Кран-манипулятор КМУ KANGLIM KS 1256 G II 2 (крановая установка)



Kanglim KS 1256 GII – это крановая манипуляторная установка (кран-манипулятор) южно-корейского производства, телескопическая шестигранная стрела – выдвижная. Тросовая подвеска крюка. Дополнительно: возможна установка корзины-люльки для высотных работ на двух человек (200 кг).

Эта КМУ монтируется на шасси грузовиков: УРАЛов, КАМАЗов, ГАЗов, МАЗов, ЗИЛов, тракторов, Nissan, Volvo, Hyundai, Mercedes-Benz, Mitsubishi, ТАТР.

Имеет 6 выдвижных секций (ступеней), грузоподъемность 7000 кг, максимальный рабочий радиус 18,7 метров, высота подъема 21,7 м.

Применение: ремонтно-восстановительные, разгрузо-погрузочные, строительные работы.

Краново-манипуляторная установка Kanglim KS 1256 GII за счет современной системы управления (есть возможность ДУ) и систем безопасности – позволяет сэкономить время и число работников (работы выполняются одним человеком – оператором-водителем).

Основные технические характеристики КМУ Kanglim KS 1256
 Грузоподъемность (кг)  7,000
 Грузоподъемность (кг/м)

7000/2.4

2300/6.0

1200/10.0

300/18.7

 Максимальный рабочий радиус (м)  18.7
 Максимальная высота подъема (м)  21.7
 Скорость масла (л/мин)  60
 Давление масла (кг/см2)  230
 Объем масленного бака (л)
 120
 Тип стрелы
 6 – гранная
 Количество ступеней  6 ступеней
 Скорость выдвижения стрелы (м/сек)  14. 25/38
Угол подъема/скорость (о/сек)  1~76/13
Угол вращения  360° непрерывно
Скорость вращения (мин/оборот)  2.5
Трос (лебедка) (диаметр*м)  10*100 (19×7 IRWC)
Скорость ГАКа (м/мин)  16
Тип лебедки
 Блокировка сервомотора до постановки крана на ручной тормоз(поставить механический тормоз)
Тип редуктора  Редуктор с червячьной передачей
Аутригеры (опоры)
 Гидравлические выдвижные опоры
Аутригеры (вылет) (м)  5. 7
Тоннаж машины (т)  свыше 4.5
 Опции  —-

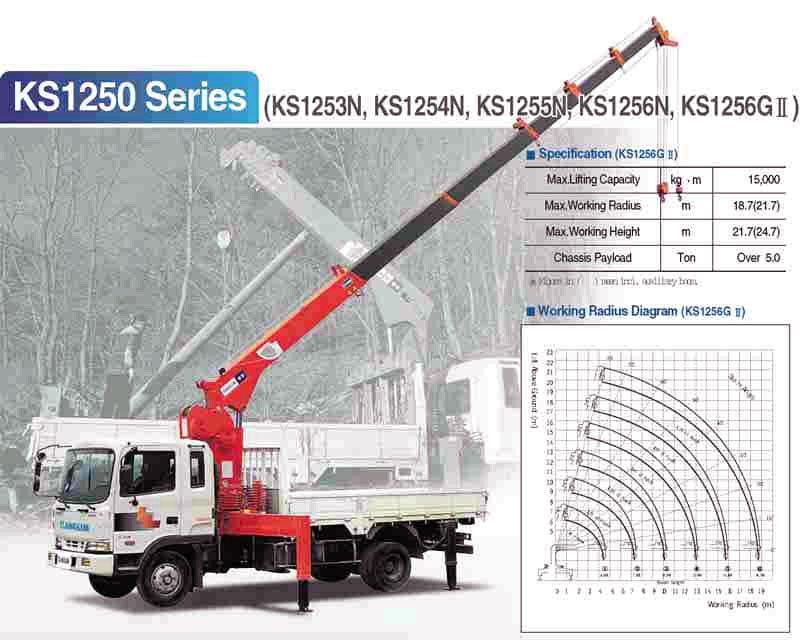

Диаграмма грузоподъемности



Дополнительное оборудование для КМУ Kanglim KS 1256







Корзина монтажная

(рабочая платформа или люлька для высотных работ для КМУ, БКУ)

Грузоподъемность корзины 200 кг.

Вместимость 2 человека.



*Оснащена быстросъемным креплением, редуктором поворота и гидрогоризонтом.

Пульт дистанционного управления HETRONIC для КМУ, БКУ (Европейский производитель).



Кнопочный пульт, пропорциональное управление каждым действием.



Система безопасности управлением.

Бортовой автомобиль с КМУ KANGLIM KS1256G-II TOP на шасси KAMAZ-65117 (659000-0001200-22)

Стандарт: Евро 5. Колёсная формула: 6х4

Технические характеристики

  • Модель
    Базовое шасси КАМАЗ-65117 6х4
    Максимальная скорость, км/ч 80
  • Весовые параметры и нагрузки
    Грузоподъемность автомобиля, кг 10150
    Полная масса а/м, кг 23860
    нагрузка на заднюю тележку, кг 18000
    нагрузка на переднюю ось, кг 5860
    Полная масса автопоезда, кг 37860
    Полная масса прицепа, кг 14000
    Снаряженная масса, кг 13640
    нагрузка на заднюю тележку, кг 7680
    нагрузка на переднюю ось, кг
    5960
  • Двигатель
    Модель двигателя КАМАЗ 740. 705-300 (Евро-5)
    Максимальная полезная мощность, кВт (л.с.) 221 (300)
  • Бортовая платформа
    Внутренние размеры, мм 6648х2470х730
    Платформа без каркаса и тента, задний и боковые борта – металлические, откидные, настил пола – деревянный
  • Габаритные размеры, мм
    Длина, мм 10350
    Ширина, мм 2550
    Высота, мм с шинами 11.00 R22,5 – 3695; с шинами 11.00 R20 – 3710
  • Крано-манипуляторная установка
    Модель КМУ KANGLIM KS1256G-II TOP
    Тип складывания L-образный
    Вылет стрелы, м
    максимальный 18,7
    минимальный 2
    Грузовой момент, т·м 15
    Грузоподъемность, кг
    максимальная 6500
    на максимальном вылете 300
    Место управления
    при работе с верхнего сиденья
    при установке на выносные опоры с земли

Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.

Kanglim KS1256G-II – Крано-манипуляторные установки

Технические характеристики КМУ Kanglim KS1256G-II

Максимальная грузоподъемность, кг·м

15000

Максимальная грузоподъемность, кг

7000

Грузоподъемность на вылете стрелы:

7000 кг

2300 кг

1200 кг

300 кг

Максимальный рабочий радиус, м

18,7 (20,7)

Максимальная высота подъема, м

21,7 (23,7)

Скорость масла, л/мин

60

Давление масла, кг/см2

230

Объем масленого бака, л

120

Тип стрелы

6-гранная

Количество ступеней

6 ступеней

Скорость выдвижения стрелы, м/сек

14,25/38

Угол подъема/скорость, °/сек

1~76/13,0

Угол вращения

360° непрерывно

Скорость вращения (мин/оборот)

2,5

Трос (лебедка), диаметр·м

10·100

Скорость Гака, м/мин

16

Тип лебедки

Блокировка сервомотора до постановки крана на ручной тормоз (поставить механический тормоз)

Тип редуктора

Редуктор с червячной передачей

Аутригеры (опоры)

Гидравлические выдвижные опоры

Аутригеры (вылет), м

5,7

Тоннаж машины, тонн

свыше 4,5

Опции

  • Дополнительная лебёдка (1 или 1,5 тон)
  • Дополнительная стрела (3 м)
  • Пульт управления

Бортовой автомобиль 65861-1200-06 с КМУ Kanglim KS1256G-II на шасси КАМАЗ-43118

Кран-манипулятор автомобильный мод. 65861-1200-06 с краноманипуляторной установкой Kanglim KS1256G-II TOP (с тросовой подвеской крюка) предназначен для выполнения широкого спектра погрузочно-разгрузочных, строительно-монтажных и транспортных работ с различными грузами.

Платформа – бортовая, состоит из основания, выполненного в виде каркаса, на который устанавливаются деревянные щиты настила пола, и металлических бортов. Боковые и задние борта крепятся к основанию шарнирно.

Преимущества КМУ: точность и плавность работы с грузом; возможность перемещать груз прямолинейно вверх или вниз, что особенно эффективно при необходимости подъема и опускания груза за стены, заборы или иные препятствия, а также при работе с грузами ниже уровня земли (в колодцах, карьерах) или узком пространстве.

КМУ Kanglim KS1256G-II TOP обеспечивает компактность и маневренность при переездах, а в выдвинутом положении – обширную рабочую зону и большую высоту перемещения груза при работе.

Особенности КМУ Kanglim KS1256G-II: подъем-опускание груза осуществляются как с помощью лебёдки кран-манипулятора, так и путём выдвижения стрелы (внутренними цилиндрами), или поднятием стрелы (главным цилиндром) кран-манипулятора.

Устройства безопасности КМУ Kanglim KS1256G-II. Многозвенная система безопасности, состоящая из датчика длины телескопирования стрелы, датчика угла наклона стрелы, тензодатчика в оголовке стрелы и концевого выключателя, позволяет точно отслеживать вес поднимаемого груза и запрещающая работу с массами превышающими номинальную грузоподъемность.

Автомобиль с КМУ Kanglim KS1256G-II оснащен дополнительными аутригерами на заднем свесе.

Управление стрелой КМУ с сиденья на колонне входит в базовую комплектацию. Управление выносными опорами с земли (2 пульта).


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Камаз 43118 (6х6) с КМУ KANGLIM KS1256G-II

Камаз 43118 6х6 КМУ KANGLIM KS1256G-II Грузоподъемность (кг) 6,600 Максимальный рабочий радиус (м) 7 (20.7)

Технические характеристики бортового автомобиля Камаз Параметры масс

Масса перевозимого груза, кг        7 000

Снаряженная масса, кг        14 370

Полная масса, кг      21 370

Распределение нагрузки от автомобиля полной массы

На передний мост, кг          5 950

На заднюю тележку, кг       15 420

Тип     дизельный с турбонаддувом

Мощность, л. с.          300

Система питания

Вместимость топливного бака, л   350 + 210

Трансмиссия

Коробка передач      Камаз

Габаритные размеры грузовой платформы

Длина, мм      6 190

Ширина, мм  2 420

Высота, мм    600

Габаритные размеры

Длина, мм      10 120

Ширина, мм  2 500

Высота, мм, не более           4 000



  • Технические характеристики КМУ Kanglim KS-1256G-II
  • Максимальная грузоподъемность (кг*м) 15,000
  • Грузоподъемность (кг) 6,600
  • Грузоподъемность (кг/м) 7000/2.0
  • 2300/6.0
  • 1200/10.0
  • 300/18.7
  • Максимальный рабочий радиус (м) 7 (20.7)
  • Максимальная высота подъема (м) 7 (23.7)
  • Скорость масла (л/мин) 60
  • Давление масла (кг/см2) 230
  • Объем масленного бака (л) 120
  • Тип стрелы 6- гранная
  • Количество ступеней 6 ступеней
  • Скорость выдвижения стрелы (м/сек) 25/38
  • Угол подъема/скорость (о/сек) 1~76/13. 0
  • Угол вращения 360о непрерывно
  • Скорость вращения (мин/оборот) 5
  • Трос (лебедка), диаметр*м 10*100
  • Скорость Гака (м/мин) 16
  • Тип лебедки Блокировка сервомотора до постановки крана на ручной тормоз(поставить механический тормоз)
  • Тип редуктора Редуктор с червячьной передачей
  • Аутригеры (опоры) Гидравлические выдвижные опоры
  • Аутригеры (вылет), м 7
  • Тоннаж машины, тонн свыше 4.5
  • Опции Доп. ледбёдка(1 или 1.5 тон), доп. стрела(3м), пульт упр-я
  • Люлька для высотных работ.
  • На всех моделях предусмотрены устройства безопасности: Индикатор высоты, Предохранительный клапан гидравлики, Обратный балансировочный клапан, Контрольный клапан задержки, автоматический тормоз лебёдки, сигнализация на перегруз.
  • Для стрел свыше 13.2 тон*м: Автоматический тормоз редуктора, Безопасный Гак, Уровнемер, Блокировка раскачивания стрелы, AML Систем(доп)

КАМАЗ 43118 с кму kanglim 1256g 2

Характеристики

Основные технические характеристики

Двигатель КАМАЗ-740. 705-300

Спальное место да

Грузоподъемность, кг 8175

Длина кузова, мм 6112

Колесная формула 6х6

КПП ZF 9S1310TO

Направление разгрузки назад

Объем кузова, м3 6,5

Сечение кузова овальное

Модель

Максимальная скорость, км/ч 80

Базовое шасси КАМАЗ 43118 6х6

Весовые параметры и нагрузки

Полная масса автопоезда, кг 32870

Нагрузка на переднюю ось, кг 6500

Нагрузка на заднюю тележку, кг 16000

Грузоподъемность автомобиля, кг 6220

Снаряженная масса, кг 14570

Полная масса а/м, кг 20870

Полная масса прицепа, кг 12000

Двигатель

Макс. полезный крутящий момент при частоте вращения колен. вала, 1900

Степень сжатия 17,3

Макс. полезный крутящий момент, Нм (кгсм) 1275 (128)

Модель двигателя КАМАЗ 740.705-300 (Е-5)

Тип двигателя дизельный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха

Расположение и число цилиндров V-образное, 8

Рабочий объем, л 11,76

Максимальная полезная мощность, кВт (л.с.) 1300

Крано-манипуляторная установка

Вылет стрелы, минимальный, м 2

Вылет стрелы, максимальный, м 18,7

Тип складывания(принцип работы) L-образный (тросовый)

Грузовой момент, т·м 15

Грузоподъемность, максимальная, кг 7000

Грузоподъемность, на максимальном вылете, кг 300

Органы управления при работе КМУ с верхнего сиденья

Тип КМУ тросовый

Модель КМУ KANGLIM KS1256G-II TOP

Бортовая платформа

Габаритные размеры Длина, мм: 10260 / Ширина, мм: 2550 / Высота, мм: 3895

Платформа без каркаса и тента, задний, боковые борта – металлические, откидные, настил пола – деревянный

Внутренние размеры, мм 6112х2470х730

Коробка передач

Модель КП ZF 9S1310

Тип механическая, 9-тиступенчатая

Управление механическое, дистанционное

Кабина

Исполнение без спального места

Тип кабины расположенная над двигателем, с высокой крышей

Колеса и шины

Размер обода 9,00-22,5

Размер шин 315/80 R22. 5

Тип колес дисковые

Тип шин пневматические, бескамерные

Система выпуска и нейтрализации

Вместимость бака с нейтрализующей жидкостью, л 35

Тип глушитель, совмещенный с нейтрализатором

Система питания

Вместимость топливного бака, л 210

Сцепление

Привод гидравлический с пневмоусилителем

Тип диафрагменное, сухое, однодисковое, мод. ZF&SACHS MFZ 430

Тормоза

Привод пневматический

Размеры диаметр барабана, мм 420

Ширина тормозных накладок, мм 180

Тип дисковые

Электрооборудование

Аккумуляторы, В/А·ч 2×12/190

Генератор, В/Вт 28/2000

Напряжение, B 24

Главная передача

Передаточное отношение 6,33

Тип гипоидная

Бортовой автомобиль КАМАЗ 65117 с КМУ Kanglim 1256-II по выгодной цене

Бортовой автомобиль КАМАЗ-65117 с тросовым КМУ Kanglim 1256G-II (Канглим) предназначен для выполнения погрузки, разгрузки, транспортировки различных грузов по дорогам общего назначения, монтажа тяжелого оборудования и для выполнения высотных работ оператором в люльке. КАМАЗ-65117 с КМУ Канглим востребованный, легкий в эксплуатации, и самый бюджетный в своем классе автомобиль.

Манипуляторы Kanglim (Южная Корея) одни из лучших тросовых кранов-манипуляторов с великолепными эксплуатационными характеристиками, вылетом стрелы — 18.7 м и грузоподъемностью — 7000 кг.

Автомобиль в наличии на складе СПб!



Цена автомобиля: По запросу

Цена автомобиля может меняться в зависимости от комплектации





Технические характеристики бортового автомобиля КАМАЗ-65117:
Базовое шасси: КАМАЗ-65117
Колесная формула: 6×4
Полная масса, кг: 23130 – 23390
Масса перевозимого груза, кг: 11100 – 12500
Мощность двигателя, л.с.: 280
Длина кузова, мм: 6200 – 7000



Грузовая диаграмма тросового КМУ Kanglim 1256G-II



Технические характеристики тросового крана-манипулятора Kanglim 1256G-II:
Грузовой момент, тм: 15,0
Максимальная грузоподъемность, кг: 7000
Максимальный вылет, м: 18,7
Максимальная рабочая высота, м: 21,7
Масса, кг: 3450
Вылет стрелы / Грузоподъемность 2,0 м / 7000 кг
6,0 м / 2300 кг
10,0 м / 1200 кг
18,7 м / 300 кг
Угол поворота, град: 360
Ширина опор, м: 5,7
Управление: С верхнего сидения



Детальная работа КАМАЗ-65117 (6×4) с КМУ Kanglim 1256G-II
