Запчасти ЭКГ и дробильной техники

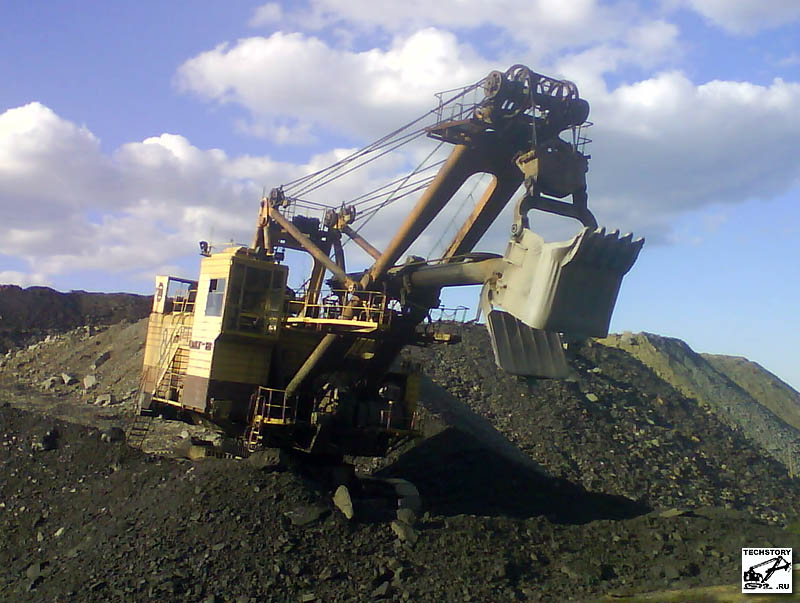

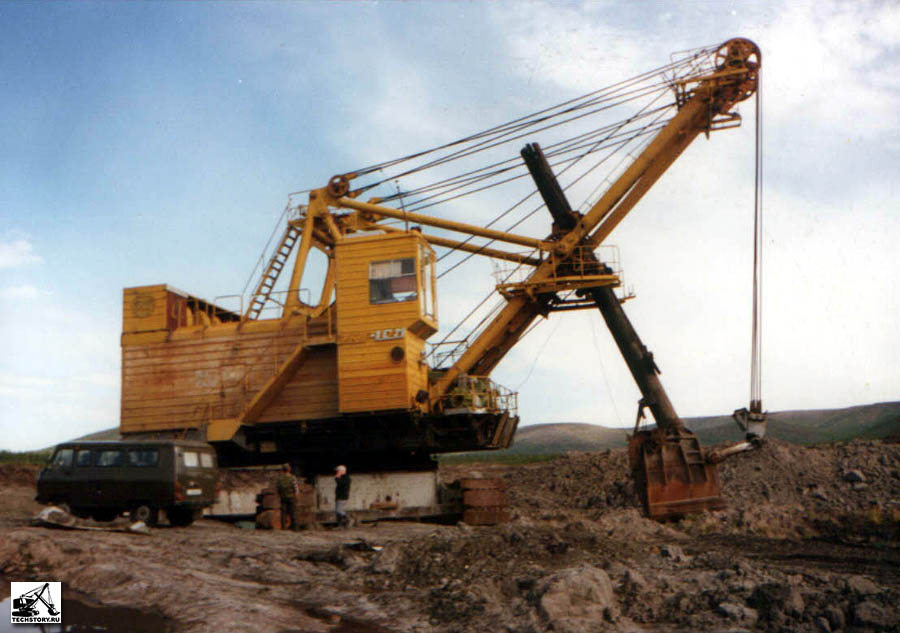

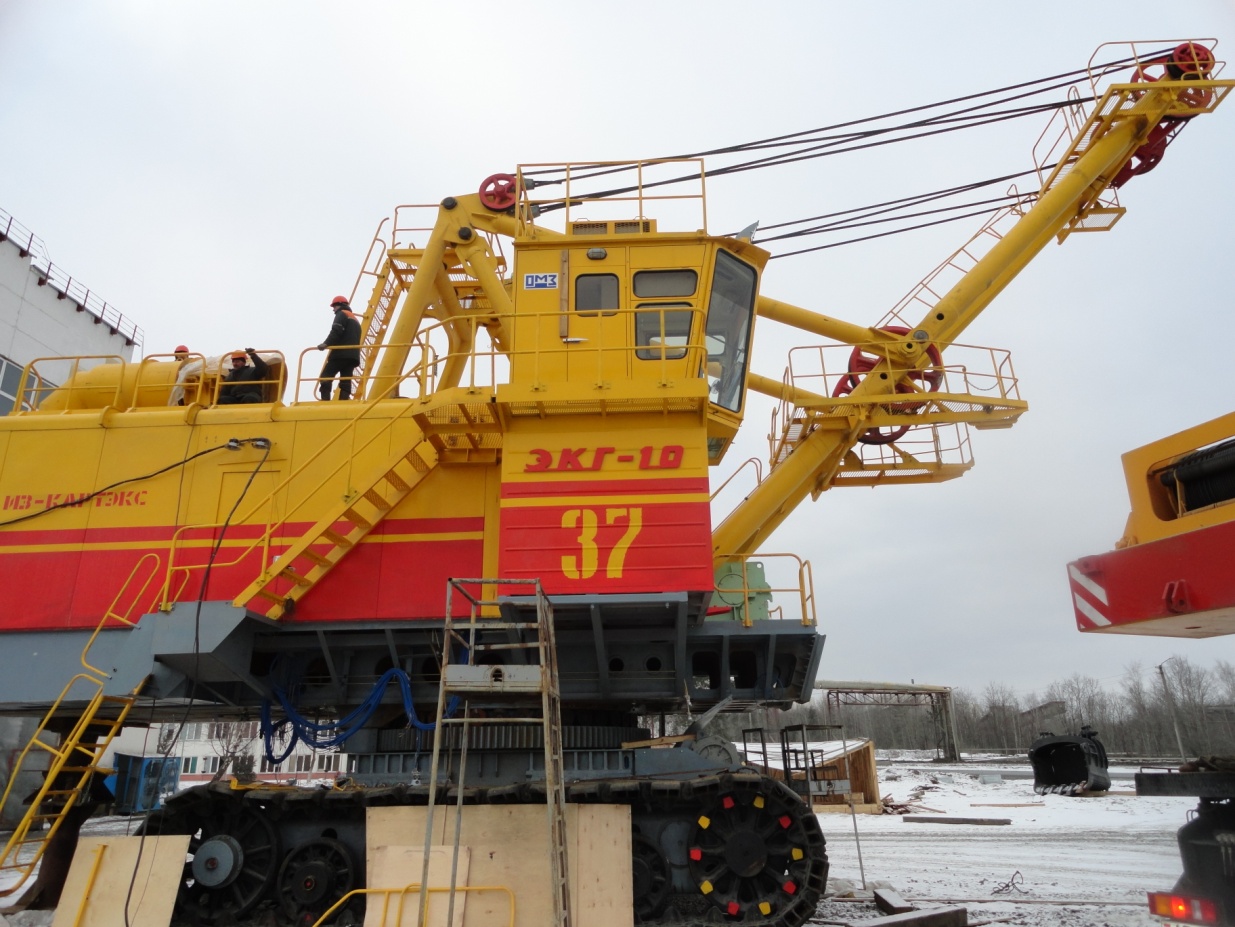

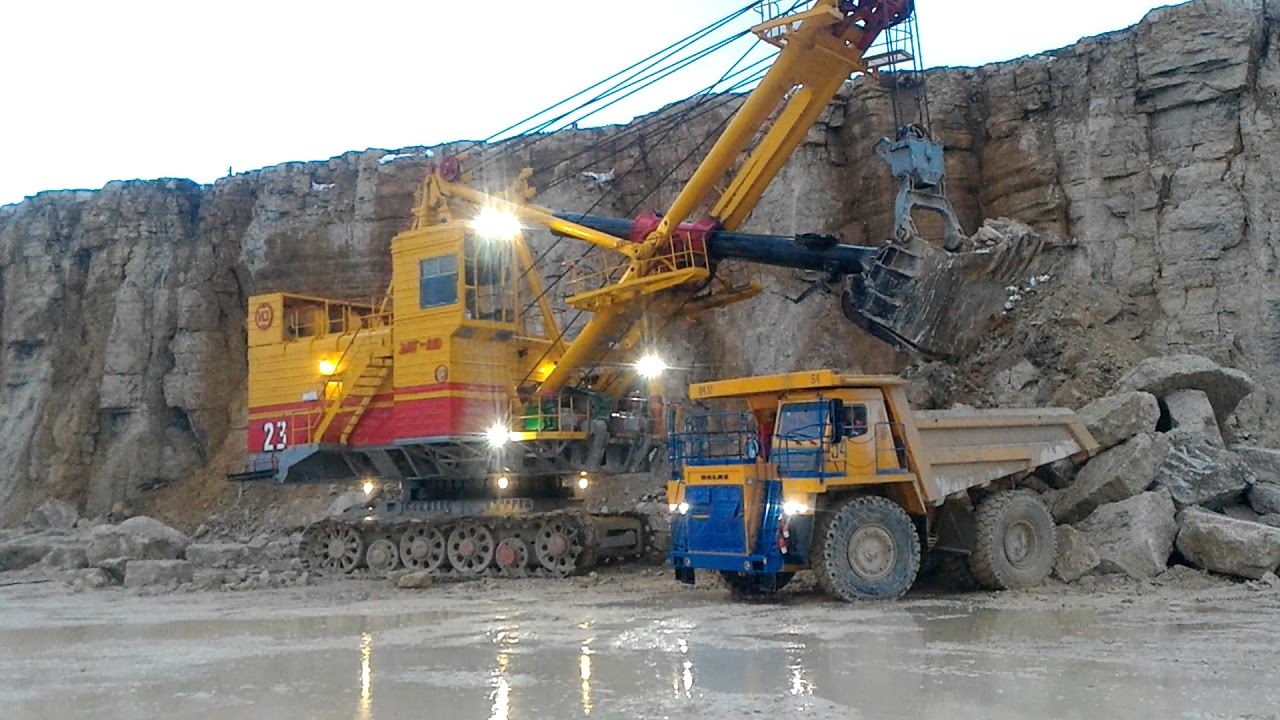

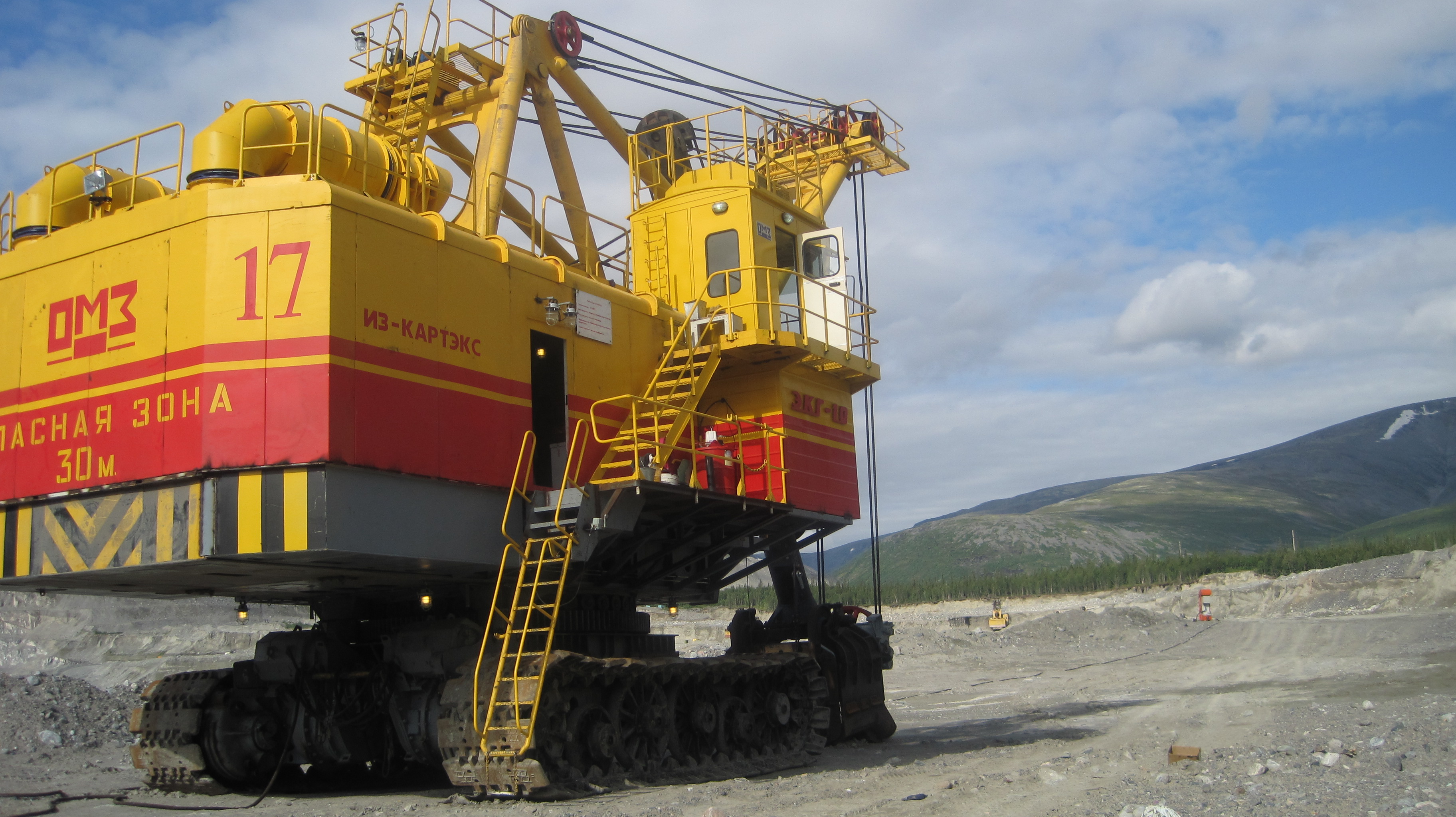

ЭКСКАВАТОР ЭКГ 10

Технические характеристики экскаватора ЭКГ 10 и его модификаций ЭКГ-5у И ЭКГ-8ус

Параметры ЭКГ-10 ЭКГ-10м ЭКГ-8ус ЭКГ-5у ЭКГ-5,2у
Основного ковша, м3 10,0 11,5 8,0 5,0 5,2
Вместимость сменного ковша, м3 8,0; 12,5; 16,0
Расчетная продолжительность цикла, сек. 26 26 28 30 30
Наибольшее усилие на подвеске ковша, кН (тс)
980 (100)
1078 (110) 780 (79,6) 490 (50) 490 (50)
Номинальная мощность сетевого двигателя, кВт 800 800 800 800 800
Номинальная мощность трансформатора, кВА 160 160 160 160 160
Напряжение сети (3-х фазная, 50 Гц), В 6000 6000 6000 6000 6000
Скорость передвижения, км/час 0,7 0,7 0,7 0,7 0,7
Наибольший преодолеваемый угол подъема, рад (град) 0,2 (12) 0,2 (12) 0,2 (12) 0,2 (12) 0,2 (12)
Среднее удельное давление на грунт (1100 мм звенья), кПа
313
316 320 306 306
Среднее удельное давление на грунт (1400 мм звенья), кПа 224 226 230 218 218
Рабочая масса с ковшом, т 395,0 402,0 405,0 386,0 386,0
Масса основного ковша, т 16,2 19,5 14,4 8,6 8,6
Масса противовеса, т 45–50 55–60 55–60 45–50 45–50



Краткое описание экскаватора ЭКГ 10

Экскаваторы на базе ЭКГ 10 предназначены для разработки и погрузки в транспортные средства полезных ископаемых и пород вскрыши на открытых горных разработках, для отвалообразования, а также для погрузочных работ на складах.


Экскаваторы с удлиненным рабочим оборудованием могут быть использованы для проходки пионерных траншей, а также погрузки в транспортные средства, расположенные на вышележащих горизонтах.

Схема рабочих размеров экскаватора ЭКГ 10

Параметры ЭКГ-10 ЭКГ-10м ЭКГ-8ус ЭКГ-5у ЭКГ-5,2у
А длина стрелы, м 13,86 14,36 16,50 20,6 20,6
В ход рукояти, м 4,55 4,35
5,3
5,53 5,53
? угол наклона стрелы, град 45 45 50 50 50
С наибольший радиус копания, м 18,40 19,00 19,80 23,70 23,70
D наибольшая высота копания м 13,50 14,50 17,60 22,20 22,20
Е наибольший радиус разгрузки, м 16,30 16,50 17,90 22,10 22,10
F наибольшая высота разгрузки, м 8,60 10,20 12,50 17,50 17,50
I высота до головных блоков стрелы, м 14,62 14,97
17,39
20,74 20,74
К радиус копания на уровне стояния, м 12,60 12,60 13,50 14,50 14,50
L высота до фильтро-вентиляционной установки, м 8,29 8,29 8,29 8,29 8,29
М просвет под поворотной платформой, м 2,77 2,77 2,77 2,77 2,77
N радиус вращения хвостовой части поворотной платформы, м 7,78 7,90 7,78 7,78 7,78
Р расстояние от пяты стрелы до центра вращения, м 2,4 2,4 2,4 2,4 2,4
R высота до двуногой стойки, м 11,56 11,56 11,56 11,56 11,56
U уровень глаз оператора, м 7,65 7,65 7,65 7,65 7,65



Электрооборудование экскаватора ЭКГ 10

Экскаватор ЭКГ 10 (и его модификации) оборудован современной электронной системой управления на основе тиристорных преобразователей, обеспечивающих независимое бесступенчатое регулирование главных приводов и формирование оптимальных статических и динамических характеристик по схеме «генератор-двигатель».

Система управления снабжена необходимыми блокировками для обеспечения надежной и безопасной работы экскаватора. Блочное исполнение преобразователей облегчает обнаружение неисправнос тей и их ремонт.

Габаритные размеры экскаватора



Основные узлы.

нижняя рама сварная из низколе гированной стали
длина, м ………………………………………3,88
ширина, м…………………………………….3,85

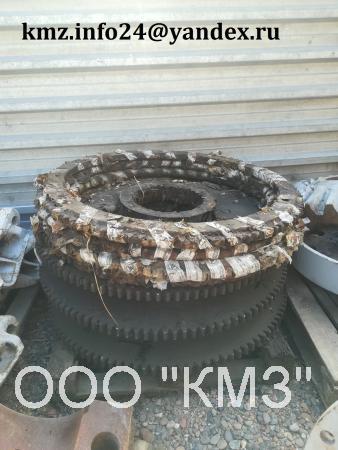

зубчатый венец из легированной стали
диаметр, мм ……………………………….4391
ширина, мм …………………………………..280

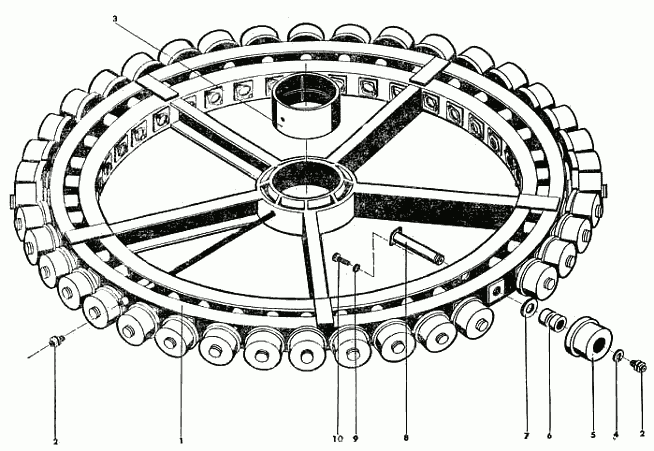

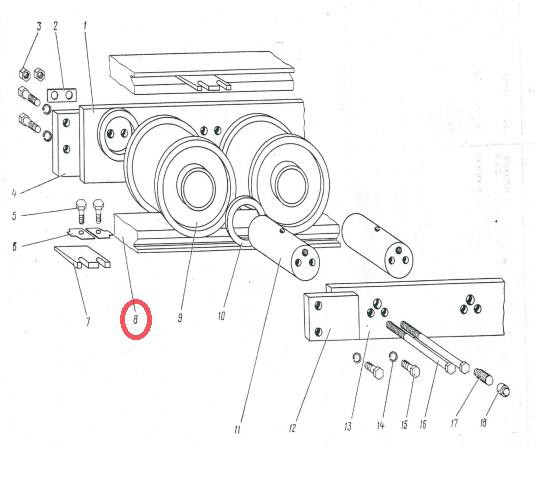

диаметр роликового круга по центру рельса, м………………3,80
число роликов, шт…………………………..40
диаметр ролика, мм ……………../……..230



рама поворотной платформы сварная из низколегированной стали
длина, м. ……………………………………..12,33
ширина, м…………………………………….3,90



ходовая тележка:
общая ширина
(1100 мм гусеничные звенья), м……..6,68
(1400 мм гусеничные звенья), м……..6,98
общая длина, м………………………7,95-8,23



количество и диаметр опорных колес
……………………………………………4х960 мм
………………………………………….4х1350 мм
диаметр ведущего колеса, мм………1380
диаметр натяжного колеса, мм….1380
количество и шаг гусеничных
звеньев, мм……………………………….74х470



Рабочее оборудование

Стрела сварная из 2-х секций
Диаметр головных блоков с поверхностной закалкой ручьев, мм 1365
Диаметр напорных двухручьевых блоков с поверхностной закалкой ручьев, мм 1452
Диаметр рукояти, мм 700
Толщина стенки балки рукояти, мм 50

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ РАБОЧЕГО ОБОРУДОВАНИЯ ЭКСКАВАТОРОВ ЭКГ-5 ЭКГ-5А ЭКГ-8 ЭКГ-8И ЭКГ-10 ЭКГ-18

 Ковш.

Ежесменное техническое обслуживание

Принимая смену машинист обязан:

1. Проверить наличие штифтов на пальцах, соединяющих ковш с рукоятью, днищем и коромыслом.

2. Смазать шарнирные соединения ковша и засов в соответствии с указаниями в разделе «Смазка».

3. Следить, чтобы на фрикционные диски механизма торможения днищ не попадала смазка.

4. По мере износа обкладок производить подтягивание пружин тормозов.

Еженедельное техническое обслуживание

Еженедельно необходимо проверить состояние стенок ковша и их сварного соединения, а также состояние зубьев ковша и их крепление.



Ежемесячное техническое обслуживание

1.   При необходимости произвести замену коронок или зубьев ковша. Коронки зубьев ковша в процессе эксплуатации могут износиться на 35—45% их длины, а цельные зубья — на 50% части зуба, выступающей над режущей кромкой передней стенки. После этого их необходимо заменить, во избежание резкого увеличения сопротивления резанию грунта и снижения производительности  машины.

Для замены съемной коронки необходимо выбить палец 3 (рис. 7) и снять изношенную коронку.

Перед установкой новой коронки необходимо очистить отверстие в основании зуба и убедиться в исправности подушки 5. Это обеспечит надежное стопорение пальца 3 после установки новой коронки.

2.    При необходимости произвести замену оснований зубьев.

При замене, оснований зубьев нужно удалить болты, соединяющие основания с передней стенкой, и заменить изношенные основания.

При установке новых оснований, оси должны садиться по поверхности А на кромку передней стенки ковша, при наличии зазора В по торцам зуба (рис. 5 и 6).

После установки новых зубьев, затянутые гайки новых болтов необходимо прихватить электросваркой к болтам.

3. Проверить состояние стенок ковша и их сварных соединений. В случае необходимости заменить переднюю стенку ковша.

Передняя стенка ковша может быть доведена при эксплуатации до значительного износа, толщина стенок в отдельных местах может уменьшиться на 80—85%.

При замене передней или задней стенок при их износе корпус ковша подвергается газовой резке. Место разреза должно проходить по задней стенке (ковш 4 м3) и по вставкам (ковш 8 м3 и 6,3 м3) на расстоянии 25—30 мм от старого шва.

Запрещается производить газовую резку по передней стенке, поскольку газовая резка может вызвать появление трещин.

Перед установкой новой стенки следует предварительно проверить сопрягающиеся размеры стенок.

После разрезки ковша и проверки сопряжения стенок производится разделка кромок, согласно чертежа, и сварка стенок.

Сварку производить только аустенитными электродами с соблюдением технологии сварки высокомарганцовистых и легированных сталей.

Износившийся, в процессе эксплуатации конец засова необходимо своевременно наплавить твердым сплавом «Сормайт 1». Неровности после наплавки должны быть защищены шлифовальной машинкой.

По мере необходимости следует производить наплавку пяты и режущей кромки передней стенки. Произвести регулировку засова днища ковша.



 Рукоять.

Ежесменное техническое обслуживание

Принимая смену машинист обязан:

Убедиться в надежности крепления всех шарнирных соединений рукояти с ковшом; проверить  наличие всех штифтов на валиках и пальцах.
Проверить надежность крепления корпуса поглощающего аппарата к балке рукояти: в случае необходимости подтянуть гайки крепления.
Проверить надежность крепления амортизаторов.

Ежемесячное техническое обслуживание

1.       Проверить все сварные швы металлоконструкции балки рукояти.

При обнаружении трещин в швах или основном металле дефектное место следует вырубить и заварить качественными электродами.

2.       Заменить амортизаторы, изношенные в процессе эксплуатации.



Стрела.

Ежесменное техническое обслуживание

Принимая смену машинист обязан:

Осмотреть все сварные швы металлоконструкции стрелы, доступные для осмотра.

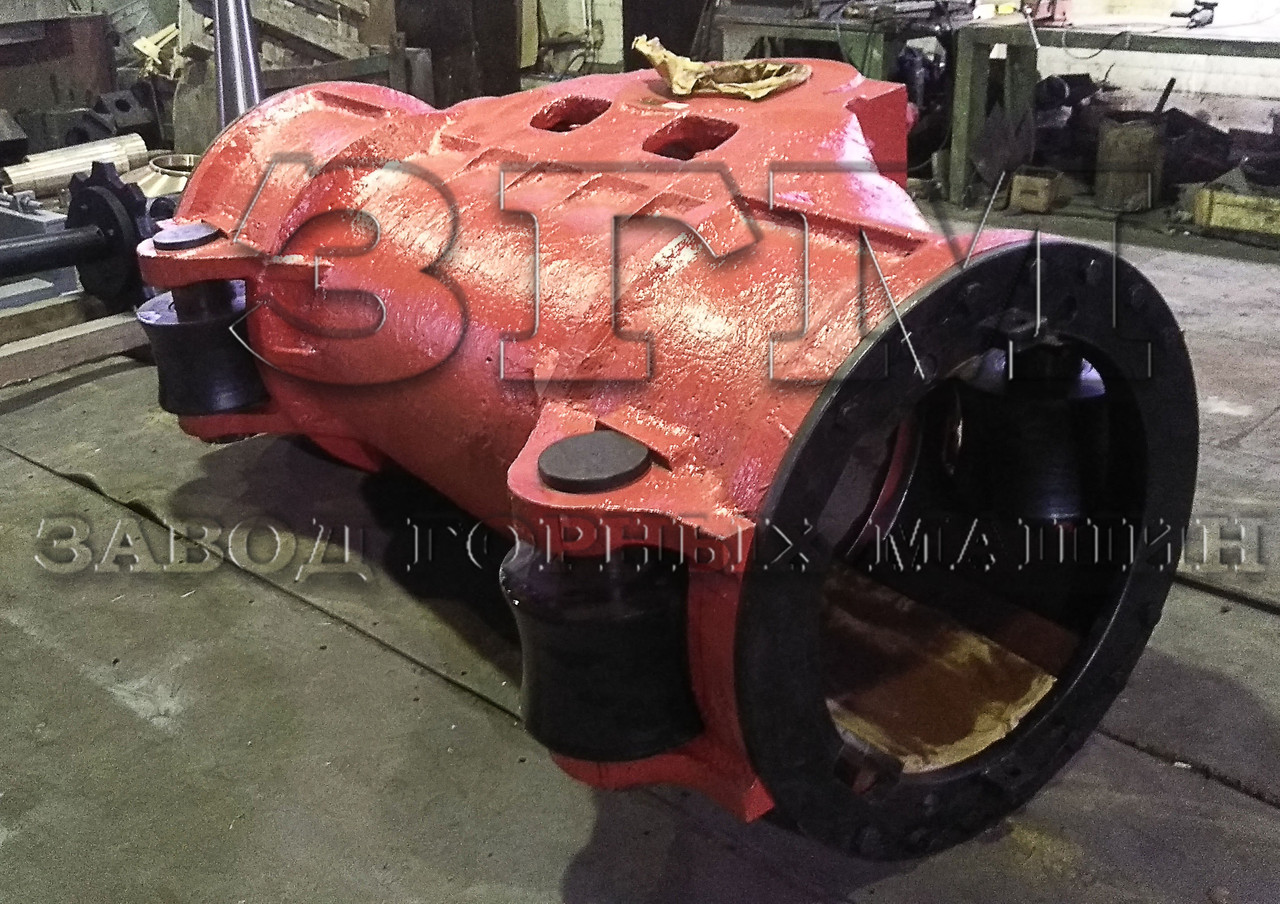

Проверить крепление крышек  12 седлового подшипника (рис. 13).

3. Смазать втулки роликов и вкладыши седлового подшипника в соответствии с требованием раздела «Смазка».

Еженедельное техническое обслуживание

Проверить:

Состояние крепления осей стрелы к кронштейнам поворотной платформы, осей седлового  подшипника и головных блоков.
Наличие штифтов на пальцах крепления секций стрелы.
Надежность затяжки болтов 11 крышек 12, а также хомутов 13 (рис. 13).
Прочий крепеж, который подлежит затяжке в случае необходимости.

Ежемесячное техническое обслуживание

1. Тщательно осмотреть все сварные швы металлоконструкции стрелы. В случае обнаружения трещин в швах или основном металле, дефектные места подлежат вырубке и заварке  электродами Э-50А ГОСТ 9467—75.

2.          Проверить величину зазора между вкладышами седлового подшипника и рукоятью.

Величина зазора не должна превышать 8 мм на сторону. Зазор регулируется набором металлических прокладок под вкладышами.

3.          В случае необходимости заменить вкладыши и амортизаторы седлового подшипника (рис. 54).

Для замены вкладыша необходимо:

а)    Закрепить вкладыш 2 к упорному кольцу с помощью болтов 5 и шайб 4.

б)     Снять болты 14 (рис. 13) крепления упорного кольца к седловому подшипнику.

в)     Закрепить на упорном кольце с помощью болтов 7 два специальных кронштейна 6, (кронштейны поставляются в комплекте инструмента и приспособлений).

г)     Закрепить упорное кольцо па рукояти с помощью болтов 8и 9, как показано на схеме (рис. 54).

д)    Движением рукояти в нужном направлении вывести вкладыш из седлового подшипника.

Одновременно производится осмотр резиновых амортизаторов 10 и в случае необходимости они заменяются.

Сборка узла производится в обратном порядке. Болты 5, 8, 9 и шайбы 4 заводом не поставляются.

4.     Проверить осевой зазор Г между  седловым подшипником и двухручьевыми блоками (рис. 13).

Зазор не должен превышать 1,5 мм.

5.    Проверить крепление лестниц и площадок на стреле.



Подвеска стрелы.

Еженедельное техническое обслуживание

Проверить:

Состояние осей блоков подвески стрелы и их крепления.
Состояние каната подвески стрелы и его заделку.
Равномерность натяжения левой и правой ветвей подвески.

Ежемесячное техническое обслуживание

В случае необходимости заменить канат подвески стрелы.

Перед установкой растяжек отрезать два конца каната одинаковой длины: для экскаватора ЭКГ-8И —по 52,5 м; для экскаватора ЭКГ-6,Зус – по 61,22 м; для экскаватора ЭКГ-4у— по 75,43 м.

Разность длин растяжек не должна превышать 50 мм.

После установки стрелы в рабочее положение разность замеров длин левой и правой ветвей подвески по размеру L (рис. 17) допускается не более 5 мм, при одинаковом их провисании. Нарушение этого требования приводит к перекосу верхней секции стрелы и возникновению в них чрезмерных нагрузок, а также к возможности преждевременного обрыва каната.

Схема запасовки каната приведена на рис. 17.

Регулировка длины растяжек описана в разделе «Регулировка подвески стрелы».

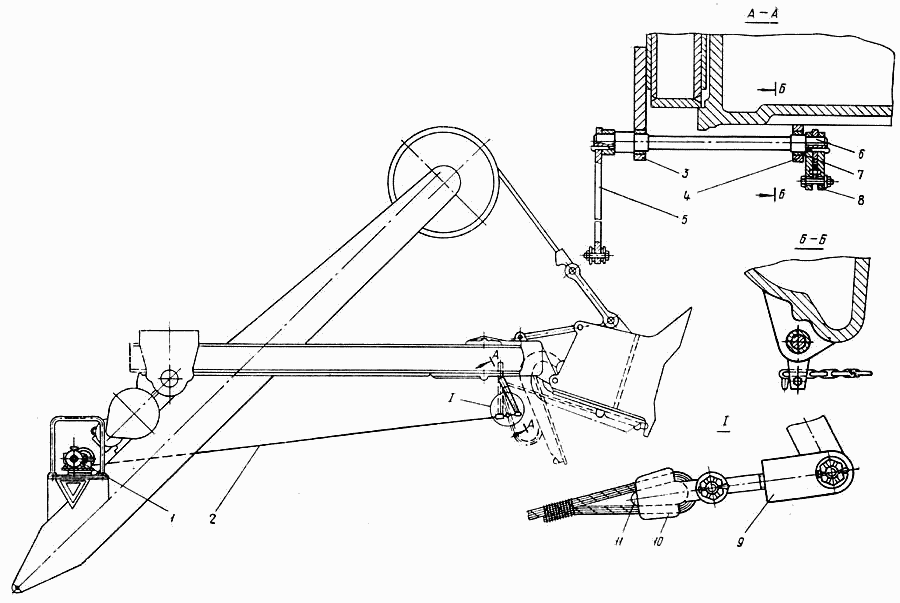

Механизм открывания днища.

Ежесменное техническое обслуживание

Принимая смену, машинист обязан проверить работу механизма открывания днища и надежность закрывания днища. По мере необходимости, но не реже 2 раз в смену, смазать направляющие засова путем полива жидким минеральным маслом.

Еженедельное техническое обслуживание

Проверить:

Крепление каната на барабане и в клиновой втулке.
Наличие шплинтов в шарнирных соединениях.
Состояние каната.

Ежемесячное техническое обслуживание

Осмотреть и подтянуть крепеж.
Проверить состояние втулки блока.
При необходимости заменить канат механизма открывания днища.

 Двуногая стойка.

Ежемесячное техническое обслуживание

Ежемесячно проверять состояние сварных швов и основного металла металлоконструкций двуногой стойки.

При обнаружении трещин в швах или основном металле дефектные места подлежат вырубке и заварке электродами типа Э-42А ГОСТ 9467—75.



 Техническое обслуживание оборудования на поворотной платформе

 Лебедка подъема.

Ежесменное техническое обслуживание

Принимая смену машинист обязан:

Убедиться в надежности работы тормозов.
Проверить отсутствие масла на обкладках колодок тормозов. Замаслившиеся обкладки промыть керосином или бензином.
Проверить уровень масла в редукторе по маслоуказателю.
Проверить отсутствие течи масла из редуктора. Допускается  незначительное подтекание масла через уплотнения выходных валов в виде отдельных капель.
5. Проверить действие механизмов подъемной лебедки на холостом ходу. Все узлы при этом должны работать без посторонних стуков и вибраций.

Еженедельное техническое обслуживание

Проверить:

Надежность затяжки болтов креплений двигателей, тормозов, редуктора и всех  крышек редуктора.
Надежность работы тормоза.

При этом проверяется качество поверхности тормозного шкива, величина отхода колодок от шкива, тормозной момент, степень износа обкладок.



Ежемесячное техническое обслуживание

1. Проверить состояние тормозных шкивов Мелкие риски и задиры необходимо устранять наждачной бумагой. При более крупных дефектах шкив протачивается на станке.

2 Проверить состояние амортизаторов 4 моторных муфт (рис. 26). В случае износа они подлежат замене, для чего предварительно снимается стопорное кольцо 3. После замены амортизатора стопорное кольцо устанавливается на место.

3. В случае необходимости заменить подъемный канат.

При замене канатов следует соблюдать следующий порядок запасовки: экскаваторы ЭКГ-8И и ЭКГ-6,Зус (рис. 24).

Конец каната  пропускается через один из уравнительных блоков подвески ковша, с помощью каната вспомогательной лебедки протягивается через  правый наружный головной блок и закрепляется на правом барабане. Второй конец каната поднимается через левый внутренний головной блок, пропускается через полублоки на нижней секции стрелы, правый внутренний головной блок, второй уравнительный блок подвески ковша, поднимается на левый наружный головной блок и закрепляется на левом барабане.

Экскаватор ЭКГ-4у (рис. 25).

Конец каната  пропускается через уравнительный блок подвески ковша, с помощью каната вспомогательной лебедки, протягивается через правый головной блок и закрепляется на правом барабане. Второй конец поднимается через левый головной блок и закрепляется на левом барабане.

4. При необходимости замены валов пли зубчатых колес редуктора подъемной лебедки следует снять крышки подшипников и кожух редуктора.

Для замены ведущего вала редуктора необходимо снять двигатели, тормоза, муфты и разбрызгиватель, установленный на валу. Кроме того, необходимо поднять промежуточный вал для обеспечения свободного выхода ведущего вала.

Двигатели подъемной лебедки необходимо снимать также при замене деталей муфты.

Напорная лебедка.

Техническое обслуживание напорной лебедки полностью аналогично техническому обслуживанию подъемной лебедки.

Контроль состояния напорной лебедки и надежность ее работы должны производиться строго в соответствии с объемом и сроками контроля, изложенными в разделе: «Техническое обслуживание подъемной лебедки».

Кроме того, еженедельно необходимо проверять надежность работы командоаппарата и степень натяжения цепи.

Ежемесячно необходимо проверять состояние напорного каната. В случае необходимости заменить напорный канат.

При замене напорного и возвратного канатов необходимо соблюдать следующий порядок запасовки канатов (рис. 32).

При запасовке канатов ковш должен быть опущен на землю, рукоять находится в крап нем переднем положении. Возвратный канат пропускается через возвратный полублок 3. наружные ручьи двухручьевых блоков, наматывается 1,7 витка (включая закрепление каната) сверху по наружной нарезке левого разъемного барабана, 1. 9…2,0 витка также сверху по наружной нарезке правого барабана и закрепляется на них.

Рукоять переводится в крайнее заднее положение, напорный канат пропускается через напорный полублок 4, внутренние ручьи двухручьевых блоков, наматывается по 1,7 витка снизу (включая закрепление) по внутренней нарезке барабанов и закрепляется на них.

Далее производится натяжение напорного и возвратного канатов. Порядок регулировки натяжения напорного и возвратного канатов описан в разделе «Регулировка напорной лебедки».

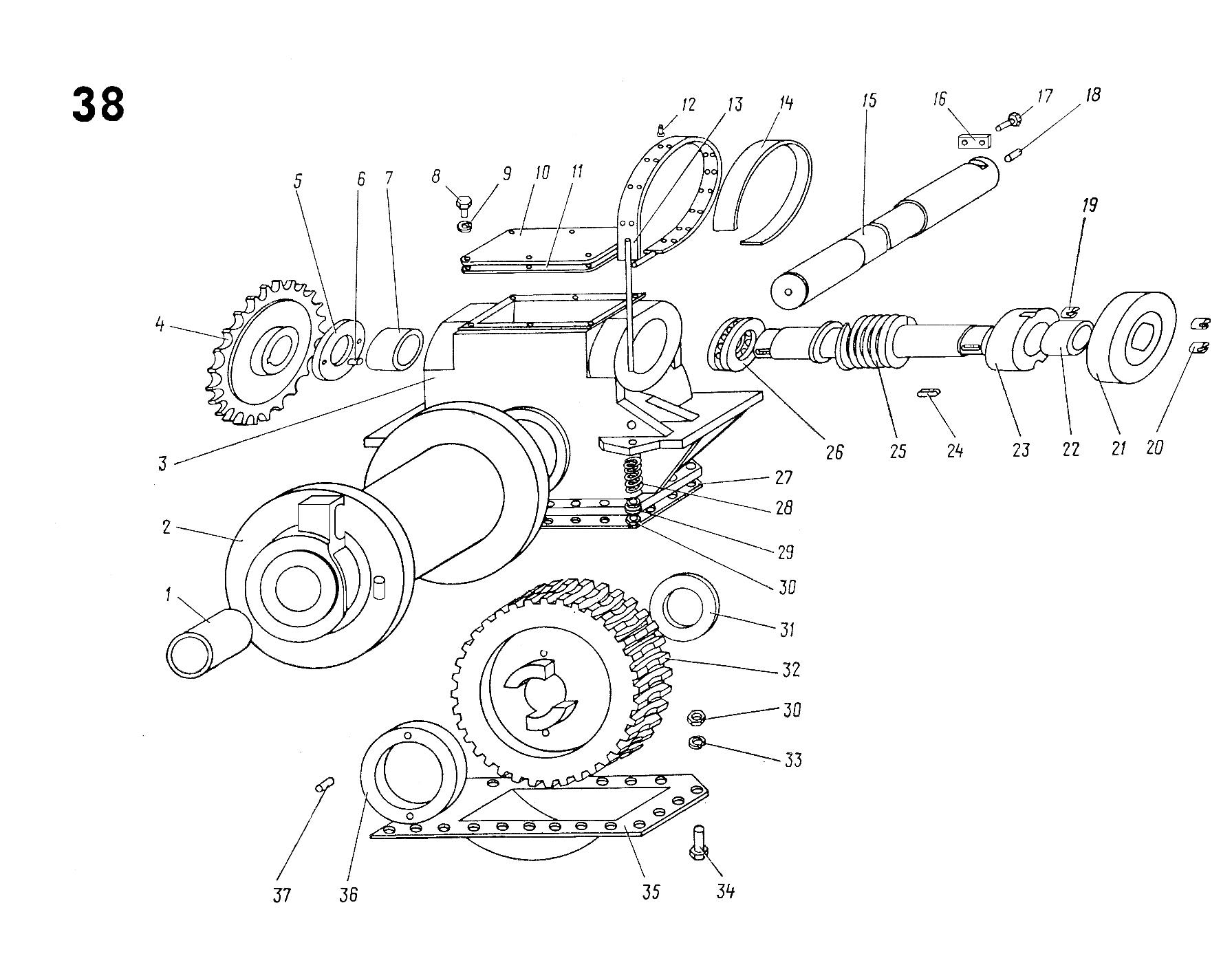

Механизм поворота.

Ежесменное техническое обслуживание

Принимая смену машинист обязан:

Проверить отсутствие масла на обкладках, колодок тормозов. Замаслившиеся обкладки промывать керосином или бензином.
Убедиться в надежности работы тормозов.
Проверить надежность и бесперебойность работы систем смазки редукторов поворота и проконтролировать уровень масла в редукторах.
Проверить надежность работы механизмов поворота, вращением поворотной части экскаватора в обе стороны на угол 80¸90°.

Еженедельное техническое обслуживание

Еженедельное техническое обслуживание механизмов поворота осуществляется в объеме, указанном в разделе «Еженедельное техническое обслуживание  подъемной  лебедки».

Ежемесячное техническое обслуживание

Проверить состояние рабочих поверхностей тормозных шкивов; мелкие риски и задиры необходимо устранить наждачной бумагой. При более крупных дефектах шкив проточить на станке.
При необходимости замены зубчатых колес или валов редуктора поворота необходимо снять двигатель 8 (рис. 35) и крышку редуктора поворота.

При замене промежуточного вала 4 необходимо снять защитную крышку и гайку главного вала 1, приподнять зубчатое колесо 2 второй ступени до упора его в зубчатое колесо первой ступени и подложить под него подкладку, после чего вынуть промежуточный вал с напрессованным на него зубчатым колесом первой ступени. После этого вынимается зубчатое колесо 2 второй ступени.

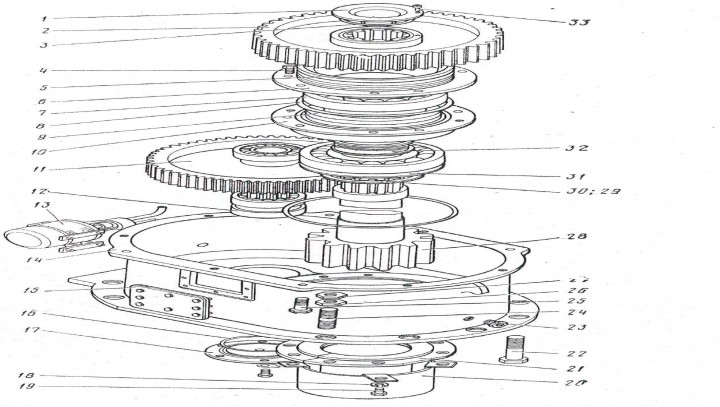

Для демонтажа главного вала 1 необходимо вывинтить винты крепления стакана 9 верхнего подшипника и снять крышки 10, после чего вынуть главный вал.

При установке вала на место в сквозные отверстия крышки 5 завернуть винты и отцентрировать наружное кольцо нижнего подшипника.

Далее сборка производится в обратном порядке. При установке стакана 9 и крышки редуктора необходимо следить за наличием и целостностью паронитовых прокладок и резиновых колец.

 Центральная цапфа.

Еженедельно необходимо проверять осевой зазор в центральной цапфе и при необходимости отрегулировать его. Порядок регулировки описан в разделе «Регулировка центральной цапфы».

Ежемесячно проверять состояние стопор­ных планок крепления центральной цапфы на поворотной платформе и стопорення гайки на оси центральной цапфы.

При необходимости центральная цапфа может быть выведена из поворотной платформы следующим образом:

а)       снимается токоприемник;

б)       снимаются стопорные планки;

в)       свертывается гайка с центральной цапфы;

г)        снимается планка, фиксирующая центральную цапфу относительно поворотной платформы, после чего производится демонтаж центральной цапфы.

Установка центральной цапфы производится в обратном порядке.

ПРИМЕЧАНИЕ. При демонтаже центральной цапфы необходимо использовать кран соответствующей грузоподъемности.

 Пневматическая система.

Ежесменное техническое обслуживание

Принимая смену машинист обязан:

Через спускные краны выпустить конденсат из воздухосборников 7 и маслоотделителя 4 (рис. 40).
Осмотреть компрессорную установку, проверить уровень масла в картере и в случае необходимости довести его до верхней метки стержня маслоуказателя.
Произвести с пульта включение двигателя компрессора и убедиться в правильной работе автоматического реле давления на включение и выключение компрессора.

Еженедельно проверять герметичность пневмосистемы, при необходимости отрегулировать пневмоаппаратуру и устранить утечки сжатого воздуха.

Ежемесячное техническое обслуживание

1. Производить очистку наполнителей фильтра 3 и маслоотделителя 4 (рис, 40).

Для этого фильтры и маслоотделитель разбираются, набивка и корпус тщательно промывается керосином и просушиваются. Затем набивка фильтра смачивается машинным маслом. Фильтр и маслоотделитель сно­ва собираются.

Производить проверку действия обратного клапана.
При необходимости, но не реже одного

раза в год, произвести полную разборку компрессора, промывку всех рабочих частей, произвести замену износившихся чаете;

При разборке и сборке компрессорной установки, а также при выбраковке отдельных износившихся деталей, следует руководствоваться инструкцией, составленной заводом-изготовителем компрессора.

Система густой смазки.

При эксплуатации солидолонагнетателя для  обеспечения его нормальной работы необходимо соблюдать следующие требования:

1.      Перед наполнением резервуара 2 (рис.) 42) солидолом  необходимо проверить, чтобы шнек вращался против часовой стрелки (при виде на резервуар сверху).

2.      Запрещается заполнять резервуар загрязненным солидолом.

Перед каждым заполнением резервуара необходимо тщательно прочистить и  промыть фильтр солидолонагнетателя.
При засорении масленки, смазочных каналов  или смазочных трубок давление в  нагнетательном трубопроводе повышается и пистолет с большим усилием прижимается к масленке. Чтобы снять в этом случае пистолет с масленки, необходимо сбросить давление, для чего необходимо выключить солидолонагнетатель и отвернуть винт 3 (рис. 43) на пистолете. После этого удалить засорение.
При засорении клапанной системы или попадании воздуха в нагнетательную полость насоса следует отвернуть на 2—3 оборота спускную иглу 18 (рис. 42, б) на корпусе насоса и выпустить через продувочные отверстия в корпусе иглы небольшое количество солидола.

Периодически проверять уровень масла в картере редуктора и корпусе насоса.
После работы пистолет и наконечник должны быть насухо вытерты,
При износе прокладка 2 (рис. 43) пистолета солидолонагнетателя заменяется из комплекта запасных частей, поставляемых заводом с каждым экскаватором.

 Кузов, вентиляция, освещение.

При монтаже экскаватора и его эксплуатации следить за наличием резиновых прокладок под хомутами: крепления кожухов к балкам задней стойки Двуноги, за правильной установкой резиновых уплотнителей крыши-кузова, чтобы предохранить кузов от попадания в него и на электрооборудование атмосферных осадков.
Для обеспечения надежной работы вентиляционных установок периодически проверять затяжку болтов, крепящих электродвигатель и вентилятор.

При работе в условиях низких температур зимнего времени вентиляторы могут не включаться, если при этом не наблюдается перегрева двигателей.

3. При монтаже и в процессе эксплуатации необходимо регулировать направление светового потока прожекторов, добиваясь равномерной освещенности забоя.

Регулировка направления светового  потока фар производится путем поворота отражателя в вертикальной и горизонтальной плоскостях с помощью регулировочных винтов, для доступа к которым необходимо сиять наружный ободок фары.

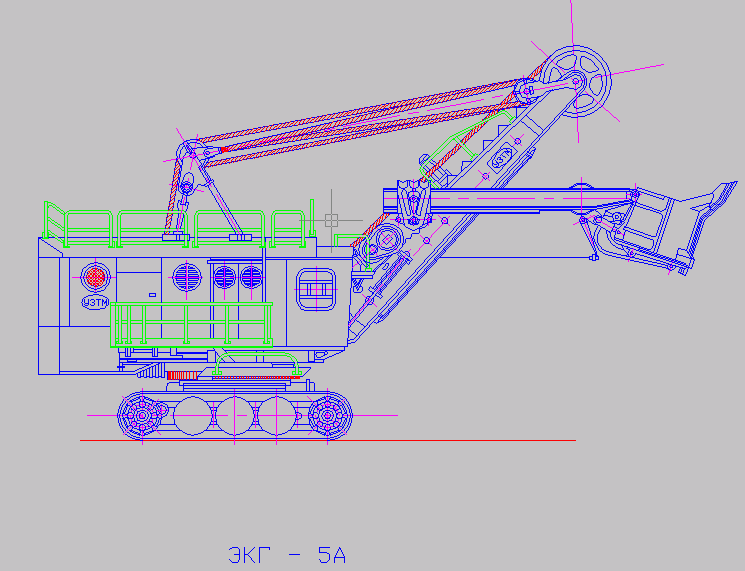

схема, технические характеристики, фото и видео

Экскаваторы представляют собой машины на гусеничном ходу с поворотной платформой. Аббревиатура ЭКГ означает экскаватор карьерный гусеничный. Цифровое обозначение модели — это показатель вместимости ковша, а буквенное добавление характеризует модификацию или производителя.

Область использования экскаваторов ЭКГ-5А

Данные мощные машины используются преимущество в добывающей и перерабатывающей промышленности. Они незаменимы для копания грунта и твердых фракций, полезных ископаемых. Экскаваторы — спутники горной деятельности, металлургии, добычи угля и строительной отрасли.

Несмотря на свою мощность, машины ЭКГ-5А обладают динамичной управляемостью, а их обслуживание и сервис не доставляет особых хлопот.

Среди производителей экскаваторов ЭКГ-5А ведущие позиции занимают:

  • ЗАО «Горные машины»;
  • АО «Уралмаш»;
  • АО «Ижорские заводы».

Основные элементы и основа работы механизма

Механизм ЭКГ-5А включает основные функциональные элементы:

  • двуногая стойка;
  • стрела;
  • система открывания ковша;
  • ковш;
  • рукоятка ковша.

Составными частями ковша являются передняя и задняя стенка, дно, коромысло и блок. При производстве ковша применяется высокопрочная сталь. Его корпус с помощью пальцев сопряжён с дном и коромыслом. Стальная рукоятка посредством соединения переходит в стрелу, на которой установлена напорная система, блоки и лебёдка. Стрела базируется на поворотной платформе. Именно на ней расположен механизм динамики, электрическая система, кузовные и стоечные части. Венчает этот комплекс кабина водителя. Далее рассмотрим технические характеристики экскаватора ЭКГ-5А.

Фото карьерного экскаватора на гусеничном ходу ЭКГ-5А

Общие и частные параметры

Общие параметры

Параметры Значение
Вместимость ковша, м3 5, 2
Радиус черпания, м 14, 5
Высота черпания, м 10,3
Просвет под поворотной платформой, м 1, 85
Рабочая масса, т 196

Параметры ковша

Масса, т 9, 935
Длина, м 2, 45
Ширина, м 2, 19
Высота, м 2, 56

Характеристики рукоятки ковша

Масса, т 7, 95
Длина, м 7, 915
Ширина, м 1, 774

Параметры стойки

Масса, т 3, 48
Длина, м 6, 45
Ширина, м 1, 4

Параметры поворотной платформы

масса, т 18, 9
Длина, м 8, 1
Ширина, м 5, 0
Высота, м 1, 2

Характеристики нижней и гусеничной рамы

Показатель Нижняя рама Гусеничная рама
Масса, т 10, 5 5, 45
Длина, м 3, 0 5, 5
Ширина, м 3, 0 0, 75
Высота, м 1, 68 1,0

Параметры кабины

Масса, т 1,1
Длина, м 2, 36
Ширина, м 1, 35
Высота, м 2, 76

Технические параметры двигателей

Сетевой двигатель является сердцем всего механизма экскаватора. Он обладает мощностью в 250 кВт, а его масса составляет более 2 тонн. Кроме сетевого двигателя, который представлен моделью Аг-М, экскаватор снабжён ещё тремя движущими узлами.

Двигатель хода и напора

Масса, т 0, 86
Длина, м 1, 28
Ширина, м 0, 59

Двигатель поворота

Масса, т 0, 93
Длина, м 1, 32
Ширина, м 0, 57



Двигатель подъёма

Масса, т 3, 5
Длина, м 1 ,85
Ширина, м 0 ,96



Параметры канатов

В экскаваторе ЭКГ-5А присутствуют канаты, которые работают по трём направлениям.

Назначение каната Диаметр, мм Длина, м Разрывное усилие, кгс
Подъем ковша 39, 5 58 94623
Подъем стрелы 30 125 57 300
Открывание дна ковша 11, 15 10, 5 6255



Электрическое оборудование

Питание и работа механизмов системы осуществляется от высоковольтной точки. За полчаса непрерывной деятельности ЭКГ-5А потребляет электроэнергии от 250 до 275 кВт.

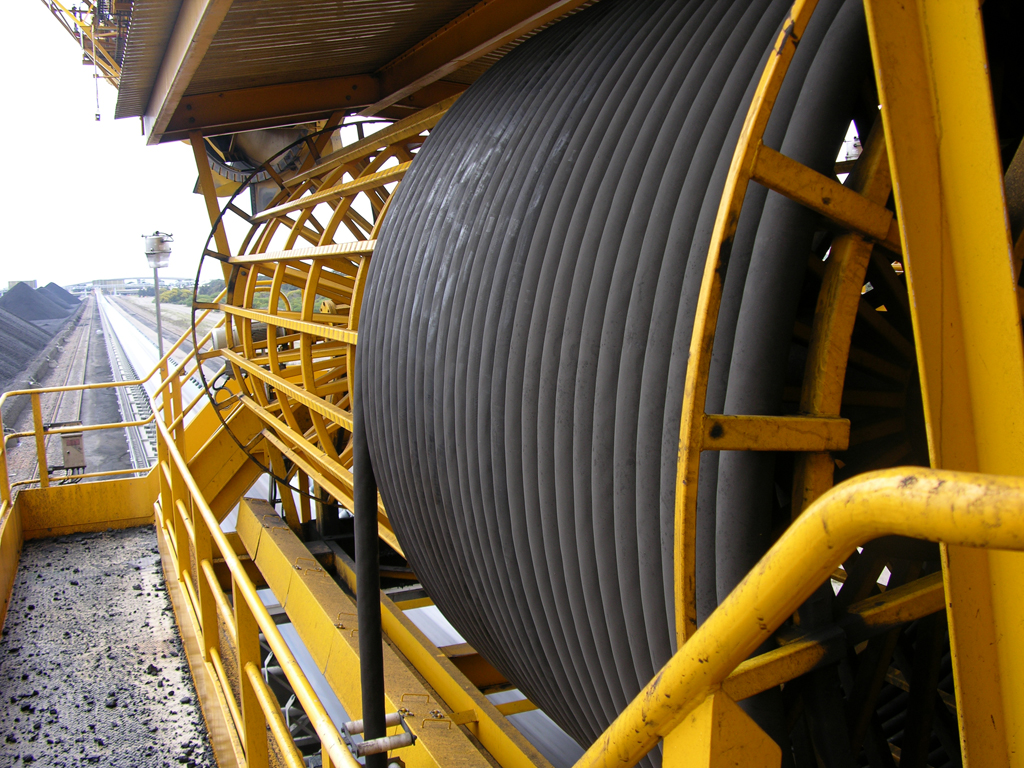

В работе экскаватора применяются два вида кабеля:

  • КШВГ-3 х 16 + 1 х 6;
  • КШВГ-Т — 3 х 25 +1 х 10.

Источником управления электродвигателя служит распределительное устройство, которое снабжено:

  • выключателем, выдерживающим силу тока до 1.25 А;
  • ручным приводом;
  • предохранителем на 8 и 16 А.
Схема электрического оборудования экскаватора ЭКГ-5А

В целях безопасности экскаватор ЭКГ-5А имеет надежную систему заземления.

Оно проводится по контуру через специальную жилу. Стабильную и сбалансированную работу обеспечивают соответствующие блоки и узлы.

Конструктивные особенности

Владельцы и производители экскаваторов единогласно отмечают следующие особенности модели и модификаций:

  • высокая эффективность при работе с большими кусками твёрдой породы;
  • цельносварная стрела обладает особой прочностью;
  • канат для подъёма ковша имеет автоматическое выравнивание;
  • автоматически открывающееся дно позволяет избежать контакт ковша и рукоятки;
  • гусеницы открытого типа имеют широкое расстояние, через которое легко производить ремонт и диагностику механизмов;
  • элементы и узлы, которые подвергаются особой нагрузке, выполнены из прочной легированной стали;
  • экономию времени и денег обеспечивает автоматическая подача смазочных материалов.

Модификации

Экскаватор ЭКГ-5А поставляется в рыночную сеть в трёх модификациях:

  • машины ЭКГ-5В;
  • экскаваторы ЭКГ- 5Д;
  • механизмы ЭКГ-5А-УС.

Технические характеристики

Технические характеристики ЭКГ-5В ЭКГ-5Д ЭКГ-5А-УС
Вместимость ковша, м3 5 4,6 — 6,3 4, 6
Радиус черпания, м 14, 5 14, 5 15, 5
Высота выгрузки, м 6, 5 6, 7 5, 9
Радиус выгрузки, м 12, 65 12, 65 13, 7
Просвет под поворотной платформой, м 1, 89 1, 89 1, 85
Длина гусеничного хода, м 5 ,83 5, 83 5, 83
Ширина гусеничной ленты, мм 900/1100/1400 900/1100 900/1100
Скорость, км/час 0, 55 0, 55 0, 55
Рабочая масса, т 207 195 211
Мощность сетевого двигателя, кВт 250 250

Видео обзор экскаватора ЭКГ-5А:

«Впоследствии и с разрешения судей я покинул поле. Но когда я добрался до веревки, меня начало рвать, и у меня закружилась голова. Физиотерапевт команды и врач Асад [врач команды Центрального Пенджаба] подбежали ко мне, сняли мои электроды и срочно доставили в больницу».

По пути в больницу Абид не знал, что происходит.Он воспринял боль, которую чувствовал в груди, как обычную мышечную, но только после того, как врачи подвергли его испытанию, серьезность ситуации обнажилась.

«Я не знал, что у меня проблемы с сердцем, — сказал он. «Врачи провели ЭКГ (электрокардиограмму), которая не в порядке. Они спросили меня, как я вообще хожу, и сказали: «Сердце нормального человека работает на 55 процентов, а у меня на 30 процентов». Клапан вашего сердца заблокирован, и нам придется вставить два стента.

«Это повергло меня в шок».

Известие о внезапной болезни Абида потрясло мир крикета.

Товарищ по команде Абида Хасан Али, пакистанский фаст-бауер, вспоминал: «Это была очень печальная новость для меня, и я был буквально шокирован.

«У меня очень близкие отношения с Абидом  бхаи . Мы играли вместе первоклассно три, четыре года из Исламабадского региона. Я был очень расстроен и молился за него».

Имран Батт, с которым Абид открыл 10 иннингов, а также разделил столетие, сказал: «Это была шокирующая новость.У меня с ним особые отношения вот уже полтора года. Мы не думали, что это будет такая серьезная проблема. Для спортсмена такое на поле случается редко».

Медицинская команда PCB разработала план реабилитации для Абида, чтобы помочь ему вернуться в спорт, к которому стремится правша.

«Медицинская бригада ПХБ подготовила для меня план реабилитации. Даст бог, постараюсь как можно раньше взять биту в свои руки и начать тренироваться.

«Крикет — это моя жизнь.Это бесценный аспект моей жизни, который я не хочу оставлять. Я пытаюсь вернуться в крикет, как только смогу… Я надеюсь, что вернусь [в крикет] в этой новой жизни, которую дал мне Всевышний».

И у него есть сообщение для фанатов.

«Я хочу донести до всех: здоровье — это богатство. Моя просьба ко всем фанатам — регулярно проходить обследование. Этот случай помог мне осознать его важность».

Для дальнейшего улучшения и повышения эффективности медицинского обслуживания на объектах председатель PCB Рамиз Раджа попросил медицинскую бригаду PCB установить дефибрилляторы на стадионах в Карачи, Лахоре и Равалпинди, а также в Национальном центре высокой эффективности.

Председатель ПКБ ​​Рамиз Раджа: «С возвращением, Абид Али. Поздравляю вас [с выздоровлением], так как жизнь меняется после такого опыта. Это ваше мужество, что у вас все еще есть улыбка на лице. Такой опыт — это кривая обучения.

«Урок для всех заключается в том, что даже если вы спортсмен и регулярно занимаетесь спортом, вы не осознаете износ, который происходит внутри тела. Хорошо, что Абид Али был спасен. Он получил прекрасное лечение и заботу.Он для нас звезда.

«Мое послание ему: не торопитесь, не торопитесь и не ставьте под угрозу его здоровье. Мои добрые пожелания с вами.

«Эта ситуация может случиться с любым игроком в крикет. Я попросил наших врачей установить дефибрилляторы на наших стадионах, чтобы они были оборудованы и готовы к использованию комплектов выживания в случае возникновения ситуации».
