Технические характеристики экскаватора ЭКГ 10 и его модификаций ЭКГ-5у И ЭКГ-8ус

Параметры ЭКГ-10 ЭКГ-10м ЭКГ-8ус ЭКГ-5у ЭКГ-5,2у
Основного ковша, м3 10,0 11,5 8,0 5,0 5,2
Вместимость сменного ковша, м3 8,0; 12,5; 16,0
Расчетная продолжительность цикла, сек. 26 26 28 30 30
Наибольшее усилие на подвеске ковша, кН (тс)
980 (100)
1078 (110) 780 (79,6) 490 (50) 490 (50)
Номинальная мощность сетевого двигателя, кВт 800 800 800 800 800
Номинальная мощность трансформатора, кВА 160 160 160 160 160
Напряжение сети (3-х фазная, 50 Гц), В 6000 6000 6000 6000 6000
Скорость передвижения, км/час 0,7 0,7 0,7 0,7 0,7
Наибольший преодолеваемый угол подъема, рад (град) 0,2 (12) 0,2 (12) 0,2 (12) 0,2 (12) 0,2 (12)
Среднее удельное давление на грунт (1100 мм звенья), кПа
313
316 320 306 306
Среднее удельное давление на грунт (1400 мм звенья), кПа 224 226 230 218 218
Рабочая масса с ковшом, т 395,0 402,0 405,0 386,0 386,0
Масса основного ковша, т 16,2 19,5 14,4 8,6 8,6
Масса противовеса, т 45–50 55–60 55–60 45–50 45–50

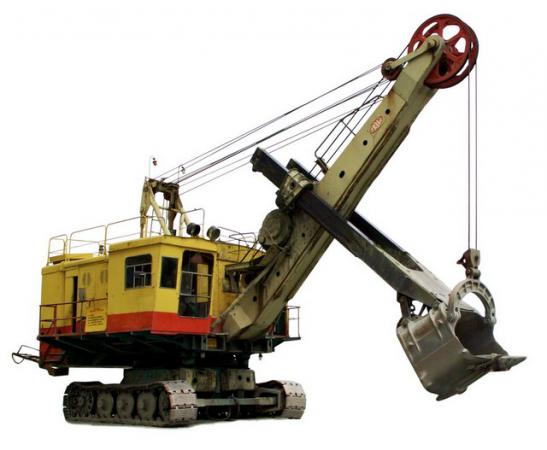

Краткое описание экскаватора ЭКГ 10

Экскаваторы на базе ЭКГ 10 предназначены для разработки и погрузки в транспортные средства полезных ископаемых и пород вскрыши на открытых горных разработках, для отвалообразования, а также для погрузочных работ на складах.


Экскаваторы с удлиненным рабочим оборудованием могут быть использованы для проходки пионерных траншей, а также погрузки в транспортные средства, расположенные на вышележащих горизонтах.

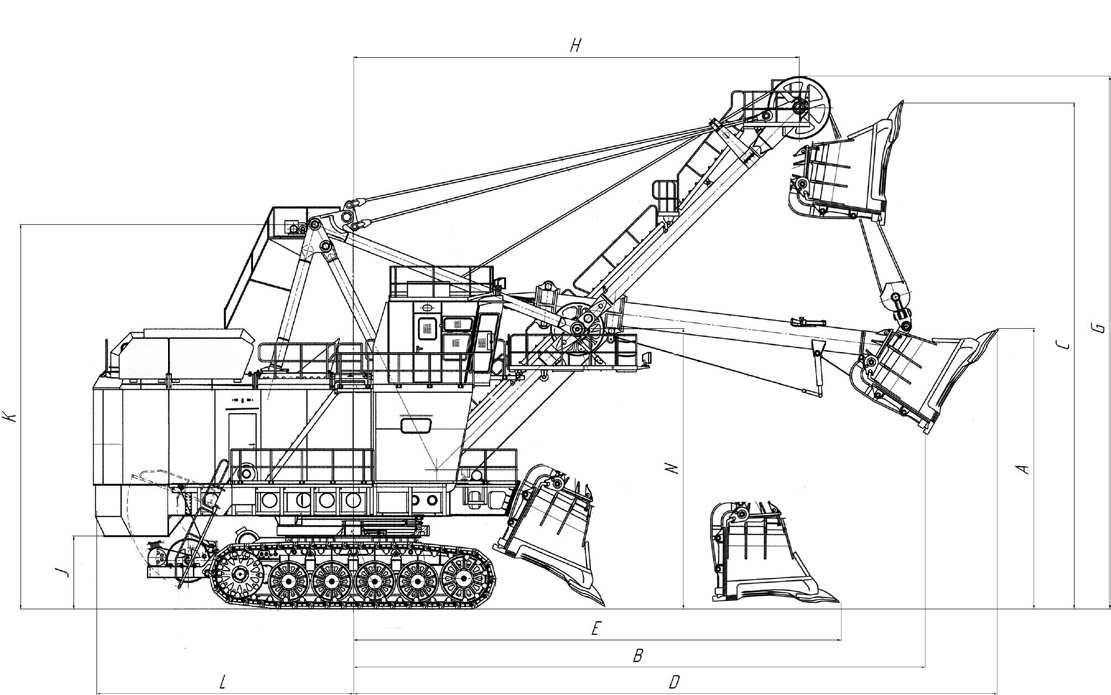

Схема рабочих размеров экскаватора ЭКГ 10

Параметры ЭКГ-10 ЭКГ-10м ЭКГ-8ус ЭКГ-5у ЭКГ-5,2у
А длина стрелы, м 13,86 14,36 16,50 20,6 20,6
В ход рукояти, м 4,55 4,35 5,3 5,53 5,53
?
угол наклона стрелы, град 45 45 50 50 50
С наибольший радиус копания, м 18,40 19,00 19,80 23,70 23,70
D наибольшая высота копания м 13,50 14,50 17,60 22,20 22,20
Е наибольший радиус разгрузки, м 16,30 16,50 17,90 22,10 22,10
F наибольшая высота разгрузки, м 8,60 10,20 12,50 17,50 17,50
I высота до головных блоков стрелы, м 14,62 14,97 17,39 20,74 20,74
К
радиус копания на уровне стояния, м 12,60 12,60 13,50 14,50 14,50
L высота до фильтро-вентиляционной установки, м 8,29 8,29 8,29 8,29 8,29
М просвет под поворотной платформой, м 2,77 2,77 2,77 2,77 2,77
N радиус вращения хвостовой части поворотной платформы, м 7,78 7,90 7,78 7,78 7,78
Р расстояние от пяты стрелы до центра вращения, м 2,4 2,4 2,4 2,4 2,4
R высота до двуногой стойки, м 11,56 11,56 11,56 11,56 11,56
U уровень глаз оператора, м 7,65 7,65 7,65 7,65 7,65



Электрооборудование экскаватора ЭКГ 10

Экскаватор ЭКГ 10 (и его модификации) оборудован современной электронной системой управления на основе тиристорных преобразователей, обеспечивающих независимое бесступенчатое регулирование главных приводов и формирование оптимальных статических и динамических характеристик по схеме «генератор-двигатель».

Система управления снабжена необходимыми блокировками для обеспечения надежной и безопасной работы экскаватора. Блочное исполнение преобразователей облегчает обнаружение неисправнос тей и их ремонт.

Габаритные размеры экскаватора



Основные узлы.

нижняя рама сварная из низколе гированной стали
длина, м ………………………………………3,88
ширина, м…………………………………….3,85



зубчатый венец из легированной стали
диаметр, мм ……………………………….4391
ширина, мм …………………………………..280
диаметр роликового круга по центру рельса, м………………3,80
число роликов, шт…………………………..40
диаметр ролика, мм ……………../……..230



рама поворотной платформы сварная из низколегированной стали
длина, м. ……………………………………..12,33
ширина, м…………………………………….3,90



ходовая тележка:
общая ширина

(1100 мм гусеничные звенья), м……..6,68
(1400 мм гусеничные звенья), м……..6,98
общая длина, м………………………7,95-8,23



количество и диаметр опорных колес
……………………………………………4х960 мм
………………………………………….4х1350 мм
диаметр ведущего колеса, мм………1380
диаметр натяжного колеса, мм….1380
количество и шаг гусеничных
звеньев, мм……………………………….74х470



Рабочее оборудование

Стрела сварная из 2-х секций
Диаметр головных блоков с поверхностной закалкой ручьев, мм 1365
Диаметр напорных двухручьевых блоков с поверхностной закалкой ручьев, мм 1452
Диаметр рукояти, мм 700
Толщина стенки балки рукояти, мм 50

ОБОРУДОВАНИЕ НА ПОВОРОТНОЙ ПЛАТФОРМЕ ЭКСКАВАТОРВ ЭКГ

Рычаг 8, провора чипа я ось 7, сообщает  поступательное движение цепи на днище ковша, которая через систему рычагов (см рис. 8 и 9) выдергивает засов.

На поворотной платформе (рис. 20, 21) установлены подъемная лебедка 14, напорная лебедка 13, поворотный механизм 15, компрессорная установка 16 и электрическое оборудование экскаватора. Поворотная платформа опирается на ходовую тележку через опорно-поворотное устройство, состоящее из зубчатого венца, роликового круга 17 и центральной цапфы 18.

4.2.1. Подъемная лебедка (рис. 22) предназначена для подъема ковша экскаватора посредством сдвоенного каната на экскаваторе ЭКГ-4у (рис. 25) или сдвоенного полиспаста на экскаваторах ЭКГ-8И и ЭКГ-6,Зус (рис. 24).

Кинематическая схема лебедки приведена на рис. 23. Лебедка приводится в действие двумя электродвигателями 1. Двигатели соединены с редуктором 4 двумя упругими муфтами 2. На концах выходного вала редуктора закреплены на шлицах барабаны 5 и 6. На барабанах с помощью сухарей 7 и болтов 8 крепятся концы подъемного каната.

Подъемный канат экскаваторов ЭКГ-8И и ЭКГ-6,Зус (рис. 24) закреплен обоими концами на барабанах 4 и 5 лебедки, серединой охватывает уравнительные блоки подвески ковша 1, головные блоки 2 и 3 и уравнительные полублоки на нижней секции стрелы 6.

Подъемный канат экскаватора ЭКГ-4у (рис. 25) закреплен обоими концами на барабанах лебедки 4 и 5, серединой охватывает уравнительный блок подвески ковша 1, огибая головные блоки 2 и 3.

Упругая муфта подъемной лебедки (рис. 26) состоит из ведущей полумуфты 1, посаженной на валу электродвигателя и ведомой полумуфты 2, закрепленной на валу редуктора. Вращение от ведущей полумуфты к ведомой передается через резиновые амортизаторы 4. Амортизаторы удерживаются от выпадания кольцом 3, закрепленным винтами на ведущей полумуфте. Ведомая полумуфта 2 выполняет также функции тормозного шкива.

Торможение подъемной лебедки при работе производится  противотоком  при  постановке рукоятки  командоконтроллера подъема в нулевое положение. Для аварийного торможения   предусмотрены  колодочные   пневматические тормоза 3 (рис. 27 и 23), которые выполняют также функцию стояночных тормозов. Тормоз (рис. 27) состоит из станины  14, двух  рычагов  5 с  шарнирно  закрепленными колодками 4, которые охватывают тормозной шкив. Стяжной болт 8 с пружиной 9 замыкает тормоз при отсутствии давления в пневматическом цилиндре 12. Растормаживание производится поворотом рычага 11, который посредством  регулировочного болта 7 разводит рычаги 5 с колодками 4, освобождая тормозной шкив. Поворот рычага 11 осуществляется пневматическим цилиндром 12 при подаче в цилиндр сжатого воздуха. Для регулирования равномерного отхода колодок от поверхности тормозного шкива предусмотрены регулировочные болты 3 и 13.

Для ограничения подъема ковша на площадке стрелы установлен конечный выключатель подъема (рис. 28). При подтягивании ковша к головным блокам специальный упор 2, установленный на седловом подшипнике, нажимает на рычаг конечного выключателя 1. Конечный выключатель срабатывает и отключает привод подъемной лебедки. При опускании ковша упор 2 возвращает рычаг конечного выключателя в исходное положение.

Редуктор подъемной лебедки (рис. 29) горизонтальный двухступенчатый цилиндрический. Первая ступень редуктора косозубая с раздвоенным потоком мощности, вторая — прямозубая. Зубчатые колеса промежуточного вала нарезаются в сборе после напрессовки их на вал. Для смазки зубчатых колес и подшипников на ведущем валу установлен разбрызгиватель.

4.2.2. Напорная лебедка (рис. 30) предназначена для сообщения рукояти возвратно-поступательного 1 движения. Кинематическая схема лебедки приведена на рис. 31. Лебедка приводится в действие электродвигателем 1. Двигатель соединен с редуктором 4 упругой муфтой 2.

Редуктор напорной лебедки (рис. 34) трехступенчатый, цилиндрический. Первые две ступени косозубые, последняя — прямозубая. Вторая ступень раздвоенная. Зубчатые колеса третьего вала (раздвоенной ступени) нарезаются в сборе после напрессовки их на вал. Смазка зубчатых передач и подшипников осуществляется разбрызгиванием масла из ванны редуктора. Для этой цели на ведущем валу редуктора установлены два разбрызгивателя.

На правом конце выходного вала редуктора закреплен на шлицах неразъемный барабан 5, на левом — разъемный барабан 6 (рис. 30). B ближних от редуктора пазах барабанов крепятся с помощью сухарей и болтов концы напорного каната, в крайних пазах крепятся концы возвратного каната.

Схема запасовки напорного и возвратного канатов приведена на рис. 32. Возвратный канат пропускается через возвратный полублок 3, наружные ручьи двухручьевых блоков 2, концами наматывается сверху по наружным ручьям на барабаны 1. Концы каната пропускаются в соответствующие  пазы и закрепляются с помощью сухарей 7 и болтов 8 аналогично подъемной лебедке (рис. 22).

Рукоять переводится в крайнее заднее положение. Напорный канат пропускается через напорный полублок 4, внутренние ручьи двухручьевых блоков 2, концами наматывается по 1,7 витка снизу по внутренней нарезке на барабаны 1. Концы каната пропускаются в соответствующие пазы и закрепляются аналогично возвратному канату.

ЗАПРЕЩАЕТСЯ:

Менять местами на барабанах запасовку напорных и возвратных канатов.
Производить подъем и опускание ковша при отсутствии зазора  между концевыми, упорами рукояти и седловым подшипником, поскольку это вызовет обрыв каната.

Для регулирования натяжения канатов левый барабан 6 напорной лебедки (рис. 30) выполнен разъемным.

Разъемный барабан (рис. 33) состоит из напорного 1 и возвратного 2 барабанов. В рабочем положении оба барабана соединены друг с другом зубчатой втулкой 4, которая входит в зацепление с зубьями на ступице барабана 1 и зубчатого венца 3, запрессованного в барабан 2. Для предохранения венца 3 от проворачивания устанавливаются штифты 8. Рассоединение барабанов производится выведением из зацепления зубчатой втулки 4 с помощью болта 5. Головка болта 3 стопорится планкой 6 и болтом.

Упругая муфта напорной лебедки по конструкции аналогична упругим муфтам подъемной лебедки (рис. 26). Торможение напорной лебедка при работе производится противотоком при постановке рукоятки командоконтроллера напора в нулевое положение. Для аварийного торможения предусмотрен колодочный пневматический тормоз 3 (рис.30), который выполняет также функцию стояночного тормоза.

Конструкция тормоза аналогична тормозам подъемной лебедки, по размерам тормоза взаимозаменяемы.

Для ограничения перемещения рукояти предусмотрен командоаппарат 7 (рис. 30), установленный на стойках 8, которые привариваются к раме поворотной платформы после выверки цепной передачи 9 .при монтаже экскаватора у заказчика. Привод командоаппарата осуществляется от промежуточного вала редуктора.

4.2.3. Поворотный механизм экскаватора (рис 35) служит для вращения поворотной платформы с расположенными на ней механизмами и рабочим оборудованием. Кинематическая схема механизма поворота приведена на рис. 36. Поворотный механизм состоит из двух редукторов 9 вертикального исполнения, на которые установлены по одному приводному электродвигателю 8 с тормозом 7, установленным на верхнем подшипниковом Щите двигателя.

Редуктор механизма поворота (рис. 35) Двухступенчатый: цилиндрический вертикального исполнения. Ведущая шестерня 3 первой ступени крепится на валу электродвигателя гайкой, которая стопорится отгибной шайбой. Промежуточный вал 4 установлен на сферических двухрядных роликоподшипниках в корпусе редуктора. Вертикальный выходной вал 1 имеет одну опору в корпусе редуктора, вторую — в нижней расточке стакана поворотной платформы. Обе опоры выполнены на сферических двухрядных роликовых подшипниках. От осевого перемещения вал 1 удерживается верхней опорой. Зубчатое колесо 2 с помощью шлицевого соединения и гайки закреплено на выходном валу  1. От произвольного отвинчивания гайка стопорится шпонкой. Для предотвращения утечки масла через шлицевое соединение торец вала с гайкой закрыт крышкой с прокладкой. Верхняя опора выходного вала имеет комбинированное уплотнение, состоящее из контактного уплотнения резиновыми кольцами круглого сечения и лабиринтного, расположенного выше уровня масла на распорном кольце 5 нижней опоры имеются 4 резьбовых отверстия М10. Перед установкой редуктора на поворотную платформу в отверстия кольца 5 ввинчиваются болты, которыми выверяется и фиксируется положение наружного кольца сферического роликоподшипника.

Смазка зубчатых передач редуктора и подшипников промежуточного вала 4 жидкостная принудительная. Опоры выходного вала 1 и открытая зубчатая передача 3-ей ступени (зубчатый венец — шестерня выходного вала) смазываются солидолом.

Каждый редуктор поворота имеет индивидуальную насосную установку (рис 37) состоящую из электродвигателя 1 и шестеренного насоса 2. Насосная установка устанавливается на крышке редуктора. Всасывание масла производится из нижней части масляной ванны редуктора. Нагнетание масла производится по трубопроводу 4 и 5. На трубопроводе 4 имеется указатель течения жидкости 3.

На станине 7 устанавливается фильтр и маслоуказатель.

Тормоза ‘поворотного механизма (рис. 38) колодочные, установлены на верхнем подшипниковом щите двигателей поворота. Тормозные шкивы 6. (рис. 35) закреплены на верхних выходных концах электродвигателей. Конструкция тормозов аналогична тормозам напора и подъема, за исключением станины 1, которая изменена для фланцевого крепления тормоза на подшипниковом щите двигателя поворота вертикального исполнения. Равномерность отхода колодок, от поверхности тормозного шкива обеспечивается регулировочными шпильками 12.

4.2.4. Центральная цапфа предназначена для центрирования поворотной платформы относительно нижней рамы и удержания поворотной части экскаватора от опрокидывания при копании на максимальном вылете рукояти, когда равнодействующая веса всех узлов поворотной части экскаватора и усилий копания выйдет за пределы роликового круга.

Ось центральной цапфы 2 (рис. 39) установлена в центральной отливке рамы поворотной платформы и застопорена от проворачивания стопорными планками. Нижняя часть цапфы вращается во втулке, запрессованной в отливку нижней рамы. Посредством гайки 5, опирающейся на сферическую шайб 4. цапфа удерживает поворотную часть экскаватора от опрокидывания. Гайка стопорится от проворачивания стопорными планками 6 и вращается совместно с осью центральной цапфы. Ось центральной цапфы выполнена полой для проводки кабелей от поворотной платформы к электрооборудованию на нижней раме. Кабели уложены в трубу 3, которая установлена во втулках 1 и 9. Для предотвращения проворачивания относительно нижней рамы труба 3 раскреплена тягами 8. Сверху на фланец трубы 3 устанавливается  кольцевой токоприемник.

4.2.5. Пневматическая система предназначена для управления тормозами подъема, поворота и напора, для подъема и опускания входной лестницы, для продувки электрооборудования от пыли и подачи звукового сигнала, а также для распыливания смазки зубчатого венца.

Принципиальная схема пневмосистемы приведена на рис. 40. Нагнетание воздуха в пневмосистему осуществляется компрессорной станцией. Компрессорная станция состоит из компрессора 2 и приводного электродвигателя 1, установленных на фундаменте, в который вварены последовательно соединенные воздухосборники 7 общей емкостью 47 литров. Производительность компрессора 0,7 м3/мин., рабочее давление 7,5-8 кгс/см2.

На всасывающем патрубке компрессора установлен воздушный фильтр 3. На нагнетательной трубе установлены перед воздухосборниками маслоотделитель 4 со спускным краном 12 и обратный клапан 5. Воздухосборники снабжены необходимой арматурой: предохранительным пружинным клапаном 6, манометром 9 и спускными кранами 8.

Из воздухосборников сжатый воздух по трубопроводам подается через электропневматические распределители 11 к исполнительным пневмоцилиндрам 10 тормозов подъема, напора, поворота и входной лестницы, звуковому сигналу 13, а также через вентиль к распыливающему питателю 21, предназначенному для смазки зубчатого венца.

В кабине машиниста установлены манометр 14 и реле давления 15. К запорному вентилю 19 крепится шланг для продувки электрооборудования от пыли. В кабине машиниста установлен бачек 18 с водой для обмыва стекол в кабине машиниста. Бачек присоединяется к пневматической системе через дроссель, позволяющий регулировать давление воздуха в бачке и тем самым подачу воды через шланг обмыва 17.

Электроннопневматнческий распределитель (рис. 41) управляется электромагнитным вентилем включающего типа.

При включении тока электромагнит 7 перемещает клапанную систему 8 вниз, закрывая отверстие, соединенное с атмосферой, и соединяя магистраль сжатого воздуха с верхней полостью распределителя. Это вызывает перемещение вниз клапанной систем 3 распределителя, в результате чего воздух из магистрали через нижний клапан проходит в цилиндр тормоза. Отверстие распредели геля, соединенное с атмосферой, при этом перекрыто.

При отключении тока пружины возвращают обе клапанные системы в исходное положение, при котором цилиндр тормоза и верхняя полость распределителя соединены с атмосферой, а магистраль сжатого воздуха перекрыта.

Реле давления 15 (рис. 40) предназначено для автоматического включения и выключения электродвигателя компрессора в зависимости от давления воздуха в резервуаре. Замыкание и размыкание цепи управления двигателя производится подвижным контактом. У реле давления в тропическом исполнении контакты расположены в искрогасительной камере. Подвижный контакт связан со штоком, который находится под действием  диафрагмы снизу и регулируемой пружины сверху. При повышении давления воздуха в системе диафрагма преодолевает усилие пружины, перемещая шток вверх. При этом устройство, соединяющее подвижный  контакт М со штоком, обеспечивает мгновенное размыкание контактов независимо от скорости движения штока. При понижении давления воздуха в магистрали пружина перемещает шток вниз, подвижный контакт мгновенно замыкает цепь управления двигателя.

Величину давления выключения регулируют затяжкой пружины, а величину давления включения — изменением раствора контактов с помощью винта-упора.

4. 2.6. Система густой смазки.

Для сокращения затрат времени на обслуживание точек густой смазки и для обеспечения надежной смазки трущихся поверхностей на экскаваторе устанавливается  электромеханический солидолонагнетатель (рис. 42а). Давление в системе смазки создается плунжерным  насосом 5, который приводится в движение электродвигателем 6 через двухступенчатый редуктор 9.

В насос из бункера 2 смазка поступает принудительно с помощью вертикального шнека 3. Для очистки смазки перед насосом устанавливается легкосъемный сетчатый фильтр 4. Для ограничения давления в нагнетательной системе установлено реле давления 7, автоматически отключающее электродвигатель при достижении давления в системе 150 кгс/см2.

При спаде давления реле автоматически включает электродвигатель.

Электродвигатель 6, плунжерный насос 5, фильтр 4 и бункер 2 устанавливаются на плахе 1, к ней же крепится и картер редуктора 9.

Плунжерный насос (рис. 426) состоит из притертой плунжерной пары и механизма, обеспечивающего возвратно-поступательное движение плунжера. На валу насоса 10 эксцентрично установлен шариковый подшипник 11, который своей наружной обоймой при вращении вала нажимает на торец толкателя 12 и перемещает его в цилиндрической направляющей корпуса насоса на двойную величину эксцентриситета. Обратный ход толкателя осуществляется цилиндрической пружиной 13, которая удерживает толкатель в постоянном соприкосновении с обоймой подшипника. Эта же пружина прижимает плунжер 14 к толкателю. Плунжер совершает возвратно-поступательное движение вместе с толкателем.

При обратном ходе плунжер, выдвигаясь из гильзы 15, засасывает через приемные отверстия порцию смазки, поступающей из бункера через фильтр. При прямом ходе плунжер, входя в гильзу, перекрывает отверстия и проталкивает порцию солидола через шариковый обратный клапан 16 и ниппель 17 по трубам.

От солидолонагнетателя по трубам густая смазка разводится по поворотной платформе, а также подводится к зубчатому венцу экскаватора. В трубопроводе имеются точки для присоединения переносного рукава.

Переносной рукав заканчивается специальным пистолетом, который рассчитан для присоединения к винтовым масленкам типа «MB». Наконечник пистолета представлен на рис. 43. Обойма 1 навинчивается на головку винтовой масленки, после этого производится включение пистолета.

Смазка зацепления бегунковой шестерни поворотного механизма с зубчатым венцом производится солидолом, подаваемым в питатель распыливающий от солидолонагнетателя. В распыливающем питателе смазка разбрызгивается сжатым воздухом и наносится на поверхность зубьев.

Подача смазки и воздуха в форсунку питателя производится одновременно. Отключение также одновременное. Устройство распыливающего питателя дано на рис. 44.

Через ниппель 4 питатель подключен к трубопроводу сжатого воздуха. От солидолонагнетателя смазка под давлением подается по трубопроводу к отверстию В перемещает золотник 2 вниз.

При этом сначала открывается клапан 3, пропуская сжатый воздух в форсунку 1, а затем, в результате дальнейшего перемещения золотника, открывается канал Б, и смазка поступает в центральное отверстие форсунки 1. На выходе из форсунки происходит распыливание в среде сжатого воздуха.

4.2.7. Кузов, вентиляция и освещение.

Кузов экскаватора — металлический, сварен из штампованных листов. Крыша кузова секционная, крепится к кузову болтами. Стыки между секциями уплотняются быстросъемными шнурами из профилированной резины, прижимаемыми к крыше пружинками. Места прохода балок задней стойки двуноги через крышу уплотнены кожухами. При монтаже экскаватора и его эксплуатации необходимо следить за наличием резиновых прокладок под хомутами крепления кожуха к балке задней стойки, за целостностью материала кожуха, за правильной установкой резиновых уплотнителей, чтобы предохранить кузов от попадания в него и на электрооборудование атмосферных осадков.

Вентиляция кабины машиниста осуществляется двумя настольными вентиляторами. Наличие в кабине выдвижных стекол позволяет проветривать кабину по желанию машиниста.

Вентиляторы двигателей и генераторов поворота, а также генераторов подъема и поворота принудительная. На каждом двигателе и генераторе установлен вентилятор с электродвигателем.

Вентиляторы двигателей и генераторов подъема и поворота засасывают воздух из кузова, а двигателя напора — атмосферный воздух. Для предотвращения попадания воды на всасывающем отверстии вентилятора установлено ограждение. Во время дождя «и снегопада вентилятор двигателя напора необходимо выключать.

Для вентиляции преобразовательного агрегата и другого электрооборудования предусмотрены четыре вентилятора, установленные на крыше кузова и создающие поток воздуха для обдува электрооборудования.

Наружное освещение экскаватора производится с помощью прожекторов заливающего света и автомобильных фар, установленных группами на кабине машиниста, двуногой стойке, защитном кожухе, высоковольтного трансформатора и на поворотной платформе.

Освещение кузова производится светильниками от сети напряжением 220 В.Для аварийного освещения предусмотрена установка аккумуляторной батареи напряжением 12 в. Для подзарядки аккумуляторов на экскаваторе установлено зарядное устройство.

4.2.8. Входная лестница. На экскаваторе ЭКГ-8И установлена входная лестница, состоящая из неподвижной лестницы 2 (рис. 45) и подвижной лестницы 1, приводимой в движение пневматическим цилиндром.

При работе машины подвижная часть лестницы 1 поднимается. Для опускания лестницы имеется специальная кнопка, расположенная на задней стенке кабины машиниста, которой управляет машинист экскаватора. Электрическая блокировка исключает возможность включения двигателей механизмов поворота экскаватора при опущенной лестнице. Всякое опускание лестницы сопровождается наложением стояночных тормозов па двигатели поворота экскаватора.

При опускании лестницы машинист обязан следить за тем, чтобы под опускающейся частью лестницы не было людей.

4.2.9. Противовес.

Для обеспечения нормальной работы экскаватора вес противовеса должен соответствовать данным табл. 1 настоящей инструкции. Для размещения его предусмотрены специальные отсеки в задней части рамы поворотной платформы.

Заполнение отсеков должно производиться балластом с насыпным весом не менее 3,32 т/м3 (с минимальными пустотами).

В случае заполнения отсеков гравием с насыпным весом 1,8 т/м3, бетоном—1,8¸2,0 т/м3 или другими заполнителями с таким же насыпным весом, семь крайних хвостовых отсеков должны быть заполнены металлическим скрапом с насыпным весом не менее 5,5 т/м3 (схема загрузки противовеса приводе на па рис. 46).

Заводом противовес не поставляется.

После запуска экскаватора в работу необходимо проверить балансировку поворотной части экскаватора. При выдвижении заполненного ковша на 2/3 длины рукояти, рельс поворотной платформы не должен отрываться от роликов. В противном случае необходимо добавить балласт до выполнения указанного условия.

Наличие зазора до 0,5 мм под отдельными не смежными роликами не является признаком неуравновешенности поворотной части экскаватора.

Наименование, насыпной вес и общее количество заполнителя вносится в формуляр экскаватора.
