Калильное зажигание что это такое: Что такое калильное зажигание? В чем отличие от детонации
Причины, признаки и выбор свечей – Основные средства
А.Дмитриевский, к.т.н., ГНЦ РФ НАМИ
В предыдущем номере нашего журнала было дано описание признаков и причин появления детонации. Но наиболее опасным аномальным процессом сгорания является калильное зажигание, возникающее еще до появления искры от перегретого источника воспламенения. Так начинается неуправляемый процесс сгорания. Преждевременное воспламенение приводит к увеличению давления и температуры в цилиндре. Из-за этого воспламенение в следующих циклах начинается все раньше и раньше и так до тех пор, пока что-то не выйдет из строя. В лучшем случае сгорит электрод свечи или расколется изолятор (при этом на короткий промежуток времени может появиться стук в двигателе, затем поршень раздробит осколок изолятора и стук прекратится). В худшем случае произойдет “задир” поршня или прогорит его днище (рис.1 и 2).
Вероятность появления калильного зажигания, так же как и других видов аномального сгорания, зависит от химического состава бензина, наличия в нем ароматических углеводородов, его фактического октанового числа (ФОЧ), степени сжатия конкретного двигателя, угла опережения зажигания, температурного режима двигателя, температуры и состава рабочей смеси.
К числу аномальных процессов сгорания в бензиновых двигателях относится и работа двигателя с самовоспламенением всего заряда рабочей смеси при выключении зажигании (процесс аналогичен дизельному). Его часто неправильно называют калильным зажиганием (калилкой). Из-за низкой частоты вращения коленчатого вала (100-200 об/мин) работа происходит с резкими рывками и стуками.
Ну а теперь вернемся к калильному зажиганию. Чтобы предотвратить появление калильного зажигания, важно не допускать работы на топливе с октановым числом ниже рекомендованного инструкцией, систематически проверять, правильно ли установлено зажигание, устанавливать свечи, соответствующие только данному двигателю.
При слишком раннем зажигании во время разгона на низкой частоте работы двигателя появляется детонация, которую водитель хорошо слышит и переходит на понижающую передачу. Но это является одновременно предупреждением о низком качестве бензина, перегреве двигателя или неправильно установленном зажигании, что при высоких числах оборотов может привести к появлению калильного зажигания.
Поэтому необходимо установить более позднее зажигание. Бывают случаи неожиданного перехода на слишком раннее зажигание, например, если отваливается контактная пластина у прерывателя, угол опережения зажигания увеличивается на 10–15 градусов, а двигатель может продолжать работать некоторое время, достаточное для сгорания свечи или прогара поршня.
Одной из наиболее вероятных причин появления калильного зажигания является слишком высокая температура центрального электрода свечи или ее изолятора. Их температура зависит прежде всего от поверхности (длины) юбки изолятора – чем больше поверхность, тем “горячее” свеча. В двигателях с высокой литровой мощностью, особенно с турбонаддувом, а также в двигателях с воздушным охлаждением и в двухтактных двигателях приходится ставить более “холодные” свечи.
Для надежной работы двигателя необходимо устанавливать свечи в соответствии с рекомендацией завода-изготовителя двигателя. Но при эксплуатации автомобиля часто возникают ситуации, требующие квалифицированного подбора ее марки. Прежде всего – это желание поставить более надежные свечи специализированных зарубежных фирм. Второе – это вынужденная необходимость использовать время от времени бензин с пониженным против рекомендованного октановым числом. Наконец, нельзя не учитывать эксплуатационные условия, приводящие к работе двигателей длительное время на повышенных оборотах.
Причиной появления калильного зажигания может быть производственный разнобой в фактических степенях сжатия. Степень сжатия часто увеличивается в процессе капитального ремонта двигателей, например, при расточке цилиндров, при фрезеровании нижней плоскости головки цилиндров. Кроме того, за счет появления накипи в системе охлаждения повышается температурный режим поверхности камеры сгорания. Все это приводит к увеличению вероятности появления не только детонации, но и калильного зажигания.

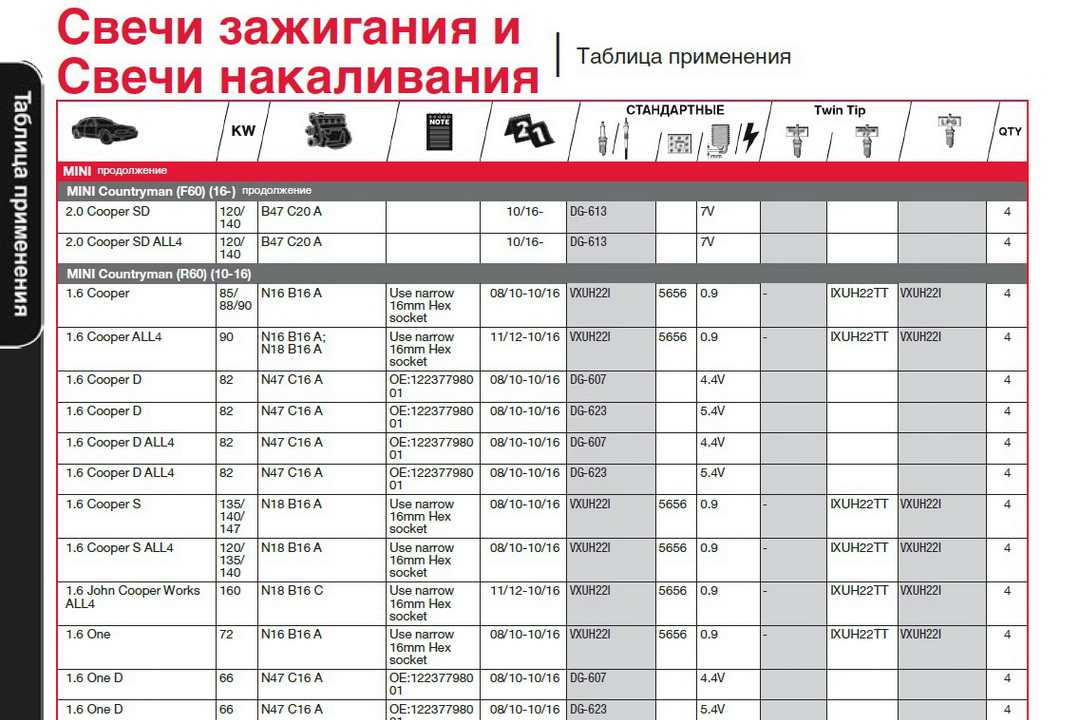

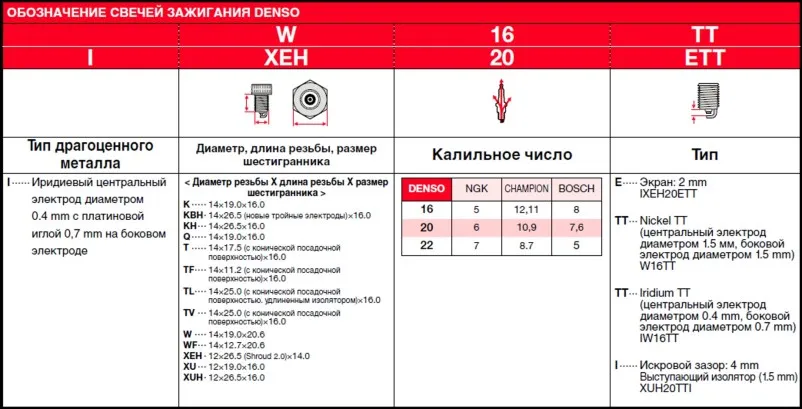

Как же разобраться во всем многообразии свечей, появившихся последнее время в продаже? Для выбора свечи следует воспользоваться каталогом ведущих фирм, в котором приводятся марки свечей для всех основных моделей автомобилей (включая и отечественные), мотоциклов, двигателей для сельхозтехники и даже для снегоходов и моторных лодок. Ну а если каталога нет, можно воспользоваться приведенной ниже таблицей 1 и расшифровкой обозначений свечей отечественного и зарубежного производства, приведенной в конце статьи.

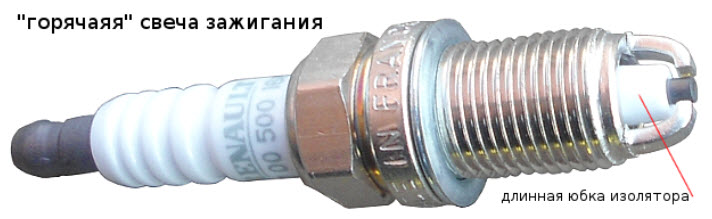

Основным параметром, характеризующим тепловой режим работы свечи, а, следовательно, и склонность к калильному зажиганию, является ее калильное число. Наиболее удобное обозначение калильного числа, которое раньше было принято большинством европейских фирм, по времени в секундах, после которого начинается калильное зажигание при испытании свечи на специальной одноцилиндровой установке. Чем больше калильное число, тем свеча “холоднее” и может устанавливаться на форсированные двигатели.
Как проверить, соответствует ли поставленная свеча вашему двигателю? После пробега примерно 1000 километров, следует вывернуть свечи, пометив, из какого цилиндра каждая из них. Они много расскажут вам о состоянии двигателя. Когда изолятор светло-коричневый, бурый или светло-серый – значит калильное число выбрано правильно (рис.5). Черный матовый нагар на изоляторе и корпусе (рис.6) – признак работы на переобогащенной смеси или калильное число свечи слишком высокое. В этом случае необходимо проверить регулировку карбюратора или системы впрыска (например по газоанализатору). Если с регулировкой все в порядке – вашему двигателю требуется более «горячая» свеча.
| Диаметр резьбы | Материал головки | |||||
|---|---|---|---|---|---|---|
| Чугун | Алюминий | |||||
| мм | Нм | кгсм | фунт•сила•фут | Нм | кгсм | фунт•сила•фут |
| 18 | 35-45 | 3,5-4,5 | 25,3-32,5 | 25-35 | 2,0-3,5 | 14,5-25,3 |
| 14 | 25-35 | 2,5-3,5 | 18,0-25,3 | 25-30 | 2,5-3,0 | 18,0-21,6 |
| 12 | 15-25 | 1,5-2,5 | 10,8-18,0 | 15-20 | 1,5-2,0 | 10,8-14,5 |
| 10 | 10-15 | 1,0-1,5 | 7,2-10,8 | 10-12 | 1,0-1,2 | 7,2-8,7 |
| 18 | 20-30 | 2,0-3,0 | 14,5-21,6 | 20-30 | 2,0-3,0 | 14,5-21,6 |
| 14 | 10-20 | 1,0-2,0 | 10-20 | 1,0-2,0 | 7,2-14,5 | |
Но даже в одном двигателе свечи могут оказаться в различном состоянии.
Это бывает от неравномерного распределения смеси по цилиндрам, повышенного износа в одном из цилиндров, перегрева (обычно последнего цилиндра), “разброса” между цилиндрами углов опережения зажигания и фактической величины степени сжатия. Чтобы иметь запас по калильному числу, можно посоветовать иметь два комплекта свечей: для лета – более холодные, для зимы – горячие.
А почему бы не поставить заведомо более «холодные» свечи? Дело в том, что у «холодной» свечи, имеющей короткий конус изолятора и, следовательно, низкую температуру, не происходит его самоочищения. Постепенно изолятор покрывается нагаром, при пуске, прогреве и после длительной работы на режиме торможения двигателем, например при спуске с горы, на нем выпадает конденсат, он шунтируется, и начинаются перебои зажигания. Результат – повышенный выброс углеводородов и увеличенный расход топлива.
Температура центрального электрода свечи, вызывающего калильное зажигание, зависит от длины конуса изолятора, длины резьбы, материала головки (алюминий или чугун), способа охлаждения (жидкостное или воздушное) и особенностей конструкции свечи.
Последнее время большинство фирм выпускают свечи с биметаллическим центральным, а иногда и боковыми электродами свечи (медный электрод, покрытый жаростойким материалом)(рис.9). Это позволяет снизить температуру электрода при достаточно большой поверхности конуса изолятора и его повышенной температуре, обеспе-чивающей самоочищение при работе. В результате одна марка такой свечи охватывает по тепловым характеристикам две-три марки свечей старой конструкции. Другим оригинальным решением является изготовление миниатюрного центрального электрода из платины, не выступающего из изолятора. Особо холодные свечи с калильным числом от 300 и выше для форсированных двигателей изготавливаются с серебряным (а иногда и золотым) электродом и очень короткой юбкой изолятора.
Зачем делают несколько боковых электродов? Дело в том, что при этом упрощается обслуживание двигателя за счет увеличения пробега между регулировками искровых промежутков свечей. Например, при исходном искровом промежутке 0,5 мм перебои в зажигании начинаются лишь при его увеличении до 0,9–1,0 мм.
У свечей с несколькими электродами пробег до достижения такого же зазора увеличивается в несколько раз. Поэтому можно сразу устанавливать больший исходный зазор (0,8 мм), что улучшит работу двигателя на режимах пуска и прогрева. Заметных улучшений мощностных и экономических показателей не наблюдается.
При боковом расположении электрода массы, его рабочая поверхность часто выполняется цилиндрической, чтобы искровой промежуток имел постоянную величину.
Не рекомендуется очищать свечи в пескоструйном аппарате, так как при этом разрушается поверхность изолятора. Лучше опустить ее на некоторое время в растворитель, бензин или применить специальный аэрозоль. Затем деревянной палочкой очистить изолятор, электроды, корпус и продуть их сжатым воздухом.
При регулировке искрового промежутка свечей следует пользоваться только круглыми щупами, ведь из-за неравномерного выгорания электродов или при цилиндрической поверхности электродов от пользования плоскими щупами фактический зазор может оказаться больше замеренного (рис.
10).
Не стоит слишком сильно затягивать свечу. Для свечей с резьбой 14х1,25, устанавливаемых в алюминиевую головку цилиндров, момент затяжки должен быть в пределах 20–30 Н•м (2–3 кгс•м) – при плоском седле и 10–20 Н•м – при коническом. При короткой резьбе (9,5–12,7 мм) момент затяжки берут ближе к нижнему пределу, при длине резьбы 19 мм – ближе к верхнему. Если нет под рукой динамометрического ключа, то свечу с новой прокладкой заворачивают до упора без усилия, а затем поворачивают ключом с усилием на 80–90 градусов. При старой прокладке угол поворота ключа с усилием должен быть меньше. У свечей с коническим уплотнением поворот ее с усилием производится только на 15 градусов. При затягивании и отворачивании свечей желательно пользоваться ключами, имеющими приспособления для захвата ее за верхний контакт и карданное сочленение, предупреждающее поломку изолятора.
Длина резьбы корпуса свечи и способ его уплотнения (по торцу с прокладкой или по конической поверхности) должны соответствовать конструкции головки цилиндров.
При покупке следует опасаться свечей, выпускаемых “по лицензии ведущих фирм” в других странах или просто подделок под известные марки. Как правило, такие свечи имеют меньший ресурс работы и большой разброс по калильным числам, что может привести к выходу из строя всего двигателя.
По внешнему виду отличить подделку можно по плохо выполненной упаковке, смазанному рисунку на ней, плохо обработанному шестиграннику свечи, чуть перекошенной надписи. Но лучше всего покупать свечи в “солидных” магазинах и всегда иметь пару надежных свечей в запасе.
Таблица 2
что это такое и каковы причины?
Содержание статьи:
- История развития системы воспламенения топливной смеси
- Отличие калильного зажигания от детонации
- Причины
- Признаки появления
- Последствия
- Профилактические меры
Система зажигания современных автомобилей подразумевает воспламенение рабочей смеси от свечи зажигания. Искровой разряд возникает в точно определенный момент времени, поэтому сгорание топлива максимально эффективно.
Однако в определенных условиях топливная смесь воспламеняется вовсе не от искры. Это и есть калильное зажигание.
Содержание
- История развития системы воспламенения топливной смеси
- Отличие калильного зажигания от детонации
- Причины
- Признаки появления
- Последствия
- Профилактические меры
История развития системы воспламенения топливной смеси
Вообще, калильное зажигание – это первая система, при помощи которой поджигалась топливная смесь в цилиндрах двигателя внутреннего сгорания. Она представляла собой специальную трубку, которая разогревалась до высокой температуры. Достоинством ее была стабильная работа и уверенное сгорание топлива, а недостатком – долгий розжиг (нельзя было просто сесть в автомобиль, завести его и поехать). Поэтому такой тип был вытеснен электрическими свечами в начале 20 века, а к его окончанию было повсеместно внедрено электронное зажигание.
Отличие калильного зажигания от детонации
Итак, что же такое калильное зажигание? Это самопроизвольное возгорание топливной смеси в цилиндрах без участия искры на свечах зажигания.
Детонация топлива – это взрывное сгорание топлива в цилиндре с обязательным распространением ударной волны, когда фронта воспламенения как такового нет, в отличие от возгорания при помощи искры. Детонация намного опаснее и существенно влияет на ресурс двигателя.
Причины
Калильное зажигание возникает из-за низкого калильного числа свечей («горячие» свечи). Дело в том, что при работе двигателя свеча разогревается до высоких температур (началом оптимального теплового диапазона считается 400 градусов), но слишком сильный разогрев приводит к появлению самовоспламенения топливной смеси. Калильное число свечей производители регулируют, изменяя длину юбки свечи и изолятора.
Чтобы свести возможность такого явления к минимуму, достаточно просто придерживаться рекомендации завода-изготовителя или иметь в виду, что повышенные нагрузки и высокую теплоотдачу лучше переносят «холодные» свечи, и наоборот, сниженные и умеренные условия эксплуатации больше подходят к «горячим» свечам.

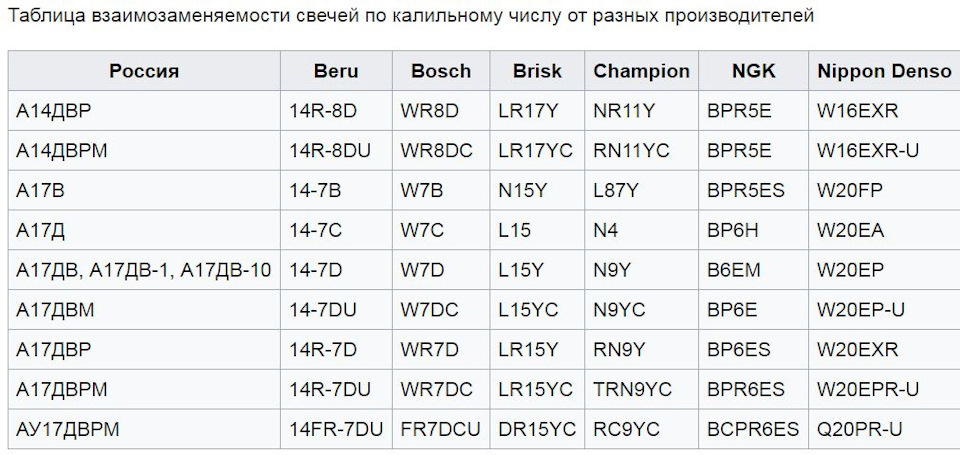

Для каждого двигателя всегда есть таблица совместимости и взаимозаменяемости свечей, по которым можно выбрать подходящие экземпляры с оптимальными характеристиками.
Для владельцев автомобилей устаревшей конструкции (классические «Жигули», к примеру), может помочь комплексная модернизация – например, установка бесконтактного зажигания.
Причиной может стать и перегрев выпускных клапанов и поршней по следующим причинам:
- низкое октановое число топлива;
- неправильно выставленные тепловые зазоры клапанов;
- повреждения на самом поршне.
Также возникновение калильного зажигания может являться следствием множества неполадок работы двигателя – неправильно выставленное опережение зажигания, работа двигателя при повышенной нагрузке, перегрев мотора. Все эти явления как по отдельности, так и комплексно способствуют неправильной работе двигателя и вообще негативно влияют на его долговечность и стабильную работу.
Признаки появления
Как уже говорилось, такой тип зажигания происходит из-за чрезмерного нагрева деталей свечи, при этом сам процесс воспламенения происходит так же, как и обычный, но несколько раньше, до того, как проскочит искра между электродами.
Кроме того, мотор продолжает работать даже после выключения зажигания. На слух это выражается в крайне нестабильной и неуправляемой работе двигателя, обороты плавают, из-под капота слышатся хлопки, сопровождающиеся сильной вибрацией.
Последствия
Такая работа двигателя крайне вредна для него. Если свечи по своим характеристикам подобраны правильно, то калильное зажигание указывает на значительный износ двигателя или скопление значительного слоя нагара и отложений на стенках камеры сгорания и клапанов. Они способствуют худшему теплоотводу и повышению общего температурного режима двигателя. Следует помнить, что это может привести к перегреву головки блока цилиндров и ее короблению. К сожалению, в таком случае предстоит трудоемкий и дорогостоящий ремонт двигателя с его полной разборкой, очисткой камер сгорания и клапанов.
Профилактические меры
В качестве дополнительных мер, препятствующих появлению такого вредного явления, можно привести следующие рекомендации:
- Правильный выбор свечей.
Лучше, если для зимы и лета будет свой набор с разным калильным числом. - Постоянный контроль за системой охлаждения, профилактическая чистка радиатора.
- Не допускать перегрева, следить за его чистотой, чтобы обеспечивать наилучший теплообмен.
- Проводить регламентные работы и своевременно проводить ТО.
- Контролировать нагрузку на двигатель и не подвергать его без нужды повышенным и максимальным нагрузкам.
Лучше, если для зимы и лета будет свой набор с разным калильным числом.Выполнение простых и общепринятых правил и выполнение профилактических мероприятий поможет сохранить двигатель автомобиля как можно дольше в работоспособном состоянии и позволит максимально отсрочить его ремонт.
