Асфальтоукладчик — это дорожно-строительная машина, которая предназначена для укладки асфальтного покрытия при строительстве дорог, а также для асфальтирования тротуаров и промышленных площадей.

Большинство ресурсов в сети скажут вам, что эта машина является самой сложной по устройству в арсенале дорожно-ремонтной техники и пожалуй, они будут правы. Все асфальтоукладчики состоят из двух частей: агрегата (часть отвечающая за передвижение + кабина машиниста) и рабочего органа (непосредственная работа с асфальтом).

Как правило, асфальтоукладчик работает в паре с самосвалом, который подаёт асфальтобетонную смесь (хотя бывают и варианты со специальным прицепом и безбункерные решения).

Принцип работы асфальтоукладчика заключается в приёме дорожно-строительной смеси специальным бункером с дальнейшим распределением, «утряской» и уплотнением по длине укладываемой поверхности. Получил смесь — распределил по рабочей поверхности с заданной толщиной и шириной (соблюдение упомянутых параметров — важный фактор оценки качества работы, так как на этом строится технология укладки асфальта). Далее идёт каток и выполняет свою часть работы.

Асфальтоукладчики Vogele на строительной выставке.

Виды асфальтоукладчиков

Из ширины укладки можно строить градации этих устройств. Выделяют 5 типоразмеров.

I — с малой шириной укладки 1,0-3,0 м,
II — с шириной укладки 2,0-4,5 м,
III с шириной укладки 2,5-7,5 м,
IV — с шириной укладки 3,0-9,0 м,
V — с шириной укладки 3,0-12,0 м.

От ширины укладки зависит сфера применения — пешеходные дорожки (первый типоразмер, он же используется и при расширении дороги и зачастую при небольшом ремонте) или автомобильные дороги различной ширины.

Сегодня на строительстве дорог работают в основном самоходные машины, управляемые машинистами асфальтоукладчиков, однако есть и менее популярное решение — асфальтоукладчик в виде прицепа.


Пример мини асфальтоукладчика, который укладывает тротуар и бордюры при этом перемещается за счёт усилия рабочего:

Из вида смеси с которой работает машина бывают:

  • специализированные — работают исключительно на асфальтобетонных смесях,
  • универсальные — благодаря сменному оборудованиею — могу работать с различными дорожно-строительными материалами.

По типу ходовой части выделяют:

  • Гусеничные асфальтоукладчики. Этот вид дорожно-строительной спецтехники с высокой эффективностью применяется на больших по площади объектах (взлётно-посадочные полосы аэропортов, дорожные трассы), строительство которых предусматривает использование значительного количества дорожного покрытия. Гусеничная техника обладает возможностью выкладки дорожного полотна большой ширины.
  • Колёсные асфальтоукладчики. Машины этого типа выгодно применять при укладке небольших участков дорожного покрытия, которые не отличаются значительной толщиной асфальта. Относительно быстрая скорость перемещения, по сравнению с гусеничными аналогами, позволит колёсному асфальтоукладчику оперативно прибыть на аварийный участок дороги.

Видео: работа асфальтоукладчика

Гусеничный Vogele SUPER 1600-1 укладывает асфальт на одной из Московских улиц, на заднем фоне идёт работа с виброплитой:

Асфальтоукладчик 8816 компании LeeBoy:

Характеристики асфальтоукладчиков по производительности

  • Мини асфальтоукладчики. Вес машин составляет до 6 тонн, производительность — до 250 тонн дорожного покрытия в час, а ширина готового дорожного полотна составляет от 1 до 3,5 метров.
  • Асфальтоукладчики среднего класса. Эти машины весят от 6 до 10 тонн, укладывают от 250 до 700 тонн строительной смеси в час, рабочая ширина для этого вида техники не превышает 5 метров.
  • Тяжелые асфальтоукладчики. Вес этой техники превышает 10 тонн, средняя производительность составляет 700-950 тонн дорожно-ремонтной смеси в час, а ширина укладки асфальта достигает 12 метров.

Также асфальтоукладчики делятся по следующим характеристикам:

  • мощность двигателя,
  • масса асфальтоукладчика,
  • габариты.

Поговорим о брендах

Наиболее популярными на российском рынке являются асфальтоукладчики от таких производителей, как Volvo, Vogele, Demag, Abg Titan, АСФ, ДС, Xcmg, Caterpillar, Rand. Успехом пользуются недорогие китайские машины.

Отзывы об асфальтоукладчиках

( Пока оценок нет )

Как строят дороги в России (в идеальном варианте)

Несясь в автомобиле по асфальтированному шоссе, мы редко задумываемся о том, что дорога, хоть и сложена в основном из простых природных материалов, являет собой весьма непростое инженерное сооружение. На строительстве дорог сегодня бал правит хайтек – здесь работает техника, ориентирующаяся по GPS и понимающая CAD-модели. В чем же причина того, что большинство наших дорог по-прежнему, как говорится, «оставляет желать»?

Теги:

Автомобили

Климат

Деньги

Отношения

Одежда

Услышав словосочетание «дорожная одежда», непосвященные сразу подумают о каких-нибудь непритязательных и не слишком марких предметах гардероба. Между тем это профессиональный термин, обозначающий совокупность конструктивных слоев проезжей части. Термин точно отражает реальность — в ходе строительства шоссе и автомагистралей участок земли действительно «одевают», причем качество тех «одежд», что скрыты под асфальтобетонной гладью, имеет для качества всей дороги решающее значение.

Победа над глиной

Что и как будет уложено под асфальтом, решается в ходе геологических изысканий. На месте будущей дороги делаются скважины, шурфы, берутся пробы грунта для исследования его физико-механических свойств. Также определяется уровень грунтовых вод. Как известно, вода — главный враг дорожного покрытия, ибо проходя через циклы оттаивания-замерзания, она способна мельчайшую трещинку превратить в огромную дыру. Если вода стоит под дорожным покрытием, то при воздействии на него колесами автомобилей эта водяная «линза» может вызвать пучение асфальта и в конце концов разрушить его. Отвести, выгнать, отдалить зловредную влагу — одна из главных задач дорожников, от успеш­ного решения которой зависит качество и долговечность дороги.

Хорошо, если в местности, где прокладывается шоссе, песчаный грунт. Тогда задача сильно упрощается, так как песок - прекрасный дренирующий материал. Но в Подмосковье, например, такой роскоши почти нет: под ногами тяжелые глины и суглинки. На такие почвы для дренажа приходится укладывать внушительной толщины подстилающий слой из песка.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Однако и песок просто так на землю не высыпают: чаще всего требуются предварительные работы по стабилизации грунтов. Для этого используется машина под названием «рисайклер». Это слово наводит на мысль о повторном использовании чего-то, и действительно, рисайклеры применяются при реконструкции старых дорог, в тех случаях, когда новое покрытие делается на основе переработки старого. Однако при стабилизации грунтов рисайклер просто перемешивает в бункере взятую на месте почву с разного рода органическими и неорганическими добавками, такими как цемент, известь, золы-уносы, вспененные битумы и т. д. Уложив полученную смесь на место будущей дороги и уплотнив ее, строители получают хорошо подготовленное основание.

Теперь можно класть подстилающий слой из песка. Песок используется средний и крупный — чем крупнее песок и чем меньше в нем глинистых частиц, тем быстрее и легче будет отводиться через него вода в кювет. Толщина подстилающего слоя варьируется в диапазоне 50−60 см. Песок разравнивается грейдерами и бульдозерами и уплотняется с помощью катков.

Каменное ложе

Теперь приходит время укладки основания, в качестве которого обычно выступает щебень. Тут тоже есть немало технологических тонкостей. Щебень различается как по гранулометрическим параметрам (размер и форма), так и по марке прочности. Марки 600 и 800 — это щебень из сравнительно мягких известковых доломитовых пород, а щебень марок 1000 и 1200 происходит из гранитов, добываемых в Карелии. Понятно, что известковый щебень и менее прочный, и выдерживает меньше циклов оттаивания-заморозки. Но все же он применяется при строительстве дорог низших категорий с невысокими нагрузками и низкой интенсивностью движения. В дорогах первой технической категории используется гранитный щебень марок 1000 и 1200. Насыпать на подстилающий слой «разнокалиберный» щебень — значит безнадежно испортить дорогу.

В реальности к месту строительства щебень поставляется в виде фракций, внутри которых размеры отдельного камешка не могут выходить за пределы заданного диапазона, например 40−70 мм. Это самая крупная фракция, которая укладывается сразу на уплотненный дренажный слой. Далее насыпается более мелкая фракция (20−40 мм), затем еще более мелкая (5−20 мм). Смысл всего этого действа в том, что щебень нижнего слоя расклинивается более мелким, или, иначе говоря, мелкая фракция заполняет пустоты среди камешков фракции крупной. Так достигается прочность основания. При этом немалое значение имеет и форма щебня. Современное дробильно-сортировочное оборудование придает ему кубовидную форму; напротив, если щебень «лещадный», то есть вытянутый и тонкий (похож на леща), расклинить его практически невозможно. На дороге, в основание которой положен лещадный щебень, асфальтобетонное покрытие будет ломаться под колесами, как шоколад.

Однако просто уложить щебень пофракционно (толщина основания равна примерно 24−28 см) и уплотнить его катками иногда бывает недостаточно. Для дорог первой технической категории, которые подвергаются наиболее интенсивным нагрузкам, в основание укладывается так называемый «тощий» цементобетон. Тощий он потому, что включает в себя меньшее количество связующих веществ по сравнению с бетонами, используемыми в строительстве и промышленности. По этой причине бетон для дорожной одежды менее прочный, но для основания этой проч­но­сти вполне достаточно.

«Сложнее всего сделать качественное земляное полотно и качественную основу, — объясняет Сергей Куличков, генеральный директор подмосковной дорожностроительной компании “Дортрансстрой”. — Тех, кто укладывает асфальт, можно назвать “белой костью” среди дорожников - им проще, они всегда идут по чистому ровному основанию. А тем, кто возводит земляное полотно и нижние слои дорожной одежды, приходится иметь дело с грунтовыми водами, с грунтами, далеко не каждый из которых пригоден для устройства основания или насыпи, с огромными массами песка и щебня. И именно качеству этих работ у нас в стране зачастую уделяется недостаточное внимание».

В Европе щебня не жалеют

Следующий этап строительства дороги — укладка асфальтобетонного покрытия, и оно также строится из нескольких слоев. Нижний слой — это, как правило, крупнозернистая пористая асфальтобетонная смесь. Выше идут слои из более плотных смесей. Вообще асфальтобетонные смеси различаются по типам и маркам. Марка обозначает состав смеси, наличие в ней щебня тех или иных марок прочности, минеральных порошков, битумов и прочих добавок. Тип определяется процентной долей щебня в составе смеси.

«Надо признать, что в Европе уделяется больше внимания качеству материала в асфальтобетонной смеси, - говорит Сергей Куличков. — Например, вместо трех фракций щебня у нас на Западе применяется пять-шесть фракций. Также при строительстве европейских дорог там предпочитают использовать высокощебенистые смеси. Если в составе российского типа А находится до 45−50% щебня, и это максимум, то иностранные компании применяют асфальтобетонные смеси с содержанием щебня до 70%, что, конечно, придает их дорожному покрытию дополнительную прочность».

Т

В последнее время есть тенденция дополнительно по­крывать асфальтобетон так называемыми слоями износа. Этот слой имеет толщину 1−1,5 см и не обладает прочно­стью и долговечностью асфальтобетона, однако выполняет функцию его защиты. По прошествии трех-четырех лет, после того как интенсивное движение и шипы зимних шин полностью истончат этот слой, его просто заменяют. Это гораздо проще, чем восстанавливать разрушенное асфальтовое покрытие с помощью фрезы и асфальтоукладчика. Одна из наиболее известных технологий создания cлоя износа называется «чипсил» (англ. - chip seal), ее также используют для косметического ремонта дорожного покрытия. Суть ее в том, что на асфальтобетонную поверхность выливают горячий битум, на который затем рассеивают мелкодисперсный щебень. С этой технологией сталкивались, наверно, все, кто водит автомобиль. Почему-то в нашей стране обычно открывают движение по обработанной «чипсилом» дороге еще до того, как битум затвердеет. Возможно, проезжающие автомобили вносят свой вклад в уплотнение слоя износа, но барабанящие по днищу мелкие камешки все же слегка нервируют.

Миллиметры асфальта

Несмотря на бытующее представление о дорожном строительстве как о низкотехнологичной и малоавтоматизированной сфере, его можно с полным правом назвать сегодня оазисом хайтека. Даже на этапе земляных работ роль человеческого фактора может быть сведена к задачам контроля за работой техники. Достаточно загрузить в компьютер землеройной машины CAD-модель местно­сти, и электроника с помощью GPS сама привяжет эту модель к ландшафту, не позволяя экскаватору копать глубже, мельче, шире или уже, чем предусмотрено проектом. То же самое касается грейдеров, которые профилируют насыпь или слой щебня в соответствии с параметрами, заданными бортовой электроникой и навигацией.

Схожие технические чудеса можно наблюдать и в другой дорожно-строительной технике. Еще со времен древних римлян дорожное покрытие имеет слегка выпуклый к центру профиль — ну конечно же для того, чтобы избежать образования луж. Нечто подобное есть и у современных дорог. Согласно нормативам, на прямых участках дороги этот уклон составляет 20, а на виражах — 30−40 промилле. В общем, речь идет о величинах, практически не заметных глазу и уж точно не высчитываемых «на глазок». Зато придерживаться заданных параметров вполне по силам автоматике, установленной на машинах. Вот пример. Капитальный ремонт дороги (в отличие от пресловутого «ямочного» ремонта) осуществляется с помощью так называемой фрезы — фрезеровочным барабаном машина срезает слой разрушенного асфальтобетонного покрытия. Затем асфальтоукладчик кладет на это место сформированный им и уже частично уплотненный слой асфальта. В недавние времена, когда управление фрезой осуществлялось пре­иму­ще­ствен­но оператором, случались значительные отклонения от заданной глубины срезания (например, шесть сантиметров вместо трех). В итоге в этом месте укладывался дополнительный трехсантиметровый слой асфальтобетона, что влекло за собой перерасход материалов и увеличение стоимости работ. В наши дни ничего подобного не происходит. С помощью электроники и ультразвуковой системы нивелировки фреза срезает покрытие ровно на заданную глубину, причем с учетом профиля дороги. Асфальтоукладчик (также с соблюдением толщины и профиля) кладет на ремонтируемый участок новый слой асфальтобетона.

Все хорошее — дорого

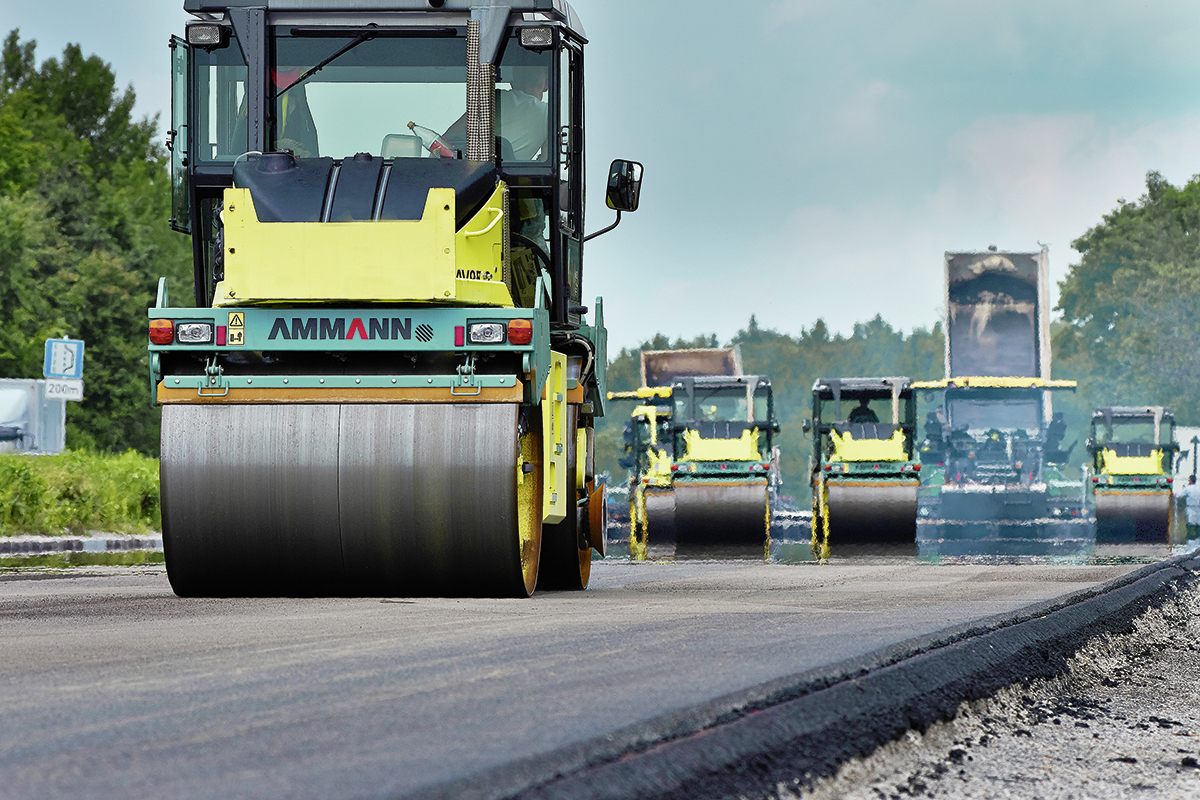

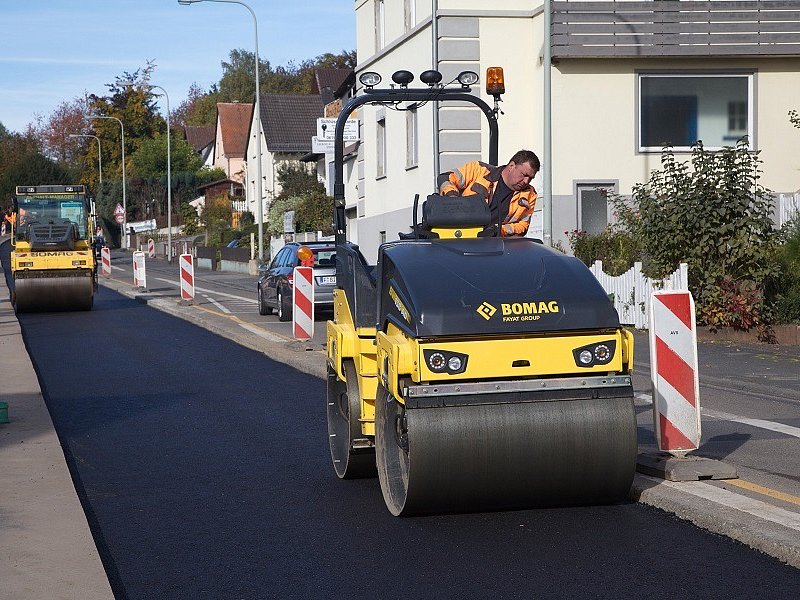

Современные катки, выпускаемые такими известными компаниями, как BOMAG и HAMM, просто напичканы интеллектуальной электроникой. Например, машина подобного класса через каждые несколько сантиметров замеряет параметры уплотняемого материала и в режиме реального времени передает все эти данные на пульт оператора, где рисуется карта работ, привязанная к местности с помощью GPS. Такие системы, как Variocontrol или Asphalt Manager, дают возможность в автоматическом режиме варьировать процесс уплотнения, заставляя валец катка не просто прокатываться по поверхности, но и на некоторых участках совершать дополнительные колебательные движения вдоль собственной или вертикальной оси (валец как будто «поколачивает» или «поглаживает» лежащий под ним щебень, песок или асфальтобетон). Так достигается наилучшая компоновка уплотняемого материала.

Однако доступна ли подобная «умная техника» всем дорожным строителям России? «Конечно нет, — замечает Сергей Куличков. — Мы, те, кто ближе к Москве, можем работать и с иностранными кредитами, и с частными инвестициями — отсюда больше возможностей. Един­ствен­ное упование дорожников в небогатых регионах - федеральные деньги, которых, как всегда, не хватает. Система управ­ле­ния тем же экскаватором с помощью навигации стоит немало: на оснащение ею единицы техники нам приходится тратить около $150 000. А в регионах эксплуатируется дешевая техника, стоимость катка или экскаватора там не превышает $30−50 тысяч. Покупать для нее дополнительное оборудование, которое окажется в три-четыре раза дороже самой машины, — увы, непозволительная роскошь».

В завершение беседы с Сергеем Куличковым нам захотелось узнать мнение профессионального дорожника о том, обречена ли Россия на плохие дороги и не мешает ли нам обзавестись качественными магистралями наш суровый и переменчивый климат.

«Никаких естественных причин, препятствующих тому, чтобы у России были качественные долговечные дороги, нет, — считает Сергей. — В настоящее время существуют техника и технологии, с помощью которых этого легко добиться. Вопрос прежде всего в контроле качества исходных материалов и исполнения работ. Причем повысить планку в отношении параметров качества необходимо на государственном уровне. Хорошие дороги - это вопрос желания и должной организации. Тогда деньги, которые сейчас вкладываются, — а сейчас в нашей сфере распространено частно-государственное партнерство - однажды себя оправдают».

Оборудование для дорожного покрытия – Pavement Interactive

Стабилизаторы/реклаймеры

Стабилизатор/реклаймер – это транспортное средство двойного назначения. Эти машины имеют большое лезвие ротора, которое можно использовать для резки и измельчения поврежденного или старого дорожного покрытия, а также для смешивания извести, летучей золы или цемента с основанием для стабилизации бедных грунтов.

Фрезерные станки

Верхний слой срезается с существующего дорожного покрытия, чтобы обеспечить относительно гладкую поверхность для укладки.

Фрезерование также широко используется для удаления поврежденного поверхностного слоя с существующего дорожного покрытия. Фрезерные станки являются основным методом удаления старого материала дорожного покрытия HMA перед нанесением верхнего слоя. Они могут быть оснащены автоматическим контролем уклона для восстановления как продольного, так и поперечного уклона и могут устранять большинство существующих искажений дорожного покрытия. Фрезерование также позволяет получить шероховатую поверхность с бороздками, которая увеличивает площадь поверхности существующего дорожного покрытия по сравнению с поверхностью без канавок. Увеличение площади поверхности зависит от типа, количества, состояния и расстояния между зубьями режущего барабана, но обычно находится в диапазоне от 20 до 30 процентов, что требует соответствующего увеличения липкости (на 20-30 процентов больше) по сравнению с нешлифованная поверхность. Фрезерование выгодно, потому что оно:

  • Обеспечивает RAP для операций по переработке.
  • Эффективно удаляет испорченное дорожное покрытие, непригодное для удерживания в верхнем покрытии.
  • Обеспечивает поверхность с высокой устойчивостью к скольжению, пригодную для временного использования транспортными средствами до тех пор, пока не будет уложена окончательная поверхность.
  • Позволяет поддерживать или переустанавливать линии бордюров и желобов перед наложением HMA.
  • Обеспечивает эффективную технику удаления материала вблизи надземных сооружений, чтобы сохранить зазоры для мостовых конструкций, светофоров и надземных коммуникаций.

Рисунок 1: Фрезерный станок, вид сбоку.

Рис. 2: Режущие насадки на вращающемся барабане.

Грейдеры

Вместо фрез можно использовать грейдеры, если основанием является грунт или гравий. Это транспортные средства с большими лезвиями, которые создают широкую плоскую поверхность для укладки асфальта.

Рис. 3: Грейдер готовит земляное полотно на участке SR 528 в Мэрисвилле, штат Вашингтон.

Подметальные машины

Подметальные машины очищают поверхность дороги после ее фрезерования или планировки. Это необходимо, потому что чрезмерное количество пыли и мусора на земле может помешать надлежащему сцеплению между асфальтом и базовым слоем. Крупные куски мусора также могут стать причиной неравномерного уплотнения асфальта.

Рисунок 4: Подметальная машина.

Завод периодического действия

Завод периодического действия, который производит ТМА отдельными партиями, является более старым из двух типов предприятий по производству ТМА; это было не раньше 1970-х годов барабанные установки стали популярным вариантом производства HMA. Типичные объемы партий составляют от 1,5 до 5 тонн HMA, и на изготовление каждой партии может уйти от 15 до 45 секунд.

Рисунок 5: Завод периодического действия

Завод барабанного типа

Заводы барабанного типа, производящие ТМА в непрерывном режиме, обычно обеспечивают более высокую производительность, чем заводы периодического действия, при сопоставимой стоимости. Типичная производительность барабанных установок варьируется от 100 до 900 тонн в час в зависимости от конструкции барабана.

Рис. 6: Установка непрерывного или барабанного типа.

Самосвалы

Самосвалы перевозят горячий асфальт с завода на строительную площадку. Существует много видов самосвалов:

  • Концевой самосвал: разгрузите их груз, подняв переднюю часть и позволив грузу соскользнуть вниз по днищу кузова и выйти через задний борт. Они являются самым популярным типом транспортных средств, потому что они многочисленны, маневренны и универсальны.
  • Нижняя или нижняя разгрузка: самосвалы с нижней разгрузкой разгружают свой полезный груз, открывая ворота в нижней части кузова. Внутренние стенки кузова имеют наклон, чтобы направить всю полезную нагрузку через открытые ворота. Скорость разгрузки можно контролировать степенью открытия ворот, и разгрузка обычно размещается в виде удлиненной кучи, называемой валком, перед асфальтоукладчиком путем движения грузовика вперед во время разгрузки. Для валков требуется специальный MTV (транспортное средство для транспортировки материала) для подачи HMA в асфальтоукладчик.
  • Живое дно или flo-boy: Самосвалы с живым днищем имеют конвейерную систему в нижней части кузова для выгрузки полезной нагрузки. HMA выгружается из задней части кровати, не поднимая кровать. Самосвалы с живым днищем дороже в использовании и обслуживании из-за конвейерной системы, но они также могут уменьшить проблемы сегрегации и могут устранить некоторые вредные типы контакта кузова грузовика с асфальтоукладчиком (поскольку платформа не поднимается во время разгрузки).
Рис. 7: Концевой самосвал укладывает WMA в скип.

Транспортные средства для транспортировки материалов

Транспортные средства для транспортировки материалов (MTV) используются для помощи укладчику в приемке HMA. Большинство асфальтоукладчиков оборудованы для приема HMA непосредственно из самосвалов или самосвалов с подвижным днищем, однако в определенных ситуациях может быть необходимо или целесообразно использовать MTV. Для укладки дорожного покрытия с использованием донных самосвалов и валков требуется подъемник для валков MTV, в то время как другие MTV используются для обеспечения дополнительного нагнетательного объема, что выгодно, поскольку позволяет асфальтоукладчику работать непрерывно без остановки, сводит к минимуму время ожидания грузовика на участке укладки и может свести к минимуму количество заполнителя. сегрегация и перепад температур.

Рисунок 8: Транспортное средство для перевозки материалов или челночная тележка.

Асфальтоукладчики

Асфальтоукладчик представляет собой самоходную бесформенную укладочную машину с плавающей плитой. HMA загружается спереди, перемещается назад с помощью набора лопастных питателей (ленточных конвейеров), распределяется с помощью набора шнеков, затем выравнивается и уплотняется с помощью виброрейки. Этот набор функций можно разделить на две основные системы:

  • Трактор: Трактор содержит систему подачи материала, которая принимает HMA в передней части асфальтоукладчика, перемещает его сзади и распределяет на требуемую ширину в подготовка к выравниванию и уплотнению стяжки.
  • Стяжка
  • : наиболее важным элементом асфальтоукладчика является самовыравнивающаяся стяжка, которая определяет профиль укладываемого HMA (Roberts et al., 1996 [1] ). Разглаживающая плита берет головку HMA из системы подачи материала, отбивает ее нужной толщины и обеспечивает первоначальное уплотнение мата. На рис. 5 показаны компоненты стяжки и шесть основных сил, действующих на стяжку, которые определяют ее высоту и, следовательно, толщину дорожного покрытия.

Разглаживающая плита помогает контролировать количество материала, выдавливаемого на базовый слой, выравнивая асфальт на земле. Это также помогает обеспечить ровную поверхность для уплотнения независимо от состояния базового слоя. Тем не менее, базовый слой должен быть достаточно ровным, чтобы предотвратить растрескивание в будущем.

Рис. 9: Типичная асфальтоукладочная машина.

Уплотнители/катки

Для уплотнения HMA доступны три основных вида оборудования: (1) выглаживающая плита, (2) каток со стальными колесами и (3) каток с пневматическими шинами. Каждая единица оборудования уплотняет HMA двумя основными способами:

  1. Путем приложения своего веса к поверхности HMA и сжатия материала под зоной контакта с землей. Поскольку это сжатие будет больше при более длительных периодах контакта, более низкая скорость оборудования приведет к большему сжатию. Очевидно, что более высокий вес оборудования также увеличивает степень сжатия.
  2. Путем создания напряжения сдвига между сжатым материалом под зоной контакта с землей и соседним несжатым материалом. В сочетании со скоростью оборудования это дает скорость сдвига. Снижение скорости оборудования может уменьшить скорость сдвига, что увеличивает напряжение сдвига. Более высокие напряжения сдвига в большей степени способны преобразовать агрегат в более плотные конфигурации.

Эти два средства уплотнения HMA часто вместе называются «уплотняющими усилиями».

Разглаживающая плита

Приблизительно от 75 до 85 процентов от теоретической максимальной плотности, или плотности по рису, будет получено, когда смесь выйдет из-под плиты.

Катки со стальными колесами

Катки со стальными колесами представляют собой самоходные уплотняющие устройства, в которых используются стальные барабаны для уплотнения нижележащего HMA. Они могут иметь один, два и даже три барабана, хотя чаще всего используются тандемные (2-барабанные) катки. Барабаны могут быть статическими или вибрационными и обычно имеют ширину от 35 до 85 дюймов и диаметр от 20 до 60 дюймов. Вес катка обычно составляет от 1 до 20 тонн.

Некоторые катки со стальными колесами оснащены вибрационными валами. Вибрация барабана добавляет динамическую нагрузку к статическому весу катка, создавая большее общее усилие уплотнения. Вибрация вальца также снижает трение и блокировку заполнителя во время уплотнения, что позволяет частицам заполнителя перемещаться в конечные положения, которые создают большее трение и блокировку, чем можно было бы достичь без вибрации. Как правило, сочетание скорости и частоты, которое приводит к 10-12 ударам на фут, является хорошим. При 3000 полуколебаний в минуту это дает скорость 2,8–3,4 мили в час.

Рис. 10: Каток со стальными колесами

Катки с пневматическими шинами

Катки с пневматическими шинами представляют собой самоходные уплотняющие устройства, в которых используются пневматические шины для уплотнения нижележащего HMA. Катки с пневматическими шинами используют набор гладких (без протектора) шин на каждой оси; обычно четыре или пять на одной оси и пять или шесть на другой. Шины на передней оси выровнены с промежутками между шинами на задней оси, чтобы обеспечить полное и равномерное уплотнение по всей ширине катка. Усилие уплотнения регулируется изменением давления в шинах, которое обычно устанавливается в диапазоне от 60 до 120 фунтов на квадратный дюйм. В дополнение к статическому сжимающему усилию катки с пневматическими шинами также развивают месящее действие между шинами, что приводит к перераспределению заполнителя внутри HMA. Поскольку битумное вяжущее имеет тенденцию прилипать к холодным шинам больше, чем к горячим, область шин часто изолируют резиновым матом или фанерой, чтобы поддерживать температуру шин, близкую к матовой, во время качения.

Рисунок 11: Ролик с пневматическими шинами, уплотняющий уплотнение для стружки.

Каталожные номера

  • Руководство по асфальтовым покрытиям штата Вашингтон , Washington Asphalt Pavement Association, Inc., 2002
Сноски    (↵ возвращается к тексту)

  1. Робертс, Ф.Л., Кандхал, П.С., Браун, Э.Р., Ли, Д.Ю., и Кеннеди, Т.В. (1996). Горячие асфальтобетонные материалы, проектирование и изготовление смесей . Образовательный фонд Национальной ассоциации асфальтоукладчиков. Лэнхэм, Мэриленд ↵

Профессиональное оборудование для укладки асфальта — Burnaby Blacktop

В районе Большого Ванкувера Burnaby Blacktop является одной из ведущих компаний по укладке асфальта, предоставляющей услуги по укладке асфальта, что является одним из самых надежных и доступных вариантов укладки, доступных для жилых, коммерческих и общественные места. Наша команда профессионально обучена использованию специального оборудования, чтобы гарантировать, что каждый проект по укладке асфальта в Ванкувере будет завершен наиболее эффективным и действенным способом.

Вот часть уникального оборудования, используемого бригадой по укладке асфальта в Burnaby Blacktop, если вы наняли ее в качестве подрядчика по укладке асфальта.

Регенераторы

Регенераторы — это транспортные средства, предназначенные для резки и разрушения старого дорожного покрытия, подлежащего замене. Роторы на этих транспортных средствах также часто используются для смешивания извести, цемента и других материалов с фундаментом, чтобы помочь стабилизировать плохую поверхность слоя.

Фрезерные станки

После использования регенератора, фрезерные станки удаляют верхний слой существующего дорожного покрытия, чтобы создать основу для работы асфальтовой компании. Фрезерные станки создают поверхность с высоким коэффициентом трения, по которой можно ездить, работая над конечным продуктом. Эти инструменты также могут работать как грейдеры вместо специальной грейдерной машины.

Грейдеры

Если основание участка, подлежащего мощению, состоит из твердой земли или гравия, вместо фрезерной машины можно использовать грейдер, чтобы создать ровную поверхность для укладки асфальта. Плоские поверхности имеют ключевое значение как для управляемости, так и для того, чтобы избежать необходимости искать какие-либо серьезные варианты ремонта асфальтированных подъездных путей или ремонт асфальтовых дорог в будущем.

Подметальные машины

После фрезерования или планировки подметальные машины очищают дорожное покрытие от камней и мусора. Мало того, что они могут нанести ущерб транспортным средствам, но избыток этого типа мусора будет препятствовать связыванию свежеуложенного асфальта с поверхностью основания.

Асфальтоукладчики

Наконец, мы подошли к асфальтоукладчикам – машинам, которые фактически отвечают за укладку асфальтового материала, часто доставляемого самосвалом. Асфальтоукладчики, как правило, представляют собой самоходные машины, ответственные за равномерное распределение асфальта по только что выровненной и очищенной поверхности. Асфальт загружается в переднюю часть асфальтоукладчика и медленно распределяется в задней части машины. Стяжка предназначена для выравнивания материала на земле по мере его распределения.

Компакторы

После того, как асфальт уложен, работа подрядчика по асфальтированию, работающего с уплотнителем, заключается в усадке и уплотнении нового поверхностного слоя. Вес катка в дополнение к низким скоростям работает вместе, чтобы спрессовать асфальт в твердую, однородную и прочную конечную поверхность.

Несмотря на то, что каждая асфальтовая компания должна пройти профессиональную подготовку по использованию специального оборудования, чтобы гарантировать, что каждый проект по укладке асфальта в Ванкувере будет выполнен максимально эффективно и результативно, не все из них.
