Холодный ресайклинг серия WR | Функциональный принцип

Машина WR оснащена мощным фрезерно-смесительным ротором, а также ультрасовременной системой впрыска. С помощью фрезерно-смесительного ротора холодный ресайклер за один рабочий проход фрезерует асфальтобетонное покрытие, измельчает его, добавляет вяжущие и воду посредством точной дозировки, и тщательно перемешивает полученную смесь. Полученные таким образом прямо на месте новые несущие слои отличаются очень высокой несущей способностью.

Широкий диапазон применения

Автоматизированные функции для эффективной эксплуатации

Высокоточные системы дозирования для добавления вяжущего

Экономичный двигатель и эффективные системы диагностики

Концепция полного обзора и комплексная система камер

Безупречный эргономичный дизайн и простота управления

Великолепная проходимость

Высокая производительность фрезерования и смешивания

Система рулевого управления специально подбирается под рабочие условия

Ресайклинг с предварительным распределением цемента

Для создания нового гидравлически стабилизированного несущего слоя распределитель вяжущего производства компании Streumaster распределяет на поверхности полотна слой цемента. За ним следует цистерна с водой. Надежный фрезерно-смесительный ротор холодного ресайклера WR гранулирует поврежденное покрытие. Одновременно с этим происходит смешивание цемента и распыленной водой. После этого грейдер выполняет профилирование подготовленной таким образом однородной строительной массы, а грунтовые катки HAMM осуществляют ее уплотнением.

Ресайклинг с предварительным распределением цемента и битумной эмульсии

Распределитель вяжущего производства компании Streumaster предварительно распределяет на поверхности полотна небольшое количество цемента. За ним следует цистерна с водой и эмульсией. Надежный фрезерно-смесительный ротор холодного ресайклера WR гранулирует поврежденное покрытие. Одновременно с этим происходит примешивание цемента, а через две раздельные разбрызгивающие поперечины с микропроцессорным управлением в смесительную камеру впрыскивается вода и эмульсия. После этого грейдер выполняет профилирование подготовленной таким образом однородной строительной массы, а грунтовые катки HAMM осуществляют ее уплотнением.

Ресайклинг с добавлением цементно-водной суспензии и битумной эмульсии

За цистерной с бутумом следует установка для приготовления цементно-водной суспензии. Цистерна с бутумом и установка для приготовления цементно-водной суспензии обеспечивают фрезы WR 240 / WR 240i, WR 250 вяжущими для переработки поврежденного дорожного полотна. Надежный фрезерно-смесительный ротор ресайклера гранулирует поврежденное покрытие. Одновременно с этим через две раздельные разбрызгивающие поперечины с микропроцессорным управлением подаются цементно-водной суспензия и битумная эмульсия. После этого грейдер выполняет профилирование подготовленной таким образом однородной строительной массы, а грунтовые катки HAMM осуществляют ее уплотнением.

Прочие сферы применения

Спектр применений

Широкий ассортимент машин WIRTGEN серии WR позволяет предлагать подходящие решения для любых задач в сфере стабилизации грунта и холодного ресайклинга.

Перейти в раздел Стабилизация грунта

Наши ресайклеры задействованы по всему миру

Холодный ресайклинг in situ | Сферы применений

Холодный ресайклинг по методу in situ – экологически чистое, экономичное решение

В случае, если несущая способность верхнего слоя асфальтового покрытия начинает сдавать позиции, то без полного восстановления дорожной одежды не обойтись. Новый тренд: экологически чистые, экономичные решения, основанные на повторном использовании переработанного строительного материала.

Метод холодного ресайклинга?

Технология холодной переработки «на месте» (in-situ) заключается в том, что отработанный строительный материал не покидает строительную площадку, а обрабатывается прямо на месте и сразу же используется при укладке нового слоя. Это позволяет не только уменьшить количество ходок грузовых автомобилей к месту переработки, но и сократить продолжительность строительных работ.

«Ресурсосберегающие технологии востребованы как никогда. Технология холодной переработки от компании WIRTGEN испытана на протяжении многих лет и отлично удовлетворяет требования будущего».

Холодные ресайклеры WIRTGEN

Одна технология, разные сферы применения

Компания WIRTGEN, лидер в сфере холодного ресайклинга, предлагает различные технологии и варианты, способные учитывать местные особенности и требования. Как правило, все ресайклеры базируются на одной технологии: сначала происходит распределение небольшого количества цемента, затем асфальтовый слой гранулируется до желаемой глубины, после чего гранулят перемешивается со связующим веществом, водой и битумной эмульсией или вспененным битумом, затем такая смесь укладывается и уплотняется.

Разница заключается в способе укладки нового покрытия:

при использовании холодного ресайклера серии CR от WIRTGEN для укладки асфальта требуется, как правило, асфальтоукладчик. Подготовленная холодным ресайклером смесь передается в смесительную камеру асфальтоукладчика, который производит ее последующую укладку и уплотнение.

При использовании холодных ресайклеров серии WR для укладки асфальта асфальтоукладчик, как правило, не требуется. Перед уплотнением грейдер профилирует строительный материал.

Подсоединенный к машине бак для воды и, при необходимости, цистерны с эмульсией или битумом, снабжают агрегаты холодной переработки необходимыми материалами.

Вариант укладки: комплекс машин для холодного ресайклинга с ресайклером серии CR

Холодный ресайклер WIRTGEN передает переработанную смесь напрямую в смесительную камеру асфальтоукладчика для последующей укладки асфальта. Затем выполняется уплотнение.

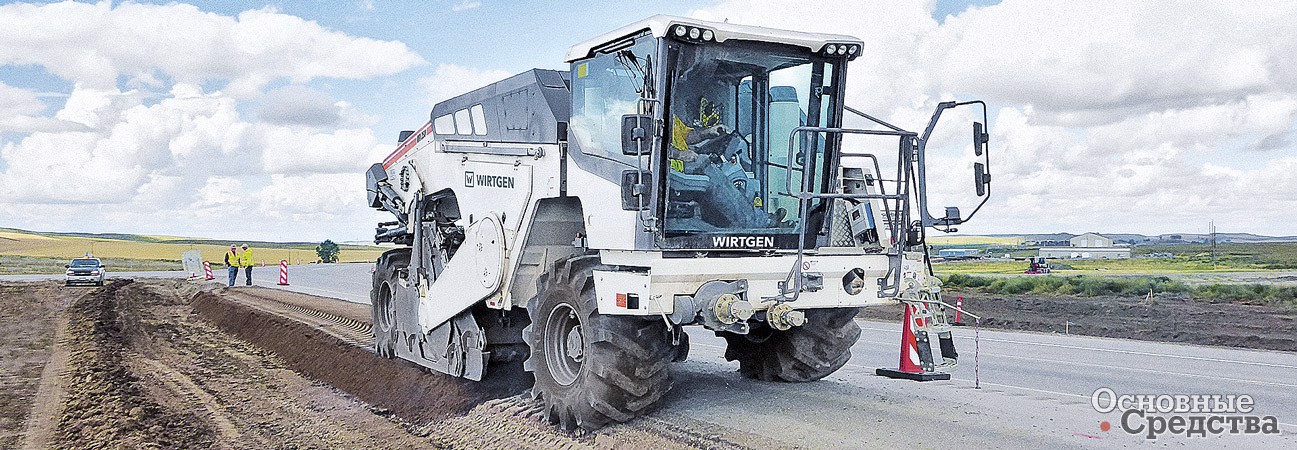

Вариант укладки: комплекс машин для холодного ресайклинга с колёсным ресайклером серии WR

Холодный ресайклер WIRTGEN и стабилизатор грунта серии WR гранулирует повреждённые слои. Одновременно вмешивается предварительно распределенный цемент и битум, а также впрыскивает воду. Затем выполняется уплотнение.

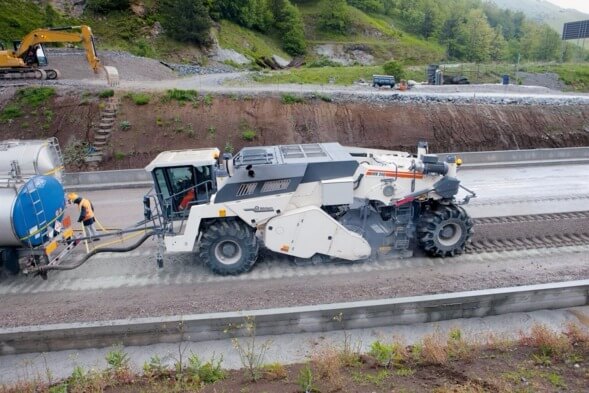

Автопоезд машин холодной переработки, состоящий из цистерны, холодного ресайклера WR 240 и катка HAMM , позволит создать стабильную поверхность, которая при необходимости может быть введена в эксплуатацию и без слоя износа.

Основное вяжущее в процессе холодного ресайклинга: вспененные битумы

Он получается путем впрыскивания под высоким давлением небольшого количества воды и воздуха в разогретый битум.

Вода испаряется, а битум вспенивается, внезапно увеличивая свой объем в 15-20 раз. Затем битумную пену через форсунку подают в смеситель. Лучше всего она подходит для смешивания с холодными и влажными дорожно-строительными материалами. Качество вспененного битума характеризуется, прежде всего, параметром «степень расширение» и «период полураспада». Чем выше степень расширения и время периода полураспада, тем лучше вспененный битум будет пригоден для технологической обработки.

Лабораторное оборудование WIRTGEN: Предварительная проверка для определения качества смеси

Ремонт асфальта в виде мобильной строительной площадки

Холодная переработка с использованием вспененного битума в качестве вяжущего представляет собой широко известный по всему миру способ, который во многих странах все чаще пользуется популярностью у ведомств дорожного строительства и строительных компаний как метод ремонта дорог, а в некоторых государствах он уже возведен в ранг стандартной технологии.

Он позволяет укладывать гибкие, долговечные слои. В составе дорожной одежды они образуют идеальную основу для последующего асфальтного покрытия при уменьшенной толщине слоя. Вспененный битум получается при использовании современных технологий из нагретого до температуры 175  C обычного битума. Добавление вяжущего в минеральную смесь осуществляется на месте проведения ремонтных работ в агрегатах холодной переработки серии CR от WIRTGEN или в агрегатах холодной переработки серии WR точно через системы впрыска с микропроцессорным управлением. Это позволяет создавать мобильные строительные площадки.

Преимущества

Примеры из практики: проекты холодного ресайклинга по методу in situ

Оборудование John Deere

Ресайклеры и стабилизаторы грунта | Виртген

Утилизация поврежденных асфальтовых покрытий и стабилизирующих поверхностей

Холодные ресайклеры используются для подготовки асфальтового покрытия на месте. В этом процессе существующее дорожное покрытие гранулируется с помощью фрезерно-смесительного ротора и подготавливается путем добавления точного количества битумных вяжущих, цемента и воды. В результате получается однородный материал, который можно использовать для непосредственного ремонта поверхности. Стабилизаторы грунта используют фрезерно-смесительный ротор для смешивания предварительно распределенных вяжущих веществ, таких как известь или цемент, с существующим, менее устойчивым грунтом, и превращают его в высококачественный материал непосредственно на месте.

Стабилизаторы, буксируемые трактором

Стабилизатор, буксируемый трактором, может быть прикреплен к трактору несколькими быстрыми движениями. Регулируемая пластина ротора обеспечивает однородное качество смешивания вяжущего и грунта. Боковые пластины, которые перемещаются на салазках, механический ременный привод с каждой стороны и эффективный фрезерно-смесительный ротор способствуют высокой производительности. В процессе улучшения почвы стабилизатор, буксируемый трактором, создает почву, подходящую для укладки и уплотнения, а в процессе стабилизации почвы он создает несущие поверхности.

загрузок

Рабочая ширина макс.

Рабочая глубина

Рабочий вес, CE

Рабочий вес, CE

Продукт №1

WS 220

Рабочая ширина макс.

7 футов 1 дюйм

Рабочая глубина

20 дюймов

Рабочий вес, CE

Рабочий вес, CE

9 910–10 461 фунтов

Посмотреть продукт

Сравнивать

Продукт №1

WS 250

Рабочая ширина макс.

8 футов 2 дюйма

Рабочая глубина

20 дюймов

Рабочий вес, CE

Эксплуатационная масса, CE

10 648–11 376 фунтов

Посмотреть продукт

Сравнивать

Стабилизаторы грунта и холодные ресайклеры

Ресайклеры имеют переменную смесительную камеру и управляемые микропроцессором системы впрыска для добавления битумной эмульсии, воды и вспененного битума. В процессе стабилизации грунта полноприводные вездеходные машины смешивают вяжущие вещества с существующими грунтами, создавая несущие грунты с идеальными свойствами для дальнейших дорожных работ. В процессе холодного ресайклинга существующее дорожное покрытие срезается, а измельченный материал затем гомогенно смешивается с добавленными вяжущими. Затем новая смесь материалов служит основой для базовых курсов.

загрузок

Рабочая ширина макс.

Рабочая глубина

Максимальная мощность

Рабочий вес, CE

Продукт №1

WR 200 XLi

Рабочая ширина макс.

7 футов 10 дюймов

Рабочая глубина

190,7 дюйма

Максимальная мощность

320 кВт / 429 л. с.

Рабочий вес, CE

57 100 фунтов

Посмотреть продукт

Сравнивать

Продукт №1

WR 240i

Рабочая ширина макс.

7 футов 10 дюймов

Рабочая глубина

20,1 дюйма

Максимальная мощность

455 кВт / 610 л. с.

Рабочий вес, CE

67 452 фунта

Посмотреть продукт

Сравнивать

Продукт №1

WR 250i

Рабочая ширина макс.

7 футов 10 дюймов

Рабочая глубина

22 дюйма

Максимальная мощность

563 кВт / 755 л. с.

Рабочий вес, CE

70 548 фунтов

Посмотреть продукт

Сравнивать

Холодные ресайклеры

Холодные ресайклеры серии CR используются для экономичной переработки дорожных покрытий. Вяжущие вещества и вода добавляются в точно дозированных количествах с помощью систем впрыска с микропроцессорным управлением. Холодные ресайклеры с тротуарной плиткой используют процесс нисходящей резки и сразу же повторно укладывают переработанный строительный материал. В крупных проектах, требующих высокой ежедневной производительности, ресайклер передает переработанный строительный материал через встроенный разгрузочный конвейер в бункер материала следующего за ним асфальтоукладчика, который сразу же повторно укладывает его, достигая высокой степени предварительного уплотнения. Кроме того, ресайклеры серии CR можно использовать в качестве высокопроизводительных фрезерных станков.

загрузок

Рабочая ширина макс.

Рабочая глубина

Максимальная мощность

Рабочий вес, CE

Продукт №1

Вт 240 CRi

Рабочая ширина макс.

7 футов 8 дюймов

Рабочая глубина

13,8 дюйма

Максимальная мощность

775 кВт / 1038 л.с.

Рабочий вес, CE

106 924 фунта

Посмотреть продукт

Сравнивать

Продукт №1

Вт 380 CRi

Рабочая ширина макс.

12 футов 6 дюймов

Рабочая глубина

13,8 дюйма

Максимальная мощность

775 кВт / 1038 л.с.

Рабочий вес, CE

116 845 фунтов

Посмотреть продукт

Сравнивать

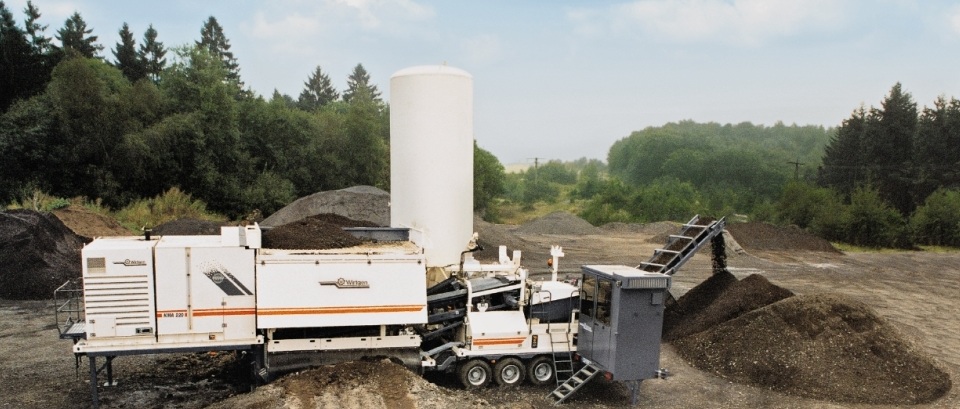

Мобильный смесительный завод холодного ресайклинга

Мобильный смесительный завод холодного ресайклинга прост в транспортировке и быстро устанавливается в непосредственной близости от места эксплуатации. Прочный двухвальный смеситель принудительного действия обеспечивает высокую производительность перемешивания. Системы впрыска с микропроцессорным управлением для добавления широкого спектра связующих веществ обеспечивают точное смешивание материалов по формуле. Поворотный разгрузочный конвейер с широким диапазоном движения позволяет складировать переработанную холодную смесь или непрерывно загружать ее на транспортные средства.

загрузок

Характеристики смешивания

Дизайн

Эксплуатационная масса, CE

Продукт №1

KMA 240i

Характеристики смешивания

265 т/ч

Дизайн

Двухвальная мельница

Рабочий вес, CE

70,217 фунтов

Посмотреть продукт

Лабораторное оборудование

Проекты по холодному рециклингу многогранны, а некоторые даже представляют собой сложную задачу. Хорошо, что можно охватить все базы. Компания WIRTGEN предлагает множество технических инноваций, которые помогут вам безопасно и эффективно достичь поставленной цели. Ассортимент вспомогательного оборудования оптимально дополняет уникальный ассортимент машин WIRTGEN для холодного ресайклинга и стабилизации грунта.

загрузок

Температура битума

Смесительная способность

Энергия удара, макс.

Собственный вес

Продукт №1

WLB 10 S

Температура битума

284 – 392°F

Смесительная способность

Энергия удара, макс.

Собственный вес

595 фунтов

Посмотреть продукт

Продукт №1

WLM 30

Температура битума

Производительность

66 фунтов

Энергия удара, макс.

Собственный вес

485 фунтов

Посмотреть продукт

Продукт №1

WLV 1

Температура битума

Производительность смеси

Энергия удара, макс.

23 Дж

Собственный вес

375 фунтов

Посмотреть продукт
