Гидросистемы автогрейдера ГС 14 02
Почему ломается гидросистема ГС 14 02
Для того чтобы навесное оборудование автогрейдера функционировало в нормальном режиме, в порядке должна быть, прежде всего гидравлическая система. Она состоит из механизмов, благодаря которым соблюдается правильный угол наклона в горизонтальной и вертикальной плоскости.
Причины неисправности гидросистемы ГС 14 02
Узлы гидравлической системы автогрейдера – одно из его наиболее уязвимых мест. Сама машина может служить вам десять и более лет, но вот о ее гидравлике вам придется позаботиться уже через пару лет после покупки.
Не нужно думать, что поломки происходят из-за того, что существующая система гидравлики не совершенна. На самом деле она доказала не единожды свою эффективность на практике. И даже при модернизации моделей автомобилей ее конструкция остается неизменной.
Причина выхода из строя этой системы связана с тяжелыми условиями эксплуатации автогрейдера. Значительные нагрузки, которые оказываются на нее ежедневно, способствуют быстрому износу узлов.
Что можно сделать для того, чтобы продлить срок гидравлической системы? Соблюдать инструкцию по эксплуатации автогрейдера. Несмотря на всю кажущуюся очевидность этой рекомендации, следуют ей далеко не все водители. А потом они же приезжают на СТО и жалуются, что машина им плохо служит. Запомните: чаще всего дело не в механизме, а в том, кто управляет автогрейдером и как он это делает.
Перейти к каталогу запчастей для автогрейдера ГС 14 02
Преимущества покупки узлов в интернете
Если вы заметили, что гидравлика вашего автогрейдера вышла из строя, необходимо приступать к ремонту. А что необходимо для ремонта? Качественные комплектующие.
Вопрос приобретения запчастей для автогрейдера стоит остро для многих россиян. В стационарном магазине не всегда можно найти необходимые узлы и детали. Площадь складов у них обычно небольшая. И потому иметь в наличии запчасти, которые редко продаются – непозволительная роскошь для них.
Решение этой задачи стало более простым делом после того, как появились интернет-порталы по продаже комплектующих. Суть работы таких магазинов заключается в том, что они обслуживают клиентов в онлайн-режиме. Им не нужно оплачиваться труд продавцов и тратиться на содержание торгового зала. Вместо этого они направляют свои усилия на то, чтобы обзавестись максимально вместительным складом, на котором будет все необходимое.
Тем, кто еще сомневается в целесообразности приобретения узлов и деталей для автогрейдера через интернет, приведем пример преимуществ онлайн-покупок:
- Нужную деталь или узел вы выбираете и по каталогу, и вам даже не нужно выходить для этого из дома;
- Вы можете быть уверены в качестве поставляемых магазином «Лидер» комплектующий, поскольку все товары имеют сертификаты, подтверждающие подлинность их происхождения;
- Ассортимент запчастей в нашем магазине намного шире, чем в любом стационарном магазине или у продавцов на рынке.
Для тех покупателей, которым необходимо профессиональная консультация по выбору комплектующих, у нас работает услуга «Обратный звонок». Вы оставляете свой номер телефона, и наш сотрудник перезванивает вам в ближайшее время и помогает решить проблему. Вы можете задать ему вопросы не только по выбору запчасти, но и узнать, как произвести ее самостоятельную замену.
Нужна гидросистема гс-14.02, тормозная система для автогрейдера ГС 14.02 или любая другая запчасть – обращайтесь к нам, и мы доставим вам ее в кратчайшие сроки!
Запчасти к автогрейдеру ГС-14.02
Перейти к разделу

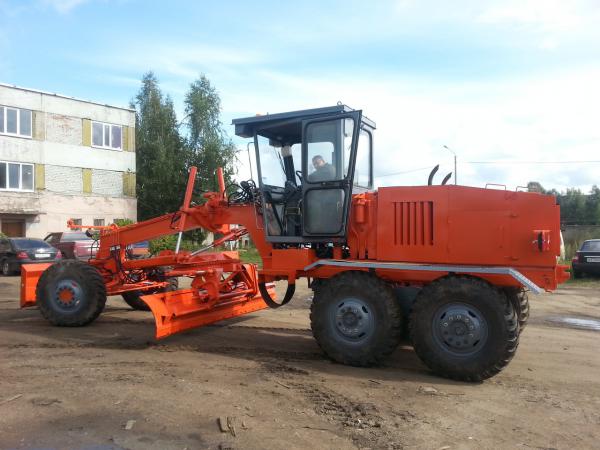

Автогрейдер ГС-14.02 – remspecmash.ru
Запчасти/Автогрейдеры
3 600 000 руб

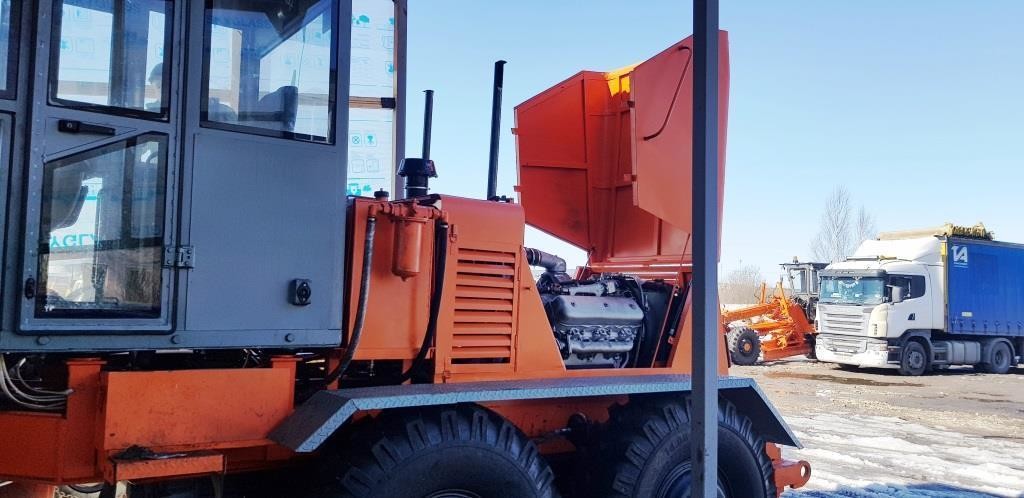

• Капитальный ремонт. Предпродажные испытания
• Двигатель ЯМЗ-236
• Система тормозов – ПГУ
• Ручной тормоз – ПГУ
• Установка кирковщика-рыхлителя
• Трансмиссия — механическая
• Эксплуатационная масса – 13,5т
• Мощность – 150 л.с.
• Новый комплект резины
• Новый комплект стёкол
• Новые рвд, рнд, рти, насосы
• Новый электромонтаж, световые приборы, указатели, реле и датчики
• Новые акб, стартер и генератор, отопитель, радиатор
• Все подшипники и уплотнения меняются в обязательном порядке на новые
• В процессе капитального ремонта конструкционно увеличена прочность наиболее слабых мест автогрейдера: тяговая и основная рама.
• Система электрооборудования 24v. Запуск стартером.
• Также возможен Trade-in (обмен на вашу старую технику)
• Гарантия – 6 месяцев
- Описание
- Характеристики
Назначение и особенности машины
Относится к среднетоннажным, менее 14 т(класс 140) эксплуатационного веса, машинам. Используется при осуществлении масштабных проектов по строительству объектов транспортной инфраструктуры – автомобильных дорог, железнодорожных путей, аэродромов.
Выполняет работы по механизации:
- перемещения грунта, его рыхления, киркования, укладки;
- формирования кюветных траншей, насыпей с различными уклонами;
- распределения инертных материалов по полотну дороги;
- снегоуборки.
Особенности агрегата:
- Колесная формула 1х2х3 – 3-осная, с парой ведущих осей и одной управляемой.
- Работает по грунтам с I по III категорию в условиях температур от +40° С до -40° С.
- Полноповоротный грейдерный отвал с приводом от червячного редуктора обеспечивает профилирование поверхности при движении назад.
- Формирует откосы с углом в 90 град.
- Шарнирное соединение рамы обеспечивает прочное сцепление с неустойчивым грунтом и наклонными плоскостями рабочей площадки.
- Возможность использования 15 видов навесного оборудования.
Допускается установка дополнительных механизмов на переднюю, заднюю полурамы с широкими параметрами в горизонтальной и вертикальной плоскости и с выносом на одну из сторон, что расширяет технологические возможности машины. - Полная обзорность рабочей площадки из кабины, дополнительные фары и проблесковый маяк. Гидравлическое управление рабочим оборудованием.

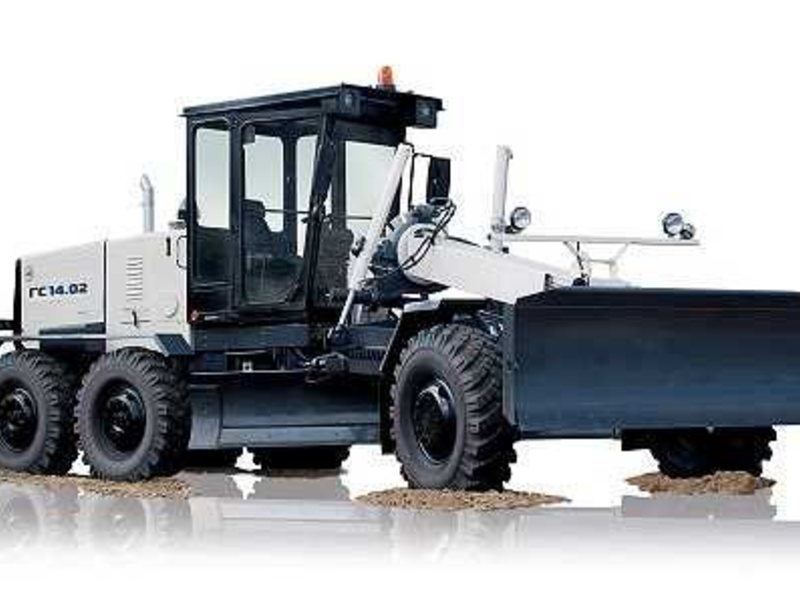

Технические параметры ГС-14.02
Показатели | Ед.изм. | Величины |
Масса эксплуатационная | тн | 13,5 |
Скорость перемещения (min/max) | км/ч | 4,1/34,2 |
Габариты | м | 8,82х2,50х3,48 |
Передачи (вперед/назад) | кол-во | 6/2 |
Uраб.![]() | В | 12 |
Отвал: — габариты | м | 3,74х0,62х0,25 |
— вынос | м | 0,8 |
— зачистка откосов (угол) | град | 90 |
— резание на глубину | м | 0,38 |
— угол резания ножа | град | 49-86 |
Основным сменным оборудованием автогрейдера являются:

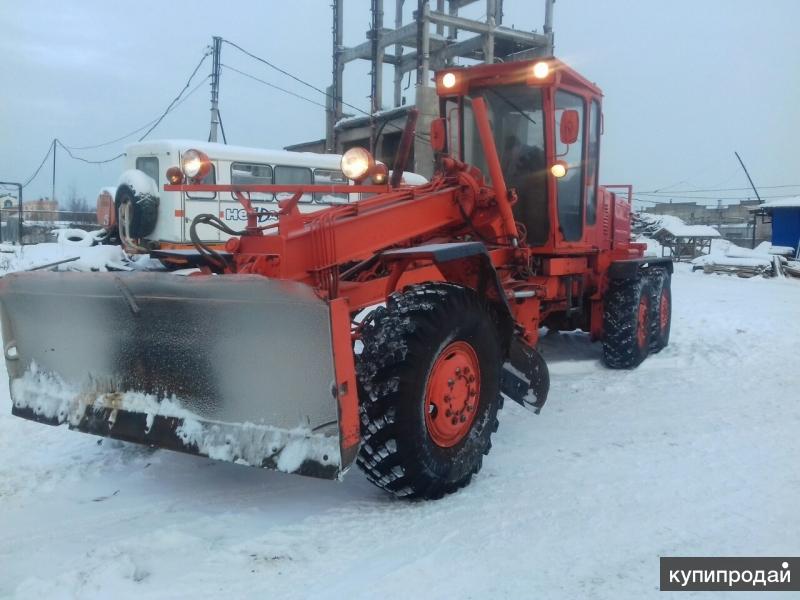

- поворотный отвал бульдозерного типа;
- боковой отвал грейдерного типа;
- кирковщик на 7 – 11 зубьев или рыхлитель, подсоединяемые к задней полураме.
Грейдер ГС 1402 разработан и производится ЗАО «Брянский арсенал». Предприятие известно как поставщик мощной и надежной строительно-дорожной техники. На сегодняшний день оно является единственным производителем в России, выпускающим полный модельный ряд автогрейдеров. Благодаря оптимизации модельного ряда высвободившиеся средства были направлены на устранение недостатков, выявленных при эксплуатации популярных моделей.
Силовые характеристики
Автогрейдер ГС-14.02 оснащен дизельным мотором, при этом есть возможно применять различные модификации. Среди них наиболее используемые двигатели:
Характеристики | Д-260.14 | ЯМЗ-236.Г6 |
Количество цилиндров/тактов | 6/4 | |
Особенности | Цилиндровая группа представлена «мокрыми» гильзами, установленными в ряд | Сечение блока V-образное |
Наличие наддува | Турбинный | Безнаддувный |
Впрыск топлива | Механически регулируемый | |
Охлаждение | Жидкостное | Закрытое жидкостное, принудительное |
Фильтр очистки (сухого типа) | 3-хступенчатый со сменными бумажными патронами | С индикатором заполнения |
Расход топлива, г/кВт*ч, удельный | 227 | 220 |
Средний расход, л\ч | 12 | |
Объем группы цилиндров (л) | 7,12 | 11,5 |
Мощность (кВт) | 101 | 110 |
Max усиление на валу (Нм) | 596,8 | 667 |
Запуск | Посредством стартера |
Рабочие параметры
Технические и эксплуатационные параметры ГС-14. 02:
Силовая установка | ||
Марка | ЯМЗ-236Г6 | Д-260.14 (ММЗ) |
Тип | Дизель на 4 такта | |
Объем цилиндровой группы, л | 11,15 | 7,12 |
Параметр мощности, кВт | 110 | 101 |
Усилие на валу максимальное, Нм | 667 | 596,8 |
Фильтр воздушный | Сменный, сухой | |
Трансмиссия | ||
Изготовитель | ОАО «Псковский завод механических приводов» | |
Марка | ПММЗ | |
Переключение режимов движения | Механическое | |
Количество режимов (передач): передняя задняя | 6 2 | |
Мосты | ||
Угол качания полурам моста, град | +- 16 | |
Межосное расстояние заднего моста, мм | 1420 | |
Весовые параметры, кг | ||
Масса машины, готовой к эксплуатации | 12 850 | |
Нагруженность передней оси | 4 000 | |
Нагруженность тандемной тележки | 8 850 | |
Масса бульдозерного навесного отвала и рыхлителя | 13 280 | |
Параметры по габаритам, мм | ||
Длина – ширина – высота | 8 825 – 2 500 – 3 475 | |
Колесная база, мм | ||
Колея мостов: заднего переднего | 2 050 2 050 | |
Ширина по отвалу бульдозерному, мм | 2 475 | |
База тандемной тележки, мм | 1 420 | |
Емкости заправочные, л | ||
Бак с горючим (дизельное топливо по сезону) | 330 | |
Редуктора трансмиссии | 8 | |
Картер главной передачи | 30 | |
Балансиры (в каждый) | 22 | |
Бак гидросистемы | 120 | |
Картер мотора | 34 | |
Жидкостная система охлаждения (радиатор и бак) | 50 | |
Размерные характеристики отвального устройства, мм | ||
Тип устройства | Грейдерный | |
Длина – ширина – высота | 3 740х620х45 | |
Бульдозерный отвал: длина – высота | 2 475 – 840 | |
Угол спрофилированного откоса, град.![]() | 90 | |
Клиренс отвала | 450 | |
Резание отвала на глубину | 380 | |
Угол резания отвального ножа, град. | 49-86 |
Силовая установка
Дизель Ярославского завода ЯМЗ-236Г6 6-цилиндровый с V-образным сечением блока. Мотор на 4 такта, безнаддувный, с прямым, механически регулируемым впрыском топлива. Охлаждение жидкостное закрытого типа с принудительной циркуляцией, фильтр очистки воздуха сухого типа, имеет индикатор заполнения.
Расход горючего удельный — 220 г/кВт.ч.
Дизель Д-260.14 6-цилиндровый с расположением в ряд гильз «мокрого» типа цилиндровой группы. Мотор на 4 такта с турбонаддувом, механически регулируемым впрыском топлива.
Охлаждение жидкостное, воздушный фильтр сухого типа на три ступени очистки с использованием сменных фильтр-патронов из бумаги.
Расход горючего удельный — 227 г/кВт.ч.
Силовая передача
Тип устройства механический.
Муфта сцепления на два фрикционных диска. Устанавливается на моторе, постоянно включена. Управление при помощи гидроусилителя.
Коробка передач обеспечивает шесть режимов движения вперед и два назад. Включение передач рычажное. Рабочая скорость до 4,1 км/ч, транспортная – 32 км/ч.
Задний мост. Тандемная (балансирная) тележка на двух осях, привод на все колеса. Главная передача с дифференциалом самоблокирующего типа и планетарными бортовыми редукторами.
Карданные валы. Длиной 500 и 800 мм со шлицевыми соединениями, крестовинами с игольчатыми подшипниками.
Передний мост
Сварная конструкция из стального профиля с ребрами жесткости, крепится на шкворневом устройстве, имеет возможность складывания. Установлены гидроцилиндр регулировки наклона управляемых колес и гидрозамок.
Рама агрегата
Передняя рама. Сварная конструкция из стали коробчатого сечения. Уклон вперед позволяет улучшить обзорность из кабины.
Задняя рама. Допускает монтаж навесных механизмов модулями.
Колеса и шины
Крепятся шпилечным соединением к ступицам мостов, одинаковы по типоразмеру – 14.00-20, модель ОИ-25.

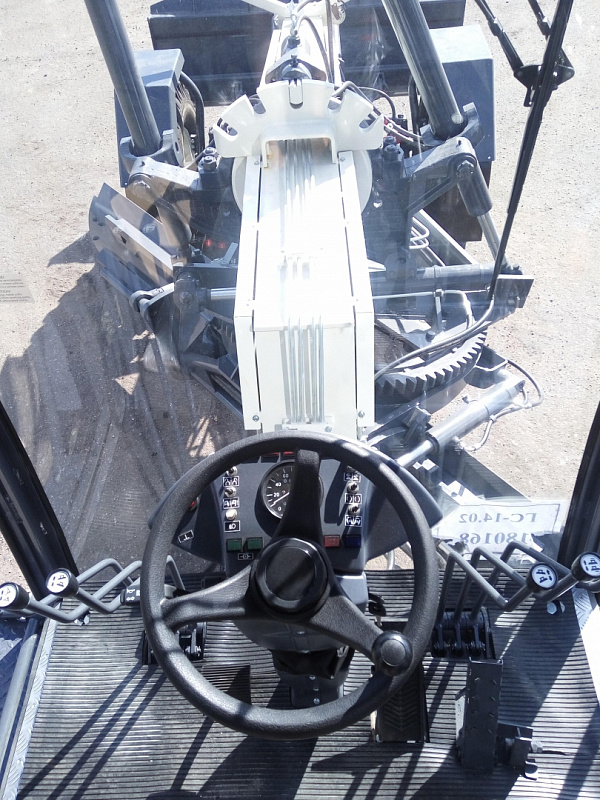

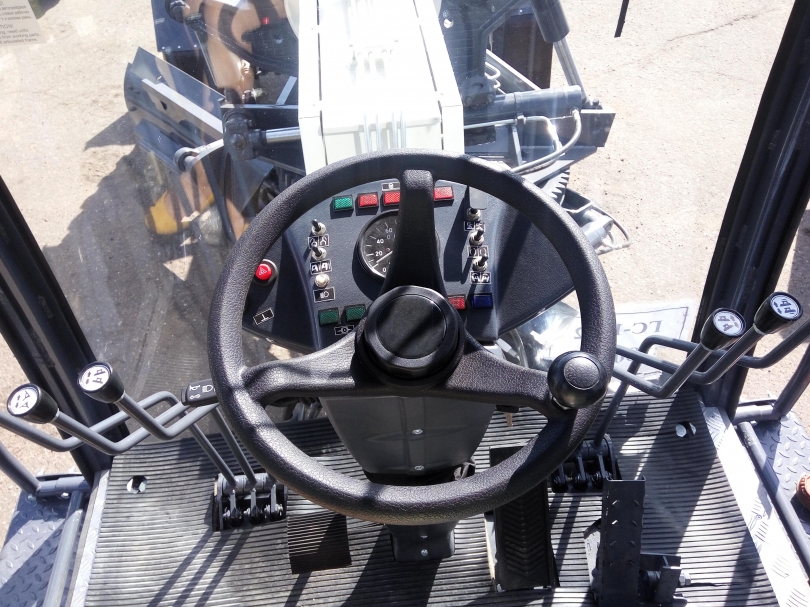

Органы управления
Рулевое управление воздействует на переднюю пару поворотных колес через привод, состоящий из двух гидроцилиндров. Механической связи колес и рулевой колонки нет.
Тормоза колодочного типа с гидроприводом установлены на колесах заднего моста.
Тормоз стоянки дискового типа воздействует на вал ведущей шестерни центрального редуктора.
Демпферы крепления кабины, устройства отопления и вентиляции, пружинная подвеска сиденья создают комфортные условия оператору. Оборудование кабины продумано, эргономика салона современного уровня.
Остекление с минимумом закрытых зон, фары освещения и зеркала обеспечивают обзор рабочей зоны и визуальный контроль узлов автогрейдера. Усиленная стальными вставками кабина предохраняет оператора при аварийных ситуациях.
Поворотный круг для монтажа грейдерного отвала закреплен в трех местах устройствами зажимного типа. Управляется парой гидроцилиндров с клапанами, настроенными на снятие ударных нагрузок.
Гидравлическая система
Общая для всех узлов и механизмов агрегата с гидронасосом постоянного объема. Управление короткоходовыми рычагами на пульте руля. Гидроцилиндры бульдозерного отвала, поворотного круга, угла наклона колес блокируются гидрозамками.
Рама ГС-14.02
Рамная конструкция автогрейдера ГС-14.02 имеет необходимую степень жесткости и выделяется такими особенностями:
- передняя рама стальная, представляет собой сварной короб с небольшим уклоном вперед, что обеспечивает лучший обзор из кабины оператора;
- на задней раме имеются специальные крепления для монтажа навесных модулей
Особенности рулевого управления
Грейдер ГС-14.02 имеет 2-хцилиндровый привод в рулевом управлении, воздействующий с помощью гидравлики на передние поворотные колеса. При этом радиус поворота составляет 7,8 м. Механическим способом колеса и колонка руля не соединяются.
Гидроприводные колодочные тормоза закреплены на колесах заднего моста. Стояночный дисковый тормоз связан с ведущей шестеренкой редуктора центрального. Система тормозов достаточно надежна и способна удержать машину, даже если двигатель заглохнет.
Назначение и преимущества грейдера ГС 1402
Данная самоходная машина ГС (грейдер самоходный) 14-й серии оснащена поворотным грейдерным отвалом широкого захвата с ножом, что позволяет производить грейдерные и бульдозерные работы одновременно:
- перемещать грунт (щебень, гравий песок) при строительстве дорог;
- формировать насыпи и откосы под углом до 90°;
- производить очистку полотна от строительного мусора, снега и льда;
- выравнивать (планировать) грунтовые поверхности;
- разбивать с помощью кирковщика твердые дорожные покрытия.
Гидравлическая система
Установленная на автогрейдер ГС-14.02 гидравлическая система функционирует посредством постоянно объемных насосов и имеет дополнительное разгрузочное приспособление, включаемое при нейтральном положении управленческой рукоятки.
Рабочими органами управляют ручные гидравлические распределители – их в системе 6
Вес в упаковке , кг | 13500 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Автогрейдер Terex GS-14.02, 110,0 кВт/148 л.с., 13930 кг, технические характеристики
Автогрейдер Terex GS-14.02, 110,0 кВт/148 л.с., 13930 кг, технические характеристики и характеристикиAsk Price
Brand | Terex |
Blade Width | 3740 mm |
Engine Power | 148 hp |
Operating Weight | 13930 kg |
Model | GS -14.02 |
Скорость вперед | 34 км/ч |
Посмотреть полные характеристики
Лучшая цена
Лучшие поставщики
M/s Agency House
Tinsukia, Assam134, Makum Road, Near Over Bridge, Tinsukia – 786125, Dist. Tinsukia, Assam
Звоните +91-7942548709
Запросите цену
Связаться с поставщиком
Terex India Private Limited
Electronic City Фаза 1, Бангалор, Карнатака, 5-й этаж, западное крыло и башня Electronic City Tower 2 # 94 /2, Electronic City Phase 1, Бангалор – 560100, р-н. Бангалор, Карнатака
Звоните +91-9620207471
Запросить цену
Свяжитесь с поставщиком
Ashok Metal Works
Jattrapura, Vidisha, Madhya PradeshBehind Ram Leela Ground Jatrapura, Jattrapura, Vidisha – 464001, Dist. Видиша, Мадхья -Прадеш
Позвоните +91-8048603895
₹ 5,1 лакха/ пьеса
Контактный поставщик
Caterpillar India Private
Whitefield, Benglakarm, Bengalu, Benglakarm, Benglakarm, Benglakarm, Benglakarm, Benglakram, Benglakar, Benglakram, Benglakar,
. 560048, р-н. Бангалор, Карнатака
Call +91-8048976769
Ask Price
Contact Supplier
View More Suppliers
More Suppliers dealing in Terex Motor Grader GS-14. 02, 110.0 kW/148 hp, 13930 kg
Jaagrati Iron Industries Private Limited
Видиша, Мадхья-Прадеш, участок № 1, округ № 31, Сагар-роуд, Видиша – 464001, р-н. Видиша, Мадхья-Прадеш
Звоните по телефону +91-7942673792
₹ 4,4 лакха за штуку
Связаться с поставщиком
MB Industries
Видиша, промышленная зона Мадхья-Прадеш pitalmeel choraha vidisha, Vidisha – 464001, Dist. Vidisha, Madhya Pradesh
Call +91-8046050722
₹ 4.6 Lakh/ Piece
Contact Supplier
Gainwell Commosales Private Limited
Udyog Vihar, Greater Noida, Gautam Budh Nagar, Uttar Pradesh 1-C/1, Ecotech II, Удьог Вихар, Большая Нойда – 201306, р-н. Gautam Budh Nagar, Uttar Pradesh
Звоните +91-8048610381
Запросить цену
Связаться с поставщиком
Arcc Max Business (opc) Private Limited
DHABA, Nagpur, Махараштра 997/A/190 BLOCK NO 2, PUNJABRAO KRISHI VIDYAPETH, DHABA, NAGPUR, DHABA, 4 Nagpur2 – . Нагпур, Махараштра
Позвоните +91-8046048217
₹ 25 000/ Номер
Контактный поставщик
Geo Infrabuild Co. Llp
PHADMALA, MADHALA, MADHALA, MADHALA, MADHALA, MADHALA, MADHALA, MADHALA, MADHALA, MADHALA, MADHALA, MADHALA, MADHALA, MADHALA, MADAHALA, MADAHALA, MADAHALA, GEO INFRABUILD CO. Road, Колония Фаднис, Индаур – 452001, р-н. Индор, Мадхья-Прадеш
Звоните +91-8048977510
₹ 62 лакх/шт. , Пуна – 411048, р-н р-н. Пуна, Махараштра
Позвоните по телефону +91-8048268290
Запросите цену
Свяжитесь с поставщиком
M/s Krishna Contractor
Bagh Colony Tibra Road, Modinagar/Ghaziabad, 7. 4. Hittar No. Pradesh Bagh Colony Tibra Road Modinagar, Ghaziabad-201201, Уттар-Прадеш, Индия, Bagh Colony Tibra Road, Modinagar – 201201, Dist. Газиабад, Уттар-Прадеш
Позвоните по номеру +91-8046072903
80 000 рупий в месяц
Свяжитесь с поставщиком
Mahindra & Mahindra Ltd.
Chakan Pune, Pune, Maharashtra No. 1 Pune. , Пуна – 411018, р-н р-н. Pune, Maharashtra
Звоните +91-8048951318
Запросите цену
Связаться с поставщиком
Похожие продукты, связанные с этим товаром
Автогрейдер Terex TG 180, 158 кВт/215 л.с., 17900 kg
Ask Price
Brand
Terex
Blade Width
4270 mm
Engine Power
215 hp
View Details
Terex Motor Grader TG 250, 191 kW/260 hp, 23280 kg
Спросите цену
Бренд
Terex
Ширина лезвия
4880 мм
Мощность двигателя
260 HP
Просмотр.
TERE
Просмотр
TERE
.0299 Ask Price
Brand
Terex
Blade Width
3040 mm
Engine Power
103 hp
View Details
Terex Motor Grader TG 200, 191 kW/260 hp, 14880 kg
Ask Price
Бренд
Terex
Ширина лезвия
4270 мм
Двигатель
260 HP
. Действие
Terex Grader DZ-908.98.0298
Brand
Terex
Blade Width
4100 mm
Engine Power
236 hp
View Details
Terex Motor Grader TG 140, 125 kW/170 hp, 14880 kg
Ask Price
Brand
Terex
Blade Width
3660 mm
Engine Power
170 hp
View Details
Terex Motor Grader GS-18.05, 128.0 kW/172 hp, 16360 kg
Ask Price
Brand
Terex
Blade Width
3660 mm
Engine Power
172 hp
View Details
Mahindra RoadMaster G75 Motor Grader, 79.95 hp, 7740 kg
Ask Price
Engine Power
79.95 hp
Эксплуатационная масса
7740 кг
Марка
Mahindra
Подробнее
Автогрейдер CAT 120K2, 145 л.с., 13843 кг
Запросить цену
0298145 hp
Operating Weight
13843 kg
Brand
CAT
View Details
Mahindra RoadMaster G90 Motor Grader, 91 hp, 8350 kg
Ask Price
Engine Power
91 hp
Operating Вес
8350 кг
Марка
Mahindra
Подробнее
Автогрейдер Volvo G930, 155-204 л.

Запросить цену
Двигатель 8155-204 HP
Операционный вес
15800 кг
Бренд
Подробности по просмотру
Case 845B VHP Motor Grader, 14013 HP 14605 KGG, 9605 KGG,
,,
,,
4,4,4,4,4,4,,,
4,,,
4,4,4,4,4,4,4. 163 hp Operating Weight
14605 kg
Brand
CASE
View Details
ACE AG176 Motor Grader, 173 hp, 15000 kg
₹ 65 Lakh
Engine Power
173 hp
Operating Weight
15000 kg
Brand
ACE
View Details
CASE 865B VHP Motor Grader, 178-205 hp, 15330 kg
Ask Price
Engine Power
178-205 hp
Operating Weight
15330 kg
Brand
CASE
View Details
LiuGong CLG 418III Motor Grader, 164 kW, 15500 kg
₹ 30 Lakh
Engine Power
164 kW
Operating Weight
15500 kg
Brand
LiuGong
View Details

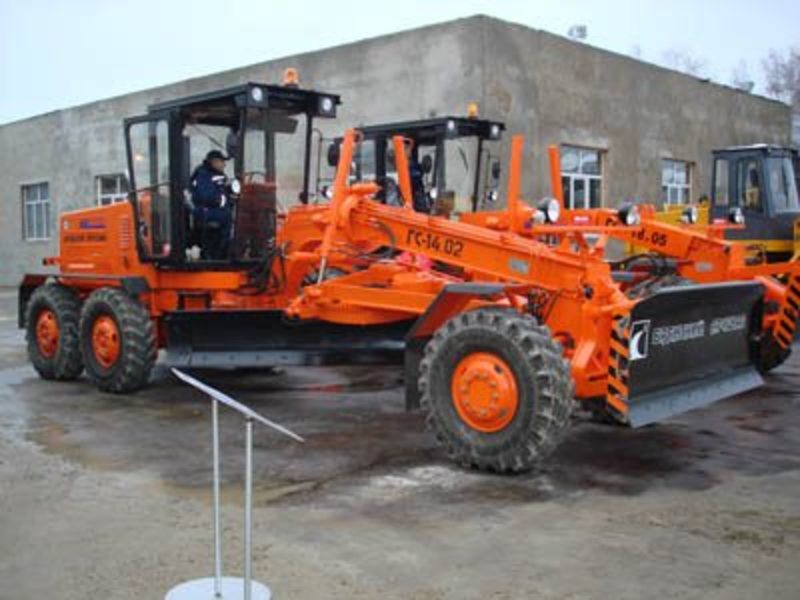

Specifications of Terex Motor Grader GS-14.
02, 110.0 kW/148 hp, 13930 kg
Engine
Engine Power 148 л.с. Модель двигателя ЯМЗ-236Г-6/ММЗ Д-260.14
Эксплуатационные характеристики
Рабочий вес 13930 кг Скорость вперед 34 км/ч Скорость заднего хода 13 км/ч
Дополнительные детали
Торговая марка Терекс Ширина лезвия 3740 мм Модель ГС-14.
,
4,4,4,4,4,4,,,
4,,,
4,4,4,4,4,4,4. 163 hp Operating Weight
14605 kg
Brand
CASE
View Details
ACE AG176 Motor Grader, 173 hp, 15000 kg
₹ 65 Lakh
Engine Power
173 hp
Operating Weight
15000 kg
Brand
ACE
View Details
CASE 865B VHP Motor Grader, 178-205 hp, 15330 kg
Ask Price
Engine Power
178-205 hp
Operating Weight
15330 kg
Brand
CASE
View Details
LiuGong CLG 418III Motor Grader, 164 kW, 15500 kg
₹ 30 Lakh
Engine Power
164 kW
Operating Weight
15500 kg
Brand
LiuGong
View Details
Specifications of Terex Motor Grader GS-14.
02, 110.0 kW/148 hp, 13930 kg
Engine
Engine Power 148 л.с. Модель двигателя ЯМЗ-236Г-6/ММЗ Д-260.14
Эксплуатационные характеристики
Рабочий вес 13930 кг Скорость вперед 34 км/ч Скорость заднего хода 13 км/ч
Дополнительные детали
Торговая марка Терекс Ширина лезвия 3740 мм Модель ГС-14.


Добавить комментарий
