Канатные грейферы от одного из ведущих мировых производителей грузоподъемного оборудования|DIMET

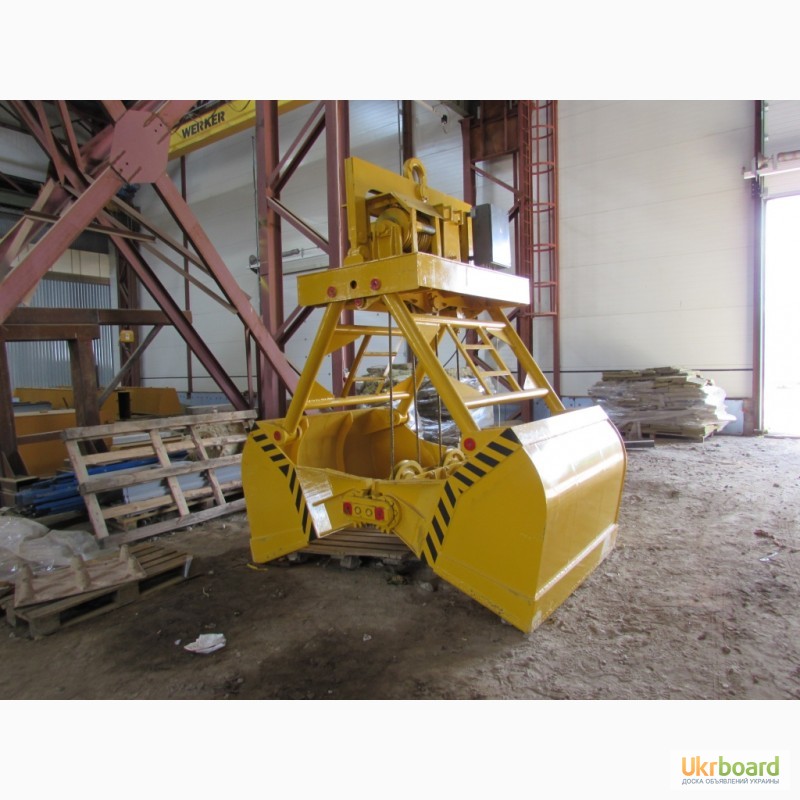

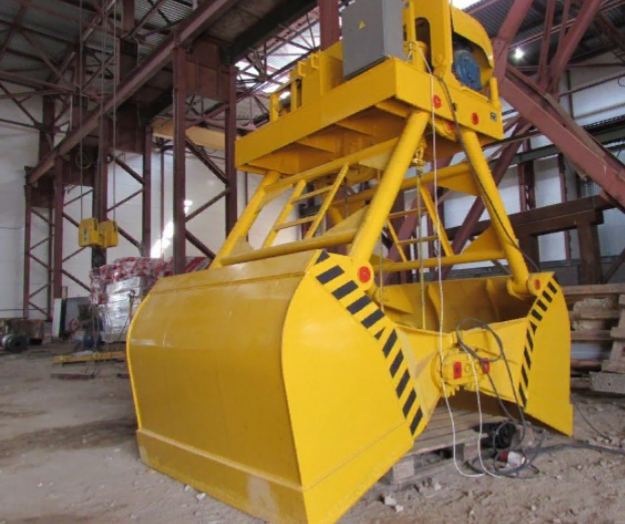

Канатные грейферы DIMET осуществляют открытие/закрытие челюстей при помощи канатов, которые наматываются на один или несколько приводных барабанов грузоподъемного крана.

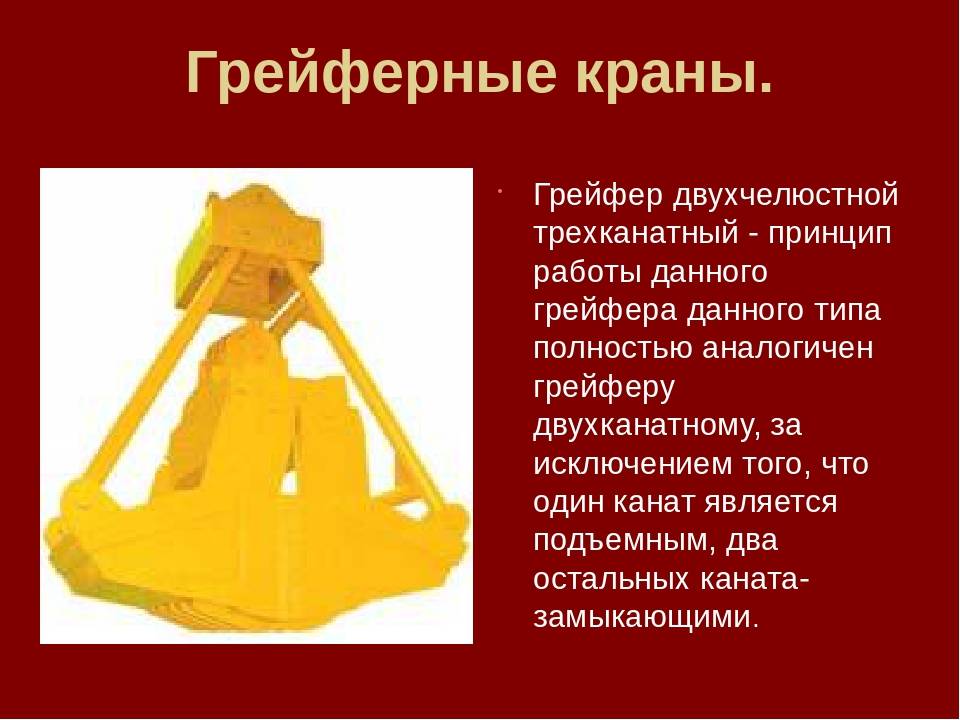

•  По числу канатов грейферы подразделяются на 1-канатные, 2-канатные, 4-канатные: Одноканатные грейферы навешиваются на крюк грузоподъёмной машины, либо связываются непосредственно с подъёмным канатом крана;
•  Для работы двухканатным грейфером кран должен быть оборудован двумя механизмами: один для замыкающего каната, другой – для поддерживающего каната;
•  Для работы четырёхканатным грейфером кран должен быть оборудован двумя механизмами: один для двух замыкающих канатов, другой – для двух поддерживающих канатов



Виды:

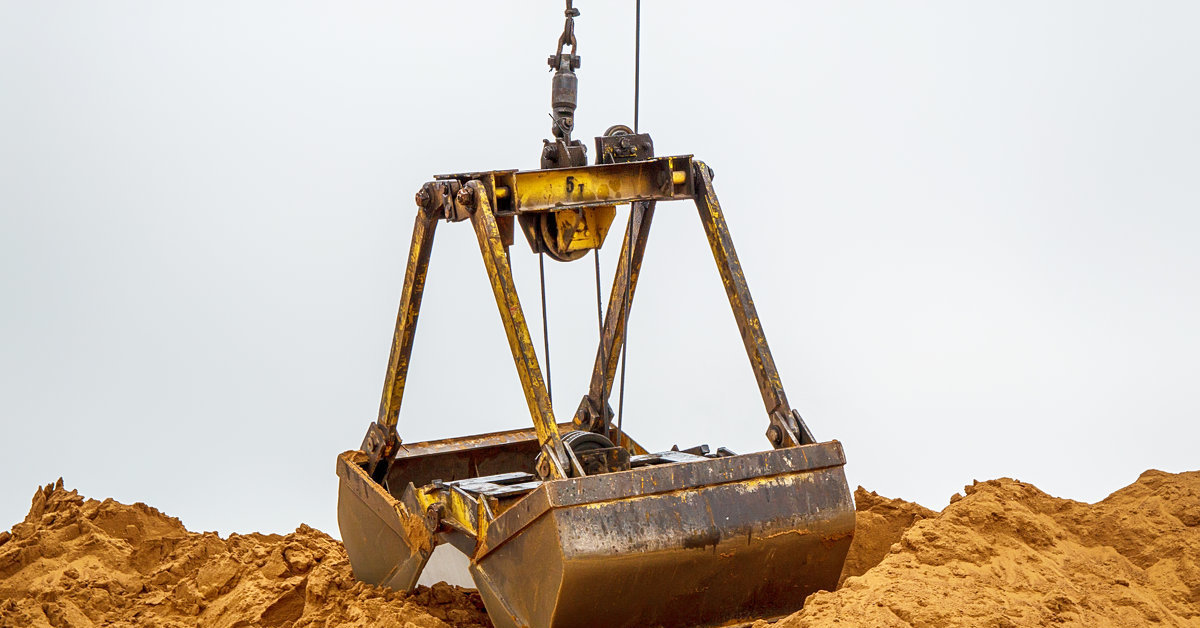

•  Двухчелюстные канатные грейферы;

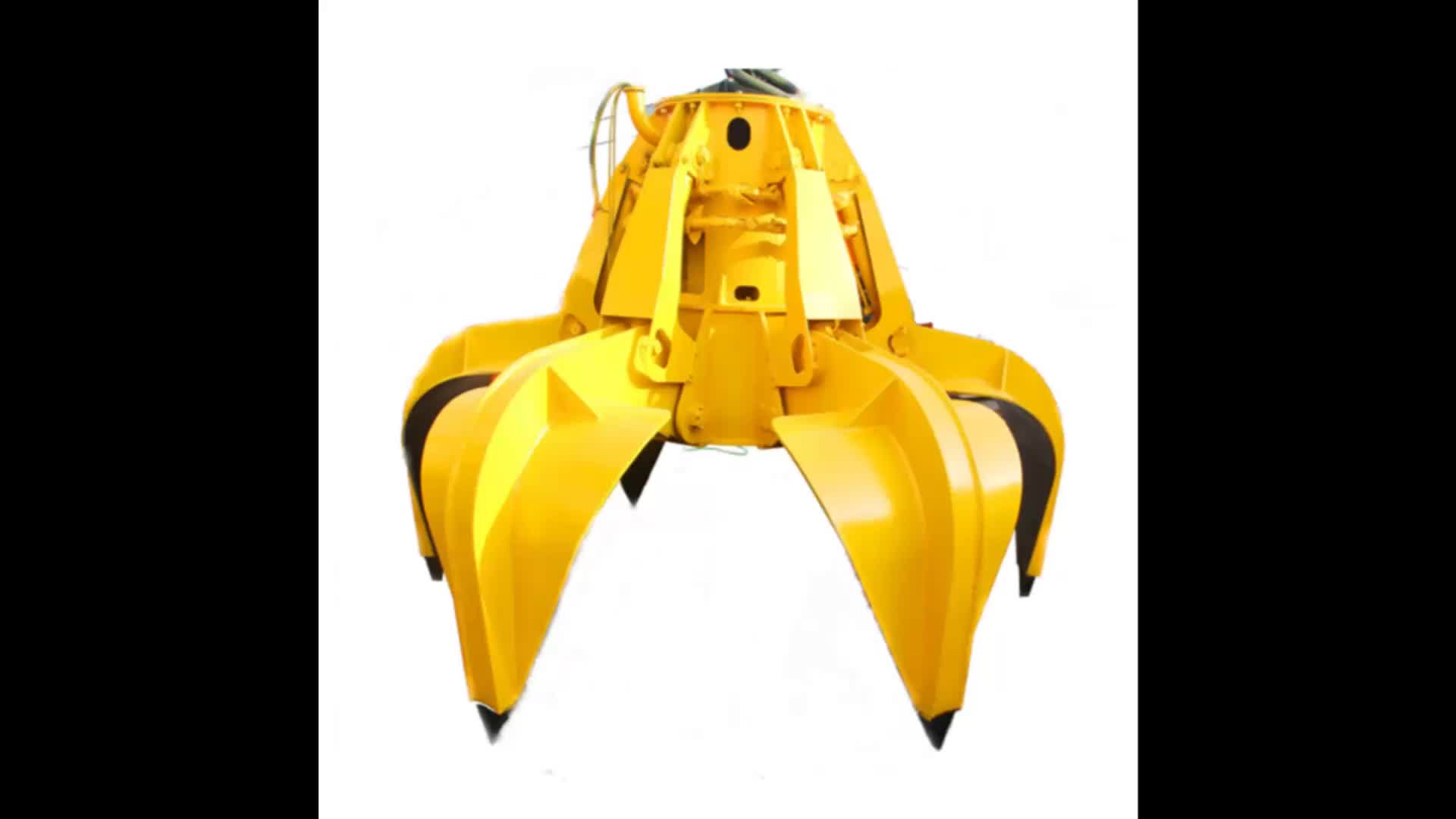

•  Многочелюстные канатные грейферы



Сферы применения:



•  Промышленность и транспорт – для погрузочно-разгрузочных и штабелевочных работ;
•  Металлургия и машиностроение – для подготовки и подачи шихты на шихтовых и скраповых дворах, работ на рудных дворах, подачи и уборки формовочных материалов в литейных цехах;
•  Строительство – для земляных работ, подачи материалов в бункеры бетонных заводов и при выполнении работ так называемого “нулевого цикла”;
•  Лесная и целлюлозно-бумажная промышленность – используется как перевалочное оборудование



Преимущества:



Мы предлагаем оборудование, изготовленное в соответствии с европейскими стандартами качества, что подтверждает наличие сертификатов CE:



•  Конструкции изготовлены из высокопрочной стали 09Г2С. По запросу заказчика для грейфера можем применять износостойкую сталь HARDOX;
•  На блоках полиспаста есть кожухи, благодаря чему канат не может выходить из ручья во время погрузки сыпучих материалов, металлолома и других материалов;
•  Шарниры тяг и челюстей садятся на сферические подшипники. Они долговечны, практичны и хорошо показали себя в работе с тяжелыми грузами;
•  В канатных блоках полиспаста устанавливаются закрытые подшипники качения, а также устанавливаются специальные крышки для дополнительной защиты подшипников от внешних воздействий агрессивной среды




Помимо серийно представленных моделей компания DIMET может разработать специализированный грейфер под конкретные нужды заказчика. В отдельных случаях возможно изготовление на базе имеющихся чертежей заказчика, когда требуется “своя” конструкция для обеспечения преемственности оборудования на конкретном предприятии.

По запросу грейферы DIMET могут изготавливаться для условий подводного черпания или же для низких температур до -50°С.

Для труднозачерпываемых грузов двухчелюстные грейферы могут оснащаться зубьями







Краны мостовые электрические специальные грейферные

• Главная
»
• Продукция
»
• Каталог мостовых кранов. Краны Мостовые Электрические
»
• Специальные грейферные

расчитать стоимость крана

Характеристики:

• Грузоподъёмность

  до 32т

• Длина пролета

  до 40м, свыше по спецзаказу

• Высота подъема

  до 40м, свыше по спецзаказу

• Режимом работы

  А5 – А8

• Тип тока

  постоянный или переменный ток

• Тип управления

  из кабины открытой (закрытой) / радиоуправление / подвесной пульт / кабина + радиоуправление

• Сейсмоустойчивость

  до 9 баллов

• Система управления электроприводом

  релейно-контакторная / тиристорно-дроссельная / на базе тиристорного регулятора скорости / на базе преобразователя частоты

Скачать опросный листСкачать документацию

Скачать ГОСТ

Описание:

     Краны мостовые электрические специальные грейферные используются для транспортировки сыпучих и кусковых грузов. В качестве грузозахватного органа служит грейфер. По условиям воздействия климатических факторов внешней среды краны изготавливаются в различных исполнениях и категории размещения по ГОСТ 15150-69 с интервалом рабочих температур от минус 40°С до плюс 60°С, с большим интервалом по спец заказу.

Краны имеют различное исполнение по грейферу – раскрытие грейфера вдоль моста либо поперек моста. По системе привода грейферы делятся на канатные (двухканатные) и моторные (электроталевые). Двухканатный грейфер управляется двумя одинаковыми барабанными лебедками. Канатный двухчелюстной грейфер можно разгружать на весу в любом положении, что значительно сокращает продолжительность цикла. В моторном грейфере раскрывание и закрывание челюстей осуществляется механизмами, установленными непосредственно на самой конструкции грейфера. Моторный грейфер не требует специальных крановых тележек, его навешивают на крюк любого электрического крана. При разгрузки такого грейфера можно открывать челюсти на требуемую величину и тем самым регулировать процесс высыпания груза из грейфера.

Система «грейфер-автомат», разработанная и внедренная нашим предприятием, облегчает работу машиниста крана и продлевает срок службы грейфера.

Системы управления электроприводами грузоподъемного оборудования:
• Релейно-контакторная – экономичное решение, не требующее наличие квалифицированного обслуживающего персонала.
• Тиристорно-дроссельная – позволяет обеспечивать плавные разгоны и торможения краном, что благоприятно сказывается на механической части крана. Применение тиристоров позволяет уменьшить срок межремонтного обслуживания.
• Управление краном на базе тиристорного регулятора скорости обеспечивает плавный пуск/торможение и регулирование скорости в диапазоне 10:1 и выше. Простое и надежное решение, не требующее специальных наладочных работ. Позволяет получить до 3 скоростей (в каждую сторону) на всех механизмах крана. Есть возможность подстройки скоростей, необходимых для конкретного технологического процесса.

• На базе преобразователей частоты. Перемещение груза практически без раскачивания. Минимальные динамические нагрузки на механическое оборудование крана, что повышает срок его службы. Управление наложением тормозов снижает износ тормозных колодок. Применяемые двигатели с короткозамкнутым ротором существенно дешевле двигатели с фазным ротором.

Сертификаты и разрешения

Продажа грейферных кранов

| Мостовой кран с грейферным ковшом

Грейферные краны бывают различной грузоподъемности и размеров для эффективной и безопасной обработки большого количества сыпучих материалов. Имея богатый опыт в производстве кранов, мы можем предоставить клиентам мостовые краны высшего качества, специально разработанные для удовлетворения всех видов требований к подъему. Эти краны выпускаются в двух основных конфигурациях: однобалочной и двухбалочной. Какая форма крана подходит для вашего применения? Поговорите с одним из наших специалистов по кранам, чтобы получить правильный ответ.

Однобалочный грейферный кран

Однобалочный грейферный кран параметры:

• Грузоподъемность: 2-10т
• Пролет: 4,5-28,5 м
• Высота подъема: 6-16 м
• Скорость подъема: 14-16 м/мин
• Скорость подъема: 20 м/мин
• Скорость движения крана: 20 м/мин
• Рабочий режим: A3, A4

Получить бесплатное предложение

Двухбалочный грейферный кран

Двухбалочный грейферный кран параметры:

• Грузоподъемность: 5-20 т
• Пролет: 10,5–31,5 м
• Высота подъема: 6-26 м
• Скорость подъема: 30,7-39,3 м/мин
• Скорость движения тележки: 31,1–44,6 м/мин
• Скорость движения крана: 76,9-93,6 м/мин
• Рабочий режим: A5-A7

Получить бесплатное предложение

Технические характеристики грейферного крана

• AQ-LDZ
• AQ-QZ

9006 2 Технические параметры крана грейферного электрического однобалочного AQ-LDZ

Вместимость	т	2	3	5	10
Пролет	С(м)	4,5-28,5	4,5-28,5	4,5-28,5	4,5-28,5
Высота подъема	м	6~16	6~16	6~16	6~13
Скорость подъема	м/мин	16	16	16	14
Скорость тележки	м/мин	20(30)	20(30)	20(30)	20(30)
Скорость крана	м/мин	20(30)	20(30)	20(30)	20(30)
Объем захвата	м³	0,5	0,5	0,75	1
Рабочая обязанность		А3~А4	А3~А4	А3~А4	А3~А4
Тип гусеницы		Р18 Р24	Р24	Р24	П24 П30

Технические параметры двухбалочного грейферного мостового крана AQ-QZ
Вместимость	т	5	10	16	20
Пролет	С(м)	10,5~31,5	10,5~31,5	10,5~31,5	10,5~31,5
Высота подъема	м	6~18	6~18	6~26	6~26
Скорость подъема	м/мин	31,3	29,7	32,7	30,7
Скорость тележки	м/мин	44,6	31,7	31,1	31,1
Скорость крана	м/мин	93,6	86,5	75,1	76,9
Рабочая обязанность		А5~А7	А5~А7	А5~А7	А5~А7
Тип гусеницы		P43   QU70	P43   QU70	КУ70	КУ70

Общее применение грейферных кранов

Грейферный кран представляет собой легкий грейферный мостовой кран, поддерживающий использование грейферной тележки. И он имеет два типа: один общий тип, а другой – подвесной. Его подъемный механизм представляет собой дополнительный захват с электрической лебедкой. Этот тип крана может применяться в различных областях, например, в туннелях, коридорах и т. д.

Мостовой кран с грейферным ковшом является важным устройством системы транспортировки мусора на современной городской мусоросжигательной электростанции. Он в основном используется для подачи отходов, обработки, перемешивания, регенерации и взвешивания. Таким образом, разумный выбор крана такого типа значительно повысит ваши производственные мощности и эффективность работы. Эта серия мостовых кранов строго выполняет операции по подъему и транспортировке, обеспечивает нормальную работу силовой установки мусороуборочной машины Marion и может управляться вручную, полуавтоматически или полностью автоматически. Если у вас есть какие-либо требования и потребности в кранах такого типа, для нас большая честь предоставить вам профессиональные услуги и специализированные крановые продукты. Ниже мы предоставим вам краткую информацию о различных типах грейферных кранов.

Мусоровозные краны на продажу

Мусоровозный кран является основным устройством системы подачи мусора на мусоросжигательный завод; он в основном отвечает за подачу мусора, обработку, смешивание, извлечение и взвешивание. В области мостовых кранов для захвата отходов наша компания всегда была на первом месте. От первого неприводного передающего кабельного барабана в начале до мостового крана с гидравлическим грейфером с четырьмя преобразователями, который теперь обеспечивает более высокую точность веса. В то же время мы никогда не прекращаем исследования и инновации, чтобы идти в ногу с самыми передовыми технологиями. Поэтому, если вам нужны какие-либо рекомендации или техническая поддержка от нашей компании, мы будем рады услышать от вас.

Мостовой кран грейферный

Качественные грейферные краны для продажи

Рабочие процессы грейферного крана для мусора

Ниже мы предоставим вам более точную информацию о грейферном кране для мусора.

•  Подача: когда в загрузочном порту мусоросжигателя недостаточно мусора, подъемный кран захватывает ферментированный мусор в мусорной яме и бежит к верхней части загрузочного порта, чтобы заполнить загрузочный бункер мусоросжигательного завода.
• Обращение: Перевозить мусор рядом с разгрузочным люком в накопительную яму, избегать заторов у разгрузочного люка, регулировать количество мусора в яме.
• Экстракт: Убран объект неблагоприятного сжигания. например: вынесите крупный мусор, поместите его в дробилку для измельчения, а затем подайте, чтобы избежать перегрузки порта подачи.
• Взвешивание: Для статистического фактического количества сжигаемого мусора необходимо взвесить мусор перед тем, как поместить его в загрузочный порт мусоросжигателя.

Мостовые грейферные краны с лебедочной тележкой

Если вам нужен грейферный кран более высокой производительности, мы хотели бы порекомендовать вам его. Поскольку грейфер мостового крана широко используется для погрузки товаров в портах, на заводах, в мастерских и на электростанциях. Такой многофункциональный грейферный кран может удовлетворить рабочие требования. Это главным образом потому, что классификация работы тяжелая. При этом грузоподъемность включает вес грейфера. И это может быть вашим разумным выбором.

А также краны оснащены гидравлическими и канатными грейферами для транспортировки материала из бункера-хранилища в мусоросжигательную печь. Таким образом, чтобы обеспечить постоянный поток материала для сжигания, грейферный кран для сжигания отходов широко используется, компания предлагает высокие рабочие характеристики, полную и полуавтоматическую систему управления для снятия усталости оператора, повышения точности позиционирования, производительности, и безопасность при одновременном снижении эксплуатационных расходов. Таким образом, это в определенной степени снизит ваши затраты и повысит эффективность вашей работы.

Основные характеристики грейферных кранов для мусора и отходов:

• Полная или полуавтоматическая система управления
• Апельсиновая корка или грейферы для гидравлических отходов
• Контроль раскачивания
• Защита от столкновений
• Система управления процессами
• Веб-системы удаленного обслуживания и диагностики

Что еще, конкретная информация об этом виде крана? Есть еще три спецификации. Во-первых, классификация его работы тяжелая. Итак, групповая классификация – А6. Во-вторых, направление двери платформы к кепке водителя бывает боковым, торцевым и верхним. В-третьих, в грузоподъемность входит вес грейфера. Между тем, захват подходит только для материала частиц в зрелом состоянии накопления.

У нас есть многолетний опыт поставок вышеуказанных грейферных кранов по всему миру. Являясь производителем грейферных кранов для мусора и отходов, компания также предлагает решения для производства энергии из отходов (EfW) и заводов по переработке. Тем не менее, чтобы обеспечить постоянный поток материала для сжигания, грейферный кран для мусоросжигательного завода широко используется, компания предлагает высокие рабочие характеристики, полную и полуавтоматическую систему управления для снятия усталости оператора, повышения точности позиционирования, производительности и безопасности. , снижая при этом эксплуатационные расходы. Если у вас есть какие-либо требования или проблемы с вышеуказанными грейферными кранами, свяжитесь с нами. Именно здесь вам предоставят самые профессиональные услуги и специализированные краны.

Хотите узнать цену грейферных кранов?

В общем, мы просто рекомендуем вам некоторую основную информацию и продукты грейферных кранов. Возможно, он недостаточно конкретен, но мы надеемся, что он принесет вам полезную информацию, которая поможет вам выбрать продукцию для кранов. Если вы хотите узнать больше, мы также рады предоставить вам дополнительную информацию. И мы также рады предоставить наши профессиональные крановые продукты и услуги. Мы предоставим мостовой кран с грейфером по низкой цене. Хотите узнать цену мостового крана грейферного двухбалочного? Свяжитесь с нами.

Анализ причин и меры по улучшению стального троса грейферного крана

Крановые решения для грейферов и стальных тросов

Мостовые краны 5т с одним грейфером, четырехканатная реактивная конструкция грейфера (двойной барабан), кран после установки и доставка менее 1 месяца, обнаружил, что для подъемного троса есть корень в нижнем конце диапазона серьезного явления обрыва провода. После замены троса та же проблема возникла менее чем за неделю. Благодаря тщательному наблюдению и анализа установлено, что повреждение троса всегда происходит с левой стороны подъемного барабана. На Рисунке 1 длина барабана равна длине балансира, а длина фабрики грейфера предназначена для предотвращения вращения. Правая сторона барабана находится с левой стороны редуктора, а левая сторона барабана – с левой стороны.

Трос используется в конструкции 6Х19 – под тросом с подъемом и захватом балансира с закрепленным концом (невращающимся) стальная проволока наматывается на барабан с вращением барабана (подъем рабочего состоянии) переходят к полотну, в этот момент в правой боковой канавке (со стороны редуктора) в процессе перехода к промежуточной проволочной канавке канат натягивается (вращательное трение между проволочным канатом и барабаном), а в левой боковой канавке (задняя бабка барабана сторона) проволочного каната к проволочному канату является промежуточным в процессе перемещения спина слабее, и поскольку часть стержня захвата балансира слишком длинная (на 300 л больше, чем средний барабан при подъеме), захват, угол между стальной проволокой Канат соединен с грейфером и намотан на катушку троса, который растет, трос и трос наматываются на трение качения, на левой стороне барабана трос из-за подъема. Свободный и ослабленный трос и проволочный трос, поцарапанный и сломанный на барабане, были сломаны, и барабан мог вызвать ненормальный шум. Долгое время в рабочей части каната производилось бы много обрывов проволоки, так что канат раньше срока утилизировали.

Ввиду вышеуказанных проблем необходимо улучшить катушку и захват, как показано на рисунке 2. Конкретные меры заключаются в следующем: (1) пластина натяжного троса катушки перемещается на два конца, чтобы увеличить легкая часть удилища (то есть размер) в середине катушки.

(2) максимально уменьшить балансирную балку (или размер) грейфера.

Благодаря вышеуказанному усовершенствованию захват до самой высокой точки, когда средняя часть катушки для стержня больше или равна длине захвата балансира (B = A), может эффективно предотвратить трение между тросом и тросом. веревка.

Благодаря усовершенствованию сломанная прядь троса не использовалась более 1 месяца. Срок службы троса значительно увеличился.

В соответствии с улучшенным опытом этого примера, в будущей конструкции двухбарабанных грейферных кранов длина балансира грейфера и длина промежуточного стержня барабана должны иметь разумную пропорцию. Можно использовать 2 типа стальных канатов, соответствующих направлению спирали барабана (1 левосторонний, 1 правосторонний). Это также может предотвратить ослабление троса и разрыв проволоки во время работы.

Чтобы узнать больше о наших грейферных кранах, свяжитесь с нами в любое время.

Свяжитесь с нами

Наши команды всегда готовы предоставить вам подходящие решения для подъема.

НЕСКОЛЬКО СОВЕТОВ

1. Грузоподъемность: тонн?

2. Пролет крана: м?

3. Макс. высота подъема крана: м?

4. Какие материалы будут обрабатываться: ?

5. Сколько часов в день будет работать кран: ?

6. Описание вашего проекта: рабочий сайт проекта, бюджет проекта и т. д.

Грейферный кран для тяжелых погрузочно-разгрузочных работ — Мостовой кран DQCRANES

Грейферный кран — введение

Грейферный кран — это мощный двухбалочный мостовой кран, оснащенный грейферным ковшом, который можно часто использовать. Грузоподъемность грейферного крана с учетом собственного веса грейферного ковша составляет от 5 до 25 тонн. Рабочий класс грейферного крана – А6. Технические характеристики грейферного крана приведены в следующей таблице для справки, а индивидуальный дизайн может быть предоставлен компанией DQCRANES.

Тип продукта	QZ
Грузоподъемность	5~25т
Длина пролета	10,5~34,5 м
Рабочий класс	А6
Температура окружающей среды	-20~40℃

Компоненты грейферного крана

Грейферный кран в основном состоит из рамы моста, механизма перемещения крана, подъемной тележки, электрооборудования, грейферного ковша и т. д.

Чертеж грейферного крана

Применение грейферного крана

Грейферный кран широко используется на электростанциях, в хранилищах, плавильных цехах сталелитейных заводов, в портах, на цементных заводах, на станциях переработки отходов и т. д. для погрузки и разгрузки разбросанных предметов. Грейферный кран предъявляет высокие требования к теплу, пыли и агрессивной среде. DQCRANES может предоставить вам оптимальный грейферный кран для ваших задач.

Преимущества и особенности грейферного крана

• Грейферные краны оптимальной конструкции широко используются для обслуживания складов и бункеров с автоматическим, полуавтоматическим и ручным управлением.
• Лазерное измерение высоты оснащено грейферным мостовым краном.
Грейферные краны
• могут работать круглосуточно.
• Защитные устройства безопасности, такие как концевые выключатели для подъема и ТТ, оборудованы для безопасного подъема и перемещения.
• Устройство защиты от перегрузки повышает безопасность работы.
• Простое и удобное управление достигается за счет дистанционного управления грейферными кранами.
• Оснащенные двухскоростным механизмом, наши грейферные краны обладают лучшими рабочими характеристиками с точки зрения точности.
• Защита от низкого напряжения, защита от чередования фаз и устройство аварийной остановки оборудованы для захвата кранов.
• Установлены предупредительные индикаторы: мигающие огни и предупредительный звуковой сигнал.

Однобалочный грейферный кран и двухбалочный грейферный кран

Грейферные краны можно разделить на однобалочные мостовые краны и двухбалочные мостовые краны в зависимости от конструкции мостового крана. Dongqi Hoist and Crane может предоставить типы грейферных кранов или грейферных кранов в соответствии с вашими потребностями и условиями применения. Следующие фотографии грейферного крана для справки. Если вам нужен мостовой кран, пожалуйста, свяжитесь с нами. Электронная почта: [email protected].

5-тонный однобалочный грейферный кран и грейферный кран

10-тонный двухбалочный грейферный кран для перевалки угля с, уголь , минеральный порошок и сыпучие химические удобрения и т. д. Грейферный ковш оборудован краном для захвата сыпучих материалов.

Существует два типа грейферов: оранжевый и грейферный. Оранжевый грейфер подходит для погрузочно-разгрузочных работ, таких как стальной лом, большой запас железа, мусор и сталелитейные заводы, тогда как грейферный грейфер используется для подъема небольших сыпучих материалов, таких как зерно, сыпучие удобрения и т. д.

проекты грейферных кранов фотографии крана Dongqi

грейферный кран – двухбалочный мостовой кран Dongqi Crane

грейферный кран Oragne – двухбалочный мостовой кран Dongqi Crane для обработки отходов и мусора

Грейферный ковш кран – Двухбалочный мостовой кран Dongqi Crane



Получите индивидуальную конструкцию мостового крана

Мостовой кран: S = пролет крана, H = высота подъема

Чтобы быстро предоставить вам подходящее решение и конкретную цену мостового крана, пожалуйста, помогите нашему инженеру мостового крана максимально подтвердить следующую информацию:

1. Типы мостового крана: (Однобалочный или двухбалочный? Европейский тип или обычный? )
2. Емкость:
3. Диапазон:
4. Высота подъема:
5. Источник питания: (3 фазы? Напряжение? Гц?)
6. Залив/ Длина в пути:
7. Количество:
8. Управление: через подвесной пульт/дистанционное радио/управление в салоне
9. Внутри/снаружи:
10. Заявка (Что вы планируете поднимать):
11. Окружающая среда (нормальная/опасная):
12. Строительный чертеж, если возможно:
13. Местонахождение:
14. Тип отрасли: (например, автомобильная, сталелитейная, сахарная, каменная и т. д.)
15. Рельс Существующий/Новый: (Размер в случае Существующего)
16. Количество кранов в пролете:
17. Существующая структура/Новая структура:
18. Полный адрес вашей компании и контактные данные:

Если вы не знаете, как выбрать мостовой кран, оставьте нам сообщение или напишите по адресу [email protected]. Ответ нашего инженера по мостовым кранам будет дан в течение 24 часов. Получите мостовой кран индивидуальной конструкции.

Крановые услуги DQCRANES

DQCRANES может предоставить общие услуги для всех типов промышленных кранов, и основные услуги следующие:

	Проект крана Краны, разработанные DQCRANES, решат любые ваши проблемы с кранами и погрузочно-разгрузочными работами без лишних затрат.
	Установка крана ЛЕГКАЯ установка, прекрасные рабочие характеристики. Добавить комментарий Отменить ответ
