Характеристики ДЗ-143. Обзор автогрейдера (грейдера) ДЗ-143 Брянский арсенал

• 1. Двигатель, масса ДЗ-143
• 2. Габариты, рабочее оборудование
• 3. Технические характеристики ДЗ-143
• 4. Модификации
• 5. Техническое обслуживание
• 6. Аналоги
• 7. Видео

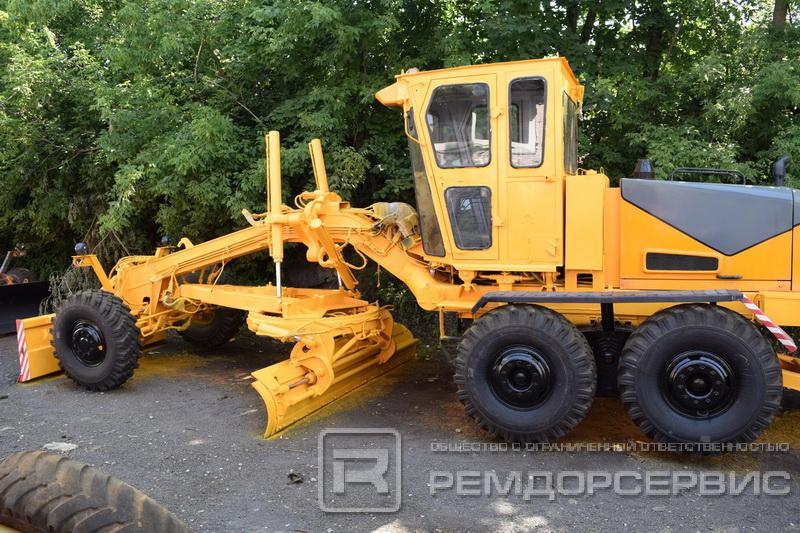

Источник фото: techstory.ruФото ДЗ-143

Изготавливаемый в 80-х гг. прошлого столетия автогрейдер был разработан для эксплуатации на грунтах I – III категории. Используемые компоненты рассчитаны на работу в условиях умеренного и тропического климата, допустимый диапазон температур – от -40 до +40°С. Как и большинство аналогичной техники, ДЗ-143 находил применение на работах по возведению земляного полотна дорог, планировке площадок, созданию насыпей. С его помощью можно было смешивать грунт с добавками на полотне дороги. Еще одна функция – обслуживание дорожного полотна и обочин, снегоуборочные работы.

Двигатель, масса ДЗ-143

Автогрейдер ДЗ-143 оснащался дизелем Д-260. 2 с электростартером, номинальная мощность которого составляла 130 л.с. (или 95,6 кВт). Также были доступны варианты с двигателями А-01МС (электростартер) и А-01М (присутствовал пусковой двигатель). Рабочий вес машины составлял 12 500 кг.

Источник фото: techstory.ruМасса грейдера ДЗ-143 – 12,5 т

Габариты, рабочее оборудование

Грейдерный отвал имел следующие размеры: длина – 3 740 мм, высота – 620 мм. Аналогичные показатели у бульдозерного отвала – 1 300 и 250 мм. У рыхлителя-кирковщика – 1 300 и 250 мм соответственно. Число зубьев рыхлителя – три. Приведем еще несколько характеристик грейдерного отвала.

Боковой вынос относительно тяговой рамы	800 мм
Опускание ниже опорной поверхности	250 мм

В числе дополнительного оборудования предлагались плужный снегоочиститель, толкающая плита, коммунальная щетка и др. Кроме этого, была возможна установка удлинителя отвала.

Технические характеристики ДЗ-143

Источник фото: techstory.ruФото ДЗ-143

Как и в случае с двигателями, было доступно три варианта коробок передач. Две из них являлись механическими с шестью передачами вперед и двумя назад. Отличались они передаточным числом: в первом случае значение на высшей передаче составляло 0,62, во втором – 0,835. Также была доступна гидромеханическая модель, имеющая четыре передачи переднего хода и две заднего.

За управление рабочими отсеками отвечала гидравлика.

Число передач (вперед)	4 или 6
Число передач (назад)	2
Максимальная транспортная скорость	40 км/ч
Колесная формула	1х2х3

Модификации

В зависимости от модели двигателя и типа трансмиссии выделялось семь модификаций грейдера ДЗ-143. Каждая из них в названии имела дополнительный индекс от 1 до 7 (ДЗ-143-1 – ДЗ-143-7). Отдельные версии комплектовались системой “Профиль-30”, которая была разработана для управления положениями отвала в автоматическом режиме. В ее состав входили автономная и копирно-лазерная системы.

Источник фото: techstory.ruГрейдер ДЗ-143 имеет семь модификаций

Техническое обслуживание

Конструкция автогрейдера ДЗ-143 (как и его модификаций) была во многом схожа с моделью ДЗ-122A – данные машины имели большое число унифицированных узлов. В связи с этим техническое обслуживание облегчалось.

Аналоги

Среди сходных по своим возможностям моделей можно назвать: Атек 412, Брянский арсенал ДЗ-180, Брянский арсенал ГС-14.02, ЧЗСМ ГС 14, Атек 421, RM-Terex TG 250, Белдортехника ГС-14.2, Автогрейдер-Р ГС-10.20П1, ДЗ-122, ДЗ-122Б-7.

Видео

Видео с канала “Алексей Метлицкий”

Технические характеристики автогрейдера дз-143

Главная ⇒ Грейдер ДЗ-143/180/ГС-14. 02⇒ Грейдер / автогрейдер ДЗ 143⇒ Технические характеристики ДЗ 143

Технические характеристики

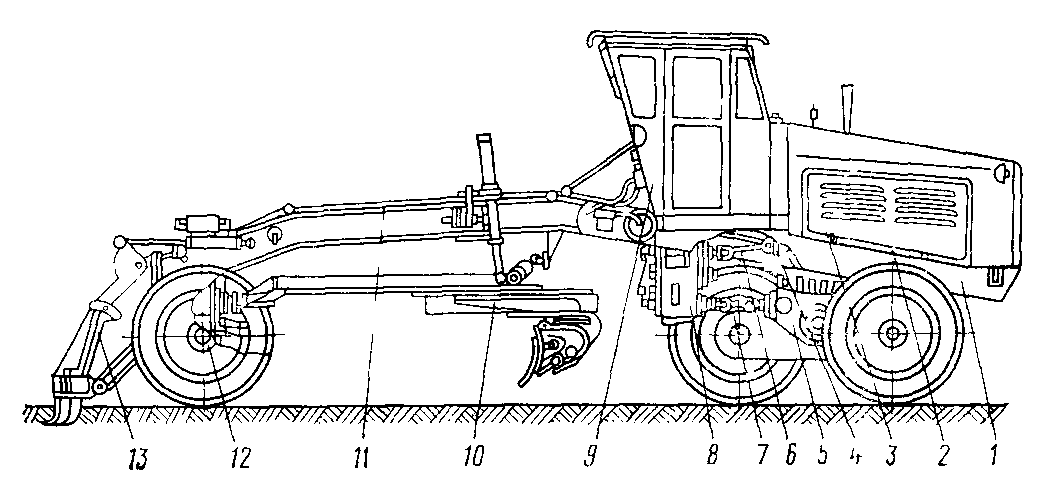

Автогрейдер ДЗ-143 – завод изготовитель Брянский арсенал, предназначен для выполнения земляных работ по постройке земляного полотна дорог, возведения насыпей, планировки площадей, устройству корыта дороги, а также для смешивания грунтов с добавками и вяжущими материалами на полотне дороги. Он используется для ремонта и содержания дорог и обочин, очистки их от снега, рыхления асфальтовых покрытий, булыжных мостовых и тяжелых грунтов. Может работать на грунтах I – III категории при температуре окружающей среды -40°С…+40°С в условиях умеренного и тропического климата.

Грейдер ДЗ-143 и его модификации по конструкции аналогичны модели ДЗ-180 Брянского производства и имеют много унифицированных узлов. Автогрейдер ДЗ-143 оснащён ДВС А-01МС с электростартером или А-01М с пусковым двигателем, а также Д-260. 2 с электростартером. На автогрейдере ДЗ-143 установлен мощный рыхлитель-кирковщик, расположенный сзади. ДЗ-143 оснащался тремя видами коробок перемены передач:

ГМКП – имеющая 4-и передачи вперед, с передаточным числом на высшей передаче i = 0,62 и 2-я передачами назад;

МКПП – с шестью передачами вперед, и передаточным числом на высшей передаче i = 0,835 и двумя назад.

В настоящее время машина ДЗ-143, снята с производства и не выпускается.

Техническая характеристика грейдера ДЗ-143

Наименование	Пояснение
Класс	ДЗ-143 / средний
Эксплуатационная масса, кг	12 500
Двигатель	А – 01МС / А – 01М
Мощность, кВт (л.с.)	95,6 (130)
Тип	Механическая / гидромеханическая
Число передач вперед	6 / 4
Число передач назад	2
Скорость, км/ч	4. …43
Колесная формула	1 х 2 х 3
Радиус поворота, м	12,5
Тип рамы	Жесткая
Управление рабочими отсеками	Гидравлическое
Габаритные размеры	:
– Длина, мм	8 950
– Ширина, мм	2 500
– Высота (без маяка), мм	3 510
Грейдерный отвал	:
– Длина, мм	3 740
– Высота, мм	620
– Боковой вынос относительно тяговой рамы, мм	800
– Опускание ниже опорной поверхности, мм	250
Бульдозерный отвал	:
– Длина, мм	2 475
– Высота, мм	840
Рыхлитель	:
– Ширина рыхления, мм	1 300
– Глубина рыхления, мм	250
– Число зубьев, мм	3
Размер шин, дюйм	14,00 – 20
Предприятие-изготовитель	Выпускался ОАО “Брянский Арсенал”
