Сетка рифленая ГОСТ 3306-88

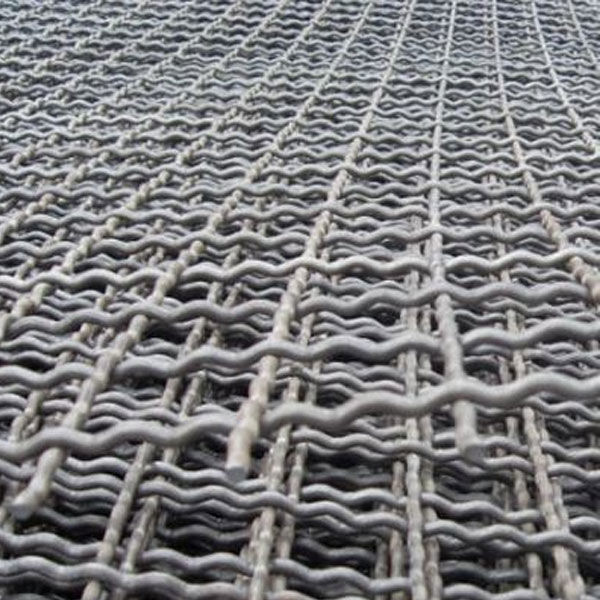

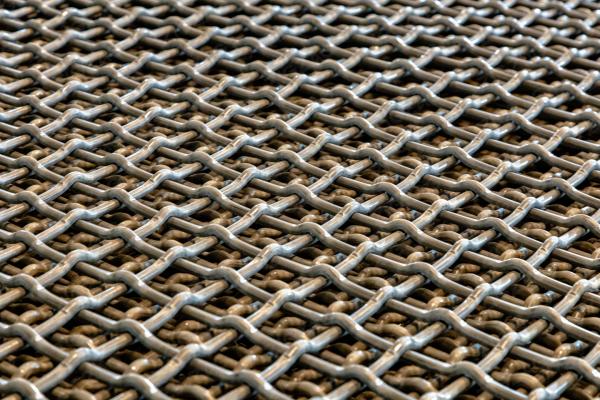

Сетка рифленая (сетка канилированная, сетка для грохотов)



Назначение: проволочные сетки для просеивания каменных углей, горючих сланцев, кокса, руд черных и цветных металлов, агломерата, окатышей, нерудных строительных других кусковых и сыпучих материалов, а также для фильтрации.



Размеры и исполнение: сетки изготавливаются в виде прямоугольных карт 1750х4500 мм, либо по размерам заказчика. Возможно изготовление сеток с натяжными фальцами.



Материал проволочных сеток:

     углеродистая сталь марок 45, 50, 55

     высоколегированная сталь 12Х18Н10(Т)



Типоразмеры сеток:

Заказать сейчас

Главная / Каталог / Сетка / Сетка рифленая ГОСТ 3306-88

Размер ячейки, ммДиаметр проволоки, мм
1,41,622,22,833,6456810
3 +
4 ++
5  ++++
6  ++ +
8     +
10     ++
12     +
13     + +
14      ++
15      +
16       ++
18      + +
20        +
22        +
25        ++
27
 		   +  +
30        ++
32        ++
34     +  ++
35        ++
37         +
40        +++
45         ++
50        +++
55         ++
60         +++
70           ++
75          +
80          ++
100           +

© 2015-2022 ООО “СИБМЕТАПРОМ”. Все права защищены

г. Новосибирск, ул. 2-ая Станционная, дом 44, офис 307

+7 (383) 255-40-06

+7 913 737-40-01

Сетки с квадратными ячейками из стальной рифленой проволоки ГОСТ 3306-88 в Екатеринбурге

Сертификат

ISO 9001:2008

Номер №1

Поставщик в РФ

Ведущий поставщик

Всех видов проволок и сеток

Россия г.Екатеринбург, ул. 1 Пятилетки 1с      [email protected]

+7 343 327-53-92   +7 343 214-84-34   +7 343 336-61-90   +7 950 638-68-46

Поиск

Искать:

Сетки с квадратными ячейками из стальной рифленой проволоки изготавливаются для просеивания каменных углей, горючих сланцев, кокса, руд черных и цветных металлов, агломерата, окатышей, нерудных строительных и других кусковых и сыпучих материалов, а также для фильтрации.

Категория: Сетки рифленые с квадратными ячейками

  • Описание

Сетки подразделяются:

1. По точности размера стороны ячейки в свету

Нормальной точности
Повышенной точности — П

2. По конструкции:

ЧР — частично рифленые (проволоки утка рифленые, проволоки основы не рифленые)

Р — рифленые (проволоки утка и основы рифленые)
СР — сложно рифленые (проволоки утка и основы имеют дополнительные изгибы рифления по сторонам ячейки.

  • Технические характеристики

Технические характеристики

Размер ячейки

D проволоки, мм
ГОСТ 9389-75

Масса 1 м2, кгРазмер карт, м.
(макс)
Сетка Рифленая — Р
3х31.45.11,75х4,5
3х31.661.75х4.5
4х41.661. 75х4.5
4х42.010.51.75х4.5
4х302.09.11.75х4.5
4х302.8131.75х4.5
5х52.07.51.75х4.5
5х52.8151.75х4.5
5х103.0141.75х4.5
5х203.0131.75х4.5
5х303.0121.75х4.5
6х62.06.41.75х4.5
6х63.0141.
75х4.5
6х303.0101.75х4.5
8х83.010.71.75х4.5
9х93.010.21.75х4.5
10х103.091.75х4.5
10х103.612.51.75х4.5
11х113.612.21.75х4.5
12х123.67.91.75х4.5
13х133.07.41.75х4.5
13х134.012.21.75х4.5
14х14		3.69. 61.75х4.5
14х144.011.61.75х4.5
15х153.69.11.75х4.5
16х164.010.51.75х4.5
16х165.015.51.75х4.5
18х183.67.91.75х4.5
18х185.014.2

1.75х4.5

20х205.013.11.75х4.5
20х206.016.51.75х4.5
22х225.012.21.75х4.5
22х226. 015.91.75х4.5
25х255.010.81.75х4.5
25х256.015.21.75х4.5
Сетка Рифленая-Сложно-Рифленая — РСР
25х255.010.81.75х4.5
27х275.010.81.75х4.5
27х276.015.01.75х4.5
Сетка Сложно-Рифленая  -СР
30х306.014.21.75х4.5
30х305.09.51.75х4.5
32х325.08. 91.75х4.5
32х326.012.61.75х4.5
35х355.08.21.75х4.5
35х356.011.71.75х4.5
40х405.07.31.75х4.5
40х406.010.21.75х4.5
40х408.018.91.75х4.5
45х456.09.21.75х4.5
45х458.0181.75х4.5
50х506.08.21.75х4.5
50х508. 014.51.75х4.5
55х556.07.71.75х4.5
55х558.013.21.75х4.5
60х606.07.21.75х4.5
60х608.012.31.75х4.5
60х6010.018.71.75х4.5
65х658.011.51.75х4.5
65х6510.017.51.75х4.5
70х708.010.81.75х4.5
70х7010.016.41.75х4.5
75х7510. 015.41.75х4.5
80х8010.014.51.75х4.5
100х10010.011.91.75х4.5

Имя (обязательно)

Email (обязательно)

Телефон

Название компании

Тема обращения

Сообщение

Я принимаю условия Политика обработки персональных данных

Я прочитал(а) и соглашаюсь с правилами сайта правила и условия

Berger Group — производитель и поставщик сит для дробильно-сортировочного оборудования

Предыдущий Следующее

Оборудование

Производим сита для сортировочных сит таких как: Extec, Kleemann, Pegson, Keestrack Powerscreen, Fintec, Metso, Finlay, McCloskey, RubbleMaster, Hazemag, Parker, And Hartl, Nordberg, Sandvik, Maximus.

Сетка гофрированная для просеивающих машин, применяемых в дорожно-строительной, строительной, металлургической промышленности для рассева материалов на фракции при температуре от – 40 до +40 градусов. Сетка из стали 70-90 предназначен для просеивания строительных материалов, углей, руд черных и цветных металлов, горючих сланцев, кокса, агломерата, нерудных строительных и других кусковых и сыпучих материалов, а также для фильтрования.

Материал:
Сетка из стальной гофрированной проволоки для экранов ГОСТ 3306-88), вес Проволока из углеродистой стали пружинной марки 45, 70-90.

Размеры гофрированной сетки для экранов:
Стандарт – 1750х4500мм; Под заказ – длина до 6000мм, ширина 1000-2000мм. Размер ячеек в свету от 2,5мм до 150мм. Диаметр проволоки от 1,2 до 12 мм.

Оборудование:

  • Ammann Bernardi Phoenix
  • Амоматик Эрмонт Спеко
  • Астек Каллотиконе Телтомат
  • Беннингховен, Вибау

Масса сетки гофрированной для просеивания на основании ГОСТ 3306-88

№ п/п Размеры ячеек мм. Сетка с квадратными ячейками из стальной гофрированной проволоки ГОСТ 3306-88
Ячейка (диаметр стержня)		 Изд. изм. Вес 1кв.м
1 4500*1750 3 (1,6) кв.м. 7,40
2 4500*1750 3 (2,0) кв.м. 10,64
3 4500*1750 4 (1,6) кв.м. 6,08
4 4500*1750 4 (1,8) кв.м. 7,43
5 4500*1750 4 (2,0) кв.м. 8,87
6 4500*1750 4 (2,5) кв.м. 12,79
7 4500*1750 4 (3,0) кв.м. 17,10
8 4500*1750 5 (2,0) кв.м. 7,60
9 4500*1750 5 (2,5) кв.м. 11,08
10 4500*1750 5 (3,0) кв.м. 17,72
11 4500*1750 6 (2,0) кв. м. 6,65
12 4500*1750 6 (3,0) кв.м. 13,23
13 4500*1750 7 (3,0) кв.м. 11,97
14 4500*1750 8 (3,0) кв.м. 10,88
15 4500*1750 8 (4,0) кв.м. 17,73
16 4500*1750 9 (4,0) кв.м. 16,37
17 4500*1750 10 (3,0) кв.м. 9,21
18 4500*1750 10 (4,0) кв.м. 15,19
19 4500*1750 10 (5,0) кв.м. 22,16
20 4500*1750 12 (3,0) кв.м. 7,98
21 4500*1750 12 (4,0) кв.м. 13,29
22 4500*1750 12 (5,0) кв. м. 19,56
23 4500*1750 13 (3,0) кв.м. 7,48
24 4500*1750 13 (4,0) кв.м. 14,18
25 4500*1750 14 (3,0) кв.м. 7,04
26 4500*1750 14 (4,0) кв.м. 11,82
27 4500*1750 14 (5,0) кв.м. 17,49
28 4500*1750 15 (4,0) кв.м. 11,20
29 4500*1750 15 (5,0) кв.м. 16,62
30 4500*1750 16 (4,0) кв.м. 10,63
31 4500*1750 16 (5,0) кв.м. 15,83
32 4500*1750 16 (6,0) кв.м. 21,76
33 4500*1750 18 (3,0) кв. м. 5,70
34 4500*1750 18 (4,0) кв.м. 9,67
35 4500*1750 18 (5,0) кв.м. 14,45
36 4500*1750 18 (6,0) кв.м. 19,95
37 4500*1750 19 (5,0) кв.м. 13,85
38 4500*1750 19 (6,0) кв.м. 19,15
39 4500*1750 20 (5,0) кв.м. 13,10
40 4500*1750 20 (6,0) кв.м. 18,41
41 4500*1750 20 (8,0) кв.м. 27,20
42 4500*1750 22 (5,0) кв.м. 12,31
43 4500*1750 22 (6,0) кв.м. 17,09
44 4500*1750 22 (8,0) кв. м. 27,00
45 4500*1750 23 (5,0) кв.м. 11,87
46 4500*1750 23 (6,0) кв.м. 16,50
47 4500*1750 24 (6,0) кв.м. 15,95
48 4500*1750 25 (5,0) кв.м. 13,74
49 4500*1750 25 (6,0) кв.м. 16,33
50 4500*1750 25 (8,0) кв.м. 25,79
51 4500*1750 27 (5,0) кв.м. 10,39
52 4500*1750 27 (8,0) кв.м. 24,32
53 4500*1750 28 (6,0) кв.м. 14,08
54 4500*1750 30 (5,0) кв.м. 9,50
55 4500*1750 30 (6,0) кв.м. 13,30
56 4500*1750 30 (8,0) кв.м. 22,40
57 4500*1750 32 (6,0) кв.м. 12,60
58 4500*1750 32 (8,0) кв.м. 21,28
59 4500*1750 32 (10,0) кв.м. 31,66
60 4500*1750 35 (5,0) кв.м. 8,31
61 4500*1750 35 (6,0) кв.м. 11,70
62 4500*1750 35 (8,0) кв.м. 19,79
63 4500*1750 35 (10,0) кв.м. 29,55
64 4500*1750 36 (8,0) кв.м. 19,34
65 4500*1750 38 (6,0) кв. м. 10,88
66 4500*1750 38 (8,0) кв.м. 18,50
67 4500*1750 39 (8,0) кв.м. 18,11
68 4500*1750 40 (5,0) кв.м. 7,40
69 4500*1750 40 (6,0) кв.м. 10,40
70 4500*1750 40 (8,0) кв.м. 15,36
71 4500*1750 40 (10,0) кв.м. 25,87
72 4500*1750 42 (8,0) кв.м. 17,02
73 4500*1750 45 (6,0) кв.м. 9,39
74 4500*1750 45 (8,0) кв.м. 16,05
75 4500*1750 45 (10,0) кв.м. 24,18
76 4500*1750 48 (8,0) кв.м. 15,20
77 4500*1750 50 (4,0) кв.м. 3,94
78 4500*1750 50 (6,0) кв.м. 8,54
79 4500*1750 50 (8,0) кв.м. 14,67
80 4500*1750 50 (10,0) кв.м. 22,16
81 4500*1750 54 (10,0) кв.м. 20,78
82 4500*1750 55 (8,0) кв.м. 13,50
83 4500*1750 55 (10,0) кв.м. 20,46
84 4500*1750 55 (12,0) кв.м. 28,58
85 4500*1750 60 (6,0) кв.м. 7,25
86 4500*1750 60 (8,0) кв.м. 12,51
87 4500*1750 60 (10,0) кв.м. 18,99
88 4500*1750 60 (12,0) кв.м. 26,59
89 4500*1750 62 (10,0) кв.м. 18,47
90 4500*1750 63 (10,0) кв.м. 18,22
91 4500*1750 63 (12,0) кв.м. 25,53
92 4500*1750 65 (8,0) кв.м. 11,65
93 4500*1750 65 (10,0) кв.м. 17,73
94 4500*1750 65 (12,0) кв.м. 24,87
95 4500*1750 68 (12,0) кв. м. 23,94
96 4500*1750 70 (8,0) кв.м. 10,90
97 4500*1750 70 (10,0) кв.м. 16,62
98 4500*1750 70 (12,0) кв.м. 23,35
99 4500*1750 75 (8,0) кв.м. 10,25
100 4500*1750 78 (6,0) кв.м. 5,70
101 4500*1750 80 (6,0) кв.м. 5,57
102 4500*1750 80 (8,0) кв.м. 9,67
103 4500*1750 80 (10,0) кв.м. 14,78
104 4500*1750 80 (12,0) кв.м. 20,82
105 4500*1750 82 (8,0) кв. м. 9,46
106 4500*1750 85 (8,0) кв.м. 9,15
107 4500*1750 90 (10,0) кв.м. 13,30
108 4500*1750 90 (12,0) кв.м. 18,77
109 4500*1750 100 (10,0) кв.м. 12,09
110 4500*1750 100 (12,0) кв.м. 17,09
111 4500*1750 120 (12,0) кв.м. 14,50
112 4500*1750 130 (12,0) кв.м. 11,70
113 4500*1750 140 (12,0) кв.м. 9,30

Упаковка:
Сетка узорчатая жесткая гофрированная сита изготавливается в виде прямоугольных карточек. В качестве средства упаковки используется катанка диаметром 5,5; 6,5 мм и выровнены не менее чем в двух местах.

Сетка гофрированная Цена, Сетка канилированная сложногофрированная

homeen / Сетка металлическая / Гофрированная, жестяная

Сетка гофрированная цена ➤

Сетка рифленая, сложногофрированная, сформированная из ткани по крайней мере один из них гофрированный.

Цена сетки гофрированной и консервной

В прайс-листе цена сетки гофрированной и цена сетки консервной указывается при условии закупки оптовой партии. Цена с НДС. Если вы решите купить профнастил в меньшем количестве, цена может быть увеличена. Чтобы узнать цену на малую партию сетки, позвоните региональному менеджеру по продажам

За дополнительную плату предоставляем услугу сварки уголков.

Сетка классификация

Сетка рифленая имеет квадратные ячейки и прямоугольные ячейки.


По типу гофра сетка выпускается:

CR – сетка частично гофрированная, у которой уточная проволока (поперек сетчатого полотна) гофрирована в месте переплетения, а основная проволока (по сетчатому полотну) не гофрирована;
Р – сетка гофрированная, у которой проволока основы и утка гофрированы в местах переплетения;
СР представляет собой сложногофрированную (баночную) сетку, в которой проволока основы и утка имеют гофры в местах переплетения и дополнительные гофры по бокам ячейки. Сложная гофрированная сетка называется консервной сеткой. Встречается название «кальцинированная сетка».

Сетка канилированная – это название закрепилось, в первую очередь, в строительной сфере и среди производителей заборных карт.

Обозначение сетки гофрированной

В товаросопроводительных документах сетка гофрированная обозначается буквами

  • ЧР – частично гофрированная .
  • R – гофр .
  • СР – сложного гофрированного .

Цифры после букв обозначают в мм размер ячейки, диаметр провода, размер карты (высота х длина).

Сетка сложногофрированная (канилированная)

Размер ячейки консервной сетки от 18х18мм до 110х110мм.
Форма ячеек как квадратная, так и прямоугольная.
Диаметр проволоки 3-6мм.

Консервная сетка стоит недешево, и нет необходимости снижать ее стоимость за счет снижения прочностных характеристик.

На фото ниже вы видите сетка консервная из оцинкованной проволоки, которую мы можем изготовить по вашему заказу.

В нашей компании можно заказать консервную сетку из оцинкованной или неоцинкованной проволоки с полимерным покрытием. Полимерное покрытие – порошковая краска, запекаемая в печи.

Таким образом, Вы сэкономите на покраске и получите прочное и красивое полимерное покрытие на консервной сетке. Если купить оцинкованную консервную сетку с полимерным покрытием, то она будет вечной.

Мы доставим гофрированную сетку на ваш склад в любой город Украины. Отгрузим консервную сетку со складов в Запорожье, Днепре или Кривом Роге.

Забор из проволочной сетки

Применение гофрированной сетки

  • Чаще всего используется для установки заборов.
  • для просеивания сыпучих материалов различных фракций. Например, рифленую сетку Р 5х2,2 применяют при производстве щебня, другие сетки применяют для отсева черных руд цветных и черных металлов, окатышей, кокса, горючих сланцев, агломерата, угля, кусковых строительных материалов.
  • сетка рифленая для крепления горных и горных выработок;
  • Сетка консервированная для ограждения садовых участков и теннисных кортов и т.п.;
  • профнастил для армирования железобетонных конструкций неравномерной прочности;
  • для армирования дорожных покрытий и др.;
  • консервы для изготовления клеток и вольеров;
  • Сетка рифленая для ограждения опасных узлов машин и механизмов.

Упаковка из гофрированной сетки

Карты с размерами:

  • максимальная ширина карты – 2,0 м,
  • максимальная длина карты 5,0 м.

Карты изготавливаются любой ширины и длины в установленных пределах, кратностью 500 мм.

Карточки завязаны в пакеты по 40 и 60 штук. Вес посылки не должен превышать 1500 кг. Гофрированная сетка может поставляться промасленной.

0050

Сетка рифленая ГОСТ 3306-88

Обозначение

Размеры, мм

Map area, m 2

Weight 1 m 2 mesh, kg

Cell

Wire Ø

Map

P6

6

2. 2

1750×4500

7.875

7.707

P8

8

3

1750×4500

7.875

10.555

P10

10

3

1750×4500

7.875

8,888

P12

12

3

1750×4500

0003

7.875

7.6

P13

13

3

1750×4500

7.875

7.193

P13

13

4

1750×4500

7,875

11,875

P16

16

4

1750×4500

7. 875

10.157

P22

22

five

1750×4500

7,875

11,853

P25

25

P25

25

0053

five

1750×4500

7.875

10.905

CP35

35

five

1750×4500

7.875

8.208

CP40

40

пять

17500053

7.875

7.42

0052

P3*

0003

9 03 9.00020053

4

    0053
9,000220003 9053 9003052

5.0 n/a

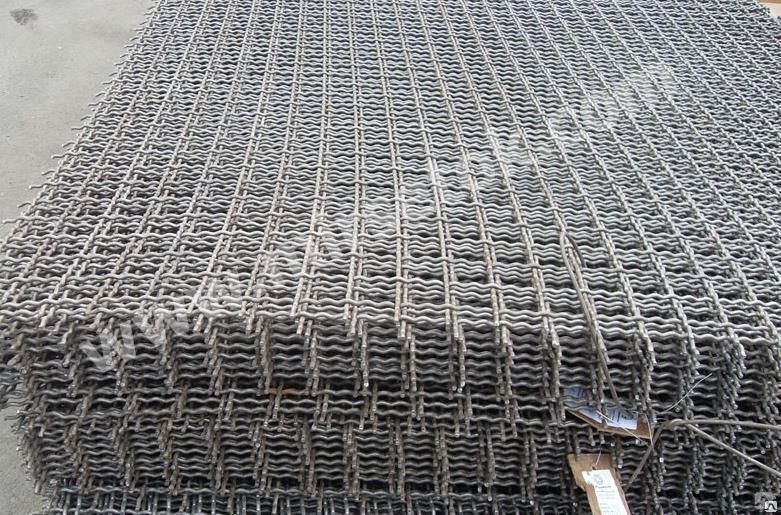

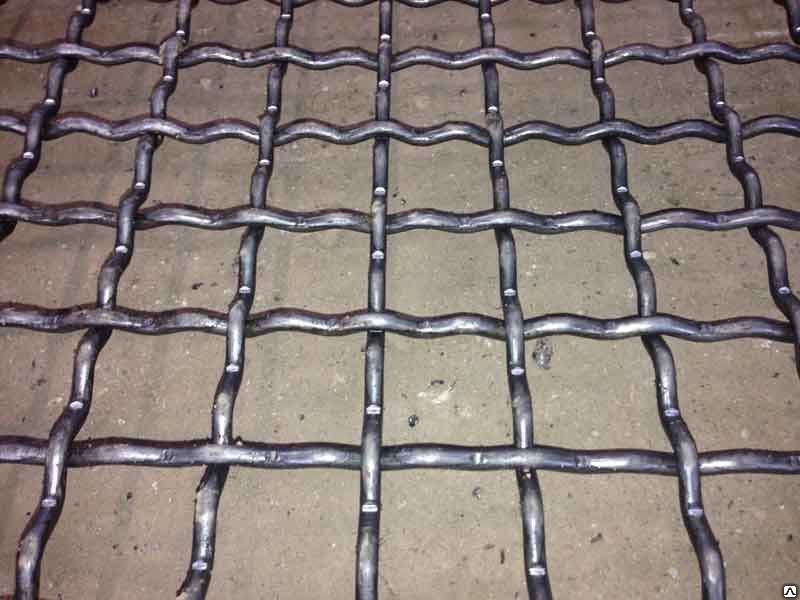

Corrugated mesh TU U 322-001

-012-2001

designation

Dimensions, mm

 Map area, M 2 Вес 1 M 2 MESH, кг

Ячейка

Провод Ø

Карта

Карта

9003

3

1. 6

1500×4500

6.75

6.81

P4

4

1.8

1500×4500

6.75

7,254

P5*

Пять

2

1750×4500

7.875

7.401

P5

five

2.2

1750×4500

7.875

8.533

P6*

6

2

1750×4500

6.373

P8

8

2.5

1750×4500

7.875

7.559

P11

eleven

3

1750×4500

7,875

8,176

P14*

P14*

0003

fourteen

3

1750×4500

7. 875

6.488

P15

15

3

1750×4500

7.875

6.159

P18

восемнадцать

1750×4500

7.875

9.279

P20

twenty

five

1750×4500

7.875

12.706

P25

25

5,0 н/д

1750×4500

10.905

CP30

thirty

five

1750×4500

7.875

9.179

CP30

thirty

5,0 н/д

1750×4500

7,875

9,179

03

CP40

40

4

1750×4500

7. 875

4.751

CP40

40

4.0 n/a

1500×2500

3,75

4,751

CP40

40

40

40

1750×4500

7.875

7.42

CP50

fifty

5.0 n/a

1750×4500

7.875

6.129

СР40х70

40×70

5.0 n/a

1500×2800

4.2

5.899

Зная массу консервной и гофрированной сетки, можно контролировать диаметр проволочной сетки и размер ячеек этих сеток.
