Бетоносмеситель принудительного действия — надёжный помощник на любой стройке

Ни одно серьёзное строительство, требующее приготовления бетона или другого раствора, не обходится без привлечения специальной техники. При этом неважно, идёт речь о масштабном проекте или о небольшой частной работе. Надёжным помощником строителей по-прежнему остаётся бетоносмеситель принудительного действия. Этот аппарат является самым распространённым среди других типов мешалок.

Конструктивные особенности и возможности техники

У принудительного бетоносмесителя, в отличие от своего гравитационного собрата, ёмкость является стационарной. Перемешивание раствора в резервуаре происходит при помощи вращающихся лопастей, которые закреплены на валу. Положение лопастей при необходимости можно регулировать. Кроме того, они снабжены особыми скребками. Лопасти вращаются со скоростью не менее 30 оборотов за одну минуту. Благодаря этому смесь быстро достигает требующейся густоты.

Принцип работы у принудительного бетоносмесителя — циклический. Загрузка составляющих, перемешивание и выгрузка полученного состава происходит пошагово. После достижения нужной консистенции раствор выгружается через затвор в нижней части смесителя.

Особенности конструкции и работы бетоносмесителя принудительного действия дают существенные преимущества. Среди них:

• значительное сокращение времени приготовления раствора;
• получение более однородного и качественного состава за счёт тщательного перемешивания;
• минимальные потери раствора при перемешивании;
• отсутствие ограничений по объёму смеси.

Бетоносмесители принудительного действия (типы и модификации):

Смесители бывают двух типов: вертикальные и горизонтальные. В первом варианте лопасти вращаются вертикально. Во втором типе вал (или два вала) расположены горизонтально.

Обе модели отличаются друг от друга лишь в некоторых деталях, но принципиальной разницы между ними нет. Основное отличие связано со сферой применения. Так, вертикальный бетоносмеситель чаще применяется для растворов с жидкой консистенцией. Горизонтальный более подходит для перемешивания сухих смесей.

Исходя из того, какая смесь требуется, к конструкции лопастей применяются различные инженерные решения. Например, для жидких растворов используют специальные насадки, а для тяжёлых составляющих применяют гребные лопасти. Некоторые бетоносмесители дополнительно оснащаются специальной обкладкой («бронёй»). Она может полностью обхватывать резервуар мешалки или лишь частично. Делается это для увеличения износостойкости ёмкости смесителя.

Помимо расположения осей вращения, принудительные смесители подразделяют также на мобильные и стационарные. Кроме того, разные модели мешалок отличаются друг от друга по следующим параметрам:

Резервуар смесителя тоже может быть разным. Самый распространённый вариант — планетарный вид мешалки. Но существуют ещё турбулентные и тарельчатые бетоносмесители.

Некоторые модели дополнительно оснащаются различными приспособлениями: виброситом, дозатором, скипом. Эти модификации призваны облегчить жизнь работников и, в конечном итоге, ускорить рабочий процесс. Так, скип (или скиповый подъёмник) нужен для быстрой доставки составляющих раствора, а дозатор позволяет верно соблюдать необходимые пропорции.

Бетоносмесители — незаменимый атрибут практически любой стройки, хоть промышленной, хоть индивидуальной. Благодаря их использованию значительно ускоряется строительный процесс и улучшается качество смесей. Купить или заказать любые типы бетоносмесителей принудительного действия можно в нашей компании. Мы гарантируем надёжную работу своей техники и оптимальное сочетание цены и качества товара. По желанию заказчика базовую комплектацию смесителя можно модифицировать, установив на неё дополнительные элементы.

Наше производство бетоносмесителей в городе Киров, но мы работаем по всей территории России (Москва, Санкт-Петербург, Ростов-на-Дону, Самара, Новосибирск, Смоленск, Киров, Иркутск, Уфа, Калуга, Пермь, Владивосток, Ярославль, Архангельск, Ангарск, Белгород, Владимир, Орёл, Петрозаводск, Ижевск, Курган, Екатеринбург, Покров и т.д.), отправляем бетоносмесители в страны СНГ, ЕАЭС (Беларусь, Украина, Казахстан, Таджикистан, Туркменистан, Армения, Киргизия, Узбекистан и т.д.).

Одновальный бетоносмеситель, одновальная бетономешалка горизонтального типа |

Одновальный бетоносмеситель является одним из типов бетоносмесительного оборудования. Особенностями данного агрегата является горизонтальный вал перемешивающий бетонную смесь и общая концепция принудительного перемешивания.

Одновальная бетономешалка горизонтального типа производит перемешивание реагентов для бетонной смеси в емкости имеющей корытообразную геометрию. Горизонтальный вал расположен вдоль всей длинны резервуара с закрепленными на нем лопастями.

Основные преимущества которые обеспечивает одновальный бетоносмеситель:

• Бетонная смесь изготовленная с применением горизонтального принудительного перемешивания обладает несравненно более высоким качеством нежели при использовании гравитационных бетономешалок.
• Благодаря высокому качеству и скорости перемешивания существует возможность изготовления самых различных смесей, от керамзита до так называемого «жесткого» бетона.
• Одновальная бетономешалка горизонтального типа спроектирована таким образом чтобы максимально облегчить процесс ремонта и технического обслуживания установки.
• Процесс выгрузки готовой смеси может производиться по всей площади резервуара.

Одним из немногих недостатков которым обладает одновальный бетоносмеситель можно считать высокую чувствительность к качественному составу ингредиентов которые участвуют в изготовлении бетонной смеси. При использовании различных частиц диаметром более 40 миллиметров существует серьезная опасность повреждения всей конструкции. В силу подобных ограничений одновальная бетономешалка горизонтального типа наиболее широко распространена в качестве агрегата для производства различного рода сухих смесей, поскольку при перемешивании сухих смесей не происходит налипания частиц раствора на функциональные узлы конструкции.

Одновальный бетоносмеситель с горизонтальным расположением вала представляют собой механизмы, относящиеся к типу бетоносмесителей принудительного циклического принципа действия.

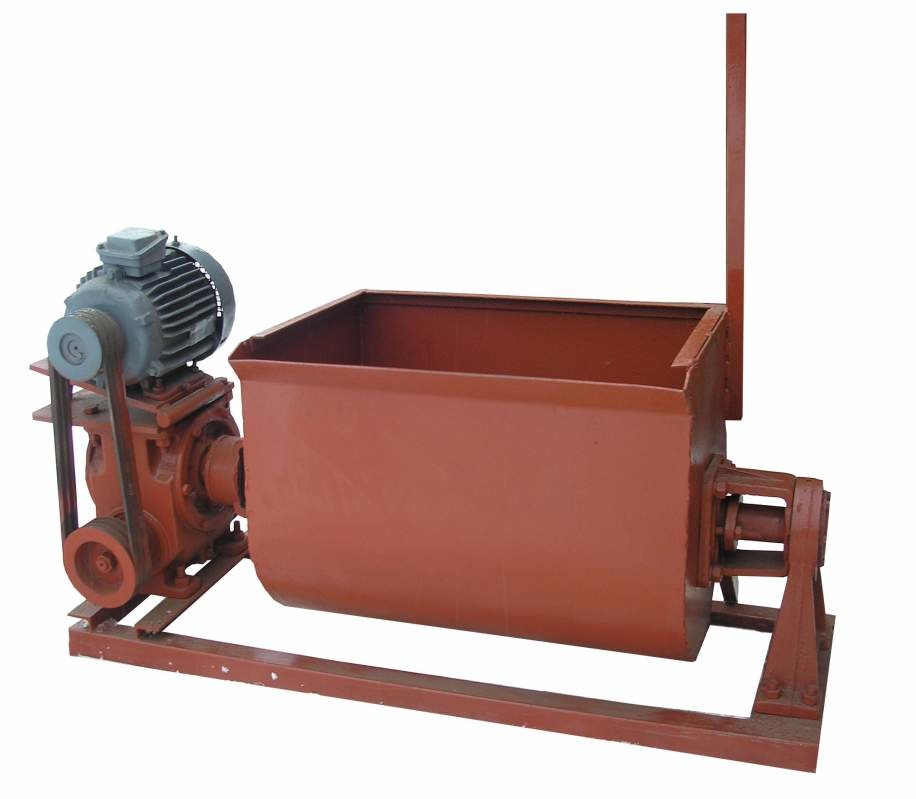

Одновальный бетоносмеситель с расположением вала в горизонтальной плоскости представляет из себя емкость корытообразной формы. На концах емкости установлены узлы подшипников, а внутри емкости располагается вал, на котором закреплены перемешивающие лопатки.

Одновальные бетоносмеситель с горизонтальным расположением вала обладают следующим рядом преимуществ:

• Изготовление бетонных смесей высокого качества.
• Возможность приготовить высокомарочную смесь, «жесткий» бетон, керамзитобетон.
• Все узлы установки расположены в местах легкодоступных для проведения ремонтных работ.
• Готовая смесь выгружается по всей длине днища смесительной емкости.

Однако, одновальные бетоносмесители с горизонтальным расположением вала имеют повышенную чувствительность к фракционному составу исходных материалов из которых изготавливается бетонная смесь. Оптимальные размеры не более 40 мм, если фракции имеют большие размеры то это может привести к серьезной поломке смесительной и даже приводной части бетономешалки. Вот почему бетоносмесители данной конструкции наиболее целесообразно использовать на заводах по изготовлению сухих смесей, где необходимо производство сухой массы однородного состава в большом объеме. Поскольку сухая смесь не налипает на внутренних стенках смесительной емкости и лопатках смешения, нет необходимости в частом проведении осмотра смесительной части бетономешалки. Кроме того, сухие смеси в меньшей степени воздействуют на внутреннюю поверхность смесительной части бетономешалки, чем подвижные растворы и бетоны, используемые при строительных работах.

Модель / Параметры	JZC250	JZC350	JZM350	JZC500	JZC750
Объем выгрузки (л)	250	350	350	500	750
Объем загрузки (л)	320	560	560	800	1200
Производительность м3/ч	6-8	10-14	13	18-20	20-22
Скорость вращения вала смесителя (об/мин)	17	14	15	13	13
Макс. диаметр заполнителя (калька/щебень) (мм)	60	60	60	60-80	60-80
Точность подачи воды	Погр.≤2%	Погр.≤2%	Погр.≤2%	Погр.≤2%	Погр. ≤2%
Двигатель мешалки (кВт)	4	5.5	5.5	11	15
Подъемный двигатель (кВт)	4	5.5	4.5	5.5	7.5
Двигатель водяного насоса (кВт)	0.55	0.55	0.55	0.75	1.1
Характеристики шин	6.50-16	6.50-16	6.50-16	7.50-16
Макс. скорость (км/ч)	20	20	20	20
Размеры (длина*ширина*высота) (мм)	2260x1990x 2750	2766x2140x 3000	3800x2050x 2690	5226x2200x 5460	6116x2056x 6060
Общий вес (кг)	1300	1950	1970	3100	4200



Ознакомьтесь также:

Планетарный бетоносмеситель принудительный

Двухвальный бетоносмеситель

Бетоносмеситель непрерывного действия

Гравитационный бетоносмеситель

Растворосмесители

Смеситель с горизонтальным валом – Смесительные системы

Смесители Praschak с горизонтальным валом, выбранные производителями тяжелых бетонных изделий, признаны за качество продукции и надежность и долгий срок службы. Теперь доступны со спиральными лезвиями или лопастями для влажных или сухих материалов.

Технические характеристики

Емкости

Модели

Приложения

Смесительный бак

• Стенка барабана 1/4” на моделях 8, 16, 21 и 30
• Стенка барабана 5/16” на моделях 54 и 81
• Торцевые пластины 1/2 дюйма для моделей 8, 16, 21, 30 и 54
• Торцевые пластины 3/4” на модели 81
• Слив 3 дюйма в центре днища бака

Вкладыши

• Литые вкладыши из никель-хард
• Боковые накладки из износостойкой стали
• Все сменные сегменты с болтовым креплением

Вал в сборе

• Литые лопасти для смешивания NI-Hard (или спиральная лопасть)
• Боковые стеклоочистители из износостойкой стали
• Сменные защитные кожухи для вала
• Герметичные самоустанавливающиеся опорные подшипники
• Масленка с визуальным индикатором уровня и подпружиненным дозатором для надлежащей смазки

Уплотнения вала

• Первичное двойное лабиринтное уплотнение и вторичное уплотнение «кошка»
• Разборная конструкция для обслуживания в полевых условиях
• Оба уплотнения продуты смазкой «Vellox 3»
• 4-точечная выносная смазочная панель

Привод

• Привод
• Переходник на валу для моделей 8, 16, 21 и 30
• Планетарная передача на моделях 54 и 81
• Вход с ременным приводом
• Выходной вал соединен непосредственно с валом смесителя

Разгрузочная дверца

• Расположена в задней части барабана с резиновым уплотнением дверцы
• Рычажный механизм пневмоцилиндра с выпускным клапаном
• Клапан регулировки потока для регулировки скорости
• Лубрикатор воздушной линии и влагоуловитель

Крышка миксера

• Стальная верхняя крышка
• Две дверцы на петлях спереди и сзади миксера
• Двери оснащены блокировочными выключателями «двери закрыты»
• Двери и верхняя крышка снабжены прокладками для удержания пыли

Краска

• Одноцветная высококачественная машинная эмаль

Скачать характеристики

Модель	Входная емкость	Двигатель
8	8 куб. футов или 800 фунтов	7-1/2 л.с.
16	16 куб. футов или 1600 фунтов	10 л.с.
21	21 куб. фут или 2100 фунтов	15 л.с.
30	30 куб. футов или 3000 фунтов	30 л.с.
54	54 куб.фута или 5400 фунтов	50 л.с.
81	81 куб.фут или 8100 фунтов	75 л.с.

Описание / Модель	8	16/21	30	54	81
А	4’-11”	7’-7”	8’-7”	10’-11”	13’-8”
Б	3’-11”	4’-8”	5’-9”	6’-0”	6’-1”
С	3’-9”	5’-2”	5’-8”	6’-1”	6’-4”
Вес миксера	1825 фунтов	3500 фунтов	5500 фунтов	11 000 фунтов	16 000 фунтов



Нажмите на приложение ниже, чтобы узнать, как наш смеситель с горизонтальным валом предлагает уникальные решения для ваших потребностей в смешивании: es

Запросить предложение сегодня

Пожалуйста, заполните форму ниже.

Последние новости

Горизонтальные смесители непрерывного действия от MAI® для вашей строительной площадки

Инновационная серия бетоносмесителей непрерывного действия от MAI®

Встречайте серию бетоносмесителей MAI ^®

Компания MAI разработала ряд бетоносмесителей непрерывного действия, отвечающих самым строгим требованиям на строительной площадке.

Откройте для себя горизонтальный смеситель непрерывного действия MAI ^® , который оправдает себя на вашей строительной площадке. Поговорите с нами о высокотехнологичном ассортименте МАИ ^® бетоносмесители и как MAI ^® может сделать ваш проект более эффективным.



Приложения





90 134 9 0196

Приложения	900 08 MAI®2MIX-MAIA-MOBIL	MAI®2MIX-MERKUR	MAI®2MIX -MERKUR PLUS (570UPM)
Кладочный раствор	XXX	XX	–
Штукатурный раствор	XXX	XXX	–
Земляно-влажная стяжка	XXX	X	–
Наливная стяжка пола	XXX	X	XX
Выравнивающие массы	X	X	XXX
Плитка клеи	X	X	XXX
Клеевой раствор	X	XXX	XXX
Шовный раствор	X	XX	XXX
Армирующий раствор	XXX	XXX	XXX
Sgraffito	XX	XXX	X
Ремонтный раствор	XXX	XX	XXX 90 138
Финишная штукатурка	–	XX	XX
Изоляционная штукатурка	X	X	X
Дренажный бетон	XXX	–	–
Бетон с зернистостью до 4 мм	XXX	–	–
Бетон с размером зерна до 8 мм	XXX	–	–

-: не подходит | X: ограниченная пригодность | ХХ: подходит | ХХХ: очень подходит





MAI®2MIX-MERKUR

MAI ^® 2MIX-MERKUR обеспечивает высочайшее качество смешивания в универсальном бетоносмесителе, подходит для использования со всеми распространенными растворами для мешков и легко транспортируется на строительную площадку.
