В наличии гидроцилиндры для самосвалов MAN, Scania, Renault, Volvo, МАЗ, КАМАЗ, DAF, Mercedes, Iveco, Isuzu, FAW, HOWO  и полуприцепов Wielton, Panav, Bodex, Sommer, Menci, IPV, Тонар, Schmitz, Langendorf, GRUNWALD, Meiller.

Гидроцилиндры HYVA отличаются высокой надежностью, стабильностью и долговечностью. Производятся из холоднокатаных труб с пластической деформацией >550 N/mm2, прочность на разр. > 620 N/mm2 и с минимальными отклонениями по соосности <2%. Использование высококачественных уплотнений позволяют эксплуатировать технику в экстремальных условиях, при температурах до -50 С.

HYVA  предлагает большой ассортимент фронтальных цилиндров:

• цилиндры с внешним кожухом (FC)

• цилиндры с проушиной (FE)

• цилиндры с двумя проушинами в местах крепления внизу и вверху (FEE)

• диаметры штоков от 77до 214 мм

• вылет цилиндра от 2900 до 9530 мм

  А так же цилиндры нового поколения высокого давления HYVA ALPHA.


Фронтальные гидроцилиндры HYVA FC и FE предназначены для самосвалов и полуприцепов.
В большинстве производимых цилиндров материал штока и материал стопорного кольца один и тот же, шток выполняется в виде монолита. В случае с гидроцилиндрами HYVA  штоки и стопорные кольца  производятся из разных материалов рассчитанные на разные нагрузки. Это позволяет  эксплуатировать цилиндры HYVA  в  экстремальных условиях при высоких перегрузках.

Преимущества гидроцилиндров HYVA:

• Малый вес цилиндра с маслом
• Небольшой рабочий объем цилиндра
• Короткое время цикла подъема/опускание
• Штоки выполнены из холоднокатанных труб по безшовной технологии
• Стопорные кольца и ползуны изготавливаются из высококачественных материалов с легкостью испытывающие экстремальные нагрузки

• Конструкция спроектирована таким образом, что позволяет снимать концентраторы напряжений в материале.
• Не требуют технического обслуживания – не нужно смазывать в месте крепления, в кронштейне.
• Имеет входной порт SAE для монтажа клапанов  TIP VALVE HT-TNK/SAE-1150
• Хромированная первая ступень
• Специальное отверстие для перемещения
• Гарантия качества – цилиндры проходят проверку на давлении в 1,5 раза превышающее заявленное рабочее давление.

Эти преимущества подтверждаются сотнями тысяч цилиндров работающих по всему миру, в любых климатических условиях.


Кодировка стандартных гидроцилиндров HYVA

Перечень стандартных гидроцилиндров HYVA 190 bar

Артикул	Наименование	Давл ение, bar	Грузо под., т.	Вес, кг	Объем масла	Вход	H(мм)	J(мм)	K(мм)	Цена, евро  с НДС
715 02 180	FC 091-3-03460-000A-K0298	190	11-18	129	17	1”SAE	1549	81	298
014 15 207	FC 080-3-02900-900D-K0203	135	8-9	65	11	½”	1130	53	203
014 15 220	FC 080-3-03200-000D-K0203	135	7-8	70	13	½”	1255	53	203
715 03 160	FC 110-3-03205-000A-K0343	190	21 – 51	128	24	1”SAE	1399	86	343	1 866
715 03 180	FC 110-3-03460-000A-K0343	190	21 – 44	135	26	1”SAE	1484	86	343	1 920
715 04 180	FC 129-3-03460-000A-K0343	190	34 – 58	198	37	1”SAE	1484	91	343
715 04 220	FC 129-3-03880-000A-K0343	190	33 – 54	215	42	1”SAE	1634	91	343	2 408
715 04 250	FC 129-3-04270-000A-K0343	190	34 – 62	229	46	1”SAE	1764	91	343	2 500
715 04 262	FC 129-4-04280-070A-K0343	190	22 – 54	202	40	1”SA	1399	91	343	2 447
715 04 290	FC 129-4-04620-000A-K0343	190	22 – 50	212	43	1”SAE	1474	91	343	2 458
715 04 392	FC 129-4-05180-070A-K0343	190	22 – 41	231	48	1”SAE	1644	91	343	2 583
715 05 220	FC 149-3-03880-000A-K0343	190	48 – 71	250	56	1”SAE	1644	96	343
715 05 256	FC 149-3-04270-000A-K0343	190	50 – 73	266	62	1”SAE	1774	96	343	2 817
715 05 262	FC 149-4-04280-070A-K0343	190	36 – 73	236	55	1”SAE	1399	96	343	2 723
715 05 292	FC 149-4-04620-070A-K0343	190	36 – 68	247	59	1”SAE	1474	96	343	2 813
715 05 354	FC 149-4-04940-000A-K0343	190	35 – 74	259	63	1”SAE	1554	96	343	2 824
715 05 404	FC 149-4-05180-070A-K0343	190	34 – 68	270	66	1”SAE	1634	96	343	2 903
715 05 422	FC 149-4-05460-070A-K0343	190	34 – 64	280	69	1”SAE	1714	96	343	3 043
715 06 260	FC 169-4-04280-000A-K0343	190	53 – 81	268	73	1”SAE	1394	106	343
715 06 290	FC 169-4-04620-000A-K0343	190	52 – 82	282	78	1”SAE	1479	106	343	2 999
715 06 320	FC 169-4-04940-000A-K0343	190	51 – 79	295	84	1”SAE	1559	106	343
715 06 390	FC 169-4-05180-000A-K0343	190	51 – 84	310	87	1”SAE	1629	106	343	3 154
715 06 410	FC 169-5-05355-000A-K0343	190	35 – 74	285	80	1”SAE	1384	106	343	3 157
715 06 430	FC 169-4-05460-000A-K0343	190	50 – 81	319	92	1”SAE	1699	106	343	3 254
715 06 440	FC 169-4-05700-000A-K0343	190	49 – 77	329	96	1”SAE	1769	106	343	3 283
715 06 450	FC 169-5-05780-000A-K0343	190	35 – 66	300	87	1”SAE	1469	106	343	3 322
715 06 490	FC 169-5-06180-000A-K0343	190	34 – 62	314	93	1”SAE	1549	106	343	3 355
715 06 550	FC 169-5-06830-000A-K0343	190	34 – 57	340	102	1”SAE	1709	106	343	3 531
715 06 580	FC 169-5-07130-000A-K0343	190	34 – 50	351	107	1”SAE	1759	106	343	3 566
715 06 678	FC 169-5-07630-004A-K0343	190	33 – 47	373	114	1”SAE	1889	106	343	3 681
715 06 720	FC 169-5-08130-000A-K0486	190	33 – 46	387	122	1”SAE	1989	106	486	3 810
715 06 860	FC 169-5-09030-000C-K0486	150	26 – 35	424	135	1”SAE	2209	106	486
715 06 910	FC 169-5-09530-000D-K0486	135	23 – 30	441	143	1”SAE	2309	106	486	4 151
715 07 424	FC 191-4-05460-000A-K0343	190	68 – 90	381	120	1”SAE	1712	116	343	3 688
715 07 452	FC 191-5-05780-000A-K0343	190	51 – 83	358	114	1”SAE	1482	116	343
715 07 490	FC 191-5-06180-000A-K0343	190	59 – 79	375	122	1”SAE	1562	116	343	3 893
715 07 580	FC 191-5-07130-000A-K0343	190	49 – 72	420	140	1”SAE	1772	116	343	3 990
715 07 680	FC 191-5-07630-004A-K0343	190	49 – 69	447	150	1”SAE	1902	116	343
715 07 720	FC 191-5-08130-000A-K0486	190	48 – 67	463	160	1”SAE	2002	116	343	4 345
715 07 860	FC 191-5-09030-000B-K0486	170	43 – 57	508	177	1”SAE	2212	116	486	4 657
715 07 910	FC 191-5-09530-000C-K0486	150	37 – 49	529	187	1”SAE	2312	116	486	4 697
715 08 860	FC 214-5-09030-000B-K0486	170	59 – 79	581	227	1”SAE	2197	135	486

Указаны розничные цены без скидок. Действует система скидок.

Официальный дистрибьютор и партнеры

Сервисные партнеры

Серийная продукция – Гидролига

Гидроцилиндр является надежным исполнительным органом, применяемым в различных машинах и оборудовании. Широкая сфера применения гидроцилиндров привела к необходимости разработки различных конструкций. Мы освоили производство гидроцилиндров мелкосерийно – экономически выгодная организация производства, легко коррелирующая потребности заказчика гидроцилиндра и прибыль производителя.

Каталог гидравлических цилиндров

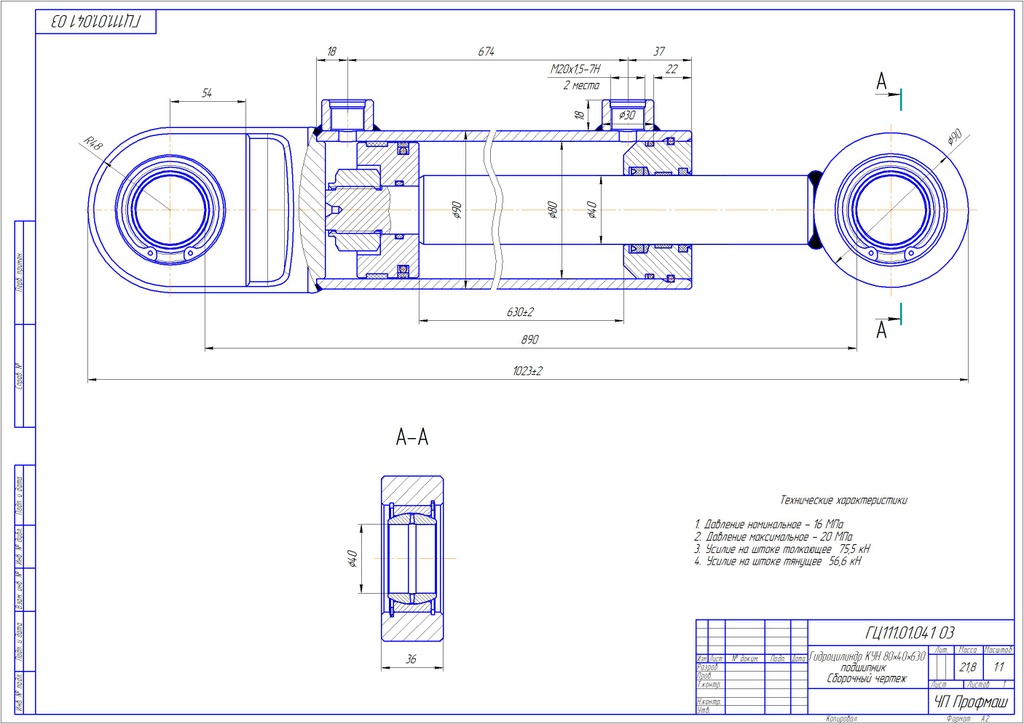

Разработка гидроцилиндра в собственном конструкторском бюро позволит получить надежный гидравлический двигатель, оптимизированный по весу и размеру. Нужный Вам чертеж гидроцилиндра будет построен в течение одних суток.

Изготовление гидроцилиндров  производится в хорошо оснащенном механосборочном  цеху. Благодаря мощной производственной базе компания может производить гидравлические цилиндры в широком спектре технических параметров: диаметр поршня от 40 до 250 мм, диаметр штока от 20 до 160 мм, ход поршня от 30 до 4000 мм.

Серийное производство гидроцилиндров

В ассортименте производимой продукции на предприятии фирмы «ГидроЛига» присутствуют поршневые гидроцилиндры двухстороннего действия и плунжерные гидроцилиндры одностороннего действия. По способу крепления штока и корпуса гидроцилиндра на машине (технике) изготавливаются гидроцилиндры без проушин, с проушинами с шарнирным подшипником либо без шарнирного подшипника,  с присоединительной резьбой, с вилкой, с отверстием под палец. Также возможно проектирование и изготовление проушин специального исполнения по согласованию с заказчиком.

Также с заказчиком (клиентом) мы согласовываем конструктивное исполнение присоединительных бонок (конструкция, присоединительная резьба и т.п.) гидроцилиндра. По конструкции штока наши гидроцилиндры выпускаются с односторонним штоком и двусторонним штоком.

Лидером в серийном производстве в нашей компании является гидроцилиндр подъема рабочих органов оборудования. Гидроцилиндр кузова, как для российских, так и для импортных машин, также является серийной продукцией завода. Также, более 5 лет ООО «ГидроЛига» успешно производит гидроцилиндры для прессов и прокатных станов.

В 2018 году освоено несколько новых направлений производства – это двухсторонний гидроцилиндр для буровых установок и гидроцилиндр рулевой для коммунальных и дорожно-строительных машин.

Мы предлагаем только лучшую продукцию, и предлагаем купить гидроцилиндры с гарантией качества от производителя и сервисным обслуживанием.  В нашей компании есть высокообразованные специалисты, которые используя новейшее оборудование и программы, предложат Вам лучшие компоненты и обслуживание. Мы хорошо знакомы с устройством гидроцилиндра и поэтому легко справляемся с такой задачей.

•     Серийная продукция
•     Производство гидроцилиндров
•     Ремонт гидроцилиндров
•     Комплектующие гидроцилиндров

Не нашли нужный цилиндр?

Если вы не нашли интересующий вас гидроцилиндр, то можете заказать производство по образцу или чертежу.

    Заказать

Руководство по выбору гидравлических цилиндров

: типы, характеристики, области применения

Видео с подробными рабочими характеристиками. Видео: AgriSupplyHowTo / CC BY-SA 4.0



• Ход- Расстояние, которое поршень проходит через цилиндр.
• Длина хода- Длина поршня. Длина варьируется от долей дюйма до многих футов.
• Рабочее давление – Диапазон рабочего давления указывает полный требуемый диапазон рабочего давления.
• Размер отверстия – Размер отверстия является мерой внутреннего диаметра ствола.
• Материал корпуса — Наиболее распространенные материалы корпуса включают алюминий, сталь, нержавеющую сталь и пластик.
• Диаметр штока – Диаметр штока определяет, какую нагрузку может выдержать поршень, прежде чем он прогнется. В таблице ниже показан минимальный диаметр стержня при различных условиях нагрузки. Открытая длина поршня, указанная в верхней части таблицы, обычно больше, чем длина хода цилиндра. Вертикальная шкала в английских тоннах (1 тонна = 2000 фунтов)

Цифры в основной части диаграммы представляют собой рекомендуемые минимальные диаметры штока. Изображение предоставлено: Mead

Если шток поршня слишком мал, шток может прогнуться под действием нагрузки. Если шток поршня слишком большой, он будет иметь большую первоначальную стоимость, потребует более дорогого монтажного приспособления и будет создавать большие силы удара в конце хода при высоких скоростях. Большие штоки уменьшают эффективную площадь поршня на конце штока, что приводит к меньшим силам втягивания.

Скорость – Скорость контролируется клапанами, которые регулируют поток гидравлического масла, поступающего в цилиндр или выходящего из него. Цилиндры обычно могут работать с максимальной естественной скоростью. Эта максимальная скорость определяется размером цилиндра, размером порта, давлением воздуха, диаметром и длиной шлангов, а также нагрузкой, с которой работает цилиндр. От этой естественной скорости пользователь может увеличить скорость или, что чаще, уменьшить ее. Меньшие клапаны имеют более медленное движение цилиндра; однако максимальная собственная скорость этих цилиндров часто может быть достигнута с клапаном, который на один или два размера меньше размера порта цилиндра.

Сила – Сила связана с диаметром поршня, но не прямо пропорциональна. Как правило, чем больше площадь поршня, тем больше создаваемая сила. Номинальные значения силы могут несколько отличаться в противоположные стороны. Сила прямого хода (тяги) меньше силы прямого хода (тяги) при гидравлическом приводе от той же подачи сжатой жидкости из-за того, что эффективная площадь поперечного сечения уменьшена на площадь штока поршня. Соотношение между силой на выходе, давлением и радиусом следующее:

F _τ = P(∏r ² )

Где:

F _τ 9 0006 — результирующая сила

P — нагрузка, распределенная давлением на поверхность

∏ — число пи, приблизительно равное 3,14159

r — радиус поршня

∏r ² — эффективная площадь поверхности поршня, на которую действует давление.

В прямом ходе используется то же уравнение, что и в прямом ходе; однако площадь поперечного сечения меньше площади поршня, поэтому соотношение с радиусом другое. Соотношение между силой, действующей при прямом ходе, давлением, радиусом поршня и радиусом штока поршня выглядит следующим образом:

F _τ = P∏(r ₁ ² – r ₂ ² ) 900 07

Где:

F _τ результирующая сила

P — распределенная нагрузка давлением на поверхность

∏ — пи, приблизительно равная 3,14159

r ₁ — радиус поршня

r ₂ — радиус поршневой шток

В гидравлических цилиндрах усилие можно легко умножить или разделить по всей системе. Это широко известно как обмен силы на расстояние, и его можно увидеть во многих других механических системах. Для этого в гидравлических системах размер поршня и цилиндра должен быть изменен относительно друг друга. Как видно из изображений ниже, поршень справа имеет площадь в девять раз больше, чем поршень слева. Это означает, что на каждые девять единиц силы, приложенной к поршню слева, поршень справа сдвинется на одну единицу.

Гидравлическое умножение. Изображение предоставлено: Как это работает. Регулировки Автора

Конфигурация цилиндра

Конфигурация цилиндра может быть простой или телескопической.

• Гидроцилиндр простой конфигурации состоит из одного цилиндрического корпуса и внутренних компонентов.
• В гидравлическом цилиндре с телескопической конфигурацией используются «телескопические» цилиндрические корпуса для увеличения длины цилиндра. Ряд гидравлических трубок вставлены друг в друга наподобие рукавов. Они используются для обеспечения длинного полного хода выходного вала с количеством ступеней или втулок до 6. Цилиндры телескопической конфигурации используются в различных приложениях, требующих использования длинного цилиндра в условиях ограниченного пространства. Телескопические цилиндры представляют собой цилиндры одностороннего действия и втягиваются под действием силы тяжести.

Телескопический цилиндр. Изображение предоставлено: Hyco Canada

Цилиндр

Гидравлические цилиндры могут быть одинарного или двойного действия.

Гидравлический цилиндр одинарного действия находится под давлением для движения только в одном направлении. Это простая и недорогая конструкция. После завершения работы давление масла сбрасывается и возвращается в резервуар для жидкости. Поршень возвращается в исходное положение под действием внешней силы, такой как сила тяжести или сжатая пружина.

Гидравлический цилиндр двойного действия может перемещаться в горизонтальной (ось X), вертикальной (ось Y) плоскости или в любой другой плоскости движения. В этой конструкции используется гидравлическая жидкость под давлением для выдвижения и втягивания штока поршня. Для этого требуются порты для жидкости на обоих концах привода, чтобы масло направлялось с обеих сторон к поршню.

Варианты монтажа

Возможные варианты монтажа: фланец, цапфа, резьба, скоба или проушина и опора. Место крепления может быть колпачком, головкой или промежуточным. Важно выбрать правильный способ монтажа, поскольку некоторые способы монтажа могут привести к смещению торцевых крышек цилиндра рулевой тяги, что приведет к потере жидкости и давлению.

Стационарные типы крепления, такие как передний и задний фланцы, крепления с резьбой сбоку и крепления на лапах, позволяют закрепить привод на плоской поверхности. При использовании фиксированной опоры важно следить за тем, чтобы нагрузка не оказывала на поршень боковых сил, которые вызовут износ внутри цилиндра. Боковая нагрузка приводит к сокращению срока службы и неравномерному движению цилиндра.

Шарнирные опоры, включая задний шарнир, опоры со сферическими проушинами и опоры на цапфах, допускают смещение, поскольку привод может поворачиваться или поворачиваться по дуге.

Области применения

Гидравлические цилиндры используются во многих отраслях, включая сельское хозяйство, армию и правительство, нефтегазовую промышленность, а также пожарно-спасательные службы. Они имеют легкий размер и прочную конструкцию, поэтому их можно использовать в различных приложениях и средах.

Стандарты

A-A-52410 — Кожух, пыле-влагозащита: гидравлический тормозной цилиндр, синтетический каучук

AWS D14.9/D14.9M — Спецификация для сварки гидравлических цилиндров

BS ISO 10100 — Гидравлическая жидкость мощность – цилиндры – приемочные испытания

Ресурсы

Как выбрать пневмоцилиндры

Как работают гидравлические машины. Основная идея

Изображение предоставлено: Bailey | Grainger

Инженерные калькуляторы, относящиеся к гидравлическим цилиндрам



Свойства цилиндра; Свойства полого цилиндра

Читать мнение пользователя о гидравлических цилиндрах

Выбор гидравлического цилиндра | Опции гидравлического цилиндра

При выборе гидравлического цилиндра для вашего применения необходимо учитывать несколько вариантов конструкции. Для обеспечения долговечности, надежности и эффективности первостепенное значение имеет правильное проектирование и изготовление гидравлического цилиндра, отвечающего вашим потребностям.

Стандартные, телескопические и рулевые цилиндры

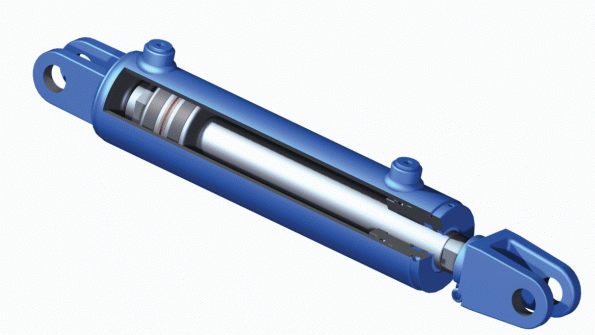

Стандартные гидравлические цилиндры

Стандартные гидравлические цилиндры

широко используются в тех случаях, когда высокая номинальная прочность и ограничения монтажного пространства не являются проблемой. Увеличенная длина хода стандартного гидроцилиндра меньше общей длины цилиндра. Основной отличительной чертой стандартного гидроцилиндра является то, что головка и основание цилиндра цилиндра свариваются, свинчиваются или соединяются болтами или гайками. Стандартные гидравлические цилиндры используются в мобильной технике, сталелитейной и металлургической промышленности, гражданском строительстве, прессах, кранах, оффшорных установках и судостроении.

Телескопические гидравлические цилиндры

Телескопические гидравлические цилиндры используются в гидравлических подъемных устройствах или там, где необходимы большие амплитуды движения, но имеется ограниченное пространство. Телескопические гидравлические цилиндры состоят из нескольких ступеней, в которых шток поршня складывается в шток большего размера два или более раз. Это позволяет телескопическому гидравлическому цилиндру выдвигаться как минимум в два раза на длину ствола. Телескопические гидравлические цилиндры используются в мобильных и промышленных гидравлических системах, таких как самосвалы, подъемные устройства и приложения, где требуется свободное пространство.

Гидравлические цилиндры рулевой тяги

№

Основной отличительной чертой цилиндра рулевой тяги является стиль его конструкции. Верхняя и нижняя часть цилиндра поперечной рулевой тяги, а также корпус цилиндра соединены между собой четырьмя или более соединительными тягами, которые проходят от головки к основанию цилиндра поперечной рулевой тяги, удерживая его вместе. Цилиндры поперечной рулевой тяги функционируют как стандартные гидравлические цилиндры. Гидравлические цилиндры с поперечной тягой используются в промышленных станках, автомобильной промышленности, машинах для производства пластмасс, передаточных линиях и других производственных устройствах.

Гидравлические цилиндры одностороннего или двустороннего действия

Существует два функциональных типа гидроцилиндров: двойного действия и одинарного действия. Гидравлические цилиндры одностороннего действия воздействуют на поршень только в одном направлении. Это означает, что для возврата гидравлического цилиндра в исходное состояние требуется сила тяжести или противовес. Гидравлические цилиндры одностороннего действия могут быть стандартными, телескопическими или гидроцилиндрами с поперечной тягой.

Гидравлические цилиндры двойного действия могут прикладывать усилие в двух направлениях, обеспечивая точное управление выдвижением и втягиванием штока поршня. Это позволяет использовать больше вариантов монтажа и может использоваться для более сложных систем управления, таких как горизонтальное толкание и втягивание уплотнителя, выдвижение плуга или сложные элементы управления землеройным оборудованием. Гидравлические цилиндры двойного действия могут быть стандартными, телескопическими или гидроцилиндрами с поперечной тягой.
