Гидроцилиндры размеры: Размеры гидроцилиндров: как подобрать нужный размер
Обозначение гидроцилиндров по ГОСТ, маркировка, размеры гидроцилиндров, схема, примеры

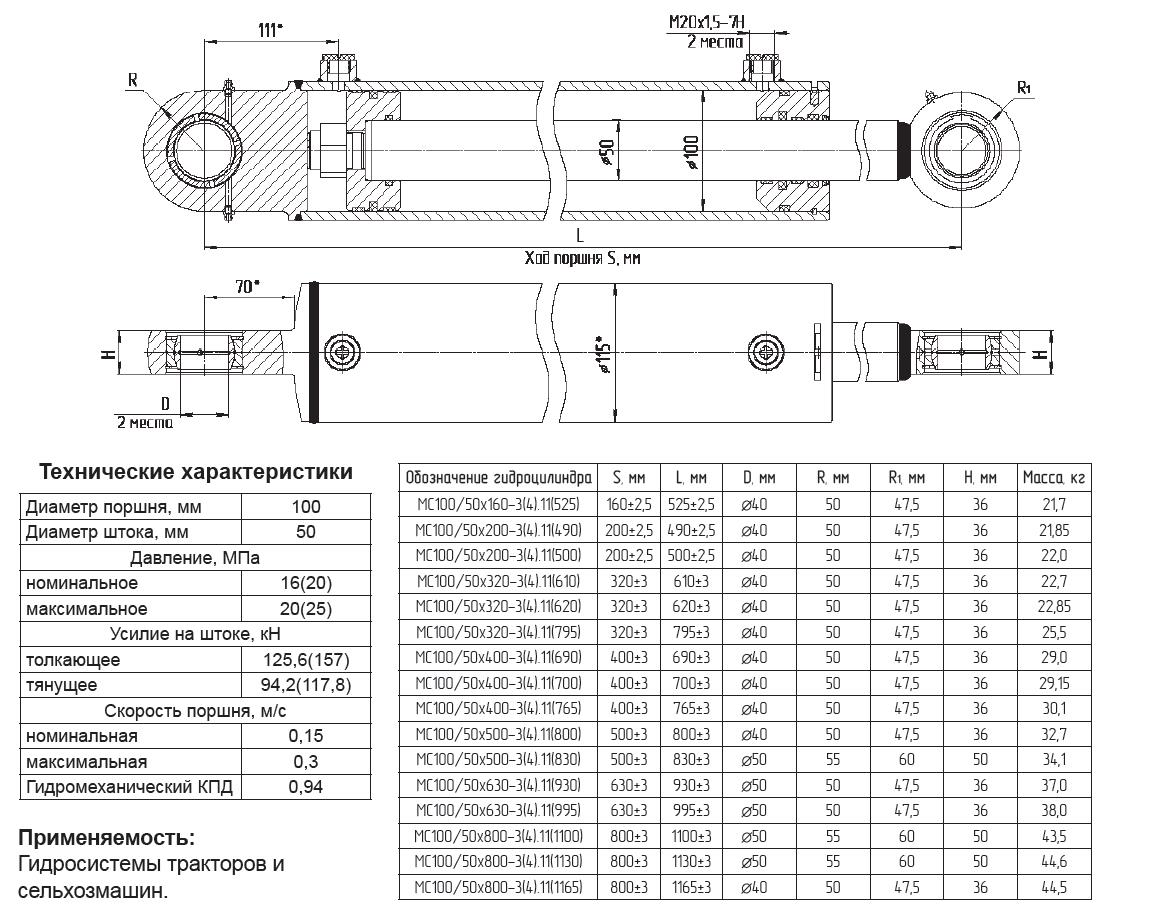

Большинство существующих гидроцилиндров любых размеров производятся У, УХЛ, ХЛ, Т исполнений 1 категории по ГОСТ 15150-69
По конструктивному исполнению отличают гидроцилиндры с односторонним и двусторонним выходом штока, поршневые одностороннего и двустороннего действия.
Пример условного обозначения представлен в следующей таблице 1:
ЦГ1-80.56×900.11-УХЛ |
||||||
| ЦГ | 1 | 80 | 56 | 900 | 11 | УХЛ |
| Цилиндр гидравлический | Диаметр поршня, мм | Диаметр штока, мм | Ход поршня, мм | Конструктивное исполнение, см. таблицу 3
|
Умеренно холодный климат | |
Нужно отметить, что обозначения могут отличаться у разных производителей, например некоторые из них вводят порядковый номер заводского проекта (ЦГ 80.56х620.11 (34)) или дополнительно указывают параметр расстояние по центрам ушей (ЦГ 80.56х630.1010.11). Но сути дела это не меняет, все основные размеры гидроцилиндров и характеристики, указанные в таблице 1 присутствуют в любой маркировке. Зная эти параметры вы можете легко подобрать гидроцилиндр в нашем каталоге.
Телескопические гидроцилиндры так же бывают односторонние (складываются под весом рабочего органа), и двусторонние (складывается принудительно под давлением рабочей жидкости), пример обозначения в таблице 2
ГЦТ1-2-15-850 |
||||
| ГЦТ | 1 | 2 | 15 | 850 |
| Гидравлический цилиндр телескопический | одностороннего дейстия | двух плунжерный | Общий ход, мм | |
| 01 | Вилка на корпусе и штоке |
| 02 | Вилка на корпусе и резьба наружная на штоке |
| 03 | Вилка на корпусе и резьба внутренняя на штоке |
| 04 | Вилка на корпусе и проушина с шарнирным подшипником на штоке |
| 05 | Вилка на корпусе и проушина с втулкой на штоке |
| 11 | Проушины с шарнирным подшипником на корпусе и штоке |
| 12 | Проушина с шарнирным подшипником на корпусе и проушина с втулкой на штоке |
| 13 | Проушина с шарнирным подшипником на корпусе и шток с наружной резьбой |
| 14 | Проушина с шарнирным подшипником на корпусе и шток с внутренней резьбой |
| 15 | Проушина с шарнирным подшипником на корпусе и шток со сферой или грибком |
| 16 | Проушина с шарнирным подшипником на корпусе и с подготовкой конца штока под сварку с требуемой деталью |
| 17 | Проушины корпуса и штока с отверстиями |
| 18 | Проушина с шарнирным подшипником на корпусе и шток с вилкой |
| 20 | Проушины со сферическими втулками на корпусе и штоке |
| 21 | Проушина с втулкой на корпусе с шарнирным подшипником на штоке |
| 22 | Проушины с втулками на корпусе и штоке |
| 23 | Проушины с втулкой на корпусе и шток с наружной резьбой |
| 24 | Проушины с втулкой на корпусе и шток с внутренней резьбой |
| 25 | Проушины с втулкой на корпусе и шток со сферой или грибком |
| 26 | Проушины с втулкой на корпусе и с подготовкой конца штока под сварку с требуемой деталью |
| 28 | Проушина с втулкой на копусе и проушина с шарнирным подшипником на штоке |
| 29 | Проушина с шарнирным подшипником на корпусе и проушина с втулкой на штоке |
| 30 | Проушина корпуса с отверстием и гладкий конец штока |
| 31 | Корпус на цапфах и проушина с шарнирным подшипником на штоке |
| 32 | Корпус на цапфах и проушина с втулкой на штоке |
| 33 | Корпус на цапфах и шток с наружной резьбой |
| 34 | Корпус на цапфах и шток с внутренней резьбой |
| 35 | Корпус на цапфах и шток со сферой или грибком |
| 36 | Корпус на цапфах и с подготовкой конца штока под сварку с требуемой деталью |
| 41 | Корпус на цапфах с отверстием и проушина с шарнирным подшипником на штоке |
| 42 | Корпус на цапфах с отверстием и проушиной и проушина с втулкой на штоке |
| 43 | Корпус на цапфах с отверстием и штко с наружной резьбой |
| 44 | Корпус на цапфах с отверстием и шток с внутренней резьбой |
| 45 | Корпус на цапфах с отверстием и шток со сферой или грибком |
| 46 | Корпус на цапфах с отверстием и с подготовкой конца штока под сварку с требуемой деталью |
| 47 | Корпус на цапфах и шток с вилкой |
| 55 | Посадочная цилиндрическая поверхность на корпусе и шток со сферой или грибком |
| 56 | Посадочная цилиндрическая поверхность на корпусе и шток с наружной резьбой |
| 57 | Посадочная цилиндрическая поверхность на корпусе и шток-рейка |
| 58 | Посадочная цилиндрическая поверхность на корпусе и шток с внутренним гладким отверстием |
| 59 | Посадочная цилиндрическая поверхность на корпусе и шток с внутренней резьбой |
| 65 | Фланец на корпусе и шток со сферой или грибком |
| 73 | Проушина со сферическим отверстием на корпусе и шток с наружной резьбой |
| 80 | Корпус с подготовкой конца под сварку и гладкий конец штока с отверстием под фланец |
| 82 | Корпус с подготовкой конца под сварку и проушина с втулкой на штоке |
| 83 | Корпус с подготовкой конца под сварку и шток с наружной резьбой |
| 84 | Корпус с наружной резьбой и проушина штока с шарнирным подшипником |
| 85 | Корпус с подготовкой конца под сварку и шток со сферой или грибком |
Обозначение гидроцилиндров Гидросила
Марки гидроцилиндров, каталог гидроцилиндров | Гидроласт
Завод гидравлического оборудования «Гидроласт» производит следующие марки гидроцилиндров: поршневые и телескопические
Поршневые гидравлические цилиндры двухстороннего действия компании «Гидроласт» имеют диаметр поршня от 30 до 1500 миллиметров, диаметр штока от 20 до 800 миллиметров, ход поршня от 50 до 15000 миллиметров, максимальное давление до 700 бар и скорость перемещения штока до 3 метров в секунду.
Температура эксплуатации гидроцилиндров от -50 до +180 градусов по Цельсию.
Стандартные гидроцилиндры имеют размеры, приведенные в таблицах каталога. Каталоги стандартных цилиндров можно скачать по ссылкам в соответствующих разделах нашего сайта.
При изготовлении гидроцилиндров «под заказ», что является основным направлением деятельности нашей компании, можно изменить практически любой параметр стандартных гидроцилиндров. Все параметры требуемого гидроцилиндра оговариваются и согласовываются на сборочном чертеже, предоставленном до начала производства.
Все гидроцилиндры проходят испытания согласно ГОСТ и на все гидроцилиндры выдается заводская гарантия.
В настоящее время компания «Гидроласт» производит все марки гидроцилиндров из высококачественных комплектующих известных компаний OVAKO, STRUCTO, STELMI, Trelleborg, Semrit, Eastonseal и Hallite поршневые гидроцилиндры двухстороннего действия по стандарту ISO 3320 (сварная технология) и ISO 6020 (на болтах).
Поршневые гидроцилиндры
Поршневые гидроцилиндры двухстороннего действия по стандарту ISO 3320 и DIN 24554 являются самым распространенным типом цилиндров в мире. Данный тип гидроцилиндров можно встретить на различном оборудовании, где давление системы не превышает 21МПа. Распространению данных цилиндров способствовала низкая стоимость и простота конструкции изделия. Гидроцилиндры изготавливаются в 6-ти различных монтажных вариантах и имеют широкий выбор дополнительных приспособлений, отвечающих всем требованиям заказчика.
| РАБОЧИЕ ХАРАКТЕРИСТИКИ | |
| Диаметр поршня | от 25 мм до 1 500 мм |
| Диаметр штока | от 12 мм до 500 мм |
| Номинальное рабочее давление | 160 бар (16 МПа) |
| Максимальное рабочее давление | 210 бар (21 МПа) |
| 0,5 м/с | |
| Максимальный ход | 15 000 мм |
| Диапазон рабочих температур | от -20°С до +80°С в стандартном исполнении и до +120°С в специальном |
| Чистота масла | не ниже 10 класса чистоты по NAS1638 |
С габаритными и монтажными размерами гидроцилиндров в зависимости от исполнения можно ознакомиться в соответствующих разделах нашего сайта.
Поршневые гидроцилиндры двухстороннего действия по стандарту ISO 6020/1 являются самым распространенным типом цилиндров в области металлургического оборудования. Конструкция цилиндров является оптимальной для установки гидроцилиндров на ответственные узлы, где давление системы не превышает 45МПа.
Данный тип цилиндров несколько дороже аналогичных цилиндров сварного исполнения в виду сложности конструкции и установки дополнительных элементов, шевронных уплотнений, толщиной стенки гильзы, более массивных крепежных элементов.
Гидроцилиндры изготавливаются в 6-ти различных вариантах монтажного исполнения и имеют широкий выбор дополнительных приспособлений, отвечающих всем требованиям заказчика.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Диаметр поршня | от 25 мм до 1500 мм |
| Диаметр штока | от 12 мм до 500 мм |
| Номинальное рабочее давление | 250 бар (25 МПа) |
| Максимальное рабочее давление | 450 бар (45 МПа) |
| Максимальная скорость движения поршня | 15 м/с |
| Максимальный ход | 15 000 мм |
| Диапазон рабочих температур | от -20°С до +80°С в стандартном исполнении и до +120°С в специальном |
| Чистота масла | не менее 10 класса чистоты по NAS1638 |
Поршневые гидроцилиндры двустороннего действия в соответствии с ISO 6020/2 и DIN 24554.
Компактная конструкция квадратных крышек со стяжными шпильками и высокая ремонтопригодность, сокращение времени на ремонт, применение высококачественных комплектующих обеспечивает высокую надежность подобных цилиндров. Данные гидравлические цилиндры рекомендуются для применения во всех областях промышленного производства.
Гидроцилиндры изготавливаются в 9-ти различных монтажных вариантах, а также имеют широкий выбор дополнительных приспособлений, отвечающих всем требованиям заказчика.
| Рабочие характеристики поршневых гидроцилиндров : | |
| Диаметр поршня | От 25 мм до 500 мм |
| Диаметр штока | От 12 мм до 250 мм |
| Номинальное рабочее давление | 160 бар (16 МПа) |
| Максимальное рабочее давление | 210 бар (21 МПа) |
| Максимальная скорость движения поршня | 0,5 м/с |
| Максимальный ход | 6000 мм. |
Телескопические гидроцилиндры производства «Гидроласт» успешно используются на буровых и различных мобильных установках, в том числе и специального назначения.
Главные достоинства, которыми обладают телескопические гидроцилиндры, это:
→ сравнительно небольшие габариты в сдвинутом положении;
→ большой ход штоков после выдвижения (причем этот показатель, как правило, превышает длину цилиндра в собранном состоянии).
Сфера применения телескопических цилиндров достаточно обширная, что делает данное изделие практически универсальным, но основное их предназначение – это все же оснащение механизмов и машин, гидроцилиндры которых не в состоянии обеспечить нужную длину хода. Телескопические гидроцилиндры впускаются в четырех вариантах крепления.
| Технические характеристики телескопических гидроцилиндров: | |
| Шток хромированный: | 45, 40Х; h7, Ra0,2, толщина хромового покрытия до 40 мкм, возможность обработкой ТВЧ до 65 HRC. |
| Максимальный диаметр поршня | до 1000 мм |
| Максимальный ход поршня | до 15000 мм |
| Труба хонингованная: | 45, 40Х, 30ХГСА; H8, Ra0,2, возможность обработкой ТВЧ до 65 HRC. |
Марки гидроцилиндров производства компании «Гидроласт» позволяют удовлетворить любые потребности наших заказчиков.
Серия DB Таблица стандартных размеров
Запросить предложение найти дистрибьютора
найти дистрибьютора
Запросить предложение
| Отверстие | Размер стержня | Размер порта |
|---|---|---|
| Отверстие | Размер стержня | Размер порта |
| 1,5 дюйма (1 1/2 дюйма) | 3/4 дюйма | 1/4 НПФ |
| 2 дюйма | 3/8 НПФ, 9/16-18 ШАР | |
| 2,5 дюйма (2 1/2 дюйма) | 1,0625 дюйма (1 1/16 дюйма) | 3/8 НПФ, 9/16-18 ШАР |
| 3 дюйма | 1,25 дюйма (1 1/4 дюйма) | 1/2 НПФ, 3/4-16 ШАР |
| 3,5 дюйма (3 1/2 дюйма) | 1,25 дюйма (1 1/4 дюйма) | 1/2 НПФ, 3/4-16 ШАР |
| 4 дюйма | 1/2 НПФ, 3/4-16 ШАР | |
| 5 дюймов | 1,5 дюйма (1 1/2 дюйма) | 1/2 НПФ, 3/4-16 ШАР |
0625" (1 1/16")”> 1,0625 дюйма (1 1/16 дюйма)
25" (1 1/4")”> 1,25 дюйма (1 1/4 дюйма)Если требуются головки или основания с размерами портов, отличными от стандартных, укажите размер отверстия цилиндра и размер резьбы порта.
Если требуются поршневые штоки, трубки или рулевые тяги с длиной хода, отличной от указанной, укажите размер отверстия, размер штока и длину хода.
Как измерить гидравлический цилиндр
Пришло время заменить гидроцилиндр. С чего начать? Правильное измерение и определение размера вашего гидравлического цилиндра может облегчить проблемы, которые могут возникнуть при замене вашего цилиндра. Узнайте, какие компоненты цилиндра необходимо измерить, и узнайте, как правильно их измерить, с помощью нашего простого руководства по измерению.
Общие размеры для гидравлических цилиндров
Измерения гидроцилиндров должны включать измерения первичных компонентов. Инструменты для измерения компонентов гидравлического цилиндра включают рулетку и/или штангенциркуль.
Основные компоненты для измерения гидравлического цилиндра
- Длина гидравлического цилиндра во втянутом состоянии
- Измеряется расстояние от центра штифта до центра штифта, когда цилиндр полностью втянут
- Увеличенная длина гидроцилиндра
- Измерение от центра штифта до центра полностью выдвинутого штифта
- Длина хода
- Длина гидравлического цилиндра в выдвинутом состоянии минус длина в сложенном состоянии
- Диаметр отверстия
- Измерьте наружный диаметр цилиндра и вычтите толщину стенки трубки
- Стандартные диаметры отверстий варьируются от 1,5 до 6 дюймов
- Диаметр стержня
- Измерение в основном выполняется штангенциркулем
- Размер штифта для крепления к основанию
- Штифт крепления удилища, размер
- Размеры крепления основания и стержня
- Определить размер и стиль порта
Обратите внимание, что ваш тип гидравлического цилиндра может быть одинарного или двойного действия и может быть сварным или телескопическим.
Знание того, какой тип гидравлического цилиндра вы заменяете, важно для точной замены цилиндра.
ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР СО ПРИВАРНОЙ ШТОКОЙ
ТЕЛЕСКОПИЧЕСКИЙ ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР
Почему правильное измерение важно для сменных гидравлических цилиндров
Сэкономьте время и деньги, измерив гидравлический цилиндр перед его заменой. Заблаговременная подготовка измерений может гарантировать, что ваш запасной цилиндр не только будет правильно измерен для замены, но и поможет организовать ваш магазин для быстрой замены.
Ознакомьтесь с нашим руководством по измерению гидравлических цилиндров
Посмотрите наше руководство по измерению гидравлических цилиндров и узнайте больше о правильной технике измерения гидравлических цилиндров.
Получите квалифицированную помощь для замены гидравлических цилиндров
Ознакомьтесь со сменными гидравлическими цилиндрами и гидравлическими компонентами HCI.
