Гидротестер для гидравлики: Гидротестеры Webtec

Содержание

Гидротестеры Webtec

Серия

Измеряемая жидкость

Измеряемые направления

Диапазон потока рабочей жидкости, л/мин

Измеряемое давление, бар

Измеряемая температура, ºC

Другие измеряемые величины

Батарея

RFIK

Гидравлическое масло

В одном направлении + обратный поток

2 – 200

аналоговый дисплей

0 – 420

аналоговый дисплей

20 – 110

аналоговый дисплей

нет

DHT1

Гидравлическое масло

В двух направлениях

10 – 800

цифровой дисплей

0 – 480

аналоговый дисплей

0 – 120

цифровой дисплей

да

DHT2

Гидравлическое масло

В двух направлениях

8 – 800

цифровой дисплей

0 – 480

аналоговый дисплей

0 – 120

цифровой дисплей

Скорость

да

DHM4

Гидравлическое масло

В двух направлениях

10 – 800

цифровой дисплей

0 – 480

цифровой дисплей

0 – 105

цифровой дисплей

Пиковое давление

Гидравлическая мощность

Объемный КПД

да

Гидротестер ГТ-600МС

ГидроСпецПрибор ГТ-600МС это многофункциональная система диагностирования гидроприводов спецтехники и сельхозмашин.

Обеспечит срочную помощь при внезапных отказах гидропривода. Позволит проводить с минимальными трудозатратами планово – редупредительную, комплексную диагностику гидрооборудования на технике для предупреждения отказов, своевременной подготовки ремонта или замены гидроузлов, определения остаточного ресурса.

Особенности и преимущества

  • Оценивает технического состояния гидрооборудования и выявления неисправностей гидросистемы
  • Проверяет регуляторных характеристик гидроэлементов, с наладкой необходимых настроек
  • Определяет величину расхода жидкости в гидролинии
  • Измеряет и показывает величину внутренних утечек гидромотора, гидроцилиндра, секции распределителя
  • Позволяет создать необходимую нагрузку на гидропривод и при этом измерить поток жидкости непосредственно в дренажной линии

Параметры

Ед.изм.

Значение

измеряемый расход гидравлическим блоком

л/мин

5-350

измеряемый расход дополнительным датчиком расхода

л/мин

5-350

измеряемое давление

кг/см2

0-400

измеряемый объемный КПД

%

0-100

измеряемая температура

оС

0-100

вес измерительного прибора

кг

1

вес гидравлического блока

кг

5

вес дополнительного датчика расхода жидкости

кг

2

напряжение питания измерительного прибора

В

12-24

  • Гидравлический блок
  • Турбинный датчик расхода жидкости
  • Датчик температуры
  • Нагрузочное устройство
  • Быстроразъемное соединение
  • Дополнительный турбинный датчик расхода жидкости (ДРЖ-250)
  • Электронный прибор с цифровым табло
  • Руководство по эксплуатации
  • Гарантийный талон

Гидротестеры – презентация онлайн

1.

Гидротестеры ГИДРОТЕСТЕРЫ
ПОДГОТОВИЛ: ВАЛЕЕВ АНТОН
• Для поддержания объемного гидропривода машин в исправном
состоянии необходимо периодически контролировать его техническое
состояние без разборки в условиях эксплуатации, т. е. с применением
средств диагностики. Для прогнозирования технического состояния
гидропривода важной является информация об изменении некоторых
параметров за определенное время эксплуатации. Однако по видимым
признакам, таким как потеря мощности и снижение
производительности машины, сложно определить точную причину
неисправности, например, снижение давления открытия
предохранительного клапана или заклинивание золотникового
распределителя, чтобы можно было устранить неисправность. В этом
случае используются гидротестеры
• Важной особенностью каждого тестера является встроенный
нагружающий клапан, который позволяет оператору самостоятельно
имитировать нагрузку в гидросистеме, постепенно ограничивая расход
РЖ (показанный на рисунке).
• Для обеспечения точности измерения расхода РЖ расходомер имеет
диски, препятствующие закручиванию потока РЖ независимо от
конфигурации патрубков. Турбинные расходомеры обеспечивают
высокую точность измерения в обоих направлениях потока РЖ за счет
использования микропроцессора.
• Блок расхода РЖ имеет встроенный, сбалансированный по давлению
нагружающий клапан (регулятор расхода), который позволяет
постепенно ограничивать расход РЖ в гидролинии после расходомера,
чтобы пользователь мог нагружать гидравлическую систему вручную и
измерять воздействие изменения нагрузки на расход, давление и
температуру.

Для проведения испытаний гидротестер можно установить в гидросистему
разными. Если гидротестер DHM4 будет установлен перед предохранительным
клапаном, то создавать давление в гидросистеме следует осторожно, чтобы не
превысить максимально допустимой величины. В результате случайного
повышения давления может разорваться рукав высокого давления (РВД) или
повредиться насос.
Поэтому все портативные гидротестеры имеют защитную
систему Interpass. В этой системе используются два металлических диска,
которые обеспечивают безопасный перелив РЖ через нагружающий клапан по
внутреннему каналу и слив в бак. Разрыв дисков может произойти при
превышении номинального значения давления в пределах 2,0 МПа. Если это
случается, РЖ свободно проходит через середину нагружающего клапана, при
этом на него не влияет настройка клапана и не возникает какого-либо
повреждения. Нагружающий клапан блокируется до тех пор, пока диски не
заменят.
Гидротестер Webtec серии DHM4
• Измерение подачи РЖ в зависимости от давления в гидросистеме,
которое изменяется в зависимости от внешней нагрузки – важный
показатель технического состояния насоса, характеризующий степень
износа сопряженных пар качающего узла. Проверка зависимости
расхода от давления является эталонным методом измерения износа и
внутренних перетечек РЖ в насосе.

В гидротестере DHM4 имеется три стандартных экрана –
цифровой, цифровой и аналоговый, а также экран, на который
выводятся результаты измерения зависимости расхода РЖ от
давления, что позволяет оператору определить, работает ли
насос при полном расходе на всем диапазоне изменения
давления и каково фактическое значение объемного кпд в
процентах. В качестве примера показаны результаты
испытания насоса на дисплее. На первом (верхнем) дисплее
показан первоначальный результат испытания при полном
расходе и минимальном давлении при полностью открытом
нагружающем клапане. Потребляемая гидравлическая
мощность вычисляется автоматически и отображается внизу
экрана. Нажатие клавиши «Q-P» устанавливает результаты
расхода РЖ и давления в качестве исходных данных при
нормальных условиях испытаний, они выводятся внизу
дисплея.
• Фактический расход и давление выводятся в верхней части экрана,
пользователь повышает нагрузку на насос, поворачивая ручку
нагружающего клапана. Значение объемного кпд в процентах к
исходным данным автоматически вычисляется и отображается на
дисплее. Полученное значение объемного кпд является результатом
измерения расхода РЖ в зависимости от давления, и теперь эту цифру
можно сравнить со значением, указанным в технической
документации насоса, или со значениями, полученными при
последней проверке насоса.

Диагностика и ремонт гидросистем

Современные мобильные машины оснащены сложными автоматизированными гидросистемами. Гидросистемы коробки передач, механизмов управления поворотом, различных навесных устройств требуют своевременной диагностики, тех. обслуживания для долгой безопасной работы.

Распространенные узлы гидросистемы, требующие внимания — это гидравлический насос, предохранительный клапан, гидрораспределитель, гидромотор или гидроцилиндр, управляющая гидроаппаратура, РВД. Современное оборудование достаточно сложное, что является вытекающим следствием повышенных требований к мощности, точности и скорости приводных механизмов, экономичности, безопасности и надежности спецтехники. И конечно, гидравлические узлы требуют высокой квалификации и ответственности обслуживающего и сервисного персонала.

Диагностика гидравлических систем: для чего?

Диагностика гидравлики спецтехники, гидравлической части прессового оборудования, гидравлики силовых машин призвана в первую очередь повысить эксплуатационную надежность техники, что позволяет существенно снизить издержки на содержание техники. Периодическая диагностика позволяет спланировать стоимость и сроки ТО и ремонтов, уменьшает время простоя и общие эксплуатационные затраты.

Типичные неисправности гидросистем.

На нормальную работу гидроприводов в первую очередь оказывает влияние присоединительная арматура, РВД, клапаны, уплотнительные устройства. Далее следует обратить внимание на изнашивание деталей гидронасосов, гидроцилиндров, распределителей, нарушение герметичности соединений, уплотнительных устройств и клапанов, попадание воздуха в систему, загрязнение фильтрующих элементов. Во время технического обслуживания необходимо следить за плотностью соединений в системе, не допускать течи масла, своевременно доливать чистое, профильтрованное масло соответствующего сорта, промывать фильтры, сапуны, смазывать пальцы шарниров гидроцилиндров управления поворотом и другие сочленения, снабженные масленками.

Основные измерения, производимые при диагностике гидросистемы
  1. Замер давления масла в узлах гидросистемы. Чаще всего производители предусматривают точки замера давления для качественной диагностики, что отражено в гидросхеме оборудования. При недостаточной информативности показаний, наши специалисты произведут монтаж необходимых переходников, штуцеров в соединения трубопроводов, места технологических заглушек. Показания давления рабочей жидкости часто позволяют выявить проблемные узлы гидросистем.
  2. Расход рабочей жидкости. Измерение расхода рабочей жидкости производится расходометром (гидротестером). Расход рабочей жидкости — важный параметр для диагностики гидросистем, позволяющий просчитать КПД, определить качественный режим работы оборудования, дает более четкую картину для поиска неисправности.
  3. Измерение температуры рабочей жидкости на разных режимах работы системы. Температура рабочей жидкости дополняет картину гидравлической системы вместе с давлением и расходом рабочей жидкости.
  4. Дополнительная аналитическая работа. В случае отсутствия 100% результата диагностики, специалистом, проводится дополнительный анализ работы гидравлики, где сопоставляются данные, указанные в документации оборудования, а также данные, полученные в результате диагностических работ. По окончании диагностики нашими инженерами составляется дефектовочная ведомость, производится ремонт или замена неисправных узлов.





Диагностика и ремонт гидросистем спецтехники.

Современная дорожно-строительная, сельскохозяйственная, коммунальная и другая специализированная техника имеет сложную гидросистему, обусловленную разнообразным навесным оборудованием. В нашей стране сегодня эксплуатируется техника ведущих фирм Европы, Азии, Америки – катки, асфальтоукладчики, погрузчики, экскаваторы, манипуляторы, бурильно-крановые машины, машины для землепроходческих работ и другие – CSM Tіsоvеc, (UDS-114, 214), Drеssеr (Intеrnational), TELTОMАT, ЕPОKE, Jоhn Dееrе, Lоglіft, Buschhоff, Bumаr Wаrynsky, Hіtаchі, Cаtеrpіllаr, CASE, Komаtsu, Stаlowа Wоlа, Wіrtgеn, Vоgеlе, HAMM, Bоmаg, Stаvоstroj, АBG «Tіtаn», PPS Detvа (UNC-060, 061, 201, 180 UN-053…

Без специальных знаний и оборудования найти причину отказов гидросистем иногда довольно сложно. В компании КАСКАД диагностику гидравлических систем осуществляет мобильная оснащенная бригада специалистов, имеющих огромный опыт и соответствующую квалификацию. Диагностика гидравлики спецтехники, как правило включает:

  • выезд бригады специалистов прямо на рабочее место или место базирования машины;
  • поиск источника неисправности;
  • осуществление настройки и регулировки гидравлической системы, ремонт, замену неисправных узлов.

В случае, когда устранить неисправность на месте путём настройки, регулировки не удаётся, согласовывается перечень и сроки работ, которые необходимы для устранения выявленной неполадки. За качество диагностики и ремонта мы всегда несем полную ответственность, что оговаривается конкретным пунктом договора, обязательными гарантийными обязательствами.

Ремонт гидросистем – что мы можем вам предложить:

Гидросистема состоит из отдельных узлов, которые соединены между собой жесткими или подвижными гидролиниями и системой управления (механическая, гидравлическая, электрическая). ООО «Каскад-НН Авто» предлагает следующие виды ремонта, восстановление гидросистем:

  1. Ремонт отдельных гидроаппаратов (насосов, гидромоторов, распределителей, клапанно- предохранительной аппаратуры, ремонт гидроцилиндров).
  2. При экономической нецелесообразности отремонтировать тот или другой гидроаппарат предлагается новый или его аналог (импортозамещение).
  3. Для оборудования импортного производства и устаревших машин (снятых с производства) предлагается модернизация существующих гидросистем.
  4. Срок гарантийного обслуживания от 6 до 12 месяцев на всю отремонтированную и поставляемую продукцию.



Если у Вас есть вопросы, связанные с эксплуатацией Вашей техники, проблемы с поиском причины отказов или с осуществлением ремонта – мы будем рады оказать Вам профессиональную помощь!

Гидротестер . Средства диагностики гидроприводов

Гидротестер . Средства диагностики гидроприводов

    Г И Д Р О Т Е С Т Е Р   Г Т – 6 0 0 М

       ГИДРОТЕСТЕР  ГТ-600М предназначен для измерения параметров гидропривода с целью определения технического состояния и оптимальной настройки его гидроэлементов, обнаружения мест отказов в гидросистеме и контроля качества ремонта гидроагрегатов.

       Применение гидротестера ГТ-600М позволяет повысить оперативность поиска неисправностей в системе гидропривода, снизить трудоёмкость диагностических работ.

       ГИДРОТЕСТЕР  ГТ-600М состоит из двух соединяемых между собой гидравлического и электронного блоков. Гидравлический блок при диагностировании подключается к проверяемой гидросистеме, электронный блок – к источнику питания (бортовой сети).









ТЕХНИЧЕСКАЯ  ХАРАКТЕРИСТИКА  ГИДРОТЕСТЕРА  ГТ – 600М



Диапазон измеряемого расхода, л/мин . ……………….

5 – 350

  Диапазон измеряемого давления, МПа……………… 0 – 40
  Диапазон измеряемой температуры, С° …………….. 0 – 100
  Диапазон измеряемого объёмного КПД, % ………… 0 – 100
  Напряжение питания электронного блока, В……….. 10 – 24
  Масса комплекта, кг ………………………………………….. 6



ГИДРОТЕСТЕР ГТ-600М  используется :

– в составе передвижной станции технического обслуживания;

– на объектах эксплуатации гидрофицированных средств,

– на постах технического обслуживания и ремонта;

– в составе стационарного испытательного стенда.

       Применение ГИДРОТЕСТЕРА ГТ-600М позволяет предприятиям осуществлять высокий уровень технического диагностирования гидравлических приводов машин и стационарного оборудования, значительно снизить материальные и финансовые затраты на их эксплуатацию и ремонт.



644024 г.Омск, ул.Декабристов, 45  ООО “ГидроСпецПрибор”

тел. (3812) 30-46-80, 53-45-58 доб. 125, факс 30-46-80










Колонка пожарная КП ДСТУ 2801-94 (ГОСТ 7499-95) Паспорт в Москве

Колонка пожарная КП ДСТУ 2801-94 (ГОСТ 7499-95) Паспорт

1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Колонка пожарная КП (далее колонка) предназначена для открывания (закрывания) подземного гидранта и присоединения пожарных рукавов с целью отбора воды из водопроводных сетей на пожарные нужды.
Колонка изготовлена в климатическом исполнении “У” ГОСТ 15150.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1
Наименование показателей
Нормы
Рабочее давление, МПа (кгс/см2)
1,0 (10)
Условный проход, мм

входного патрубка
125
выходного патрубка
80
Число выходных патрубков, шт.
2
Коэффициент гидравлического сопротивления, не более
10
Габаритные размеры, мм, не более
длина
1080
ширина (по корпусу колонки)
430
высота
190
Масса, кг, не более
15

Сведения о содержании цветных металлов в составных частях изделий приведены в приложении.

3. КОМПЛЕКТ ПОСТАВКИ

3.1. К каждой колонке прилагается паспорт объединенный с техническим описанием и инструкцией по эксплуатации.

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Колонка состоит из следующих основных частей: корпуса нижнего I, корпуса верхнего 2, ключа 3, вентиля 6, головок соединительных 7 .

Нижний и верхний корпусы соединены между собой болтами и уплотнены резиновым уплотнительным кольцом 8.

В нижней части колонки имеется резьбовое кольцо 11 с внутренней специальной резьбой, предназначенное для навертывания колонки на пожарный подземный гидрант.

В верхней части колонки имеются два вентиля 6 с условным проходом Ду 80, предназначенные для перекрытия и регулировки потока воды проходящей через выходные патрубки.

На выходные патрубки навернуты соединительные головки ГМН-80.

Через колонку проходит ключ 3, предназначенный для открывания клапана гидранта.

Колонка имеет блокировку, исключающую возможность поворота ключа при открытых вентилях.
Блокировка осуществляется за счет того, что при открытом вентиле его маховичок не дает возможности повернуть ключ для открывания клапана гидранта.

5. ПОДГОТОВКА ИЗДЕЛИЯ К ИСПОЛЬЗОВАНИЮ

Установите колонку на резьбовой штуцер гидранта и наверните до упора. Подсоедините рукавные линии. После этого, поворотом ключа, колонки, откройте клапан гидранта.

Открывание клапана гидранта производите в два приема:

– откройте клапан гидранта поворотом ключа колонки на 1-2 оборота и наполните колонку водой. Наполнение колонки происходит за некоторый промежуток времени, в течение которого слышен шум поступающей в нее воды;

– после прекращения шума, откройте полностью клапан гидранта, после чего, вращением маховичков откройте вентили выходных патрубков колонки.

Закрывание клапана гидранта следует проводить только при закрытых вентилях выходных патрубков колонки.

6. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Техническое состояние колонки в значительной мере зависит от правильного ее использования, своевременного и качественного проведения технического обслуживания и консервации при хранении.

Для своевременного предупреждения, выявления и устранения неисправностей устанавливаются виды и периодичность технического обслуживания, приведенные в табл. 2.


Виды и периодичность технического обслуживания (Таблица 2)

Вид обслуживания

Периодичность обслуживания

Технические требования

Примечание

Осмотр

1 раз в месяц

Проверьте состояние крепления маховичков, состояние резьбы на резьбовом кольце. Смажьте резьбу на резьбовом кольце 11



Техническое обслуживание

1 раз в год

Произведите осмотр. Смажьте уплотнительное кольцо 5, предварительно сняв ригель 4 и вынув ключ 3. Смажьте резьбу штоков вентилей через отверстия в их корпусах.

При эксплуатации изделия в районах с умеренным климатом-смазка соли дол Ж ГОСТ 1033 в районах с холодным климатом ЦИАТИМ-201 ГОСТ-6267



Через 5 лет с момента изготовления

Замените резиновые детали (кольца, манжеты, прокладки)



После пользования колонкой промойте ее чистой водой, просушите, проверьте затяжку резьбовых соединений и, при необходимости, подтяните их, а также проверьте техническое состояние (отсутствие трещин и других дефектов).

Колонка должна храниться в закрытых или других помещениях с естественной вентиляцией или под навесами, исключающими воздействие прямых солнечных лучей.

Перед кратковременным или длительным хранением стальные детали колонки должны подвергаться противокоррозионной защите консервационный маслом К-17 ГОСТ 10877.

Консервационное масло должно наноситься на поверхности деталей кистью или тампоном.
Масло может наноситься предварительно нагретым или без подогревания при температуре не ниже 15°С.
Нагревание консервационного масла К-17 свыше 40°С не допускается.

При введении колонки в эксплуатацию после хранения расконсервация не проводится.

7. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Во время эксплуатации колонки запрещается использовать посторонние предметы для облегчения усилий управления ключом и вентилями.

8. СРОКИ СЛУЖБЫ И ХРАНЕНИЯ, ГАРАНТИИ

Средний срок службы колонки не менее 8 лет.
Гарантийный срок эксплуатации 24 месяца со дня ввода колонки в эксплуатацию.

9. КОНСЕРВАЦИЯ

Приложение

СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ Цветные металлы, используемые в изделии

Марка цветного металла или сплава
К-во цветного металла или сплава, кг
Алюминиевый сплав АК7 ДСТУ 2839 (ГОСТ 1583)
10,76
Пруток ДТкв20Н ГОСТ 21488
0,16
Латунь свинцовая литейная ЛЦ 16к4 ГОСТ 17711
1,0

Колонка пожарная КП


1-корпус нижний;

2-корпус верхний;

3-ключ; 4-ригель;

5,8-кольцо уплотнительное;

6-вентиль;

7-головка ГМН-80 ТУ У 29. 2-30711025-012-01;

9-втулка направляющая;

10-прокладка;

11-кольцо резьбовое.

Поделиться:

Диагностика гидроузлов и агрегатов

Гидравлическую систему можно назвать ключевым элементом строительно-дорожной техники практически любого вида. И поэтому неисправности в этом важнейшем узле приводят к тому, что дальнейшая нормальная работа спецоборудования уже невозможна.

Для того, чтобы не допустить возникновения поломки, проводить техническое обслуживание машин своевременно и профессионально действительно важно. При первом признаке сбоя, следует обратиться за консультацией к специалистам компании «СТРОЙДОРМАШСЕРВИС».

Наши услуги и предложения

Мастера ООО «СТРОЙДОРМАШСЕРВИС» предлагают услуги по квалифицированному восстановлению, замене запчастей и диагностике гидравлики погрузчиков, грейдеров и экскаваторов  импортного производства производства:

  •  – CAT;
  •  – JSB;
  •  – KOMATSU;
  •  – HIDROMЕK;
  •  – CASE;
  •  – TEREX.

Все ремонтные и диагностические мероприятия выполняются с применением сертифицированных и гарантированно качественных запчастей. В работе мастера используют профессиональное оборудование и специализированные инструменты.


Особенности диагностики гидравлики


Осуществляя комплексную диагностику гидравлики, мы выполняем следующие технологические операции:

  •  – Оцениваем степень изношенности механизмов и элементов. Определяем необходимость в замене или возможность ремонта дефектных узлов;
  •  – Выявляем и устраняем явные и скрытые поломки гидравлической системы;
  •  – Предотвращаем возможные повреждения узлов конструкции гидравлической системы;
  •  – В конечном итоге: минимизируем до ноля финансовые потери, к которым бы привели простои спецтехники, связанные с поломкой гидравлики машин.

Для осуществления диагностических работ, мы используем современный гидротестер «Parker Service Master Easy».

После того, как наши мастера получат точные данные о расходе рабочей жидкости, давлении и температуре гидравлической системы, они предоставят заключение о текущем состоянии механизмов и элементов.

Помните, что благодаря своевременной и грамотной диагностике гидравлической системы дорожно-строительной машины и другой спецтехники, можно избежать поломок оборудования и необходимости проведения ремонта.

Задать вопросы или оформить заявку на услуги специалистов компании «СТРОЙДОРМАШСЕРВИС» вы можете прямо сейчас: онлайн, заказав Обратный Звонок или позвонив по номерам, указанным на сайте.

Цифровой гидравлический тестер

Описание

Серия HFP-100 снята с производства. Пожалуйста, свяжитесь с нашим отделом потока. Инженерный отдел.

Серия HPF-110/120 компактный, легкий, автономный портативные тестеры с лабораторией точность. Предназначен для быстрого диагностика устранение всех неисправностей виды мобильных или стационарных гидравлические системы и компонентов, заставляет все течь, измерения давления и температуры одновременно с один пункт.Давление спирального типа манометр обеспечивает пульсацию демпфирование и высокое избыточное давление емкость. Дополнительные возможности включают диск сброса давления защита и низкий заряд батареи / превышение диапазона индикаторы. Метрические единицы также доступный.

Серия HPF-100 полностью цифровая, компактный, легкий, автономный портативные гидравлические тестеры и динамометры. Предназначен для быстрого диагностика устранение всех неисправностей типы гидравлических систем и компоненты, в том числе двигатель-насос комбинации.Заставляет все течь, давление, температура и мощность измерения одновременно с одна точка в американских или метрических единицах (переключаемая). Кремний штамм датчик манометрического давления. Эта серия также предлагает другие стандартные функции Серия HFP-110/120. Однако Серия HFP-100 НЕ имеет сертификата CE.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал
Жилье: 2024-T351 анодированный алюминий
турбин ротор: T416 нержавеющая сталь
роторный ротор поддерживает: 6061-T6 алюминиевый
роторный вал: T303 нержавеющая сталь
Уплотнения: Buna стандарт; FKM и EPR опционально
Шарикоподшипники: Нержавеющая сталь 440 C
Конусы ступиц: 6061-T6 алюминиевый сплав
Температурный датчик: Сталь 12L14 (оцинкованная сталь, дихроматное покрытие)
Корпус клапана Холоднокатаная сталь; 60/85/200
Корпус: 12L14
Сталь Шток: Нержавеющая сталь 303
Тарелка: 12L14 закаленная сталь
Правильная секция:
15/30: Латунь CA360
60/85/200: 6061-T6, алюминий
Конусы: 2024-T4, алюминий
200 гал/мин (757 л/мин): Гильза — D.О. М. стальная трубка
Порты: Цилиндрическая резьба SAE Уплотнительное кольцо с внутренней резьбой, J1926/1; BSPP ISO1179
Магнитный датчик:
Корпус: сталь 12L14, воронение
Гайка: Сталь 12L14, оцинкованная пластина, дихроматное покрытие
Характеристики
Электрический выходной сигнал: Самогенерирующийся переменный импульс, 100 мВ RMS (100 Гц) мин. Повторяемость: ±0.2%
Реакция турбины: <200 мс
Диапазон температур жидкости: от -20 до 150°C (от -4 до 300°F)
Диапазон температур окружающей среды: от -20 до 55°C (от -4 до 131) °F)
Показания расхода: Линейность и смещение нуля = ±1 цифра
Рабочее давление: Макс. °C (300°F)
Точность считывания: ±1 цифра
Тип батареи: 2 щелочные батареи размера «AA»; срок службы 50 часов
Размеры:
HFP-111/121 через HFP-114/124: 287 x 279 x 89 мм (11. 3 х 11 х 3,5″)
HFP-115, HFP-125: 311 x 298 x 101 мм (12,3 x 11,8 x 4 дюйма)

Гидравлические испытания | Испытание гидравлического оборудования

Гидравлические испытания

Жидкостные силовые системы играют решающую роль во многих отраслях промышленности и являются одной из трех основных форм передачи энергии наряду с электрическими и механическими силовыми системами. Однако во многих случаях механические и электрические методы не могут обеспечить практического решения по передаче энергии.В этих случаях часто используется гидравлическая мощность (будь то гидравлическая или пневматическая), поскольку она может обеспечивать линейное и вращательное движение с высокой силой и крутящим моментом в меньшем и более легком корпусе, чем это возможно с другими формами передачи энергии. Некоторые из наиболее распространенных применений гидравлических систем относятся к тяжелой строительной и внедорожной технике. Другие приложения можно увидеть в самолетах, системах общественного транспорта (таких как поезда), строительстве, горнодобывающей промышленности, сельском хозяйстве, сокращении отходов и коммунальном оборудовании.Различные компоненты (такие как клапаны, приводы, цилиндры, аккумуляторы и т. д.), из которых состоят эти системы, должны работать надежно и иметь разумный срок службы. Только тщательная программа испытаний, проведенная в моделируемых полевых условиях, может гарантировать, что любой компонент или сборка будут соответствовать исходным проектным целям в отношении производительности, надежности и долговечности. Многие всемирно признанные организации опубликовали стандарты испытаний, применимые к гидравлическим/пневматическим и гидравлическим системам и компонентам.Некоторые из этих организаций:

  • Американский национальный институт стандартов (ANSI)
  • Международная организация по стандартизации (ИСО)
  • Радиотехническая комиссия по аэронавтике (RTCA)
  • Общество автомобильных инженеров (SAE)

Испытания гидравлического оборудования обычно проводятся с помощью комплексных испытательных систем или испытательных стендов. Испытательный стенд действует как источник подачи жидкости и может быть отрегулирован для подачи требуемой жидкости при расходах, давлениях и температурах, необходимых для испытания.Испытания также могут проводиться внутри камеры для температурных испытаний, чтобы контролировать температуру окружающей среды, окружающую испытуемое изделие. В некоторых случаях можно комбинировать несколько условий, таких как температура, влажность, давление (высота) и обледенение. Продолжительность испытаний может исчисляться сотнями или даже тысячами часов в зависимости от требований к тестируемому устройству (UUT). В течение всего периода испытаний целостность и безопасность испытательной системы должны поддерживаться при сборе всех необходимых данных, необходимых для проверки результатов испытаний.

Возможности гидравлических испытаний

Гидравлические испытания

можно проводить в нескольких лабораториях семейства NTS. Перечисленные возможности приведены для справки, необходимо учитывать множество переменных. Отправьте запрос коммерческого предложения с подробной информацией о вашем оборудовании и требованиях к тестированию для подробной оценки.

  • Испытание на разрыв и контрольное давление до 60 000 фунтов на кв. дюйм
  • Непрерывный поток
  • Испытание давлением открытия и повторной посадки до 8000 фунтов на кв. дюйм изб.
  • Испытание на выносливость до 6000 psig углеводорода (красное масло) и 7500 psig фосфатного эфира (Skydrol)
  • Испытание на расход/падение давления
  • Функциональное тестирование
  • Гидростатическое давление – Возможности – Углеводород (красное масло)/вода до 60 000 фунтов на кв. дюйм или фосфатный эфир (Skydrol)/вода до 75 000 фунтов на кв. дюйм
  • Импульсное испытание до 9500 фунтов на кв. дюйм углеводорода (красное масло) и 7500 фунтов на кв. дюйм манометрического эфира фосфорной кислоты (Skydrol)
  • Холодный пуск до 3000 фунтов на кв. дюйм при скорости 5 галлонов в минуту
  • Испытание на утечку
  • Циклическое изменение давления
  • Проверка производительности
  • Погружение в жидкость и восприимчивость
  • Гидравлические силовые приводы с сервоуправлением
  • Макс. 200 тонн на сжатие, 100 тонн на растяжение
  • Несколько нагрузочных рам, способных одновременно прикладывать разнонаправленную нагрузку
  • Сервогидравлические системы для линейных и вращательных испытаний на усталость
  • Испытания при высоких и низких температурах, жидкости и/или окружающей среде
  • Комбинированные среды, т.е.е. Гидравлика и температура, влажность и вибрация
    • Вибрация – давление до 5000 фунтов на кв. дюйм при 45 гал/мин углеводорода (красное масло) или 5000 фунтов на кв. дюйм при 40 галлонов в минуту фосфатного эфира (Skydrol)
    • Температура – ​​5000 фунтов на кв. дюйм при 45 галлонах в минуту углеводорода (красное масло) или 5500 фунтов на кв. дюйм при 40 галлонах в минуту фосфатного эфира (Skydrol)
  • Высокоскоростной сбор данных и управление с помощью программного обеспечения LabView и оборудования National Instruments
  • Специальные испытания

Эталонные стандарты, испытанные до:

  • АНСИ Т3. 21.3
  • АНСИ Т3.5.28
  • ИСО 10770
  • ИСО 6404
  • ИСО 6605
  • МИЛ-Ф-8615D
  • МИЛ-Ф-8815
  • РТКА DO160
  • САЕ АРП-490
  • САЕ АРП 4387
  • САЕ АРП 4946
  • САЕ АРП 1383
  • SAE АРП-24
  • САЕ АРП-1383
  • НФТА T2.12.11
  • USCAR 24
  • Еще много

Дополнительные возможности эфира фосфорной кислоты (Skydrol) Включают:

  • Испытательный стенд мощностью 200 л.с., рассчитанный на давление 8500 фунтов на кв. дюйм, 40 галлонов в минуту и ​​температуру 300°F
  • Испытательный стенд мощностью 125 л.с., рассчитанный на давление 6000 фунтов на кв. дюйм и скорость 125 галлонов в минуту
  • Мобильный испытательный стенд с низким расходом для комбинированных сред
  • Гидростатическая способность 75 000 фунтов на кв. дюйм

Тестируемые продукты включают клапаны, приводы, аккумуляторы, насосы и двигатели, теплообменники, шланги, фильтры, трубки и фитинги. НТС проводит гидравлические испытания на ряде наших объектов. Свяжитесь с нами сегодня, чтобы узнать о ваших потребностях в тестировании.

Webster Instruments — гидравлические тестеры WebTec от Progressive Power and Control в Индианаполисе, Индиана (Индиана). Гидравлические регистраторы данных

Progressive Power & Control продает оборудование для испытаний гидравлики от Webster Instruments.

Портативные гидравлические тестеры

Серия DHT 1 двунаправленная

Цифровой гидравлический тестер для измерения расхода, температуры и давления в одном устройстве.

FIK Однонаправленный аналоговый тестер насосов

Используется для измерения расхода до 180 л/мин / 50 гал/мин, давления и температуры.

RFIK Реверсивный

Аналоговый механический гидравлический тестер, допускающий также обратный поток. Измеряет расход, давление и температуру. Помещен в прочный корпус.

DHCR + LT Двунаправленные цифровые гидравлические тестеры

Отображение расхода, давления, температуры и скорости.

DHCR + LTR Двунаправленные цифровые гидравлические тестеры

Для использования с расходомерами Webster LTR со встроенным нагрузочным клапаном для отображения расхода, давления, температуры и скорости.

Двунаправленный цифровой гидравлический мультиметр серии DHM 3

Измеряет расход, давление, пиковое давление, температуру, мощность и объемный КПД

Двунаправленные цифровые гидравлические тестеры серии DHT 2

Измеряет расход, давление, температуру и скорость. Расход до 800 л/мин (210 галлонов США в минуту).

HCR Двунаправленные аналоговые гидравлические тестеры

Аналоговый тестер для использования с расходомерами Webster со встроенным нагрузочным клапаном.Отображает расход, давление, температуру и скорость.

Двунаправленные аналоговые гидравлические тестеры серии HT 2

Аналоговый гидравлический тестер для измерения расхода, давления, температуры и скорости. Расход до 800 л/мин (210 галлонов США в минуту).

Наборы для проверки насосов

FIK Набор для однонаправленного аналогового тестирования

Тестер насосов для измерения расхода, давления и температуры. Расход до 180 л/мин (50 гал/мин)

Реверсивный аналоговый тест RFIK

Механический гидравлический тестер с обратным потоком.Измеряет расход, давление и температуру. Помещен в прочный корпус.

Портативные гидравлические индикаторы

Комплект HPM420A Ручная цифровая тестовая система

Ручной цифровой считыватель для считывания любых 2 параметров, таких как: расход, давление, пиковое значение, перепад давления, температура, скорость.

HPM110 Цифровой манометр

Контролирует давление и пиковое давление с помощью простого визуального дисплея.

Наборы для проверки давления

Комплект для проверки давления PT200-2

2 манометра, контрольные точки, адаптеры и шланги в прочном кейсе.

Комплект для проверки давления PT100-4

4 манометра в стандартной комплектации, контрольные точки, адаптеры и шланги в металлическом кейсе.

Комплект для проверки давления PT100-6

6 манометров в стандартной комплектации, контрольные точки, адаптеры и шланги в металлическом кейсе.

Комплект для проверки давления PT200-8

8 манометров, контрольных точек, адаптеров и шлангов в кейсе.

Портативные гидравлические регистраторы данных

Комплект HPM420A Ручная цифровая тестовая система

Цифровой индикатор для использования с любыми двумя датчиками — расхода, давления, пикового значения, дифференциального давления, температуры, скорости

HPM110 Цифровой манометр

Контролирует давление и пиковое давление с помощью визуального дисплея.

HPM540, HPM460 Ручные регистраторы данных

Портативный считыватель и регистратор данных с 4 или 6 входами для тестирования и диагностики проблем гидравлической системы.

Гидравлические мониторы загрязнения – Промышленные регистраторы данных

C1000 Гидравлическая система сбора данных

Промышленная система сбора гидравлических данных для гидравлических испытательных стендов. Измеряет 28 входов одновременно.

Считывающие устройства для монтажа на панель

DF130 Цифровой входной сигнал частоты потока

Отображает расход

DP130 Цифровой датчик давления

Цифровой считыватель с датчиками с кондиционированным выходом

DS130 Цифровой индикатор скорости

Отображает скорость вала

DT130 Цифровой датчик температуры

Отображает температуру

FC2420 Преобразователь частоты в ток

2-канальный преобразователь частоты в ток

DPM210 Цифровой измеритель давления

Цифровой манометр со встроенными датчиками давления для измерения пикового и дифференциального давления

Гидравлические индикаторы расхода

Индикатор расхода масла высокого давления FI750

Индикаторы расхода часового типа для использования в масляных гидравлических системах высокого давления

Монитор расхода гидравлической системы WPB

Встраиваемые расходомеры для непрерывного мониторинга или периодического использования

Индикатор расхода масла высокого давления FI1500

Индикаторы расхода часового типа для использования в масляных гидравлических системах высокого давления

FI1500 Индикатор потока воды и масла высокого давления

Индикаторы расхода часового типа для использования в масляных и водяных гидравлических системах высокого давления

Индикатор расхода воды и масла высокого давления FI750

Индикаторы расхода циферблатного типа для использования в масляных и водяных гидравлических системах высокого давления

Индикатор обратного потока RFI

Предназначен для постоянного контроля или периодического использования при обслуживании гидравлических систем до 420 бар

Монитор слива гидравлического картера серии WPC

Разработан как недорогая альтернатива использованию расходомера высокого давления для дренажа картера.

Высокотемпературный расходомер серии WPH

Встраиваемые расходомеры, предназначенные для непрерывного мониторинга или периодического использования в высокотемпературных жидкостных системах

Монитор расхода серии WPM с сигнализатором расхода

Встроенные сигнализаторы расхода для защиты гидравлических или пневматических систем путем подачи звукового сигнала, если расход превышает заданный уровень.

Монитор расхода эфира фосфорной кислоты серии WPP

Расходомеры встраиваемые для проверки мощности энергоблока

Монитор расхода серии WPR с датчиком расхода

Встраиваемые датчики расхода

Датчики давления

Преобразователи и преобразователи давления серии MPT

Датчики давления, предназначенные для непрерывного контроля давления нефти, газа, воды в передвижном и промышленном оборудовании

Датчик давления LPT

Для непрерывного контроля диапазонов давления и выходных сигналов в гидравлических системах

Датчики давления серии WPT повышенной прочности

Высокоточные датчики давления в прочном корпусе для использования во всех гидравлических системах

Датчик давления сжиженного нефтяного газа для тяжелых условий эксплуатации

Для непрерывного контроля в гидравлических системах

Гидравлические расходомеры

Турбинные расходомеры серии CT

  • Турбинные расходомеры серии CTR со встроенным загрузочным клапаном
  • LT250, LT300, LT400 Турбинные расходомеры для использования с гидравлическими жидкостями
  • LT250R и LT400R Турбинные расходомеры со встроенным нагрузочным клапаном и термистором для использования с гидравлическими жидкостями.
  • LT50 и LT125 Турбинные расходомеры со встроенным термистором для измерения температуры. Для использования с гидравлическими жидкостями.
  • LTE50 и LTE125 Расходомеры турбинного типа для использования с гидравлическими жидкостями. Могут использоваться в ограниченном пространстве.
  • LT5, LT10 и LT16 Шестеренчатые расходомеры для использования с гидравлическими жидкостями. Встроенный термистор измеряет температуру.
  • CT1500 Турбинный расходомер для стационарной установки или переносного использования в масляных гидравлических системах высокого давления.
  • LT750, LT750HP, LT760 Турбинные расходомеры для использования с гидравлическими жидкостями с расходом до 800 л/мин (200 галлонов США в минуту). Встроенный термистор для измерения температуры.
  • LT750R и LT750HPR Турбинные расходомеры со встроенным нагрузочным клапаном и термистором для использования с гидравлическими жидкостями.

Датчики температуры и скорости

  • MT1A Датчик скорости Магнитный датчик скорости (с переменным магнитным сопротивлением) для измерения вращения вала от шестерни
  • PT1 – 1000 Датчик температуры Датчик температуры термисторного типа. Измерение 0–120 °C (0–248 °F)
  • Th4 Инфракрасный датчик скорости (тахометр) для измерения частоты вращения двигателя, вала или вентилятора мобильной техники
  • TP125-5V/mA Датчик температуры с аналоговым выходом или гидравлическими приложениями.
  • Преобразователь температуры TP200/TP201 Термисторный датчик температуры
  • Th2A Фототахометр для измерения вращения вала с помощью отражающей ленты

Аксессуары для гидравлических испытаний

  • Манометры, шланги и контрольные точки.
  • Манометры 63 мм (2,5″), заполненные глицерином.
  • Шланги с микроотверстием до 630 бар (9000 фунтов на кв. дюйм). Полный набор контрольных точек.
  • Нагрузочные клапаны, используемые для имитации машинных нагрузок

Калибровка и ремонт

  • Услуги по отслеживаемой калибровке расхода, давления и температуры для оборудования Webster для гидравлических испытаний

Тестер крутящего момента гидравлического ключа, тестер гидравлического болта

Стенд для испытания крутящего момента 1000 фунто-футов / 1355 Нм, 1. 5 “f dr, без дисплея

$ 2,795,00

08

2500 LB-FT / 3,390 NM TORQUE TOUTE STEST, 1,5 дюйма, без дисплея

$ 2 995,00

5000 LB-FT / 6,780 NM Tource Test Stand, 1,5 “F DR, без дисплея

$ 2,995,00

02

7 500 LB-FT / 10,169 NM Test Стенд, 1.5 “F DR, без дисплея

$ 3295,00

$ 3295,00

10 000 LB-FT / 13,558 NM Tourque Test STENT, 1,5 дюйма FR, без дисплея

$ 4 095,00

2500 LB-Ft / Стенд для испытания крутящего момента 3390 Нм, 1.5 “F DR, со встроенным компактным дисплеем

$ 4,495,00

5000 LB-FT / 6,780 NM Tireque Test Stand, 1,5 дюйма FT, со встроенным компактным дисплеем

$ 4,495.00

$ 4,495.00

0 9 500503

7 500 LB-Ft / 10,169 NM TORQUE TOUTE STEST, 1,5 “F DR, со встроенным компактным дисплеем

$ 4,995,00

Стенд для испытания крутящего момента на 10 000 фунто-футов / 13 558 Нм, 1. 5 “F DR, со встроенным компактным дисплеем

$ 5,795,00

$ 5,795,00

1000 LB-Ft / 1,355 NM Tourque Test STENT, 1,5 дюйма, с дисплеем AWS-4050 ARM

$ 4,795,00

$ 4,795,00

2500 LB-Ft / 3,390 NM TORQUE TEST STENT, 1,5 “F DR, с дисплеем AWS-4050 на артикулированной руке

$ 4,995,00

Стенд для испытания крутящего момента на 5000 фунто-футов / 6780 Нм, 1.5 “F DR, с дисплеем AWS-4050 на артикуляционной руке

$ 5 295,00

7500 LB-FT / 10,169 NM TORQUE TORQUE STEST, 1,5 дюйма, с дисплеем AWS-4050 На Articatulate ARM

$ 5 495,00

$ 5 495,00

10 000 LB-FT / 13 558 NM Tourque Test STENT, 1,5 дюйма FT, с дисплеем AWS-4050 на артикулированной руке

$ 5,795.00

25 000 LB-FT / 33,900 NM TORQUE TEST STEST, 2.5 “F DR, с дисплеем AWS-4050 на артикулированной руке

$ 7 995,00

цифровой дисплей

$ 1,595 .00

-L

MIL SPEC LEMO на LEMO Подключение кабеля, крутящий момент к тестуру крутящего момента

$ 250269

Сохранить на OTC 4221 Тестер гидравлического расхода на ToolPan.com

Тестер расхода гидравлического масла
  • 75 галлонов в минуту точно измеряет масло расход, температура и давление в соответствии со спецификациями производителей.
  • Устранение неисправностей гидравлических контуров и изоляция неисправных компонентов на мобильных устройствах оборудование, станки, вилочные погрузчики, сельскохозяйственные и промышленные тракторы, и оборудование (открытое или закрытое) гидравлические системы с производительностью до 75 галлонов в минуту при давления до 5000 фунтов на квадратный дюйм.
  • Включает такие функции, как автоматическое компенсирующий загрузочный клапан, который позволяет увеличить расход, не влияя на настройки давления.
  • Температурный расход и показания оборотов отображаются в метрических или английском языке с точностью до плюс-минус 2% от полной шкалы.
  • Защищено предохранительный диск, который автоматически разрывается, если давление превышает верхние пределы. Тестер гидравлической цепи 75 галлонов в минуту.
  • Поставляется с двумя манометрами и тремя 9-вольтовые аккумуляторы.
75 Тестер расхода гидравлического масла GPM точно измеряет расход масла, температура и давление в соответствии со спецификациями производителей. Устранение неполадок в гидравлических контурах и локализация неисправных компонентов на мобильных устройствах оборудование, станки, вилочные погрузчики, сельскохозяйственные и промышленные тракторов и оборудования (открытого или закрытого типа) гидравлическими системами с возможности до 75 галлонов в минуту при давлении до 5000 фунтов на квадратный дюйм. Включить функции например, автоматический нагрузочный клапан с компенсацией давления, который позволяет увеличить поток, не влияя на настройки давления.Температурный поток и показания RPM отображаются в метрических единицах или на английском языке с точностью до в пределах плюс-минус 2% от полной шкалы. Защищен предохранительным диском, который разрывается автоматически, если давление превышает верхний предел. 75 гал/мин тестер гидравлической цепи. Поставляется с двумя манометрами и тремя 9-вольтовые аккумуляторы. – Смотрите больше на: http://www.otctools.com/products/75-gpm-flow-tester-wo-tach-capability#sthash.X0xLnPqB.dpuf

75 Тестер расхода гидравлического масла GPM точно измеряет расход масла, температура и давление в соответствии со спецификациями производителей.Устранение неполадок в гидравлических контурах и локализация неисправных компонентов на мобильных устройствах оборудование, станки, вилочные погрузчики, сельскохозяйственные и промышленные тракторов и оборудования (открытого или закрытого типа) гидравлическими системами с возможности до 75 галлонов в минуту при давлении до 5000 фунтов на квадратный дюйм. Включить функции например, автоматический нагрузочный клапан с компенсацией давления, который позволяет увеличить поток, не влияя на настройки давления. Температурный поток и показания RPM отображаются в метрических единицах или на английском языке с точностью до в пределах плюс-минус 2% от полной шкалы.Защищен предохранительным диском, который разрывается автоматически, если давление превышает верхний предел. 75 гал/мин тестер гидравлической цепи. Поставляется с двумя манометрами и тремя 9-вольтовые аккумуляторы. – Смотрите больше на: http://www.otctools.com/products/75-gpm-flow-tester-wo-tach-capability#sthash.X0xLnPqB.dpuf

75 Тестер расхода гидравлического масла GPM точно измеряет расход масла, температура и давление в соответствии со спецификациями производителей. Устранение неполадок в гидравлических контурах и локализация неисправных компонентов на мобильных устройствах оборудование, станки, вилочные погрузчики, сельскохозяйственные и промышленные тракторов и оборудования (открытого или закрытого типа) гидравлическими системами с возможности до 75 галлонов в минуту при давлении до 5000 фунтов на квадратный дюйм. Включить функции например, автоматический нагрузочный клапан с компенсацией давления, который позволяет увеличить поток, не влияя на настройки давления. Температурный поток и показания RPM отображаются в метрических единицах или на английском языке с точностью до в пределах плюс-минус 2% от полной шкалы. Защищен предохранительным диском, который разрывается автоматически, если давление превышает верхний предел. 75 гал/мин тестер гидравлической цепи. Поставляется с двумя манометрами и тремя 9-вольтовые аккумуляторы. – Смотрите больше на: http://www.otctools.com/products/75-gpm-flow-tester-wo-tach-capability#sthash.X0xLnPqB.dpuf

75 Тестер расхода гидравлического масла GPM точно измеряет расход масла, температура и давление в соответствии со спецификациями производителей. Устранение неполадок в гидравлических контурах и локализация неисправных компонентов на мобильных устройствах оборудование, станки, вилочные погрузчики, сельскохозяйственные и промышленные тракторов и оборудования (открытого или закрытого типа) гидравлическими системами с возможности до 75 галлонов в минуту при давлении до 5000 фунтов на квадратный дюйм. Включить функции например, автоматический нагрузочный клапан с компенсацией давления, который позволяет увеличить поток, не влияя на настройки давления.Температурный поток и показания RPM отображаются в метрических единицах или на английском языке с точностью до в пределах плюс-минус 2% от полной шкалы. Защищен предохранительным диском, который разрывается автоматически, если давление превышает верхний предел. 75 гал/мин тестер гидравлической цепи. Поставляется с двумя манометрами и тремя 9-вольтовые аккумуляторы. – Смотрите больше на: http://www.otctools.com/products/75-gpm-flow-tester-wo-tach-capability#sthash.X0xLnPqB.dpuf

• Точная регулировка и контроль высоты.
• Стабильное основание диаметром 11-7/8”.
• Регулируемая высота: от 54-1/4” до 80-3/4”.
• Размеры седла: 5-1/4” x 1-1/4”.
• Безрецептурная гарантия 2 года. Резак для шлангов с прямым лезвием
• Перерезает резиновые шланги размером от 1/4″ до 1-1/2″.
• Просто поместите шланг в инструмент и сожмите ручку, чтобы отрезать.
• Доступно сменное стальное лезвие № 4509-1. № 4509 – Резак для шлангов с прямым лезвием. • Этот инструмент позволяет быстро проверить регулировку тормозов на грузовых автомобилях и прицепах классов 7 и 8, оснащенных S-кулачковыми тормозами
• Оснащен прочной четырехпозиционной рукояткой для обеспечения необходимого рычага под нужным углом
• Работает с ручным или автоматическим провисанием наладчики • Пять популярных вилок для огурцов в выдувном футляре.
• Используется для снятия амортизатора, рулевых тяг и шаровых шарниров. Также для общего обслуживания многих автомобилей и легких грузовиков.
• Включает: 6531 – Размер вилки 11 дюймов X 1-1/8 дюйма; 6532 – Размер 11-3/4” X Вилка 1-5/8 дюйма; 6533 – Размер вилки 11-5/8” X 1-7/16”; 6534 – Размер вилки 16 дюймов X 11/16 дюйма; 6535 – Размер вилки 16” X 15/16”
  • Компактный, но мощный агрегат, предназначенный для грузовиков и строительные отрасли; в магазине, на дороге или на рабочем месте.



    • Может управляться как вручную, так и пневматически. Воздушный шланг может поворачиваться в любом направлении подключения от источника воздуха. Минимальное давление воздуха требуется 100 фунтов на квадратный дюйм. Предохранительный клапан предотвращает перегрузку.



    • Удлинительный винт позволяет при необходимости увеличить высоту.



    – мин. Высота 9-7/16″



    – Макс. Высота 17-11/16″



    – Ход 5-7/8″ Выловить упрямое уплотнительное кольцо или сальник из гнезда легко, если у вас есть эта пара отмычек в ящике для инструментов. Съемник расширяется от 1-12″ до 4-1/4″
  • Съёмники шириной 4-7/8 дюйма
  • Включает два винта с шестигранной головкой, длиной 3/8–16×3 дюйма
  • Длинный винт 5-1/2 дюйма
  • Вес: 1 фунт., 8 унций.
Этот инструмент идеально подходит для снятия зубчатых колес, шкивов вентиляторов, гармонических балансиров и многих других деталей с резьбовыми отверстиями. Механический съемник Grip-O-Matic

Удалить и установите детали для быстрого и эффективного ремонта. Съемник кованый из качественной стали, термообработанной и подвергнутой строгим испытаниям, которые превышают их номинальную мощность.

• 5-тонный, 2-кулачковый (реверсивные челюсти)

• Макс. Досягаемость 3-1/4″ Максимальный размах 6″

• Размер винта 9/16″-20 x 6-15/16″

• Толщина захвата Верхняя 5/16″ Нижняя 1/4″

• Ширина захвата Верхний 3/8 дюйма Нижний 3/4 дюйма — подробнее см. на сайте: http://www.otctools.com/products/5-ton-grip-o-matic-puler#sthash.QR33pFnh.dpuf

Механический съемник Grip-O-Matic

Удалить и установите детали для быстрого и эффективного ремонта. Съемник кованый из качественной стали, термообработанной и подвергнутой строгим испытаниям, которые превышают их номинальную мощность.

• 5-тонный, 2-кулачковый (реверсивные челюсти)

• Макс. Досягаемость 3-1/4″ Максимальный размах 6″

• Размер винта 9/16″-20 x 6-15/16″

• Толщина захвата Верхняя 5/16″ Нижняя 1/4″

• Ширина захвата Верхний 3/8 дюйма Нижний 3/4 дюйма — подробнее см. на сайте: http://www.otctools.com/products/5-ton-grip-o-matic-puller#sthash.QR33pFnh.dpuf

Fluke P3840-PSI Гидравлический грузопоршневой тестер, от 500 до 40 000 фунтов на кв. дюйм

поле) Идеал
Калибровка датчиков давления (стенд) Идеал
Калибровка датчиков HART Smart Идеал
Документирование калибровок датчика давления Идеал
Проверка реле давления в полевых условиях Идеал
Проверка реле давления на стенде Идеал
Документирование испытаний реле давления Идеал
Проверка реле давления с контактами под напряжением Идеал
Компьютерные тесты для коммерческого учета газа Идеал
Проверка технологических манометров (полевые) Идеал
Проверка технологических манометров (стенд) Идеал
Регистрация измерений давления Идеал
Испытание устройств давления с помощью эталонного манометра Идеал
Гидростатические испытания сосудов Идеал
Испытание на герметичность (регистрация измерения давления) Идеал

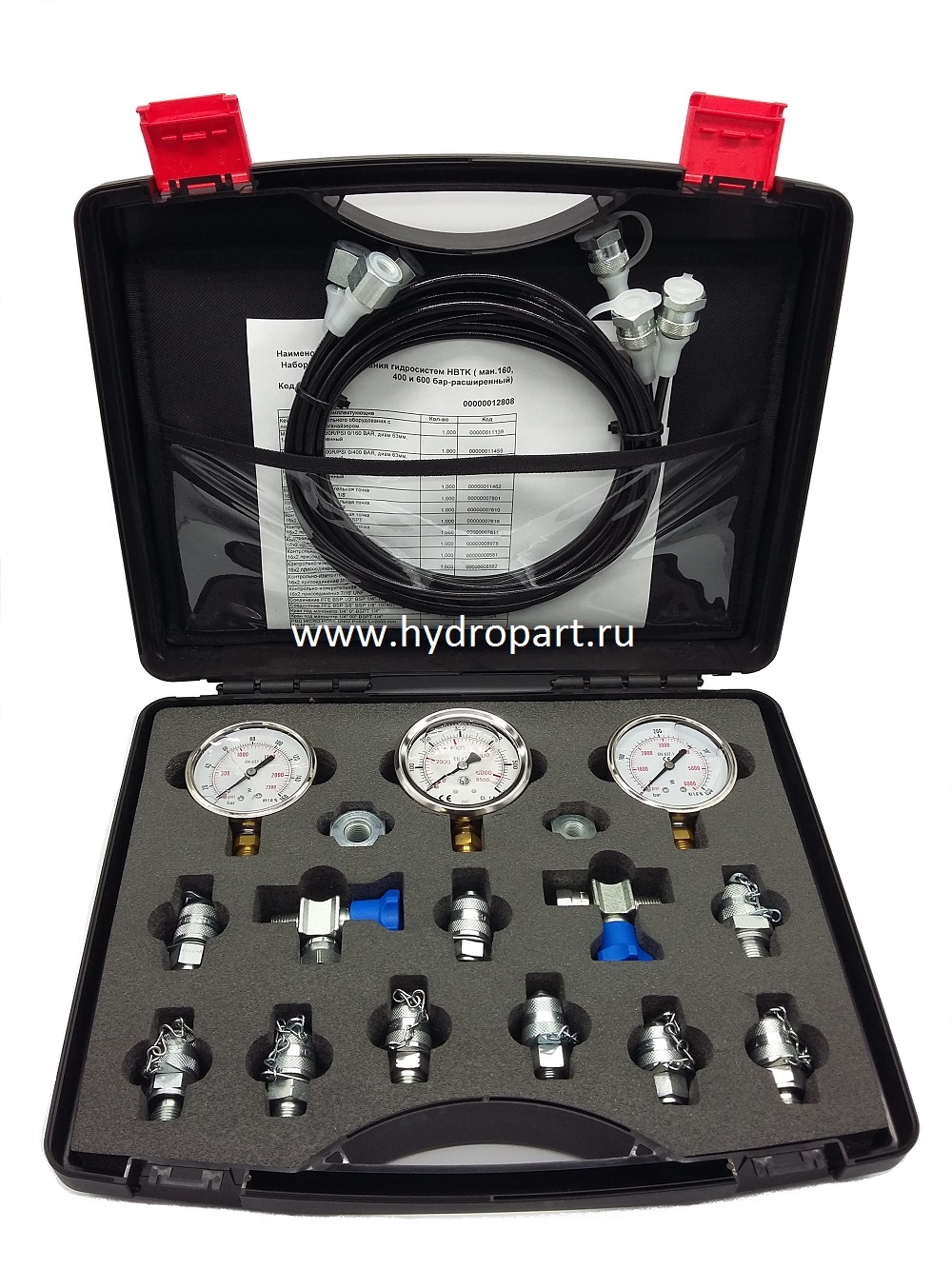

Комплект для проверки гидравлического давления | Гидравлический расходомер/тестер

Сервисные принадлежности, доступные для всех тестеров SPX Power Team

Если вам нужно больше узнать о нашем ассортименте оборудования для гидравлических испытаний, или о том, какой комплект для испытания давлением подходит именно вам, или даже о том, как провести испытание на расход с помощью наших продуктов, свяжитесь с нами. Наша команда может помочь вам подобрать идеальную схему испытаний для ваших конкретных требований к гидравлическим испытаниям.

С нашим оборудованием для испытаний под давлением и другим оборудованием для гидравлических испытаний вы можете найти полный спектр аксессуаров, включая:

  • Вспомогательные шнуры питания
  • Шланги (специальные инструменты)
  • Комплект для переоборудования двух манометров
  • Фитинги (гидравлические тестеры)
  • Гидравлический тестер фланцевых переходников
  • Втулки переходника шланга

Полезные советы по тестированию насоса

При работе с любым гидравлическим оборудованием или оборудованием для испытаний под давлением вы всегда должны регулярно проверять и тестировать его работу, чтобы обеспечить наилучшие результаты.Вы можете сделать это, выполнив следующие действия со своими покупками, чтобы протестировать их:

  • Сначала вам нужно запустить двигатель на заданном числе оборотов в минуту, а затем отрегулировать клапан компенсации давления гидравлического тестера, чтобы представить теоретическую рабочую нагрузку.
  • Затем вам нужно сравнить показания счетчика на вашем оборудовании со спецификациями производителя, чтобы убедиться, что насос работает правильно.
  • Если расход масла и давление не соответствуют соответствующим спецификациям, это будет означать, что насос неисправен.
  • Точно так же, если ваши результаты теста и характеристики верны, это будет означать, что проблема находится где-то в системе, и для ее выявления необходимо провести другие тесты.

Помните: Эти гидравлические тестеры всегда должны использоваться с руководством пользователя/спецификацией производителя для системы. Если у вас возникли проблемы, вы также можете связаться с SGS, и мы посоветуем вам, что делать с вашей конкретной моделью гидравлического тестера.

.
