Гидроцилиндры принцип работы: Устройство и принцип работы гидроцилиндра

конструкция и виды, изготовители и вспомогательное оснащение

Действие огромной группы механического специального оборудования основывается на функции гидравлических цилиндров. В определенном роде выходит приводная система, которая при небольших затратах выполняет рабочий цикл.

Приспособления, в которых интегрируют такие узлы, применяются в промышленности, строительстве и еще в частных хозяйствах. Широкое распространение получил гидравлический цилиндр для пресса, который оказывает давление на какой-либо материал. Это может быть старый станок и матричные приборы в промышленности или производственные линии.

  • Конструкция
  • Виды агрегатов
    • Общие характеристики
    • Изготовители
    • Вспомогательное оснащение

Конструкция

Суть всех гидравлических машин основывается на создании давления жидкостью на поршень, который находится в цилиндре. Шток из металла цилиндра выполняет циклическую работу приспособления, показывая рабочий момент на последнего получателя энергии. В варианте с прессом результатом рабочего момента является силовое давление, переходящее на уплотняющую платформу. К примеру, объемные прессовочные панели в мусороперерабатывающих устройствах выполняют компактное трамбование макулатуры, металлических и остальных отходов.

Огромного внимания стоит участок для выработки усилия. Как мы уже говорили, давление выполняется подачей жидкости на поршень. В виде активного вещества может быть и простая вода, но в серьезных системах используется специальное масло. При этом такой цилиндр может запускаться ручным усилием или электрическим двигателем, который сам нагнетает давление через жидкость.

Виды агрегатов

Популярные сейчас лишь два вида гидроцилиндров. Это двух- и односторонние приспособления, которые имеют серьезные эксплуатационные различия.

  1. Самыми лучшими и функциональными являются двухсторонние механизмы, в которых жидкостью создается ход поршня в две стороны.
    Это необычный цилиндр, который работает со специальной магистралью для сливания и обновления воды или масла.
  2. Получается, что одностороннюю гидравлику можно считать более упрощенным механизмом. В таком случае жидкость создает лишь усилие в одну часть, после чего поршень возвращается на место специальными инструментами — чаще всего, пружинами.

Общие характеристики

Технико-эксплуатационные характеристики именно к гидравлическим узлам можно поделить на две категории — создающие силовой потенциал и конструкционные.

  1. Основная характеристика, которая выделяет цилиндр гидравлический в плане эффективности, — это силовая нагрузка. Давление меняется от 2 до 50 т. Самые маленькие значения нагрузки до 10 т могут обеспечивать односторонние приспособления, а свыше — двухсторонние.
  2. В плане параметров конструкции нужно учесть ход штока и его диаметр. Ход в среднем идет от 150−400 мм, а диаметр где-то 40 мм. Эти параметры не так важны в отношении производительности, если сначала усилие подходит требованиям к нагрузке, однако их нужно учитывать для создания возможности будущей интеграции в рабочий комплекс.
  3. К примеру, цилиндры силовые с огромным рабочим ходом могут не подойти для простой по размерам станции для переработки отходов. И, наоборот, при оснащении специальной подъемной машины не стоит брать компактный цилиндр, ведь с большей вероятностью эта модель не сможет сделать достаточное усилие.

Изготовители

Лучшие цилиндры для различных нужд изготавливают под марками Ombra, JTC, Trommelberg и др. В семействах таких компаний можно отыскать и приспособления для оснащения маленьких автомастерских, и промышленные установки, выполняющие усилие в большое количество тонн. Также на нашем рынке широко показаны модели предприятия «Сорокин» в различных модификациях.

При этом российское устройство может обойтись дешевле, но обеспечит тот же рабочий эффект. Другое дело, что компания, скорее, будет ориентирована на маленький и средний сегмент — в основном гидроцилиндры с нагрузкой порядка десяти. Впрочем, ограничения по силе действий можно компенсировать конструкционной гибкостью. Эти механизмы можно применить и в виде простого функционального агрегата, и как оснастку в составе более больших производительных машин.

Вспомогательное оснащение

Необходимое оснащение для гидроцилиндров — это приборы для оптимизации работы, светотехнические устройства, а также системы безопасности. Выбор какого-либо устройства определяется условиями для работы механизма. Зачастую покупают светодиодные фонари, благодаря которым устройство может быть использовано в любое время.

К тому же наличие качественной подсветки может понадобиться на случай, если вы запланировали срочный ремонт гидравлических цилиндров, который чаще всего предполагает регулировку с подключением насосов или изменения пружин. В более усложненных конструкциях в основном применяют и электронные панели управления.

что такое? Принцип работы и для чего он нужен — СДМ-Гидравлика на vc.ru

127 просмотров

Гидроцилиндр – один из основных элементом гидросистемы многих видов промышленного оборудования и тяжелой спецтехники. Именно этот агрегат отвечает за перемещение исполнительных органов. Сегодня на рынке присутствует множество моделей оборудования, которые различаются между собой конструктивными особенностями и техническими параметрами. В нашей статье мы подробно рассмотрим принцип работы гидроцилиндра каждого типа, какие бывают разновидности и их устройство.

Что такое гидроцилиндр?

Гидравлическим цилиндром называют гидродвигатель объемного типа, принцип действия которого основан на выполнении выходным звеном движений возвратно-поступательного характера под давлением подаваемой жидкой среды. Подвижным элементом может выступать плунжер, шток или непосредственно корпусная часть оборудования.

Гидроцилиндр: для чего нужен и где применяется?

Гидравлический цилиндр в паре с другими элементами гидравлики приводит в движение исполнительные органы. Это могут быть стрелы, опорные элементы, землеройные ковши, кузова и прочее оборудование. При отсутствующем давлении, подвижные звенья возвращаются обратно в начальное положение.

Благодаря своим параметрам и длительному ресурсу, агрегаты широко применяются в гидравлике, которая работает в условиях повышенных нагрузок и требует повышения функциональности. Чаще всего гидроцилиндры встречаются в:

  • Дорожно-строительной технике: экскаваторах, самосвалах, бульдозерах, грейдерах, подъемных кранах;
  • Погрузочных машинах: кранах-манипуляторах, погрузчиках различных типов, автоподъемниках;
  • Очистительных системах;
  • Станочных комплексах для резки изделий из металла, дерева и иных материалов;
  • Прессовых машинах;
  • Грузовых автомобилях.

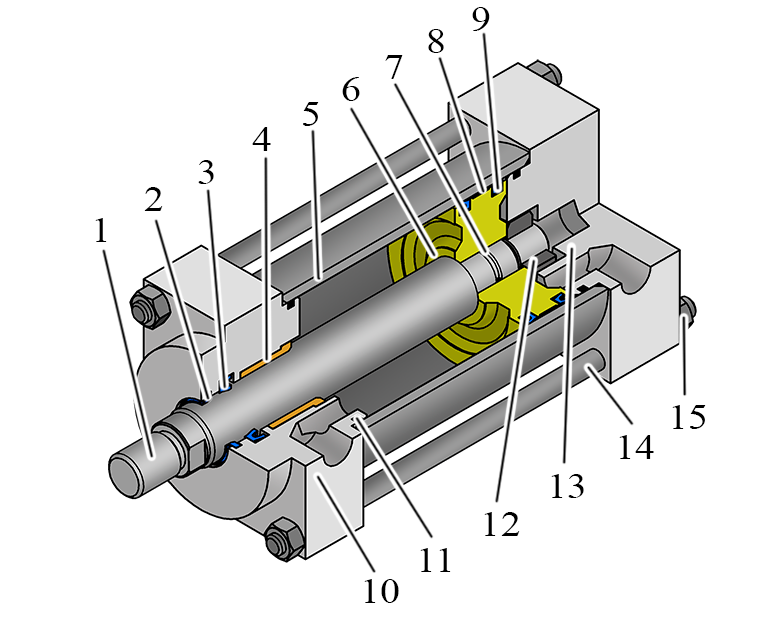

Как устроен гидроцилиндр?

Далее расскажем, из чего состоит гидроцилиндр в стандартном исполнении и как именно он работает:

  • Корпусом всей конструкции выступает гильза.
    Это полая металлическая труба с гладкой внутренней поверхностью, внутри которой перемещается поршень. На производстве гильзу шлифуют с помощью станков до идеальной гладкости (зеркального блеска), чтобы обеспечить работу уплотнений и полную герметичность конструкции.
  • Поршень оснащен манжетами, которые защищают перемещение масла в разделяемые поршнем полости.
  • Усилие, с помощью которого приводится в действие поршень, создает полированный шток. Между ним и крышкой предусмотрена двухслойная уплотнительная система: первая манжета отвечает за защиту от протечек рабочей среды, а вторая выступает грязесъемником. Данные уплотнители также устанавливают на буксу.
  • С помощью проушины фиксируют корпус конструкции.

Для управления гидроцилиндром, в системе предусмотрен гидрораспределитель.

Виды гидроцилиндров и их устройство

Ключевой характеристикой при классификации данных гидроагрегатов является их принцип действия. Далее рассмотрим назначение и устройство гидроцилиндров всех типов.

Одностороннего действия

Под действием среды, которая направляется в рабочую камеру, начинается выдвижение штока. Данный элемент возвращается обратно с помощью пружины или под тяжестью поднимаемого груза. В некоторых моделях (например, домкратах) шток может возвращаться за счет задействования иного гидроагрегата.

Плунжерные цилиндры

Давление подается на плунжер, установленный в рабочей камере. За счет перемещаемого груза или внешних факторов, происходит обратное движение. Плунжеры сообщают исключительно сжимающее усилие. Скорость их перемещения определяется расходными параметрами и диаметром данной детали.

Пружинные цилиндры

В процессе транспортирования жидкости в полость поршня, начинает выдвигаться шток. Это происходит за счет сжатия пружины, которая размещена в штоковой камере.

Под усилием пружины совершается обратный ход и происходит соединения поршневой полости со сливной магистралью. Пружина может быть размещена в камере как штока, так и поршня.

Двухстороннего действия

В конструкции предусмотрены две изолированные камеры, в которые нагнетается РЖ по отдельным магистралям. В процессе эксплуатации она поступает в одну полость и сливается с другой. Под действием этой жидкости происходит ход штока в обе стороны, который создает определенное усилие.

Такие гидроцилиндры различаются между собой по способу подключения:

  • Простое. Поршневые и штоковые полости попеременно соединяются с линиями нагнетания и слива, которые качают и сливают РЖ. Вся удаляемая масса поступает в гидравлический бак;
  • Дифференциальное или кольцевое. Рабочая жидкость, удаляемая из полости штока, направляется в поршневую камеру.

Модели с односторонним штоком

Гидронасос нагнетает жидкость в штоковую или поршневую полость посредством гидрораспределителя. Противоположная камера соединяется со сливной магистралью. По мере транспортировки РЖ в полость поршня осуществляется выдвижение штока. Если необходимо, он преодолевает усилие нагрузки. Как только РЖ поступает в полость штока, данная деталь движется обратно, т.е. втягивается.

Для изоляции рабочих полостей, в конструкции предусмотрены манжеты. Эти уплотнительные элементы предупреждают перетекание РЖ между камерами и тем самым обеспечивают их полную герметичность. РТИ присутствует также в крышке агрегата для уплотнения штока, а грязесъемник задерживает твердые включения и способствует стабильной работе оборудования.

Модели с двусторонним штоком

Данные конструкции применяются в том случае, если нужно добиться одинакового усилия и скорости движения поршня в обоих направлениях. В этих моделях поршень соединен с двумя штоками.

Цилиндры специального исполнения

Данная категория агрегатов делится на два подвида: телескопические и дифференциальные. Далее вкратце рассмотрим работу гидроцилиндров.

Телескопические

В этих моделях каждый последующий шток входит в полость предыдущего, т.е. конструкция состоит из нескольких миницилиндров. Визуально агрегаты напоминают телескоп, откуда и получили свое название. Такое исполнение способствует большому ходу штока. При этом первоначальные габариты не меняются, поскольку ход может быть больше длины гильзы. Цилиндры широко используются в самосвалах и другой тяжелой спецтехнике.

Телескопические модели по принципу действия делятся на два вида:

  • 1-стороннего действия. РЖ поступает в рабочую камеру через заднюю крышку. В результате происходит последовательное выдвижение секций, причем первое подвижное звено имеет наибольшую полезную площадь, и так далее в порядке убывания. У каждого дальнейшего элемента скорость выдвижения выше, но усилие снижается, что обусловлено уменьшением эффективной площади. Под внешним воздействием происходит ход в обратном направлении;
  • 2-стороннего действия. Жидкая среда подводится посредством штока, а секции начинают выдвигаться в том же порядке, что и в 1-сторонних моделях. Различие только в принципе обратного хода – он происходит под давлением РЖ, поступающей в полость штока. При этом поршневая полость присоединяется со сливным каналом.

Дифференциальные

Это сложная конструкция, у которой подвижной элемент в виде поршня подвергается давлению сразу с обеих сторон, причем площадь давления является разной. Площади поршня определяют скорость перемещения относительно усилий хода в разном направлении. Чем скорость движения выше, тем усилие меньше. У моделей с размерами подвижного элемента 2:1, ход и скорость являются одинаковыми в обоих направлениях.

Типовые конструктивные решения

Сегодня на рынке представлено многообразие вариантов, но рассмотрим наиболее распространенные конструктивные решения:

  • На шпильках. Для соединения задней и передней крышек используются анкеры, а труба зафиксирована между этими крышками. За герметичность поршня отвечают две манжеты;
  • Круглые. Крышки соединяются с крупными фланцами, которые приваривают к гильзе или завинчивают через резьбу;
  • Сварные. Крышки приваривают к трубе, что делает цилиндр неразборным и не подлежащим ремонту. В конструкции предусмотрены уплотнители поршня компактных размеров.

Основные параметры гидравлических цилиндров

Эксплуатационные характеристики и назначение гидроцилиндра определяются многими параметрами:

  • Диаметр штока – от этой характеристики зависит область применения конструкции. При выборе диаметра нужно отталкиваться от типа оборудования или техники, где будет использоваться агрегат. Данный параметр взаимосвязан с максимально допустимой нагрузкой и грузоподъемностью изделия. Это необходимой для предупреждения изгибов штока во время работы;
  • Диаметр стержня, определяющий величину толкающего и тянущего усилия;
  • Ход стержня, от которого зависит максимально возможное движение поршня и габариты механизма в эксплуатационном процессе;
  • Рабочее давление жидкости – это величина давления, при котором гидродвигатель будет стабильно выполнять свои функции без ущерба надежности и другим эксплуатационным параметрам, заявленным производителем. Номинальное давление взаимосвязано с нагрузкой, но значение может быть уменьшено исходя из настроек предохранительного клапана. Если нагрузка отсутствует, давление формируется за счет силы трения;
  • Тянущее и толкающее усилие – определяется создаваемой нагрузкой и полезной площадью, на которую поступает РЖ;
  • Скорость перемещения штока – этот параметр взаимосвязан с диаметром агрегата и значением расхода жидкой среды, которая направляется в камеру;
  • Особенности конструктивных решений, влияющие на крепление агрегата.

Заказать качественный ремонт и изготовление гидроцилиндров Вы можете в компании «СДМ-гидравлика». Мы работаем по замкнутому циклу – от проектирования с учетом уникальных требований до выпуска готовой продукции и стендовых испытаний. На все изделия и ремонтные работы даем гарантию 1 год.

ПРИНЦИП РАБОТЫ ГИДРАВЛИЧЕСКОГО ЦИЛИНДРА ДВОЙНОГО ДЕЙСТВИЯ

Мы обсуждали

гидравлических привода и их различные типов в нашем предыдущем посте, где мы рассмотрели основы гидравлических приводы и одновременно мы классифицировали гидравлические приводы в линейные приводы, т. е. гидравлические цилиндры, и поворотные приводы, т. е. гидравлические мотор. Мы также ознакомились с основами цилиндров одностороннего действия в нашей работе. предыдущий пост.

Сегодня мы познакомимся с основами гидроцилиндров двойного действия

Гидроцилиндры двустороннего действия

Двойные действующий гидравлический цилиндр также является одним из типов гидравлических цилиндров, который используется для тяги, подъема, перемещения и удержания груза. Гидравлический двухстороннего действия цилиндр показан здесь на следующем рисунке. гидроцилиндр двустороннего действия, как показано на рисунке, будет иметь два порта, т. е. порт на конце крышки и порт на конце штока. Двойной действующий гидроцилиндр, как видно из названия, будет приводиться в действие гидравлически в оба направления, то есть прямое направление и обратное направление.

Двойной действующий гидроцилиндр будет иметь один поршень внутри цилиндрического корпуса. Когда гидравлическое масло будет подаваться к его концевому отверстию крышки, гидравлическое давление сила будет приложена к поршню или плунжеру, и, следовательно, поршень будет расширен, и этот ход цилиндра будет называться прямым ходом. Во время продления поршня или плунжера цилиндра, гидравлическое масло со стороны штока будет выталкиваться наружу и будет направлен к водохранилищу.

Двойного действия гидроцилиндр

Для обратный ход или втягивание цилиндра, направление гидравлической жидкости будет реверсируется с помощью клапана управления направлением. Во время обратного хода гидравлический масло будет подаваться в отверстие на конце штока и, следовательно, сила гидравлического давления будет прикладываться к поршню или плунжеру со стороны конца штока и, следовательно, к поршню будет втянут, и этот ход цилиндра будет называться обратным ходом. Во время втягивания поршня или плунжера цилиндра гидравлическое масло со стороны торца крышки будет вытолкнут и будет направлен в сторону резервуара.

Работа Гидравлический цилиндр двойного действия

Отсюда гидравлические цилиндры двойного действия будут работать гидравлически в обоих направлениях то есть во время выдвижения или направления вперед, а также во время втягивания или возврата гладить. Направление гидравлического масла будет изменено с помощью двойного действующий направленный регулирующий клапан или реверсивный насос также могут быть использованы для изменение направления потока жидкости.

Символ гидравлики двойного действия цилиндр

Изображение отображаемый здесь указывает на гидравлический символ гидравлической системы двойного действия цилиндр.

Символ гидравлики гидроцилиндра двустороннего действия


Мы увидим дифференциальный и недифференциальный гидроцилиндр в нашем следующем посте.

Продукт, который может вас заинтересовать

Самосвал HOWO

Do у вас есть предложения? Пожалуйста, напишите в поле для комментариев

Изображение Предоставлено: Google

Ссылка: Руководство по гидравлике (промышленная гидравлика)

Читайте также

Основной принцип измельчения

Ковшовая печь для рафинирования

Применение и преимущества процесса измельчения

Принцип работы и типы фрезерных станков

Типы процесса измельчения


Принцип работы гидравлических цилиндров 9000 и 00 Гидравлический цилиндр-направляющая:

Гидравлический цилиндр является одной из наиболее важных частей гидравлической системы. Гидравлический потребитель преобразует энергию гидравлической жидкости в осмысленную работу. Он получает свое значение от давления гидравлической жидкости на поверхность поршня гидроцилиндра. Это заставляет поршень и шток поршня, соединенный с грузом, двигаться прямолинейно. Таким образом, мощность гидравлической жидкости превращается в силу, которой можно управлять и которая движется прямолинейно. В качестве гидравлической среды чаще всего используется минеральное масло. Однако в Г. применяют и синтетические масла, эмульсии и воду (водяная гидравлика).

Принцип работы гидравлического цилиндра:

Поршневой гидроцилиндр имеет две различные конструкции: один рычаг и двойной стержень. Блок цилиндров и шток поршня составляют фиксирующий режим. В гидроцилиндре одностороннего действия давление масла направляется только в полость цилиндра, а гидравлическое давление перемещает цилиндр в одном направлении. Сила пружины, собственный вес, внешняя нагрузка и т. д. перемещают цилиндр в другом направлении. Действие давления жидкости заставляет поршень двигаться в двух направлениях в гидроцилиндре двойного действия.

Типы гидроцилиндров:

Рынок гидроцилиндров разнообразен. Эти цилиндры различаются в зависимости от области применения и отрасли. Они различаются по материалу, рабочему давлению, торцевым соединениям, температуре и толщине трубы или стенки. Одностороннего и двустороннего действия, сварные стержни, рулевые тяги и телескопические цилиндры имеют решающее значение. Мы кратко рассмотрим каждый из них:

Цилиндры одностороннего действия:

Цилиндры одностороннего действия имеют односторонние порты на головке. Накачивание жидкости в цилиндр цилиндра удлиняет шток поршня. Для операций возврата требуются внешние силы или нагрузочные струны. Внешняя энергия отводит жидкость из ствола в резервуар. Гидравлические домкраты одностороннего действия. Цилиндры с пружинным выдвижением и пружинным возвратом одностороннего действия. Большинство цилиндров одностороннего действия имеют пружинный возврат.

Цилиндры двойного действия:

Отверстия в головке и штоке цилиндров двойного действия облегчают перекачку жидкости. Порты регулируют поток жидкости и способствуют двунаправленному движению. Гидравлическая жидкость втянула шток поршня. Перекачка жидкости к головной части удлиняет шток поршня. Эти устройства поднимаются и опускаются. Цилиндры двустороннего действия бывают дифференциальными или синхронными.

Цилиндры рулевых тяг:

Цилиндры рулевых тяг чаще всего используются в производстве и промышленности. Эти цилиндры просты в обслуживании, сборке и ремонте. Резьбовые стальные стержни поддерживают торцевые крышки цилиндров рулевых тяг. Кроме того, колпачки на наконечниках рулевых тяг препятствуют утечке жидкости.

Цилиндры со сварными стержнями:

Поскольку торцевые крышки цилиндров со сварными стержнями прикреплены непосредственно к цилиндру, эти цилиндры сложно собирать и разбирать.
