Содержание

Что такое гидробур ✔ Устройство ✔ Характеристики ✔ Виды и применение.

Время чтения: 4 минуты

Содержание:

Что такое гидробур

Гидробур — устройство с гидравлическим приводом для бурения скважин, колодцев, завинчивания свай, работ при строительстве линий электропередач, заборов и других объектов. Гидробуры представляют собой навесное оборудование к строительной технике, которое можно устанавливать на экскаваторы, экскаваторы-погрузчики, мини-погрузчики, краны-манипуляторы.

Как работает гидробур?

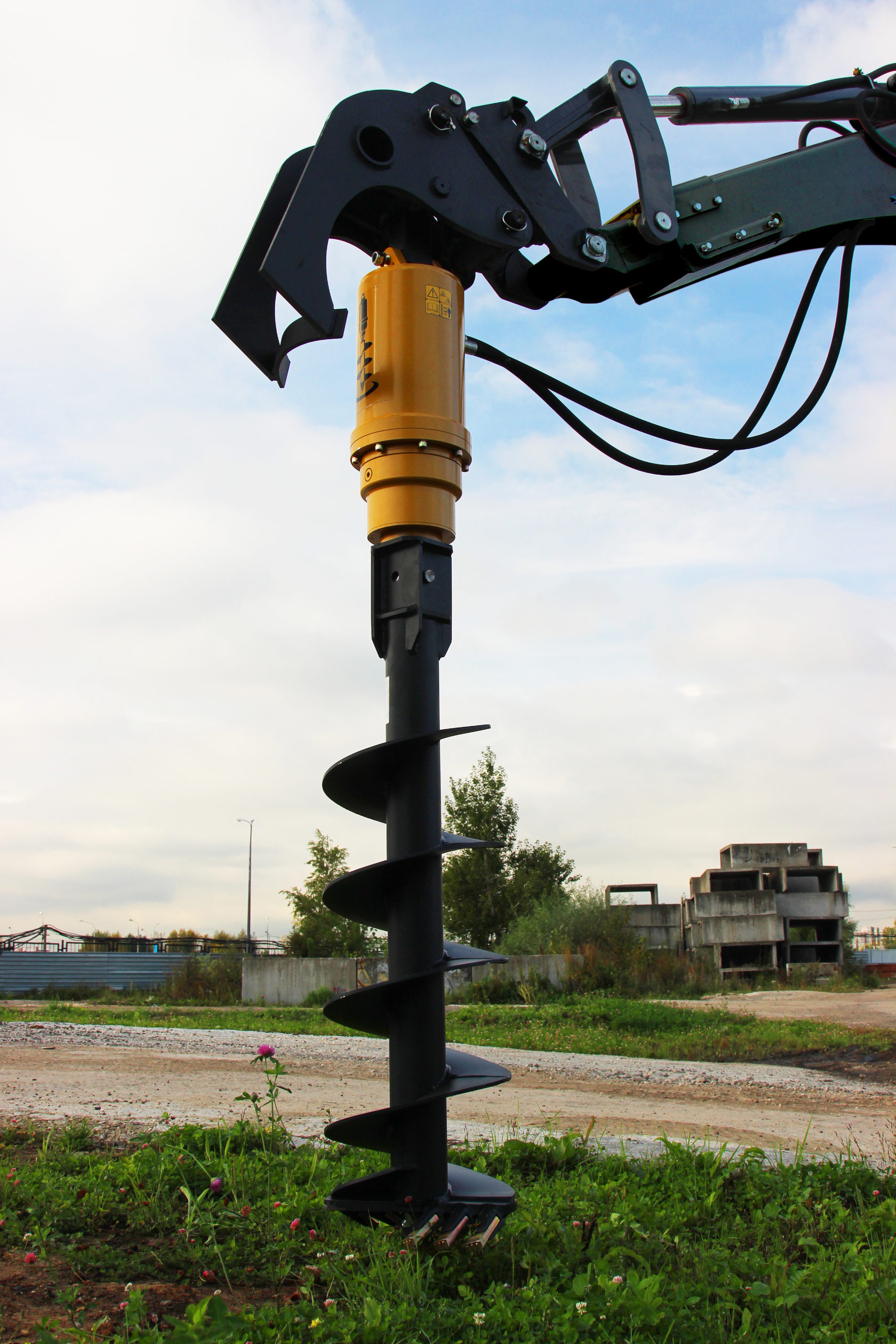

Гидравлический бур крепится на стрелу спецтехники и подключается к ее дополнительной гидролинии. Гидравлическая жидкость подается в гидромотор, который через планетарный редуктор вращает выходной вал с буровым инструментом или адаптером для завинчивания свай.

Характеристики гидробуров

1. Максимальные глубина и диаметр бурения. Они должны соответствовать задачам, для решения которых приобретается оборудование.

Эти параметры зависят от крутящего момента гидробура.

2. Вес техники, на которой работает гидробур. Чем тяжелее техника, тем больше усилие, которое она может развить. Слишком тяжелый, а значит, и слишком сильный экскаватор может легко сломать небольшой гидробур.

3. Гидравлический поток, на который рассчитан гидробур. Большой поток выведет из строя гидромотор, а маленький не обеспечит правильную работу гидромотора и бурение скважины нужного диаметра окажется невозможным.

4. Давление, на которое рассчитан гидробур, должно соответствовать давлению в гидролинии. Если давление выше допустимого, то гидромотор выйдет из строя. При недостаточном давлении гидробур не сможет создать усилие, необходимое для выполнения поставленной задачи.

5. Обратное давление (подпор). Эта характеристика влияет на работоспособность гидромотора. Защитить гидромотор от поломки, вызванной превышением подпора в гидролинии, помогает подключение дренажной линии.

На какую технику устанавливается гидробур?

Установить гидробур можно на любой экскаватор, погрузчик или кран, у которого есть дополнительная гидролиния. Бур крепится к стреле через специальный адаптер, имеющий специальную конструкцию для каждой модели строительной техники, в соответствии с ее размерами.

Есть несколько типов адаптеров:

  • однопальцевый, наиболее доступный;
  • двухпальцевый, необходим при наличии быстросъемного механизма;
  • двухпальцевый с упором, чтобы зафиксировать бур в транспортном положении при перемещении между объектами, с ним удобнее работать, проще позиционировать бур. Он защищает гидробур от раскачивания при перемещении от скважины к скважине, тем самым заботясь о безопасности окружающих.
  • монтажная рама для крепления гидробура на мини-погрузчик. При помощи монтажного комплекта шлангов, адаптеров и быстроразъемных соединений гидровращатель подсоединяется к экскаватору. Монтажный комплект для каждой модели базовой техники подбирается индивидуально.
  • Если гидроразводка однопоточная, понадобится блок реверса, реверсивный клапан или модернизация гидролинии, чтобы вращать шнек в обе стороны. Все, гидробур готов к работе.

Как пробурить скважину гидробуром

На гидробуре крепится буровой инструмент нужного типа и размера, при помощи стрелы экскаватора бур устанавливается вертикально в нужной точке. По мере увеличения глубины в процессе бурения скважины буровой инструмент периодически извлекается, очищается от грунта и наращивается при помощи удлинителей.

Какие комплектующие для гидробура необходимы?

Основное — это буровой инструмент. Его следует подбирать по параметрам:

  • длине и диаметру скважины;
  • типу грунта скальный, абразивный или земляной;
  • выходного вала гидровращателя в виде круга, треугольника, квадрата или шестигранника;
  • диаметру ствола бура, толщине стенки витков и шагу витков.

Также могут понадобиться удлинители в виде труб или шнеков, адаптер для завинчивания свай, измельчитель пней, индикатор вертикальности, измеритель крутящего момента.

Подготовка к эксплуатации

1. Вдумчиво читаем инструкцию.

2. Настраиваем гидролинию базовой машины в соответствии данными инструкции.

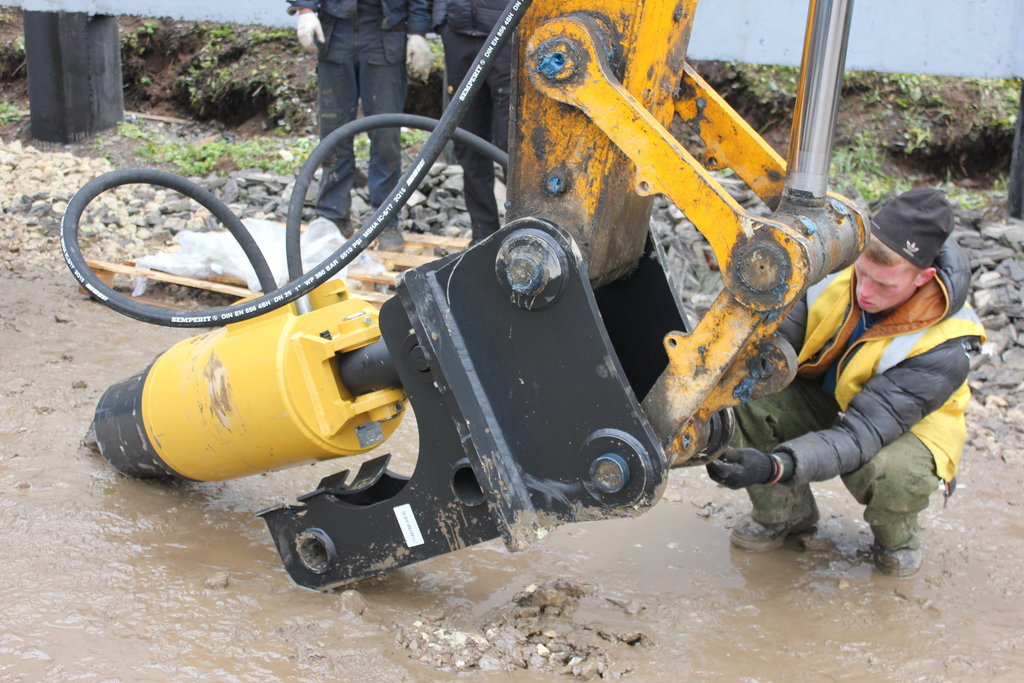

3. Устанавливаем адаптер на базовую машину. Используем ковшевые пальцы. Или цепляем адаптер с помощью БСМ.

4. Крепим адаптер на гидробуре. Для этого понадобится сначала снять палец подвески гидровращателя, совместить монтажные отверстия адаптера и вращателя, установить палец крепления на место и затянуть фиксирующую гайку.

5. Разогреваем масло в редукторе, поработав вращателем без нагрузки 15-20 минут.

6. Устанавливаем шнекобур и удлинитель, в зависимости от задачи, используя штифт крепления, который входит в комплект гидровращателя.

7. Проверяем, что в районе работ нет подземных коммуникаций, трубопроводов, кабелей.

8. Проверяем, что движение по часовой стрелке, и начинаем бурение.

9. Забуривание и извлечение шнеков необходимо делать строго вертикально, иначе произойдет изгибание бурового инструмента, которое приведет к поломке гидровращателя.

10. Еще один важнейший момент — сбрасывание грунта путем дерганья шнеком без полной остановки гидромотора ведет к поломке гидромотора.

Какие работы можно выполнять с помощью гидробура

Гидробуры применяются при строительстве линий электропередач, установке ограждений, столбов, завинчивании винтовых свай. Оборудование также используется для бурения под наливные сваи, установки вертикального дренажа, создания колодцев, бурения под посадку деревьев и других работ. Основное назначение — это бурение скважин определенного диаметра на определенную глубину.

Как подобрать гидробур?

Подбор гидробура — это просто. Есть несколько важных вопросов, без которых не получится правильно подобрать гидровращатель.

Какой диаметр скважины нужен и на какую глубину бурить? В каком грунте будет производиться бурение? Есть ли дополнительная гидролиния на базовой машине? Имеет ли она функцию реверса? Если гидролиния есть, то какой выдает поток и какое давление? Есть ли дренажная линия на машине (при необходимости)?

Получив данную информацию, специалист сможет подобрать гидробур, который оптимально подходит для ваших задач и позволит вам выполнить задачи максимально эффективно.

Остались вопросы? Задайте их нашему специалисту.

Получить консультацию

Подписывайся на нас!

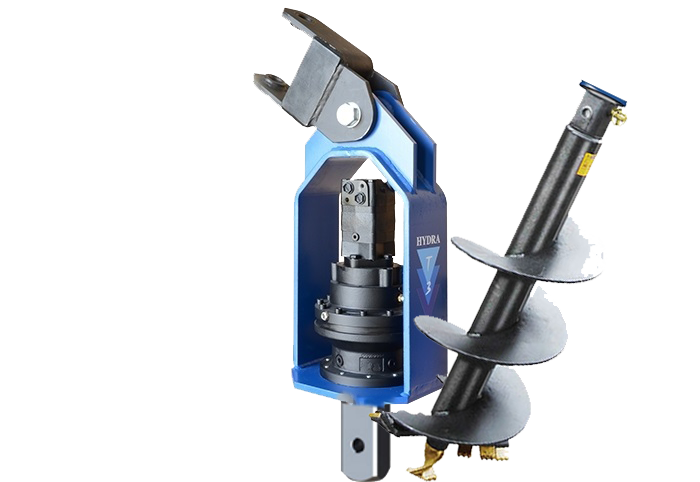

Бур (ямобур) шнековый гидравлический навесной (G.F. Gordini) для экскаватора-погрузчика

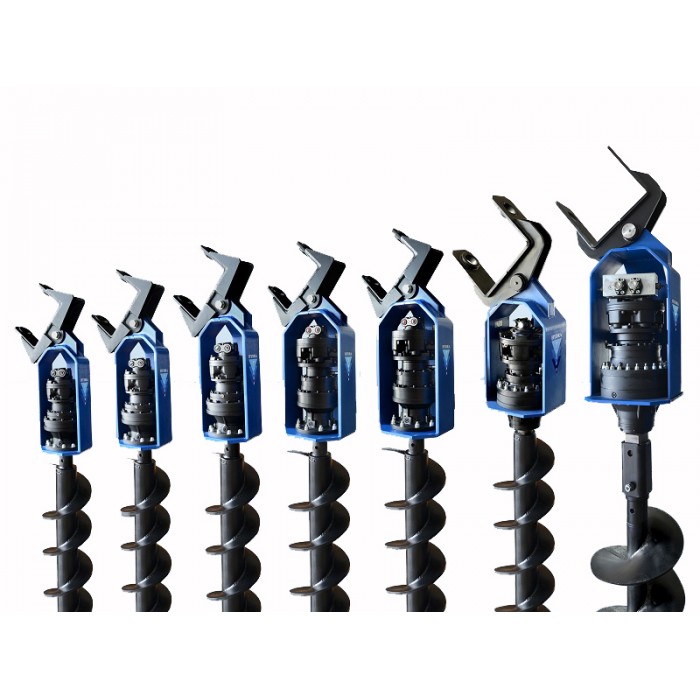

Бур (ямобур) шнековый ТR

  • Данный бур (ямобур) предназначен для бурения отверстий диаметром 350…1000 мм в грунтах разной твердости.
  • В зависимости от твердости грунта на бур (ямобур) устанавливаются винтообразные шнеки с двойной спиралью.
  • Для среднетяжелых пород грунта шнеки комплектуются износостойкими зубьями, а для асфальта и горных пород – зубья WIDIA .



Стандартная комплектация:

  • Гидравлический привод с гидромотором:
  • Шестигранный выходной вал для винтообразного двунаправленного бурения:
  • Шланги гидролинии.



Агрегатирование

  • Мини-погрузчики
  • Мини-экскаваторы
  • Экскаваторы-погрузчики
  • Экскаваторы.



Модель бура  TR TR 100 TR 180 TR 300 TR 600 TR 1200 TR 1500
Подача масла мин-макс л/мин 15÷35 25÷60 60÷100 80÷120 100÷140 130÷170
Оптимальная подача масла л/мин 25 45 90 100 125 150
Давление масла мин-макс Бар 180÷225 180÷225 200÷300 220÷300 220÷300 280÷350
Вес кг 55 85 120 170 205 260

Макс. диаметр шнека

мм Ø 350 Ø 600 Ø 800 Ø 800 Ø 1000 Ø 1000
Макс.вращающий момент daNm
100
180 330 650 1200 1500
Скорость вращения об/мин 60 60 60 50 40 40

Ямобур гидравлический для земляных работ с реверсом IRON MOLE Compact

Ямобур гидравлический для земляных работ с реверсом для двух операторов, диаметр буров до 350 мм в 1-3-й категории грунта, диаметр вала HEX 22 мм, скорость вращения шнека 80 об/мин, мах крутящий момент 410 Нм, гидростанция с конекторами BSP, объем масла 10 л, производительность 15 л/мин, мах давление 200 бар, магистральный фильтр 10 мкм, 4-х тактный бензиновый двигатель мощностью 7 л.
с. объемом 212 куб.см, топливный бак 3 л, объем картера 1,1 л, вес рукояток 15 кг, общий вес 75 кг, шнек приобретается отдельно.

Мотобур гидравлический для земляных работ с реверсом IRON MOLE Compact – самый небольшой по размерам и легкий по весу из когда либо производимых на мировом рынке. Раздельная конструкция гидравлического привода и рукояток управления, значительно облегчает буровой процесс. Гидростанция укомплектована быстроразъемными соединениями, которые позволяют сделать сборку-разборку мотобура максимально быстро и без утечек масла. Это устройство для бурения отверстий в грунте. Он предназначен для использования в сельском хозяйстве, в коммунальных службах, на дачном или приусадебном участке при проведении строительных работ. Компактное и легкое устройство с высокопроизводительным двигателем быстро и эффективно выполнит бурение отверстий в почве. Инструмент разработан для работы на участках, где тяжелая техника не развернется.

  • Легкий гидравлический бур управляется двумя операторами.  Не требует прикладывания больших усилий при работе. Легко переносить его от точки до точки. Инструмент имеет четыре рукоятки, на одной из которых расположены кнопки управления.
  • Четырехтактный бензиновый двигатель TECAMECH T212 OHV с горизонтальным валом мощностью 7 л.с. и объемом 212 куб.см. Работает на бензине АИ-92 без смешивания с маслом. Обладает высоким крутящим моментом даже при низких оборотах. Имеет воздушное охлаждение, что повышает его износостойкость. Легкоснимаемый воздушный фильтр предупреждает загрязнение двигателя и продлевает срок его эксплуатаци.
  • Реверс двигателя. Режим холостого хода и реверса позволяют легко извлекать сверло из грунта.
  • Гидравлический привод. Вращение шнекового бура осуществляется с помощью гидравлического насоса и гидравлического мотора. Ямобур состоит из двух модулей, гидростанции и рукояток с приводом вращения бурового шнека. Рукоятки имеют небольшой вес, даже меньше чем вес аналогичных мотобуров с механическим редуктором. Небольшой вес облегчает подъем шнековых буров на поверхность и делает управление мотобуром намного проще и эффективнее. Гидравлический привод ручного ямобура очень простой по конструкции, имеет небольшой вес по сравнению с большими буровыми установками и требует минимальное техническое обслуживание, которое сводится к сезонной замене масляного фильтра и масла. Гидростанция легко отсоединяется от рукояток мотобура, ее можно легко перевозить и использовать без частей нужных для бурения, подключая другие гидравлические инструменты. Все гидравлические соединения и находятся в свободном доступе, что облегчает обслуживание соединений и регулировку предохранительного клапана распределителя.
  • Предназначен для бурения отверстий до 350 мм в грунте 1,2 и 3 категории (песок, супесь, растительный грунт без толстых корней, суглинок, легкая глина, жирная глина, тяжелый суглинок, гравий).
  • Для каменистого и мерзлого грунта необходимо использовать шнеки меньшего диаметра с ножами повышенной прочности и износостойкости.
  • Выполнение вала двигателя и соединительного стержня мотобура из стали способствует повышенной прочности устройства.
  • Используются буровые инструменты системы Pengo с кованными режущими и направляющими ножами. Также для этого ямобура доступны шнековые удлинители буров, которые ускоряют процесс бурения.
  • Быстросъемное соединение позволяет менять шнеки разного диаметра без особых усилий и без помощи инструмента.
  • Низкий шумовой уровень и антивибрационная система повышают комфорт при работе.
ВАЖНО! Шнеки для грунта, сменные ножи, забурники и удлинители шнека не входят в стандартный комплект поставки гидравлических мотобуров IRON MOLE и приобретаются отдельно.

Гидравлический бур | Буровое оборудование | SINOVO

Обычно используемое гусеничное оборудование включает в себя гусеничные буры, гусеничные гидравлические экскаваторы, гусеничные краны и т. д.
Это буровая установка используется в самых разнообразных областях применения, не только для туннелей, метро, а также в фиксированном бурении, микро-очистке, DTH, но также используется для инженерно-геологических исследований, бурения и разведки полезных ископаемых.

Для удовлетворения потребностей китайских и зарубежных клиентов мы разработали новую модель гидравлического бура на базе обычных моделей SM1100 и SM1800.

Данная многофункциональная буровая установка оснащается дополнительной поворотной головкой для вращения и ударов или разрабатывается с большим крутящим моментом, а также с молотом для формирования различных отверстий. Это оборудование используется для гравийного слоя, твердых пород, водоносных пластов, потока вулканического песка и т.д. Они применяется для бурения при стабилизации (укрепление породы), для поддержания породы, болтов и т.д.

Гидравлический бур SM-300
Технические параметры
  Европейские стандарты Американские стандарты
ENGINE Deutz дизельный двигатель с воздушным охлаждением 46KW 61. 7hp
Диаметр отверстия Φ110-219 mm 4.3-8.6 дюйм
Угол бурения В разных направлениях
Вращающаяся головка
A. Задняя гидравлическая Вращающаяся головка(бурильная труба)
  Скорость вращения Крутящий момент Крутящий момент
Однодвигательный Малооборотный 0-120 r/min 1600 N.m 1180lbf.ft
  Высокие обороты 0-310 r/min 700 N.m 516lbf.ft
Двухдвигательный Малооборотный 0-60 r/min 3200 N.m 2360lbf.ft
  Высокие оборотный 0-155 r/min 1400 N.m 1033lbf.ft
B. Передняя гидравлическая вращающаяся головка(муфта)
  Скорость вращения Крутящий момент Крутящий момент
Однодвигательный Малооборотный 0-60 r/min 2500 N. m 1844lbf.ft
Двухдвигательный Малооборотный 0-30 r/min 5000 N.m 3688lbf.ft
C. Перенос хода: 2200 N.m 1623lbf.ft
Система подачи: односторонний цилиндр проводит цепи
Сила подъема 50 KN 11240lbf
Сила подачи 35 KN 7868lbf
Зажим
Диаметр 50-219 mm 2-8.6 дюйм
Лебёдка
Сила подъема 15 KN 3372lbf
Ширина гусеницы 2260mm 89 дюйм
Вес при работе 9000 Kg 19842lb
Гидравлический бур SM1100A/B
Технические параметры
  Единица измерения Модель
SM1100A SM1100B
Мощность Модель дизельного двигателя Cummins 6BTA5. 9-C150
Номинальная мощность и скорость кВт/об.мин. 110/2200
Давление гидравлической системы МПа 20
Расход гидравлической системы л/мин. 85, 85, 30, 16
Вращающаяся головка Рабочий режим Вращение, удары Вращение
Тип HB45A XW230
Макс. крутящий момент Н.м 9700 23000
Макс. скорость вращения об/мин. 110 44
Частота ударов мин-1 1200, 1900, 2500 /
Ударная энергия Нм 590, 400, 340
Механизм подачи Усилие подачи кН 53
Сила извлечения кН 71
Макс. скорость подачи м/мин. 40.8
Макс. скорость извлечения трубы м/мин. 30.6
Ход подачи мм 4100
Механизм перемещения Наклон 27°
Скорость перемещения км/ч 3.08
Лебедка Н 20000
Диаметр зажима мм Φ65-215 Φ65-273
Усилие зажима кН 190
Ход ползуна буровой мачты мм 1000
Общая масса кг 11000
Габариты (L×W×H) мм 6550×2200×2800
Гидравлический бур SM1800 A/B
Технические параметры
Единица измерения Модель
SM1800A SM1800B
Мощность Модель дизельного двигателя Cummins 6CTA8. 3-C240
Номинальная мощность и скорость кВт/об.мин. 180/2200
Давление гидравлической системы МПа 20
Расход гидравлической системы л/мин. 135, 135, 53
Вращающаяся головка Рабочий режим Вращение, удары Вращение
Тип HB50A XW400
Макс. крутящий момент Нм 13000 40000
Макс. скорость вращения об/мин. 80 44
Частота ударов мин-1 1200 1900 2400 /
Ударная энергия Нм 835 535 420
Механизм подачи Усилие подачи кН 57
Сила извлечения кН 85
Макс. скорость подачи м/мин. 56
Макс. скорость извлечения трубы м/мин. 39.5
Ход подачи мм 4100
Механизм перемещения Наклон 25°
Скорость перемещения км/ч 4.1
Лебедка Н 20000
Диаметр зажима мм Φ65-225 Φ65-323
Усилие зажима кН 157
Ход ползуна буровой мачты мм 1000
Общая масса кг 17000
Габариты мм 8350×2260×2900

Особенности – Гидравлический бур
1. Высокая скорость верхней гидравлической буровой головки обусловлена наличием 2-х гидравлических моторов, которые дают ей большой крутящий момент и широкий диапазон скоростей вращения.
2 Система подачи и снятия использует гидравлические цилиндры и цепную передачу. До того момента когда уровень питания достигнет необходимого уровня и будут установлены параметры, необходимые для бурения.
3. V-образная орбита на мачте обеспечивает необходимую жесткость между верхней гидравлической буровой головкой и мачтой, а также помогает поддерживать стабильность при высоких скоростях вращения.
4. Стержневая отвинчиваемая система позволяет упростить операции.
5. Гидравлическая лебедка для подъема имеет хорошую стабильность подъема и торможения.
6.Система привода вращающегося узла управляется с помощью насоса переменного потока.
7. Так как стальные гусеничные дрели приводятся в действие гидравлическим двигателем, то происходит высокий уровень маневренности.
8. Мачта может вращаться на 360° в горизонтальном направлении, 90 ° / -20 ° в вертикальном направлении. Высота может быть скорректирована на 2500 мм. Таким образом, наша гидравлическая буровая установка может сверлить во всех направлениях.
9. Установка гидравлической системы управляется клапаном.

Арматуры

A.Извлекаемое кабельное крепление серии OQM-d
B. Схематическое изображение:

1. Несущая часть
2. Соединение
3. Пластиковая трубка
4. Спираль
5. Стальная жила

C. Трёхмерное изображение:
D.Модели конструкций
E.Крепление с 2-мя отверстиями
F. Крепление с 3-мя отверстиями
G. Крепление с 4-мя отверстиями

Гидравлический земляной бур OH-01 | Гидравлический инструмент, гидравлическое оборудование, гидравлические станции, инструмент для подводных работ

Поток, л/мин

20-25

Макс. давление, bar

 170

Кол-во оборотов, об/мин

300 при 25 л/мин

Крутящий момент, Нм

114

Диаметр шнека,  мм

38-400

Вес, кг

14

Габаритные размеры

385 х 580

Предназначен для бурения отверстий в почве. Подходит для бурения твердых почв, отягощенных камнями, корнями деревьев. Поставляется в комплекте со специальным стопором для предохранения оператора от “проворачивания”.

Описание

Гидравлический земляной бур OH-01 предназначен для бурения отверстий под ограждения, столбы, а также для посадочных работ в садово-парковых хозяйствах и т.д.

Гидравлический земляной бур обладает целым рядом преимуществ, по сравнению с бензиновым буром:

  • более высокая производительность
  • прямое и обратное вращение
  • все шнеки и удлинители имеют спиральную навивку
  • отсутствие выхлопов
  • отсутствие вибрации и шума
  • малый вес
  • прочный и эргономичный дизайн
  • не требует регулярного обслуживания

Ручной гидробур от производителя | Оборудование для монтажа свай

Гидравлический мотобур (ямобур) предназначен в зависимости от применяемых шнеков для бурения грунта и льда для последующего закручивания винтовых свай, а также для земляных работ по бурению скважин различного назначения (в т.ч. при строительстве классических заборов). Привод двигателя от гидростанции “Геркулес” или подобной с соответствующими выходными характеристиками. В нашем случае в качестве сменного инструмента расширяет возможности бригады по монтажу винтовых свай.

Существенно превосходит бензиновые и электрические буры по крутящему моменту и ресурсу, т.е. это без натяжки профессиональный инструмент. Причем в отличии от электробура абсолютно безопасен для использования в условиях любой влажности.

Глубина бурения до 1500 мм, диаметр шнека до 450 мм

Управление вращением (вкручивание/нейтраль/реверс) осуществляется непосредственно с гидравлического бура, что дополнительно обеспечивает безопасность проведения работ.

Базовая комплектация: рама с механизмом управления, героторный гидродвигатель (выход – вал диаметром 32 мм с шпонкой) , гидрораспределитель, РВД (рукава высокого давления) с БРС (быстроразъемным соединением) – 1 м.

Возможна поставка по заказу покупателя с шнеками и адаптерами.

Купить ручной гидробур можно в компании WINTTEK. Цену узнавайте в отделе продаж.

Технические характеристики:

Наименование

Значение

Крутящий момент

 –  номинальный,  Нм

551

 –  максимальный, Нм

625

Частота вращения

 – номинальная, об/мин

70

 – максимальная, об/мин

90

 – минимальная, об/мин

50

Масса



 –  со шнеком Ø350 мм,  кг

53

 –  без шнека, кг

25

Габариты без шнека, мм

1240х720х350

ручной гидровращатель своими руками на экскаватор и для скважины воды, навесные и другие гидравлические ямобуры, чертежи самодельных гидробуров

Для бурения в любом случае необходима специализированная техника, именно к ней и относится гидробур. Он может справиться с целым рядом специфических задач. Сфера использования гидробуров достаточно широкая, начиная от бурения обычных скважин, а заканчивая созданием углублений под телефонные опоры или дорожные столбы.

Особенности

Гидробур не только может использоваться в ряде областей строительных работ, но и имеет несколько ключевых особенностей:

  • бурение можно проводить в разных типах грунта и вблизи от жилых зданий;
  • гидробур может прослужить намного дольше указанного стандартного срока эксплуатации;
  • шум в процессе работы не превышает допустимых границ;
  • крутящий момент бура у профессионального оборудования имеет высокие показатели;
  • скважина может быть достаточно большой глубины и ширины.

Крутящий момент обеспечивается за счет гидравлики, которая обеспечивает вращение бура. Именно в результате этого он может проникать в почву даже в самые твердые слои грунта. Моделей на сегодняшний день существует достаточно много, их технические характеристики различаются также как и комплектация. Опираясь на это, нужно взвешивать, какой именно гидробур для себя выбрать.

Плюсы и минусы

Преимущества и недостатки использования гидробура во многом зависят от целого ряда условий. Нужно учитывать предполагаемые геологические условия работы, тип грунта и сложность поставленной задачи. Исходя из этого, подбирается подходящий вид гидробура. И только потом можно говорить о гипотетических преимуществах того или иного способа. Например, если в итоге был выбран ударный метод бурения, то преимущества заключаются в следующем:

  • подойдет для прочных каменистых грунтов;
  • стенки скважины легко очищаются, а сам водный слой остается нетронутым;
  • бур входит глубоко, так что можно брать пробы и изучать характеристики на разных слоях почвы;
  • после буровых работ не нужно ждать определенное количество времени для окончательного монтажа скважины.

Несмотря на количество плюсов, у этого метода есть и свои недостатки. Он не подойдет для песчаного грунта, бурение проводиться строго вертикально, а скорость вращения при этом достаточно низкая по сравнению с другими моделями.

Прежде чем окончательно делать выбор в пользу того или иного метода работы, опираясь на их достоинства и недостатки, стоит сначала рассмотреть все виды установок и общую специфику их использования.

Виды

Гидравлический бур можно подобрать на экскаватор или манипулятор и даже для мини-погрузчика. Он считается частью оборудования для специализированной, профессиональной техники. Основу для любой конструкции обычно составляет проводной механизм и шнек, так что приспособление обычно выглядит как навесной механизм. С его помощью можно выполнять целый ряд различных задач:

  • создавать разные углубления в грунте по диаметру;
  • подготовить все необходимое для организации с нуля подземных коммуникаций;
  • создавать отверстия необходимой глубины для скважины воды;
  • брать пробы грунта для дальнейшего анализа;
  • подготавливать все необходимое для установки ограждений и электростолбов;
  • использовать ямобур для озеленения территории.

И это лишь небольшой список задач для буровой установки. В остальном все зависит от поставленных целей и особенностей конкретного оборудования. Они будут различаться в зависимости от типа конструкции. Исходя из этих особенностей, гидробуры можно разделить на несколько видов.

Ударно-канатные

Этот метод для гидровращателя далеко не новый, а саму конструкцию можно назвать практически классической. В зависимости от типа грунта используются разные инструменты в конструкции. Обычно это долото с желонкой. Если первое обеспечивает именно ударную силу, то желонка наоборот позволяет удалять жидкость из скважины. Это важно при некоторых типах грунта. В конструкции обязательно присутствует обсадная труба и клапаны.

Такое оборудование можно сделать своими руками, выкачивание жидкости обеспечивается из полипропиленовых труб, а с помощью крепежа вся конструкция соединяется с ударной частью. Это наиболее простой вариант для изготовления своими руками.

Шнековые

Этот метод имеет только один достаточно серьезный недостаток, который сокращает сферу его применения: ограничение по глубине бурения скважин. Поэтому на трактор или при обработке обширных участков такой метод может не подойти. При шнековом бурении глубина скважин будет составлять не более 20 метров. Подойдет такой метод для:

  • установки ограждений;
  • добычи проб грунта на разной глубине;
  • установка и демонтаж свай;
  • создание отверстий для озеленения участка.

Тип грунта при работе также требует внимания при выборе оборудования. Так как, если порода будет слишком твердой, то и бурение станет менее эффективным.

Роторные

Роторное бурение скважин больше подойдет для твердых горных пород, чем шнековое. Основным инструментом служит долото, которое усиливается гидравлическим давлением, а за счет диаметра самого инструмента решают сразу несколько необходимых задач.

  • Снижают затраты энергии. За счет особенностей конструкции они здесь сведены к минимуму;
  • Сохраняют целостность скважины и колонны в ходе работы;
  • Работают на большой глубине.

Именно благодаря этому легко создаются водоносные скважины и выработки для целого ряда участков в короткие сроки. Вода также помогает очищать забой от различного рода мусора в ходе обработки, так что оборудование практически универсально.

Ручные

Ручное бурение больше подойдет для небольших глубин и частных дачных участков. Для этого, помимо самого оборудования, нужна вода, которая будет выполнять несколько задач:

  • разрушенные участки и мусор сразу вымываются;
  • с помощью жидкости охлаждается инструмент;
  • водный массив шлифует края скважины.

Изготовить устройство для ручного бурения можно своими руками. Если скважины небольшие, оно полностью оправдает временные затраты и будет стоить гораздо дешевле профессионального оборудования.

Как выбрать?

В комплекте любого профессионального оборудования для бурения скважин обычно идут:

  • переходник;
  • гидровращатель;
  • шланги;
  • шнек для бура;
  • удлинитель для регулировки глубины работ.

Выбирать подходящее устройство стоит исходя из поставленных задач. Дорогое профессиональное оборудование для работы с твердыми горными породами подойдет на соответствующем участке, но никак не на даче. Устройство должно быть прочным, а вал – выдерживать необходимые нагрузки. Кроме того, вал может быть разной формы, что подойдет для разных типов скважин и бурения. Это стоит учитывать и изучить все, что может предложить рынок перед окончательной покупкой или изготовлением своими руками.

Как сделать своими руками?

Самодельный гидровращатель будет служить не хуже любого заводского аналога при условии, что были соблюдены все правила и пункты инструкции. При выборе подходящей модели, стоит помнить, что самостоятельно изготовить в самом начале проще всего самое простое. Выбрав подходящее устройство, можно переходить к изучению чертежа.

Чертеж

На нем должна быть изображена вся конструкция с размерами, креплениями и указанной маркировкой ГОСТ. В таких условиях прочесть чертеж будет легко любому, даже новичку, который никогда не занимался раньше самостоятельной сборкой подобного оборудования.

Изготовление

Изготовление гидробура своими руками проходит в несколько этапов. Для начала потребуется раздобыть:

  • до четырех уголков заданной толщины и длины, параметры должны быть соблюдены точно, вплоть до толщины стенок;
  • обсадную трубу необходимого по чертежу диаметра;
  • переходник, крепежи и другие мелкие детали для объединения конструкции между собой;
  • двухпальцевый шнек или адаптер.

Список необходимого может меняться, а сама инструкция по самостоятельному изготовлению расширяться и усложняться. Все зависит от ключевых конструктивных особенностей конкретно выбранной модели для самостоятельного воспроизведения.

Для первого раза подойдет следующая инструкция:

  • вырезать конусообразную часть бура из дерева;
  • выставить необходимую по ширине разметку для будущей трубы;
  • выпилить внутренние и наружные отверстия для уголков;
  • приварить трубу (по частям) к конструкции, обрезав острые края уголков;
  • бур надевается на трубу, а конструкция сваривается окончательно.

Предварительно рекомендуется потренироваться в выпиливании и обрезке ключевых деталей конструкции, это позволит избежать серьезных ошибок и сделать все с первого раза правильно.

Как пользоваться?

После того, как был оценен тип грунта и подобран подходящий способ бурения, можно начинать работу:

  • через шланг подается промывающий раствор;
  • после этого бур начинает двигаться и целенаправленно разрушает породу;
  • отходы от грунта вымываются водой и подаются в специальный мешок;
  • процесс повторяется до тех пор, пока не будет создана скважина необходимой глубины.

Строго говоря, бурение не требует от человека слишком большого количества именно физических усилий. Гораздо важнее в данном случае строгое следование технологии и правильный подбор оборудования под тип грунта на участке. В остальном остается только следовать инструкции, а с этим может справиться любой, вне зависимости от наличия опыта в прошлом, человек.

Гидравлические дрели – Портативные специальные гидравлические дрели для тяжелой промышленности и строительства

Быстрые и точные гидравлические дрели для специалистов

Инновационные и высококачественные специальные гидравлические дрели CS Unitec идеально подходят для тяжелой промышленности и строительства. Для использования со сталью, алюминием, бетоном, пластиком, деревом и другими материалами.

Свяжитесь с нами для получения дополнительной информации об этих специальных гидравлических бурах.



HB 4400 Портативная гидравлическая магнитная дрель

  • Идеально подходит для промышленных, строительных, морских и горнодобывающих работ
  • Сверло конструкционной стали и других металлов храповой механизм имеет удерживающую силу 1300 фунтов.
  • Используются кольцевые фрезы
  • Спиральное сверление до 1/2 диам.
  • Автоматическая смазка

Модель 2 1345 0010 Портативный гидравлический магнитный сверл

  • Идеал для промышленного, строительного и морского приложения
  • ATEX Classified Ex II 2GC IIB T5
  • Сверла Специальная сталь и другие металлы
  • Гидравлический мотор для использования под водой
  • Постоянный магнит с ручным управлением и контролем уровня имеет удерживающую силу 1874 фунта.
  • Использует кольцевые фрезы
  • Возможность спирального сверления диаметром до 1-1/4 дюйма
  • Возможность нарезания резьбы диаметром до 1 дюйма.
  • Автоматическая смазка

Гидравлические угловые дрели

  • Мощные сверлильно-развальные и приводные агрегаты
  • Небольшое расстояние между сторонами для работы в ограниченном пространстве
  • Встроенный дроссель 9-0018 масленка для двигателя
  • Идеально подходит для развёртывания и бурения мостов

Гидравлические гайковерты

  • Идеально подходят для поворота арматуры, затяжки, нарезания резьбы, расширения, снятия фаски с труб, развальцовки и т. д.
  • Червячный привод обеспечивает высокий крутящий момент – до 369 футов.-фунтов
  • Легкий и реверсивный
  • Компактная угловая головка позволяет работать в ограниченном пространстве
  • Также доступны пневматические гайковерты
  • Доступны с наружным или внутренним квадратным приводом в различных размерах

Гидравлические перфораторы

подводное бурение
  • Мощное ударное бурение бетона и кирпичной кладки
  • SDS Plus и SDS Max
  • 2-дюймовая сплошная коронка; 6-дюймовая буровая коронка
  • Гидравлический с открытым центром; опционально с закрытым центром
  • Гидравлические ударные гайковерты

    • Идеально подходят для затяжки и удаления болтов и винтов размером до 1-3/8 дюйма
    • Промышленное, горнодобывающее, монтажное и подводное применение
    • Высокий крутящий момент
    • Лучшая мощность 9017 – соотношение веса
    • Сертификат ATEX для взрывоопасных зон
    • Подводные модели

    Гидравлическое оборудование: характеристики гидравлических буров

  • Все блоги
  • Новости
  • Гидравлическое оборудование: характеристики гидравлических буров
  • Гидравлические буры — это мощные инструменты, использующие энергию жидкости под давлением для обеспечения движущей силы, необходимой для земляных работ или других операций, связанных с бурением. Гидравлическое оборудование является популярным выбором, когда речь идет о небольших буровых установках из-за преимуществ, которые они привносят в любую операцию. Преимущества работы с гидравлическими дрелями по сравнению с другими типами техники становятся наиболее очевидными при работе с малогабаритными, портативными и экономичными устройствами. Когда дело доходит до гидравлического оборудования, гидравлические буры имеют много аспектов, которые отличают их от остальных.

    Гидравлические дрели являются одними из самых экономичных на рынке.В частности, роторная буровая установка Mid-Western является лучшим выбором, когда речь идет о доставляемой ценности. Небольшие буровые установки могут обеспечивать такое же количество энергии, как и более крупные установки, без многих недостатков, связанных с крупными буровыми работами. За небольшую часть стоимости более крупных буровых установок гидравлические буровые установки занимают меньше места как с физической точки зрения, так и с точки зрения окружающей среды, чем их более крупные аналоги. Это одно из ключевых преимуществ работы с небольшими гидравлическими буровыми установками, такими как роторная буровая установка Mid-Western.

    Небольшие гидравлические буры могут управляться одним человеком, что очень удобно для небольших компаний. Это позволит им при необходимости работать в нескольких точках бурения или сэкономить на накладных расходах на квалифицированную рабочую силу, когда речь идет о бурении. Гидравлические дрели чрезвычайно просты в использовании, а знания, необходимые для безопасной и эффективной работы с ними, легко освоить. Это делает их идеальными для буровых работ, в которых не хватает финансирования для больших учебных занятий или других контролеров.Найдите лучшие крепежи из нержавеющей стали и другие инструменты на этом сайте.

    Гидравлическое оборудование также позволяет бурить на компактных участках. Гидравлическое оборудование, работающее в местах, недоступных для других буровых установок, использует силу сжатой жидкости для обеспечения необходимой мощности без использования типичного оборудования, которое традиционно требуется. Это позволяет бригадам использовать буровые установки для достижения целей бурения, которые в противном случае были бы недостижимы, что еще больше повышает ценность гидравлического оборудования для любой буровой бригады.Компания Mid-Western Drill проводит обучение на месте, чтобы помочь операторам понять все тонкости безопасной работы с первоклассным гидравлическим оборудованием. Благодаря профессиональному обучению на месте любая буровая операция будет готова к использованию мощности гидравлической дрели как можно скорее.

    Пневматические дрели и гидравлические дрели: отличия и преимущества

    В чем разница между пневматическими и гидравлическими дрелью? И, что более важно, что подходит именно вам?

    Пневматические системы

    Пневматические системы работают на сжатом воздухе.С помощью современных технологий они значительно увеличили свои возможности бурения. Пневматические системы — это решение для увеличения производства в разрабатываемом карьере.

    Плюсы пневматических систем:

    • Доступнее
    • Меньше и проще в обслуживании
    • Добавить производство

    Когда использовать пневматические системы:

    Пневматическая система идеальна, когда ваши производственные требования находятся на низком или среднем уровне (примерно менее 650 футов бурения в день).

    Дополнительным преимуществом является то, что благодаря своей конструкции пневматические дрели просты в обслуживании и требуют меньше технических знаний для поддержания работы. Однако, если у вас высокие производственные требования или вы видите, что ваше производство наращивается, вы захотите рассмотреть гидравлическую систему. Вот почему:

    Гидравлические системы

    С помощью гидравлической системы вы можете регулировать скорость вращения и удар перфораторов, чтобы вы могли легко управлять ими и избегать отклонений при бурении даже в более длинных скважинах.

    В отличие от пневматических систем у вас больше возможностей для регулировки рабочих параметров, таких как скорость вращения и ударные характеристики перфоратора. Это помогает упростить контроль и избежать любых отклонений при сверлении даже в более длинных отверстиях.

    Плюсы гидравлических систем:

    • Более высокая эффективность бурения
    • Быстрое позиционирование
    • Низкое энергопотребление
    • Меньше шума на выходе
    • Пульт дистанционного управления или опции кабины

    Когда использовать гидравлические системы :

    Когда у вас высокие требования к бурению или вы разрабатываете новую область, гидравлическая система является наиболее целесообразной.Они обеспечивают большую мощность, эффективность и общие характеристики, чем пневматические дрели.

    Опции гидравлики:

    Если вы начинаете новый проект с нуля, лучше всего подойдет дрель «Малыш жирафа».

    Если вы уже настроили, но вам нужно увеличить производительность, Giraffa 360 — это ваше решение.


    Независимо от того, какое решение вам подходит, мы здесь, чтобы помочь вам убедиться, что у вас есть именно то, что вам нужно для вашей работы. Обращайтесь к нам с любыми вопросами об этих или любых других вариантах.Вы также можете щелкнуть здесь, чтобы узнать больше о карьерных бурах, или здесь, чтобы узнать о разнице между Giraffa и Baby Giraffa.

    Гидравлические инструменты Stanley | Дрели, отбойные молотки, шлифовальные машины, ударные гайковерты и бензопилы


    Гидравлические инструменты Stanley необходимы любой строительной или коммерческой водолазной компании. Доступен широкий ассортимент надводных и подводных инструментов , включая бензопилы , ударные гайковерты , отбойные молотки , дрели и шлифовальные машины .Итак, строите ли вы опоры мостов, выполняете техническое обслуживание доков, пирсов и сооружений на береговой линии или строите анкерные крепления и такелаж для морского дна, у Stanley есть инструменты, необходимые для выполнения этой работы. И с миллионами довольных клиентов вы можете видеть, что высококачественные инструменты Stanley являются самыми надежными на рынке.

    • Цена по прейскуранту: 2750,00 долларов США

      2695,00 долларов США

    • Прейскурантная цена: 2 775,00 долларов США

      2719 долларов.50

    • Прейскурантная цена: 2 775,00 долларов США

      2719,50 долларов США

    • Прейскурантная цена: 2 799,00 долларов США

      2743,02 доллара США

    • Прейскурантная цена: 2 919,00 долларов США

      2860,62 долларов США

    • Прейскурантная цена: 3 028,00 долларов США

      2967,44 долларов США

    • Цена по прейскуранту: 2 990,00 долларов США

      2930,20 долларов США

    • Цена по прейскуранту: 3102 доллара.00

      3039,96 долларов США

    • Цена по прейскуранту: 3 102,00

      долларов США. 3039,96 долларов США

    • Прейскурантная цена: 3 233,00 долларов США

      3168,34 доллара США

    • Прейскурантная цена: 3 353,00 долларов США

      3285,94 долларов США

    • Цена по прейскуранту: 3 250,00 долларов США

      3185,00 долларов США

    • Прейскурантная цена: 4 487,00 долларов США

      4397 долларов. 26

      В наличии

    • Прейскурантная цена: 4 487,00 долларов США

      4397,26 долларов США

    • Прейскурантная цена: 5 474,00 долларов США

      5 364,52 доллара США

    • Прейскурантная цена: 3 136,00 долларов США

      3073,28 долларов США

    • Прейскурантная цена: 3 398,00 долларов США

      3330,04 долларов США

      В наличии

    • Прейскурантная цена: 3 571,00 долларов США

      3499,58 долларов США

    • Цена по прейскуранту: 4943 доллара.00

      4844,14 доллара США

    • Прейскурантная цена: 6 277,00 долларов США

      6 151,46 долларов США

      В наличии

    • Прейскурантная цена: 3 213,00 долларов США

      3148,74 долларов США

      В наличии

    • Прейскурантная цена: 3 682,00

      долларов США. 3608,36 долларов США

    • Прейскурантная цена: 2 867,00 долларов США

      2809,66 долларов США

    • Прейскурантная цена: 3 607,00 долларов США

      3534 доллара.86

    SPITZNAS — Гидравлический перфоратор SDS Plus (2.2426.0020)

    Гидравлический перфоратор SDS Plus — Идеально подходит для подводного бурения

    Сверление бетонных анкерных отверстий, сквозных отверстий, отверстий для трубопроводов и механических отверстий для строительных и ремонтных работ. Переключение в режим вращательного сверления стали и дерева.

    • До 1″ диам. отверстия с твердосплавными наконечниками
    • До 3″ диам. отверстия с твердосплавными коронками
    • Отверстия обходятся дешевле с коронками SDS
    • Подключение воды к ограничителю глубины для защиты от искрообразования
    • Необслуживаемый редуктор (постоянная смазка и герметичные шестерни)
    • Встроенная масленка для пневматического двигателя

    Наши гидравлические перфораторы имеют следующие особенности:

    • Модели SDS Plus или SDS Max
    • Предохранительная муфта защищает от перегрузки и заклинивания
    • Ударное сверление отверстий в бетоне, кирпиче и кирпичной кладке из стали и дерева

    [embedyt] https://www. youtube.com/watch?v=ppiLubbqyz0[/embedyt]

    модель ударов в минуту (BPM) скорость сверла (об / мин) мощность на 1160 фунтов на Psi поток на 1160 psi Система инструментов Размеры Вес
    2
    2 2406 0010 0-3400 0-625 0.8 HP 5,8-13,2 гал/мин SDS Plus 18″ x 10-1/4″ x 4″ 15 фунтов.
    2 2406 0020 2 2406 0020 0-3400 0-625 0.8 HP 0,8 HP 5.8-13.2 GPM SDS PLUS 18 “x 10-1 / 4” x 4 “ 15 фунтов.
    2 2426 0010 2 2426 0010 0-3400 0-625 0.8 HP 0,8 HP 5. 8-13.2 GPM SDS PLUS 18 “x 10-1 / 4” x 4 “ 15 фунтов.

    Модели 2 2406 0020 и 2 2426 0010 включает 2 редукционных клапана 2406 9970 на 2000 фунтов на кв. дюйм.

    Гидравлические перфораторы работают при гидравлическом давлении не более 1160 фунтов на квадратный дюйм. Доступны редукционные клапаны для снижения давления с 2000 фунтов на квадратный дюйм или 5000 фунтов на квадратный дюйм. Доступен с дополнительным закрытым центром.

    Гидравлический редукционный клапан
    Деталь № 2 2406 9700

    Снижает выходное давление стандартных гидравлических силовых агрегатов с 2000 фунтов на квадратный дюйм (140 бар) до 1160 фунтов на квадратный дюйм (80 бар).Входит в комплект поставки гидравлических перфораторов SDS Plus 2 2406 0020 и 2 2426 0010, а также гидравлических перфораторов SDS Max 2 2418 0020. Редукционный клапан
    Деталь № 2 2406 9900 (например, экскаваторы-погрузчики, большие землеройные тракторы, экскаваторы, сервисные грузовики и т. д.) от макс. Рабочее давление от 5075 фунтов на квадратный дюйм (350 бар) до 1160 фунтов на квадратный дюйм (80 бар).

    Регулирующий клапан с закрытым центром
    Номер детали38632

    Адаптирует гидравлические инструменты с открытым центром к закрытому центру.

    9

    Hammer-Drills-SDS-PLUS



    Гидравлика | Дейтон Ламина Корпорейшн

    Портативный электронный штампоустановщик – 4 цилиндра

    Один компактный низкопрофильный шкаф на колесиках содержит все необходимое оборудование для всех работ по наладке штампов, установке штампов и разделению штампов в вашем цеху. Эта установка для установки штампов является полностью портативной с автоматически втягивающимися барабанами для шлангов и подвеской.

    Каждый штампоустановщик имеет два режима работы:

    1. Унифицированный режим — цилиндры будут выдвигаться до тех пор, пока каждый не соприкоснется с матрицей; цилиндры впоследствии будут подниматься равномерно, создавая синхронную подъемную систему.
    2. Параллельный режим — цилиндры будут выдвигаться равномерно с одинаковой скоростью и действовать как синхронная система домкрата. Чтобы активировать этот режим, цилиндры должны быть полностью выдвинуты или полностью втянуты.

    Спецификации см. в каталоге гидравлического оборудования Lamina.

    Портативный электронный штампоустановщик – 6 цилиндров

    Электронный установщик штампов с 6 цилиндрами лучше всего подходит для больших и тяжелых штампов, которые требуют дополнительного подъема в центре, чтобы удерживать штамп в горизонтальном положении во время разделения. Он идеально подходит для штампов с шестью зонами безопасности. 6-цилиндровый пресс-установщик предлагает дополнительную гибкость, поскольку его можно использовать с 4 или 6 цилиндрами для грузоподъемности 30 или 45 тонн соответственно.Блок также может действовать как система синхронного домкрата.

    Спецификации см. в каталоге гидравлического оборудования Lamina.

    Переносной гидравлический сепаратор

    Сепаратор матриц Lamina предлагает портативное решение для разделения матриц весом 2500 фунтов. и вверх. Доступны две модели фильерных сепараторов: с максимальной грузоподъемностью 15 тонн и сепаратором с максимальной грузоподъемностью 30 тонн. Сепаратор штампа является полностью переносным с самоубирающимися барабанами для шлангов и подвеской.Гидравлический сепаратор матрицы можно использовать для любого подъемного оборудования, где требуется синхронный подъем или система синхронного домкрата. Компактный шкаф на колесиках содержит все необходимое оборудование для любой работы по разделению штампов.

    Спецификации см. в каталоге гидравлического оборудования Lamina.

    Гидравлические цилиндры для сепаратора и установщика штампов

    Гидравлические цилиндры

    Lamina включают в себя три стандартных размера: 4 дюйма, 6 дюймов и 9 дюймов (закрытые) с диапазоном хода от 1½ до 6¼ дюймов.Мощность на цилиндр составляет 15 000 фунтов. Гидравлические цилиндры других размеров и ходов доступны по специальному заказу. Для всех гидравлических цилиндров доступны стопорные кольца, прокладки и аксессуары.

    См. каталог гидравлического оборудования Lamina для ознакомления с техническими характеристиками цилиндра и руководством по технике безопасности прижимного кольца.

    Портативная сверхмощная гидравлическая дрель, оборудование для нарезания резьбы и бурения

    Lamina производит прочную и мощную портативную гидравлическую дрель . Сочетая мощность и портативность в одной буровой установке, это гидравлическое буровое оборудование эффективно работает в широком спектре областей применения. Гидравлическая дрель обеспечивает замечательную мощность в отверстиях шириной до 9¼ дюймов.

    Благодаря своей мощности и универсальности портативная гидравлическая дрель и оборудование для нарезания резьбы Lamina для тяжелых условий эксплуатации используется во многих отраслях промышленности, включая штамповку металлов, ядерную энергетику, судостроение, горнодобывающую промышленность, строительство, нефтепроводы, бурение нефтяных скважин и строительство мостов.Портативные гидравлические агрегаты доступны с 3-фазным номинальным напряжением на ваш выбор.

    Доступно шесть гидравлических буровых головок

    В качестве дополнительного оборудования доступны шесть гидравлических буровых головок. Буровые головки полностью взаимозаменяемы с гидравлическим блоком питания и оснащены быстроразъемными фитингами, поэтому вы можете использовать буровую головку, наиболее подходящую для вашего применения. Сверлильные головки могут быть закреплены для специальных применений и могут быть заказаны без магнитного основания. Доступны модели буровых головок с ручной и ручной/автоматической подачей.

    Доступно шесть гидравлических буровых головок

    Спецификации и варианты оборудования буровой головки см. в каталоге гидравлического оборудования Lamina.

    Программа аренды гидравлического оборудования:

    Lamina предлагает несколько программ, упрощающих покупку, аренду или сдачу в аренду гидравлического оборудования Lamina. Более подробная информация о наших программах аренды доступна в Договоре аренды гидравлического оборудования.

    Переносная гидравлическая силовая установка

    Портативная гидравлическая силовая установка Lamina подходит для использования внутри и вне помещений.Гидравлический силовой агрегат установлен на роликах и легко перемещается прямо на рабочую площадку. Гидравлический силовой агрегат оснащен 15-футовыми гидравлическими напорными шлангами с быстроразъемными фитингами. Гидравлический силовой агрегат имеет длину 44,5 дюйма, ширину 24,5 дюйма и высоту 54,5 дюйма. Портативная гидравлическая силовая установка Lamina может поставляться уже готовой для вашего гидравлического навесного оборудования.

    Дополнительные сведения см. в каталоге гидравлического оборудования Lamina.

    Lamina производит качественные гидравлические двигатели и переносное гидравлическое оборудование уже более 45 лет.Гидромоторы Lamina можно найти во многих отраслях промышленности.

    Гидравлические двигатели: фланцевое крепление на коротком валу, крепление на длинном валу и крепление на опоре

    Высокая мощность в компактном исполнении, эти гидравлические двигатели подходят для множества потенциальных применений. Героторные гидравлические двигатели Lamina доступны в 6 типоразмерах с различным крутящим моментом в диапазоне от 0 до 656 дюймо-фунтов. и скорости от 0 до 2255 об/мин. Гидромоторы доступны со стальным или алюминиевым корпусом.

    Гидравлические двигатели производства Lamina имеют главный вал, который можно приспособить с помощью патрона или цангового патрона для удержания инструментов для ротационных операций обработки, таких как сверление, растачивание, развертывание и т.п.Варианты вала двигателя включают шпонку Вудраффа, одну или две лыски, резьбовое отверстие на конце вала и большую шпонку на валу.

    Варианты фланцев гидравлического двигателя

    Гидравлические моторы

    Lamina доступны с шестью вариантами фланцев для непосредственного крепления болтами. Помимо стандартного круглого фланца, двигатели могут иметь квадратный (стиль USA4F17), овальный (стиль SAE «AA») и меньший загнутый вниз фланец. Все стили фланцев доступны из алюминия. Для крепления мотора на опоре используется стандартный круглый фланец.

    Необычайно малый размер героторного гидравлического двигателя Anchor Lamina делает его естественным выбором для многих применений.

    • Литье пластмасс под давлением, съемник резьбового стержня
    • Ремонт реактора
    • Оборудование для осмотра нефтепровода
    • Оборудование для переработки курицы
    • Оборудование для запайки коробок
    • Инструментальный манипулятор, подводный, для нефтяной скважины
    • Манипулятор камеры, подводный
    • Камера-манипулятор, ядерный реактор
    • Двигатель станка для сверления и нарезания резьбы, а также ремонт реактора
    • Группа сверления (многократная), дерево
    • Намотчик катушки электродвигателя
    • Электрический разряд (Е.Д.М.) станки
    • Фанерные станки (щетки)
    • Домкраты Jumbo Jet для обслуживания
    • ЧПУ, D.N.C., T.C. приводные двигатели устройства смены инструмента
    • Машины для чистки апельсинов
    • Швейные машины с автоматическим управлением по осям XY
    • Правка алмазного круга
    • Фрезерование, пиление
    • Двигатель привода вентилятора
    • Применение в сельском хозяйстве
    • Двигатель привода конвейера
    • Автоматический зажим
    • Сверлильные станки
    • Двигатель мешалки для стирки текстиля
    • Открыватели трубных клапанов
    • Приводной двигатель динамитного бурового насоса
    • Двигатель привода индексного механизма
    • Втягивание барабана для шланга

    Производительность гидравлического двигателя

    Шестерня ротора этих легких гидравлических двигателей совершает четыре полных «цикла» на каждый оборот выходного вала. Эти гидравлические двигатели обеспечивают в четыре раза больший крутящий момент при одной четверти обычной скорости без использования зубчатых редукторов. Гидравлические героторные двигатели Lamina обеспечивают такой же крутящий момент, как и более крупные гидравлические двигатели, которые часто значительно дороже.

    Плавное вращение и долгий срок службы небольшого гидравлического двигателя Lamina считаются важным плюсом инженеров-разработчиков. Поскольку гидравлический двигатель имеет пять камер для жидкости, присущее соотношение четыре к одному обеспечивает двадцать рабочих циклов жидкости на каждый оборот выходного вала.Отличительной особенностью гидромоторов Lamina является то, что эти моторы имеют всего три движущихся части; вал двигателя, шлицевой привод и звездочка геротора. Меньшее количество движущихся частей в героторном гидравлическом двигателе Lamina значительно продлевает срок службы двигателя.

    В широком диапазоне каждого геротора можно легко обеспечить любой крутящий момент или скорость. Кроме того, доступные героторы различных размеров обеспечивают диапазон крутящего момента от 0 до 656 дюйм-фунтов. и число оборотов в минуту от 0 до 2255. Этим гидравлическим двигателям присуща высокая избирательность для точного удовлетворения требований.

    См. каталог «Гидравлические двигатели» для получения сведений о технических характеристиках, областях применения и руководстве по выбору двигателя.

    Гидравлическая буровая установка Joy DR-1SB

    — Подземная добыча твердых пород — Индия

    Гидравлический карусельный бур DR-1SB, одностреловой гидравлический станок, предназначен для бурения вертикальных, горизонтальных и наклонных скважин в подземных эксплуатационных или эксплуатационных выработках. DR-1SB имеет охват стрелы 5,74 м на 7.10 м (18 футов 8 дюймов на 23 фута 3 дюйма) и внутренний и внешний радиусы поворота 3,9 м (12 футов 9 дюймов) и 6,4 м (21 фут) соответственно.

    DR-1SB оснащен системой управления бурением Intelsense со следующими функциями:

    • Кольцо
    • Защита от помех
    • Автоматический контроль воды с возвратом подачи при низком давлении
    • Автоматический возврат в исходное положение после завершения бурения
    • Рычаги управления ударом, вращением и подачей

    DR-1SB также включает в себя прочную гидравлическую систему для бурения и транспортировки с поршневыми насосами переменной производительности; конкретно:

    • Гидравлическая система Jumbo : чувствительная к нагрузке замкнутая конструкция для ударов, вращения, подачи и движений стрелы
    • Общая гидравлика : чувствительная к нагрузке конструкция с закрытым центром для оптимальной эффективности
    • Гидравлика рулевого управления : чувствительная к нагрузке конструкция с закрытым центром; рукоятка рулевого управления с гидрораспределителем прямого действия и двумя рулевыми цилиндрами двойного действия

    В нашей сертифицированной ROPS/FOPS кабине оператора с контролем окружающей среды используется усовершенствованная система фильтрации воздуха и система климат-контроля, чтобы защитить оператора от твердых частиц и других вредных выбросов. Шум значительно снижен за счет использования встроенной изоляции по всей конструкции кабины; кроме того, виброгасители изолируют кабину от рамы, обеспечивая безопасную и комфортную езду.

    SHORTCUTS: ЗАГРУЗКИ:
    • SDS Max Гидравлический Ротационные Перфоратор
    • Перфораторы и аксессуары
    • Страница каталога: Перфораторы (PDF)
    • Полный каталог портативных магнитных дрелей (PDF)
    • Полный каталог подрядчиков (PDF) 1026 4s: 9001 (PDF)
    • 9001 PDF)
    • Руководство по эксплуатации: 2 2406 0010 (PDF)
    • Руководство по ремонту: 2 2406 0010 (PDF)
    • Руководство по эксплуатации: 2 2426 0010 (PDF)

    Вес

    19 190 кг

    42 300 фунтов.

    Максимальная ширина

    2060 мм

    6.8 футов

    Радиус поворота
    Внутри
    Снаружи

    3899 мм
    6389 мм

    12,8 футов
    21,0 футов

    Угол поворота

    38º

    38º

    Опрокидывание направляющей стрелы

    360º

    360º

    Удлинитель стрелы

    1219 мм

    48 дюймов.

    Удлинитель подачи

    1524 мм

    60 дюймов

    Охват штанги
    Высота
    Ширина

    7,1 м
    5,74 м

    23,3 фута
    18,8 фута

    Дрифтер

    Монтабер ХС 50

    Шины

    10 х 20

    Кабельный барабан – тип G-GC

    76.2 м

    250 футов


    Дрифтеры Montabert

    Наши лучшие в отрасли пробойники Montabert означают, что вы получите наилучший пробойник для своей буровой установки. Проходчики Montabert серии HC неизменно на протяжении многих лет обеспечивают самые низкие затраты на метр бурения по сравнению с другими проходчиками на рынке.

    Дрифтеры Montabert известны:

    • Самые длинные интервалы технического обслуживания, обеспечивающие максимальную доступность
    • Самые низкие затраты на обслуживание
    • Надежность
    • Более высокая скорость сверления
    • Самый низкий расход инструмента
    • Самый простой в эксплуатации
    • Самая высокая скорость проникновения
    • Самый низкий уровень шума

    Дрифтеры Montabert обеспечивают максимальную передачу ударной волны; Улучшения формы поршня означают, что большая часть энергии удара передается непосредственно на долото без усталости инструмента.Кроме того, дрифтеры Montabert преуспевают в утилизации энергии; энергия отскока повторно вводится в цепь питания, позволяя использовать энергию отскока для следующего цикла.

    Пробивной молот HC-50 идеально подходит для небольших выработок и анкерного крепления и предназначен для уменьшения длины прохода подачи.

    • Диапазон отверстий: от 45 до 76 мм
    • Выходная мощность перкуссии: 13 кВт
    • ударов в минуту: 3750

    Буровой станок HC-109 идеально подходит для эксплуатационного и эксплуатационного бурения и предназначен как для подземных, так и для поверхностных работ.

    • Диапазон отверстий: от 45 до 102 мм
    • Выходная мощность перкуссии: 18 кВт
    • ударов в минуту: 2900

    Буровой станок HC-110CS идеально подходит для эксплуатационного и эксплуатационного бурения и предназначен как для подземных, так и для поверхностных работ.

    • Диапазон отверстий: от 51 до 89 мм
    • Выходная мощность перкуссии: 27 кВт
    • ударов в минуту: 4400
    • Воздушный компрессор и водяные насосы (размеры соответствуют применению)
    • Кабина (сертификация ROPS/FOPS) с климат-контролем
    • Навес (сертификация ROPS/FOPS)

    Опции двигателя

    • Камминз QSB4.
