ГАЗ-560 "Штайер": характеристики автомобиля

Дизельный двигатель на автомобилях группы ГАЗ - не редкость. На дизельном топливе ездит половина всех ГАЗелей и все грузовые: ГАЗ-3308, ГАЗ-3309, "Газон" Next и "Валдай". Среди силовых агрегатов присутствуют дизель от "Камминз" из Китая и мотор от ЯМЗ из Ярославля. А ведь первый дизель, который устанавливался на ГАЗ-560, - "Штайер".

Австрийский силовой агрегат по своим конструктивным особенностям, по отзывам, опережал время. Что же это за двигатель и в чём его изюминка? Ответы будем рассматривать в статье поочередно. Также проведём небольшой анализ, оценим составные узлы, достоинства, недостатки и возможности ремонта.

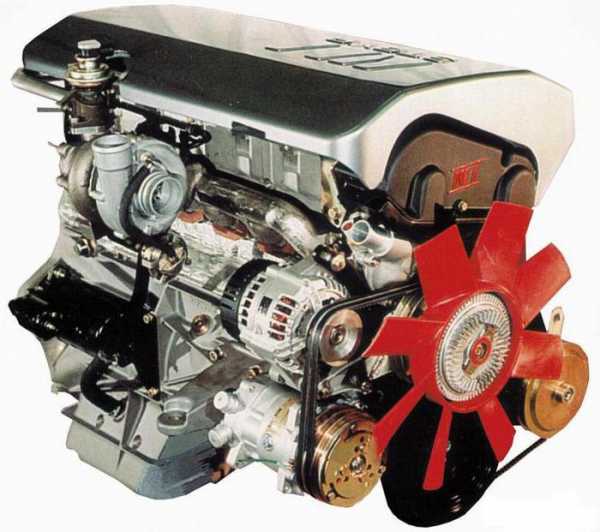

Русский австриец ГАЗ-560 «Штайер»

Когда нижегородская автостроительная компания искала дизельный двигатель для своих автомобилей, были перепробованы силовые агрегаты многих производителей. Среди тестируемых были японские Toyota, польские Andoria, шведские Iveco и другие европейские варианты. Лучший результат был показан австрийским мотором Steyr M1. Это было несколько неожиданно, так как компания занималась лодочными моторами, и конкретно M1 даже не был серийным двигателем.

В 1996 году ГАЗ подписывает с австрийцами соглашение о приобретении лицензии на изготовление двигателей ГАЗ-560 «Штайер». Причём, если первые двигатели собирались из привозимых из-за границы деталей, то позднее планировалось создание российской производственной базы.

Особенности двигателя ГАЗ-560

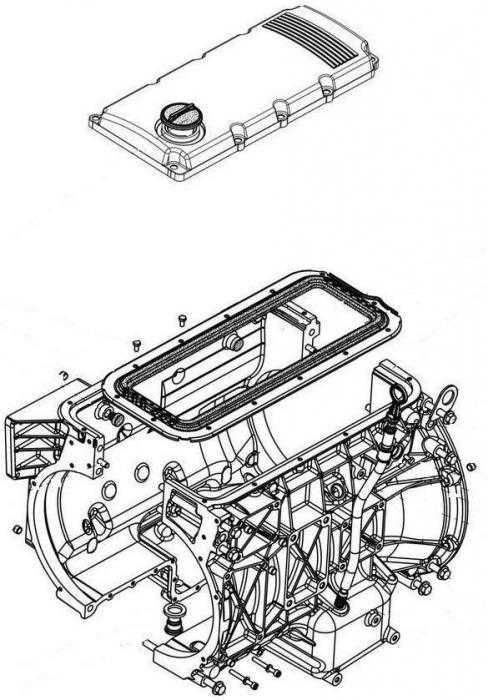

ГАЗ-560 «Штайер» обладает одной яркой особенностью - блок цилиндров и головка блока цилиндров выполнены в едином моноблоке. Цельная литая конструкция практически не ремонтопригодна вне сервисного предприятия, где имеются специальные инструменты и оборудование. При этом такое техническое решение имеет и свои преимущества.

  1. У моноблочного двигателя нет проблем с прогоранием прокладки головки блока. Её ведь там вообще нет.
  2. Цельная конструкция позволяет поддерживать более высокое максимальное давление в двигателе, а значит, развить большую мощность.
  3. Теплопроводимость моноблока, в сравнении с раздельными двигателями, гораздо эффективнее.

Ещё одна особенность австрийского двигателя - это форсунки ГАЗ-560 «Штайер». Они изготавливаются с механическим приводом и управляются микропроцессором. Управление осуществляется комплексное. Учитывается положение педали газа, скорость вращения коленчатого вала и показания от датчиков двигателя. В случае чего подача топлива уменьшается или даже прекращается.

Технические характеристики

Рассмотрим подробно ГАЗ-560 «Штайер», характеристики которого имеют следующий вид:

  • турбированный дизельный силовой агрегат моноблочной конструкции;
  • 4 цилиндра, расположенных в ряд, имеют по 2 клапана: впускной и выпускной;
  • рабочий объём составляет 2,133 литра;
  • мощность двигателя - 95 «лошадок», а для варианта с интеркулером - 110;
  • средний расход топлива для "Волги" составляет около 7-10 литров на 100 км, а для ГАЗелей - примерно 10-13 литров.

Среди особенностей двигателя стоит отметить турбокомпрессор, который очень требователен к качеству обслуживаемого масла. Частота оборотов его рабочих деталей достигает 100 000. Температура масла при этом поднимается выше 150 градусов. Если качество масла не будет соответствовать требуемому, есть большая вероятность выхода турбины из строя.

Картер двигателя отлит из алюминия, что значительно уменьшает общую массу двигателя ГАЗ-560 «Штайер». К моноблоку он присоединяется при помощи упругих элементов, которые значительно снижают вибрацию агрегата.

Применяемость двигателя Steyr

Двигатель ГАЗ-560 «Штайер», характеристики которого указывались выше, используется преимущественно на легковых "Волгах" и коммерческих ГАЗелях. 4-цилиндровые силовые агрегаты выпускались в вариантах с интеркуллером и без него. В первоначальных планах компании "ГАЗ" подразумевался серийный выпуск 3-, 5- и 6-цилиндровых дизелей. В каждом виде предполагалось наличие турбокомпрессора с интеркулером или без него.

Кроме легковых автомобилей и коммерческого транспорта, в планах двух корпораций было применение «Штайера» на пикапах, микроавтобусах, а также грузовиках средней тоннажности. Успешная обкатка в суровых российских условиях показала отличные результаты. Автомобиль, оснащенный австрийским дизелем, хорошо запускался в 30 градусный мороз, потреблял меньше топлива, в сравнении с бензиновым 406 двигателем, и не «капризничал» от российской солярки.

Проектная мощность российского завода закладывалась в 250 тысяч единиц за год. Первые двигатели собирались из полностью привезённых деталей. Затем предполагалось изготовление дизелей из отечественных деталей, сделанных по австрийской проектной документации. Началось производство с 4-цилиндровых «Штайеров». Автомобили, на которых можно обнаружить дизель ГАЗ-560 «Штайер», - "Волга", ГАЗель и УАЗ. Других модификаций австрийского агрегата впоследствии так и не случилось.

Составные части

Казалось бы, такой хитрый двигатель в виде слитного моноблока должен иметь много отличительных моментов. Однако внутри силового агрегата можно найти стандартные и привычные элементы, такие как поршни, впускные и выпускные клапаны, вал коленчатый и распределительный, шатуны и подшипники шатунные и коренные, масляный насос. Из особенностей внутреннего строения выделяются насос-форсунки с «умным» управлением. Также очень оригинально и запоминающее выглядит масляный картер из двух половинок. Именно из-за картера ГАЗ-560 «Штайер» называют половинящимся двигателем.

Австрийский агрегат имеет привычную ременную систему навесных агрегатов. Здесь имеется система роликов: обводного и механизма натяжения. Ремень приводит в действие все навесные элементы. Болт через шайбу фиксирует обводной ролик.

Рассчитанный в среднем на 300-500 тысяч пробега, по факту «Штайер» ходит и больше, если его хоть немного обслуживать. Идея «одноразового» двигателя достаточно продумана при условии именно длительного пробега. Получается, что вместо капитального ремонта происходит замена старого моноблока двигателя на новый. При условии равнозначности по ценам это очень хороший вариант. По-видимому, именно равнозначности в реальности добиться и не удалось.

Возможные проблемы

Двигатель ГАЗ-560 «Штайер», ремонт которого не подразумевается изначально, может испытывать разные трудности. Одна из часто встречающихся жалоб - агрегат холодный, в мороз долго прогревается. На самом деле это просто одна из особенностей дизеля. На холостом ходу и при малых нагрузках в холодное время года его температура выше 50 градусов не поднимается. Но стоит автомобилю попухать, в салоне станет также тепло, как и в авто с бензиновыми моторами.

Большой плюс «Штайера» в том, что подводящие и отводящие каналы топливных форсунок проходят в слитном блоке двигателя. Обратка очень быстро нагревает всю топливную систему, и практически до минус 30 градусов проблем с запуском у «Штайера» нет. Для более суровых условий эксплуатации лучше дополнительно утеплить отсек с двигателем. В сильные морозы необходимо особенно тщательно следить за качеством топлива, состоянием аккумулятора и залить зимнее моторное масло.

Турбокомпрессор дизельного двигателя также требует к себе особого отношения. Работающее на очень высоких оборотах изделие нуждается в масле хорошего качества. Чем лучше это качество, тем дольше проработает турбина. Отсюда же вытекают особые правила эксплуатации турбированного дизеля в морозы. Не стоит спешить набирать обороты при холодном двигателе. Масло должно успеть прогреться.

Топливные форсунки

От качества дизельного топлива вытекает следующая проблема австрийского мотора - выход из строя топливных форсунок. При постепенном засорении у форсунок начинает изнашиваться плунжерная пара. Если на «горячем» двигателе трудно запуститься, это первый признак того, что форсунка готовится к замене. Умельцы некоторое время обманывают двигатель, меняя электронные настройки «зима»-«лето». Какое-то время от этого выигрывается, но износ деталей повернуть вспять нельзя, и итог всё равно один - замена.

Насос-форсунка ГАЗ-560 «Штайер» - достаточно точное изделие и требует к себе повышенного внимания. Существуют специализированные стенды для проверки механических форсунок Steyr, шведского производства Motorpal.

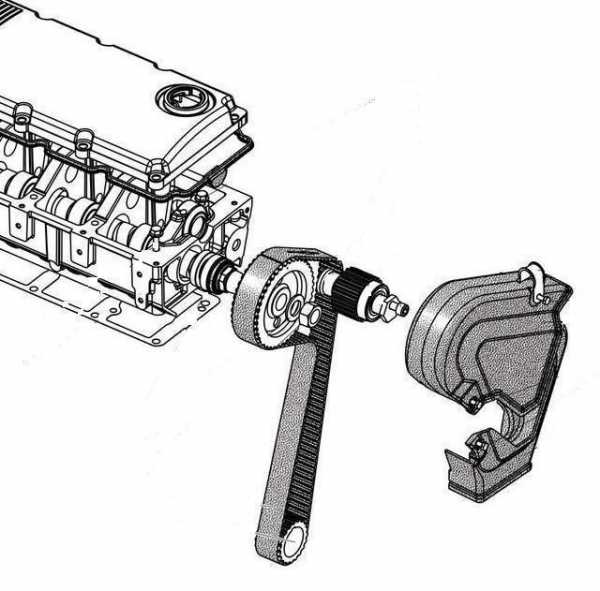

Ремень ГРМ двигателя ГАЗ-560

Ремень ГРМ ГАЗ-560 «Штайер» - один из важных компонентов двигателя. Своевременная замена убережет от ремонта двигателя, когда ломаются рокера. В случае нормальной эксплуатации ремень ходит 120 и более тысяч км, но слепо доверять словам производителя не следует. Лучше смотреть по фактическому износу и в случае чего сразу менять. При замене также рекомендуется заменить помпу, которая имеет примерно такой же лимит хождения. Часто помпа клинит даже раньше износа ремня.

Оригинальный каталожный номер ремня ГРМ «Штайер» - 2178073/1. Кроме родного Steyr среди оригинальных производителей числится Dayco. Количество зубьев на изделии 129 при ширине ремня 35 мм (129Rh450HSN). По данным форумов возможна замена родного ремня на более узкий - 31 мм, который подходит от Toyota Hylux и Toyota LandCruiser.

Замена ремня ГРМ - процедура, требующая определенных навыков и специального инструмента. Лучше всего доверить эту работу специализированной станции. В российских условиях часто случается необходимость отремонтировать автомобиль в дороге. Ничего невозможного при этом нет, хотя знание расположения меток значительно облегчает работу. После такого ремонта желательно все равно доехать до профессионального центра.

Водяной насос «Штайер»

Помпа у автомобиля ГАЗ-560 требует к себе особого внимания, так как в случае выхода из строя влечёт за собой значительный ремонт. Своевременная замена антифриза значительно продлевает срок службы изделия. Любая грязь легко может заклинить водяной насос и вывести из строя всю газораспределительную систему двигателя. Замену помпы хорошо совмещать с заменой ремня ГРМ, если подходит его время (120 тыс. км) или есть признаки износа.

Ремонт своими руками

ГАЗ-560 «Штайер» отзывы имеет положительные. При надлежащем уходе двигатель ходит до 300 тыс. км и более. Заводом-изготовителем не предусмотрена частичная замена деталей двигателя. Если что-то внутри мотора сломалось, под замену идёт весь моноблок целиком. В условиях российской действительности всё немного не так как в Австрии, где «Штайер» проектировался. Есть такие специалисты, которые собираю точный австрийский двигатель. Но таких, конечно, единицы, и очередь на ремонт к ним не заканчивается.

По факту получается, что двигатель "одноразовый". Пока он эксплуатируется - всё отлично. А если выходит из строя, до замены моноблока доходит редко.

Заключение

В заключение хочется отметить, что попытка автозавода «ГАЗ» по внедрению современного по всем меркам дизельного двигателя была хорошей. Отличные характеристики и успешное тестирование в суровых зимних условиях дали надежду на долгое будущее. В реальности же наложилось множество условий, которые решили судьбу австрийского Steyr.

fb.ru

Обзор автомобиля ГАЗ-560 и его технические характеристики

Уже больше десяти лет мы видим на просторах нашей страны автомобили, на которых установлен двигатель ГАЗ-560 «Штайер». Причем это не только грузовые «Газоны» и «Газели», но и легковые «Волги». В чем особенности данного агрегата? Узнаем из нашей статьи.

История появления

В России первые известные двигатели «Штайер» появились в 1998 году. Связано это было с тем, что компания из Австрии совершила продажу лицензии на производство россиянам. Проводимые испытания поступившего двигателя впечатлили многих присутствующих. По некоторым параметрам среди всех дизельных агрегатов «Штайер» стал лучшим.

Главными положительными показателями этого двигателя из Австрии были:

  • менее требовательный к потреблению топлива;
  • великолепный запуск при низких температурах окружающей среды;
  • высокие показатели КПД;
  • прекрасные динамические качества.

Первые двигатели собирались рабочими на заводе с использованием других деталей, именно поэтому их качество было на высоте. Запчасти (ГАЗ-560 «Штайер») ввозились непосредственно из-за рубежа. По планам производителя в год должны были выпускаться не менее 250 000 моделей, с учетом того, что такие агрегаты стали бы поставляться на другие предприятия страны.

История существования

Дальнейшая история развития была не такой приятной на практике, как в теории. Испытуемые образцы не всегда отличались хорошими показателями, и поэтому в скором времени с двигателями «Штайер» начали происходить разнообразные поломки, причиной чему стали многие факторы нашей действительности.

Качество топлива в России всегда оставляло желать лучшего, а из-за плохой солярки из строя начал выходить первый качественный российский дизель. Однако подобное явление не стало единственным. Вскоре для изготовления агрегата стали использоваться детали, произведенные в России, что привело к более частым поломкам.

Особенные отличия ГАЗ-560

Главным отличием двигателя ГАЗ-560 стала моноблочная конструкция, благодаря которой головка блока цилиндров и сам блок являлись неделимым целым.

Плюсом конструкции единого блока и ГБЦ были:

  • Отсутствие между блоком и ГБЦ прокладки, которую при перегреве требовалось бы немедленно менять.
  • Благодаря отсутствию прокладки в масло не попадет тосол или антифриз, что периодически происходит на автомобилях, где имеется данная деталь.
  • Блок и головка выливаются совместно, поэтому возможность ослабления крепления ГБЦ отпадает.

Разновидности двигателей

Двигатель ГАЗ-560 Stayer производился в трех комплектациях:

  1. Двигатель с мощностью 95 л. с.
  2. Агрегат с установленным интеркулером, мощность которого 110 л. с.
  3. Двигатель с интеркулером и измененным блоком управления автомобиля, мощность которого 125 л. с.

Наиболее распространенной версией для автомобиля «Газель», стал силовой агрегат второго типа. Устанавливаемый на «Газель» ГАЗ-560 «Штайер» развивал мощность до 110 лошадиных сил.

Помимо этого, двигатели устанавливались и на автомобили "Волга" и "Соболь".

ГАЗ-560: характеристики

Многих интересует, за что так в народе полюбились двигатели «Штайер» и какие технические данные агрегата. Стоит отметить, что силовая установка представляла собой рядный 4-цилиндровый дизельный агрегат с предустановленным турбонаддувом, водяным охлаждением и системой питания посредством форсунок.

Объем дизельного двигателя составлял 2,1 л. Мощности были представлены ранее. Для ДВС характерен расход топлива в количестве 11,5 л за пройденные 100 км пути.

Стоит помнить о том, что в зависимости от режима эксплуатации автомобиля расход может измениться. Например, автомобиль «Соболь», у которого установлен агрегат ГАЗ-560, потребляет на сотню немного меньшую цифру, нежели заявлено, – 8 л. Для таких автомобилей низкий расход является большим преимуществом перед другими конкурентами.

Большое количество соотечественников постоянно относятся с недоверием к турбодизелям, и в первую очередь это вызвано слабым качеством горючего. Характерно это как для сельской местности, так и для жителей городов. На начальной стадии использования двигателей на ДТ многое автовладельцы сталкивались с такой проблемой, когда поломку или характерную неисправность в работе не мог диагностировать ни один центр или вообще нигде не брались за ремонт.

Стоимость запчастей на дизельные двигатели также значительно превышают цены для деталей бензинового агрегата. Однако такие факторы не остановили людей в использовании автомобилей с экономичными и мощными моторами.

Работа агрегата в российских условиях

Полученная лицензия от компании из Австрии «Штайер» позволила автозаводу из города Горького использовать современные моторы для постановки на автомобили ГАЗ, что неплохо сказалось на политике компании в будущем. Для "Волги", которую также модернизировали установкой агрегата ГАЗ-560, потребление стало идеальным, так как бензиновая версия "ела" порядка 16 л, а дизель - 8 л.

Для многих двигателей на дизельном топливе присуща вибрация на малых оборотах или холостом ходу, отчего вся машина трясется. Однако на скорости 50 км/ч любые вибрации пропадают, и далеко не каждый автолюбитель сможет с уверенностью заявить об установленном типе мотора. Расход "Газели" (ГАЗ-560) составлял порядка 13 л на 100 км.

Характерными чертами для моделей «Штайер» являлась невозможность прогреть их на холостых оборотах, из-за чего в салоне авто бывало холодно. Но стоило только придать оборотов двигателю, а также при движении от прохлады не оставалось и следа. Он прогревался ничуть не хуже, как если бы на автомобиле использовался бензиновый двигатель.

Отличительная особенность австрийского мотора в следующем. При заморозках было достаточным использование лишь зимней солярки и исправного аккумулятора. Такой автомобиль заводился с полоборота. На протяжении всей работы агрегата на его поверхности и топливопроводах не образовывалось наледи и обмерзаний. Обусловлено это тем, что установленные форсунки расположены близко к охлаждающей системе, что позволяло машине быстро прогреваться до положительных температур.

В зимнее время лучше всего применять масло с маркировкой 5W40. С его использованием на арктическом топливе данный агрегат мог преодолевать любые морозы и с лёгкостью заводиться даже при тридцатиградусном морозе. Если в регионе эксплуатации наблюдались более сильные заморозки, необходимо монтировать специальные элементы для утепления моторного отсека. В противном случае масло могло выдавливаться наружу через горловину или щуп.

Система турбонаддува

Турбина ГАЗ-560 была очень востребована и чувствительна к качеству используемого масла. В минуту количество оборотов достигало отметки 100 000 при работе, а температура масла доходила до 150 градусов. Использование плохой смазки приводило турбину в негодность в короткие сроки. Также стоило помнить о некоторых особенностях эксплуатации силовых агрегатов с турбонаддувом:

  • Нельзя наращивать обороты резко на непрогретом двигателе. Густое масло не смазывает турбину.
  • При остановке нельзя глушить двигатель сразу же, так как турбина продолжает вращаться. А заглушив мотор, водитель отключает поступление масла в нее, что приводит ее к выводу из строя.
  • Маслопровод турбонаддува должен быть герметизирован.
  • При слабых оборотах двигателя и плохом разгоне авто необходимо отрегулировать пружину клапана, отвечающего за заполнение всех цилиндров. Регулировку в профилактических целях нужно делать через 45 000 км пробега.

Рекомендации

Все дизельные двигатели являются очень прихотливыми к качеству масла и горючего. Экономия на ГСМ может впоследствии привести к серьезным поломкам. Хоть это и отечественный двигатель, топливо для него нужно приобретать только на проверенных АЗС.

Залив некачественного горючего приведет к ухудшению не только основных характеристик двигателя. Из-за запоздалого воспламенения топлива прогрев поршня будет неравномерным, что выведет в итоге из строя камеру сгорания. Только вот определить некачественное топливо на дизельной основе, в отличие от бензина, довольно сложно. Нет никаких прямых предпосылок о плохом качестве топлива, и двигатель не будет раздавать никаких характерных шумов. Заливка в систему питания такого топлива приводила к разрушению в первую очередь плунжерных пар форсунок.

Отзывы

В настоящее время о ГАЗ-560 отзывы автовладельцев самые положительные, несмотря на то что ремонт двигателя был достаточно сложен из-за монолитной конструкции. Для большого количества владельцев отличительной чертой был малый расход топлива по сравнению с другими моделями и хорошая эксплуатация в сложных климатических условиях страны.

Порой у автолюбителей возникали проблемы с прогоревшими клапанами. Запчасти для двигателя ГАЗ-560 стоят очень дорого, и порой ремонт в совокупности был равен стоимости нового. Именно поэтому в 2008 году автомобильный завод принял решение прекратить установку дорогого агрегата на автомобили.

Практические советы

Рано или поздно может случиться поломка или неисправность. Например, при невозможности запуска прогретого двигателя стоит проделать хитрую операцию. Не обязательно при этом менять форсунки – можно просто отключить датчик температуры охлаждающей жидкости и воздуха. В результате запуск будет производиться, как на холодную, и для форсунок увеличится подача топлива.

При неисправности форсунки двигатель будет работать нестабильно. Если поломка обнаружена сразу после запуска, можно определить, какая именно из них вышла из строя по патрубкам коллектора. У неработающей форсунки температура патрубка будет значительно ниже остальных. Если неисправность двигателя ГАЗ-560 обнаружена в дороге, то на неработающей форсунке можно проехать достаточно много (порядка 200 км), при этом нельзя давать сильные нагрузки системе.

fb.ru

Двигатель Штайер

Двигатель Steyr (Штайер) Газель.

Технические характеристики, рекомендации, обзор и ремонт.

   Есть много причин, по которым россияне долгое время со скептицизмом и даже некоторым недоверием относились к дизельным двигателям. Среди них: не самое лучшее качество топлива (достаточно острая проблема для сельской местности), неспособность многих автосервисов квалифицированно диагностировать и обслужить сложный дизельный агрегат, да и цена запчастей нередко отпугивала автолюбителей. Тем не менее, спрос на автомобили с дизельным двигателем был и есть, и чтобы более полно его удовлетворить, Горьковский автомобильный завод начал изготавливать такие двигатели, получив лицензию от австрийской фирмы "Steyr". Производимый таким образом агрегат ГАЗ 560 Steyr занял достойное место в подкапотном пространстве их автомобилей.

Средний расход топлива оборудованной таким двигателем "Волги" - 7-8 литров на 100 километров, а "Газели" - около 12-13 литров. Вибрация и шум, присущие дизелю, обычно заметны на холостом ходу, но уже при скорости 50-55 км/ч не каждый человек, находясь в салоне, сможет определить тип установленного под капотом двигателя. Штайер, как и другие дизели, нельзя нормально прогреть на холостом ходу и незначительных нагрузках, от этого в автомобиле может быть прохладно. Но при движении дизельный двигатель будет отапливать салон ничуть не хуже, чем бензиновый.

Если после пребывания на морозе вы смогли успешно запуститься, то уже не следует беспокоиться, что движок заглохнет из-за замерзания топлива, так как снабжение топливом насос-форсунок осуществляется в моноблоке каналами, находящимся по соседству с рубашкой охлаждения. Через некоторое время бак нагреется до плюсовой температуры. Пуск двигателя при минус 25-30 градусах не будет для вас проблемой, если свечи накаливания и аккумулятор в исправном состоянии, используется зимнее топливо и надлежащее масло (5W40 отзывы). В более суровых зимних условиях моторному отсеку понадобится дополнительное утепление, чтобы предотвратить замерзание маслоотделителя вентиляции картера. Если этого не сделать, то масло выдавит через маслозаливную горловину, турбокомпрессор и масляный щуп.

Раз уж вы приобрели дизельный двигатель, то экономить на качественном масле и топливе будет предательством самого себя. Затовариваясь на незнакомых заправках, иной раз вы рискуете приобрести печно-котельное топливо вместо солярки, так как визуально они очень похожи. Естественно, в данном случае будут потеряны все важные характеристики, необходимые для нормальной работы двигателя, такие как цетановое число, температура вспышки. При позднем воспламенении и сгорании топлива есть угроза неравномерного прогрева и растрескивания камеры сгорания в поршне.

К сожалению, в отличие от бензина, низкое октановое число которого сразу можно отметить по характерному детонационному стуку в двигателе, о плохом качестве используемого дизельного топлива нам нередко доводится узнавать с опозданием. За это время успевают пострадать например прецизионные плунжерные пары насос-форсунок. На мельчайшей сетке, которая предохраняет форсунки от загрязнения, оседает смола, и этим затрудняется свободное наполнение их топливом. Как следствие, на выходе из форсунок снижается давление, топливо хуже распыляется, а плунжерная пара приходит в негодность раньше предписанного срока службы.

Если вы испытываете сложности с запуском горячего двигателя, то скорее всего это случилось и с вами. В данном случае помогла бы замена форсунок, но из-за довольно высокой цены и сложности замены, можно попробовать прибегнуть к некоторым хитростям и продлить им жизнь на несколько десятков тысяч километров. Для этого нам нужно, чтобы холодный двигатель нормально запускался, а его мощность и экономичность не вызывали нареканий. Так как горячий и холодный двигатель начинают работу по различным вшитым в память схемам, то наша задача состоит в том, чтобы ввести в заблуждение программу управления. Попробуем подменить "горячие" настройки на "холодные", что увеличит в несколько раз цикловую подачу солярки. Отсоединяем клеммы датчика температуры воздуха и охлаждающей жидкости.

После этого блок управления будет рассчитывать цикловые подачи исходя из того, что на улице минус 20 градусов. Если двигатель при этом запустится нормально, есть смысл вывести провода датчиков на тумблер и тем самым постоянно "обманывать" дизель. Но в любом случае замена изношенных форсунок - всего лишь вопрос времени, так как расход топлива будет расти, и мощность двигателя начнет снижаться.

Если у вас неисправна только одна насос-форсунка, то это вы сразу сможете обнаружить по нестабильной работе двигателя на холостых оборотах. Чтобы найти неисправную, достаточно в первые секунды после запуска холодного дизеля приложить руку к патрубкам выпускного коллектора. Температура неработающего будет ниже. Если неисправность обнаружилась в пути, надобности в немедленной замене нет. В таком состоянии можно без вреда для дизеля двигаться еще 100-200 километров, но его перегрузки все-таки стоит избегать. Оптимальной будет езда на пониженной передаче с оборотами около 3000 в минуту.

На двигателе ГАЗ 560 Steyr установлен турбокомпрессор , который очень чувствителен к качеству используемого моторного масла. Рабочее колесо турбокомпрессора в минуту совершает более 100 000 оборотов, а температура масла может достигать 150 градусов и выше. При таких нагрузках масло плохого качества повредит не только компрессору, но и приведет к быстрому износу всего двигателя.

Есть несколько простых вещей, которые помогут продлить срок службы вашего дизельного двигателя ГАЗ 560 Steyr и избежать преждевременного износа его узлов и деталей:

  1. На холодном двигателе ГАЗ 560 Steyr не следует резко увеличивать скорость, так как густое моторное масло еще не поступает в должной мере к подшипникам турбокомпрессора; не заглушайте двигатель сразу после работы с максимальной нагрузкой, так как этим вы также останавливаете поступление масла в турбокомпрессор, который еще находится в движении; пару таких случаев, и с большой долей вероятности ему понадобится замена.
  2. Следите, чтобы маслопровод турбины был герметичен. Нельзя допускать даже минимальной утечки масла, так же как и работы без него, пусть и совсем кратковременной.
  3. В турбине находится клапан, который обеспечивает максимальное заполнение цилиндров двигателя на любых оборотах. При раннем его открытии крутящий момент падает на малых оборотах, а при позднем - в обычном режиме. Если ваш автомобиль разгоняется очень слабо и неуверенно, следует замерять давление наддува. На холостом ходу его значения при максимальных оборотах должны составлять не менее 1,75-1,8 бар, а при максимальной нагрузке - не менее 2 бар. Чтобы поднять давление, необходимо регулировкой пружины укоротить длину тяги данного клапана. В процессе эксплуатации дизельного двигателя давление наддува имеет склонность снижаться, поэтому есть смысл его проверять через каждые 45-60 тысяч километров пробега.

На некоторых дизельных двигателях ГАЗ 560 Steyr установлен охладитель наддувочного воздуха. Это опция дает прирост мощности на 15 лошадей, а также увеличение крутящего момента с 200 до 250 Н.м при соответствующем снижении оборотов в минуту с 2300 до 1900. Если вы решили добавить его в конструкцию самостоятельно, то после установки необходимо провести перепрограммирование блока управления либо заменить его на ГАЗ 5601.

Дизели ГАЗ 560 Steyr выпускаются уже достаточно давно, накоплен большой опыт по их эксплуатации, поэтому, если хотите продлить жизнь такому двигателю, то не пренебрегайте своевременными работами по его техническому обслуживанию.

Двигатель ГАЗ-560 "Штайер"

Блок цилиндров и кривошипно-шатунный механизм

   Блок цилиндров - литой, чугунный. В блоке цилиндров расположены глухие цилиндры двигателя, омываемые охлаждающей жидкостью, газовые и воздушные каналы, каналы системы смазки и каналы, подводящие топливо к насос фарсункам. В верхнюю часть блока цилиндров запрессованы чугунные седла, втулки клапанов и медные вставки для установки насос-форсунок. Снизу на блок цилиндров на центрирующих втулках установлены три опоры коленчатого вала. Передняя и задняя опора спарены (в каждой расположены постели двух коренных опор коленчатого вала), средняя опора одинарная. В средней опоре выполнено отверстие для фиксирующего штифта коленчатого вала.

Крышки коренных подшипников установлены на центрирующие втулки опор. Крышки коренных подшипников и опоры коленчатого вала крепят к блоку цилиндров болтами. Отверстия для вкладышей коленчатого вала обрабатывают на блоке цилиндров в сборе, поэтому опоры коленчатого вала и крышки коренных подшипников не взаимозаменяемы и при сборке их надо устанавливать на свои места. На блок цилиндров установлены передние и задние опорные кольца. На них устанавливают картер двигателя, состоящий из двух частей и имеющий вертикальный разъем. Переднее опорное кольцо состоит из наружного алюминиевого кольца и внутреннего стального. Между ними привулканазирована резина. Переднее опорное кольцо напрессовано на корпус масляного насоса. При установке на блок цилиндров переднее несущее кольцо центрируют относительно оси коленчатого вала двумя установочными втулками.

Заднее опорное кольцо состоит из двух алюминиевых частей, разделенных привулканизированной к ним резиной. При установке на блок цилиндров кольцо центрируют относительно оси коленчатого вала двумя штифтами. Резиновые элементы переднего и задних несущих колец служат для уменьшения шума и вибрации, передаваемых на раму автомобиля. В отверстия переднего и заднего опорных колец установлены манжеты коленчатого вала. Картер двигателя - алюминиевый, состоит из двух частей, соединенных болтами через три центрирующие втулки и обработанных совместно. Картер образует масляную ванну и служит для крепления навесных агрегатов и картера сцепления.

Поршни изготовлены из специального алюминиевого сплава, с залитой вставкой из нирезистового чугуна в зоне верхнего компрессионного кольца. На юбку поршня нанесено коллоидно-графитовое покрытие. Нормальный температурный режим поршней поддерживают масляные форсунки. Струя масла напрвлена в полость в днище поршня. Юбка поршня имеет овальность и бочкообразность, поэтому диаметр поршня необходимо измерять в плоскости, перпендикулярной плоскости поршневого пальца, на расстоянии 15мм от нижней кромки поршня.

На поршне установлены два компрессионных и одно маслосъемное кольцо. Поршневые пальцы - стальные, плавающего типа; перемещение пальцев ограничивают стопорные кольца. Шатуны - стальные, кованые, окончательно обработаны в сборе с крышками, поэтому крышки шатунов не взаимозаменяемы. На крышках и шатунах нанесены метки. В верхние головки шатунов запрессованы сталебронзовые втулки, прошитые после запрессовки; в нижние головки установлены сталеалюминиевые вкладыши, зафиксированные усиками.

Коленчатый вал - стальной, кованый. Коренные и шатунные шейки азотированы. В шейках вала сделаны масляные каналы. На переднем конце вала установлены шестерня привода масляного насоса, зубчатый шкив привода распределительного вала и гаситель крутильных колебаний, объединенный со шкивом. От осевых перемещений коленчатый вал фиксируют четыре сталеалюминиевых полукольца, установленные в выточки четвертой коренной опоры. Полукольца зафиксированы радиальным выступом. Коленчатый вал балансируют, дисбаланс не должен превышать 30г•см.

Вкладыши подшипников коленчатого вала трехслойные. Верхние и нижние вкладыши коренных подшипников не взаимозаменяемы. Верхние коренные вкладыши выполнены с проточкой и пазом, нижние вкладыши гладкие. Для регулирования надпоршневого зазора шатунные вкладыши имеют эксцентриситет внутреннего диаметра относительно наружного. Вкладыш с больше толщиной можно устанавливать либо в шатун, либо в крышку шатуна, вторая половина вкладыша при этом должна иметь меньшую толщину. Гаситель крутильных колебаний коленчатого вала конструктивно объединен со шкивом привода вспомогательных агрегатов. Гашение колебаний происходит в резиновом кольце, соединяющим шкив и ступицу. Гаситель крутильных колебаний не разборный. Маховик - литой, чугунный с напрессованным стальным зубчатым венцом. Маховик балансируют в сборе с зубчатым венцом, дисбаланс не должен превышать 15г•см.

Газораспределительный механизм.

Привод газораспределительного механизма осуществляется зубчатым ремнем от коленчатого вала. Натяжение зубчатого ремня осуществляет эксцентриковый подшипник натяжного ролика. Зубчатый ремень закрыт крышками. Нижняя - алюминиевая, верхняя и средняя - пластмассовые. В нижней крышке расположен подшипник привода вентилятора. Корпус распределительного вала выполнен из специального алюминиевого сплава. В нем сделаны отверстия для распределительного вала, оси коромысел привода насос-форсунок и регулирующей рейки управления насос-форсунками.

В корпусе распределительного вала размещены опоры регулировочных винтов привода клапанов и датчик частоты вращения распределительного вала. Корпус распределительного вала установлен на блок цилиндров через металлическую профилированную прокладку и центрирован двумя штифтами. На передней стенке корпуса установлен эксцентриковый подшипник натяжного ролика. Распределительный вал стальной, с цементированными кулачками. На задний конец вала установлено зубчатое колесо датчика частоты вращения, а на конусе переднего - зубчатый шкив ременного привода, который зафиксирован гайкой.

Клапаны имеют жаростойкую тарелку, приваренную к стержню, который покрыт хромом. Пружины клапанов - винтовые с переменным шагом. На втулки клапанов напрессованы маслосъемные колпачки. Привод клапанов осуществляется рычагами от кулачков распределительного вала. Зазор в клапанном механизме регулируют винтом с шаровой головкой через отверстие в рычаге. Регулировочный винт фиксируется благодаря специальному профилю резьбовой ставки, ввернутой в компенсатор клапанного зазора (опору).

В случае обрыва зубчатого ремня привода распределительного вала (или при замерзании воды на зубчатых шкивах) возможно столкновение клапанов с поршнями. Для уменьшения повреждений двигателя на рычагах привода клапанов предусмотрено ослабленное сечение, где и происходит поломка рычагов. Во избежание указанных повреждений необходима принудительная замена зубчатого ремня через 120000км, кроме того, не следует мыть двигатель при отрицательных температурах.

Система смазки.

Система смазки комбинированная - под давлением и разбрызгиванием. По нагнетательной трубе высокого давления шестеренчатый масляный насос подает масло в полнопоточный фильтр, а затем в радиатор и далее в главную масляную магистраль. Из нее масло идет к коренным подшипникам коленчатого вала, шатунным подшипникам, подшипникам распределительного вала, к коромыслам привода насос-форсунок (через отверстие в оси коромысел), через редукционный клапан к масляным форсункам (из которых струя масла попадает в полость для охлаждения поршня) и через специальный штуцер - для смазки турбокомпрессора и вакуумного насоса. По специальным каналам в блоке цилиндров масло стекает в масляную ванну, выполненную в картере двигателя. Масляный насос - шестеренчатого типа, с приводом от щестерни, установленной на носке коленчатого вала. В корпусе насоса размещен редукционный клапан.

Давление в системе смазки:
  • на частоте вращения холостого хода (850 мин^(-1)) не менее 100кПа (1.0 кгс/см^2) при температуре масла 80-85 градусов Цельсия;
  • на номинальной частоте вращения (3800 мин^(-1)) - 500-700 кПа (5-7 кгс/см^2).

Допускается кратковремменное уменьшение давления масла на номинальной частоте вращения до 400 кПа в течение 5 минут за 1 час работы. Масляный фильтр - полнопоточный, неразборный, патронного типа, предназначен для очистки масла, подаваемого в главную масляную магистраль. Масляный радиатор - секционного типа, стальной, полнопоточный, установлен в алюминиевый корпус и встроен в систему охлаждения двигателя. Радиатор установлен на блок цилиндров и соединен резиновым патрубком с напорной полостью насоса охлаждающей жидкости.

gaz3307.ru

ГАЗ 31 Дизель «Steyr» (Штайр)

Цвет буран. Двигатель дизельный. Расход ДТ примерно 8л. на 100 км.

Куплена в 2008 году за 45.000 т.р.
Турбодизель ГАЗ-560 с охладителем наддувочного воздуха, изготавливался только по лицензии австрийской фирмы «Steyr» .
Бывает разных модификаций:
газ-560 95 лс (мой)
газ-5601 110 лс с интеркуллером
газ-5601 125 лс с интеркуллером и измененным ЭБУ ДВС

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Тип — дизельный, 4-цилиндровый, с турбонаддувом и микропроцессорной системой управления подачей топлива
Число и расположение цилиндров — 4, рядное
Рабочий объём, л 2,134
Степень сжатия 20,5
Номинальная мощность, л.с. (кВт) 95 при 3800 об/мин
Максимальный крутящий момент брутто при частоте вращения коленчатого вала мин 250 при 1800
Номинальная мощность брутто при частоте вращения коленчатого вала мин1, кВт (л.с.) 81(110) / 4300
Топливо — дизельное топливо
Система зажигания — Микропроцессорная
Масса, кг — 200

Особенности двигателя штайер — он оснащен турбокомпрессором, очень требовательным к качеству моторного масла, — его рабочее колесо делает более 100 000 об/мин. При этом масло нагревается выше 150°С. Низкокачественное быстро теряет свои свойства, что приводит к преждевременному износу не только турбокомпрессора, но и двигателя.

  • Двигатель 2.1 дизельный (95 л.с.)
  • Механическая коробка передач
  • Задний привод
  • Машина 2001 года выпуска, покупалась в 2008 году
  • ГАЗ 3110 выпускается с 1997 года
  • Госномер XXXX

Пять лет на сайте Описание изменено 8 месяцев назад

www.drive2.ru

Технические характеристики

Двигатели:
ГАЗ-560 (STEYR M14):
Тип дизельный, рядный, 4-цилиндровый, с турбонаддувом и
микропроцессорной системой управления подачей
топлива
Рабочий объём, л 2,134
Система зажигания -
Степень сжатия 20,5
Номинальная мощность, л.с.
(кВт)
95 при 3800 об/мин
Максимальный крутящий
момент, кгс*м (Н*м)
20,4 при 2300 об/мин
Топливо дизельное топливо
ЗМЗ-4025.10:
Тип бензиновый, карбюраторный, рядный, 4-цилиндровый,
4-тактный, 8-клапанный
Рабочий объём, л 2,445
Система зажигания электронная бесконтактная
Степень сжатия 6,7
Номинальная мощность, л.с.
(кВт)
90 при 4500 об/мин
Максимальный крутящий
момент, кгс*м (Н*м)
17,6 при 2500 об/мин
Топливо автомобильный бензин А-76
ЗМЗ-4026.10:
Тип бензиновый, карбюраторный, рядный, 4-цилиндровый,
4-тактный, 8-клапанный
Рабочий объём, л 2,445
Система зажигания электронная бесконтактная
Степень сжатия 8,2
Номинальная мощность, л.с.
(кВт)
100 при 4500 об/мин
Максимальный крутящий
момент, кгс*м (Н*м)
18,6 при 2500 об/мин
Топливо автомобильный бензин А-92
ЗМЗ-4061.10:
Тип бензиновый, карбюраторный, рядный, 4-цилиндровый,
4-тактный, 16-клапанный
Рабочий объём, л 2,3
Система зажигания микропроцессорная
Степень сжатия 8
Номинальная мощность, л.с.
(кВт)
100 при 4500 об/мин
Максимальный крутящий
момент, кгс*м (Н*м)
18,5 при 2500 об/мин
Топливо автомобильный бензин А-76
ЗМЗ-4063.10:
Тип бензиновый, карбюраторный, рядный, 4-цилиндровый,
4-тактный, 16-клапанный
Рабочий объём, л 2,3
Система зажигания микропроцессорная
Степень сжатия 9,5
Номинальная мощность, л.с.
(кВт)
110 при 4500 об/мин
Максимальный крутящий
момент, кгс*м (Н*м)
19,5 при 2500 об/мин
Топливо автомобильный бензин А-92
Коробка передач:
Тип механическая, пятиступенчатая, трёхвальная,
полностью синхронизированная
Передаточные числа I - 4,05; II - 2,34; III - 1,395; IV - 1,0; V - 0,849; 3X - 3,51
Сцепление:
Тип однодисковое, сухое, фрикционное,
привод - гидравлический
Главная передача:
Тип гипоидная
Передаточное число 5,125
Эксплуатационные показатели:
Максимальная скорость, км/ч 115
Расход топлива, л/100 км (по
ГОСТ 20306-90) при 60 км/ч
11,5
Время разгона до 60 км/ч, с 17(14)*
Число мест (грузоподьемность):
3 (1500)**
Колесная формула 4x2
Подвеска колёс:
Передних зависимая, на двух продольных полуэллиптических
рессорах с гидравлическими телескопическими
амортизаторами
Задних зависимая, на двух продольных полуэллиптических
рессорах с дополнительными рессорами со
стабилизатором поперечной устойчивости***, с
гидравлическими телескопическими амортизаторами
Тормозные системы:
Рабочая Двухконтурная, с гидравлическим приводом и
вакуумным усилителем, передние - дисковые, задние -
барабанные
Запасная каждый контур рабочей тормозной системы
Стояночная с торсовым приводом, действует на механизме задних
тормозов
Рулевое управление:
Тип рулевой механизм типа "винт - шариковая гайка"
* В скобках приведены данные для двигателей ЗМЗ-4061.10 и ЗМЗ-4063.10.
** В микоавтобусах - число мест (при двойно/одинарном пассажирском месте в первом ряду сидений).
*** устанавливается по заказу. На автомобилях с колесной фрмулой 4x4 не устанавливается.

infoaboutauto.narod.ru

ГАЗ-560 "Штайер": характеристики автомобиля

Автомобили 4 декабря 2016

Дизельный двигатель на автомобилях группы ГАЗ - не редкость. На дизельном топливе ездит половина всех ГАЗелей и все грузовые: ГАЗ-3308, ГАЗ-3309, "Газон" Next и "Валдай". Среди силовых агрегатов присутствуют дизель от "Камминз" из Китая и мотор от ЯМЗ из Ярославля. А ведь первый дизель, который устанавливался на ГАЗ-560, - "Штайер".

Австрийский силовой агрегат по своим конструктивным особенностям, по отзывам, опережал время. Что же это за двигатель и в чём его изюминка? Ответы будем рассматривать в статье поочередно. Также проведём небольшой анализ, оценим составные узлы, достоинства, недостатки и возможности ремонта.

Русский австриец ГАЗ-560 «Штайер»

Когда нижегородская автостроительная компания искала дизельный двигатель для своих автомобилей, были перепробованы силовые агрегаты многих производителей. Среди тестируемых были японские Toyota, польские Andoria, шведские Iveco и другие европейские варианты. Лучший результат был показан австрийским мотором Steyr M1. Это было несколько неожиданно, так как компания занималась лодочными моторами, и конкретно M1 даже не был серийным двигателем.

В 1996 году ГАЗ подписывает с австрийцами соглашение о приобретении лицензии на изготовление двигателей ГАЗ-560 «Штайер». Причём, если первые двигатели собирались из привозимых из-за границы деталей, то позднее планировалось создание российской производственной базы.

Особенности двигателя ГАЗ-560

ГАЗ-560 «Штайер» обладает одной яркой особенностью - блок цилиндров и головка блока цилиндров выполнены в едином моноблоке. Цельная литая конструкция практически не ремонтопригодна вне сервисного предприятия, где имеются специальные инструменты и оборудование. При этом такое техническое решение имеет и свои преимущества.

  1. У моноблочного двигателя нет проблем с прогоранием прокладки головки блока. Её ведь там вообще нет.
  2. Цельная конструкция позволяет поддерживать более высокое максимальное давление в двигателе, а значит, развить большую мощность.
  3. Теплопроводимость моноблока, в сравнении с раздельными двигателями, гораздо эффективнее.

Ещё одна особенность австрийского двигателя - это форсунки ГАЗ-560 «Штайер». Они изготавливаются с механическим приводом и управляются микропроцессором. Управление осуществляется комплексное. Учитывается положение педали газа, скорость вращения коленчатого вала и показания от датчиков двигателя. В случае чего подача топлива уменьшается или даже прекращается.

Технические характеристики

Рассмотрим подробно ГАЗ-560 «Штайер», характеристики которого имеют следующий вид:

  • турбированный дизельный силовой агрегат моноблочной конструкции;
  • 4 цилиндра, расположенных в ряд, имеют по 2 клапана: впускной и выпускной;
  • рабочий объём составляет 2,133 литра;
  • мощность двигателя - 95 «лошадок», а для варианта с интеркулером - 110;
  • средний расход топлива для "Волги" составляет около 7-10 литров на 100 км, а для ГАЗелей - примерно 10-13 литров.

Среди особенностей двигателя стоит отметить турбокомпрессор, который очень требователен к качеству обслуживаемого масла. Частота оборотов его рабочих деталей достигает 100 000. Температура масла при этом поднимается выше 150 градусов. Если качество масла не будет соответствовать требуемому, есть большая вероятность выхода турбины из строя.

Картер двигателя отлит из алюминия, что значительно уменьшает общую массу двигателя ГАЗ-560 «Штайер». К моноблоку он присоединяется при помощи упругих элементов, которые значительно снижают вибрацию агрегата.

Применяемость двигателя Steyr

Двигатель ГАЗ-560 «Штайер», характеристики которого указывались выше, используется преимущественно на легковых "Волгах" и коммерческих ГАЗелях. 4-цилиндровые силовые агрегаты выпускались в вариантах с интеркуллером и без него. В первоначальных планах компании "ГАЗ" подразумевался серийный выпуск 3-, 5- и 6-цилиндровых дизелей. В каждом виде предполагалось наличие турбокомпрессора с интеркулером или без него.

Кроме легковых автомобилей и коммерческого транспорта, в планах двух корпораций было применение «Штайера» на пикапах, микроавтобусах, а также грузовиках средней тоннажности. Успешная обкатка в суровых российских условиях показала отличные результаты. Автомобиль, оснащенный австрийским дизелем, хорошо запускался в 30 градусный мороз, потреблял меньше топлива, в сравнении с бензиновым 406 двигателем, и не «капризничал» от российской солярки.

Проектная мощность российского завода закладывалась в 250 тысяч единиц за год. Первые двигатели собирались из полностью привезённых деталей. Затем предполагалось изготовление дизелей из отечественных деталей, сделанных по австрийской проектной документации. Началось производство с 4-цилиндровых «Штайеров». Автомобили, на которых можно обнаружить дизель ГАЗ-560 «Штайер», - "Волга", ГАЗель и УАЗ. Других модификаций австрийского агрегата впоследствии так и не случилось.

Составные части

Казалось бы, такой хитрый двигатель в виде слитного моноблока должен иметь много отличительных моментов. Однако внутри силового агрегата можно найти стандартные и привычные элементы, такие как поршни, впускные и выпускные клапаны, вал коленчатый и распределительный, шатуны и подшипники шатунные и коренные, масляный насос. Из особенностей внутреннего строения выделяются насос-форсунки с «умным» управлением. Также очень оригинально и запоминающее выглядит масляный картер из двух половинок. Именно из-за картера ГАЗ-560 «Штайер» называют половинящимся двигателем.

Австрийский агрегат имеет привычную ременную систему навесных агрегатов. Здесь имеется система роликов: обводного и механизма натяжения. Ремень приводит в действие все навесные элементы. Болт через шайбу фиксирует обводной ролик.

Рассчитанный в среднем на 300-500 тысяч пробега, по факту «Штайер» ходит и больше, если его хоть немного обслуживать. Идея «одноразового» двигателя достаточно продумана при условии именно длительного пробега. Получается, что вместо капитального ремонта происходит замена старого моноблока двигателя на новый. При условии равнозначности по ценам это очень хороший вариант. По-видимому, именно равнозначности в реальности добиться и не удалось.

Возможные проблемы

Двигатель ГАЗ-560 «Штайер», ремонт которого не подразумевается изначально, может испытывать разные трудности. Одна из часто встречающихся жалоб - агрегат холодный, в мороз долго прогревается. На самом деле это просто одна из особенностей дизеля. На холостом ходу и при малых нагрузках в холодное время года его температура выше 50 градусов не поднимается. Но стоит автомобилю попухать, в салоне станет также тепло, как и в авто с бензиновыми моторами.

Большой плюс «Штайера» в том, что подводящие и отводящие каналы топливных форсунок проходят в слитном блоке двигателя. Обратка очень быстро нагревает всю топливную систему, и практически до минус 30 градусов проблем с запуском у «Штайера» нет. Для более суровых условий эксплуатации лучше дополнительно утеплить отсек с двигателем. В сильные морозы необходимо особенно тщательно следить за качеством топлива, состоянием аккумулятора и залить зимнее моторное масло.

Турбокомпрессор дизельного двигателя также требует к себе особого отношения. Работающее на очень высоких оборотах изделие нуждается в масле хорошего качества. Чем лучше это качество, тем дольше проработает турбина. Отсюда же вытекают особые правила эксплуатации турбированного дизеля в морозы. Не стоит спешить набирать обороты при холодном двигателе. Масло должно успеть прогреться.

Топливные форсунки

От качества дизельного топлива вытекает следующая проблема австрийского мотора - выход из строя топливных форсунок. При постепенном засорении у форсунок начинает изнашиваться плунжерная пара. Если на «горячем» двигателе трудно запуститься, это первый признак того, что форсунка готовится к замене. Умельцы некоторое время обманывают двигатель, меняя электронные настройки «зима»-«лето». Какое-то время от этого выигрывается, но износ деталей повернуть вспять нельзя, и итог всё равно один - замена.

Насос-форсунка ГАЗ-560 «Штайер» - достаточно точное изделие и требует к себе повышенного внимания. Существуют специализированные стенды для проверки механических форсунок Steyr, шведского производства Motorpal.

Ремень ГРМ двигателя ГАЗ-560

Ремень ГРМ ГАЗ-560 «Штайер» - один из важных компонентов двигателя. Своевременная замена убережет от ремонта двигателя, когда ломаются рокера. В случае нормальной эксплуатации ремень ходит 120 и более тысяч км, но слепо доверять словам производителя не следует. Лучше смотреть по фактическому износу и в случае чего сразу менять. При замене также рекомендуется заменить помпу, которая имеет примерно такой же лимит хождения. Часто помпа клинит даже раньше износа ремня.

Оригинальный каталожный номер ремня ГРМ «Штайер» - 2178073/1. Кроме родного Steyr среди оригинальных производителей числится Dayco. Количество зубьев на изделии 129 при ширине ремня 35 мм (129Rh450HSN). По данным форумов возможна замена родного ремня на более узкий - 31 мм, который подходит от Toyota Hylux и Toyota LandCruiser.

Замена ремня ГРМ - процедура, требующая определенных навыков и специального инструмента. Лучше всего доверить эту работу специализированной станции. В российских условиях часто случается необходимость отремонтировать автомобиль в дороге. Ничего невозможного при этом нет, хотя знание расположения меток значительно облегчает работу. После такого ремонта желательно все равно доехать до профессионального центра.

Водяной насос «Штайер»

Помпа у автомобиля ГАЗ-560 требует к себе особого внимания, так как в случае выхода из строя влечёт за собой значительный ремонт. Своевременная замена антифриза значительно продлевает срок службы изделия. Любая грязь легко может заклинить водяной насос и вывести из строя всю газораспределительную систему двигателя. Замену помпы хорошо совмещать с заменой ремня ГРМ, если подходит его время (120 тыс. км) или есть признаки износа.

Ремонт своими руками

ГАЗ-560 «Штайер» отзывы имеет положительные. При надлежащем уходе двигатель ходит до 300 тыс. км и более. Заводом-изготовителем не предусмотрена частичная замена деталей двигателя. Если что-то внутри мотора сломалось, под замену идёт весь моноблок целиком. В условиях российской действительности всё немного не так как в Австрии, где «Штайер» проектировался. Есть такие специалисты, которые собираю точный австрийский двигатель. Но таких, конечно, единицы, и очередь на ремонт к ним не заканчивается.

По факту получается, что двигатель "одноразовый". Пока он эксплуатируется - всё отлично. А если выходит из строя, до замены моноблока доходит редко.

Заключение

В заключение хочется отметить, что попытка автозавода «ГАЗ» по внедрению современного по всем меркам дизельного двигателя была хорошей. Отличные характеристики и успешное тестирование в суровых зимних условиях дали надежду на долгое будущее. В реальности же наложилось множество условий, которые решили судьбу австрийского Steyr.

Источник: fb.ru

monateka.com

Обзор автомобиля ГАЗ-560 и его технические характеристики

Уже больше десяти лет мы видим на просторах нашей страны автомобили, на которых установлен двигатель ГАЗ-560 «Штайер». Причем это не только грузовые «Газоны» и «Газели», но и легковые «Волги». В чем особенности данного агрегата? Узнаем из нашей статьи.

История появления

В России первые известные двигатели «Штайер» появились в 1998 году. Связано это было с тем, что компания из Австрии совершила продажу лицензии на производство россиянам. Проводимые испытания поступившего двигателя впечатлили многих присутствующих. По некоторым параметрам среди всех дизельных агрегатов «Штайер» стал лучшим.

Главными положительными показателями этого двигателя из Австрии были:

  • менее требовательный к потреблению топлива;
  • великолепный запуск при низких температурах окружающей среды;
  • высокие показатели КПД;
  • прекрасные динамические качества.

Первые двигатели собирались рабочими на заводе с использованием других деталей, именно поэтому их качество было на высоте. Запчасти (ГАЗ-560 «Штайер») ввозились непосредственно из-за рубежа. По планам производителя в год должны были выпускаться не менее 250 000 моделей, с учетом того, что такие агрегаты стали бы поставляться на другие предприятия страны.

История существования

Дальнейшая история развития была не такой приятной на практике, как в теории. Испытуемые образцы не всегда отличались хорошими показателями, и поэтому в скором времени с двигателями «Штайер» начали происходить разнообразные поломки, причиной чему стали многие факторы нашей действительности.

Качество топлива в России всегда оставляло желать лучшего, а из-за плохой солярки из строя начал выходить первый качественный российский дизель. Однако подобное явление не стало единственным. Вскоре для изготовления агрегата стали использоваться детали, произведенные в России, что привело к более частым поломкам.

Особенные отличия ГАЗ-560

Главным отличием двигателя ГАЗ-560 стала моноблочная конструкция, благодаря которой головка блока цилиндров и сам блок являлись неделимым целым.

Плюсом конструкции единого блока и ГБЦ были:

  • Отсутствие между блоком и ГБЦ прокладки, которую при перегреве требовалось бы немедленно менять.
  • Благодаря отсутствию прокладки в масло не попадет тосол или антифриз, что периодически происходит на автомобилях, где имеется данная деталь.
  • Блок и головка выливаются совместно, поэтому возможность ослабления крепления ГБЦ отпадает.

Разновидности двигателей

Двигатель ГАЗ-560 Stayer производился в трех комплектациях:

  1. Двигатель с мощностью 95 л. с.
  2. Агрегат с установленным интеркулером, мощность которого 110 л. с.
  3. Двигатель с интеркулером и измененным блоком управления автомобиля, мощность которого 125 л. с.

Наиболее распространенной версией для автомобиля «Газель», стал силовой агрегат второго типа. Устанавливаемый на «Газель» ГАЗ-560 «Штайер» развивал мощность до 110 лошадиных сил.

Помимо этого, двигатели устанавливались и на автомобили "Волга" и "Соболь".

ГАЗ-560: характеристики

Многих интересует, за что так в народе полюбились двигатели «Штайер» и какие технические данные агрегата. Стоит отметить, что силовая установка представляла собой рядный 4-цилиндровый дизельный агрегат с предустановленным турбонаддувом, водяным охлаждением и системой питания посредством форсунок.

Объем дизельного двигателя составлял 2,1 л. Мощности были представлены ранее. Для ДВС характерен расход топлива в количестве 11,5 л за пройденные 100 км пути.

Стоит помнить о том, что в зависимости от режима эксплуатации автомобиля расход может измениться. Например, автомобиль «Соболь», у которого установлен агрегат ГАЗ-560, потребляет на сотню немного меньшую цифру, нежели заявлено, – 8 л. Для таких автомобилей низкий расход является большим преимуществом перед другими конкурентами.

Большое количество соотечественников постоянно относятся с недоверием к турбодизелям, и в первую очередь это вызвано слабым качеством горючего. Характерно это как для сельской местности, так и для жителей городов. На начальной стадии использования двигателей на ДТ многое автовладельцы сталкивались с такой проблемой, когда поломку или характерную неисправность в работе не мог диагностировать ни один центр или вообще нигде не брались за ремонт.

Стоимость запчастей на дизельные двигатели также значительно превышают цены для деталей бензинового агрегата. Однако такие факторы не остановили людей в использовании автомобилей с экономичными и мощными моторами.

Работа агрегата в российских условиях

Полученная лицензия от компании из Австрии «Штайер» позволила автозаводу из города Горького использовать современные моторы для постановки на автомобили ГАЗ, что неплохо сказалось на политике компании в будущем. Для "Волги", которую также модернизировали установкой агрегата ГАЗ-560, потребление стало идеальным, так как бензиновая версия "ела" порядка 16 л, а дизель - 8 л.

Для многих двигателей на дизельном топливе присуща вибрация на малых оборотах или холостом ходу, отчего вся машина трясется. Однако на скорости 50 км/ч любые вибрации пропадают, и далеко не каждый автолюбитель сможет с уверенностью заявить об установленном типе мотора. Расход "Газели" (ГАЗ-560) составлял порядка 13 л на 100 км.

Характерными чертами для моделей «Штайер» являлась невозможность прогреть их на холостых оборотах, из-за чего в салоне авто бывало холодно. Но стоило только придать оборотов двигателю, а также при движении от прохлады не оставалось и следа. Он прогревался ничуть не хуже, как если бы на автомобиле использовался бензиновый двигатель.

Отличительная особенность австрийского мотора в следующем. При заморозках было достаточным использование лишь зимней солярки и исправного аккумулятора. Такой автомобиль заводился с полоборота. На протяжении всей работы агрегата на его поверхности и топливопроводах не образовывалось наледи и обмерзаний. Обусловлено это тем, что установленные форсунки расположены близко к охлаждающей системе, что позволяло машине быстро прогреваться до положительных температур.

В зимнее время лучше всего применять масло с маркировкой 5W40. С его использованием на арктическом топливе данный агрегат мог преодолевать любые морозы и с лёгкостью заводиться даже при тридцатиградусном морозе. Если в регионе эксплуатации наблюдались более сильные заморозки, необходимо монтировать специальные элементы для утепления моторного отсека. В противном случае масло могло выдавливаться наружу через горловину или щуп.

Система турбонаддува

Турбина ГАЗ-560 была очень востребована и чувствительна к качеству используемого масла. В минуту количество оборотов достигало отметки 100 000 при работе, а температура масла доходила до 150 градусов. Использование плохой смазки приводило турбину в негодность в короткие сроки. Также стоило помнить о некоторых особенностях эксплуатации силовых агрегатов с турбонаддувом:

  • Нельзя наращивать обороты резко на непрогретом двигателе. Густое масло не смазывает турбину.
  • При остановке нельзя глушить двигатель сразу же, так как турбина продолжает вращаться. А заглушив мотор, водитель отключает поступление масла в нее, что приводит ее к выводу из строя.
  • Маслопровод турбонаддува должен быть герметизирован.
  • При слабых оборотах двигателя и плохом разгоне авто необходимо отрегулировать пружину клапана, отвечающего за заполнение всех цилиндров. Регулировку в профилактических целях нужно делать через 45 000 км пробега.

Рекомендации

Все дизельные двигатели являются очень прихотливыми к качеству масла и горючего. Экономия на ГСМ может впоследствии привести к серьезным поломкам. Хоть это и отечественный двигатель, топливо для него нужно приобретать только на проверенных АЗС.

Залив некачественного горючего приведет к ухудшению не только основных характеристик двигателя. Из-за запоздалого воспламенения топлива прогрев поршня будет неравномерным, что выведет в итоге из строя камеру сгорания. Только вот определить некачественное топливо на дизельной основе, в отличие от бензина, довольно сложно. Нет никаких прямых предпосылок о плохом качестве топлива, и двигатель не будет раздавать никаких характерных шумов. Заливка в систему питания такого топлива приводила к разрушению в первую очередь плунжерных пар форсунок.

Отзывы

В настоящее время о ГАЗ-560 отзывы автовладельцев самые положительные, несмотря на то что ремонт двигателя был достаточно сложен из-за монолитной конструкции. Для большого количества владельцев отличительной чертой был малый расход топлива по сравнению с другими моделями и хорошая эксплуатация в сложных климатических условиях страны.

Порой у автолюбителей возникали проблемы с прогоревшими клапанами. Запчасти для двигателя ГАЗ-560 стоят очень дорого, и порой ремонт в совокупности был равен стоимости нового. Именно поэтому в 2008 году автомобильный завод принял решение прекратить установку дорогого агрегата на автомобили.

Практические советы

Рано или поздно может случиться поломка или неисправность. Например, при невозможности запуска прогретого двигателя стоит проделать хитрую операцию. Не обязательно при этом менять форсунки – можно просто отключить датчик температуры охлаждающей жидкости и воздуха. В результате запуск будет производиться, как на холодную, и для форсунок увеличится подача топлива.

При неисправности форсунки двигатель будет работать нестабильно. Если поломка обнаружена сразу после запуска, можно определить, какая именно из них вышла из строя по патрубкам коллектора. У неработающей форсунки температура патрубка будет значительно ниже остальных. Если неисправность двигателя ГАЗ-560 обнаружена в дороге, то на неработающей форсунке можно проехать достаточно много (порядка 200 км), при этом нельзя давать сильные нагрузки системе.

autogear.ru
