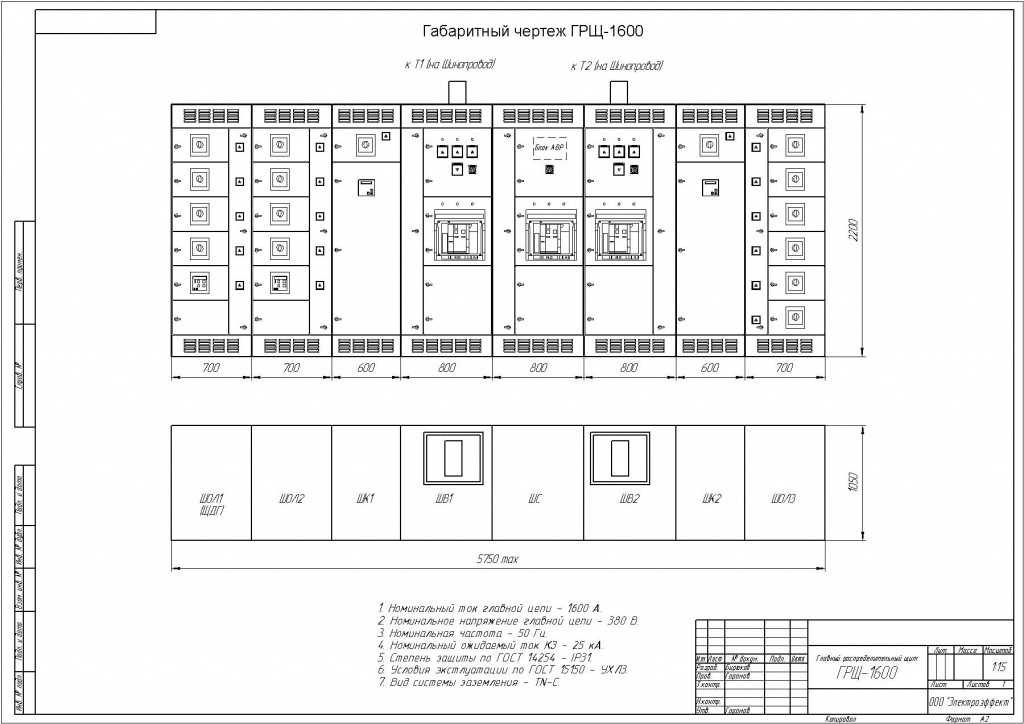

Габаритный чертеж

Одной из главных отличительных особенностей габаритных чертежей является то, что они изначально не предназначены для того, чтобы на их основе выпускать готовые изделия или производить по ним сборку.

По этой причине на габаритных чертежах содержатся максимально упрощенные изображения, которые размещаются на них таким образом, чтобы были видны все выдвигающиеся, перемещающиеся, откидывающиеся составные части, а также различные петли, рычаги, каретки, крышки и т п.

Правила оформления габаритных чертежей допускают то, чтобы на них не были показаны те элементы, которые выступают за основной контур на незначительные по сравнению с общими размерами изделий расстояния.

Еще одним требованием к габаритным чертежам является то, что на них должно присутствовать минимальное количество видов, однако в совокупности все они должны давать полное представление о том, каковыми являются общие черты изделия, как располагаются друг относительно друга все его составные части (в том числе и выдвигающиеся), а также где именно находятся те компоненты, которым необходимо постоянно быть в поле зрения.

На всех габаритных чертежах основные изображения выполняются при помощи сплошных основных линий. Что касается отображения их движущихся частей в крайних положениях, то для этого используются штрихпунктирные тонкие линии, имеющие в своих промежутках по две точки.

Согласно правилам оформления габаритных чертежей, на их отдельных видах допускается изображать крайние положения перемещающихся деталей также с помощью сплошных тонких линий. Ими же могут быть очерчены и те сборочные единицы, которые в состав готовых изделий не входят вообще, но наличие которых необходимо по тем или иным причинам.

Габаритные чертежи оформляются таким образом, что на них наличествуют присоединительные и установочные размеры, габариты изделий, а также все основные размеры, которые определяют крайние положения всех движущихся и выступающих частей.

Что касается присоединительных и установочных размеров, то на габаритных чертежах они обязательно указываются с предельными отклонениями. Кроме того, в отдельных случаях на них указываются координаты центров масс. То, что все размеры являются справочными, на габаритных чертежах не указывается.

Правилами оформления габаритных чертежей определяется, что на них можно обозначать такую информацию, как условия транспортировки, хранения и применения деталей, а также их эксплуатации. Таким образом, на них могут наличествовать те данные, которые в других случаях указываются в ТУ или другой технической документации.

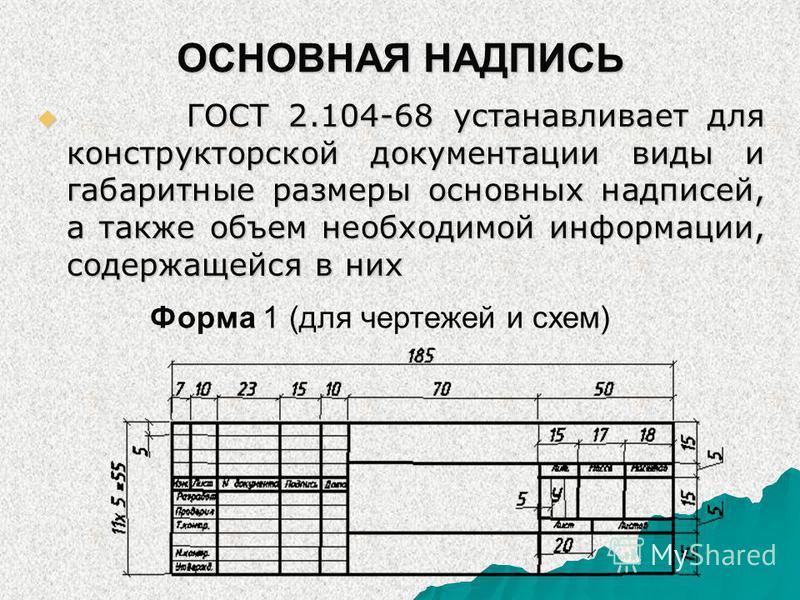

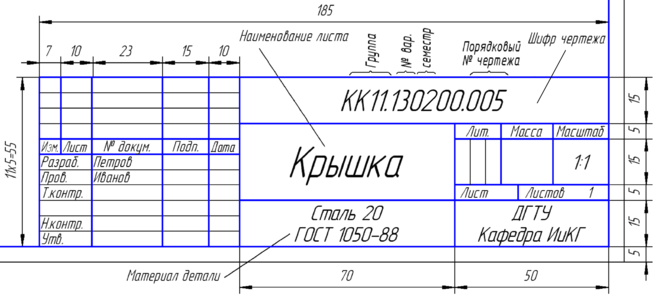

Как известно, без чертежей невозможно ни одно производство, поскольку именно они являются носителями основной технической информации. Эти графические изображения представляют собой главные документы для изготовления различных машин, механизмов и приборов. Если требуется внести изменения в их конструкцию, то они в первую очередь отображаются именно на чертежах. Все они оформляются на основании принятой и действующей в нашей стране Единой системы конструкторской документации.







4.

6. Габаритный чертеж

Чертеж, содержащий упрощенное контурное изображение изделия с указанием габаритных, установочных и присоединительных размеров (ГОСТ 2.102- 68)

Габаритные чертежи не предназначаются для изготовления по ним изделий и не должны содержать данных для изготовления и сборки.

На габаритном чертеже изображение изделия выполняют с максимальными упрощениями. Изделие изображают так, чтобы были видны крайние положения перемещающихся, выдвигаемых или откидываемых частей, рычагов, кареток, крышек на петлях и т. п.

Допускается не показывать элементы, выступающие за основной контур на незначительную величину по сравнению с размерами изделия.

Количество видов на габаритном чертеже должно быть минимальным, но достаточным для того, чтобы дать исчерпывающее представление о внешних очертаниях изделия, о положениях его выступающих частей (рычагов, маховиков, ручек, кнопок и т.

п.) , об элементах, которые должны быть постоянно в поле зрения (например, шкалах) , о расположении элементов связи изделия с другими изделиями.

Изображение изделия на габаритном чертеже выполняют сплошными основными линиями, а очертания перемещающихся частей в крайних положениях – штрихпунктирными тонкими линиями с двумя точками.

Допускается крайние положения перемещающихся частей изображать на отдельных видах.

На габаритном чертеже допускается изображать сплошными тонкими линиями детали и сборочные единицы, не входящие в состав изделия.

На габаритном чертеже наносят габаритные размеры изделия, установочные и присоединительные размеры и, при необходимости, размеры, определяющие положение выступающих частей.

Установочные и присоединительные размеры, необходимые для увязки с другими изделиями, должны быть указаны с предельными отклонениями. Допускается указывать координаты центра масс.

На габаритном чертеже не указывают, что все размеры, приведенные на нем, справочные.

На габаритном чертеже допускается указывать условия применения, хранения, транспортирования и эксплуатации изделия при отсутствии этих данных в техническом описании, технических условиях или другом конструкторском документе на изделие.

Чертеж, содержащий упрощенное контурное изображение изделия с указанием данных, необходимых для его монтажа на месте применения

К монтажным чертежам также относят чертежи фундаментов, специально разрабатываемых для установки изделия (ГОСТ 2.102-68).

Содержание монтажного чертежа состоит из изображений монтируемых изделий; изделий, которые применяются при монтаже; исходной конструкции, к которой осуществляется крепеж монтируемого изделия; список необходимых для проведения монтажа составных частей; присоединительные и установочные размеры с предельными отклонениями.

Монтажные чертежи составляются на изделия, которые устанавливаются как в одном месте (например, на фундаменте, объекте, устройстве), так и в нескольких местах.

Монтажные чертежи необходимы также в тех случаях, когда в месте эксплуатации какого-либо технического устройства или комплекса требуется показать, каким образом соединяются его составные части.

Монтажные чертежи выполняются конструкторами на основе тех стандартов и норм, которые приняты для чертежей сборочных. При этом учитываются те правила, которые предусмотрены для составления монтажной документации.

На монтажных чертежах показываются только внешние очертания изделий, то есть оно изображается упрощенно. Иными словами, на них отображаются только те составные части всей конструкции, которые необходимы для того, чтобы правильно определить способ и место ее крепления.

На монтажных чертежах сами изделия, а также все входящие в их состав монтажные части изображаются при помощи основных сплошных линий. Что касается того устройства, к которому осуществляется крепление, то для его изображения применяются сплошные тонкие линии.

Фундаменты изображаются на монтажных чертежах при помощи сплошных основных линий, а те изделия, которые на них устанавливаются – при помощи сплошных тонких линий.

Размеры на монтажном чертеже

Монтажные чертежи должны содержать установочные, присоединительные, а также другие размеры, которые необходимы для успешного проведения работ.

Те монтажные чертежи, которые используются для присоединения устройств и агрегатов в различных местах, должны содержать те размеры, на основе которых отображаются некоторые специфические требования, предъявляемые к размещению изделий (к примеру, наименьшее расстояние до стены и т.п.).

На монтажном чертеже комплекса наносят размеры, которые определяют взаимное расположение отдельных составных частей, входящих в комплекс.

Перечень составных частей

Перечень составных частей, требуемых для монтажа, должен размещаться на первом листе монтажного чертежа по форме 1 спецификации, за исключением таких граф, как «Зона» и «Формат».

В перечне должно содержаться наименование самого изделия, а также всех материалов, деталей и сборочных единиц, необходимых для проведения монтажа. Согласно действующим стандартам, вместо перечня на монтажных чертежах допускается указание обозначений всех входящих в него составных частей на полках выносных линий.

Изделия и материалы

Спецификация комплекта монтажных частей должна включать в себя все материалы и изделия, поставляемые предприятием производителем, необходимые для монтажа.

Те материалы и изделия, которые требуются для осуществления монтажа устройства, но не поставляются вместе с ним, указываются в графе «Примечание» монтажного чертежа или же в технических требованиях в качестве указания.

В случае невозможности указания точных наименований или условных обозначений, не поставляемых компонентов, обозначаются наименования ориентировочные. При этом на чертеже следует обозначить те размеры и другие данные, которые обеспечат подбор требуемых для монтажа изделий.

Непосредственно на изображении детали или на полке выносной линии указывается обозначение или наименование устройства или его части, к которой монтируется изделие.
