Футляр для трубы защитный стеклопластиковый
Производство футляров из композитных материалов высокого качества для подземных трубопроводов – труб газопроводов и труб нефтепроводов по ТУ 2296-056-38276489-2017
Размеры FT150; TF200; FT250; FT300; FT350 FT400; FT500; FT600; FT800; FT1000; FT1200; FT1400
Продукция прошла испытания и имеет сертификат «ГАЗСЕРТ».
Композитный защитный футляр применяется для защиты труб от внешних нагрузок и механических повреждений в местах пересечения с подземными сооружениями, автомобильных дорог, железнодорожными и трамвайными путями, а также для возможного обнаружения и отвода газа в случае повреждения газопровода в пределах защитного футляра.
Преимущества
Футляр защищает трубы от вибраций, трения и механических повреждений. Особенное внимание нужно уделить, если прокладка труб проводится рядом с другими коммуникациями.
Стеклопластиковые футляры имеют ряд преимуществ перед стальными:
- Быстрая сборка, не требующая высококлассных специалистов и долгого монтажа
- Отсутствие сварки
- Отсутствие коррозии
- Защита от блуждающих токов
- Универсальность при сборке
- Срок эксплуатации до 30 лет
- Герметичность
- Прочность
- Не требует обслуживания
- Отвечают всем требования безопасности
- Не требуются дополнительные меры безопасности
Рабочая температура от -50 до +100
Разработка, производство, испытание защитных элементов трубопроводов по ТЗ
Разработка рем. комплектов для газопровода по ТЗ Заказчика.
Как происходит монтаж защитного футляра
При прокладке газопровода и нефтепровода защитный футляр собирается из верхнего и нижнего кожухов. Эти кожухи стягиваются болтами из нержавеющей стали и герметизируются резиновыми уплотнителями.
Какие СНИПы регулируют прокладку трубопроводов и применение футляров
СНиП 42-01-2002 Газораспределительные системы:
5.2.1 Прокладку газопроводов следует осуществлять на глубине не менее 0,8 м до верха газопровода или футляра. В местах, где не предусматривается движение транспорта и сельскохозяйственных машин, глубина прокладки стальных газопроводов может быть не менее 0,6 м.
СП 42-101-2003 “Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб”
4.53 Футляры для газопроводов следует предусматривать для защиты газопровода от внешних нагрузок, от повреждений в местах пересечения с подземными сооружениями и коммуникациями, а также для возможности ремонта и замены, обнаружения и отвода газа в случае утечки. Соединения составных частей футляра должны обеспечивать его герметичность и прямолинейность.
СНиП 32-01-95 “Железные дороги колеи 1520 мм”
8.12 При подземной прокладке в месте пересечения трубопроводы заключают в защитную трубу (канал, тоннель), концы которых на пересечениях с трубопроводами, транспортирующими взрыво- и огнеопасные продукты (нефть, газ и т.п.), располагаются с каждой стороны не менее чем в 50 м от подошвы откоса насыпи или бровки откоса выемки, а при наличии водоотводных сооружений – от крайнего водоотводного сооружения; на пересечениях с водопроводами, линиями канализации, тепловыми сетями и т.п. – не менее 10 м.
Внешний вид и комплектовка защитных футляров

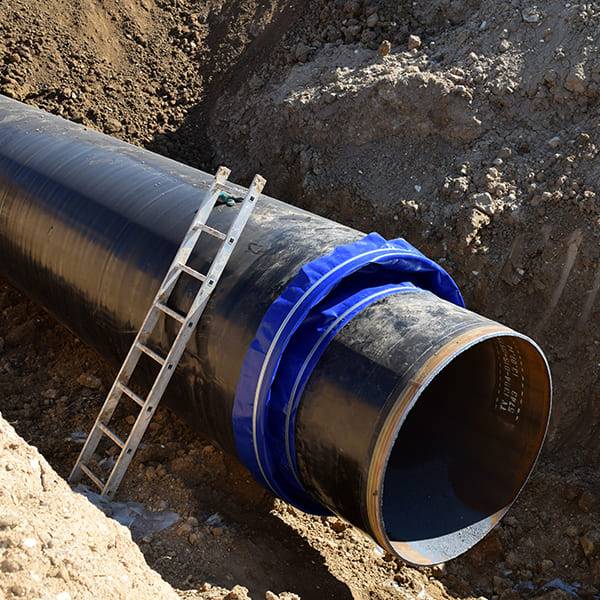

Защитные футляры для труб на подземном газопроводе стеклопластиковые футляр в траншеи для газовой трубы
Футляры защитные для газопроводов
С 2007 года мы разработали, изготавливаем и поставляем разъемные стеклопластиковые защитные футляры нашим Заказчикам.
На 1 января 2020 года более 3300 защитных футляров САФИТ установлены на газопроводах России, Белоруссии и Казахстана, что подтверждает их надежность и высокое качество!
Футляры изготавливаются по ТУ 22.21.10-010-71653326-2017 (полностью идентичному ТУ 2296-010-71653326-2011).
Делаем футляры любой конфигурации и длины (кратно 0,1 метра) согласно проекту Заказчика!
Группа компаний САФИТ является патентообладателем на производство защитных композитных футляров для трубопроводов, нефте- и газопроводов, кабельных и оптоволоконных линий.
Защитный футляр газовой трубы (ЗФГТ) предназначен для защиты трубопроводов, нефте- и газопроводов и кабельных линий от внешних нагрузок и механических повреждений в местах пересечения с подземными сооружениями, а так же для возможного обнаружения и отвода газа в случае повреждения газопровода в пределах защитного футляра.
Материал футляра – стеклопластик. Футляры САФИТ выпускаются двух типов.
Все защитные футляры проходят полный цикл испытаний на прочность и герметичность и обладает 4-х кратным запасом прочности.
Футляры изготавливаются по ТУ 22.21.10-010-71653326-2017 (полностью идентичному ТУ 2296-010-71653326-2011), в соответствии с требованиями СП 62.13330.2011* Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002, прошли сертификацию «ГАЗСЕРТ» и экспертизу промышленной безопасности Федеральной службы по Экологическому, Технологическому и Атомному надзору.
Узнайте цену защитного футляра для трубопровода по Вашим индивидуальным параметрам!
Рассчитать сейчас
Сравнительная таблица преимуществ футляра защитного стеклопластикового САФИТ относительно металлического
Параметры | Футляр стеклопластиковый САФИТ | Футляр металлический |
---|---|---|
Комплект поставки | “под ключ” – со 100% предпродажной готовностью к монтажу на объекте без дополнительных тех. мероприятий | набор материалов – с последующим техпроцессом по изготовлению футляра на объекте с привлечением сложного технического оборудования |
Монтаж | болтовое соединение | резка, сварка, нанесение хим. защиты, сборка |
Среднее время монтажа | 2 часа | 8 часов |
Сварка в процессе монтажа | не требуется | требуется |
Квалификация сборщиков | средняя | высокая |
Вес изделия | малый, в 5 раз легче стали | значительный |
Химическая стойкость | высокая | низкая |
Коррозионная стойкость | высокая | низкая |
Теплопроводность | низкая | высокая |
Электропроводность | нет | высокая |
Применение электро- и химической защиты и изоляции | не требуется | требуется |
Срок эксплуатации | более 40 лет | до 15 лет |
Варианты изготовления защитных футляров ЗФГТ и ФТ
Защитный футляр секционныйна торцевых фланцах
Предназначен для установки на действующие и вновь прокладываемые подземные инженерные системы.
Исполняется в двух моделях:
- ЗФГТ – для подземных газопроводов, верхний кожух футляра оснащен штуцером из нержавеющей стали диаметром 32 мм, с дюймовой наружной резьбой для подсоединения трубки контроля утечки газа. Наличие штуцера в конструкции футляра дает возможность обнаружения и отвода газа в случае повреждения газопровода.
- ФТ – предназначен для защиты подземных коммуникаций: водопроводов, канализации и кабельных сетей.
Состоит из секций различной длины – от 1000 до 5500 мм, угловых элементов и концевых секций, что позволяет изготавливать защитный футляр любой конфигурации по требуемым характеристикам заказчика.
Фланцевые соединения фиксируются болтами из нержавеющей стали, между фланцами прокладывается уплотнитель.
Минимальная длинна футляра 1000 мм.
D футляра (внутренний), мм | от 159 до 1624 |
Толщина стенки, мм | от 5 до 16, может быть увеличена по желанию заказчика |
Соединение | фланцевое (болт, шайба, гайка) |
Комплектация | кожухи верхний и нижний, центраторы, уплотнитель, крепежные элементы, штуцер |
Дополнительная комплектация
Купить ковер газовый можно в комплекте с защитным футляром или отдельно.
Узнать больше
Композитные отводы для секционного футляраНа изогнутых трубо- и газопроводах применяется защитный футляр оснащённый стеклопластиковыми отводами.
Способ изготовления отводов и переходных элементов соответствует стандартной технологии производства композитных футляров.
По техническому заданию заказчика отводы и переходные футляры могут быть выполнены в различных конфигурациях.
Угол отвода, град | |
D базового отвода (внутренний), мм | 426, 530 |
D переходного футляра, мм | от 150 до 350 |
Соединение | фланцевое (болт, шайба, гайка) |
Толщина стенки, мм | 7-8 |
Комплектация | аналогично футлярам |
Сертификаты и техническая документация
Сертификат соответствия ГАЗСЕРТ
Сертификат соответствия на модель «ФТ»Разрешение на применение устройств в Республике Казахстан
Разрешение Ростехнадзора
Письмо сертификационного центра
Экспертиза промышленной безопасности
- Технические условия (ТУ 22. 21. 10-010-71653326-2017). Футляры защитные для подземных стальных и полиэтиленовых газопроводных труб;
- Технические условия (ТУ 22.21. 10-012-71653326-2017). Футляры защитные для подземных инженерных коммуникаций;
- Инструкция по монтажу;
- Руководство по эксплуатации.
Предоставление документации возможно по запросу
в технический отдел
Отправить запрос
Типоразмеры и диаметры защитных футляров ЗФГТ, ФТ
Маркировка футляров защитных САФИТ: ЗФГТ-ХХХХ «Защитный Футляр Газовой Трубы с условным типоразмером ХХХХ» (например ЗФГТ-300, 300 – условный типоразмер футляра, обозначающий его однозначное сопряжение с диаметром защищаемого отрезка трубопровода). Аналогичная маркировка применяется на футлярах марки ФТ: ФТ-ХХХХ. Маркировка нанесена по центру на верхнем кожухе футляра.
Длина и конфигурация сборного футляра защитного может быть любой и выполняется в соответствии с проектом Заказчика с шагом длины, равным 0,1 метра.
В таблице приведены значения основных характеристик защитных футляров ЗФГТ и ФТ.
Типоразмер футляра ЗФГТ-ХХХХ и ФТ-ХХХХ | Диаметр трубы с изоляцией Dт, мм | Диаметр футляра Dф в рабочей области, мм | Вес футляра, кг/метр |
---|---|---|---|
ЗФГТ-150 / ФТ-150 | 50 – 80 | 159 | 11 |
ЗФГТ-200 / ФТ-200 | 89 – 123 | 219 | 12,5 |
ЗФГТ-250 / ФТ-250 | 125 – 174 | 273 | 14,5 |
ЗФГТ-300 / ФТ-300 | 180 – 237 | 325 | 16,1 |
ЗФГТ-350 / ФТ-350 | 250 – 291 | 377 | 17,6 |
ЗФГТ-400 / ФТ-400 | 300 – 335 | 426 | 19,5 |
ЗФГТ-500 / ФТ-500 | 343 – 435 | 530 | 23,8 |
ЗФГТ-600 / ФТ-600 | 450 – 560 | 720 | 63,2 |
ЗФГТ-1000 / ФТ-1000 | 630 – 820 | 1024 | 92,3 |
ЗФГТ-1200 / ФТ-1200 | 842 – 930 – 1048 | 1220 | 100 |
ЗФГТ-1500 / ФТ-1500 | 1175 – 1256 | 1424 | 129 |
ЗФГТ-1700 / ФТ-1700 | 1420 | 1624 | 138 |
Варианты установки защитных футляров для газопровода при пересечении инженерных коммуникаций
Расположение защитного чехла под автомагистралью
СНиП 42-01-2002 “Газораспределительные системы”
п. 5.2.1 В местах, где предусматривается движение транспорта и сельскохозяйственных машин, прокладка газопроводов осуществляется на глубине не менее 0,8 м до верха газопровода или футляра.
п.5.5.2 Прокладку подземного газопровода в местах пересечений с автомобильными дорогами I-IV категорий, а также магистральными улицами общегородского значения, следует производить в футлярах. В других случаях вопрос о необходимости устройства футляров решается проектной организацией.
Защитный кожух под трамвайными путями
СП 42-101-2003 “Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб”
п.4.53 Футляры для газопроводов следует предусматривать для защиты газопровода от внешних нагрузок, от повреждений в местах пересечения с подземными сооружениями и коммуникациями, а также для возможности ремонта и замены, обнаружения и отвода газа в случае утечки. При этом в местах пересечения газопровода с каналами тепловых сетей, а также на переходах через железные дороги общей сети, рекомендуется предусматривать футляры.
Защита газопровода под железной дорогой
СНиП 32-01-95 “Железные дороги колеи 1520 мм”
п.8.12 При подземной прокладке в месте пересечения трубопроводы заключают в защитную трубу (канал, тоннель), концы которых на пересечениях с трубопроводами, транспортирующими взрыво- и огнеопасные продукты (нефть, газ и т.п.), располагаются с каждой стороны не менее чем в 50 м от подошвы откоса насыпи или бровки откоса выемки, а при наличии водоотводных сооружений – от крайнего; на пересечениях с водопроводами, линиями канализации, тепловыми сетями – не менее 10 м.
Монтаж защитного футляра на трубу газопроводаЗащитный футляр для газопровода собирается из двух стеклопластиковых кожухов – нижнего и верхнего, стянутых между собой болтами из нержавеющей стали с применением резинового уплотнителя. Внутри защитного футляра на трубу газопровода устанавливаются стеклопластиковые центраторы с шагом 980 мм. На расстоянии 500 мм от торца в верхней части заформован стальной штуцер D=32мм с дюймовой наружной резьбой для подсоединения трубки контроля утечки газа.
Что-то пошло не так… Скачайте видео
Испытания футляров на механическую прочность и герметичность
Прочность. Опытный образец нагружается через стальные ложементы вертикальной нагрузкой 5.8, 8.7, 11.6 тс. На каждом этапе выполняется визуальный контроль поверхности на наличие повреждений. При нагружении фиксируют величину нагрузки в момент контакта футляра защитного с центраторами.
Внешний вид и комплектовка защитных футляров для газопроводов и трубопроводов
В комплект поставки входит: болты из нержавеющей стали, центраторы разборные, уплотнители резиновые.
Фото и видео вариантов сборки и монтажа футляров защитных ЗФГТ
Видео сборки футляра защитного разъемного ЗФГТ
Контрольная сборка в цехе футляра ЗФГТ-НР
youtube.com/embed/-VIvlaSSxug?rel=0″ frameborder=”0″ allowfullscreen=””/>Контрольная зачековка в цехе футляра ЗФГТ-НР
Москва
4 фото
Тула
3 фото
При сборке для удобства рекомендуем использовать струбцины. Затяжка болтов производится равномерно от центра к концам футляра.
Еще больше информации смотрите на нашем сайте gazcase.ru »
