Холодные фрезы | Технологии | Wirtgen

Холодные фрезы служат для быстрого и эффективного срезания асфальтового и бетонного покрытия. При этом они создают ровное основание заданного профиля для укладки нового слоя износа равномерной толщины. Послойное срезание позволяет при этом отделять и селективно рекуперировать различные типы смесей.

Подробнее о принципе работы и технических компонентах технологии холодного фрезерования. Познакомьтесь с различными типами холодных фрез и узнайте подробную информацию о машинах с фронтальной и задней погрузкой.

Компоненты современной большой фрезы

Малые фрезы обеспечивают высокую маневренность и универсальность. Малые фрезы на колесном ходу используются для фрезерования небольших по площади поверхностей, а также для точного фрезерования в условиях ограниченного пространства. Фрезерный барабан расположен в хвостовой части машины.

Точная, интуитивная система нивелирования LEVEL PRO PLUS

Эффективный многофункциональный подлокотник

Идеальный обзор, комфорт и эргономичная конструкция

Эффективное рулевое управление

Динамичное и быстрое маневрирование

Быстрый поворот правого заднего колеса

Исключительная технология фрезерования повышает производительность

Высокая грузоподъемность для достижения максимальной производительности

Оптимальное распределение массы обеспечивает высокое тяговое усилие

Наилучшая производительность в своем классе

Компоненты современной большой фрезы

Компактные фрезы сочетают в себе преимущества технологий малых и больших фрез и отличаются исключительно универсальным применением. Легкие, маневренные машины с фронтальной загрузкой используются в условиях ограниченного пространства и благодаря своей мощности обеспечивают широкий диапазон применения. Они предлагаются как на колесном, так и на гусеничном ходу.

Высокоточное интуитивное нивелирование LEVEL PRO PLUS

Универсальный мультифункциональный подлокотник

Непревзойденная концепция обзора

Комфорт и эргономика площадки машиниста

Быстрое смещение правого заднего колеса / гусеничной тележки в положение спереди или сбоку фрезерного барабана

Быстрое и точное маневрирование

Высокая производительность фрезерования в любой ситуации

Высокая производительность и эффективная погрузка сфрезерованного материала

Максимальная производительность благодаря мощному двигателю

Высокое тяговое усилие при оптимальном весе

Компоненты современной большой фрезы

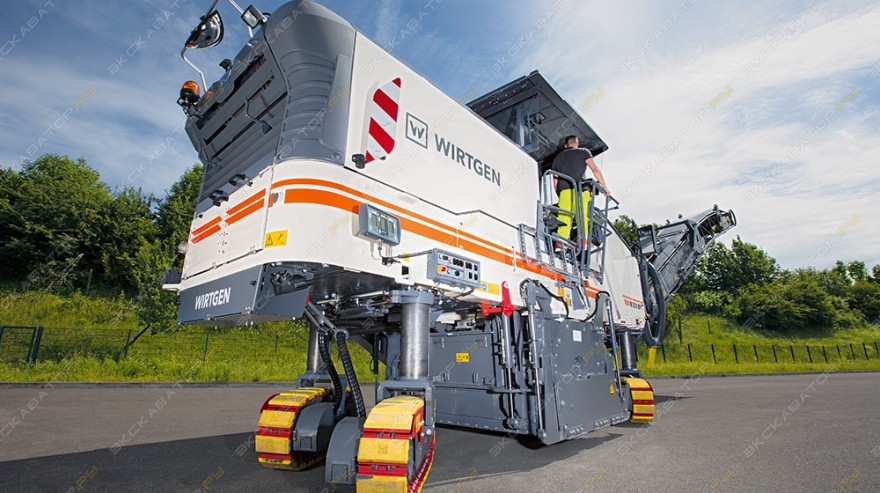

Благодаря высокой производительности фрезерования большие фрезы идеально подходят для ремонта больших по размерам площадей. Машины с фронтальной загрузкой оснащены четырьмя гусеничными тележками с гидравлическим приводом, которые позволяют регулировать высоту и угол поворота, а также расположенным по центру под машиной фрезерным барабаном.

Интуитивный интерфейс MMI

Универсальная система нивелирования LEVEL PRO ACTIVE высокой точности

Высокая надежность

Экологически безопасная технология

Полностью оснащенная площадка машиниста

Непревзойденная технология фрезерования

Инновационная система MILL ASSIST

Сниженный расход топлива

Преимущества технологии холодных фрез

Холодное фрезерование является признанным во всем мире методом и не имеет себе равных с экономической и экологической точки зрения. Благодаря уникальному опыту и ноу-хау в области технологии фрезерования WIRTGEN постоянно расширяет спектр сфер применения холодного фрезерования. Таким образом, лидер инноваций WIRTGEN разрабатывает – часто совместно с клиентами – практические, эффективные решения, что позволяет компании всегда предлагать подходящие технологии для непростых сфер применения.

Разнообразное, эффективное применение

Различные фрезерные барабаны, как, например, барабан для чистового фрезерования или фрезерный барабан Eco-Cutter, позволяют выполнять различные фрезерные работы по восстановлению асфальтового покрытия. Кроме того, специально оборудованные холодные фрезы также могут использоваться для фрезерования бетона или скальной породы. Примерами применения фрезерования скальных пород являются профилирование трасс, опускание железнодорожного полотна или подошвы туннелей. Другие специальные модификации позволяют машинам фрезеровать на крутом склоне с углом откоса 35° на водохранилищах, каналах и водохранилищах компенсированного регулирования. Нередко холодное фрезерование также применяется в области трубопроводного строительства для создания траншей, канавок или желобов. Одним словом, спектр применения холодных фрез очень широк.

Соответствующие требованиям холодные фрезы для любого рынка

Каждый рынок уникален и характеризуется особенными потребностями. С целью удовлетворить эти потребности с помощью индивидуальных решений и техники, WIRTGEN предлагает обширную линейку продукции: ассортимент техники для холодного фрезерования вобрал в себя множество вариантов, оптимально отвечающих различным требованиям рынка. Многолетний, ориентированный на клиентов опыт WIRTGEN в сфере разработок является гарантом инновационных решений, отвечающих требованиям рынка.

Учитывая различия в законодательстве относительно ширины дорог, максимально допустимого транспортировочного веса и максимальных значений выбросов, а также различия в региональном климате и инфраструктуре, WIRTGEN всегда предлагает экономичные решения, основанные на ведущих технологиях.

Например, в Японии полосы проезжей части часто приходится фрезеровать заподлицо без возможности разворота машины. Для этих целей W 200 Hi располагает нулевой кромкой с обеих сторон фрезерного барабана. Кроме того, холодная фреза W 200 Hi оснащена самым современным двигателем, отвечающим действующей в Японии норме токсичности ОГ US Tier 4f.

Машинные технологии, не наносящие ущерба окружающей среде

Компания WIRTGEN вносит большой вклад в активную защиту окружающей среды и сохранение природных ресурсов. Срезанный фрезерованием материал становится ценным строительным материалом и на 100% повторно используется в производстве асфальтобетонных смесей. В зависимости от выполняемой задачи большие фрезы с концепцией двойного двигателя позволяют отключить второй двигатель для экономии дизельного топлива и снижения выбросов. Наши топливосберегающие дизельные двигатели соответствуют действующим международным нормам токсичности ОГ. Инновационная система управления MILL ASSIST позволяет существенно упростить работу машиниста, значительно повысить производительность машины и снизить расход дизельного топлива, выбросы CO2 и уровень шума.

В процессе фрезерования во фрезерном агрегате образуются мелкие частицы материала и водяной пар. WIRTGEN предлагает для дорожных фрез систему отсоса с фронтальной загрузкой, которая значительно уменьшает количество переносимых по воздуху частиц.

Наши холодные фрезы задействованы по всему миру

Устройство холодных дорожных фрез Wirtgen

Принцип работы дорожной фрезы

Процесс фрезерования представляет собой процесс резки дорожного покрытия, который удаляет строительные материалы послойно, и, в то же время, измельчая их. Этот метод характеризуется высокой степенью экологичности, поскольку он позволяет использовать повторно 100% материала.





В сердце каждой дорожной фрезы находится фрезерный барабан, оснащенный режущими инструментами. Пока машина движется в прямом направлении, фрезерный барабан вращается, измельчая материал дорожного покрытия резцами. Фрезерный барабан вращается против направления движения, а это означает, что материал дорожного покрытия удаляется снизу вверх.

Система нивелирования обеспечивает корректную глубину фрезерования.

Чаще всего измельченный материал удаляется из шлифовальной камеры и погружается на грузовики по одноступенчатому или двухступенчатому конвейеру. Существует дополнительная опция, при которой измельченные остатки дорожного материала остаются за машиной в траншее.



Ключевые компоненты фрезерования

Фрезеровочная система

Самая главная рабочая деталь машины — резцы, установленына фрезерном барабане по спирали. Режущий инструмент удаляет дорожный материал в то время, как фрезерный барабан вращается, измельчая дорожное покрытие. Эжекторы направленные на фрезерный барабан облегчают подачу измельченного материала на систему конвейеров. Фрезерный барабан опрыскивается водой во время фрезерования с целью охлаждения режущего инструмента.





Фрезерный барабан работает в полностью закрытом барабанном коробе. Единственное отверстие в барабанной коробе – выход для передачи измельченного материала на конвейерную систему.

Во всех машинах с фронтальной загрузкой, осуществляется дополнительное давление на поверхность дорожного покрытия, чтобы она была измельчена непосредственно перед фрезерным барабаном. Это предотвращает выбивание больших плит из дорожного покрытия.



Система нивелирования

Задача системы нивелирования – гарантировать, что указанная глубина фрезерования сохраняется на заданном уровне, что имеет решающее значение дорожном строительстве.



Система нивелирования непрерывно сопоставляет фактическую глубину фрезерования с предварительно заданными значениями. В простейшем случае фактическая глубина фрезерования измеряется с помощью оптических или механических датчиков сканирования поверхности. Однако, система нивелирования Wirtgen может работать с большим разнообразием различных датчиков. Подробнее про систему нивелировки холодных фрез wirtgen можно прочитать тут: Level Pro.

Автоматическая система нивелирования реагирует быстро и качественно, позволяя быстро компенсировать отклонения от заданного значения.



Система загрузки материала

С помощью системы, состоящей из одного или двух конвейеров, в зависимости от модели фрезы, гранулированный материал срезанного дорожного покрытия загружается в грузовик.



В небольших фрезах с рабочей шириной до 1 метра, конвейер располагается в задней части машины. Он может быть отрегулирован по высоте или по направлению, что позволяет оператору адаптировать машину для работы в разных условиях и полностью загружать грузовик на любой дороге.

Все большие фрезы имеют фронтальную систему загрузки и двухступенчатую конвейерную систему. При этом на первый конвейер поступает размолотый материал дорожного покрытия из фрезерного барабана, а второй конвейер, регулируемый по высоте и направлению, отвечает за загрузку материала в грузовик. Оператор может регулировать параболу загрузки, что позволяет полностью загружать грузовик.

Купить дорожную фрезу Wirtgen Вы можете перейдя по ссылке.

Вернуться назад

Режущие инструменты | Холодное фрезерование

Универсальный резец для холодного фрезерования GENERATION X² впечатляет исключительными характеристиками продукта, такими как оптимизированная износостойкая пластина с уникальным профилем канавки.

Фрезы PCD с износостойким наконечником из поликристаллического алмаза являются идеальным выбором для восстановления поверхностного слоя и (микро) тонкого фрезерования.

ПОКОЛЕНИЕ X² резцы

Универсал для холодного фрезерования

Резцы GENERATION X²  отличаются уникальными характеристиками продукта, которые, прежде всего, значительно снижают эксплуатационные расходы. Благодаря недавно разработанной изнашиваемой пластине со специальным профилем канавки улучшается центрирование и значительно оптимизируются характеристики вращения. Это обеспечивает сохранение высокой режущей способности твердого сплава и гарантирует оптимальное использование твердого сплава. Профиль канавки также снижает продольный износ резцедержателя и увеличивает срок службы до 25 %.

Особенности медиаторов GENERATION X²

Твердосплавный наконечник

Стальной корпус

Изнашиваемая пластина

Профиль канавки

Зажимная втулка

Твердый сплав

является наиболее экономичным решением в качестве режущего материала для неоднородных материалов, фрезеруемых с ожидаемыми резкими пиковыми нагрузками. Таким образом, универсальные твердосплавные резцы GENERATION X² представляют собой оптимальное решение для любого применения, независимо от того, нужно ли вам работать с твердым или мягким асфальтом или фрезеровать бетон.

Анализ затрат

IMPRESSIVE:

• Увеличение срока службы верхней части резцедержателя на 25 % благодаря уникальному профилю канавки на нижней поверхности изнашиваемой пластины GENERATION X² резцов

• Невероятная универсальность хорошо продуманный GENERATION X²  линейка продуктов для широкого спектра специфических требований на стройплощадке

• Высокая эксплуатационная надежность благодаря новой, адаптированной геометрии наконечника из твердого сплава для восприятия максимальных нагрузок и минимизации риска поломки твердого сплава

Фрезерный инструмент PCD

Специалист по восстановлению поверхностного слоя и (микро)чистовому фрезерованию

Фрезерный инструмент PCD идеально подходит для восстановления поверхностного слоя и (микро)чистового фрезерования благодаря своей геометрии и материалам. Они оснащены износостойким наконечником инструмента из поликристаллического алмаза (PCD) с чрезвычайно долгим сроком службы. Небольшой продольный износ обеспечивает оптимальную ровность фрезеруемой поверхности и неизменно высокую подачу.

В зависимости от области применения фрезы PCD являются полезным дополнением к существующему ассортименту резцов с обычными твердосплавными наконечниками.

Особенности режущего инструмента с ПКА

Износостойкий наконечник из поликристаллического алмаза

Головка из баллистического карбида

Прочный стружколомающий стержень

Надежный интерфейс HT22

Фрезерный инструмент PCD : Поликристаллический алмаз (PCD) является оптимальным решением в качестве режущего материала для однородных битумных упаковок, особенно там, где не ожидаются резкие пиковые нагрузки. 9Фрезы 0003 PCD идеально подходят в качестве экономичной альтернативы для восстановления поверхностного слоя толщиной до 8 см и для (микро) тонкого фрезерования.

ТОП-5 основных моментов

Схематическое изображение наконечника PCD

Стальной корпус

Твердосплавная насадка

Наконечник из поликристаллического алмаза

Поликристаллический алмаз

Композитный материал

Твердосплавная подложка

IMPRESSIVE:

• Постоянная форма фрезерования благодаря значительно уменьшенному продольному износу

• Повышение производительности станка благодаря меньшему количеству замен инструмента или его полному отсутствию, а также стабильно высокой подаче станка

• Снижение эксплуатационных расходов благодаря снижению требований к техническому обслуживанию

Parts Media

Всю важную информацию о запчастях WIRTGEN GROUP в формате PDF можно загрузить из нашей библиотеки Parts Media Library.

Загрузить носители деталей здесь

Режущие инструменты | Холодное фрезерование

Универсал среди резцов для холодного фрезерования, 9 шт.0003 GENERATION A²  впечатляет исключительными характеристиками продукта, такими как оптимизированная износостойкая пластина с уникальным профилем канавки.

Фрезы PCD с износостойким наконечником из поликристаллического алмаза являются идеальным выбором для восстановления поверхностного слоя и (микро) тонкого фрезерования.

GENERATION A² резцы

Универсал для холодного фрезерования

GENERATION A² подборщики отличаются уникальными характеристиками продукта, которые, прежде всего, значительно снижают эксплуатационные расходы. Благодаря недавно разработанной изнашиваемой пластине со специальным профилем канавки улучшается центрирование и значительно оптимизируются характеристики вращения. Это обеспечивает сохранение высокой режущей способности твердого сплава и гарантирует оптимальное использование твердого сплава. Профиль канавки также снижает продольный износ резцедержателя и увеличивает срок службы до 25 %.

Особенности выбора GENERATION A²

Оптимальное распределение твердого сплава

Цельнометаллическая геометрия корпуса

Изнашиваемая пластина

Профиль канавки

Зажимная втулка

Твердый сплав

является наиболее экономичным решением в качестве режущего материала для неоднородных материалов, фрезеруемых с ожидаемыми резкими пиковыми нагрузками. Таким образом, универсальные твердосплавные резцы GENERATION A² представляют собой оптимальное решение для любого применения, независимо от того, нужно ли вам работать с твердым или мягким асфальтом или фрезеровать бетон.

Анализ затрат

IMPRESSIVE:

• Увеличение срока службы верхней части резцедержателя на 25 % благодаря уникальному профилю канавки на нижней поверхности изнашиваемой пластины GENERATION A² резцы

• Невероятная универсальность хорошо продуманный GENERATION A²  ассортимент продукции, отвечающий самым разнообразным требованиям, предъявляемым к строительным площадкам

• Высокая эксплуатационная надежность благодаря новой, адаптированной геометрии наконечника из твердого сплава для восприятия максимальных нагрузок и минимизации риска поломки твердого сплава

Фрезерный инструмент PCD

Специалист по восстановлению поверхностного слоя и (микро)чистовому фрезерованию

Фрезерный инструмент PCD идеально подходит для восстановления поверхностного слоя и (микро)чистового фрезерования благодаря своей геометрии и материалам. Они оснащены износостойким наконечником инструмента из поликристаллического алмаза (PCD) с чрезвычайно долгим сроком службы. Небольшой продольный износ обеспечивает оптимальную ровность фрезеруемой поверхности и неизменно высокую подачу.

В зависимости от области применения фрезы PCD являются полезным дополнением к существующему ассортименту резцов с обычными твердосплавными наконечниками.

Особенности режущего инструмента с ПКА

Износостойкий наконечник из поликристаллического алмаза

Головка из баллистического карбида

Прочный стружколомающий стержень

Надежный интерфейс HT22

Фрезерный инструмент PCD : Поликристаллический алмаз (PCD) является оптимальным решением в качестве режущего материала для однородных битумных упаковок, особенно там, где не ожидаются резкие пиковые нагрузки. 9Фрезы 0003 PCD идеально подходят в качестве экономичной альтернативы для восстановления поверхностного слоя толщиной до 8 см и для (микро) тонкого фрезерования.
