Фильтры-отстойники грубой очистки топлива

Из-за постоянных артиллерийских обстрелов, СТО “КОВШ” с 4-го ноября 2022г находится во временно вынужденном отпуске.

Менеджеры с Руководителем Владимиром Николаевичем ([email protected]) , по возможности, на связи.

Связь с соответствующими менеджерами, по WhatsApp. Контакты менеджеров есть на нашем сайте /about/contact.

Оцените фильтры в нашем магазине:

Чтобы снизить загрязненность и обводненность дизельного топлива, его очищают путем длительного отстаивания в хранилищах, а также фильтруют на раздаточных колонках и непосредственно в автомобилях. Причем в автомобильных системах питания предусмотрена многоступенчатая очистка: предварительная — в топливном баке, грубая — в фильтрах грубой очистки и окончательная — в фильтрах тонкой очистки.

Очистка топлива в баке осуществляется уже в момент заправки — с помощью сетчатого фильтра заливной горловины, размер ячеек которого составляет около 0,5 мм.

Для защиты внутренней полости бака от пыли при его «дыхании» в крышках заливных горловин помещаются различные фильтрующие набивки. Целью очистки могут служить, кроме того, разделительные перегородки в баках с зоной отстоя со сливным краником в нижней части бака. На выходе с бака топливо должно попадать в фильтр-отстойник, а после — в подкачивающий насос и фильтр тонкой очистки.

Фильтр грубой очистки топлива ФГО-5

Так, в этой схеме на линии всасывания устанавливаются фильтры с сетчатым фильтрующим элементом, имеющим малое гидравлическое сопротивление и способным задерживать только крупные частицы и воду. На линии низкого давления располагаются последовательно подогрев солярки (в зимнее время рекомендуем установить подогрев топлива перед фильтром грубой очистки) и фильтры тонкой очистки с фильтрующими элементами, соответственно, из войлока или подобного ему материала и бумаги (соответствующей степени фильтрации, зависящей от конструкции топливной аппаратуры).

Но в большинстве случаев, на автомобилях не установлены фильтры грубой очистки, а если и установлены, то чисто символически (рис. 1), для отсечки крупных частичек грязи, чтобы мгновенно не вывести из строя подкачивающий насос. Со временем же абразив, всё-таки, выводит из строя подкачивающий насос.

На современных грузовых автомобилях устанавливают шестерёночные подкачивающие насосы, капризные к износу (Рис. 2), перестающие создавать давление подкачки в режиме запуска…

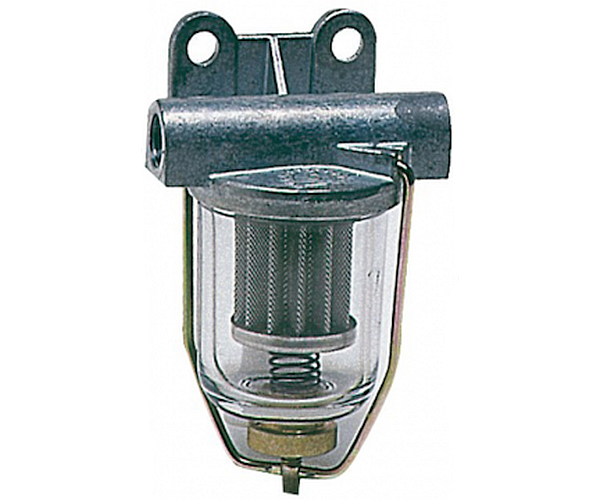

Мы устанавливаем фильтры с прозрачным отстойником, позволяющим контролировать качество топлива и наличие воды. Топливо попадает сразу на дно отстойника, железные примеси улавливаются магнитом, находящимся на дне. Поднимаясь вверх, топливо проходит через сетку, оставляя на ней частички грязи величиной > 50/100/150 мкм (в зависимости от картриджа). По мере загрязнения необходимо откручивать пробку внизу отстойника для слива грязного топлива. При полном загрязнении, фильтр разбирается и чистится, сеточка продувается сжатым воздухом или меняется.

Для двигателей с объёмом двигателя более 10 литров устанавливаем ФГО-5 с пропускной способностью 300 л/час.

СТО «КОВШ». Управляй надёжным!

Рис. 1 – Штатный фильтр грубой очистки “для отмазки”

Рис. 2 - Абразивный износ подкачивающего насоса

отстойник – извлекаем грязь из бензина

Каждая силовая установка машины вне зависимости от того, на каком горючем авто ездит, работает за счет преобразования той энергии, которая выделяется при сгорании топливно-воздушной смели, в энергию, заставляющую двигаться коленчатый вал. Подача горючего в цилиндры осуществляется через сложную систему – систему питания. Так как двигатель и сопутствующие узлы и так подвержены чрезмерным нагрузкам, нужно максимально снизить воздействие внешних факторов на совокупность систем. В частности, нужно очищать топливо, то есть убирать из него все соединения, которые могут нанести вред «сердцу» автомобиля. Для этого и нужен фильтр-отстойник.

  • Как работает фильтр-отстойник
  • Обслуживание фильтра отстойника
  • Замена фильтра отстойника

Как работает фильтр-отстойник

Фильтр-отстойник отвечает за предварительную (грубую) очистку горючего от инородных частит размером более 0,5 мм. В крышке фильтра есть отверстие, куда подается топливо. Внутри корпуса устройства – стакана – расположен центральный стержень, внутри которого есть отверстие, через которое отводиться очищенное горючее. В корпусе есть сливное устройство, которое закрывается специальной пробкой. Кроме того, фильтр-отстойник оснащен такими устройствами, как отражатель и успокоитель. Они формируют с крышкой цельную конструкцию. Успокоитель установлен на дне стакана. Также у фильтра есть сетчатый фильтрующий элемент, расположенный на главном стержне, внутри него залегает материал, поглощающий влагу. Этот элемент фильтра можно снимать. Фильтр-отстойник сконструирован таким образом, чтобы очищать топливо как можно качественнее. Как и у любого элемента,

фильтр-отстойник имеет свои недостатки:

– обслуживать такое устройство достаточно сложно;

– сетчатый элемент фильтра плохо очищает топливо;

– осевшие механические примеси вымываются.

Фильтр-отстойник работает следующим образом. Горючее идет в фильтр через отверстие в крышке, которое предназначено именно для подвода топлива. Отражатель предохраняет сетку фильтрующего элемента от попадания к ней неотстоявшегося бензина или дизеля. Далее происходит стекания горючего по конусообразной поверхности успокоителя через отверстие между внешней кромкой успокоителя и внутренней стенкой корпуса (стакана). Благодаря тому, что поверхность успокоителя конусообразная, топливо стекает равномерно по поверхности стакана. Так как топливный поток теряет скорость, достаточно крупные элементы из горючего оседают на дно стакана. Осевшие механические примеси не вымываются благодаря успокоителю, который, как уже было сказано, установлен на дне корпуса.

Далее горючее идет к сетчатому фильтрующему элементу, который расположен на главном стержне. После этого горючее идет в полость с влагопоглощающим материалом, который находится внутри сетчатого фильтра. После прохождения через оба фильтра в топливе не остается воды и мелких примесей механической природы. Уже чистое горючее поступает в топливную систему через отверстие в главном стержне. Отстой нужно сливать через специальное отверстие в корпусе, которое постоянно закрыто специально сливной пробкой. Ее можно снимать для того, чтобы очищать фильтр. Так как фильтр-отстойник оснащен дополнительным влагопоглощающим материалом, то в топливе не остается влаги, от чего сильно возрастает его качество. Чем лучше и качественнее фильтр-отстойник будет выполнять свою работу, тем дольше прослужит двигатель.

Обслуживание фильтра отстойника

Прежде, чем переходить к обслуживанию систему, нужно определить, где же расположен фильтр-отстойник. Какой бы ни была марка и модель авто, фильтр-отстойник всегда будет расположен около топливного бака. Чтобы найти его точно, просто нужно идти вдоль топливных патрубков, которые идут от бака. По ним Вы гарантировано обнаружите фильтр. Обслуживание фильтра-отстойника заключается в регулярном сливе отстоя. Чтобы это сделать, нужно:

1) Тщательно очистить от пыли и грязи наружную поверхности фильтра;

2) Открутить сливную пробку, слить из фильтра отстой (сигналом к тому, что пробку можно закрывать, является выход уже чистого горючего).

Такую процедуру нужно проводить после того, как двигатель проработает полноценные 60 часов. Через каждые же 960 рабочих часов фильтр нужно промывать. Нужно выполнить следующую последовательность действий:

1) Закрыть краник бака с топливом;

2) Очистить внешнюю поверхность фильтра от пыли и грязи;

3) Отвинтить болты, снять корпус и нажимное кольцо;

4) Вывернуть фильтрующий элемент и снять распределитель;

5) Промыть фильтрующий элемент и распределитель в солярке, после чего их можно будет возвращать на место, причем фильтрующий элемент нужно ключом завернуть до упора;

6)

Стакан фильтра-отстойника нужно промыть, а после проверки целостности прокладки его можно возвращать на место. После того, как фильтр будет промыт, топливную систему можно заполнять горючим.

Замена фильтра отстойника

Прежде, чем произвести замену агрегата, нужно выяснить зачем его вообще менять. Если вовремя не поменять фильтр-отстойник, то произойдет закупорка топливных каналов карбюратора, от чего силовая установка будет работать с перебоями. Плюс ко всему, крупные механические примеси, которые задерживаются именно фильтром-отстойником, играют роль абразивов, которые могут навредить некоторым элементам карбюратора.

Если система питания Вашего автомобиля инжекторная, то наличие некоторых примесей в бензине крайне нежелательно. В подобной системе бензин подается в цилиндры в определенной дозе и под определенным давлением. Топливо дозируется форсункой. В ее конструкцию входят прецизионные пары – обработанные с высокой точностью детали, которые взаимодействуют между собой. Абразивные свойства примесей в бензине могут или повредить поверхность этих пар или же приведет к тому, что эти детали заклинит, из-за чего форсунка выходит из строя.

Самой требовательной к чистоте горючего является система питания дизельного движка. Особенна она тем, что прецизионные пары там есть только и во форсунке, и в ТНВД, посему опасные примеси в горючем могут стать причиной выхода из строя как форсунки, так и наноса. Именно поэтому в систему питания входит топливный фильтр и не один.

Для выполнения работ Вам потребуется:

– набор ключей и отверток;

– защитные перчатки;

– емкость, куда будет слито горючее, находящееся в фильтре;

– компрессор или насос.

Фильтр грубой очистки топлива карбюраторной системы производится следующим образом. Сначала нужно убрать сетку, находящуюся на топливной горловине. В случае чрезмерного ее загрязнения, ее нужно помыть в бензине и продуть с помощью сжатого воздуха. Также нужно прочистить сетку на топливозаборнике, но сначала его нужно извлечь из бака. Ту сетку, которая стоит на впускном штуцере карбюратора, можно прочистить только после того, как штуцер будет откручен.

Если в автомобиле стоит инжекторная система питания, то добрать до фильтра грубой очистки можно только через специальный люк, который установлен в баке. У машин на дизеле фильтр-отстойник нужно отсоединять от системы питания, разбирать, используя ключи, горючее, содержащееся в фильтре, нужно слить в заранее подготовленную емкость, а сам фильтр нужно тщательным образом промыть и продуть. В случае наличия фильтрующего элемента, то подлежит замене.

После того, как Вы замените или промоете топливный фильтр, обязательно проверьте состояние всех крепежных элементов. Сделать все нужно так, чтобы ни в одном месте, где фильтр соединяется с топливной магистралью, не подсасывался воздух или же не протекало само горючее.

Очистка бензина или дизельного топлива крайне важна для обеспечения нормальной и стабильной работы всей системы питания автомобиля. Посему нужно уделять внимание фильтрам, которые делают горючее максимально чистым и безопасным.
