Эвакуаторы конструкция: Конструкция и устройство грузовых эвакуаторов
Типы эвакуаторов для вывозки автомобилей
22 сентября 2020, 23:46 3215
Эвакуаторы предназначены для вывозки автомобилей, которые по каким-либо причинам не могут покинуть место стоянки своим ходом. Такое происходит в случае автомобильной аварии, поломки автомобиля, заболевании владельца транспортного средства, парковки авто на не предназначенном для парковки месте.
Подразделение эвакуаторов
Перевозка обездвиженных транспортных средств – технически сложное и потенциально опасное предприятие, поэтому прежде чем вызвать эвакуатор, следует определиться с его типом. Разные типы имеет свои особенности, ведь спецсредства для эвакуации транспортных средств имеют конструктивные отличия в зависимости от выполняемых ими задач. К ним относится техника имеющая:
- ломаную платформу;
- сдвижную платформу;
- манипуляторы;
- под частичную погрузку;
- для перевозки нескольких единиц ТС.
В зависимости от поставленной задачи выбирается тот или иной тип эвакуатора.
От типа спецтехники зависит цена вызова.

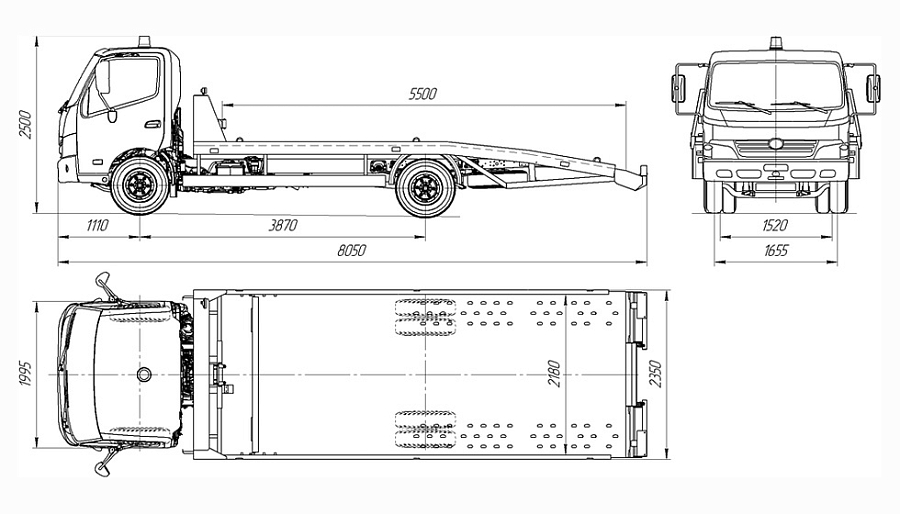

С ломаной платформой
Наиболее распространенный вид. Имеет аппарели, выдвигающиеся для погрузки транспорта. Автомобиль загружается своим ходом или при помощи лебедки. Груз закрепляется на платформе колесными упорами и натяжными ремнями, чтобы избежать падения ТС во время перевозки.
Со сдвижной платформой
Автомобили с АКП и низкой посадкой, перевозят эвакуаторами со сдвижной платформой, которая опускается на землю, как пандус. Эта категория производит эвакуацию легковых автомобилей, внедорожников и микроавтобусов.
ТС подтягиваются на площадку с помощью лебедки, после чего платформа вместе с грузом возвращается в первоначальное положение. Процедура погрузки при такой конструкции выполняется быстрее и проще.
С манипуляторами
Вызывать эвакуатор из этой категории приходится, если нет технической возможности применить первые два типа. Он не нуждается в сдвижной или ломаной платформе.
Наличие манипулятора позволяет быстро погрузить транспортное средство если к нему нет удобного подъезда, или оно находится в труднодоступном месте – съехало с обочины, находится в окружении других автомобилей. Грузоподъемность такого эвакуатора составляет 3 тонны, что ограничивает его применение.
С частичной погрузкой
При необходимости, эвакуация грузового транспорта, автобусов, спецтехники производится эвакуатором с частичной погрузкой. Эта категория характеризуется тем, что на платформу грузится только передняя или задняя часть ТС. Погрузка производится специальными лебедками повышенной мощности, развивающими усилие от 10 до 30 тонн. Эвакуаторы подобного типа комплектуются телескопическими подхватами и фиксаторами для крепления колес перевозимого ТС.
Для перевозки нескольких автомобилей
Такие эвакуаторы применяются, когда имеется необходимость в единовременной перевозке нескольких автомобилей. Это крупное ДТП с большим количеством пострадавших или одномоментная эвакуация нескольких транспортных средств, нарушивших правило парковки (Москва – город, где часто встречаются такие ситуации).
Эти спецсредства имеют усиленную раму, обеспечивающую повышенную устойчивость во время перевозки.
Чтобы избежать аварийной ситуации, производители оснащают такие модели специальной системой безопасности, не позволяющей эксплуатировать технику при превышении максимальной грузоподъемности.
Заключение
Правильное выполнение погрузки, крепления и перевозки транспортных средств позволяет обеспечивать безопасную доставку автомобиля к месту эвакуации.
Типы эвакуаторов
Эвакуаторами называют специализированные транспортные средства, которые предназначены для погрузки, выгрузки и перемещения других транспортных средств. В большинстве случаев они нужны при поломке автомобиля, дорожно-транспортном происшествии, или используются властями для борьбы с нарушителями правил парковки.
← Вернуться к списку эвакуаторов Санкт-Петербурга
Эвакуатор с лебедкой – специализированное транспортное средство для перемещения другого транспортного средства въезд или затягивание, которого на платформу для перевозки осуществляется при помощи лебедки.
Механическая лебедка имеет большую тягу, чем электрическая. Для погрузки крупных автомобилей лучше использовать гидравлические лебедки. Если масса эвакуируемого транспортного средства превысит грузоподъемность эвакуатора, такая лебедка просто остановится, а не выйдет из строя.Наиболее просто и быстро происходит погрузка автомобилей, у которых рабочая ходовая часть. Если колеса транспортного средства, погружаемого на платформу эвакуатора, не функционируют, заблокированы или вовсе отсутствуют, то задействуют в работу специальные подкатные тележки. На платформу эвакуатора с лебедкой можно погрузить автомобиль, имеющий существенные повреждения. Транспортное средство фиксируется на платформе эвакуатора при помощи упоров и специальных затяжных ремней.
Эвакуаторы с лебедкой имеют ограничение по длине транспортного средства, которое они могут перевезти. Если возникает такая проблема, то используют способ транспортировки с частичной погрузкой. При таком методе на платформе будет закреплена только передняя или задняя часть автомобиля.
Этот способ транспортировки нельзя назвать безопасным, так как есть шанс повредить бампер или другие части автомобиля.
Преимущества данного типа эвакуаторов – это очень аккуратная транспортировка даже очень поврежденных автомобилей при полной погрузке и фиксации на платформе, возможность транспортировки и погрузки в независимости от места расположения эвакуационного крюка, возможность погрузки и транспортировки при помощи дополнительного оборудования автомобилей с низкой посадкой, разной шириной колеи и.т.д. Недостатком эвакуатора с лебедкой можно считать то, что его грузоподъемность зависит от шасси, а так же существуют ограничения по длине перевозимого транспортного средства.
Эвакуаторы с гидроманипулятором или эвакуаторы кран-манипуляторы
Эвакуатор такого типа состоит из двух частей – крана и грузовой автомобильной платформы, которые объединены в общий механизм. Оборудованный краном-манипулятором эвакуатор, способен за короткое время загрузить поломанный автомобиль на свою платформу и транспортировать его с места дорожно-транспортного происшествия.
Им также имеется возможность осуществлять транспортировку новых автомобилей, эвакуацию транспортных средств с поломанными замками зажигания, не открывающимися дверями, вышедшим из строя рулевым управлением, со стоящей на блоке коробкой передач, вытаскивание автомобилей из кювета. Эвакуаторы с краном-гидроманипулятором делятся на два вида: эвакуаторы с прямой платформой и краном и эвакуаторы с ломаной платформой и краном.
Эвакуаторы с прямой платформой и краном
Эвакуатор данного вида имеет кран-манипулятор и цельную металлическую платформу прямого типа. Расстояние, на котором можно проводить работы по эвакуации, определяется длинной стрелы полноповоротного крана-манипулятора. Эвакуатор оснащен траверсой (перекладиной), с ее помощью удерживают в горизонтальном положении транспортные средства и грузы с различным расположением центра тяжести. Эвакуатор с прямой платформой отлично справляется с работой в населенных пункта. Это возможно благодаря тому, что в нем доведена до минимального погрузочная и габаритная высоты.
Наличие дополнительных задних стабилизаторов дает возможность полностью применить грузоподъемность крана. Автоэвакуатор с прямой платформой и манипулятором имеет возможность извлекать автомобили из кювета, переносить их через образовавшиеся препятствия или совершать эвакуацию из узкого, тесного пространства, в котором выдвижение платформы невозможно.
Эвакуаторы с ломаной платформой и краном
Такие эвакуаторы оборудованы краном-манипулятором и цельнометаллической платформой ломаного типа с выдвижными аппарелями и электрической лебедкой. Платформа такого типа эвакуаторов имеет двойной перегиб. Расстояние, на котором можно проводить работу определяется длинной стрелы полноповоротного крана-манипулятора. Эвакуаторы этого типа оснащены траверсой, с ее помощью удерживают в горизонтальном положении грузы с различным расположением центра тяжести. Этот тип эвакуаторов является самым экономически выгодным.
Эвакуаторы со сдвижной платформой
Эвакуаторы этого типа оборудованы сдвижной платформой с электрической или гидравлической лебедкой.
Дополнительно они комплектуются подкатными тележками, дополнительными аппарелями, комплектом крепежных ремней с натяжными устройствами. Они прекрасно подходят для транспортировки автомобилей с маленьким клиренсом или автоматической коробкой передач. Основное отличие таких эвакуаторов – это тип платформы, которая имеет свойство перемещаться. Передвижение сдвижной платформы эвакуатора происходит по средствам работы специальных гидроцилиндров. Во время загрузки неисправного транспортного средства платформа приподнимается. Это необходимо для достижения выгодного наклона во время въезда поврежденного автомобиля, а после этого транспортное средство затягивается при помощи лебедки. Грузоподъемность эвакуаторов подобного типа, позволяет транспортировать не только легковые автомобили, но и микроавтобусы, внедорожники. Отличительной чертой этого типа эвакуаторов от эвакуаторов с ломаной платформой и лебедкой состоит в отсутствии выдвижных аппарелей, это значительно повышается скорость погрузочно-разгрузочных работ.
Также эвакуаторы этого типа имеют малые общие габариты, что очень удобно в большом городе.
Эвакуаторы с частичной погрузкой
Этот тип автоэвакуаторов необходим для транспортировки грузовых транспортных средств, прицепов, тяжелых автобусов. Метод частичной погрузки заключается в поднятии передней или задней оси эвакуируемого автомобиля на платформу. Эвакуаторы этого вида оснащаются насадками различных типов и размеров, это необходимо, для того чтобы зацепить любое транспортное средство, микроавтобус, автобус, грузовой автомобиль за элементы подвески, мост или раму. Эвакуаторы этого типа оборудуют гидравлическими или электрическими лебедками для подтягивания на платформу эвакуируемого автомобиля.
Недостатком является сложность при вывозе автомобиля из труднодоступных мест, например узких улиц или подземных парковок. Эвакуатор с частичной погрузкой имеет ограниченную используемость, так как во время эвакуации транспортируемый автомобиль частично контактирует с дорогой, что может привести к его повреждению.
Автоэвакуаторы с частичной погрузкой находят свое применение в крупных городах для борьбы с нарушителями правил парковки. В случаях, когда транспортное средство стоит на ручном тормозе, эвакуация с частичной погрузкой осуществляется с использованием специальных колесных насадок, которые крепятся на заднем мосте машины. Насадки дают возможность избежать повреждений и при этом выполнить транспортировку.
Двухэтажные эвакуаторы
Этот тип эвакуаторов имеет конструкцию в два этажа, которая дает возможность транспортировки одновременно двух транспортных средств различной массы. В ней обязательно наличие опорной рамы, которая повышает устойчивость эвакуатора при перевозке и обеспечивает безопасность автомобиля, который расположен на нижнем ярусе. Верхняя платформа эвакуатора может быть ломаного типа, это дает возможность достигать более низкой габаритной высоты, а так же центра тяжести автовоза в загруженном состоянии.
Перейти к списку эвакуаторов Санкт-Петербурга →
Историческая справка
Эвакуатор был изобретен в 1916 году Эрнестом Холмсом Старшим, в Чаттануга штат Теннеси.
Вдохновило его на изобретение происшествие, в результате которого автомобиль из ручья пришлось вытаскивать, используя блоки, канаты и силу 6-ти человек. Сегодня в Чаттануге существует музей «The International Towing & Recovery Hall Of Fame and Museum», экспонатами которого являются отреставрированные эвакуаторы, инструменты, игрушки и сувениры, на тему буксировки, грузового автомобилестроения, оборудования для эвакуаторов.
