Экскаватор Ковровец ЭО-4225А-07 технические характеристики
индустрия »
Спецтехника »
Экскаваторы »
Ковровец

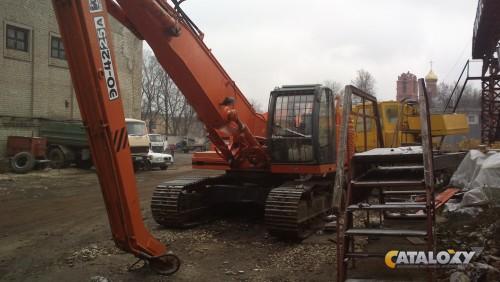

Экскаватор гусеничный Ковровец ЭО-4225А-07 изготовлен ОАО «Экскаваторный завод Ковровец». Данное предприятие является одним из крупнейших в РФ по производству
Экскаватор Ковровец ЭО-4225А-07 технические характеристики:
- Габариты:
- длина техники для транспортировки 10250 мм;
- высота техники для транспортировки 3300 мм;
- высота по крыше 3000 мм;
- база 3700 мм;
- длина ходового устройства 4560 мм;
- ширина гусениц 600 мм/750 мм/900 мм;
- ширина ходового устройства 3000 мм/3150 мм/3600 мм;
- просвет под ходовым устройством 460 мм;
- радиус задней части платформы 3280 мм;
- просвет под платформой 1100 мм;
- колея 2400 мм;
- ширина платформы 3000 мм;
- высота гусениц 990 мм.
- Двигатель:
- тип – дизельный;
- производитель ЯМЗ;
- модель 238ГМ2;
- мощность 170 л. с. или 125 кВт.
- Эксплуатационный вес 26450 кг.
- Напряжение в сети освещения 24 В.
- Гидравлическая система:
- давление в приводе хода 25 МПа;
- давление в приводе платформы 22 МПа;
- давление в приводе оборудования 28 МПа;
- производительность 2х200 л/мин.
- Скорость передвижения:
- низкая 1,7 км/ч;
- высокая 4,2 км/ч.
- Тяговое усилие 21 тс.
- Преодолеваемый наклон 35 градусов.
- Количество оборотов платформы за минуту 9,1.
- Давление на опорную поверхность:
- 0,55 кг/см2 при ширине гусениц 600 мм;
- 0,44 кг/см2 при ширине гусениц 750 мм;
- 0,38 кг/см2 при ширине гусениц 900 мм.
Экскаватор Ковровец ЭО-4225А-07 технические характеристики применяемого оборудования:
- Вместительность ковша 0,6-1,42 м3.
- Характеристики при наличии рукояти длиной 2900 мм:
- высота отгрузки 5150 мм;
- высота выкапывания 7700 мм;
- глубина выкапывания 6000 мм;
- радиус выкапывания 9300 мм.
- Характеристики при наличии рукояти длиной 4360 мм:
- высота отгрузки 5400 мм;
- высота выкапывания 7000 мм;
- глубина выкапывания 7300 мм;
- радиус выкапывания 10300 мм.
Данный экскаватор производится с 1999 года. Он предназначается для выкапывания и засыпки ям, каналов, котлованов, траншей, а также погрузки грунта.
Экскаватор гусеничный Ковровец ЭО-4225А-07 характеризуется следующими достоинствами:
- высокий уровень производительности;
- большая площадь остекления кабины оператора, обеспечивающая хорошую обзорность рабочей зоны;
- длительный период эксплуатации;
- легкость управления;
- надежность, безопасность;
- комфортабельность рабочего места;
- ремонтопригодность, легкость техобслуживания.
