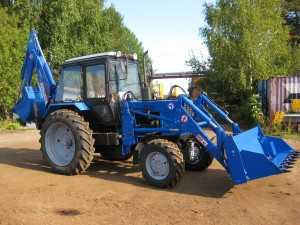

Экскаватор-погрузчик эо-2626 технические характеристики

Универсальный экскаватор-погрузчик ЭО-2626 обладает большими функциональными возможностями. Это машина, которую выгоднее купить, чем брать в аренду, по той причине, что для нее всегда найдется работа. А еще – из-за невысокой стоимости и сравнительно небольших эксплуатационных расходов.

Эта спецтехника так и задумывалась советскими инженерами, чтобы довольно неплохие технические характеристики подкреплялись высокой экономичностью и легкостью ремонта.

В результате ЭО-2626 получился пригодным для решения большинства задач в строительстве, промышленности и сельском хозяйстве. Он простой в управлении и обслуживании. Высокая проходимость дает возможность работать в условиях бездорожья. А двигатель с небольшим расходом топлива позволяет использовать его на объектах, разбросанных на значительной территории – постоянные переезды по рабочим точкам не слишком влияют на рентабельность машины.

Наличие фронтального ковша значительно расширяет возможности ЭО-2626. Он может грузить не только песок или щебень, но также другие сыпучие, а главное, расползающиеся или расплывающиеся материалы: опилки, щепу, торф, жмых, силос. Поэтому на мелиоративных работах или в сельском хозяйстве такая спецтехника применяется не реже, чем в строительстве. Экскаватор хорошо справляется с грунтами I – IV категорий. А дополнительное навесное оборудование превращает ЭО-2626 в универсал, с помощью которого выполняется большинство строительных и дорожных работ.

Достоинства ЭО-2626

Не боясь ошибиться, можно смело говорить о том, что ЭО-2626 является одним из лучших в своем классе. Чтобы убедиться в этом, достаточно перечислить его положительные качества:

Малая себестоимость. Если посчитать отношение производительности труда к эксплуатационным расходам, то окажется, что ЭО-2626 – в группе лидеров не только среди советских образцов, но также и западных. В отношении последних это не удивительно. Импортная техника имеет высокую производительность, но у нее слишком дорогие запчасти и обслуживание.

Запасные части на ЭО-2626 – дешевые и доступные. Экскаватор отличается высокой ремонтопригодностью. 98% поломок устраняются оператором прямо на рабочем месте. Средний простой составляет всего 28 минут. Имея в парке подобный экскаватор-погрузчик, можно не беспокоиться о затратах на сервис, потерянном рабочем времени или проблемах с запчастями.
Базовое шасси (трактор МТЗ-82) отличается высокой проходимостью, выносливостью и надежностью. Речь идет не только о бездорожье. Импортная спецтехника перегревается в жару, при большом запылении требует частой замены дорогих фильтров, при затяжной непогоде увязает в грязи. А «двадцать шестой» спокойно работает!
В качестве сменного оборудования на ЭО-2626 можно навесить кран с крюком, гидромолот или бульдозерный отвал. Это значительно расширяет возможности машины.

Оборудование ЭО-2626 может работать через гидрораспределитель, либо трактора, либо экскаватора. В результате, если оператор находится вне кабины, действия выполняются с большой точностью. На прочей аналогичной технике для этого нужны дорогие и ненадежные системы видеонаблюдения, работающие в паре с бортовым компьютером.

Недостатки ЭО-2626

Говоря о недостатках экскаватора-погрузчика ЭО-2626, надо отметить одну общую особенность. Почти все они не следствие простоты и дешевизны модели, а всего лишь результат неграмотной эксплуатации:

Порывы шлангов гидросистемы. Здесь имеет место банальное нарушение требований ТО. Как показывает практика, на периферии шланги, даже протертые до корда, не меняют до тех пор, пока они не лопаются.
Рычаги управления гидрораспределителем, во время работы, могут выскакивать из своих гнезд. Это промах изготовителей.
На морозе двигатель запускается с трудом. Подобные отзывы отмечены в тех случаях, когда машина эксплуатируется в северных регионах. Здесь трудно предъявлять какие-то претензии к производителю, потому что ЭО-2626 рассчитан на минимальную температуру окружающего воздуха – 25 град С. Северное исполнение не предусмотрено.

Недостаточная мощность двигателя. Почти все такие жалобы возникают из-за того, что эксплуатационщики не потрудились заглянуть в раздел инструкции «Технические характеристики». А потому стараются выжать из «двадцать шестого» больше, чем можно. Например, пытаются поднять двухтонную плиту.
Молодые операторы плохо справляются с управлением. Очень может быть, потому что ЭО-2626 – это труженик. И человек в его кабине тоже должен работать, проявлять элементарную сообразительность, иметь чувство ответственности. Тот, кто привык в тракторе щелкать джойстиками и слушать музыку в наушниках, надеясь, что бортовой компьютер за него все сделает, с такой машиной не справится.

Характеристики ЭО-2626, производства Пинского завода средств малой механизации:

Базовое шасси: «Беларусь», МТЗ 82.1 / МТЗ 92П, колесный, 4 х 4
Мощность двигателя (л.с. / кВт): 82 / 60
Расход дизельного топлива при работе, л/ч: 5,0
То же, при движении с наибольшей скоростью, л/ч: 10,0
Количество передач (вперед / назад): 17 / 4
Максимальная скорость (вперед / назад), км / час: 32 / 25
Снаряженная масса, кг: 6900
Габаритные размеры в транспортном положении (ДШВ), мм: 7900 х 2400 х 3900
Максимальный уклон (на твердом сухом грунте), град: 13
Наибольший клиренс, мм: 19
Давление в гидросистеме, МПа: 16,0
Номинальная грузоподъемность, кг: 800
Объем фронтального ковша, куб. м: 0,63
Наибольшая высота выгрузки ковша, м: 2,6
Ширина по режущей кромке ковша, м: 2,0
Радиус копания, м: 5,2
Глубина копания, м: 4,1

Высота выгрузки обратной лопаты, м: 3,5
Длительность рабочего цикла экскаватора, сек: 16
Доп. оборудование – узкий ковш (ширина / объем), мм / куб.м: 330 / 0,1
Доп. оборудование – гидромолот НМ-120 (энергия / частота удара), Дж / мин-1: 500 / 720

Вывод

Экскаватор-погрузчик ЭО-2626 – это один из лучших образцов советской спецтехники. Дешевый, простой, надежный, ремонтирующийся в полевых условиях. Ему не нужен специально подготовленный оператор, со знанием бортового компьютера. Лучше посадить за рычаги ответственного человека, умеющего думать – и машина быстро окупит все вложения.

Видео: Аренда спецтехники и услуги грузоперевозки без посредников!

perevozka24.ru

технические характеристики, каталог, запчасти (отзывы, цена)

Экскаватор-погрузчик ЭО-2626 – это многофункциональная универсальная модель автотехники, имеющая высокую проходимость по бездорожью. Модель оснащена челюстным перегрузочным ковшом, позволяющим использовать технику для выполнения любых земляных работ.

ЭО 2626 устройство

Экскаватор эо 2626 это продукт усовершенствования маломощных пневмоколесных тракторных агрегатов и погрузчиков фронтального типа. Экскаватор эо 2626 – это многофункциональные высокоманевренные агрегаты.

Многофункциональная модель ЭО 2626 наделена колесами для осуществления передвижения. С помощью челюстного ковша экскаватор эффективно захватывает расплывающейся или расползающийся грунт, что делает модель незаменимой при проведении мелиоративных работ. Благодаря усовершенствованному экскаваторному ковшу модель прекрасно справляется с грунтами I–IV категорий. Наличие в приборе бульдозерного отвала, позволяет выполнять планировочные работы.

Автотехника оснащена большим количеством навесных приспособлений, позволяющих значительно расширить функциональные возможности аппарата. Эо 2626 запчасти:

Спец ковш узкой конструкции, предназначенный для выкапывания нешироких канав.

погрузочные ковши;
грейфер;
крановая подвеска;
гидромолот;
вилы грузовые;
рыхлитель однозубый;
приспособление для укладки камней;
буровое приспособление;
обратная лопата со смещением оси рытья, предназначенная для выполнения выкапывания котлованов и траншей вблизи построек.

Замену дополнительного оборудования может производить машинист, находясь на стройплощадке.

JCB 220: технические характеристики, сфера применения.
Обзор экскаватора — погрузчика JCB 5CX на этой странице.

Гидросистема ЭО 2626

Модель оснащена усовершенствованнымвосьмисекционным гидроусилителем, имеющим встроенные предохранительный и кавитационный клапаны. Наличие этих клапанов позволяет модели точно выполнять экскавационныезадачи и оберегает агрегат от возможных механических повреждений из-за ошибок оператора. Прибор наделен возможностью быстрой установки секции для дополнительных приспособлений.

Два рычага, имеющие четыре позиции для работы, расположенные на задней панели управления, осуществляют мягкое и точное управление обратной лопатой, позволяя при этом совмещать операции.

Погрузочное оборудование управляется при помощи специального джойстика, находящегося под рукой у оператора на правой боковой панели.

Технические характеристики

Список характеристик экскаватора:

Расход топлива — 5,0 л/ч во время выполнения работ, и 10,0 л/ч во время передвижения на максимальной скорости.
Тип двигателя — МТЗ, 82 л.с., работающий на дизельном топливе.
Максимальная скорость: 32 км/ вперед и 25 км/ч назад.
Количество трансмиссионных передач — 17 вперед и 4 заднего хода вперед.

Преодолеваемый уклон — 13 по сухому грунту.
Клиренс, не менее — 190 мм.
Грузоподъемная способность – 800 кг максимум.
Рабочее давление гидросистемы – 16 Мпа +-1.
Тип ковша экскаватора – обратная лопата.
Максимальная глубина рытья– 4100 мм.
Максимальная высота выгрузки – 3500 мм.
Максимальный радиус землекопания– 5200 мм.

Область применения

Благодаря своим конструкционным особенностям экскаватор погрузчик эо 2626 справляется с любым типом грунта, и осуществляет более сложные погрузочные/разгрузочные типы работ. С его помощью производят погрузочные/разгрузочные операции с сыпучими и крупногабаритными кусковыми материалами.

Экскаватор применяют для выполнения монтажных, грузоподъёмных работ, для зачистки территории от имеющегося на ней: мусора, насыпей земли. В зимний период модель применяется в качестве снегоуборочной техники. С его помощью выполняют зачистку площадок для проведения строительных работ от имеющегося на ней мусора. Данная техника незаменима при рытье котлованов и траншей, даже в условиях низких температур.

Наличие в конструкции дополнительных съемных приборов позволяет экскаватору данной марки заменять любую технику, предназначенную для строительства дорог. Благодаря конструкционным особенностям агрегат с легкостью справляется со строительными, коммунальными и уборочными работами независимо от погодных условий.

Достоинства экскаватора эо 2626:

Высокая производительность.
Невысокая стоимость.
Простота обслуживания и эксплуатации.
Низкая стоимость комплектующих механизмов.
Техническая выносливость модели.
Высокая проходимость в условиях абсолютного бездорожья.
Большое количество съемных комплектующих приспособлений.
Точность выполнения работ.

Недостатки экскаватора эо 2626:

Нарушение целостности гидравлических шлангов, объясняемое несоблюдением правил по обслуживанию и эксплуатации.
Выскакивание рычагов управления из гнезд.
Затрудненный запуск двигателя при низких температурах окружающей среды (ниже -25 С).
Маломощный двигатель.
Отсутствие бортового процессора полуробот.

Экскаватор jcb 4cx: технические характеристики и особенности применения.
Технические характеристики экскаватора — погрузчика JCB 3CX тут.
Полное описание и обзор мини погрузчика JCB 160 находится здесь.

ЭО 2626 отзывы

Большинство клиентов довольны своим выбором спецтехники. Приобретая эо 2626, они получают надежного помощника, который справляется практически с любыми трудностями.

При возведении построек выносливость техники играет немаловажную роль. Похвастаться таким показателем может не каждый агрегат на строительной площадке. При разумном подходе экскаватор показывает поистине высокие результаты своей работы. Его способность справляться как с сыпучим, так и с каменистым материалом не остается незамеченной владельцами при эксплуатации.

Потребители оценили также и способность работы агрегата, как от гидравлического распределителя базового шасси, так и от гидравлического экскаваторного распределителя.
К тому же наличие сменного оборудования не осталось не замеченным, оно позволяет выполнять различные работы при строительстве дорог, при строительстве зданий. Сменное оборудование дает возможность использовать экскаватор не только при проведении строительных работ, но и в для выполнения сельскохозяйственных работ.

Среди положительных отзывов наблюдаются и отрицательные. В большинстве случаев на модель жалуются молодые люди, привыкшие к повышенному уровню комфортности во всех областях нашей жизни. Им не хватает бортового компьютера в агрегате эо 2626, в связи с чем приходится проявлять смекалку во время работы. Молодое поколение привыкло к тому, что в нашей жизни большинство операций выполняет спецтехника, и думать при этом не нужно, необходимо просто найти нужную кнопку и нажать ее. Но при всех положительных сторонах эо 2626 не способен выполнять работу самостоятельно, на нем нужно работать.

Еще одним моментом является несоблюдение правил по эксплуатации и обслуживанию аппарата, в результате чего происходит разрыв гидрошлангов. Если не нарушать сроки и добросовестно выполнять профилактический осмотр оборудования, то такой неприятности можно избежать.
Агрегат прост в управлении и вынослив, а с учетом его невысокой стоимости (цена на эо 2626 находится в пределах 1,2-1,5 млн.руб)и простоты обслуживания ему нет равных. При грамотном подходе техника выполняет абсолютно любые поставленные перед ней задачи и с легкостью заменяет практически любую дорожно — строительную технику.

spectechzone.com

Колесный экскаватор погрузчик ЭО 2626

Предназначение землеройных машин — это механизация погрузочно-разгрузочного цикла, проводящегося при таких работах. Разработанный на базе шасси трактора Беларус, многоцелевой погрузчик экскаватор ЭО 2626 может производить погрузку насыпных материалов, с помощью фронтального погрузочного оборудования, укомплектованного ковшом. Осуществлять транспортировку песка, гравия и других сыпучих фракций к месту погрузки. При использовании планировочного отвала, засыпать траншеи, делать планировку грунтовых дорог и строительных площадок.

Технические подробности и характеристики

Двигатель
Погрузчик оснащён четырёхтактным дизельным двигателем, с непосредственным впрыском топлива. Охладитель двигателя — вода, с рециркуляцией в закрытой системе. Сдвоенный воздухоочиститель обеспечивает надёжную очистку воздуха: сначала сухим фильтром и последующую, масляным инерционно-контактным способом.

Серия двигателя	Д-243
Мощность (кВт / л.с.)	60 / 82
Число цилиндров	4
Объём (см³)	4750
Частота вращения коленвала (об/мин)	2200
Расход солярки (л/ч)	14.5

Трансмиссия и рулевой механизм
Коробка передач с девятью ступенями переключения и подвижными шестернями, позволяет производить переключения под нагрузкой. Между двигателем и КПП находится одноступенчатый понижающий редуктор, позволяющий увеличить число передач, при движении вперёд, до 18. Для движения назад используются 4 передачи.

Вал червячного редуктора рулевого механизма выполнен с косыми зубьями. Это увеличивает площадь соприкосновения вала редуктора со шлицами переднего вала рулевой колонки. Даёт возможность выдерживать повышенные нагрузки, прикладываемые к рулевому колесу. Рулевой механизм снабжён гидроусилителем.

Ходовая часть
Выполнена по полноприводной схеме с двумя ведущими мостами. По конструкции, задние колеса установлены на полуоси конечных передач. Колёса укомплектованы пневмошинами с увеличенным косым протектором.

Колёсная формула		4 х 4
Размер шин (дюймы)	задние	11.2R20
Размер шин (дюймы)	передние	15.5R38
Скорость движения до (км/ч)	назад	32
Скорость движения до (км/ч)	вперёд	25

Гидросистема
Система гидравлики раздельно-агрегатная, с регулированием положения высоты исполнительного органа. Давление нагнетается от шестерёнчатого насоса НШ-100А-3, производительностью 130 л/мин и поддерживается в системе на уровне 14.3 МПа (143 кг/см²). Гидравлический усилитель общего сцепного веса позволяет соединять экскаватор погрузчик ЭО 2626 с другими механизмами, независимо от наличия на них опорных колёс. Местом расположения основного цилиндра и регулятора, выбрана крышка заднего моста, находящаяся под полом кабины. Непосредственно к заднему мосту прикреплён шарнирный четырёхзвенный механизм с раскосами, имеющими регулировку по длине. На этот механизм навешиваются сельскохозяйственные орудия, применяемые для обработки почвы.

Габаритные и эксплуатационные размеры

Размеры габаритные экскаватора погрузчика (мм)	Ширина	7800
	Высота	2500
	Длина	3900
Полный вес (кг)		6600
Высота (мм)	Выгрузки	2500
	Погрузки	3200
Глубина копки (мм)		4100
Радиус копания (м)		5300
Ёмкость ковша (м³)		0.28
Ширина отвала (мм)		2000

Базовая комплектация
В заводской комплектации машина поставляется на основе трактора МТЗ-82, оснащённого двухчелюстным погрузочным ковшом на поворотной раме, объёмом 0.75 м³ и телескопической стрелой с обратной лопатой. Если обратную лопату, смонтировать на стреле определённым образом, её можно использовать, как прямую.

Более новая одноковшовая модель экскаватора погрузчика ЭО 2626ДТ 1 выпускается уже на двух платформах трактора Беларус — это МТЗ-82 и МТЗ-92П. В них изменены конструкции крепёжных устройств, облегчающие установку и работу с дополнительным оборудованием.

Дополнительное оборудование

Выпускаемые дополнительные сменные приспособления насчитывают несколько наименований и предназначаются под определённые виды работ:

Гидромолот;
Грейфер;
Гидроножницы;
Вилы;
Планировочный отвал;
Рыхлитель;
Гидробур.

Гидробур для экскаватора погрузчика ЭО 2626 представляет собой шнек, предназначенный образования разнообразных цилиндрических отверстий в земле, с помощью, поданной под него под давлением воды. Общие данные сведены в таблицу:

Длина шнека с хвостовиком (мм)	1200
Высота режущей части (мм)	780
Диаметр шнека (мм)	150-900
Диаметр хвостовика (мм)	75-270
Вес (кг)	55-115

stroy-plys.ru

Устройство и детали экскаватора ЭО-2621, ЭО-2626 на базе МТЗ

_______________________________________________________________________________________________

Устройство и детали экскаватора ЭО-2621, ЭО-2626 на базе МТЗ-80/82

Экскаватор ЭО-2621, ЭО-2626 на базе трактора МТЗ предназначен для механизации земляных работ в грунтах I–IV категорий и выполнения погрузочных работ.

Экскаватор ЭО-2621 оснащен одновременно ковшом обратной лопаты и бульдозерным отвалом, экскаватор ЭО-2626 – ковшом обратной лопаты и сменным ковшом погрузчика или бульдозерным отвалом.

В зависимости от монтажа обратная лопата может работать как прямая.

Экскаватор ЭО-2621, ЭО-2626 может работать в умеренном климате при температурах от -40 до +400С.

Работать экскаватором в мерзлых грунтах и грунтах выше IV категории можно только после предварительного рыхления грунта.

Конструкция экскаватора экскаватора ЭО-2621, ЭО-2626 предусматривает возможность работы со сменными видами рабочего оборудования.

Экскаватором на базе трактора МТЗ можно выполнять следующие работы:

– ковшом обратной лопаты – рыть траншеи, котлованы в отвал или с погрузкой в транспорт;

– ковшом прямой лопаты – разрабатывать мелкие забои, возводить насыпи, производить погрузку;

– бульдозерным отвалом – выполнять легкие планировочные и зачистные работы;

– грузоподъемным устройством – выполнять монтажные и погрузочно-разгрузочные работы;

– погрузочным устройством – выполнять погрузочные работы сыпучих материалов.

Основные компоненты экскаватора ЭО-2621, ЭО-2626 на базе трактора МТЗ

Экскаватор ЭО-2621, ЭО-2626 состоит из следующих основных частей:

– базового трактора МТЗ-82;

– рамы с поворотной колонкой;

– навесного экскаваторного оборудования;

– бульдозерного отвала (ЭО-2621) или сменного погрузчика и бульдозерного отвала (ЭО‑2626).

С экскаватором поставляется комплект ЗИП.

Устройство и работа экскаватора ЭО-2621, ЭО-2626 на базе трактора МТЗ

К остову трактора МТЗ-80,82 крепится обвязочная рама. В обвязочной раме установлена колонка поворотная с рычажным механизмом поворота.

Для обеспечения устойчивости экскаватора ЭО-2621, ЭО-2626 в работе к раме прикреплены опорные башмаки. Экскавационное рабочее оборудование навешивается на поворотной колонке и состоит из стрелы, рукояти и ковша обратной лопаты.

В передней части трактора МТЗ-80,82 располагается бульдозерный отвал (на ЭО-2621) или сменный погрузчик и бульдозерный отвал (на ЭО-2626).

Рабочее движение осуществляется с помощью гидравлического привода, элементами которого являются: насос, гидроцилиндры, навесное оборудование, гидроаппаратура, обеспечивающая плавность и безопасность работ экскаватора, маслобак, масляный фильтр и соединительные трубопроводы.

Освещение и сигнализация при работе в ночное время и при передвижении в городских условиях обеспечиваются от электрооборудования трактора. Отопление кабины в зимнее время осуществляется отопителем трактора.

Узлы экскаватора ЭО-2621, ЭО-2626 на базе трактора МТЗ

Рама экскаватора

Рама ЭО-2621, ЭО-2626 предназначена для разгрузки остова трактора и навески рабочего оборудования.

Рама ЭО-2621, ЭО-2626 крепится шпильками к рукавам задних полуосей трактора и болтами к лонжеронам трактора. К раме крепится поворотная колонка, на которой устанавливается рабочее оборудование.

Колонка поворотная ЭО-2621, ЭО-2626

Колонка поворотная экскаватора ЭО-2621, ЭО-2626 представляет собой металлоконструкцию, вращающуюся на оси относительно рамы экскаватора.

Рис1. Поворотная колонка экскаватора ЭО-2621, ЭО-2626 на базе трактора МТЗ

1 – гидроцилиндр, 2 – рама, 3 – цапфа; 4 – ось; 5 – палец; 6 – колонка

Колонка поворачивается двумя гидроцилиндрами, закрепленными в каретке с помощью цапф. В транспортном положении колонка фиксируется стопорным пальцем. При работе экскаватора стопорный палец убирается.

Рабочее оборудование ЭО-2621, ЭО-2626 на базе трактора МТЗ

Рабочее оборудование экскаватора ЭО-2621, ЭО-2626 состоит из стрелы, рукояти универсального ковша.

Шарнирные соединения рабочего оборудования выполнены в виде подшипников скольжения. Для смазки шарниры снабжены пресс-масленками по ГОСТ 19853-74.

Гидросистема экскаватора ЭО-2621, 2626

Гидросистема экскаватора ЭО-2621, ЭО-2626 на базе трактора МТЗ-82 состоит из шестеренных насосов типа НШ-32 НШ-100-3, гидрораспределителя РГС-16 (Р100) и Р-80, гидросистемы трактора, фильтра, типа ФЛ.000, гидроцилиндров рабочих органов, бака и бака трактора.

Рис.2. Схема гидравлики экскаватора ЭО-2621, 2626

Основной насос гидросистемы НШ-100, Гидрораспределители управления задней навеской типа РГС-16 (Р100), Гидрораспределитель управления передней навеской типа МР80-3/1-222 (распределитель базового трактора МТЗ-80,82), Гидроцилиндры ЭО-2621, ЭО-2626, Гидроцилиндр отвала (Ц1), Гидроцилиндр опорных лап (Ц2), Гидроцилиндр поворота колоны (Ц3), Гидроцилиндр стрелы (Ц4), Гидроцилиндр рукояти (Ц5), Гидроцилиндр ковша (Ц6)

Рабочая жидкость поступает из бака насосу НШ 100, а из бака трактора к насосу НШ 32. Насосом НШ 32 жидкость подается к распределителю Р80, который входит в комплект трактора или доукомплектовывается.

Насосом НШ-100-3 жидкость подается к распределителю РГС16.6И19М, Сливная линия распределителя РГС16 соединяется со сливным фильтром.

Для управления погрузчиком или отвалом ЭО-2621, ЭО-2626 используется распределитель трактора Р80. Жидкость от распределителя подается в поршневую или штоковую полости гидроцилиндра Ц1 и Ц2.

Распределитель Р80 выполнен по схеме, обеспечивающей плавающее состояние рабочих органов. Данное состояние соответствует четвертому положению рукоятки управления.

В связи с этим при работе необходимо учитывать, что при переключении рукоятки управления до упора вперед, золотники распределителя Р80 устанавливаются в положение, при котором полости гидроцилиндра будут соединены между собой и со сливом.

Данный режим обеспечивает незначительное (за счет давления в сливной линии) прижатие отвала к поверхности, на которой находится трактор.

Для установки выносных опор экскаватора ЭО-2621, ЭО-2626 используются 1-я и 2-я секция распределителя РГС16.6И19М.

Подъем выносных опор в транспортное положение и вывешивание экскаватора ЭО-2621, ЭО-2626 осуществляется 1 и 2 секцией гидрораспеделителя РГС16.6И19М.

Для установки опоры рукоятка 1 и 2 распределителя устанавливается в положение вниз до упора. Распределитель имеет схему, в которой отсутствует плавающее положение, т.е. имеются только три позиции золотника.

Для длительного удержания экскаватора ЭО-2621, ЭО-2626 в транспортном и вывешенном состоянии, служат гидрозамки гидрораспределителя.

6-я секция распределителя РГС16.6И19М2 управляет гидроцилиндрами поворота экскаватора.

Плавность поворота достигается за счёт регулирования подачи рабочей жидкости и работы переливного клапана обеспечивающий защиту от гидроударов, перегрузок, повышения давления и возникновения разряжения в полостях гидроцилиндров. Управление осуществляется рукояткой.

Схема поворотной колонки ЭО-2621, ЭО-2626 и размещения гидроцилиндров на ней показана на рис.1. Колонка поворотная представляет собой металлоконструкцию, вращающуюся на осях 4 относительно рамы 2 экскаватора.

Колонка поворачивается двумя гидроцилиндрами 1, закрепленными в каретке с помощью цапф 3. В транспортном положении колонка фиксируется пальцем 5, в отверстии С. При работе экскаватора палец убирается.

Гидрокинематическая схема поворота колонки

Гидроцилиндры ЭО-2621, ЭО-2626 вращаются относительно оси.

При включении золотника секции распределителя подача рабочей жидкости по трубопроводам поступает в полость цилиндра 1 и штоковую полость нижнего цилиндра, а штоковая полость цилиндра 1 и полость нижнего цилиндра соединяются со сливом (см. рис. 1).

Возникающее при этом усилие, действующее на поршни гидроцилиндров, вращает поворотную колонку с рабочим оборудованием относительно оси.

Для остановки поворота оборудования экскаватора ЭО-2621, ЭО-2626 золотник гидрораспределителя устанавливается в нейтральное положение, полости гидроцилиндров запираются, а перемещение их штоков некоторое время происходит за счет движущегося по инерции рабочего оборудования.

Изменение направления поворота осуществляется переключением золотника гидрораспределителя в другое рабочее положение, при котором полости цилиндров нагнетания соединяются в обратном направлении.

Остановка оборудования при его повороте в крайнее положение обеспечивается встроенными в гидроцилиндр тормозными устройствами. Основное управление стрелой осуществляется секцией 4 распределителя РГС-16.

При перемещениях золотника распределителя рабочая жидкость от насоса НШ 100 поступает в поршневую или штоковую полости гидроцилиндра Ц3.

Обеспечение плавного опускания стрелы и всего механизма осуществляется плавностью открывания золотника распределителя и работой переливного клапана секции распределителя. Управление рукоятью осуществляется 3-ей секцией распределителя.

При переключении золотника распределителя рабочая жидкость от насоса НШ 100 поступает в соответствующие полости гидроцилиндров Ц4 и Ц5, управляющих рукоятью экскаватора ЭО-2621, ЭО-2626. Управление ковшом осуществляется 5-ой секцией распределителя.

При перемещениях золотника распределителя жидкость от насоса поступает в соответствующие полости гидроцилиндра Ц1 ковша.

Для защиты от перегрузки гидроцилиндра экскаватора ЭО-2621, ЭО-2626 при запертом соответствующем золотнике распределителя служат переливные и предохранительные клапаны.

Конструкция бака рабочей жидкости представляет собой емкость, разделённую успокоительными перегородками. На баке установлен щуп для определения уровня рабочей жидкости, заливная горловина для заливки рабочей жидкости.

Слив рабочей жидкости из системы происходит через фильтр, соединенный с баком. Замена фильтроэлемента рекомендуется через каждые 200 часов работы.

Настройка клапанов гидропривода экскаватора ЭО-2621, ЭО-2626 на базе трактора МТЗ

Для замера настройки клапанов к гидросистеме экскаватора ЭО-2621, ЭО-2626 подключается приспособление для контроля давления.

Приспособление состоит из манометра, переходника, демпфера, подсоединительной трубки. Для подключения приспособления на трубопроводах, гидросистемы установлены штуцер, закрытый пробкой.

Проверка технического состояния элементов гидропривода ЭО-2621, ЭО-2626

Проверка технического состояния включает проверку комплектности, окраски, состояния трубопроводов и металлоконструкций, рабочей жидкости и фильтров, отсутствия внутренних и наружных утечек рабочей жидкости, работы механизмов, исправности электрооборудования.

Наружные утечки рабочей жидкости не допускаются (допускается вынос масляной пленки штоками гидроцилиндров без каплеобразования).

Отсутствие внутренних утечек в гидрораспределителях проверяйте на стендах.

В эксплуатационных условиях величина утечек может быть ориентировочно установлена по величине перемещения штоков гидроцилиндров под действием силы тяжести.

Допустимая величина перемещения штоков в течение часа:

– для гидроцилиндров стрелы и рукояти ЭО-2621, ЭО-2626 — 75 мм;

– для гидроцилиндров ковша обратной лопаты, отвала и гидроцилиндра опорных башмаков ЭО-2621, ЭО-2626 — 100 мм.

Величину перемещения проверяйте при максимальных вылетах рабочих органов, без груза в ковше.

Трубопроводы ЭО-2621, ЭО-2626

Посредством стальных труб, соединительной арматуры, рукавов высокого давления и коллекторов подводится рабочая жидкость.

Трубопроводы ЭО-2621, ЭО-2626 соединяются с помощью штуцеров.

Герметичность обеспечивается:

– кольцами круглого сечения из маслостойкой резины;

– сферическим соединением с внутренним конусом.

Рукава низкого давления на всасывающей линии закреплены хомутами. Для крепления трубопроводов применяются также хомуты скобы.

Техническое обслуживание ЭО-2621, ЭО-2626

Техническое обслуживание экскаватора ЭО-2621, ЭО-2626 включает:

– ежесменное техническое обслуживание (ЕО), выполняемое в течение рабочей смены;

– техническое обслуживание № 1 (ТО-1), выполняемое через каждые 125 моточасов работы двигателя;

– техническое обслуживание № 2 (ТО-2), выполняемое через каждые 500 моточасов работы двигателя;

– техническое обслуживание № 3 (ТО-3), выполняемое через каждые 1000 моточасов работы двигателя.

Провести разборку экскаватора ЭО-2621, ЭО-2626 в степени, необходимой для осмотра, дефектовки и ремонта составных частей.

Составить дефектную ведомость, которая является основанием для замены или ремонта изношенных составных частей и деталей.

Составные части подлежат замене или восстановлению, если имеются следующие неисправности:

Стрела, рукоять, рама, колонка поворотная, ковш ЭО-2621, ЭО-2626 – Трещины продольные и поперечные трещины сварных швов, изгибы, изломы, обрывы проушин. Зазоры в посадочных местах более 1 мм. Трещины, выходящие на посадочные места.

Зубья ковша ЭО-2621, ЭО-2626 – Износ режущей кромки зубьев по длине на 100 мм.

Гидроцилиндры ЭО-2621, ЭО-2626 – Трещины проушин, изгиб или разрыв штоков, утечки рабочей жидкости из гидроцилиндра более допустимых.

Гидрораспределители ЭО-2621, ЭО-2626 – Внутренние перетечки рабочей жидкости при нейтральном положении золотников более 100 см3 в минуту.

Привод насоса ЭО-2621, ЭО-2626 – Трещины корпуса, износ зубьев шестерни по нормали до 37мм.

Отремонтированные составные части испытать на стендах, промыть и отрегулировать.

После установки отремонтированных и испытанных составных частей на экскаватор ЭО-2621, ЭО-2626, промыть гидросистему и провести испытания экскаватора на холостом ходу и под нагрузкой.
