Автогрейдеры|ДЗ-98|ДЗ-98В.00100-011

ДЗ-98В.00100-011 Версия для печати

Отправить заявку

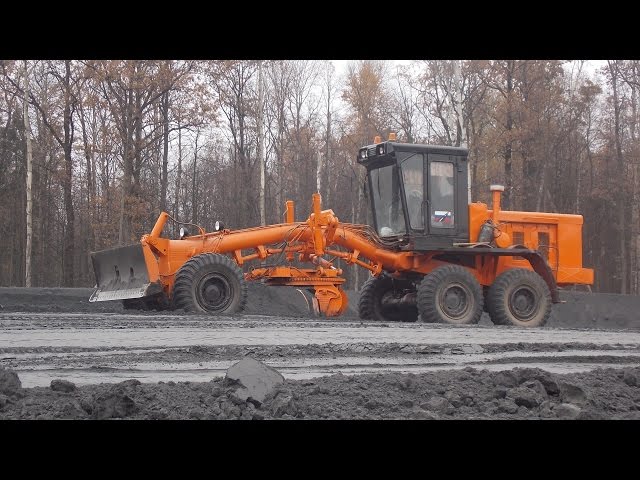

Автогрейдер ДЗ-98B предназначен для выполнения больших объемов землеройных и профилировочных работ, при строительстве и содержании дорог.



ДЗ-98В комплектуется мощным двигателем 173 кВт и механической трансмиссией.



Для автогрейдера имеется большой набор сменного рабочего оборудования (поворотный бульдозерный отвал, боковой грейдерный отвал, рыхлитель заднего расположения).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:





ДВИГАТЕЛЬ
Тип	Дизельный
Модель при установке механической трансмиссии,  Номинальная мощность,кВт (л. с.), Номинальная частота вращения	ЯМЗ-238НДЗ, 173 (240л.с.),  1700 об/мин
Пуск	Стартерный
ХОДОВАЯ ЧАСТЬ
Колесная формула	1x3x3
Ведущие мосты	3
Управляемый мост	Передний
Главная передача мостов	Одноступенчатая, коническая, без дифференциалов
Бортовые редукторы мостов	Одноступенчатые, цилиндрические, с внутренним зацеплением
Полуоси	Полностью разгруженного типа
Колесные тормоза	Многодисковые работающие в масляной ванне
Подвеска среднего и заднего мостов	Балансирная с реактивными штангами, обеспечивающая качание мостов в вертикальной плоскости
Подвеска переднего моста	Шарнирная, обеспечивающая качание моста в поперечной плоскости
Размер шин, дюйм	16,00-24 или 20,5-25
Давление в шинах, МПа (кгс/см  2)	0,23-0,28 (2,3-2,8)
ТРАНСМИССИЯ
Тип	Механическая, с приводом на все колеса, с механизмом отключения переднего моста
Редуктор привода гидронасосов	Однорядный с упругой соединительной муфтой
Сцепление	Сухое, двухдисковое, постоянно замкнутое с гидросервированием его привода, с тормозком ведомого вала
Раздаточный редуктор	Однорядный для привода среднего и заднего мостов со стояночным тормозом
Стояночный тормоз	Дискового типа
Промежуточные передачи к мостам	Карданные
Количество передач автогрейдера: – при движении вперед – при движении назад	6 6
Скорости движения автогрейдера при номинальной частоте вращения коленчатого вала двигателя, км/ч:  – при движении вперед: I передача II передача III передача IV передача V передача VI передача	4,2 6,8 10,5 16,5 27,0 41,0
– при движении назад: I передача II передача III передача IV передача V передача VI передача	5,2 8,2 12,5 20,5 32,0 48,5
Минимальный радиус поворота при движении по сухой бетонированной поверхности, м	18
Уклон удержания автогрейдера стояночным тормозом, %	не менее 20
УПРАВЛЕНИЕ
Управление коробкой передач, мультипликатором, реверсом и передним мостом	механическое
Управление ГМП	контроллер (рукоятка управления)
Управление сцеплением	механическое с гидроусилителем
Управление поворотом передних колес	гидравлическое
Управление тормозами: – Колесными – Стояночным	пневматическое механическое
Управление рабочими органами	гидравлическое
ЭЛЕКТРООБОРУДОВАНИЕ
Напряжение	В 24
Мощность стартера, кВт (л. с.)	8,2 (11,2)
Аккумуляторные батареи: – тип – количество	6СТ-190А  2
ВМЕСТИМОСТЬ ЗАПРАВОЧНЫХ ЕМКОСТЕЙ
Топливный бак, л	345
Система охлаждения и подогрева двигателя, л	72; 50
Система смазки двигателя, л	32
Гидросистема автогрейдера, л	150/170
Коробка передач, редуктор привода гидронасосов, раздаточный редуктор, л	35
Главная передача заднего, среднего мостов (каждого), л	7
Главная передача переднего моста, л	15
Бортовой редуктор переднего моста (каждый), л	8,6
Колесный тормоз, л	3,6
Предохранитель пневмосистемы против замерзания, л	0,2
Редуктор поворота отвала, л	3
ГАБАРИТЫ
Габаритные размеры, мм (д/ш/в)	10 690/3 250/4 000
Ширина (отвал в транспортном положении), мм	3 220
Высота (без проблесковых маяков), мм	не более 4 000
Продольная база, мм	6 000
Колея передних колес, мм: – узких – широких	2 696 2 696
Колея задних колес, мм: – узких – широких	2 507 2 576
Дорожный просвет, мм:  – под отвалом в транспортном положении – под передним мостом – под задним мостом – под подвеской среднего и заднего мостов	350 615 440 395
Масса автогрейдера без дополнительного оборудования, эксплуатационная, кг: – приходящаяся на передний мост 5 660 – приходящаяся на средний и задний мосты	19 680 5 660 14 020

БУЛЬДОЗЕРНЫЙ ОТВАЛ

Объем призмы волочения, м3	не менее 2,5
Ширина отвала, мм	не менее 3 220
Высота отвала, мм	не менее 990
Опускание отвала ниже опорной поверхности, мм	не менее 100
Основной угол резания отвала	55°



ГРЕЙДЕРНЫЙ ОТВАЛ

Длина отвала, мм	не менее 4 100
Высота отвала с ножами, мм	не менее 700
Угол резания	40-70°
Угол зачистки откосов при угле захвата в плоскости откоса не менее 45°	0-90°
Глубина кювета, м	не менее 0,5
Откос внутренних стенок	от 1:2 до 1:3
Откос наружных стенок	от 1:1 до 1:1,15
Угол установки в горизонтальной плоскости: – полноповоротного отвала – неполноповоротного отвала от положения, перпендикулярного продольной оси автогрейдера	0-360 0±64
Боковое выдвижение отвала в обе стороны относительно тяговой рамы, мм	не менее 900
Опускание отвала ниже опорной поверхности, мм	не менее 500



РЫХЛИТЕЛЬ ЗАДНЕГО РАСПОЛОЖЕНИЯ

Число зубьев	5
Максимальное заглубление зуба рыхлительного оборудования, мм	не менее 200
Ширина захвата рыхлительного оборудования, мм	не менее 1 900

Автогрейдер ЧСДМ ДЗ-98В.

00100-110 2021 в лизинг: Красноярск (138 S)

Главная ← Спецтехника ← Дорожно-строительная техника ← Автогрейдер ЧСДМ ДЗ-98В.00100-110 2021

Лот (151/22-ИРК)

Технические характеристики

• Эксплуатационная масса с дополнительным рабочим оборудованием – 20700 кг

• Типоразмер шин – 16.00-24

• Колесная формула – 1х3х3

• Трансмиссия – механическая с приводом на все мосты, с механизмом отключения переднего моста

• Число передач вперед/назад – 6/6

• Двигатель – ЯМЗ-238НД3

• Мощность двигателя – 173 / 235 кВт / л. с.

• Номинальная частота вращения двигателя – 1700 об/мин

• Удельный расход топлива при вырезании кювета – 0,15 кг/м3

• Скорость движения (вперед/назад) – 41,0 / 48,5 км/час

• Тяговое усилие – 14 т

• Минимальный радиус поворота при движении по сухой бетонированной поверхности – 18 м

• Уклон удержания автогрейдера стояночным тормозом, не менее – 15 %

• Тормозной путь автогрейдера, движущегося с начальной скоростью 30 км/ч на горизонтальном участке сухого асфальта при выключенном сцеплении – 14 м

• Сечение рамы – круглое

• Кабина – ROPS/FOPS

Габаритные размеры

• Длина с бульдозерным оборудованием – 10609 мм

• Высота (без проблесковых маяков) – 4000 мм

• Продольная база – 6000 мм

• Колея передних колес – 2629 мм

• Колея задних колес – 2507 мм

Дорожный просвет

• под передним мостом – 615 мм

• под задним мостом – 440 мм

• под задней подвеской – 395 мм

• под отвалом в транспортном положении – 350 мм

Рабочее оборудование

• Длина отвала – 4100 мм

• Высота отвала с ножами – 700 мм

• Угол резанья – 40-700

• Угол установки в горизонтальной плоскости полноповоротного отвала от положения, перпендикулярного продольной оси автогрейдера – 640

• Угол срезаемого откоса – 0-900

• Боковой вынос отвала относительно тяговой рамы – 900 мм

• Опускание отвала ниже опорной поверхности – 500 мм

• Предпусковой жидкостный подогреватель – ПЖД-30

• Электрооборудование, напряжение – 24 В

Заправочные объемы

• Топливный бак – 345 л

• Система охлаждения и разогрева ДВС – 72 л

• Система смазки ДВС – 32 л

Главная передача

• Коробка передач, промежуточный редуктор, раздаточный редуктор – 35 л

• Заднего, среднего мостов (каждого) – 7 л

• Переднего моста – 15 л

• Бортовой редуктор моста – 8,6 л

• Колесный тормоз – 3,6 л

• Гидросистема автогрейдера – 170 л

• Редуктор поворота отвала – 3 л

• Противозамерзатель – 0,2 л

• Климатическое исполнение – от- 45 до + 40°С

Бульдозерное оборудование

• Ширина отвала – 3220 мм

• Высота отвала – 990 мм

• Опускание отвала ниже опорной поверхности – 100 мм

Автогрейдер ДЗ 98В.

1

Технические технические характеристики

Двигатель

Модель	ЯМЗ-238НДЗ	КАММИНЗ
Мощность	172 кВт (235-275 л.с.)	210 кВт (250-300 л.с.)

Основной данные

Работа контроль оборудования	гидравлический
Длина	11000 мм
Ширина	11000 мм
Высота без поворотного фонаря	4000 мм

Трансмиссия По заказу автогрейдер может быть оснащен гидромеханическим трансмиссия – ZahnradFabrik. Базовый коробка передач-механическая с 6-ступенчатой коробка передач заднего хода. Вперед 0…32 км/ч Реверс 0…25 км/ч

Основное наполнение емкости

Топливный бак	485 л
Гидравлический бак	120 л
Картер двигателя	33 л
Коробка передач	35 л

Рабочее оборудование Отвал Длина 4270 мм Высота 740 мм Лифт 500 мм Боковое смещение 2350 мм Изгиб отвала 90 0 Бульдозерный отвал Длина 3220 мм Высота 990 мм Рыхлитель Ширина 1900 мм Количество зубьев 5 Проникновение 260 мм

Телефон: Факс: Электронная почта:

+7-(3512)60-40-55, 60-40-51, 61-24-07 +7-(3512)60-40-89, 37-44-87 [email protected]. surnet.ru

Комплектующие к автогрейдеру ДЗ-98 в наличии в Барнауле — №52514 «natumbe.kz»

№52514 Создано: 15 февраля 2022

Состояние: Новый

Запчасти автогрейдера ДЗ-98 (ДЗ-98В) в наличии. Оперативная доставка по России. Наличный и безналичный расчет. Вызов!
Кольцо C50
Ключ DZ95B.04.033-1
Spring DZ-98.10.04.062
Вайсс. .12.007
Прокладка ДЗ95Б.02.046
Прокладка толстая ДЗ94.0201.016
Штуцер ДЗ95Б.02.190
Планка 067.33.12.143
Coupling DZ95B.04.127
Washer DZ95B.05.016
Gasket DZ-98.10.06.082
Gasket DZ94.0202.012
Bolt DZ-98.10.06.062
Special bolt DZ94.0201.128
Roller DZ95V.10.04.023-1
Bearing 36105721
Round nut Д323.02.093
Корпус ДЗ95В.10.04.001-1
Крышка ДЗ-98.10.06.171
Коническая втулка Д144-49-109
Фланец шаровой наружный Д144-41-037
Втулка ДЗ-98В.29.00.041-02 Ограничитель ДЗ-925В. 29.00.041-02 .0503.107-3
Скребок D498.06.199
Кольцо 040-045-30-2-2
Шестерня DZ94.0201.083
Промежуточная ссылка DZ95.0203.015
GOSKKET DZ95V.62.00.018
Second Gear DZ95B.04.008
GASKET DZ-98.10.06.144
Conical D144-2025 2Z 9025 2Z 9025 2Z 9025 2Z 9025 2Z 9025 2Z 2421.06.144
. 92412
GASKET DZ-98.10.06.142
МАНТЕЛЯ 1-65х90-1
Средний вал DZ-98.10.05.049
ROLLER DZ-98V1.10.03.071
Толстая GASKET DZ94.0201.026
2222222225292529252.071
Толстая Gaskete DZ94.0201.026
9222922222222522252.03.071
. 035-30-2-2
Фланец ДЗ-98.10.04.530
Ролик ДЗ-98V.13.02.001
Safety valve DZ-98V.14.00.040
Bearing 32615
Lever assembly DZ-98.10.04.430
Sleeve DZ95B.04.034
Cuff 1-130×160-1
Gasket DZ-98.10.06.056
Mounting ring DZ95. 0116.034
Finger DZ95.0203.013
Stuffing box DZ94.0201.088
Frame DZ-98V1.2.21.03.000
Reverse shaft assembly DZ95B.04.030
Rusk DZ95B. 02.036
Washer D498.06.194
Gasket DZ94.0201.079
Cuff 1-80×105-1
Подшипник 2315
Кольцо упорное 210-2201035
Прокладка ДЗ-98.10.06.061
Подшипник 322
Bevel Gear DZ-98V1.62.00.075
Прокладка D498.06.198
RING DZ95B.04.052
Фиксированный DZ94.0202.016
2 COUPLING Inner-CUPLING DZ-
DZ-FIEXT DZ94.02.016
22. 04.440
Gasket DZ95B.04.161
Bearing DZ94.01.00.011
Housing DZ95B.43.226
Cover D144-43-029
Gasket DZ95B.01.026
Ring DZ95B.04.128
Bracket assembly DZ-98.10.04.130
Sealing ring DZ-98V. 21.04.003
Кольцо ДЗ95В.10.05.016
Вставка ДЗ94.0201.112
GASKET DZ95B-01-026
BOLT DZ-98.61.00.093
Корпус DZ95A.0201.197-3
Толстая Gasket DZ95V.62.00.015
LEVER DZ-98.10.02.026 9025.015
DZ-98.10.02.026 9025.015
. DZ95V.62.00.008
Lever DZ-98.10.04.480
Roller DZ95B04.144
Reverse gear DZ95B.04.011
Bracket DZ95B.43.322
Cover DZ-98.
