Система охлаждения двигателя внутреннего сгорания автомобиля: виды, устройство, неисправности


Система охлаждения двигателя внутреннего сгорания автомобиля (СО) – это конструктивное решение, которое отводит от двигателя транспортного средства излишки тепла и передаёт их в окружающую среду, а также позволяет двигателю оперативно прогреться. Именно возможность быстро прогреться, достигнув оптимального уровня рабочей температуры, и поддержка этой температуры на заданном уровне — одни из важнейших факторов эффективной работы ДВС.

Назначение системы охлаждения двигателя — предотвращение повреждений деталей двигателя автомобиля в результате его перегрева и износа, охлаждение отработавших газов, масла в системе смазки.

Виды систем охлаждения двигателя (жидкостная и воздушная)

Системы охлаждения  (СO) ДВС транспортных средств бывают разных видов:
  • Воздушными.
  • Жидкостными (функционирующими на воде, антифризах).
  • Гибридными.
Воздушная СО – это конструкция, которая обеспечивает отвод излишек тепла от цилиндров и стенок камер с помощью принудительного потока воздуха.
Принуждение возникает за счет вентиляторов. Они могут быть автономными или объединёнными с маховиком. Воздух может нагнетаться или просасываться.



Наиболее активно воздушные системы охлаждения двигателя устанавливались на авто в шестидесятые годы прошлого века. В том числе, такое решение было популярно у заводов, выпускающих Volkswagen, Citroën, Honda, Porsche. Но со временем у легковых автомобилей двигатели с воздушным охлаждением стало возможно встретить всё реже. Это легко объяснить тем, что большинство легковых авто, появившихся позже, в том числе, современные легковые авто – это, преимущественно, переднеприводные модели с поперечным расположением ДВС. При такой системе трудно организовать эффективную систему воздушного охлаждения.

К тому же, при воздушном охлаждении производители вынуждены существенно увеличивать габариты двигателя, а вместе с ним возрастает и уровень шума.

Но на сельскохозяйственные, коммунальные машины, скутера, мотоблоки такие СО по-прежнему ставят.

Правда, даже у тракторов их можно встретить уже очень редко.

Вторая же разновидность СО –  жидкостная система охлаждения двигателя – это система, где есть промежуточный теплоноситель (жидкость – антифриз). Именно антифриз основательно «прорабатывает» толщь стенок блока цилиндров. Роль отводящего агента у большинства СО такого типа при этом опять-таки играет воздух. Поэтому часто системы называют не просто жидкостными, а комбинированными, гибридными. С точки зрения физики, это действительно верно (и более грамотно), но при этом, так как жидкостные системы в чистом виде (без отводящего агента в виде воздуха) сейчас не используются (первые системы были именно непосредственно жидкостными и работали исключительно на воде), в том, что жидкостными и гибридными МО называют на практике одни и те же решения, ничего зазорного нет.

И современные автомобилисты, и механики жидкостными СО называют, как правило, именно гибридные решения. Те, где задействован и воздух, и антифриз.

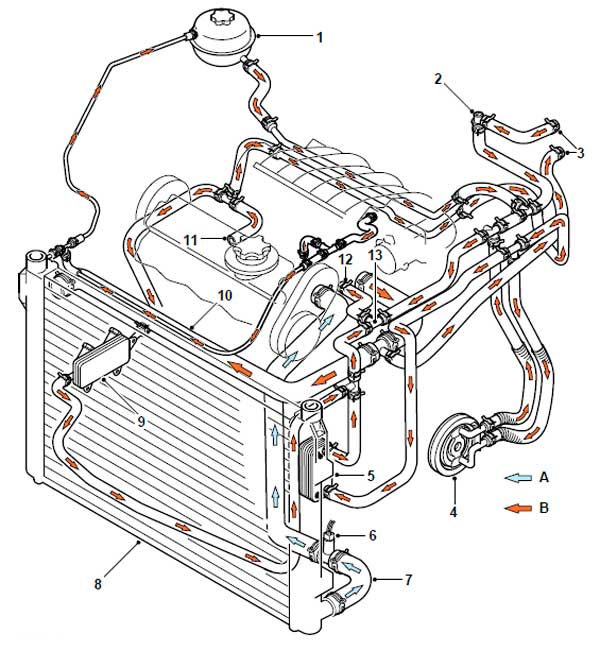

Потоки жидкостной СО

Жидкостные системы охлаждения двигателей могут быть с параллельными, последовательными и смешанными потоками.

Параллельные потоки. Антифриз под давлением поступает в блок цилиндров, проходит через отверстия прокладки головки блока и в головку блока.

Последовательные потоки. Жидкость поступает к задней части блока цилиндра, а затем перетекает в головку блока цилиндров. Здесь она течет вокруг каждого цилиндра и только потом через перекрестные проходы попадает во коллектор впуска.

Смешанные потоки. У некоторых ДВС потоки теплоносителя объединены. Вентиляционные отверстия берут на себя функцию выпуска пара.

Устройство системы охлаждения двигателя


Сначала затронем конструирование устройства системы охлаждения. При конструировании системы охлаждения производители учитывают целый комплекс факторов:
  • тепловая мощностью ДВС (быстрота выделения тепла),
  • габаритов радиатора, вентилятора и водяной помпы,
  • давления в СО,
  • конструктивных особенностей термостата.
Если проектируется жидкостная система, учитывается тип охлаждающей жидкости – антифриза: этиленгликолевый (карбоксилатный, лобридный, комбинированный), пропилен-гликолевый.

Если проектируется воздушная СО, обязательно учитывается температура и влажность окружающего ДВС воздуха.

При конструировании воздушных систем специалисты заинтересованы, в первую очередь, обеспечить подачу воздуха к:

  • перемычкам между гнездами клапанов (самым горячим местам головки цилиндров), если речь касается бензиновых ДВС.
  • форсункам, если в фокусе внимания – дизельные двигатели.

Обязательно учитываются параметры оребрения двигателя. Идеальный вариант – брать в расчет показатели аэродинамического сопротивления оребрения двигателя, но на практике чаще берется всё-таки удельная поверхность оребрения. Учитывать показатели аэродинамического сопротивления, когда речь идёт о достаточно простой и недорогой технике достаточно нерационально. И проще пожертвовать именно этим параметром.

Как устроена система охлаждения двигателя автомобиля, работающего на антифризе?


В зависимости от того, какое охлаждение – воздушное или на антифризе, отличается схема системы охлаждения двигателя.

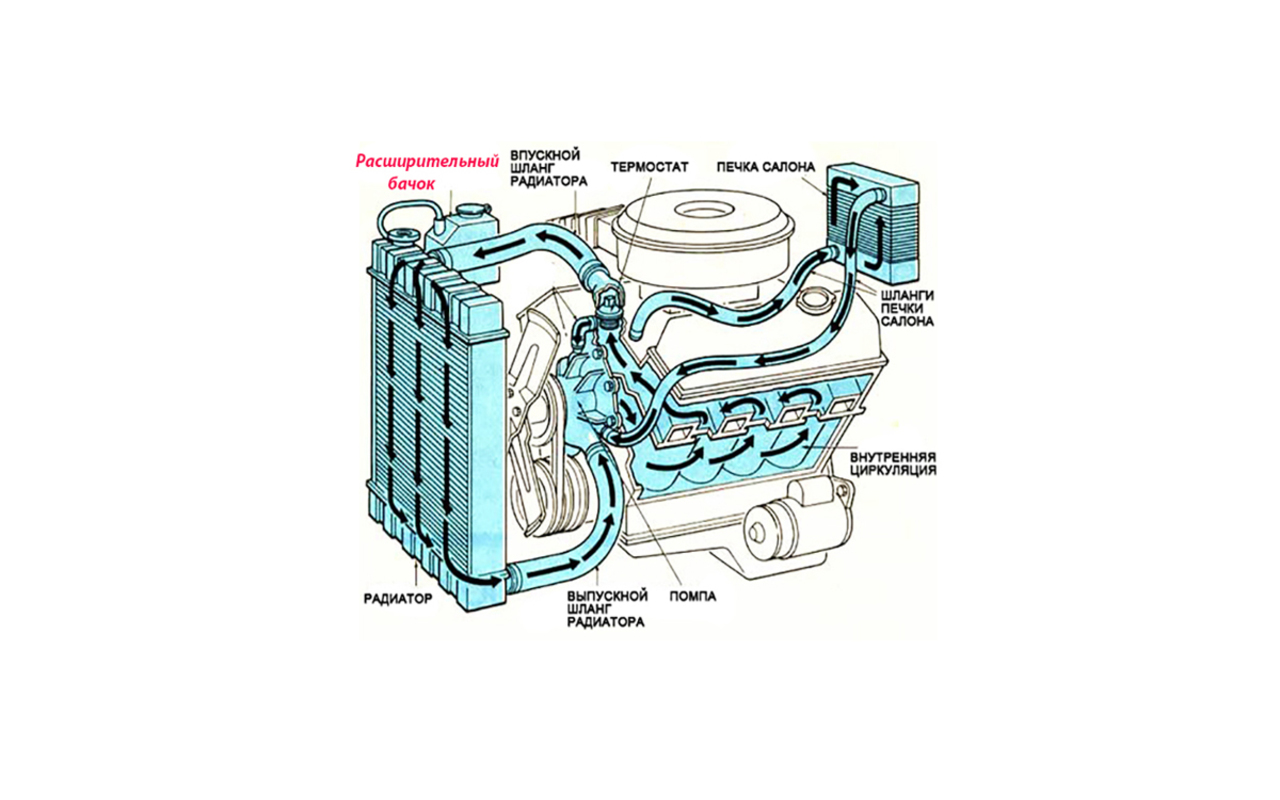

Итак, общее устройство системы охлаждения двигателя автомобиля, работающего  на антифризе состоит из следующих элементов:

1. «Водяная рубашка».  Полости между двойными стенками двигателя, имеющие сообщение друг с другом. Расположены в зонах присутствия избытка тепла. Фактически это всё пространство вокруг цилиндров ДВС, заполненное охлаждающей жидкостью.



2. Термостат. Специальный клапан между «рубашкой» ДВС и входным патрубком устройства радиатора. Когда клапан открывается, для охлаждающей жидкости возникают все условия, чтобы она беспрепятственно попадала в радиатор. Излишки жидкости возвращаются в водяную рубашку через обводный канал. В зависимости от конструктивных особенностей СО, модели силового агрегата, компоновки ДВС термостат может иметь разную локацию. Чаще всего термостат расположен в зоне выхода антифриза из головки блока цилиндров.



3. Радиатор. Устройство, предназначенное непосредственно для отдачи (отвода) тепла в атмосферу и охлаждения жидкости внутри каналов. Представляет собой конструкцию из трубок, спаянных в виде прямоугольника, крепящегося на двух бачках. Изготавливается из металла (меди, алюминия), нескольких металлов (медь + латунь), комбинации металла и пластика. Большинство современных радиаторов – с алюминиевой сердцевиной с бачками из армированного пластика. В этом случае деталь обладает более высокими показателями коррозионной стойкости и теплопроводности. Устройство монтируется в зоне, которая лучше всего обдувается. Идеальный вариант – зона в подкапотном пространстве спереди автомобиля (причем к такому конструкционному решению инженеры нередко прибегают даже, если ДВС имеет заднее расположение). У некоторых автомобилей радиаторы устанавливаются возле боковых стенок авто. Но как правило, в этом случае о обдуве заботится воздухозаборник, а радиаторов – несколько. Такой вариант можно встретить у спорткаров.




Теплоноситель может поступать в радиатор сверху и направляться вниз в основной бочок, а может двигаться от одной стороны устройства к противоположной его стороне (СО с поперечным потоком). На подавляющее большинство современных СО монтируют радиаторы именно с поперечным потоком.

У большинства радиаторов горловина имеет крышку, оснащённую подпружиненным клапаном, предназначенного для герметичного закрытия вентиляционных каналов СО. Это конструктивное решение необходимо для поддержания оптимального рабочего давления. Наиболее распространёнными и внушающими доверие пользователям радиаторами являются устройства торговых марок Behr Hella, DENSO, LUZAR, Stellox, SAT, AVA.

4. Вентилятор – устройство, помогающее усилить поток набегающего воздуха на радиатор. Воздушный поток направлен по направлению к двигателю.  Запускается за счёт муфты (электромагнитной, гидравлической от сигнала датчика при превышении порогового значения температуры охлаждающей жидкости.  На большинстве современных транспортных средств стоят электровентиляторы: один или несколько (один непосредственно для охлаждения, другой – для работы с высокими температурами).  На транспортных средствах с продольным расположением ДВС и задним приводом также можно встретить термостатический вентилятор охлаждения (вентилятор с термостатической пружиной).

Он запускается ремнем от коленчатого вала.


5. Помпа – центробежный насос. Именно от помпы зависит, будет ли в системе обеспечена бесперебойная циркуляция жидкости (запускаются, чаще всего ремнем – от коленчатого или распределительного вала, шестернями или дополнительной помпой , работающей от электронного блока управления.

6. Расширительный бачок с подпружиненными клапанами. Присутствует у систем с радиатором без заливной горловины.

7.Температурный датчик. Присутствует у авто с электронным блоком управления. Сигналы с датчика поступают непосредственно на ЭБУ, а затем на исполнительные устройства (например, вентилятор).

Устройство воздушной СО

Если же перед нами устройство воздушной системы охлаждения, где теплоносителем выступает непосредственно поток воздуха, то устройство включает следующие элементы:
  • вентилятор, состоящий из диффузора с неподвижными лопастями (направляют воздух) и ротора. Как правило, запускается при помощи ремня и работает от шкива коленвала охладительные ребра цилиндров и головки (или головок),
  • съемный кожух,
  • дефлекторы (монтируются непосредственно над вентканалом) и контрольные приборы.

Принцип работы системы охлаждения двигателя автомобиля на антифризе

Принцип работы системы зависит от того, что является теплоносителем.

Работа системы охлаждения двигателя на антифризе:

  • Антифриз циркулирует (движется по маршруту) принудительно.
  • Движение жидкости производится через «рубашку охлаждения» двигателя.
  • Охлаждение ДВС и нагрев охлаждающей жидкости осуществляются синхронно.
  • Антифриз к водяной рубашке движется от первого цилиндра к последнему или от выпускного коллектора к впускному (в зависимости от потоков)
  • Жидкость циркулирует по малому (до нагрева) или большому кругу (после нагрева).Свой путь антифриз начинает  по большому кругу. Путь к маломому кругу до достижения определённой температуры  жидкости недоступен, это происходит благодаря закрывающемуся клапану. Когда температура, напротив, падает, то клапан  срабатывает снова, и рабочим путем антифриза, как и в начале работы, становится  малый круг.
  • В момент запуска ДВС антифриз  – холодный. При включении системы он нагревается, проходит через радиатор, охлаждается встречным потоком воздуха, в том числе, при необходимости  –  потоком воздуха от вентилятора.
Проходя путь через рубашку охлаждения блока цилиндров и головки цилиндров, жидкость в СО сначала увеличивается, а затем после прохождения радиатора охлаждается до начального уровня.
  • Чаще всего у ДВС горячая охлаждающая жидкость выходит из корпуса термостата (температурно-регулирующего клапана), протекает через радиатор поток жидкости охлаждается потоком воздуха,
  • Назад жидкость возвращается через выходной патрубок основного бачка и через шланг идёт к входному патрубку циркуляционного насоса. Он и прогоняет поток жидкости через рубашку охлаждения двигателя. На некоторых двигателях (например, Chrysler и General Motor’s) альтернативой термостату выступает водяной насос.

Воздушное охлаждение

Схема работы СО следующая:

  • Вентилятор создает поток воздуха
  • Наружная область блоков цилиндров и головки омываются мощным потоком воздуха,
  • Излишки тепла направляются в атмосферу.

Важно! Воздушный поток целенаправленно направляется на наиболее нагреваемые детали – цилиндры и головки. Степень интенсивности охлаждения зависит от того, какие стоят вентиляторы, и как организовано направление потока воздуха. Распределить воздух на все детали ДВС помогают тонкие пластины-дефлекторы.

Степень интенсивности охлаждения, а значит, и результат, напрямую зависит от организации направления потока воздуха и расположения вентилятора.

Неисправности в системе охлаждения

Не секрет, что именно на СО приходится около 25 – 30% неисправностей ДВС. И, если регулярно не проводить диагностику, не принимать меры, можно «нарваться» на дорогостоящий ремонт.

Если же всё делать своевременно, то решением проблемы может стать замена небольшой детали или даже просто регулировка одного из узлов.

Популярные неисправности в системе охлаждения:

  • Проблемы со шлангами. Износ, потеря герметичности, повреждение, расслаивание,  набуханием материала, влекущее за собой изменение диаметра шланга. Если шланг получит повреждение во время работы двигателя, вся охлаждающая жидкость будет утеряна. Для того, чтобы решить проблему со шлангом, чаще всего требуется его замена, но иногда достаточно решить проблему только с хомутовым соединением.
  • Нарушение герметичности радиатора. Чаще всего под воздействием камней, противогололедных реагентов. Практика показала, что чаще радиатор «летит» в системах без кондиционера (если он есть те же на себя часто берет теплообменник).
  • Зависание» термостата. Если «зависание» происходит в закрытом состоянии, ДВС начинает перегреваться, если открытом – будет проблема с нагревом. Иногда для решения проблемы достаточно регулировки, но часто может потребоваться и замена этого устройства.
  • Течь расширительного бачка (нередкое явление для тех схем системы охлаждения двигателя, где бачок работает под давлением).
  • Потеря герметичности пробки радиатора.  При этой неисправности система не сможет обеспечивать повышение температуры кипения жидкости. В зависимости от ситуации проблема может решаться механическим способом, или требуется замена пробки. К пробке ни в коем случае нельзя относится халатно. Именно от неё зависит, удастся ли удержать нужное давление в СО.
  • Воздушная пробка. Приводит к перегреву двигателя либо нарушению прогрева салона (то есть двигатель может хорошо прогреваться, а тепло в салон перестаёт поступать). Для диагностики проверяют уровень антифриза в расширительном бачке, проводят визуальный осмотр. Для решения проблемы ус старых транспортных средств на радиаторе откручивают  отточенных навыков: нужно снять пластиковую защиту, демонтировать хомут, подать в бачок воздух посредством компрессора, провести проверку на отсутствие пузырьков воздуха, накинуть на штуцер патрубок, монтировать специальную пробку и запускают двигатель, у современных авто в большинстве случае решение проблемы требует затянуть хомут, довести антифриз до оптимального уровня.
  • Обрыв ремня вентилятора. Распространённая поломка у мототехники, коммунальной техники, где стоит воздушная СО. Об этой неисправности у большинства транспортных средств сигнализирует контрольная лампа. Проблема решается путём замены ремня.
  • Загрязнение патрубков, влекущее за собой попадание в СО посторонних примесей и её выход из строя. Проблема решается путём промывки, удаления ржавчины, шлака, накипи, остатков масла, силикатного геля.

Как систематизировать знания и получить практические навыки по теме?

Изучить тему «Системы смазки и охлаждения» подробно поможет лицензионный обучающий продукт «Автомобильные основы» на платформе LCMS ELECTUDE.

Видеообзор этого обучающего продукта для вас доступен прямо сейчас:

Огромное преимущество использование платформы состоит в том, что вы не просто последовательно получаете необходимый набор знаний, а имеете возможность поработать с устройствами на практике, отточить навыки диагностики и ремонта (платформа располагает встроенным тренажёром).

Платформа адаптивна как для проведения занятий в аудитории, так и дистанционного обучения. Очень удобно, что система располагает продуманной системой тестов. Можно не просто изучить материал, а проконтролировать, как он усвоен, какой реальный прогресс при изучении системы охлаждения двигателя.

Циркуляция охлаждающей жидкости в двигателе

Система охлаждения двигателя внутреннего сгорания предназначена для отвода излишнего тепла от деталей и узлов агрегата.

На заре автомобилестроения появились и долго конкурировали две системы охлаждения: жидкостная и воздушная. Однако последняя сейчас практически не применяется (исключение составляют малые двигатели – например, в мототранспорте)


Рассмотрим подробнее систему жидкостного охлаждения: ее конструкцию, схему циркуляции рабочей жидкости, правила обслуживания.

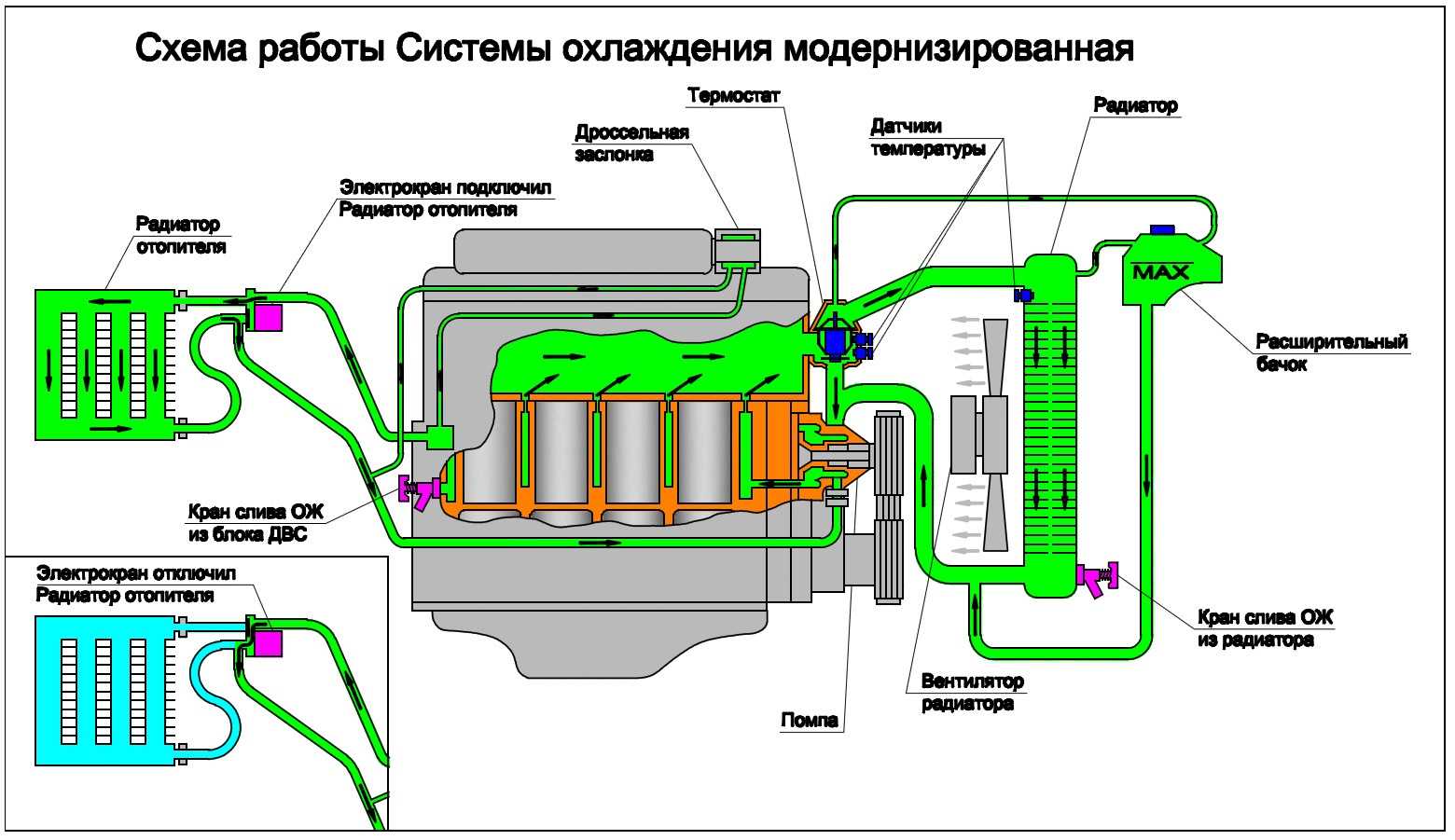

Схема и принцип работы системы охлаждения

Система охлаждения современного двигателя включает в себя:

  • Расширительный бачок
  • Рубашку головки и блока цилиндров
  • Насос охлаждающей жидкости (ОЖ)
  • Термостат
  • Соединительные шланги
  • Радиатор с вентилятором
  • Теплообменик оотопителя

В некоторых силовых агрегатах охлаждающая жидкость используется еще и для обогрева дроссельного узла. В моторах с системой наддува антифриз подается в жидкостно-воздушные интеркулеры или в сам турбокомпрессор для снижения его температуры.

Принцип работы системы охлаждения довольно прост. После запуска холодного двигателя жидкость с помощью насоса начинает циркулировать по малому кругу. Она проходит по рубашке охлаждения блока и головки цилиндров, а затем возвращается в насос через байпасные (обходные) патрубки.

Параллельно (на подавляющем большинстве современных автомобилей) ОЖ циркулирует по большому кругу через теплообменник отопителя. Как только температура достигает рабочих значений (около +80-90 ˚С), открывается термостат. Его основной клапан направляет поток жидкости в радиатор, где она охлаждается встречным потоком воздуха.

Если такого обдува недостаточно, включается вентилятор системы охлаждения, в большинстве случаев имеющий электропривод. При этом движение антифриза продолжается постоянно.

Схемы современных систем охлаждения очень похожи. Имеются только два принципиальных различия:

  • Расположение термостата: перед радиатором или на выходе из него
  • Вид расширительного бачка: под давлением (циркуляционный) или без (резервный)

Расскажем о компонентах системы охлаждения подробнее.


Основные компоненты системы охлаждения


Рубашка головки и блока цилиндров представляет собой герметичные каналы, отлитые в алюминиевом или чугунном изделии. Стык блока и головки уплотнен прокладкой.

Насос охлаждающей жидкости лопастной, центробежного типа. Он приводится во вращение ремнем ГРМ или ремнем привода вспомогательных агрегатов.

Термостат представляет собой автоматический клапан, открывающийся при достижении определенной температуры и сбрасывающий часть ОЖ в радиатор. В последнее время управление этим устройством стало электронным. Жидкость начали подогревать специальным ТЭНом для более раннего открытия термостата в случае необходимости.

Радиатор представляет собой теплообменник, содержащий два бачка – входной и выходной. Они соединены множеством алюминиевых трубок, по которым проходит антифриз.

Для увеличения поверхности теплообмена к трубкам присоединены тонкие пластины. С целью улучшения отвода тепла воздух протягивается через радиатор принудительно с помощью электровентилятора.

Радиатор отопителя нагревает воздух, поступающий в салон автомобиля. Краны отопителя сейчас не устанавливают, поэтому радиатор нагрет всегда, когда двигатель включен.

Летом горячий воздух не поступает в салон благодаря заслонкам.

Расширительный бачок – это хранилище охлаждающей жидкости. В зависимости от типа системы охлаждения (см. выше) он может быть циркуляционным или тупиковым. Соответственно, бачок находится под давлением или без него.

Пробка, которая обеспечивает герметичность системы, может быть установлена прямо на радиаторе или на расширительном бачке. Вне зависимости от места расположения эта деталь обеспечивает повышенное давление в системе охлаждения (до 1,1-1,3 бара). Это увеличивает температуру кипения жидкости, улучшает теплопередачу, предотвращает кавитацию насоса.


Главный компонент системы охлаждения – это сама рабочая жидкость.

С точки зрения теплотехники на ее роль идеально подошла бы вода, однако она вызывает коррозию и замерзает зимой. Именно поэтому в систему заливают специальные хладагенты – антифризы. Они обладают низкой температурой замерзания (до -65 °C), а также содержат присадки, снижающими коррозию, пенообразование и т.д.


Роль антифриза

Как уже было сказано, основная задача системы охлаждения – отводить избыток тепла от двигателя, не давая ему перегреваться. Плохая циркуляция антифриза может привести к серьезным проблемам с силовым агрегатом.


Кроме теплоотвода, у охлаждающей жидкости есть и другие функции:

  • Нагревание воздуха, необходимое для нормальной работы системы отопления, кондиционирования и вентиляции
  • Охлаждение моторного масла, помогающее обеспечить равномерное и стабильное смазывание деталей двигателя
  • Охлаждение газов в механизме рециркуляции в целях снижения температуры горения топливной смеси
  • Охлаждение жидкости в коробке передач

Техническое обслуживание системы охлаждения

По инструкции антифриз рекомендуется менять не реже чем каждые 5-10 лет. Если вам приходилось доливать в систему воду, особенно сомнительного качества, или смешивать разные ОЖ, то при очередной замене жидкости систему лучше промыть.

Промывка системы

Промыть систему охлаждения можно двумя способами. Первый – разомкнуть систему в нескольких местах и запустить в нее струю воды из шланга.

Второй – после слива старого антифриза залить в расширительный бачок дистиллированную воду. Двигатель после этого запускают и прогревают до рабочей температуры. После остывания грязную воду сливают, продувают систему воздухом и заливают свежую жидкость.

Процедуру промывку системы охлаждения проводят, когда двигатель перегревается летом или перестает греть печка зимой. В первом случае причина в загрязненных снаружи и внутри трубках радиатора. Во втором – отложения в трубках радиатора отопителя.

Замена антифриза

Для того чтобы полностью слить охлаждающую жидкость из системы, желательно приподнять заднюю часть автомобиля домкратом.

Большинство автомобильных двигателей в нижней части имеют краник или специальную пробку, через которую производится слив ОЖ. Антифриз удаляют не только из блока цилиндров, но и из радиатора и расширительного бачка.

Перед тем, как приступить к сливу хладагента, ослабьте пробку расширительного бачка – это позволит жидкости стекать быстрее.

Выверните сливную крышку, подставьте под отверстие широкую емкость и дождитесь, пока весь антифриз вытечет из рубашки охлаждения.

Открутите сливной вентиль или нижнюю пробку радиатора, таким же образом слейте старую охлаждающую жидкость из него.

Напор сливаемого антифриза можно регулировать, откручивая или закручивая пробку расширительного бачка. После окончания процедуры не забудьте установить все сливные пробки обратно.

Теперь можно приступать к заливке свежей ОЖ. Если вы используете концентрат, то разведите его дистиллированной водой в пропорции 1:1. При таком соотношении он способен выдержать до -40 °C. Все пропорции обычно указаны непосредственно на упаковке с охлаждающей жидкостью.


Во избежание завоздушивания системы охлаждения поставьте автомобиль в горизонтальное положение.

Отсоедините самый верхний патрубок, подающий антифриз в двигатель (обычно он находится в районе впускного коллектора). Новую охлаждающую жидкость заливайте в горловину расширительного бачка до тех пор, пока она не начнет вытекать из отсоединенного патрубка. Вставьте патрубок на место и зажмите его в месте соединения хомутом.

Не стоит заполнять бачок под завязку. Оптимальным будет уровень между отметками MIN и MAX.

После заливки плотно закройте пробку бачка, заведите машину и прогрейте ее до срабатывания вентилятора. Подождите, пока двигатель остынет, и проверьте уровень охлаждающей жидкости. При необходимости долейте антифриз до нормы.

Термостат двигателя. Устройство, принцип работы и возможные поломки

Поддержание оптимальной температуры двигателя важно не столько для эффективной работы печки (хотя её водитель ощущает в первую очередь), сколько для полного сгорания рабочей смеси, снижения токсичности отработанных газов и увеличения ресурса двигателя. На некоторых моторах даже устанавливают несколько термостатов и/или термостаты с электронным управлением, чтобы более точно регулировать температуру в каждом контуре системы охлаждения.

Причины и признаки неисправности термостата

Иногда термостат выходит из строя, попросту заклинивая. Чаще всего это происходит из-за коррозии внутри радиатора, некачественного или старого антифриза: частицы накипи или ржавчины оседают на термоэлементе термостата, из-за чего тот становится нечувствительным к изменению температуры жидкости в системе и перестаёт двигать клапан. Но иногда термостат заклинивает и механически.

Термостат может заклинить в разных положениях: в полностью открытом, закрытом или промежуточном. Если термостат полностью закрыт, антифриз циркулирует только по малому кругу, что вызовет перегрев двигателя практически в любом режиме работы, при этом радиатор останется холодным. Полностью открытый заклинивший термостат тоже нетрудно вычислить: с ним двигатель будет прогреваться очень долго, а зимой даже не достигнет рабочей температуры.

А вот заклинивший в промежуточном положении термостат вычислить непросто. Поэтому, в случае проблем с системой охлаждения, термостат часто меняют превентивно, на всякий случай — просто чтобы исключить его из списка возможных причин. Благо, стоит он недорого.

Другая распространённая проблема — утечка охлаждающей жидкости — связана не с самим термостатом, а с его прокладкой, которая со временем перестаёт обеспечивать герметичность. Если вы меняете термостат, обязательно смените и прокладку, чтобы не пришлось сливать антифриз и разбирать систему охлаждения заново, обнаружив утечку.

Как проверить термостат

Снятый с машины термостат можно проверить в домашних условиях. Для этого его помещают в закипающую воду и смотрят, открывается ли клапан. Выглядит эффектно, но такая проверка, к сожалению, мало что даёт — лишь подтверждение, что термостат сохранил подвижность. Но при какой температуре он открывается? Чтобы тест был действительно полезным, нужно использовать термометр и контролировать температуру воды, сравнивая её с номинальной температурой начала открытия термостата.

Всё про термостат системы охлаждения автомобиля


Термостат системы охлаждения – маленькая, но важная деталь, отвечающая за поддержание температуры двигателя. Нормально функционирующий термостат не требует к себе внимания, какого-либо техобслуживания и вообще вмешательства в работу. Зато при его поломке автомобиль придется доставлять на СТО эвакуатором. Это полностью автономное устройство, о котором обычно вспоминают только в случае его выхода из строя.



Назначение термостата

Для двигателя есть строго определенная рабочая температура, обеспечивающая оптимальные условия работы. Как правило, это диапазон от 80 до 97°С, в зависимости от типа двигателя. При более низких температурах не обеспечивается достаточная текучесть моторного масла, а значит, увеличивается его сопротивление при движении поршней. Выше – перегрев двигателя, при котором происходит нештатное расширение тонко подогнанных металлических деталей, усиливается трение, повреждаются поверхности поршней, цилиндров и клапанов.

Система охлаждения и предназначена для поддержания оптимальной температуры: при старте автомобиля требуется быстрый разогрев, а затем, в процессе движения, нужно качественное охлаждение. Регулировку этого процесса и берет на себя термостат, который устанавливается на «развилке» между большим и малым кругом системы охлаждения и управляет направлением потока охлаждающей жидкости.

Пока двигатель не разогрет, термостат перекрывает патрубок к радиатору, направляя охлаждающую жидкость по малому кругу: от рубашки мотора, через термостат, байпасный канал и снова к двигателю. Антифриз не проходит через радиатор и не охлаждается, давая мотору возможность быстрей прогреться.



Движение охлаждающей жидкости по малому контуру во время разогрева двигателя

Когда двигатель прогревается до рабочей температуры, термостат открывает клапан, ведущий к радиатору, и антифриз начинает охлаждаться сам и охлаждать двигатель. В зависимости от температуры антифриза, термостат может закрыть клапан в байпасный канал полностью (когда двигатель нуждается в интенсивном охлаждении) или частично.



Умеренная нагрузка на двигатель: частично открыты оба контура (большой и малый)

Таким образом, термостат в полностью автономном режиме регулирует количество антифриза, поступающего в радиатор охлаждения, чтобы поддерживать температуру двигателя на постоянном рабочем уровне.



Интенсивное охлаждение: байпасный канал полностью закрыт,
вся охлаждающая жидкость проходит через радиатор



Конструкция и принцип действия



Термостат состоит из цилиндра, наполненного материалом с большим коэффициентом термического расширения. Наполнитель может быть жидким (у сильфонных термостатов смесь воды и спирта) или твердым. Твердый наполнитель, как правило, состоит из дистиллированного гранулированного воска, смешанного с медным, алюминиевым и графитовым порошком.

Корпус цилиндра делается из гофрированной меди, имеющей хороший коэффициент теплопроводности. Герметично закрытый медный цилиндр наполнен теплочувствительным материалом (твердым в холодном состоянии), в котором установлен металлический шток. Вся конструкция загерметизирована резиновым уплотнителем.

С обеих сторон цилиндра расположены два клапана: клапаны большого и малого контуров системы охлаждения. Вся конструкция закреплена в корпусе-тарелке с верхней и нижней рамками, и снабжена пружинами, обеспечивающими нужное сопротивление штоку.



Когда термочувствительный наполнитель плавится от высокой температуры, он увеличивается в объеме и выталкивает шток наружу (приблизительно на 2 см). Клапан, закрепленный на штоке, поднимается и перекрывает патрубок. Чем выше температура охлаждающей жидкости, тем больше сила выталкивания штока. При остывании восковой наполнитель уменьшается в объеме, и шток вместе с клапаном возвращается на место с помощью пружины.

Точность работы термостата достигается за счет состава наполнителя: в зависимости от ингредиентов и их пропорции можно точно подобрать температуру плавления и коэффициент расширения наполнителя. В конечном итоге именно наполнитель влияет на температурный диапазон работы термостата.



Технические характеристики

Принцип действия всех термостатов примерно одинаковый: что для европейских, что для американских, азиатских или отечественных автомобилей. Но некоторые особенности конструкции и технические параметры отличаются, чтобы полностью соответствовать параметрам двигателя и системы охлаждения.



  • Температурный режим

В зависимости от того, какая температура нужна для работы двигателя, будет использоваться соответствующий термостат с точно выверенным температурным диапазоном. Как правило, этот показатель пишется на корпусе, а в описании указывается как «температура плавления».



Примеры обозначения рабочей температуры
на корпусе термостата

Чем жарче климат, тем «холодней» должен быть термостат: в условиях сильной жары двигатель прогревается быстро, а радиатор может не обеспечить нормальное охлаждение антифриза. Следовательно, для «Африки» используются термостаты с низкой температурой плавления, а для «Сибири» — с высокой.



  • Количество клапанов

В старых автомобилях использовались (и до сих пор используются) одноклапанные термостаты: наиболее простые по конструкции. Более новые модели – двухклапанные, которые используются практически во всех новых машинах.

Одноклапанный (слева) и двухклапанный (справа) термостаты

В двухклапанных моделях верхний и нижний клапан работают синхронно: если один патрубок открыт, другой закрыт.



  • Двухступенчатые термостаты

Используются в охлаждающих системах с высоким давлением, в которых требуется преодолевать сильное сопротивление жидкости. В таких термостатах клапан состоит из двух «тарелок»: сначала открывается меньшая, для которой необходимо меньшее усилие, а затем, когда давление падает, открывается основная.



  • Корпусные и бескорпусные

В большинстве случаев термостат продается без корпуса: при установке необходимо разобрать место его размещения, вынуть старый и установить новый. Но некоторые производители предлагают уже установленные в распределительный корпус термостаты, которые при установке нужно подключить к соответствующим патрубкам системы охлаждения.





  • Дополнительные устройства

На современных автомобилях термостаты могут оснащаться дополнительным термодатчиком и подогревателем, работающим в паре с электронным блоком управления. На средних оборотах двигателя температура охлаждающей жидкости поддерживается на более высоком уровне, а при максимальной нагрузке включается дополнительный подогрев, и термостат срабатывает раньше, что позволяет уменьшить температуру антифриза примерно на 10°С. Такое решение дает заметную экономию топлива.





  • Габаритные размеры

Для термостатов имеют значение диаметры малого клапана, «тарелки» и высоты. Для корпусных моделей указываются размеры патрубков, их длина и углы наклона.





В большинстве случаев термостаты продаются вместе с уплотнительной прокладкой из специальной резины, стойкой к воздействию антифриза.



Неисправности термостата: признаки, причины, последствия

Поскольку устройство термостата достаточно простое и не подвергается интенсивным механическим нагрузкам, проработать он может достаточно долго. Причин поломки может быть несколько:

  • Накипь на штоке, коррозия на металлических частях. Как правило, отложения в системе охлаждения появляются из-за некачественного антифриза и несвоевременной его замены. Накипь на деталях термостата затрудняет движение штока и клапанов, после чего термостат перестает правильно реагировать на изменение температуры ОЖ;

  • Разрушение от вибрации. Чаще такая неприятность случается с бракованными или некачественными изделиями, в которых недостаточно завальцованы стыки и соединения. Если медный цилиндр недостаточно загерметизирован, внутрь попадает охлаждающая жидкость и препятствует работе термостата;
  • Разрушение резинового уплотнителя из-за высокой температуры. Перегрев может вывести из строя уже «подуставшую» резину, после чего в ней образуются трещины и протечки. Мембрана внутри рабочей части (между восковым наполнителем и штоком) также страдает от перегрева.

При поломке термостат начинает хуже откликаться на изменения температуры, а затем и заклинивает. Клапаны термостата могут перекрыть патрубок, ведущий к радиатору или к байпасному каналу, либо могут остановиться в среднем положении.

Признаки неисправности:

  • Двигатель долго греется – открыт патрубок к радиатору, антифриз охлаждается, не давая мотору прогреться;
  • Двигатель перегревается (стрелка в красной зоне) – антифриз не попадает к радиатору;
  • Двигатель греется дольше обычного, а при нагрузке резко повышается температура – клапаны заклинило в среднем положении, часть охлаждающей жидкости постоянно проходит через радиатор, но при интенсивном движении этого охлаждения недостаточно;
  • Также косвенными признаками поломки термостата может быть неработающее отопление салона («печка» дует холодным воздухом), повышенный расход топлива, ухудшение динамики двигателя.

Самым тяжелым последствием отказа термостата будет перегрев двигателя: в жару достаточно нескольких минут, чтобы привести мотор в аварийное состояние. Но и езда с недостаточно прогретым мотором сказывается на его ресурсе: увеличивается износ деталей, неэффективно работает моторное масло.



Как проверить термостат?

Проверить работу термостата можно самостоятельно. Для этого отслеживается работа системы охлаждения, то есть переход антифриза по большому и малому контуру в зависимости от температуры двигателя.

1. Завести мотор. До того как он прогреется до рабочей температуры, антифриз не должен поступать в радиатор. Следовательно, патрубок, ведущий к радиатору должен быть холодным. Если он теплый – антифриз поступает в радиатор раньше времени;

2. Когда мотор прогреется, охлаждающая жидкость должна идти в радиатор, патрубок должен быть теплым. Мотор прогрет, а антифриз в радиатор не идет – перекрыт клапан;

3. Если двигатель хорошо прогрет (почти до красной зоны), антифриз не должен поступать в байпасный патрубок, а весь проходить через радиатор охлаждения. Соответственно патрубок к радиатору будет горячим, а байпасный – холодным.

Еще один способ проверки, который рекомендуют автолюбители старой школы – демонтаж термостата и проверка его в горячей воде. Конечно, при желании можно и так оценить работу устройства, только понадобится отслеживать температуру открытия клапанов. Но если возникают нарекания на работу термостата, лучше его просто заменить.



О том, как выбрать новый термостат на замену старому, читайте наш “Гид покупателя”.

Что делать, если машина закипела :: Autonews

Фото: Zamir Usmanov / Russian Look

От закипания не застрахован ни один автомобиль, даже самый современный. Причины могут быть разными: от технических неисправностей до невнимательности автомобилиста. Помните, что последствия, как правило, оказываются плачевными: нарушение геометрии и разрушение внутренних элементов двигателя. Все это приводит к дорогостоящему ремонту. Разберемся, что делать, если двигатель все-таки закипел, и как избежать серьезной поломки.

Почему закипает автомобиль

Выход из строя термостата, срыв приводного ремня, низкий уровень антифриза — все это причины, которые могут привести к закипанию двигателя. Чаще всего речь идет о нехватке антифриза, поэтому хотя бы раз в две недели лучше контролировать уровень охлаждающей жидкости.

На старых машинах нередко проблемой могут стать забитые соты радиатора охлаждения или поломка вентилятора. Кроме этого, перегрев может быть спровоцирован неполадками в системе зажигания, неисправными свечами и некачественным топливом.

Как понять, что машина закипела

Во время поездок, а особенно во время простаивания с работающим двигателем в затяжных летних пробках, водителю необходимо следить за стрелкой температуры на панели приборов. Нормальными показателями считаются 85–90 градусов. Повышение температуры на 5–10 градусов уже считается потенциально опасным.

Фото: Michael Hartmann / imagebroker.com / Global Look Press

При достижении 100 градусов происходит закипание охлаждающей жидкости, а из-под капота машины начинает идти пар. При этом следует помнить, что температура охлаждающей жидкости в системе может меняться из-за дорожной ситуации (простой летом в пробке, движение с невысокой скоростью). В этом случае важно наблюдать колебания температуры в некоторых пределах, однако после включения вентилятора стрелка снова опустится.

Как действовать, если машина перегрелась

Есть два сценария: двигатель перегрелся, но еще не закипел, и перегрелся, когда из-под капота начал валить пар. В первом случае закипающий автомобиль нужно сразу же остановить в безопасном месте, выключить кондиционер и открыть капот. При этом не следует глушить двигатель сразу — лучше дать ему поработать на холостых оборотах. В противном случае охлаждающая жидкость перестает передвигаться по системе и закипевший антифриз может повредить детали двигателя.

Если из-под капота начал валить пар, это значит, что охлаждающая жидкость попадает на горячий блок цилиндров. Автомобиль нужно как можно быстрее заглушить — работающий двигатель может привести к заклиниванию.

Самый простой способ сбросить температуру — включить на полную мощность печку. Звучит странно, но отопитель заберет часть тепла и сыграет роль дополнительного средства охлаждения антифриза. Для летнего времени иногда вполне хватает остановки с открытым капотом на 40–50 минут.

Важно! Ни в коем случае нельзя открывать крышку расширительного бачка или радиатора — это может привести к выплеску кипящего антифриза и получению серьезных ожогов.

Но лучше всего в случае перегрева вызвать эвакуатор или на буксире доставить машину до ближайшего сервиса.

Что можно сделать самому

Бывает так, что стрелка температуры охлаждающей жидкости быстро ползет вверх, а радиатор остается холодным — речь может идти о заклинивании термостата. В этом случае до сервиса лучше ехать с минимально возможной нагрузкой на двигатель и постоянно включенным вентилятором печки.

Фото: Jochen Tack / imagebroker.com / Global Look Press

Если причина перегрева в забитом радиаторе, лучше сначала поехать на мойку и попросить промыть эту деталь. После этого радиатор следует продуть сжатым воздухом. Если температура двигателя поднимается из-за пробитого патрубка системы охлаждения, его можно заменить отрезком трубки аналогичного диаметра.

Следует помнить, что летом самостоятельно доливать охлаждающую жидкость можно только спустя час после остановки двигателя. В противном случае перепад температуры может привести к образованию трещин в блоке или головке.

Система охлаждения, диагностика и ремонт

Нижний Новгород, ул. Деловая, 7 +7 (831) 422-14-24,(986) 726-84-33,(910) 790-23-52, (831) 422-14-24

Нижний Новгород, ул. Ванеева, 209А +7 (910) 790-23-55,(910) 790-23-51,(831) 422-14-22

г. Нижний Новгород, ул.Переходникова, д.28/1 +7 (831) 422-14-20,(831) 410-11-21,(831) 410-14-32

Нижний Новгород, ул. Коминтерна, 39, к.1 +7 (987) 544-90-34,(987) 544-90-33,(831) 422-14-16

Нижний Новгород, ул. Карла Маркса, 60в +7 (910) 790-83-34, (910) 790-84-33, (831) 422-14-15

Нижний Новгород, Комсомольское шоссе, 3б +7 (831) 410-33-52,(831) 410-33-51,(831) 422-14-23

Нижний Новгород, ул. Удмуртская, 10 +7 (831) 411-50-50, (831) 416-16-00, (831) 416-19-00

Нижний Новгород, пр. Гагарина, 37б +7 (831) 413-03-89

Нижний Новгород, ул. Дьяконова, 2г +7 (831) 414-65-76

г. Нижний Новгород, ул. Гаугеля 2А/2 +7 магазин: (831) 225-92-72, шиномонтаж: (831) 415-38-07

г. Нижний Новгород, ул. Юбилейная, 16а +7 (831) 413-38-16, (986) 763-34-03, (930) 66-86-777

Нижний Новгород, ул. Голубева, д. 7 +7 (831) 422-14-17,(831)410-15-84, (831)410-15-71, (987) 544-41-22

Нижний Новгород, ул. Фучика, д. 36 +7 (987) 080-14-31,(987) 548-91-33,(831) 422-14-18

Нижний Новгород, ул. Генерала Ивлиева, дом 24А +7 (831) 410-15-66,(831)410-15-69,(831) 410-15-39,(831) 422-14-19

Как проверить циркуляцию охлаждающей жидкости

Проверка системы охлаждения

При первых признаках перегрева, если загорелась сигнальная лампа перегрева двигателя, но из-под капота не вырываются клубы пара, включите максимальный режим отопления салона (см. разд. Система отопления, кондиционирования и вентиляции салона). Это необходимо для того, чтобы снизить температуру охлаждающей жидкости в системе охлаждения двигателя.

Включите аварийную сигнализацию, выжмите педаль сцепления, затем, используя инерцию автомобиля, постарайтесь осторожно переместиться к краю проезжей части и остановиться как можно правее у обочины, а если возможно, то за пределами проезжей части. Дайте двигателю поработать пару минут при нормальной частоте вращения коленчатого вала на холостом ходу, с включенным на полную мощность отопителем.

Не останавливайте двигатель сразу! Единственное условие – сохранение герметичности системы охлаждения. Если лопнул или соскочил шланг либо образовалось другое место утечки, кроме выброса жидкости из-под пробки расширительного бачка, двигатель придется остановить немедленно.

После остановки перегретого двигателя начинается местный перегрев охлаждающей жидкости в местах ее контакта с наиболее теплонапряженными деталями двигателя и образование паровых пробок. Это явление называется тепловым ударом.

1. Остановите двигатель.

2. Откройте капот и осмотрите подкапотное пространство. Определите, откуда вырывается пар. При осмотре двигателя обратите внимание на наличие охлаждающей жидкости в расширительном бачке, на целость резиновых шлангов, радиатора, термостата.

Никогда не открывайте сразу пробку расширительного бачка. Жидкость в системе охлаждения находится под давлением, при открытии пробки давление резко упадет, жидкость закипит и ее брызги могут вас ошпарить. Если вы хотите открыть пробку расширительного бачка на горячем двигателе, предварительно накиньте сверху плотную толстую тряпку и только после этого осторожно поворачивайте пробку.

3. Загляните под панель приборов со стороны переднего пассажира – нет ли под ней течи или следов охлаждающей жидкости, вытекающей из радиатора отопителя.

Если обнаружена течь охлаждающей жидкости, лопнувший шланг можно временно восстановить с помощью липкой ленты.

Особенно хорошо для этой цели подходит армированная (например, серебристого цвета) липкая лента, которую можно приобрести в автомагазинах.

Течь радиатора, термостата или отопителя довольно сложно устранить на месте, поэтому в такой ситуации необходимо долить в систему охлаждения воду и при движении внимательно следить за указателем температуры, периодически восстанавливая уровень в системе охлаждения.

Длительное использование воды вместо антифриза приводит к образованию накипи в системе охлаждения двигателя, ухудшению его охлаждения и, как следствие, к сокращению ресурса.

Никогда не доливайте холодную воду в перегретый двигатель. Он должен остывать с открытым капотом не менее 30 мин.

4. Обрыв или ослабление натяжения ремня привода генератора и водяного насоса практически всегда приводит к перегреву двигателя. Если ремень цел, проверьте его натяжение (см. Замена ремня привода вспомогательных агрегатов). Если произошел обрыв или ремень изношен настолько, что автоматическое натяжное устройство не обеспечивает нормального натяжения ремня, замените ремень (см. Замена ремня привода вспомогательных агрегатов).

5. Двигатель может перегреться в случае выхода из строя термостата, который регулирует прохождение потока жидкости в системе охлаждения через радиатор или мимо него (для ускорения прогрева холодного двигателя).

6. Для проверки термостата нужно на прогретом двигателе проверить на ощупь температуру шланга, соединяющего термостат с радиатором. Если шланг радиатора холодный, термостат неисправен, циркуляции через радиатор нет.

7. Очень часто причиной перегрева двигателя, система охлаждения которого оснащена электрическим вентилятором, становится выход вентилятора из строя. Пустите двигатель, следите за температурой и обратите внимание на то, включается ли при перегреве двигателя вентилятор системы охлаждения. Причинами невключения вентилятора могут быть перегоревший предохранитель (плавкая вставка), неисправное реле включения…

…окисленные контакты в колодке жгута проводов, перегоревшее дополнительное сопротивление вентилятора или сгоревший электродвигатель.

8. Замените плавкую вставку №42 (показана на фото стрелкой) в монтажном блоке предохранителей и реле, установленном в подкапотном пространстве. Если после замены плавкой вставки вентилятор не начал работать, проверьте электродвигатель, для чего возьмите два дополнительных провода и подайте на него питание непосредственно от аккумуляторной батареи. Провода должны быть надежно закреплены и изолированы.

Не допускайте замыкания проводов между собой!

Обратите внимание на полярность подключения: электродвигатель должен вращаться так, чтобы вентилятор нагнетал воздух через радиатор на двигатель, а направления образуемого потока и набегающего (путевого) потока воздуха совпадали.

Если электродвигатель начал работать, неисправны электропроводка, предохранитель или реле включения вентилятора системы охлаждения; если нет – также неисправны электропроводка или собственно электродвигатель. Реле, предохранитель и электродвигатель неремонтопригодны, замените их (см. разд. Электрооборудование).

В пробке расширительного бачка установлены два клапана – впускной и выпускной. Выпускной клапан играет большую роль в обеспечении оптимального температурного режима двигателя. Он поддерживает в системе избыточное давление не менее 0,145 МПа (1,45 кгс/см 2 ), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. К сожалению, при заклинивании клапана в закрытом положении при перегреве возникает значительное превышение избыточного давления – более 0,15 МПа (1,5 кгс/см 2 ), что может привести к разрыву расширительного бачка или срыву одного из шлангов. В свою очередь, заклинивание клапана в открытом положении приводит к преждевременному закипанию охлаждающей жидкости.

Поэтому раз в год промывайте пробку расширительного бачка проточной водой. Если появились сомнения, замените пробку. Очевидно, если на перегретом двигателе снять пробку расширительного бачка и по времени это действие совпадет с тепловым ударом, то вскипание жидкости и образование воздушных пробок в системе охлаждения будет гарантировано.

Раз в год продувайте ячейки радиатора струей сжатого воздуха (например, от компрессора), направляя струю сначала навстречу набегающему воздушному потоку, а затем по его направлению для удаления с поверхности радиатора грязи, налипших насекомых и дорожного мусора. Так можно частично восстановить эффективность радиатора.

Функции системы охлаждения

Температура в цилиндрах при работе мотора может достигать 800-900 градусов. Даже через несколько секунд без работы устройств охлаждения температура мотора поднимается до недопустимой отметки. Процессы отвода тепла защищают механизмы и детали, которые также поддерживают нормальное рабочее состояние и ускоряют прогрев машины.

Охладительная система транспортного средства

Однако, это не все функции, которые возложены на работу охлаждающей схемы автомобиля. Более современные разработки могут выполнять и другие задачи, которые способствуют нормальной работе мотора и увеличению срока его эксплуатации. Среди них:

  1. Нагрев воздуха. Чаще всего данная функция относится к устройствам отопления, кондиционирования и вентиляции.
  2. Охлаждение масла. Без смазки автомобиль тоже может подвергаться перегреву, а иногда это случается даже от постоянной работы мотора, поэтому на помощь приходит охлаждающий реагент.
  3. Охлаждение газов в механизме рециркуляции.
  4. Охлаждение жидкости в коробке передач. Рабочие жидкости в автоматической коробке тоже требуют понижения их температуры.

Для того, чтобы выполнять возложенные на них задачи должным образом, системы охлаждения бывают разными. Различаются они способами охлаждения. Системы бывают трех видов:

  1. Жидкостная система закрытого типа;
  2. Воздушная система открытого типа;
  3. Комбинированная система.

Охладительная система мотора авто

Самым распространенным является способ охлаждения, работающий на жидкости. Он обеспечивает равномерное распределение холода и обладает самым низким уровнем шума при работе.

Компоненты СО

Схемы работы охлаждающих механизмов включают в себя множество элементов. Каждая из деталей выполняет свои функции, соответственно, для идеальной работы всех систем элементы должны быть в хорошем состоянии, а также они не должны поддаваться воздействию внешних негативных факторов. Бывают случаи, когда не циркулирует охлаждающая жидкость и это является признаком того, что работа одного из компонентов проходит неправильно.

  1. Радиатор. Его задача – снижение температуры хладагента под постоянным потоком холодного воздуха. Отдача тепла увеличивается, тем самым повышая эффективность и охладительные возможности, позволяя выполнять больше работы за меньший срок.
  2. Масляный радиатор может быть установлен наряду с основным. Он предназначен для охлаждения смазывающего вещества.
  3. Еще один вид устройства того же типа, радиатор, предназначенный для охлаждения отработанных газов. Он необходим для снижения температуры горения топливной смеси.
  4. Задача теплообменника – нагревать воздух. Функционирование этого устройства будет более эффективным в случае его установки на месте выхода хладагента из мотора.
  5. Расширительный бачок помогает компенсировать изменяющийся объем ОЖ в результате ее расширения.
  6. Циркуляция и перемещение ОЖ обеспечивается насосом с центробежной тягой. Такой насос очень часто называют помпой. Система работы может различаться в зависимости от вида устройства. В частности, бывают насосы на ремне, а бывают — на шестернях. Некоторые мощные двигатели требуют установки дополнительного насоса того же типа.
  7. Термостат. Цель работы данного приспособления заключается в установке уровня и количества хладагента. Весь хладагент контролируется, благодаря чему поддерживается наиболее приемлемый режим температуры. Найти термостат можно посередине между радиатором и охлаждающей рубашкой в патрубке.
  8. Термостат с электроподогревом тоже встречается на мощных моторах. Полное открытие такого термостата происходит при сильной нагрузке на ДВС.
  9. Вентилятор – важная деталь радиатора. Он повышает интенсивность охлаждения и может работать на разных приводах, таких как механический, электрический или гидравлический. Чаще всего автомобили оснащены электроприводом.
  10. Элементы системы управления имеют свое предназначение и позволяют пользоваться всей системой на полную мощность. Датчик температуры выводит необходимую информацию на экран, преобразовав ее в сигнал.
  11. Электронный блок управления принимает сигналы от датчика, преобразовывает их в исполняющие сигналы и передает кодированный сигнал на такие же устройства.
  12. Исполняющие устройства выполняют поставленные на них задачи, получив определенный сигнал. Среди них есть: нагреватель, реле, БУ вентилятора, другое реле для двигателя.

Схема циркуляции ОЖ

  1. Схема циркуляции охлаждающей жидкости состоит из большого круга и маленького. Пока двигатель холодный охлаждающая жидкость не циркулирует только по большому кругу. Малый круг ограничивается рубашкой охлаждения и радиатором. Термостат не открывается, пока двигатель не разогреется и температура не достигнет необходимого уровня. Также во время циркуляции по малому кругу термостат закрывает к радиатору проток жидкости.

В целом так выглядит СО ДВС машины

Видео «Устройство и принцип работы охладительной системы»

В этом видео показано, как происходит процесс циркуляции антифриза в системе охлаждения.
