Двигатель ЗМЗ 402, технические характеристики и тюнинг

Содержание

• 1 Технические характеристики
• 2 Описание (конструкция, модификации, неисправности, обслуживание)
• 3 Основные недостатки двигателя
• 4 Проведение тюнинга
• 5 Расход топлива
• 6 Выбор моторного масла
• 7 Необходимость в проведении капитального ремонта
• 8 Модификации мотора и на какие автомобили устанавливаются

ЗМЗ 402 представляет собой доработанную модификацию прошлого поколения двигателя ГАЗ-24Д.

Модернизации подверглись все основные узлы и механизмы силового агрегата.

Технические характеристики

Двигатель ЗМЗ 402 имеет следующие технические характеристики:

Скачать .xls-файл

xls

Скачать картинку

pic

Отправить на email

mail

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Конфигурация	L
Система питания	карбюратор
Количество цилиндров	4
Клапанов на цилиндр	2
Порядок работы цилиндров	1-3-4-2
Ход поршня, мм	92
Диаметр цилиндров, мм	92
Максимальная степень сжатия смеси	8. 2
Объем двигателя, л	2.5
Электросхема	стандартного типа
Мощность двигателя, л.с./об.мин	100/4500 и 90/4500*
Крутящий момент, Нм/об.мин	182/2500 и 172/2500*
Вес двигателя, кг	181 и 184**
Расход топлива (город), л/100 км	13.5
Масло в двигатель	5W-30, 5W-40, 10W-30, 10W-40, 15W-40
Замена масла проводится, км	10 000 (лучше 5000)
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км
— по данным завода	200
— на практике	~200
Тюнинг
— потенциал	~200
— без потери ресурса	~120-130

* — для двигателей ЗМЗ 4021.10 и 4025.10
** — вес двигателя для Газели

Устанавливался на автомобили «Волга», «ГАЗель», микроавтобусы «Латвия» и частично на авто Ульяновского автозавода.

Описание (конструкция, модификации, неисправности, обслуживание)

Двигатель ЗМЗ 402 классифицируется на отдельные модификации по степени сжатия топливной смеси.

Поскольку турбомодификаций таких моторов не существует, то все они делятся на три основные типа:

• ЗМЗ 402.1,
• ЗМЗ 402.2,
• ЗМЗ 402.

Соответственно, степень сжатия у них варьируется от 6,7 до 8,2.

На ЗМЗ 402 регулировка клапанов осуществляется согласно установленному регламенту. Для лучшей герметичности блок двигателя, отлитый из алюминиевого сплава, обрабатывается специальным веществом.

Основным преимуществом этого мотора является простота конструкции: он неприхотлив в обслуживании и достаточно вынослив. Несмотря на это, существует и минус – высокая вероятность перегрева во время работы.

Простота конструкции силового агрегата позволяет осуществлять его ремонт в обычных гаражных мастерских, не прибегая к помощи профессиональных квалифицированных специалистов. Эксплуатируется такая модификация двигателя на протяжении длительного времени.

Минусом конструкции принято считать задний сальник коленвала, который представляет собой веревку, пропитанную графитовой смазкой, держит она до 2500 об/мин. Соответственно, он не способен выдерживать нагрузку при работе на высоких оборотах коленчатого вала. Приводило это в большинстве случаев к выходу мотора из строя по причине нехватки смазочного материала в общей системе.

Помимо этого, в двигателе ЗМЗ 402 имелись и существенные недоработки. С такими можно было столкнуться, к примеру, в навесном оборудовании: карбюратор не был корректно настроен на подачу топлива. Последствием этого становился перерасход топливной смеси и неровная работа мотора на холостых оборотах. В результате это приводило к тому, что некоторые автовладельцы подвергали силовой агрегат тюнингу, устанавливая на него карбюратор от «Жигулей».

Нередко можно столкнуться с тем, что некоторые автовладельцы устанавливали на подобный двигатель инжектор.

Впрочем, подобное изменение не нашло широкого распространения: конечный результат не оправдывал вложенных в процесс средств.

Основные недостатки двигателя

Из-за некоторых особенностей конструкции считается, что двигатели 402 морально устарели:

• Основными недостатками агрегата в целом считаются – приводы клапанов штангового типа и гильзы с недостаточным уровнем фиксации.

Несмотря на это, на многих суперкарах устанавливаются системы, аналогичные системам на двигателе ЗМЗ 402.

Некоторые специалисты не советуют эксплуатировать такой мотор на оборотах коленчатого вала, превышающих три тысячи: используемые в конструкции штанговые приводы не рассчитаны на стол высокие нагрузки из-за недостаточного зазора клапанов, в отличие от тех же суперкаров с аналогичными системами узлов. По этой причине проводить регулировку клапанов сложнее.

Несмотря на это, на ограниченных оборотах коленчатого вала двигатель ЗМЗ 402 инжектор способен создавать достаточную тягу. Особенностью такого мотора считается повышенная прочность конструкции.

• Еще одним недостатком силового агрегата считается деформация приводящих клапана в движение штанг и залипание самих клапанов.

Впрочем, основной причиной возникновения подобных проблем является неквалифицированное вмешательство в механизмы и узлы мотора.

• Отсутствие сальника в задней части коленчатого вала приводит к тому, что при увеличении количества оборотов свыше установленной нормы повышается давление моторного масла, что становится причиной выдавливания смазочного материала через заменяющий сальник герметик.

Двигатель ЗМЗ 402 обладает правильной геометрией и достаточно тяжелой поршневой системой. Несмотря на то, что ход поршня не отличается величиной и составляет 92 миллиметра, мотор обеспечивает достаточный уровень тяги.

По сравнению с зарубежным автопромом, ход поршня в крайслеровском аналоге больше всего лишь на 8 миллиметров.

Проведение тюнинга

Многие специалисты придерживаются мнения, что двигатель ЗМЗ 402 не поддается тюнингу, поскольку рассчитан на низовую тягу при крутящем моменте на низких оборотах.

Но для повышения его производительности и эксплуатации можно выделить ряд существенных доработок:

• Как говорилось выше, мотор отличается неплохой геометрией. По этой причине мощность двигателя, по сути, почти полностью зависит от расположения фаз газораспределительного вала. Фазы вала устанавливаются в нейтральном положении. Тяга двигателя на холостых оборотах находится в прямой зависимости от выхлопной системы.
• По причине особой конструкции выхлопной системы на автомобилях с двигателем ЗМЗ 402 инжектор, превысить отметку в четыре тысячи оборотов силовой агрегат просто не способен. Чтобы снять данное ограничение на обороты, с него снимается резонатор и создается прямоточная выхлопная система. Проведение такой доработки позволит значительно повысить мощность мотора на уровне от трех тысяч оборотов коленчатого вала и выше.
• Подобные изменения требуют перенастройки карбюратора под увеличенное количество оборотов и установки более легкого «серединного» вала.

Несмотря на проведение подобных улучшений, на высоких оборотах мотор не будет иметь тяги, аналогичной той, что фиксируется на низких оборотах. Причиной этого становится необычная конструкция головной части цилиндров: так называемая «голова» имеет горизонтально расположенные каналы. Это приводит к тому, что при повышении оборотов поршневая система не получает необходимого количества топливной смеси, в отличие от работы на пониженных оборотах.

По сути, это и является фактором, по которому определяется верхний предел мотора в районе пяти-шести тысяч оборотов коленчатого вала в минуту.

Увеличение мощности двигателя

Чтобы значительно повысить мощность мотора, установленную на нем поршневую систему меняют на аналогичную стомиллиметровую, что приводит к увеличению его объема.

Впрочем, здесь есть и свой минус: такое изменение приводит к увеличению расхода топлива, который и без этого является слишком большим.

Существует еще один эффективный способ тюнинга двигателя ЗМЗ 402 инжектор. С этой целью на месте соединения головки блока цилиндров и впускного коллектора стачиваются металлические выступы и проводится полировка всех впускных каналов.

Конечно, такие доработки слегка изменят ситуацию к лучшему, но не стоит ждать от них чего-то невероятного: вряд ли они оправдают ожиданий автовладельцев.

Причиной этого является то, что подобные доработки направлены на снижение сопротивления движущихся деталей, несмотря на то, что в самой системе двигателя оно и так минимально. Исключением является, разве что, выхлопная система 402 двигателя.

Расход топлива

Огромнейшим минусом двигателя ЗМЗ 402 инжектор, по мнению многих водителей, является его высокий расход топлива.

Минимальная величина расхода на сто километров составляет тринадцать литров. Собственно, по этой причине многие владельцы автомобилей «УАЗ», «Газель», «Волга» задаются вопросом: почему при столь высоком расходе топлива силовой агрегат не выдает достаточного уровня мощности?

Причиной этого являются устаревшие технологии, используемые при создании 402 двигателя на инжекторе, позаимствованные еще с 50-х годов прошлого века у зарубежных автоконцернов.

Выбор моторного масла

По сути, в двигатели ЗМЗ 402 заливают только минеральное масло. Остальные разновидности смазочных материалов – синтетические и полусинтетические – из-за входящих в их состав компонентов разъедают используемый в системе герметик, который представляет собой обычную веревку, пропитанную специальным веществом.

Впрочем, далеко не всегда это подтверждается: качественные синтетические масла могут значительно увеличить ресурс любого мотора, и 402 двигатель на инжекторе не является исключением.

Необходимость в проведении капитального ремонта

Специалисты автосервисов нередко предупреждают, что после проведения капитального ремонта ресурса двигателя ЗМЗ 402 инжектор хватит только на пятьдесят тысяч километров. Вопрос весьма спорный и зависит от многих обстоятельств.

Одно из них – качество установленных на автомобиль запасных деталей. Все же, отправляя силовой агрегат на ремонт незнакомому мастеру, нельзя заранее предугадать, какого качества детали будут установлены.

По сути, недобросовестное выполнение мастерами собственной работы и приводит к появлению подобных мнений и снижению ресурса двигателя. На самом деле качественно проведенный капитальный ремонт позволяет мотору пройти порядка 80 процентов от заложенного в него ресурса.

Модификации мотора и на какие автомобили устанавливаются

Автомобильный двигатель ЗМЗ 402 инжектор подобной модификации устанавливается в основном на легковые автомобили «Волга» и микроавтобусы «РАФ». Зарекомендовал он себя как качественный и надежный, но слишком прожорливый в плане потребления топлива.

• Модификация ЗМЗ 4021.1

Силовой агрегат карбюраторного типа, который устанавливался на автомобили «Волга», микроавтобусы «ГАЗ» и автомобили с повышенной проходимостью, производством которых занимается Ульяновский автомобильный завод – УАЗ 402 двигатель.

• Модификация ЗМЗ 4025.1

Аналогичный карбюраторный двигатель бензинового типа, клапаны в котором располагаются в верхней части головки цилиндров.

Устанавливался в основном на микроавтобусы семейства «ГАЗ» и 402 двигатель Газель.

• Модификация ЗМЗ 4026.1

Карбюраторный движок, в верхней части которого располагаются впускные и выпускные клапаны. Устанавливался в основном на автомобили небольшой грузоподъемности – микроавтобусы «ГАЗ» и ГАЗ-33021, можно встретить двигатель газель 402.

Поскольку с 2013 года на территории России вступил в действие закон, согласно которому автомобили должны соответствовать экологическому классу Евро-4 (теперь уже Евро-5), была произведена модификация ЗМЗ 402, и ему на смену пришел ЗМЗ 4052.2, который соответствует требуемому классу экологической безопасности.

Изменения последней выпущенной модификации

Последняя версия мотора включает в себя следующие изменения:

1. Существенное изменение крышки клапанов, благодаря чему обеспечивается полная их герметичность.
2. Измененная система вентиляции, повышенная эффективность дроссельной трубки. Благодаря этому количество выбрасываемых в атмосферу вредных веществ сократилось вдвое. Свою роль в этом сыграла и измененная система зубчатого приведения в действие газораспределения мотора.
3. Функция регулировки системы зажигания.

Новая версия двигателя успешно прошла все испытания и была установлена на ГАЗ-2705.

По сравнению с предыдущими модификациями перевыпущенный силовой агрегат показал себя с лучшей стороны:

• значительно снизился расход топлива,
• повысилась мощность,
• улучшился уровень экологичности.

Устанавливаться новая версия будет на все автомобили, выпускаемые ООО «ГАЗ».

Двигатель ГАЗ ЗМЗ 402 2,45 л/100 л. с.

Содержание

• 1 Технические характеристики ЗМЗ 402
• 2 Особенности конструкции
• 3 Перечень модификаций ДВС
• 4 Плюсы и минусы
• 5 Список моделей авто, в которых устанавливался
• 6 Регламент обслуживания ЗМЗ 402
• 7 Обзор неисправностей и способы их ремонта
• 8 Варианты тюнинга мотора

Проектировался двигатель ЗМЗ 402 из мотора 24Д в 70-х годах, прототип которого использовался, еще в «полуторках» ГАЗ-56 и ГАЗ-21. Изначально был цельноалюминиевым, со штангами и коромыслами механизма ГРМ и нижним распредвалом. Уплотнение коленвала осуществлялось пропитанным графитовой смазкой жгутом, а не полноценным резинотехническим изделием.

ДВС ЗМЗ 402

Текущий ремонт и обслуживание можно было производить, не только в гараже, но и в чистом поле, «на коленке» ввиду предельно простой конструкции. Однако для капремонта требовался тельфер или кран-балка, поскольку силовой привод весит под 200 кг, учитывая навесное оборудование.

Технические характеристики ЗМЗ 402

Использована в двигателе простая, примитивная старая конструкция с газораспределительным механизмом по схеме OHV, паранитовыми и асбестовыми прокладками, алюминиевым блоком, головкой и ее крышкой, чугунными коллекторами впуска и выпуска.

Конструкция ЗМЗ 402

Рядная 4-х цилиндровая схема двигателя предназначена для продольного расположения под капотом.

Основные технические характеристики ЗМЗ 402 выглядят следующим образом:

Изготовитель	ЗМЗ
Марка ДВС	402
Годы производства	1981 – 2006
Объем	2445 см3 (2,45 л)
Мощность	73,5 кВт (100 л. с.)
Момент крутящий	182 Нм (на 2500 об/мин)
Вес	181 – 184 кг
Степень сжатия	8,2 (7,6)
Питание	карбюратор, распределенный впрыск
Тип мотора	рядный, бензиновый, 4 цилиндровый
Зажигание	коммутаторное, бесконтактное
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	2
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	оригинальный профиль кулачков
Материал блока цилиндров	алюминиевый сплав с пропиткой смолой
Диаметр цилиндра	92 мм
Поршни	оригинальные
Коленвал	от 2103
Ход поршня	92 мм
Горючее	А-76, АИ-92
Нормативы экологии	Евро-0
Расход топлива	трасса – 5,3 л/100 км смешанный цикл 6,6 л/100 км город – 13,5 л/100 км
Расход масла	максимум 0,2 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 10W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для ЗМЗ 402 по составу	синтетика, полусинтетика, минеральное
Объем масла моторного	6 л
Температура рабочая	80 – 110°
Ресурс ДВС	заявленный 200000 км реальный 250000 км
Регулировка клапанов	винты регулировочные + щупы
Система охлаждения	принудительная, антифриз
Объем ОЖ	3,5 л без учета шлангов, отопителя и радиатора
Помпа	с пластиковой крыльчаткой
Термостат	двухклапанный ТА107-05 либо ТС107-05
Свечи на ЗМЗ 402	чешские Brisk DR17YC/A
Зазор свечи	0,7 – 0,85 мм
Шестерня ГРМ	Gates, ширина 22 мм, ресурс 200000 км пробега
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst, сменный картридж
Масляный фильтр	Mannol SCT Sh515, Mann H727/4
Маховик	диаметр 330 мм, вес 13,2 кг
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	—
Компрессия	от 7 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	800 – 850 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 62 – 87 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный) головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

В таблице приведено описание базового мотора, которое подходит для всех вариантов этой серии.

Особенности конструкции

В сравнении с «нулевым» прототипом двигатель ЗМЗ 402 получил весьма незначительные улучшения конструкции, так как задача увеличить мощность не стояла:

• изначально блок цилиндров отливался в кокиль, гильзы цилиндров фиксировались в расточке верхней плиты, по верхнему буртику;
• затем руководство завода перешло на технологию литья под давлением, верхняя рубашка стала открытой, гильзы крепились внутри нижнего пояса;
• позже производитель вновь вернулся к кокильному литью, поэтому в машинах эксплуатируются, и те, и другие блоки.

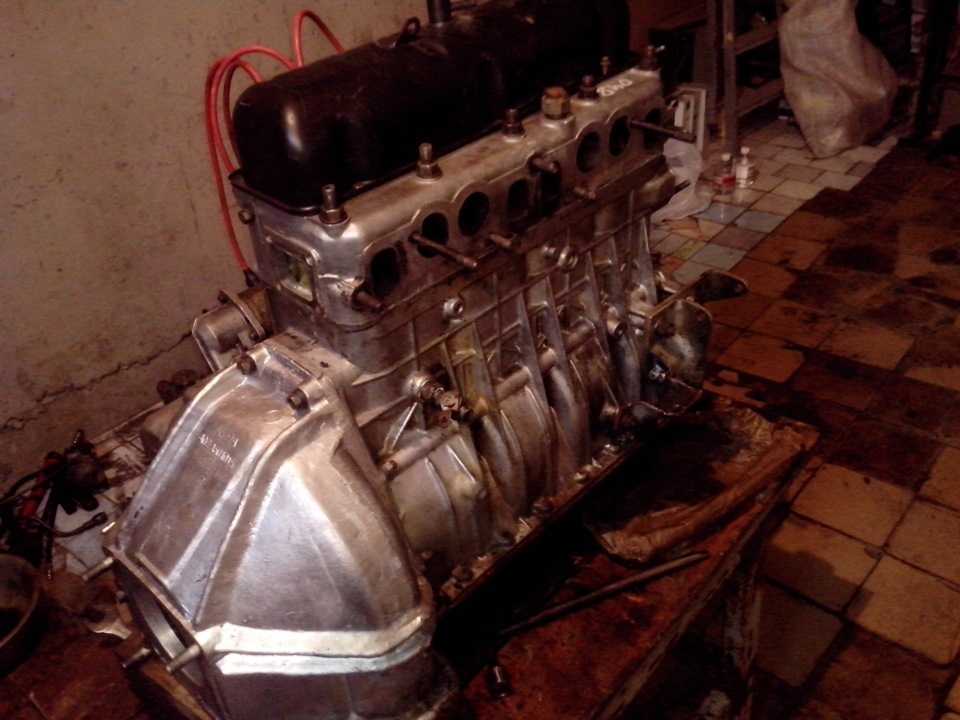

Разобранный мотор

Очередной особенностью силового привода является использование масляного радиатора, чтобы система охлаждения работала эффективнее.

Масляный радиатор

Газораспределительный механизм имеет морально устаревшую уже на момент создания ДВС схему OHV – распредвал снизу, управление коромысло-штанговым механизмом. Именно из-за этого узла мотор получился очень тяжелым, несмотря на легкий блок цилиндров.

Перечень модификаций ДВС

Маркировка ЗМЗ 402 – это целое семейство однорядных 4 цилиндровых моторов, в которое входят модификации:

• 10 – базовая версия со степенью сжатия 8,2 под топливо АИ-92 для комплектации автомобиля Волга;

  ЗМЗ 402.10

• 10 – адаптация под бензин А-76 для установки на Волгу;

  ЗМЗ 4021.10

• 10 – форкамерное воспламенение для улучшения парамеров, снят с производства в 1992 году;

  ЗМЗ 4022.10

• 10 – разработка для Газели под соответствующую коробку КПП и А-76;

  ЗМЗ 4025.10

• 10 – аналог 402.10 под Газель для АИ-92, соответственно.

  ЗМЗ 4026.10

При этом навесное оборудование осталось без изменений. В модификациях движков использована заводская форсировка механическим способом без применения турбины.

Плюсы и минусы

Основными недостатками серии двигателей ЗМЗ 402 являются:

• морально устаревшая конструкция ГРМ;
• головка блока цилиндров затрудняет тюнинг;
• очень слабые прокладки и задний сальник коленвала;
• высокие вибрации, приводящие к ослаблению резьбовых соединений.

Асбестовая прокладка ГБЦ

С другой стороны, мотор очень надежный, рассчитан на высокие эксплуатационные нагрузки. При нормальном обслуживании реальный ресурс составляет 300 – 350 тысяч км пробега.

Список моделей авто, в которых устанавливался

Создавался мотор ЗМЗ 402 для Горьковского и Ульяновского автозаводов, Рижской автобусной фабрики, поэтому применялся для комплектации автомобилей:

• ГАЗ-24-10 Волга – 1985 – 1993;
• ГАЗ-3102 Волга – 1981 – 2006, только форкамерные модификации ДВС;
• ГАЗ-31029 Волга – 1992 – 1997;
• ГАЗ-3110 Волга – 1997 – 2005;
• ГАЗ-31105 Волга – 2002 – 2006;
• ГАЗ-3302 Газель – 1994 – 2003;
• ГАЗ-33023 Газель-Фермер – 1995 – 2003;
• ГАЗ-2705 Газель грузопассажирская – 1995 – 2003;
• ГАЗ-3221 Газель микроавтобус – 1996 – 2003;
• ГАЗ-32213 Газель микроавтобус повышенной комфортности – 1996 – 2003;
• ГАЗ-322132 Газель маршрутное такси (сдвижная дверь) – 1996 – 2003;
• ГАЗ-32214 Газель «скорая помощь» – 1996 – 2003;
• РАФ-М1 Роксана и РАФ-М2 Стилс – выпущены в единственном экземпляре, не пошли в серию;
• РАФ-33111 – грузовик двухместный бортовой 1 т;
• РАФ-22038 – маршрутное такси, небольшие объемы производства;
• РАФ-22039 – маршрутное такси крупногабаритное.

Характеристики двигателя позволяли использовать его в Газелях спецтехники, линейка которых выпускалась Мытищинским заводом Купава. В Украине Часовоярский ремзавод собирал автобусы Рута с этими моторами, Черниговский завод – Богдан-А049 и ТУР-А049, Бориспольский автозавод –  БАЗ-2215 Дельфин.

БАЗ Дельфин

Социальные (реанимация и катафалк) и школьные автобусы с силовым приводом ЗМЗ 404 собирал Семеновский авторемонтный завод с 1995 по 2006 год. Некоторые детали использовались в двигателях УАЗ в качестве комплектующих.

Регламент обслуживания ЗМЗ 402

Официальный мануал содержит сроки замены расходных материалов, чтобы двигатель ЗМЗ 402 прослужил весь заявленный ресурс:

• моторное масло через 10000 км;
• охлаждающая жидкость после 60000 км или 2 лет эксплуатации;
• регулировка тепловых зазоров клапанов каждые 15000 км;
• протяжка гаек ГБЦ каждые 20000 км;
• картридж воздушного фильтра служит 20000 км, а топливный фильтр 30000 км.

Изначально в устройство ДВС заложены очень ненадежные прокладки. Пропитанный графитом асбестовый лист толщиной 1,5 мм между блоком и головкой нормально держит температуру, но от вибраций ослабляются гайки. Крышка ГРМ и поддон картера уплотняются паранитовыми прокладками, обладающими низким ресурсом и маслостойкостью.

ГРМ привод зубчатым колесом

Ни ремня, ни цепи ГРМ здесь нет, передача вращения на нижний распредвал осуществляется зубчатой шестерней. Ее ресурс значительно выше, но контроль за состоянием венца необходим периодически.

Обзор неисправностей и способы их ремонта

В принципе, мотор ЗМЗ 402 недоработан изначально, так как на момент создания уже были более прогрессивные технические решения. Основным достоинством является безопасность при срезании зубьев шестерни ГРМ – поршень не гнет клапана.

Зато коленвал шлифуется бесцентровым методом, возникают радиальные биения, при оборотах свыше 2500 – 2700 мин^-1 веревочный задний сальник не справляется с задачей. Выхлоп идет в картер, повышается давление масла. Характерны для моторов семейства ЗМЗ 402 следующие неисправности:

Течь масла	прокладка прогорает из-за более сильного нагрева средней части ГБЦ	замена прокладки и своевременная протяжка
Перегрев мотора	поломка помпы, термостата, воздушная пробка в системе охлаждения	замена помпы/термостата, удаление пробки
Вибрации	дисбаланс системы зажигания, карбюратора или КШМ, износ подушек	балансировка систем, замена подушек

Стук может возникать во вкладышах подшипников коленвала и клапанах, исчезает после замены.

Варианты тюнинга мотора

В заводской комплектации двигатель ЗМЗ 402 выдает 182,4 Нм крутящего момента и 100 л. с. мощности, поэтому для увеличения этих характеристик может использоваться механический тюнинг нескольких видов:

• расточка цилиндров под гильзы – максимум 100 мм диаметра;
• шлифовка ГБЦ – повышает степень сжатия для использования топлива с большим октановым числом АИ-95;
• модернизация выпускного тракта – увеличение диаметра выхлопного патрубка.

Тюнинг ЗМЗ 402

Первый способ опасен перегревом силового привода, так как толщина стенок блока снижается на 4 мм, капремонт потребуется быстрее. В последнем варианте снижается экологичность ДВС. Изготовителем рекомендовано либо использовать инжектирование, что очень дорого либо применить более простой, но менее эффективный тюнинг:

• замена свечей модификациями с иридиевыми контактами и высоковольтных проводов;
• облегченный распредвал с регулировкой настроек клапанов, установленных с завода;
• замена карбюратора производителя К-151 более свежими версиями, например, Солекс;
• использование облегченной ШПГ и маховика;
• расточка седел клапанов и замена их модификациями большего диаметра.

Комплексный механический тюнинг позволяет добавить 30 л. с мощности максимум. Турбировать моторы производитель не рекомендует, так как это резко снижает ресурс.

Таким образом, мотор ЗМЗ 402 является базовым вариантом целой серии движков 402. 10, 4021.10, 4022.10, 1025.10 и 4026.10. Изначально до 1980 года он маркировался ЗМЗ-24Д, устанавливался на Волги, Газели и РАФ.

Если у вас возникли вопросы – оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Поделиться с друзьями:

Конструктивные особенности двигателя ЗМЗ-402

Общий вид и сечение двигателей показаны на рисунках.

Двигатели рядные четырехцилиндровые, оснащены карбюраторами и бесконтактной системой зажигания

Оба по конструкции аналогичны, но мод. 4021 двигатель деформирован.

Блок цилиндров отлит из алюминиевого сплава.

В него вставляются гильзы цилиндров, отлитые из износостойкого чугуна.

В нижней части блока выполнены пять коренных подшипниковых опор.

Крышки коренных подшипников изготовлены из ковкого чугуна и крепятся к блоку двумя шпильками.

Крышки подшипников обрабатываются вместе с блоком, поэтому их нельзя поменять местами.

Крышка первого подшипника обрабатывается по торцам вместе с блоком для установки двух упорных шайб для ограничения осевого перемещения коленчатого вала.

Их серийные номера выбиты на крышках 2-го, 3-го и 4-го подшипников.

Передний конец блока крепится к крышке распределительных шестерен, отлитой из алюминиевого сплава, в которую вставлена ​​манжета коленчатого вала.

Корпус сцепления крепится к заднему концу блока.

Снизу к блоку крепится масляный картер, сверху крепится головка блока цилиндров.

Головка блока отлита из алюминиевого сплава.

Впускной и выпускной клапаны установлены в нем вертикально.

Привод клапанов осуществляется от распределительного вала, расположенного в блоке цилиндров, через толкатели, тяги и коромысла.

Ось коромысла клапанов устанавливается в головке блока на стойках.

Седла и втулки направляющих клапанов устанавливаются в головку блока с большим натяжением.

Камеры сгорания выполнены в нижней части головки блока.

Головки блоков двигателей мод. 402 и 4021 отличаются объемом камер сгорания и высотой.

Высота головки блока цилиндров мод. 402 — 94,4 мм, мод. 4021 — 98 мм.

Верхняя часть головки блока закрыта штампованной крышкой из листовой стали.

Поршни отлиты из алюминиевого сплава, дно поршня плоское.

Для правильной установки поршня в цилиндре на боковой стенке бобышки под поршневым пальцем отлита надпись «До».

Поршень устанавливается в цилиндр таким образом, чтобы эта надпись была обращена к передней части двигателя.

На каждый поршень устанавливаются два компрессионных кольца и одно маслосъемное кольцо.

Верхнее компрессионное кольцо отлито из высокопрочного чугуна.

Рабочая поверхность этого кольца покрыта слоем хрома для повышения износостойкости.

Рабочая поверхность нижнего компрессионного кольца, отлитого из серого чугуна, покрыта слоем олова, что улучшает его приработку.

На внутренней поверхности этого кольца имеется канавка.

Кольцо следует устанавливать этой канавкой до дна поршня.

Маслосъемное кольцо состоит из четырех элементов: двух стальных дисков и двух расширителей, осевого и радиального.

Рабочая поверхность дисков покрыта слоем хрома.

Поршень крепится к шатуну поршневым пальцем «плавающего» типа, т.е. палец не закреплен ни в поршне, ни в шатуне.

Палец удерживается от перемещения двумя пружинными стопорными кольцами, установленными в канавках бобышек поршня.

Шатуны стальные кованые, с двутавровым стержнем.

В верхнюю головку шатуна запрессована втулка из оловянной бронзы.

Нижняя головка шатуна с крышкой, которая крепится двумя болтами.

Гайки шатунных болтов стопорятся герметиком «Унигерм-9».

Крышки шатуна обрабатываются вместе с шатуном, поэтому их нельзя переставлять с одного шатуна на другой. Номера цилиндров выбиты на шатунах и крышках шатунов.

В нижней головке шатуна выполнено отверстие для смазки зеркала цилиндра.

Это отверстие должно быть направлено вправо в сторону, противоположную распределительному валу.

Масса поршней в сборе с шатуном не должна отличаться более чем на 12 г для разных цилиндров.

Вкладыши шатунные тонкостенные устанавливаются в нижнюю головку шатуна.

Коленчатый вал отлит из высокопрочного чугуна.

Вал удерживается от осевого перемещения упорными шайбами, установленными на передней шейке.

В заднем конце вала имеется гнездо для установки шарового подшипника первичного вала коробки передач.

Маховик, отлитый из серого чугуна, крепится к заднему концу коленчатого вала четырьмя болтами.

Отливки и заготовки гильзы цилиндра



Наименование продукта	Дизайн	Габаритный размер, мм d внешний *d внутренний *h	Двигатель	Тип машин
заготовка, литой 66-1002020-04		заготовка 106,5*90,7*158        литой       106,5*88*163	ЗМЗ-53,-511,-513,-672	ГАЗ–53,-66,-3507,3785; ПАЗ-672,-3205; ГЗСА
заготовка, литой 245-1002021-А		заготовка 129*108,6*234,5          литой       131*100*256	Д242, Д243, Д244, Д245, Д260	ЗИЛ 530, трактор Беларус, Погрузчик Амкодор, ГАЗ 33104, -33081, -3309, ПАЗ-3205 комбайн Нива
заготовка, литой 21-1002020-Б4		заготовка 104*90,3*174 литой        104*88*177,6	УМЗ–417,-451М	«УАЗ» всех модификаций
заготовка, литой 130-1002021-А2		заготовка 118*98,5*194          литой       118*95*200	ЗИЛ–130 и его модификации	Автомобиль «ЗИЛ» всех модификаций
заготовка, литой 740,30-1002021		заготовка 138,3*118*226      литой    141*115*234,3	Камаз-740. Добавить комментарий Отменить ответ
