Dnc пневмоцилиндр: Пневмоцилиндры DNC

Пневмоцилиндры DNC

Пневмоцилиндры стандарта ISO6431/ISO15552

Параметры для платежной системы для формирования чеков:

Ставка НДС:

Предмет расчета: Товар

Способ расчета: Полная предоплата


 Пневмоцилиндры DNC предназначены для преобразования энергии сжатого воздуха в поступательное движение поршня. Цилиндры оснащены устройствами демпфирования в конце хода с регулировкой торможения. На поршне цилиндров установлены постоянные магниты, позволяющие определять положение поршня с помощью магнитных датчиков (герконов).
По принципу действия разделяются на одно- и двухстороннего действия.
По конструктивному исполнению с Одно- и двухсторонним (проходным) штоком.

Основные технические характеристики пневмоцилиндров DNC в стандартном исполнении



Диаметр поршня, мм

32

40

50

63

80

100

125

Принцип действия

Двойного действия

Рабочая среда

Сжатый воздух 40мкм, инертные газы

Максимальное давление

1,5 МПа

Рабочее давление

1,0 МПа

Минимальное давление

0,1 МПа

Диапазон рабочих температур

-5 ~ 60 С

Скорость перемещения поршня

50 ~ 500 мм/сек

Диапазон хода поршня (стандарт)

5 ~ 1500 мм

Стандартный ход пневмоцилиндра, мм

25, 50, 75, 100, 125, 150, 175, 200, 250, 300 далее +50мм

Ресурс, (не менее)

4000 км пройденного поршнем пути

Смазка

Не требуется в случае ненапряженной работы

Резьба подвода воздуха

G1/8”

G1/4”

G3/8”

G1/2”

DNC – стандартное исполнение пневоцилиндра двойного действия

DNCD – пневмоцилиндр с проходным (двойным) штоком

DNCJ – пневмоцилиндр с регулировкой хода

Возможно изготовление пневмоцилиндра нестандартного исполнения на базе пневмоцилиндра серии DNC



  • Пневмоцилиндр DNC

  • Задняя цапфа охватывающая

  • Задняя цапфа охватываемая

  • Задняя цапфа с сферическим шарниром

  • Вилка штока пневмоцилиндра

  • Угловая опора

  • Сферический шарнир

 Возможны следующие конструктивные исполнения пневмоцилиндров DNC:

– пневмоцилиндры с односторонним штоком (стандартное исполнение пневмоцилиндра)

– пневмоцилиндры с двухсторонним (проходным) штоком

– пневмоцилиндры с регулировкой хода

– пневмоцилиндр с пружинным возвратом (пружина в штоковой и бесштоковой полостях пневмоцилиндра)

– мультипозиционный пневмоцилиндр

– пневмпоцилиндр-тандем

Пневмоцилиндр DNC-50-350-PPV-K3-70K8 – Запчасти для станков Пет Продвижение

Характеристика

Значение

Ход

2 . .. 2.000 mm

Диаметр поршня

50 mm

Основан на стандарте

ISO 15552

Демпфирование

P: нерегулируемое демпфирование, упругие кольца с обеих

сторон

PPV: регулируемое пневматическое демпфирование с обеих сторон

Положение при сборке

Любое

Структура проекта

Поршень

Шток

Корпус из профиля

Определение позиции

Без

Для герконов

Варианты

Блокировка в обоих крайних положениях

с блокировкой в конечном положении, шток втянут

с блокировкой в конечном положении, шток выдвинут улучшенные характеристики перемещения Удлиненная наружная резьба штока

Внутренняя резьба на штоке специальная резьба на штоке шток с наружным шестигранником Удлиненный шток

зажимной модуль на штоке С защитой от проворота

Высокая коррозионная стойкость защита от пыли

Постоянное медленное перемещение Низкое трение

Двусторонний шток двусторонний полый шток

Термостойкие уплотнения, макс. 120°C Диапазон температур -40 – 80 °C

Распределитель с одной катушкой, справа, в исходном положении шток втянут

Распределитель с одной катушкой, справа, в исходном положении шток выдвинут

Распределитель с двумя катушками, справа, в исходном положении шток втянут

Распределитель с одной катушкой, слева, в исходном положении шток втянут

Распределитель с одной катушкой, слева, в исходном положении шток выдвинут



Распределитель с двумя катушками, слева, в исходном положении шток втянут

Односторонний шток

Защита от скручивания/направляющая

Квадратный шток

Рабочее давление

0,2 … 12 bar

Режим работы

двустороннего действия

Категория ATEX Газ

II 2G

Взрывозащита типа “Газ”

c T4

Категория ATEX Пыль

II 2D

Врывозащита типа “Пыль”

c 120°C

Взрывобезопасная температура окружающей среды

-20°C <= Ta <= 60°C

Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется

постоянная смазка)

Обозначение CE (см. заявление о соответствии)

в соответствии с директивой EU по взрывозащите (ATEX)

Классификация сопротивления коррозии CRC

2

3

Температура окружающей среды

-40 … 120 °C

Авторизация

Germanischer Lloyd

Энергия удара в крайних положениях

0,2 J

Макс. момент защиты от проворота

1,5 Nm

Теоретическое усилие при 6 бар, обратный ход

990 N

Теоретическое усилие при 6 бар, прямой ход

990 . .. 1.178 N

Тип крепления

с внутренней резьбой

с принадлежностями

Пневматическое присоединение

G1/4

Замечания по материалу

Соответствует директиве по ограничению использования

опасных веществ (RoHS)

Информация о материале, крышки

Алюминиевое литье под давление

покрытый

Информация о материале, корпус цилиндра

Алюминиевый сплав

Гладкое анодирование

Пневмоцилиндры


Пресс-релиз

Как заставить воздух работать на себя, знает только ветер и, пожалуй, пневмодвигатель – исполнительный механизм пневматической системы, преобразующий энергию сжатого воздуха в механическую работу. Пневмодвигатель, превращающий данный ему импульс в возвратно-поступательное движение поршня, называют пневмоцилиндром.

Сферы применения пневмоцилиндров

В зависимости от характера применения пневмоцилиндры условно разделяют на зажимные и транспортирующие. Первые используют в качестве силового привода зажимных, фиксирующих, переключающих устройств. Транспортирующие пневмоцилиндры, обладающие бóльшей длиной хода, являются источником движения различных транспортирующих устройств. В отдельную функциональную группу можно выделить ударные пневмоцилиндры. Их усилие применяют в прошивочных, штамповочных, маркировочных, чеканочных и других подобных устройствах с ударным воздействием.

В целом же силовые возможности пневмоцилиндров используют в машиностроении и приборостроении, в литейном и сварочном производстве, металлообработке и многих других отраслях, выбравших путь пневматических систем управления в обход гидравлических и электрических систем.

А если быть точнее и современнее, наиболее эффективно пневматическое оборудование используется в пневмогидравлических приводах. Исходной энергией в этих комбинированных системах является потенциальная энергия сжатого воздуха, получаемого из компрессорных установок. Воздух в систему поступает через пневмораспределители. Пневмогидравлический привод в общем представляет собой гидросистему с пневматическим управлением.

Главнейший из принципов пневмоцилиндра – принцип деятельности

По принципу действия пневмоцилиндры разделяют на односторонние и двусторонние. В пневмоцилиндрах одностороннего действия давление сжатого воздуха действует на поршень только в одном направлении, в другую сторону поршень со штоком перемещается под действием внешних сил, собственного веса или пружинного возврата, как помпа. В пневмоцилиндрах двустороннего действия перемещение поршня со штоком под действием сжатого воздуха происходит в двух противоположных направлениях.

Модификации пневмоцилиндров

Конструкции пневмоцилиндров различаются в зависимости от цели, этими исполнительными устройствами выполняемой, и их дополнительных возможностей.

Если соединить несколько пневмоцилиндров с разной длиной хода, их можно использовать в качестве позиционеров, обеспечивающих несколько фиксированных положений рабочего органа.

В том случае, когда диаметр пневмоцилиндра ограничен из-за недостатка места, но требуется особенное усилие, используют сдвоенный пневмоцилиндр, где 2 цилиндра (или более) последовательно соединены между собой и работают на один шток. Усилие сжатого воздуха таким образом увеличивается вдвое (или во столько раз, сколько цилиндров соединены вместе).

Наибольшую длину хода обеспечивает пневмоцилиндр с гибким штоком. Его используют в тех случаях, когда ограничено место для выдвижения длинного штока. Существуют и вовсе бесштоковые пневмоцилиндры, в которых перемещение поршня происходит за счет притяжения магнитов.

Стабильную скорость перемещения штока обеспечивают пневмогидравлические цилиндры, состоящие из двух цилиндров: пневматического и гидравлического.

Помимо стационарных существуют вращающиеся пневмоцилиндры, применяемые в зажимных устройствах станков для обработки пруткового материала и штучных заготовок.

Чтобы предотвратить в конце рабочего хода удары поршня о поверхность цилиндра, которые могут привести к разрушению корпуса, пневмоцилиндры снабжают тормозными механизмами в виде дроссельного устройства либо дополнительного поршня. Тормозная система иного типа воплощена в пневмоцилиндрах с пневматической камерой (или диафрагмой): компенсация удара в ней происходит за счет деформации диафрагмы.

Относительными новинками (разработкам около 10 лет) среди пневмоцилиндров считаются германо-австрийские пневмомускулы и баллонные цилиндры. Прочная конструкция пневмомускула, не имеющая подвижных механических частей, – герметичный резиновый шланг, усиленный высокопрочными волокнами, – позволяет использовать его в самых пыльных и грязных условиях и гарантирует высокий срок его службы. Баллонные цилиндры также пригодны для работы в тяжелых и пыльных условиях, кроме того, их можно использовать под водой.

Параметры диаметра и длины хода пневмоцилиндра выбирают, исходя из условий работы, заданной нагрузки, магистрального давления, массы перемещаемых деталей, скорости перемещения поршня. Пневмоцилиндр может быть миниатюрным с диаметром поршня 2,5 мм и ходом 5 мм, предназначенным для микросхем космической техники. Но абсолютным Гулливером рядом с таким крохой будет выглядеть пневмоцилиндр с соответствующими параметрами 300 мм и 4000 мм, чья силища будет использована в прокатных станах черной металлургии.

ООО «Полярная звезда»



Китай Заказные детали пневматических цилиндров DNC Поставщики, производители – Прямая оптовая продажа с завода

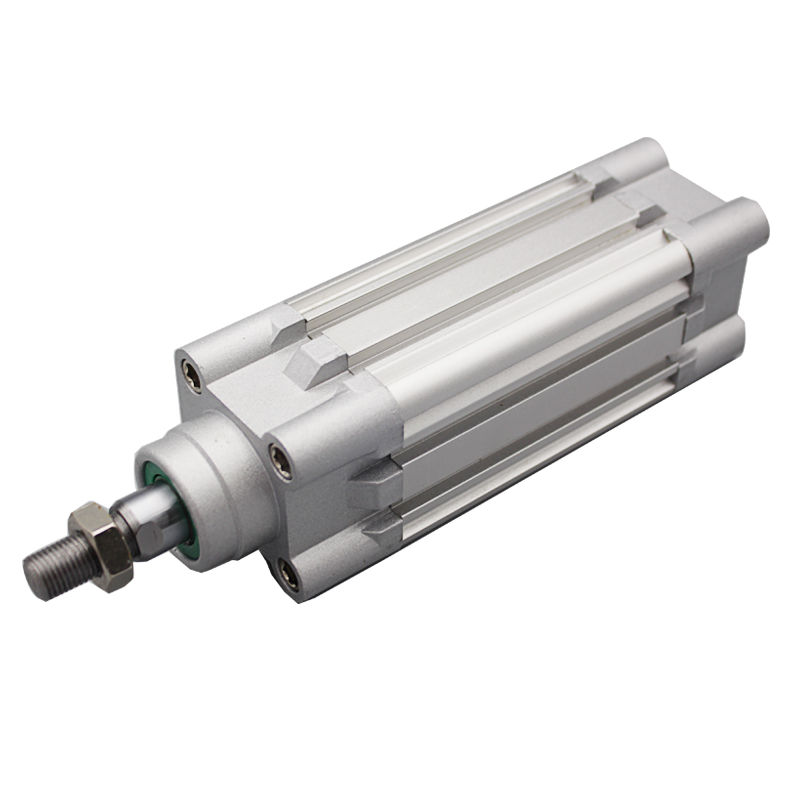

Цилиндры DNC устанавливают стандарт для цилиндров, соответствующих стандарту ISO 15552. Цилиндры, соответствующие требованиям ISO 15552, должны быть взаимозаменяемыми друг с другом, что означает, что другие производители могут быть заменены версией Festo DNC. Современным преемником стандартных цилиндров DNC является DSBC. Баллоны ISO 15552 также соответствуют отозванным стандартам; ISO 6431, DIN ISO 6431, VDMA 24 562, NF E 49 003.1 и UNI 10290, что делает стандартные цилиндры DNC совместимыми с более старыми цилиндрами, соответствующими изъятым стандартам.

Подробная информация о пневматических цилиндрах DNC

Знакомство с продуктом

Пневматические цилиндры

Festo типа DNC можно приобрести с различными диаметрами поршней от 32 мм до 125 мм и длиной хода от 1 мм до 2000 мм. Изменение диаметра поршня влияет на величину усилия, которое может создать цилиндр, все усилия можно выбрать в диапазоне от 415 до 7363 Н. Пневматический цилиндр DNC представляет собой цилиндр двойного действия, а это означает, что для движения вперед и назад требуется сжатый воздух.



  • 2. Пневматические цилиндры DNC и монтажные аксессуары с некоторыми спецификациями являются дополнительными.


  • 3. Поршень DNC пневматический цилиндр изготовлен

    из нержавеющей стали с надежным качеством

1.Фабрика или торговая компания?

Мы являемся ведущим производителем пневматической продукции с более чем 10-летним опытом. Добро пожаловать на нашу фабрику в любое время.

2. Вы принимаете бизнес OEM?

Да. Есть.

3.Как насчет гарантии?

12 месяцев при обычном использовании.
