Что такое топливная система авто Common Rail

Система впрыска Common Rail появилась благодаря ужесточению экологических норм по выбросу вредных веществ. Расскажем что такое «коммон рейл», её устройство и принцип работы.

Что это такое

Если открыть автомобильный англо-русский словарь, то термин «коммон рейл» можно перевести как «общая магистраль». Она характеризуется впрыском топлива в цилиндр под высоким атмосферным давлением, благодаря чему снижается расход топлива на 15 процентов, а мощность двигателя вырастает на 40 процентов. Это не все достоинства. Отмечается уменьшение шума при работе двигателя, притом, что крутящий момент дизеля увеличен. Благодаря своему преимуществу, система впрыска Common Rail приобрела широкую популярность, и каждый второй современный автомобиль с дизельным двигателем оснащен этой системой.

К недостаткам относят более высокие требования к качеству дизельного топлива. При попадании мелких посторонних частиц в топливную систему авто, которая выполнена с большой точностью, управляемые форсунки могут выйти из строя.

Поэтому в дизелях «коммон рейл» использование качественного топлива является обязательным условием.

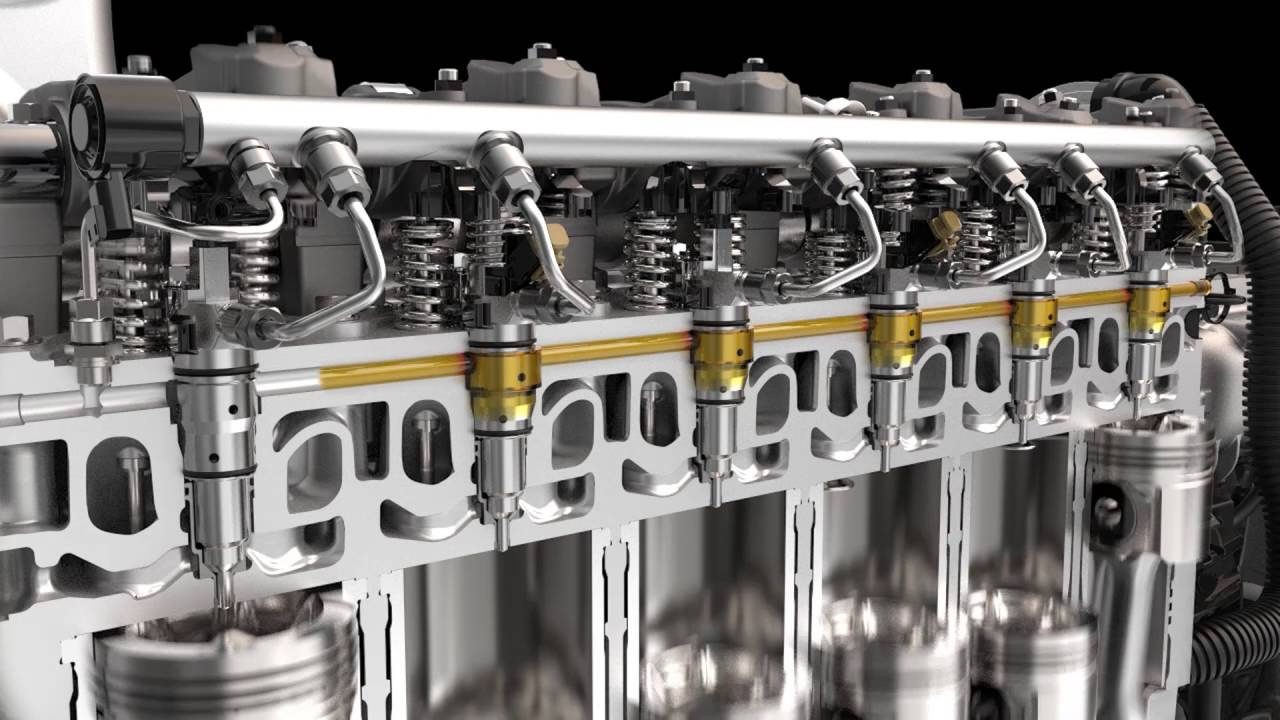

Принцип работы

Принцип работы основан на подаче топлива к форсункам от общего аккумулятора высокого давления – топливной рампы. Давление в топливной системе создается и поддерживается независимо ни от частоты вращения коленвала двигателя, ни от количества впрыскиваемого топлива. Сами форсунки впрыскивают топливо по команде контроллера блока EDC, посредством встроенных в них магнитных соленоидов, активация которых, происходит с блока управления. Особенность «коммон рейл» – использование аккумуляторного узла, который содержит распределительный трубопровод, линии подачи топлива и форсунки. ЭБУ по заданной программе передает управляющий сигнал к соленоиду форсунки, которая подает топливо в камеру сгорания двигателя. Использование принципа разделения узла, создающего давление, и узла впрыскивания обеспечивает повышение точности управления процессом сгорания, а также увеличение давления впрыскивания.

Устройство. Из чего состоит

Common Rail состоит из трех основных частей: контура низкого и высокого давления и системы датчиков. В контур низкого давления входят: топливный бак, подкачивающий насос, топливный фильтр и соединительные трубопроводы.

Контур высокого давления состоит из насоса (заменяющего традиционный ТНВД) с контрольным клапаном, аккумуляторного узла (рампы) с датчиком, контролирующим в ней давление, форсунок и соединительных трубопроводов. Рампа представляет собой длинную трубу с поперечно расположенными штуцерами для подсоединения форсунок и выполнен двухслойным. Электронный блок управления авто получает электрические сигналы от следующих датчиков: положения коленвала, положения распредвала, перемещения педали «газа», давления наддува, температуры воздуха, температуры охлаждающей жидкости, массового расхода воздуха и давления топлива. ЭБУ на основе полученных сигналов вычисляет необходимое количество подаваемого топлива, дает команду на начало впрыска, определяет продолжительность открытия форсунки, корректирует параметры впрыска и управляет работой всей системы.

В контуре низкого давления подкачивающий насос засасывает топливо из бака, пропускает его через фильтр, в котором задерживаются загрязнения, и доставляет его к контуру высокого давления.

В контуре высокого давления насос подает топливо в аккумуляторный узел, где оно находится при максимальном давлении 135 Мпа с помощью контрольного клапана. Если контрольный клапан насоса высокого давления открывается по команде ЭБУ, топливо от насоса по сливному трубопроводу поступает в топливный бак. Каждая форсунка соединяется с рампой отдельным трубопроводом, а внутри форсунки имеется управляющий соленоид (электромагнитный клапан).

При получении электрического сигнала от ЭБУ, форсунка начинает впрыскивать топливо в соответствующий цилиндр. Впрыск топлива продолжается, пока электромагнитный клапан форсунки не отключится по команде блока управления, который определяет момент начала впрыска и количество топлива, получая данные от датчиков и анализируя полученные значения по специальной программе, заложенной в памяти компьютера.

Кроме того, блок производит постоянный контроль работоспособности системы. Поскольку в рампе топливо находится при постоянном и высоком давлении, это дает возможность впрыска небольших и точно отмеренных порций топлива. Появилась возможность впрыска предварительной порции топлива перед основной, что дает возможность значительно улучшить процесс сгорания.

Благодаря высокой точности электронного управления и повышенному давлению впрыска, сгорание топлива в моторе происходит с максимальной отдачей. Из-за этого, уменьшается расход топлива и уровень токсичности выхлопа. Common Rail повлёк развитие дизелей, т.к. экологические нормы по токсичности повышаются и это способствуют дальнейшему развитию топливной системы.

Компоненты системы common rail – Denso

Дизельные компоненты DENSO обеспечивают стабильную подачу топлива высокого давления в точном количестве и в точное время.

Типы

Компания DENSO поставляет следующие компоненты:

• ТНВД типов HP2, HP3, HP4
• Форсунки common rail
• Электро-магнитные клапаны для ТНВД типов HP2,HP3,HP4

Насосы ТНВД

Насосы ТНВД для систем common rail разработаны в соответствии со строгими требованиями по ограничению вредных выбросов в атмосферу. Дизельная система common rail состоит топливного насоса высокого давления, топливной рампы, форсунок с электронным управлением, различных датчиков для наблюдения за текущими параметрами двигателя и блока управления всеми этими устройствами. Насос ТНВД приводится в движение двигателем и подает топливо под высоким давление в топливную рампу. На топливной рампе смонтированы форсунки, по одной на каждый цилиндр двигателя, которые подают топливо в камеру сгорания.

Дизельные инновации DENSO

Находясь на острие дизельных технологий, научно-исследовательские подразделения DENSO позволяют разрабатывать и выпускать все более эффективные, мощные и надежные дизельные двигатели с низким уровнем загрязнения окружающей среды.

Наши достижения:

• 1995: DENSO разработала первую в мире дизельную систему сommon rail
• 2002: DENSO представила первую в мире дизельную систему сommon rail с давлением впрыска 1800 бар
• 2005: DENSO представила первую в мире дизельную систему сommon rail с давлением впрыска 1800 бар и пьезоэлектрическими высокоточными форсунками, которые обеспечивают лучшие характеристики сгорания, экономичности и безопасности для дизельных двигателей

Common rail

Дизельный двигатель, как силовая установка, давно занял лидирующие позиции в сфере коммерческого транспорта. И не мудрено, что такие качества как мощность, экономичность и надежность дизельного двигателя стали востребованы и в легковом транспорте. Современные технологии и конструктивные решения позволили расширить модельный ряд легковых автомобилей, оснащённых дизельными двигателями. Одной из самых распространённых систем является common rail.

Применение технологии common rail позволяет обеспечить низкий расход топлива, снизить шум работы двигателя и повысить экологичность.

COMMON RAIL – что это

Топливная система common rail (дословно – «общая магистраль»). Конструктивно система common rail состоит из трех основных звеньев, каждая из которых включает в себя определенный набор компонентов.

Первое звено – система подачи топлива по магистрали низкого давления. Основными ее элементами являются топливный насос низкого давления и фильтры грубой и тонкой очистки.

Второе звено – линия высокого давления. Включает в себя: топливный насос высокого давления, аккумулятор топлива и форсунки.

Третье звено – электронная система управления, состоит из датчиков, электронного блока управления и исполнительных устройств.

Как работает система common

rail

В традиционных системах впрыска давление топлива создается отдельно для каждого цикла впрыска. В системе Common Rail процессы создания давления топлива и собственно впрыска разделены, так что топливо всегда готово к подаче в цилиндр. Давление топлива создается топливным насосом высокого давления. Насос создает давление топлива и подает его по трубопроводу высокого давления к входу в рампу, которая выступает в роли общего резервуара для всех форсунок. Так и появилось название «общая топливная рампа» – Common Rail. Отсюда топливо подается к отдельным форсункам, которые впрыскивают его в камеры сгорания цилиндров.

Разновидности систем common rail.

Система common rail имеет различные модификации.

Общепринятая спецификация различает несколько конфигураций системы common rail. Выбор установленной на автомобиле конфигурации зависит, прежде всего, от транспортного средства (для легковых автомобилей либо грузовых автомобилей). Принципиальная схема работы остается неизменной

Различия касаются, в основном, системы предварительной подачи топлива в контуре низкого давления и организации архитектуры системы.

Кроме того системы common rail могут отличатся схемой реализации используемого типа форсунок.

Тип 1. С  электромагнитным клапаном

Тип 2. С пьезоэлектрическим приводом

Оба типа могут устанавливаться на дизельные двигатели как легкового, так и грузового транспорта.

Проблемы, возникающие при эксплуатации двигателей с системой common rail

Высокая технологичность данной системы позволяет значительно повысить мощность двигателя, гибкость его работы и надежность.

Однако применение такой системы накладывает определенные требования к качеству топлива и качеству обслуживания. Дело в том, что выход из строя какого-либо компонента системы, является причиной полной остановки работы двигателя. Особо следует следить за форсунками и их чистотой, так как выход форсунок из строя грозит серьезными тратами.

Профилактика работы системы common rail

Существенно увеличить надежность и ресурс системы common rail позволяет правильное и своевременное техническое обслуживание и соответствующая профилактика.

Прежде всего, необходимо позаботиться о качестве топлива. К сожалению, не всегда есть возможность убедиться в качественных характеристиках топлива. Избежать проблем в таком случае позволяют топливные присадки. На рынке предлагается огромное количество присадок различных производителей. Мы рекомендуем использовать топливные известных производителей, использующих высококачественное сырье и современные технологии. Присадки таких производителей отличаются высокой эффективностью и безопасностью применения.

Система common rail, в силу своих конструктивных особенностей особенно трепетно относиться к чистоте всей системы и форсунок. К сожалению, качество дизельного топлива во многих регионах приводит к повышенному износу системы.

Поэтому, уход за топливной системой common rail следует разделить на два этапа:

Этап 1. Очистка форсунок от нагара и загрязнений. Крайне важный этап, позволяющий избавиться от повышенного нагара на форсунках. Очистку форсунок следует проводить не реже 1 раза в сервисный интервал! Оптимальная частота очистки форсунок – каждые 3-5 тыс км. пробега. К счастью, сейчас для очистки форсунок и топливной системы не нужно ее разбирать. Команда технологов немецкой компании Liqui Moly создала специальный препарат для очистки форсунок от нагара и загрязнений – Промывка дизельных систем Diesel Spulung. Регулярное применение промывки позволяет содержать форсунки в чистоте, тем самым, значительно увеличивая их ресурс.

 Этап 2. Использование защитной (комплексной) топливной присадки. Также необходимый этап при эксплуатации систем с common rail, так как топливная аппаратура значительно страдает от коррозии. Задача данного типа присадок, в первую очередь, защита от коррозии. Мы рекомендуем использовать присадку Liqui Moly Diesel Systempflege. Она прекрасно защищает топливную аппаратуру от коррозии, а за счет специальных компонентов нивелирует низкие смазывающие свойства низкосернистого топлива (Euro стандарта).

Защита топливного фильтра дизельных автомобилей

Топливный фильтр присутствует на любом дизельном автомобиле. Крайне важным является его правильная замена. Подробнее можно прочитать в этой статье.

Особенности эксплуатации системы common rail в зимний период

Не секрет, что самым тяжелым испытанием для топливной аппаратуры дизельного двигателя является его эксплуатация в зимний период.

Морозы и холодный пуск не прибавляют здоровья топливной аппаратуре. Дизельное топливо зимой должно обладать такими же характеристиками, как и в летний период. Для улучшения низкотемпературных свойств топлива и бесперебойной работы системы common rail рекомендуется использовать только качественные антигели! Дизельный антигель Diesel Fliess-Fit является победителем многих тестов как многих температурных тестов, так и обладает великолепными смазывающими свойствами, чего нет у дешевых аналогов.

Он предназначен для поддержания топлива в жидком состоянии при низких температурах до -31 °C. Используется для самых современных дизельных систем – присадка разработана по высочайшим стандартам в отношении безопасности для  систем автомобиля.

Итог

Современные дизельные топливные системы common rail позволяют качественно улучшить характеристики дизельного двигателя, но также и предъявляют более жесткие требования к обслуживанию. Надежность и большой ресурс системы common rail обеспечивается правильным уходом и применением правильных и высокачественных топливных присадок.

Топливная система COMMON RAIL – что это такое?

COMMON RAIL – это дизельная топливная система нового поколения, получившая широкое распространение в связи с ужесточением экологических норм. Помимо снижения уровня токсичности выхлопа, этот тип впрыска позволяет обеспечить требуемую мощности двигателя при минимальной подаче топлива.  В дословном переводе «common rail» читается как «единая магистраль». Рассмотрим основные отличия, принцип работы и особенности конструкции системы.

Особенности

Одним из наиболее явных отличий топливной системы Common Rail является наличие общей магистрали, расположенной между форсунками и ТНВД, выполняющей функцию аккумулятора горючего. В отличие от схемы, в которой насос напрямую распределял смесь по форсункам, в данной конструкции его роль ограничивается закачиванием дизеля в трубопровод. Еще одной особенностью является электронная система управления дозирования топлива в распылителях.

Однако основным отличием системы нового поколения является значительно более высокое давление впрыска, которое определяет качество и равномерность распределения факела. Этот фактор является ключевым аспектом формирования смеси и ее последующего возгорания, что и определяет эффективность работы двигателя. Так, использование современных топливных систем Common Rail позволяет обеспечить почти до 40% прироста мощности дизельного двигателя при одновременном уменьшении уровня шума и расхода горючего до 15%. Помимо этого увеличивается и крутящий момент силового агрегата.

Высокая технологичность конструкции обуславливает требовательность данной системы впрыска к качеству горючего. Мелкие абразивные частицы, попавшие в топливную магистраль, могут вывести из строя аппаратуру, изготовленную с высокой точностью.

Принцип работы топливной системы Common Rail

Принцип действия топливной системы Common Rail заключается в подаче горючего к распылителям от рампы, которая выполняет функцию предварительного аккумулятора высокого давления. Схема работы оборудования схожа с технологией старых топливопроводов. Насос подкачки забирает дизель из бака и отправляет к ТНВД, который нагнетает давление в магистрали и снабжает горючим распылители, в необходимый момент впрыскивающим его в цилиндры.

Желтым цветом показан контур низкого давления, красным – контур высокого давления, коричневым – обратный слив топлива в бак.

• Топливоподкачивающий насос.
• Топливный фильтр.
• Топливный насос высокого давления.
• Клапан дозировки.
• Датчик давлений топлива в рампе.
• Аккумулятор высокого давления – топливная рейка.
• Регулятор давления (контрольный клапан).
• Инжекторы.

Электронное управление позволило организовать двухступенчатую схему подкачки строго дозированных порций топлива. На первом этапе в камеру поступает минимально необходимая доза (порядка 1 мг), воспламенение которой повышает температуру в замкнутом объеме, после чего в него впрыскивается основная часть горючего. Такая схема дает возможность обеспечить плавное нарастание давления в камере, вследствие чего силовой агрегат функционирует мягче и значительно снижается уровень шума при его работе.

На основании поступающих от датчиков данных система определяет необходимое количество топлива, которое забирается из бака через дозирующий клапан. Таким образом, топливо вначале попадает в насос, а через него – во «временный аккумулятор». За поддержание необходимого уровня давления в рампе отвечает соответствующий регулятор. В заданный момент времени управляющий блок посылает команду к форсункам, и те на определенный срок открывают заслонки. В зависимости от режима эксплуатации силового агрегата, система может в некоторых пределах автоматически менять показатели давления и объем топлива. Давление рассчитывается и поддерживается вне зависимости от скорости вращения коленвала и количества подаваемого горючего. Распылители подают смесь в цилиндры, получая управляющий сигнал от электронного блока к соленоиду.

Использование разделенного цикла воспламенений в дизельных топливных системах позволяет поднять крутящий момент на низких оборотах коленвала до 25% при одновременном уменьшении потребления горючего на 20%. Помимо этого, понижается степень выхода сажи в выхлоп, а звук работы двигателя становится значительно тише.

Конструкция

Конструктивно топливная система двигателя Common Rail является контуром высокого давления, который представляет собой сложный комплекс из нескольких взаимосвязанных узлов.

ТНВД. Этот агрегат предназначен для нагнетания давления в горючем. Так как в дизельном двигателе обороты коленвала регулируются не дроссельной заслонкой, а объемом подаваемого топлива, то ТНВД является одним из наиболее важных элементов в конструкции силового агрегата.

Клапан и регулятор. Клапан предназначен для дозирования порции горючего, поступающего к насосу и конструктивно представляет собой деталь ТНВД. Регулятор давления размещается в топливной магистрали и управляет работой силовой установки в зависимости от нагрузки на нее.

Рампа. Эта деталь обладает широким функционалом и выполняет роль аккумулятора горючего, а также распределяет его по форсункам и смягчает перепады давления в жидкости.

Форсунки. В отличие от бензиновых аналогов, конструкция данного типа распылителей рассчитана на значительно более высокое давление. Помимо этого, форсунки Common Rail управляют объемом топлива, которое поступает непосредственно в цилиндр. В современных  двигателях используются два типа распылителей:

• Электрогидравлические. В конструкциях данного типа подача топлива осуществляется работой электромагнитного клапана.
• Пьезофорсунки. В конструкциях данного типа дозированием горючего управляют специальные кристаллы, на порядок повышающие скорость отклика на управляющие сигналы.

Перспективы развития

Технологический потенциал топливной системы Common Rail дал новый импульс развитию дизельных двигателей в условиях перманентно повышающихся стандартов по токсичности. Благодаря контролю высокоточной электроники и значительному давлению при впрыске сгорание смеси происходит с максимальной отдачей, что обеспечивает оптимальную работу силового агрегата на каждом из режимов работы. Дальнейшее технологическое развитие системы напрямую связано с повышением норм экологической безопасности.

Система питания Common Rail дизельного двигателя.

Система впрыска Common Rail



Общие сведения о системе питания Common Rail

Система впрыска Common Rail (Common Rail в переводе с английского – “общий путь”, “общая рампа”) является современной системой впрыска топлива дизельных двигателей. Впрочем, аналог такой системы применяется и в бензиновых двигателях с принудительным впрыском топлива, т. е. инжекторных двигателях.
Разработчиками системы Common Rail являются специалисты известной германской фирмы Bosch. На серийных автомобилях с применением электронного управления такие системы появились в 1997 году.
В настоящее время работы по применению систем Common Rail ведутся практически во всех фирмах-производителях ТПА (R.Bosch, Lucas, Siemens, L’Orange).

Основное принципиальное отличие системы Common Rail от рассмотренной в предыдущей статье классической системы питания заключается в том, что топливо к форсункам подается не непосредственно от ТНВД, а от общего накопителя – топливной рампы. Топливная рампа (аккумулятор топлива) представляет собой толстостенный цилиндрический сосуд, способный выдерживать высокое давление, развиваемое ТНВД. В рампе поддерживается постоянное давление топлива с помощью ТНВД и регулятора давления, и каждая форсунка соединена топливопроводом с рампой.
В нужный момент блок управления формирует управляющий сигнал на электромагнитный (или пьезоэлектрический) клапан форсунки, форсунка открывается и топливо впрыскивается в цилиндр.
Таким образом, главной отличительной особенностью системы Common Rail является разделение процессов создания давления и впрыска топлива, что позволяет получить ряд преимуществ в работе.

Применение данной системы позволяет снизить расход топлива, токсичность отработавших газов, уровень шума дизеля, а также значительно улучшить его динамические характеристики. По сравнению с обычным дизелем система Common Rail позволяет снизить расход топлива до 40% при уменьшении токсичности отработавших газов и снижении шумности при работе на 10 %.
Главным преимуществом системы Common Rail является возможность управления подачей топлива посредством компьютера (электронного блока управления), что позволяет осуществлять широкий диапазон регулирования давления, количества и момента начала впрыска топлива.

Конструктивно система впрыска Common Rail составляет контур высокого давления топливной системы классического дизельного двигателя. В системе используется непосредственный впрыск топлива, т.е. дизельное топливо впрыскивается непосредственно в камеру сгорания.
Система Common Rail включает топливный насос высокого давления, клапан дозирования топлива, регулятор давления топлива (контрольный клапан), топливную рампу и форсунки. Все элементы объединяют топливопроводы.

Топливный насос высокого давления (ТНВД) служит для создания высокого давления топлива и его накопления в топливной рампе. На современных дизелях, оборудованных системой питания Common Rail применяют топливные насосы высокого давления радиально-плунжерного или плунжерного типа.
Более подробно о ТНВД радиально-плунжерного типа здесь.

Клапан дозирования топлива регулирует количество топлива, подаваемого к топливному насосу высокого давления в зависимости от потребности двигателя. Клапан конструктивно объединен с ТНВД.

Регулятор давления топлива предназначен для управления давлением топлива в системе, в зависимости от нагрузки на двигатель. Он устанавливается в топливной рампе.

Топливная рампа предназначена для выполнения нескольких функций: накопления топлива и содержание его под высоким давлением, смягчения колебаний давления, возникающих вследствие пульсации подачи от ТНВД, распределения топлива по форсункам.

Форсунка – важнейший элемент системы, непосредственно осуществляющий впрыск топлива в камеру сгорания двигателя. Форсунки связаны с топливной рампой топливопроводами высокого давления. В системе используются электрогидравлические форсунки или пьезофорсунки.
Впрыск топлива электрогидравлической форсункой осуществляется за счет управления электромагнитным клапаном. Активным элементом пьезофорсунки являются пьезокристаллы, значительно повышающие скорость работы форсунки.

Управление работой системы впрыска Common Rail обеспечивает система управления дизелем, которая объединяет датчики, блок управления двигателем и исполнительные механизмы систем двигателя. Основными исполнительными механизмами системы впрыска Common Rail являются форсунки, клапан дозирования топлива, а также регулятор давления топлива.

***

Принцип действия системы впрыска Common Rail

Принцип работы системы питания Common Rail достаточно прост, и попытки ее применения известны достаточно давно – более полувека назад. Тем не менее, максимального эффекта от использования такой системы питания удается получить лишь с помощью компьютерного управления работой двигателя, поэтому широкое распространение подобные системы получили лишь недавно.
Рассмотрим подробнее работу Common Rail на приведенной ниже схеме (рис. 2).

С помощью топливоподкачивающего насоса (ТПН) топливо закачивается из топливного бака и через фильтр с влагоотделителем подается в радиально-плунжерный насос высокого давления (ТНВД) , который с помощью эксцентрикового вала приводит в движение три плунжера.
Топливный насос высокого давления напрямую связан с распределительным валом и подает порцию топлива в рампу при каждом обороте, а не так как в обычном двигателе один раз за два оборота.
От ТНВД топливо под большим давлением поступает в гидроаккумулятор (топливную рампу), откуда поступает на электро- или пьезогидравлические форсунки, управляемые компьютером.
Излишки топлива от форсунок и ТНВД сливаются в топливный бак через топливопроводы слива (магистраль обратного слива).

Схему можно увеличить в отдельном окне браузера, щелкнув по ней мышкой.

В нужный момент блок управления (ЭБУ) дает команду соответствующим форсункам на начало впрыска и обеспечивает определенную продолжительность открытия клапана форсунки. В зависимости от режимов работы двигателя блок управления двигателем корректирует параметры работы системы впрыска.

Начало впрыска и количество топлива, подаваемого в цилиндры двигателя через форсунки, зависит от начала и продолжительности сигнала электронного блока управления, формируемого на основании информации от датчиков. Этот сигнал зависит от нескольких параметров, в первую очередь – от режима работы двигателя.
Система управления дизелем включает датчики оборотов двигателя, положения коленчатого вала (датчик Холла), положения педали акселератора, расходомер воздуха, температуры охлаждающей жидкости, давления воздуха, температуры воздуха, давления топлива, кислородный датчик (лямбда-зонд) и некоторые другие.

Давление в системе регулируется по сигналу блока управления с помощью регулятора. На холостом ходу оно минимальное, что снижает шум работы форсунок и ТНВД, а при разгоне максимальное для обеспечения лучшей приемистости.



Многократный впрыск в системе Common Rail

Поскольку давление впрыска не зависит от оборотов двигателя и нагрузки, фактическое начало, давление и продолжительность впрыска могут быть свободно выбраны в широком диапазоне значений.
Кроме того, появляется возможность применения предварительного впрыска (или даже нескольких впрысков), регулируемого в зависимости от потребностей двигателя, что приводит к существенному сокращению шума двигателя наряду с улучшением процесса сгорания и сокращением выброса вредных веществ с отработавшими газами.

С целью повышения эффективной работы двигателя в системе Common Rail реализуется многократный впрыск топлива в течение одного цикла работы двигателя. При этом различают: предварительный впрыск, основной впрыск и дополнительный впрыск.

Предварительный впрыск небольшого количества топлива производится перед основным впрыском для повышения температуры и давления в камере сгорания, чем достигается ускорение самовоспламенения основного заряда, снижение шума и токсичности отработавших газов. В зависимости от режима работы двигателя производится:

• два предварительных впрыска – на холостом ходу;
• один предварительный впрыск – при повышении нагрузки;
• предварительный впрыск не производится – при полной нагрузке;
• основной впрыск обеспечивает работу двигателя в режиме частичных и номинальных нагрузок.

Дополнительный впрыск производится для повышения температуры отработавших газов и сгорания частиц сажи в сажевом фильтре (регенерация сажевого фильтра).

***

Достоинства и недостатки системы Common Rail

Как уже отмечалось выше, использование в дизелях системы питания Common Rail вместо классической системы питания дает ощутимый прирост мощности, экологичности и экономичности двигателю. Уменьшение расхода топлива, выброса вредных веществ, шума, наряду с повышением динамических показателей достигается возможностью компьютерного управления всеми процессами впрыска, что невозможно осуществить в традиционных системах питания, даже самых сложных и совершенных.

К существенным недостаткам системы Common Rail следует отнести сложность обслуживания, требующего от технического персонала высокой квалификации и необходимость применения специального оборудования для тестирования работы системы. Поэтому, если автомобиль эксплуатируется в условиях ограниченного технического сервиса невысокого уровня, надежнее использовать классическую систему питания.

Следует отметить, что система питания Common Rail подвергает моторное масло значительным тепловым нагрузкам. Из-за более интенсивного горения верхняя часть (головка) поршней нагревается гораздо сильнее, чем у классического дизельного двигателя. Если головка поршня у классического дизеля непосредственного впрыска нагревается до 320-350 °C, при работе с системой питания Common Rail – свыше 400 °С.
В результате моторное масло выгорает и окисляется значительно интенсивнее. По этой причине в смазочной системе дизелей с впрыском типа Common Rail необходимо использовать синтетические или полусинтетические моторные масла.

***

Перспективы развития системы питания Common Rail

Совершенствование системы питания Common Rail осуществляется по пути увеличения давления впрыска. Очевидно, что чем выше давление в системе в момент впрыска, тем больше топлива успевает попасть в цилиндр за равный промежуток времени и, соответственно, реализовать большую мощность двигателя. Кроме того, впрыск под большим давлением обеспечивает высокое качество распыливания топлива форсункой, что благотворно сказывается на процессах смесеобразования и горения.
В современных двигателях повышение давления впрыска ограничивается прочностью аккумулятора топлива (рампы) и топливопроводов высокого давления, которые подвержены пульсирующим и вибрационным нагрузкам при работе двигателя и способны разрушиться.
Тем не менее, за полтора десятка лет инженерными решениями удалось увеличить давление на впрыске более, чем в полтора раза – у современных дизелей с системой питания Common Rail оно достигает 220 МПа и даже более.

Высокое давление впрыска надежнее обеспечить, используя систему питания типа насос-форсунка, о которой пойдет рассказ в следующей статье.

***

Устройство и принцип работы ТНВД системы Common Rail



Главная страница

Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Common Rail. Дизельная сказка

Техническое решение, известное более полувека, за последние полтора десятка лет перевернуло представление об автомобильном дизеле

Владимир Заборщиков

Техническое решение, известное более полувека, за последние полтора десятка лет перевернуло представление об автомобильном дизеле

Германия не имеет собственной нефти. Неудивительно, что немецкий инженер Рудольф Дизель пытался найти альтернативный вид топлива. Изначально предполагалось, что таковым может послужить горючая (и даже взрывоопасная) угольная пыль. Но процесс подготовки рабочей смеси с воздухом получился слишком сложным, мотор на угольной пыли работать категорически не хотел. Зато на тяжелых фракциях нефти он, по тогдашним меркам, работал вполне прилично. 1895 год официально считается годом изобретения дизельного двигателя. Примечательно, что первые серийные моторы были турбодизелями: рабочий процесс требовал подачи сжатого воздуха. Конструкция получалась громоздкой и массивной. Тем не менее новый силовой агрегат тут же нашел применение на водном транспорте, в нарождающейся электроэнергетике и, несколько ограниченно, в грузовом автомобилестроении. Для легковых машин он был слишком тяжел.

Первая «дизельная революция» свершилась в 20-е годы ХХ века. Другой немецкий инженер, Роберт Бош, в 1923 году разработал несколько конструкций форсунок для впрыска тяжелого нефтяного топлива, а в 1927 г. — и собственный двигатель с воспламенением от сжатия, т. е. дизель по-нашему. Применение миниатюрного топливного насоса высокого давления позволило отказаться от здоровенных воздушных компрессоров.

Создаваемое инженерами давление в 1,5—2,5 атм сегодня сложно назвать высоким, тем не менее его хватало, чтобы подавать к механическим форсункам топливо без воздушных пузырей.

В те годы, вероятно, и сложилось представление о дизельной топливной аппаратуре, как о чем-то высокоточном и очень капризном. В силу особенностей применявшихся тогда конструкций перед запуском требовался предварительный прогрев двигателя горячим воздухом, для синхронизации зажигания все трубки, идущие от ТНВД к форсункам, должны были иметь одинаковую длину и нормированные радиусы загиба. До пусковых свечей накаливания тогда еще не додумались. От моторов тех времен, как пример технологической сложности, нам остались только высокие требования к точности изготовления плунжерных пар насосов. Остальные диковинки ушли в прошлое, правда, уступив место некоторым новым, о которых разговор позже.

С появлением насосов высокого давления системы впрыска дизеля разделились на два типа. На долгие годы главенствующей в автомобильной промышленности стала насосная система. Каждая секция плунжерного насоса связана со своей форсункой, управляемой механически, гидравлически или гидромеханически. В последние десятилетия появились форсунки с электромагнитным и электрогидравлическим приводом клапана, позволяющие применять электронное управление двигателем.

Второй тип — аккумуляторная система, в которой работа насоса и форсунок не синхронизируется. Насос (или насосы) даже может иметь отдельный, независимый от двигателя привод. Насос подает топливо в аккумулятор, в котором поддерживается постоянное высокое давление. Из аккумулятора топливо под давлением подается в форсунки той или иной конструкции. Очевидно, такая система была сложнее, а ее неоспоримые достоинства остались невостребованными на протяжении десятилетий. Отметим, что с довоенных времен ничего принципиально нового в рабочий процесс дизеля внесено не было.

Тем не менее очередная революция имела место. Имя ей — Common Rail, т. е. «общая магистраль». Суть событий свелась к использованию хорошо известной аккумуляторной системы, но на более высоком технологическом уровне.

Бытует мнение, что Common Rail — изобретение Robert Bosch AG. На деле все значительно сложнее. Первый прототип системы был создан еще в 60-е годы в Швейцарии, но дальше дело не пошло из-за отсутствия электроники управления соответствующего уровня.

Затем, уже в начале девяностых об аккумуляторной системе вспомнили инженеры японской корпорации Denso. Созданная ими система ECD-U2 устанавливалась на грузовики Hino Rising Ranger. Правда, японцы недооценили перспективы своего детища и в 1995 продали технологию другим автопроизводителям. Тем не менее лавры первооткрывателя Common Rail для автомобиле­строения принадлежат им по праву.

Наибольший вклад в развитие системы внесли инженеры из Magnetti Marelli, Elasis и исследовательского центра Fiat. В 1997 году Common Rail появляется сначала на Alfa Romeo 156 1. 9 JTD и лишь затем на Mercedes-Benz C 220 CDI. Можно сказать, что именно Fiat выдал Common Rail путевку в жизнь, но итальянский концерн переживал в тот период серьезные трудности, и практически готовая технология была продана компании Robert Bosch.

Особо горевать итальянцы не стали и, по мере улучшения финансового положения, продолжили разработку дизельной темы. В первом десятилетии XXI века их дизели признаются лучшими, а отдельные технические решения находят применение за пределами системы питания дизеля. Так, например, система регулирования фаз газораспределения MultiAir базируется на дизельных форсунках и соответствующей управляющей электронике.

Сегодня 90% систем Common Rail выпускают четыре крупнейших производителя автомобильных комплектующих — Bosch, Delphi, Denso и Siemens.

Внедрение системы наряду с турбонаддувом — краеугольный камень популярной сегодня идеологии даунсайзинга, т. е. замены мотора большого литража на меньший по размерам и весу, но равный или превосходящий по мощности и крутящему моменту. Большая заслуга системы и в небывалом росте спроса на дизельные автомобили. Даже традиционно бензиновая Америка, похоже, не устоит. В ее жесткие экологические нормативы новые «чистые» дизели укладываются с легкостью.

Volkswagen, долгие годы пестовавший другое дизельное направление — насос-форсунки PD Diesel, полностью от них отказался и ставит Common Rail и на Audi Q7, и на VW Polo. Кстати, во многом благодаря системе этот автомобиль с литровым мотором часто именуют трехлитровым: в ходе рекордного заезда он израсходовал меньше 3 л на 100 км.

Японцы грозятся начать производство турбодизельного мотоцикла.

Что же изменилось в старой доброй аккумуляторной системе впрыска? Чем объясняется резкий рост ее популярности?

Последней революцией было введение электронного управления моментом и продолжительностью (объемом) впрыска. Дальше пошла «эволюция», сводящаяся к совершенствованию отдельных компонентов и программного обеспечения и росту давления в аккумуляторе, доходящего до 2000 бар. Ставшее действительно высоким давление потребовало поиска новых материалов и конструкций, но принципиальных изменений в последние годы не было. Нет их и сейчас. Похоже, что не будет и в ближайшем будущем.

Дизель экономичнее бензинового двигателя, дешевле и дизельное топливо. Он имеет более высокий крутящий момент, притом в широком диапазоне скоростей вращения коленвала. Турбонаддув и аккумуляторный впрыск победили «вялость» и шумность атмосферного дизеля. Технические ухищрения вроде впрыска мочевины (AdBlue) и сажевого фильтра позволили снизить экологическую нагрузку. Уменьшивший расход топлива даунсайзинг помогает решить и проблему парниковых выбросов СО2. Дизельный двигатель выгоден всем: и конечному потребителю, и обществу, и автопроизводителю.
Не любят его только на автосервисе. На первый взгляд это кажется странным. Для выявления абсолютного большинства неисправностей достаточно иметь электронный сканер и механический диагностический набор. Купить их может любой успешный автослесарь. Срок окупаемости — месяцы. Более дорогое современное оборудование обещает и больший доход.

Разруха, увы, в головах. Сервисмены со стажем о дизельных двигателях для легковых автомобилей слыхом не слыхивали. Постсоветский развал системы профессионального образования, проходивший на фоне безудержного роста автомобильного парка, специалистов стране не добавил. В условиях дефицита услуг автосервис может выбирать из них самые для себя выгодные и нехлопотные.

Хотя ремонт топливной аппаратуры сводится к примитивному алгоритму «снять-поставить», требования к состоянию самого помещения и порядка в нем чрезвычайно высоки. При обращении с некоторыми новыми деталями «испачкать» означает «уничтожить». Зачем людям лишние хлопоты, если можно хорошо жить и без них.

Есть и надежда, что по мере дизелизации отечественного парка механиков-дизелистов станет больше: катастрофический дефицит сулит хорошую прибыль. Но объективных предпосылок для этого пока не видно.

Made in Japan

«Вновь изобретенная» в 1995 году в Японии система пользуется наибольшей популярностью в Западной Европе. Но вклад крупнейшего в мире поставщика комплектующих для автопрома, коим сегодня является Denso, этим нововведением не ограничился.

В 2002 году инженеры компании представили систему Common Rail с рекордным в то время рабочим давлением 180 МРа (1800 бар) при пятикратном многоточечном впрыске за такт. В 2008 году давление довели до 200 МРа (2000 бар). Система впрыска производится на заводах Denso в Венгрии, Таиланде и Японии.

С 2003 года компания производит сажевые фильтры из кордиерита (cordierite). В отличие от других конструкций такие фильтры имеют меньший вес и создают меньшее сопротивление потоку выхлопных газов, обеспечивая улучшение эксплуатационных характеристик двигателя и снижение содержания сажевых частиц в выхлопе.

Такие фильтры, помогающие уложиться в нормы Euro 5, с 2007 года производятся на СП Denso и Bosch в польском Вроцлаве.

Редакция рекомендует:

---

---

---

---

---

Хочу получать самые интересные статьи

Что надо знать о дизелях Common Rail и когда их нужно бояться? Рассказывает специалист

Давно минули времена, когда некоторые белорусские дилеры опасались продавать на нашем рынке автомобили, оснащенные дизелями Common Rail, а для покупателя известие, что новая или подержанная машина, которую он собрался приобрести, оборудована таким дизелем, не предвещало ничего хорошего. Моторы Common Rail и впрямь перевернули с ног на голову представление о надежности и неприхотливости дизельной техники, готовой, как казалось до этого многим, безотказно ездить на всем, что горит. По принципу работы Common Rail похож на старые системы питания: подкачивающий насос забирает топливо из бака, подает его к насосу высокого давления (ТНВД), а тот в свою очередь снабжает топливом форсунки, которые в нужные моменты времени распыляют топливо в цилиндры. Что же сделало эту систему гораздо более привередливой к топливу, чем были ее предшественники? Чтобы выяснить, в чем заключались проблемы дизелей Common Rail и в чем они состоят сегодня, какие неприятные сюрпризы Common Rail преподносил и продолжает преподносить, каковы их причины, что должен знать и делать владелец, чтобы Common Rail прослужил как можно дольше, корреспондент abw.by беседует с Сергеем Поповичем, специалистом по топливным системам дизельного центра ООО “Автотехтрак”: – Конструктивная особенность Common Rail – наличие аккумулятора топлива. В старых системах его не было. В Common Rail аккумулятор, или рейка, как его нередко называют, располагается между ТНВД и форсунками. Если раньше ТНВД распределял топливо по форсункам, то в Common Rail насос лишь закачивает топливо под высоким давлением в аккумулятор, а уже из него топливо распределяется по форсункам. Второй момент – если управление старыми системами было механическим или электронно-механическим, то Common Rail управляется электроникой. Впрочем, про электронику сразу надо сказать, что, если не вдаваться в частности по отдельным производителям, она весьма надежна. Другое дело, что в наших условиях эксплуатации обычное явление, когда после определенного пробега удаляют сажевый фильтр, глушат клапан EGR, а чтобы после этого система работала корректно, перепрошивают блок управления. Заводскими применяемые прошивки быть не могут. В зависимости от качества прошивки есть вероятность нарушений в работе блока управления. Если же постороннего вмешательства не было, то относительно количества неисправностей в механической части число выходов электроники из строя – это мизер, на который можно не обращать внимания. Электронное управление и наличие аккумулятора – это особенности, однако главное состоит в том, что отличается Common Rail от старых систем питания существенно более высоким давлением впрыска. Оно определяет качество распыливания топлива, а это и есть ключевой параметр, от которого зависит качество смесеобразования и последующего сгорания, или, другими словами, эффективность работы дизеля. Детали топливной аппаратуры были прецизионными и раньше, но чтобы обеспечить более высокое давление впрыска, потребовалось еще сильнее ужесточить требования к размерам и допускам. А как все, наверное, знают, смазываются трущиеся детали в системе питания топливом. Говоря иначе, то, что для двигателя является топливом, для системы питания – смазка. Опять-таки это было на старых дизелях, это осталось в Common Rail, но в связи с ужесточением размерных параметров требовательность к качеству смазки повысилась значительно. Когда Common Rail только появился и сразу шокировал владельцев своей якобы ненадежностью, именно то, что владельцы относились к эксплуатации и обслуживанию нового поколения топливной системы как к старому, и было основной причиной преждевременных неисправностей. Приведу пример из своей практики, который относится к тому времени. Одна транспортная организация закупила для пассажирских перевозок автобусы “Радзимич”. Моторы Евро-3 были оснащены системой Denso. При обслуживании вместо топливных фильтров именно для Common Rail Denso начали устанавливать фильтры от дизелей ЯМЗ с обычной на тот момент системой питания – они были похожи внешне и подходили по монтажным размерам. Кроме того, нарушался регламент замены – фильтры менялись не вовремя, а при большем пробеге. В результате получили быстрый и массовый выход Denso из строя. о же самое происходило и с частными автомобилями. Поясню на примере Ford Mondeo, который сейчас находится у нас в ремонте. Здесь топливная система Delphi. Тонкость отсева, или, другими словами, размер пор в бумаге фильтра Delphi, – 5 микрон. По данным Delphi, после пробега 10 тысяч километров пропускная способность наружной части этого фильтра за счет износа кромок пор инородными частицами, когда они проходят через поры, увеличивается до 15 микрон. Соответственно увеличиваются размеры посторонних включений, которые свободно проходят через фильтр к узлам системы и вызывают их ускоренный износ. Такому фильтру уже не место на двигателе, тянуть с его заменой больше нельзя. А в некачественных топливных фильтрах встречается пропускная способность и вовсе до 50 микрон. То есть такие фильтры вообще нельзя применять в Common Rail. Лет пять, наверное, понадобилось, чтобы люди на своих ошибках поняли, что Common Rail существенно более привередливы к чистоте топлива и не прощают того, что можно было без последствий делать со старыми топливными системами. Поэтому если я скажу, что главное условие долговечности Common Rail – своевременная замена фильтров и использование рекомендованных фильтров, а в идеале – оригинальных фильтров Bosch, Delphi или Denso в зависимости от производителя системы питания, которой оборудован двигатель, то Америки не открою. К сожалению, со временем обнаружилась еще одна проблема, которая влияет на надежность системы, – насосы и топливные аккумуляторы ржавеют изнутри. В насосе могут заклинить плунжеры – продукты коррозии попадают в форсунки и выводят их из строя. Таким образом, к двум указанным выше причинам преждевременных неисправностей Common Rail – пригодности фильтра и периодичности его замены – добавилась еще одна. И она лишний раз подтверждает, насколько Common Rail критичен к качеству топлива. Кроме воды в топливе к коррозии, скорее всего, было причастно и биотопливо. Во всяком случае на время, когда оно продавалось на АЗС, как раз пришелся пик обращений с проблемами, вызванными коррозией, да и сейчас, думаю, на многих машинах, где первопричиной выхода Common Rail из строя является коррозия, – это все еще последствия былых заправок биотопливом. Однако если коррозии удастся благополучно избежать, если систему защищает качественный фильтр и он вовремя будет заменен на такой же фильтр, то прослужит Common Rail столько, сколько ему отмерено производителем, и станет неисправным лишь по естественной причине из-за износа при большом пробеге. Возможны, конечно, случайности. К примеру, мы сталкивались, когда систему выводил из строя кусочек заводского герметика, но это единичный случай. О массовости можно говорить только в отношении прогорающих уплотнительных шайб под форсунками. Вот это действительно беда. Сажа забивает колодец форсунки, корпус форсунки перегревается, при этом выходит из строя распылитель. А дальше очень сложное извлечение форсунок, иногда и невозможное. Если владелец услышал свистящий звук, совпадающий с тактами работы двигателя, надо немедленно ехать на сервис, пока дело не зашло далеко. Но если соблюдать указанные условия и обойдется без случайностей, на легковых автомобилях Common Rail держится без каких-либо проблем 10 лет и даже дольше. А на дизелях для грузовой техники Common Rail рассчитан на еще большие побеги. Видимо, при изготовлении компонентов используются другие материалы. Разница существует даже внутри топливных систем одной и той же марки. Похоже, у производителей есть свои соображения, сколько система питания должна служить на легковых моделях, а сколько на грузовых. И из особенностей той или иной системы, наличия в ней слабых мест вытекают другие проблемы. Например, если продолжить о системе Delphi на моторе Mondeo, которой мы уже коснулись, то в ней главным пострадавшим от смазки некачественно очищенным топливом является подкачивающий насос. Он находится внутри насоса высокого давления. Изнашиваются лопатки подкачивающего насоса, но фильтр-то стоит до него, поэтому после насоса защиты от продуктов износа лопаток нет. А дальше на прямой связи с насосом – топливный аккумулятор и форсунки. Теперь от грязи в топливе страдают уже форсунки. Что стружка, или, вернее, металлическая пудра, в топливе есть, нередко можно увидеть, если заглянуть в бак, куда частички пудры попадают по “обратке”. На дне бака они блестят, как звездочки на ночном небе. Сами по себе форсунки имеют большой ресурс, но когда в дело вмешивается стружка, которую гонит подкачивающий насос, и частички ржавчины, долго форсунки не выдерживают. От износа нарушается их гидроплотность, а вслед за неисправностью форсунок начинаются проблемы с запуском, неравномерной работой, дымлением. В Delphi подкачивающий насос – слабое место всей системы. Оно определяет надежность системы, потому что продукты износа подкачивающего насоса выводят из строя все остальные части. Однако что делает владелец? Он приносит в ремонт форсунки. Или как вариант – покупает другие форсунки. Отремонтировать форсунки можно, заменить можно, но ведь долго они не проработают, так как не устранена первопричина. Неважно, подкачивающий насос по-прежнему гонит стружку или виноват ржавый аккумулятор. Важно, что ремонт форсунок без устранения причины их выхода из строя – выброшенные деньги. Диагностика неисправностей – другая серьезная проблема Common Rail, от которой зависит, в какие деньги обойдется ремонт и как долго после него система прослужит. Наши владельцы на диагностике часто стараются сэкономить, а поскольку они не специалисты, то начинают с чего-то легкого, и если результата нет, продолжают постепенно менять что-то еще, затем еще и так далее. А нынче диагностами и вовсе стали все, у кого есть смартфон, в который можно закачать соответствующую программу. Иногда такой подход прокатывает, но чаще бывает наоборот. Например, коррозию аккумулятора, которая привела к неисправности форсунки, с помощью компьютерной диагностики не определишь. Наличие в смартфоне или ноутбуке диагностической программы не дает пользователю тех знаний о тонкостях и нюансах, которые свойственны системе в зависимости от ее марки, года выпуска. Диагностика ведь не заключается в считывании ошибок. Коды подразумевают определенную неисправность, но у нее может быть несколько разных источников. Специалист с помощью диагностического оборудования, которым он располагает помимо компьютера, и собственного опыта найдет конкретную деталь, которая требует замены. И это получится дешевле, чем менять поочередно все подряд. Приведу простейший пример знаний о нюансах. Двухлитровые 8-клапанные моторы HDi идут с начала 2000-х годов. Понятно, что даже при правильной эксплуатации форсунки в них выходят из строя по естественным причинам. Новый распылитель для этой форсунки стоит 40 долларов, а на “разборках” можно найти целую форсунку за 20. Что сделает владелец? Поскольку ремонт своей форсунки экономически нецелесообразен, он купит “бэушную” форсунку. Но вот проблема, которая выявилась только в последние несколько лет, – со временем деформируется распылитель, его как бы раздувает в нижней части. Примечательно, что на самом деле происходит уменьшение диаметра в верхней части из-за то ли эрозии, то ли еще чего-то – неважно. Важно, что это хорошо видно. Тем не менее владелец такую форсунку покупает, несмотря на наличие даже внешне различимого признака, что она плохая. Когда Bosch эту систему разрабатывал, его инженеры, наверное, даже не предполагали, что через 15 с лишним лет такое с распылителями начнет происходить. И подобную проблему мы теперь наблюдаем на дизелях Mercedes. Было бы полезно, чтобы эта информация дошла до читателей. Им не помешает знать, что покупать не надо, потому что сейчас все чаще к нам приносят с “разборок” такие форсунки для проверки. Так вот, если правильное обслуживание и эксплуатация системы позволяют избежать преждевременных выходов ее узлов из строя, то диагностика в специализированной мастерской сохранит в кошельке владельца деньги, которые он в противном случае может потратить впустую… Итак, подводим итог. Если правильно обслуживать Common Rail, то бояться его не надо. Понятно, что узлы системы не вечные, но при грамотном уходе выйдут они из строя по естественным причинам. А вот наличие у той или иной системы особенностей и слабых мест порождает новый вопрос: где слабых мест меньше, что надежнее и предпочтительнее для наших условий эксплуатации – Bosch, Siemens, Delphi или Denso? Вместе с дизельным центром ООО “Автотехтрак” мы постараемся на него ответить – следите за сайтом. Источник материала – www.abw.by

Что такое дизельная система Common Rail? Откройте для себя компоненты и преимущества

ЧТО ТАКОЕ ОБЩАЯ ЖЕЛЕЗНАЯ ДИЗЕЛЬНАЯ СИСТЕМА ?

Common Rail – это система прямого впрыска топлива, используемая в дизельных двигателях . Дизельные системы Common Rail теперь могут обеспечивать максимальную производительность и надежность автомобильных двигателей, снижая уровень шума и выбросов.

Система состоит из ТНВД, рампы, форсунок и датчиков , которые определяют рабочие условия двигателя для централизованного электронного блока (ЭБУ), который управляет всеми компонентами.

ОБЩИЙ РЕЛЬС

ОБЩИЙ РЕЛЬС

КАК РАБОТАЕТ ОБЩАЯ ЖЕЛЕЗНАЯ СИСТЕМА?

Насос высокого давления нагнетает топливо под давлением и передает его в магистраль, общий трубопровод, служащий аккумулятором давления и резервуаром. Давление регулируется клапаном с электронным управлением, так что рейка поддерживает правильное давление, требуемое ЭБУ.

Топливо попадает в форсунки, заполняя два пространства: одно над и одно под иглой форсунки.Эти две силы уравновешивают друг друга, и игла остается закрытой благодаря пружине. Верхнее пространство, называемое камерой управления, может вентилироваться при открытии соленоидного или пьезоэлектрического клапана.

Когда электронный блок управления открывает клапан, это верхнее пространство опорожняется. Давление в нижней камере поднимает иглу вверх, открывая форсунку, и топливо впрыскивается в камеру сгорания до тех пор, пока сигнал на клапан не исчезнет, ​​а клапан снова закрывается; в этот момент давление в камере управления заставляет иглу закрыться.

ОБЩИЙ РЕЛЬС

ПРЕИМУЩЕСТВА

• Жидкость и мощный двигатель с низким расходом топлива и вредными выбросами.
• Несколько закрытых впрысков увеличивают эффективность .
• Модульная конструкция может быть адаптирована ко всем современным автомобилям.
• Более низкий уровень шума по сравнению с обычными дизельными системами.

ОБЩИЙ РЕЛЬС

ОБЩИЙ РЕЛЬС

Запасные части для дизельного впрыска

Редат С.П.А. работает более 50 лет на международном рынке т с 5 филиалами в мире и широчайшим ассортиментом запчастей для впрыска дизельного топлива. Профессионализм, надежность, компетентность, преимущество по соотношению цена / качество, специализированные операторы и опыт – основы культуры нашей компании.

Наши каталоги , всегда актуальные и отсортированные по категориям и брендам, публикуются на нашем веб-сайте и доступны для всех наших клиентов, а также в нашем запасе запчастей для дизельных двигателей Redat, подходящих для всех основных мировых брендов.Все наши запасные части для дизельных форсунок, насос-форсунок и насосов доступны в нашем электронном магазине.

ОБЩИЙ РЕЛЬС

ПРЕИМУЩЕСТВА REDAT

• Специализированные операторы
• Дизайн, исследования и разработки
• Внимание к деталям
• Качество и инновации
• Конкурентные цены
• Техническая поддержка
• Электронная торговля с обновленными интерактивными каталогами

ОБЩИЙ РЕЛЬС

Для дополнительной информации:

011 969 1111

электронная почта: [электронная почта защищена]

ОБЩИЙ РЕЛЬС

НАШИ ТОВАРЫ

Нагнетательные клапаны – Ремонтные комплекты дизельных форсунок – Электроклапаны и соленоиды – Соединения и гайки – Ультразвуковые баки – Поршневые насосы подачи – Форсунки – Элементы – Запасные части для топливных насосов – Мембранные насосы подачи – Ремкомплекты дизельных форсунок – Опоры фильтров – Форсунки – Держатель форсунок Запасные части – Запасные части форсунок Common Rail – Запасные части форсунок – Ремкомплекты ТНВД – Регулировочные прокладки – Запасные части Common Rail – Запасные части насосов Common Rail – Запасные части VP Pumps – Ручные капсюли – Запасные части насос-форсунок.

Как работает система впрыска Common Rail?

Индивидуальные решения для гибкого использования топлива

С повышением технических характеристик систем впрыска возрастают и требования к чистоте и качеству топлива. Таким образом, топливо должно соответствовать заранее определенным значениям вязкости и смазывающей способности, поскольку компоненты насосов высокого давления
и форсунок смазываются топливом. Он также не должен иметь каких-либо загрязнений, которые могут привести к абразивным повреждениям при применяемом высоком давлении.Поэтому для обеспечения правильной работы двигателя можно использовать только дизельное топливо, которое одобрено для рассматриваемого применения и соответствует применимым стандартам. По запросу клиента mtu проводит анализы для получения одобрения других видов топлива, связанных с конкретным применением, в тесном сотрудничестве с компанией Rolls-Royce Power Systems, брендом L’Orange или альтернативными поставщиками. В некоторых случаях, например, отсутствие смазывающих свойств топлива
может быть компенсировано специальными покрытиями на системе впрыска.Кроме того, mtu помогает клиентам при проектировании бака и топливной системы на объекте. Это представляет большой интерес, например, для горнодобывающих машин, которые подвергаются высокому уровню запыленности.

Резюме

MTU постоянно совершенствует свои двигатели, чтобы гарантировать, что они будут соответствовать жестким будущим стандартам выбросов, при этом потребляя при этом как можно меньше топлива. С этой целью mtu оптимизирует сгорание топлива в цилиндре с помощью своей системы впрыска Common Rail с электронным управлением в сочетании с другими технологиями, такими как рециркуляция выхлопных газов.За счет достижения чистого и эффективного сгорания затраты на системы нейтрализации выхлопных газов могут быть минимизированы, а в некоторых случаях полностью устранены. Компания mtu успешно использовала системы Common Rail еще в 1996 году и постоянно совершенствовала эту технологию в сотрудничестве с брендом L’Orange компании Rolls-Royce Power Systems и другими поставщиками. Благодаря своему обширному опыту в области систем впрыска Common Rail, mtu может оптимально использовать потенциал технологии, чтобы сделать двигатели чрезвычайно экономичными и чистыми.

ZOIL | Основы дизельной топливной системы

---

Функция дизельной топливной системы состоит в том, чтобы впрыскивать точное количество распыленного топлива под давлением в каждый цилиндр двигателя в нужное время. Возгорание в дизельном двигателе происходит, когда поток топлива смешивается с горячим сжатым воздухом. (В бензиновых двигателях не используются электрические искры.)

Топливная система состоит из следующих компонентов.

Есть много разных типов и форм топливных баков.Каждый размер и форма предназначены для определенной цели. В топливном баке должно храниться достаточно топлива для работы двигателя в течение разумного периода времени. Бак должен быть закрыт, чтобы предотвратить попадание посторонних предметов. Он также должен быть провентилирован, чтобы позволить воздуху поступать, заменяя любое топливо, требуемое двигателем. Требуются еще три отверстия в баке: одно для заполнения, одно для слива и одно для слива.

Дизельные топливопроводы бывают трех типов. К ним относятся тяжелые трубопроводы для высокого давления между топливным насосом и форсунками, трубопроводы среднего веса для низкого или среднего давления топлива между топливным баком и впрыскивающим насосом, а также легкие трубопроводы для низкого давления или его отсутствия.

В большинстве систем дизельное топливо необходимо фильтровать не один раз, а несколько раз. Типичная система может иметь три ступени прогрессивных фильтров – сетку фильтра в баке или перекачивающем насосе, первичный топливный фильтр и вторичный топливный фильтр. В последовательных фильтрах все топливо проходит через один фильтр, а затем через другой. В параллельных фильтрах часть топлива проходит через каждый фильтр.

Для получения дополнительной информации о топливных фильтрах см. Основные сведения о дизельных топливных фильтрах.

В простых топливных системах для подачи топлива из бака к ТНВД используется сила тяжести или давление воздуха. На современных быстроходных дизельных двигателях обычно используется топливоперекачивающий насос. Этот насос, приводимый в действие двигателем, автоматически подает топливо в систему впрыска дизельного топлива. Насос часто имеет ручной рычаг подкачки для удаления воздуха из системы. Современные ТНВД – это почти все реактивные насосы, в которых используется плунжерный и кулачковый метод впрыска топлива.

Имеется четыре основных системы впрыска топлива:

1. Отдельный насос и форсунка для каждого цилиндра

2.Комбинированный насос и форсунка для каждого цилиндра ( насос-форсунка тип )

3. Один насос, обслуживающий форсунки на несколько цилиндров ( распределитель типа )

4. Насосы в общем корпусе с форсунками на каждый цилиндр ( система common rail )

Система Common Rail быстро набирает популярность для применения на дорогах. Рядный и распределительный типы используются на внедорожниках и промышленных машинах.

Форсунки дизельного топлива, пожалуй, самый важный компонент топливной системы. Работа форсунок – подавать точное количество распыленного топлива под давлением в каждый цилиндр. Сильно распыленное топливо под давлением, равномерно распределенное по цилиндру, приводит к увеличению мощности и экономии топлива, снижению шума двигателя и более плавной работе.

В современных форсунках дизельного топлива, например, в топливных системах Common Rail, используется пьезоэлектричество.Пьезоэлектрические форсунки чрезвычайно точны и могут выдерживать очень высокое давление, характерное для систем Common Rail.

Топливо, используемое в современных высокоскоростных дизельных двигателях, производится из более тяжелых остатков сырой нефти, которые остаются после удаления более летучих видов топлива, таких как бензин, в процессе очистки. Наиболее распространенный сорт дизельного топлива – это 2-D, более известный как дизельное топливо со сверхнизким содержанием серы (ULSD).

Для получения дополнительной информации о дизельном топливе см. Основные сведения о дизельном топливе со сверхнизким содержанием серы.

Распространенный враг дизельных топливных систем – вода. К сожалению, вода чаще встречается в дизельном топливе, чем думает большинство людей. Если вода попадет в систему впрыска, она быстро окислит компоненты черных металлов (стали). Некоторые из наиболее распространенных отказов, связанных с водой, включают:
• Захват компонента впрыска
• Заедание компонентов дозатора как в насосе, так и в инжекторе
• Отказ регулятора / дозирующего компонента

Дизельная топливная система является важным компонентом любого дизельного двигателя, и ее оптимальная работа важна для максимальной производительности.E-ZOIL производит несколько присадок, разработанных для решения общих проблем, с которыми сталкивается система дизельного топлива. Присадки E-ZOIL повышают смазывающую способность топливной системы и предотвращают преждевременный выход из строя топливных насосов и форсунок. Ознакомьтесь с нашей линейкой присадок для защиты вашего топлива и оборудования!

Системы Common Rail

| Cummins Inc.

Cummins обеспечивает большее время безотказной работы вашего автопарка при низких затратах на техническое обслуживание. Как единственная организация топливных систем, основанная на опыте глобального поставщика двигателей, Cummins предлагает ряд различных систем, соответствующих потребностям вашего автомобиля или автопарка.

Топливная система XPI среднего класса

Этот пакет топливной системы, воплощающий технологию сверхмощной топливной системы в двигателях среднего класса, гарантирует, что насос и форсунки работают идеально согласованно. Предлагаемая как в масляной, так и в топливной смазке, система обеспечивает лучшее в отрасли давление впрыска и, как специализированная система, обеспечивает оптимальные характеристики двигателя и улучшенную экономию топлива для двигателей среднего класса.

В системе может быть использован одноцилиндровый насос высокой производительности, способный удовлетворить потребности в лошадиных силах, сводя к минимуму занимаемое пространство и общую стоимость владения. Кроме того, модуль управления Cummins контролирует и регулирует параметры топливной форсунки и насоса, чтобы обеспечить стабильную производительность впрыска топлива в течение всего срока службы двигателя. Лучшая в отрасли конструкция форсунок обеспечивает общее повышение топливной экономичности двигателя автомобиля.

Технология смазывания маслом

Модульная конструкция с масляной смазкой доступна для двигателей 5–12L, обеспечивая максимальную устойчивость к топливу.

Оптимальная конструкция обеспечивает низкую передачу масла в топливо, максимизируя срок службы сажевого фильтра для повышения долговечности за счет уменьшения повреждения форсунок из-за высокого давления и утечки горячего топлива.

Технология смазки топливом

Модульная конструкция с топливной смазкой для двигателей 5L-12L позволяет создать компактный насос с высокой топливной экономичностью, который можно адаптировать к широкому спектру двигателей, обеспечивая при этом самые высокие в мире стандарты выбросов топлива.

Помимо уменьшения занимаемого места, что обеспечивает большую гибкость, есть также минимальная утечка и отсутствие давления передачи масла в топливо, что приводит к уменьшению повреждения форсунок из-за высокого давления и утечки горячего топлива.

Топливная система XPI для тяжелых условий эксплуатации

Cummins HD XPI System – это система Common Rail, обеспечивающая самое высокое давление впрыска по сравнению с любой другой системой Common Rail.Система XPI, в первую очередь предназначенная для средних и тяжелых условий эксплуатации, является результатом передовой технологии Cummins. XPI обеспечивает лучшее в отрасли давление впрыска и, как специализированную систему, обеспечивает оптимальную производительность двигателя и улучшенную экономию топлива для приложений среднего класса.

Common Rail Преимущества:

• Лучшее в отрасли давление впрыска с большим объемом топлива под давлением в форсунке для улучшения возможности многократного впрыска, оптимального сгорания и экономии топлива
• Конструкция инжектора и насоса с малой утечкой для минимизации обратного потока нагретого топлива – для повышения экономии топлива и максимальной долговечности топливной системы
• Конструкция топливного насоса с масляной смазкой и привода форсунок с принудительным давлением для дополнительной устойчивости к повреждениям от мусора и повышенной устойчивости к свойствам топлива
• Насос доступен в двух- и трехцилиндровых моделях с множеством конфигураций, обеспечивающих гибкость применения и установки
• Максимальное давление 2600 бар

Форсунки Common Rail

Cummins предлагает топливные форсунки мощностью от 1600 до 2600 бар.

Преимущества:

• Конструкция, работающая под давлением, более устойчива к повреждениям от мусора, переносимого топливом, чем система со сбалансированным давлением. Чтобы избежать обратного потока нагретого топлива и необходимости в системе охлаждения топлива, топливные форсунки Cummins имеют полости для пружин под давлением, которые обеспечивают минимальную утечку или ее отсутствие, устраняют необходимость в дополнительном охлаждении и улучшают общую экономию топлива.
• Cummins предлагает систему с герметичными форсунками, что делает продукт прочным и долговечным.
Форсунки
• адаптированы к рабочим циклам и обеспечивают лучшую в отрасли экономию топлива, обеспечивая повышение эффективности до 5% по сравнению с нашими конкурентами.
• Форсунки без утечек способствуют снижению паразитного энергопотребления топливной системы более чем на 25% по сравнению с типичными форсунками среднего диапазона для общего повышения экономии топлива двигателем.

CRFI 5	CRFI 5
CRFI 4	CRFI 4

Форсунки Common Rail (CRFI)
Название платформы	CRFI 2	CRFI 3	CRFI 4	CRFI 5	CRFI 8V
Максимальное рабочее давление (бар)	1600	1800	2200	2600	2200
Максимальное количество импульсов впрыска	6	6	6	5	5
Совместимость с адаптивными характеристиками форсунок (AIC)	Есть	Есть	Есть	Есть	Есть

Топливные насосы Common Rail
Название платформы	ФЛП 1	OLP 1	OLP 2	OLP 3
Количество цилиндров	2	1	2	2
Рабочий объем (куб. см / об)	1.2	1,8	3,6	2,4
Макс.давление в рампе (бар)	2000	1800	2200	2600
Макс.скорость (об / мин)	4500	1500	1500	2100
Смазка	Топливо	Масло	Масло	Масло
Тип подшипника	Обычная	Ролик	Ролик	Обычная
Тип подачи топлива	Механическая передача	Механическая передача	Механическая передача	Механическая передача
Применения двигателя	MD / HD	MD / HD	MD / HD	MD / HD

DENSO разрабатывает новую дизельную систему Common Rail с самым высоким в мире давлением впрыска | Новости

– Повышенная топливная эффективность и более чистые выбросы выхлопных газов –

KARIYA (Япония) – Глобальный поставщик автомобилей DENSO Corporation разработала новую систему впрыска дизельного топлива Common Rail (DCR) с самым высоким * в мире давлением впрыска 2500 бар. Согласно исследованиям DENSO, новая система может помогают повысить эффективность использования топлива до 3 процентов, а также снизить содержание твердых частиц (ТЧ) до 50 процентов и оксидов азота (NOx) до 8 процентов. Это сравнивается с системой DENSO предыдущего поколения. Новая система DCR выйдет на рынок позже в этом году на легковых, коммерческих, сельскохозяйственных и строительных машинах по всему миру.

* Для дизельных систем впрыска Common Rail, состоящих из инжектора, топливного насоса и Common Rail.

«Наша новая дизельная система Common Rail поможет повысить топливную эффективность и соответствовать стандартам выбросов выхлопных газов, которые становятся все более строгими во всем мире, особенно в Европе, Японии и США», – сказал Юкихиро Шинохара. исполнительный директор подразделения дизельных двигателей DENSO.

Улучшенная конструкция для снижения рабочей нагрузки топливного насоса:

• В системе Common Rail часть топлива, подаваемого от топливного насоса к форсункам, используется для таких целей, как компоненты системы смазки.
• Это топливо затем возвращается обратно в топливный бак, что создает дополнительную нагрузку на топливный насос вместо того, чтобы впрыскиваться в камеры сгорания двигателя.
• За счет улучшения конструкции форсунки, топливного насоса и системы Common Rail компания DENSO значительно снизила нагрузку на топливный насос, уменьшив количество топлива, которое отправляется обратно в топливный бак, примерно на 90 процентов.

Более высокое давление впрыска:

• Для создания более высокого давления впрыска топлива компания DENSO изменила конструкцию компонентов и использовала новые материалы.
• Эти изменения позволили топливу распыляться на более мелкие капли, что улучшило воспламенение топлива и эффективность сгорания, что привело к увеличению экономии топлива и более чистым выбросам выхлопных газов.

Размер имеет значение:

• Поскольку автопроизводители имеют ограниченное пространство для интеграции компонентов, DENSO смогла разработать и изготовить топливный насос, аналогичный по размеру, но более эффективный, чем предыдущая система.
• DENSO удалось добиться этого за счет снижения нагрузки на топливный насос.

Первый, кто ввел в производство дизельные системы Common Rail:

• Компания DENSO первой в мире начала коммерциализацию дизельных систем Common Rail в 1995 году.
• В 2002 году DENSO предложила систему Common Rail на 1800 бар, самую высокую в мире систему впрыска. давление в то время.
• В 2008 году DENSO выпустила на рынок модель на 2000 бар.
• В 2012 году DENSO выпустила на рынок первую в мире систему управления двигателем под названием Intelligent-Accuracy Refinement Technology (i-ART), в которой форсунки имеют встроенный датчик давления для измерения давления впрыска топлива в реальном времени и управления подачей топлива. количество и время впрыска каждой форсунки.

Дальнейшее развитие:
DENSO работает над разработкой и коммерциализацией дизельной системы Common Rail на 3000 бар. Компания продолжит разработку продуктов и технологий, которые помогут улучшить характеристики автомобилей с дизельным двигателем, чтобы снизить их воздействие на окружающую среду.

О дизельных системах Common Rail:

• Дизельная система Common Rail – это основная система впрыска топлива для дизельных двигателей.
• Топливо, которое сильно сжимается топливным насосом, хранится в аккумуляторе, который называется Common Rail.
• Затем распыляется через форсунки с электрическим управлением в камеры сгорания.
• Хранение сильно сжатого топлива в общей магистрали не только дополнительно увеличивает давление топлива, но также регулирует давление впрыска топлива и синхронизацию без влияния скорости вращения двигателя.

Корпорация DENSO со штаб-квартирой в Кария, префектура Аити, Япония, является ведущим мировым поставщиком передовых технологий, систем и компонентов для автомобильной промышленности в области охлаждения, управления трансмиссией, электроники, информации и безопасности.Его клиенты включают всех основных автомобилестроительных компаний мира. По всему миру компания имеет более 200 дочерних и зависимых компаний в 36 странах и регионах (включая Японию) и насчитывает более 130 000 сотрудников. Консолидированные мировые продажи за финансовый год, заканчивающийся в марте 31 августа 2013 г., составила 38,1 млрд долларов США. В прошлом финансовом году DENSO потратила 9,4% своих глобальных консолидированных продаж на исследования и разработки. Обыкновенные акции DENSO торгуются на фондовых биржах Токио и Нагоя. Для получения дополнительной информации перейдите на www.denso.com/global/en/, или посетите наш сайт для СМИ по адресу www.densomediacenter.com

Новая система Common Rail
(Слева: топливный насос, форсунка и Common Rail)

Система впрыска Common-Rail

Система впрыска Common-Rail

Система подачи топлива, в которой два или более насоса высокого давления питают общий коллектор или магистраль. Клапаны газораспределения определяют время и объем подачи топлива к форсункам цилиндров. Преимущества технологии Common Rail – бездымная работа, более низкие стабильные рабочие скорости (примерно до 10 об / мин для 2-тактных двигателей) и уменьшенный расход топлива при частичной нагрузке.

В системах механического впрыска давление впрыска топлива является функцией частоты вращения и нагрузки двигателя. Когда давление впрыска падает при более низких нагрузках, капли топлива становятся больше, и не хватает времени для полного сгорания этих капель. Результат – облако дыма. Технология впрыска Common Rail дает возможность поддерживать высокое давление впрыска вплоть до холостого хода и добиться «отсутствия дыма при любой нагрузке».

Common Rail – это коллектор, проходящий по длине двигателя чуть ниже уровня крышки цилиндра.Он обеспечивает определенный объем для хранения жидкого топлива и имеет приспособление для гашения волн давления. Топливо подается от Common Rail через отдельный блок управления впрыском для каждого цилиндра двигателя к стандартным клапанам впрыска топлива. Блоки управления регулируют время впрыска топлива, регулируют объем впрыскиваемого топлива и задают форму схемы впрыска. Три клапана впрыска топлива в каждой крышке цилиндра управляются отдельно, поэтому их можно запрограммировать на работу по отдельности или в унисон, если это необходимо.

Большой морской знак прошел 18 сентября 2001 года, когда были успешно завершены ходовые испытания нового балкера GYPSUM CENTENNIAL дедвейтом 47 950 тонн. Судно приводится в движение первым в мире тихоходным дизельным двигателем с системой впрыска Common-Rail: Wärtsilä Sulzer 6RT-flex58T-B, развивающим 11 275 кВт при 93 об / мин. Этот двигатель не имеет стандартного распределительного вала и его зубчатой ​​передачи, топливных насосов впрыска, насосов привода выпускных клапанов и реверсивных серводвигателей. Он оснащен системой Common Rail для впрыска топлива и срабатывания выпускного клапана, а также полного электронного управления этими функциями двигателя.Первый коммерческий 4-тактный двигатель с системой Common Rail был введен в эксплуатацию в начале 2001 года, это был Wärtsilä 9L46D на борту круизного лайнера CARNIVAL SPIRIT.

Common Rail Дизель – Ford Engineering

Опубликован: 8 декабря 2015 г.

ЧТО ТАКОЕ ОБЫЧНЫЙ ЖЕЛЕЗНОДОРОЖНЫЙ ДИЗЕЛЬ И ГДЕ УСТАНАВЛИВАЮТСЯ ОБРАБАТЫВАЮЩИЕ ПРЕССЫ FORD COMPONENT?

Топливные системы с электронным управлением были внедрены в основном для соответствия законодательству по выбросам, а системы Common Rail были внедрены в магистральное производство в конце 1990-х годов.

Дизельный двигатель Common Rail бывает электронным и работает под высоким давлением.

Прямой впрыск топлива Common Rail – это система прямого впрыска топлива для бензиновых и дизельных двигателей. На дизельных двигателях он оснащен распределительной рампой высокого давления (2000 бар – 29000 фунтов на квадратный дюйм), питающей отдельные электромагнитные клапаны, в отличие от топливного насоса низкого давления, питающего форсунки или форсунки насоса.

Дизельное топливо впрыскивается в двигатель в очень малых количествах через форсунки с электронным управлением. Они контролируются блоком управления двигателем (ЭБУ).

Насос высокого давления

Топливо высокого давления подается механическим насосом высокого давления, установленным на двигателе. Это топливо высокого давления хранится в резервуаре, называемом Common Rail, до тех пор, пока оно не понадобится форсункам.

Топливо под высоким давлением означает, что дизельное топливо распыляется на мелкие капли. Это означает лучшее сгорание, большую экономию, меньшие выбросы и более тихую работу. Все это особенности современных дизельных систем Common Rail.

Дизельное топливо в дизельной системе Common Rail всегда доступно для двигателя, независимо от его частоты вращения. Он всегда доступен и доступен при высоком давлении. Это означает, что топливо под высоким давлением доступно даже тогда, когда двигатель только тикает, то есть на низких оборотах. Более ранние традиционные дизельные системы, называемые роторными дизельными двигателями, в основном управляются механически.

Как компания Ford Component Manufacturing связана с этой дизельной системой с одним из своих металлических штампованных компонентов? Что ж, мы должны заглянуть в недра автомобильной сборки, чтобы увидеть медные шайбы, которые мы используем для автомобильной промышленности.Важная простая металлическая штампованная деталь в сложной сборке.

Система Common Rail

Ключевые компоненты системы Common Rail обозначены на схеме выше:

1. Электрический подкачивающий насос (присутствует не во всех системах) – подает топливо к насосу высокого давления
2. Фильтр – его необходимо заменять в соответствии с рекомендациями производителя, чтобы обеспечить чистоту системы и срок ее службы.
3. Перепускной клапан – позволяет избытку топлива перетекать обратно в топливный бак
4. Обратный коллектор – контролирует возврат топлива обратно в топливный бак
5. Насос высокого давления – насос высокого давления является сердцем топливной системы.Именно здесь давление в дизельном топливе повышается – оно приводится в действие двигателем, зависит от системы и может генерировать более 2000 бар. Для сравнения, давление в шинах обычного автомобиля может составлять от 2,5 до 3,5 бар.
6. Регулирующий клапан высокого давления (присутствует не во всех системах) – электронным образом контролирует давление, создаваемое в насосе (контролируется ECM).
7. Датчик давления в рампе – контролирует давление в системе
8. Rail – это «common rail», где топливо хранится и подается в форсунки для впрыска.
9. Форсунки – форсунки в системе Common Rail управляются и управляются контроллером ЭСУД с учетом нескольких входных сигналов датчиков и сигналов. Производственные допуски и компоненты остаются такими же, как у насосов высокого давления, и имеют решающее значение для работы и срока службы инжектора.
10. Блок управления EDC – Модуль управления двигателем (ЕСМ), который получает обратную связь от различных датчиков в системе и соответственно регулирует давление и впрыск топлива
11. Датчик температуры топлива – контролирует температуру топлива в системе
12. Другие датчики – в зависимости от системы и характеристик автомобиля

Инжектор

Наконец, мы можем увидеть медную шайбу , штампованную металлическую шайбу, изготовленную для автомобильной промышленности компанией Ford Component Manufacturing.

Так почему эта прессованная шайба так важна?

Отсутствие прессованной медной шайбы или неправильно затянутый инжектор могут пропускать горячие продукты сгорания в полость инжектора. Это приведет к выходу из строя нижнего уплотнительного кольца топливной форсунки, что приведет к утечке топлива в камеру сгорания при выключенном двигателе и попаданию горячих продуктов сгорания в топливную систему при работающем двигателе.

Утечка топлива в камеру сгорания может привести к гидростатической блокировке двигателя и отказу двигателя.Это произойдет, когда двигатель выключен и топливо сливается через наконечник форсунок в камеру сгорания.

Утечка продуктов сгорания в топливную систему приведет к заклиниванию внутренних компонентов топливной форсунки и множественному отказу форсунок. Поскольку все форсунки имеют общую топливную рампу в головке блока цилиндров, утечка сгорания в топливную систему приведет к загрязнению всех форсунок.

Черная сажа на дне форсунки – явный индикатор того, что форсунка была неправильно затянута или отсутствовала запрессованная медная шайба.

Рис.1: Отсутствует медная шайба или неправильный момент затяжки форсунки

Ford Component Manufacturing нажимайте их, всегда проверяйте, подходят ли они вам!

.
