Дизель д65н устройство: ДИЗЕЛЬ Д65Н, Д65М

ДИЗЕЛЬ Д65Н, Д65М



содержание   ..  1  2  3  4  5  6  7   ..



4. УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ТРАКТОРОВ ЮМЗ-6АЛ и ЮМЗ-6АМ


4.1. ДИЗЕЛЬ Д65Н, Д65М





На тракторах «Беларусь» ВМЗ-6АЛ и ЮМЗ-6АМ установлены дизели Д65Н (рис. 14) и Д65М (рис. 15) соответственно.

Дизель Д65Н отличается от дизеля Д65М системой пуска. Дизель Д65Н имеет систему пуска от карбюраторного двигателя, пускаемого электрическим стартером. Дизель: Д65М пускается электрическим стартером.

Дизель расположен в передней части остова трактора и прикреплен болтовым соединением: спереди — при помощи шарнирной опоры к переднему брусу полурамы трактора, сзади —

через картер маховика к корпусу муфты сцепления.

Дизель состоит из блока цилиндров, головки цилиндров, кривошипно-шатунного механизма, механизма газораспределения, а также узлов и агрегатов систем питания, смазочной, охлаждения, пуска и электрооборудования.



Дизель представляет собой бескомпрессорный четырехтактный, четырехцилиндровый двигатель внутреннего сгорания с воспламенением от сжатия, с непосредственным впрыском топлива в камеру сгорания, расположенную в поршне. При пере-мещении поршня от верхней мертвой точки (в. м. т.) к нижней мертвой точке (н. м. т.) в цилиндре создается разрежение, в результате чего очищенный воздух поступает через открытый впускной клапан 8 (рис. 16) в цилиндр. При движении поршня от н. м. т. к в. м. т. воздух сжимается (при закрытых клапанах 7 и 5) и его температура значительно повышается. Когда поршень несколько не доходит до в. м. т., из форсунки впрыскивается в камеру сгорания дизельное топливо.

Распыленное л перемешанное с сильно нагретым воздухом топливо самовоспламеняется и сгорает.

Поршень под давлением газов перемещается от в. м. т. к н. м. т., и происходит рабочий ход. При движении поршня от н. м. т. к в. м. т. отработавшие газы выпускаются из цилиндра. Перечисленные процессы составляют рабочий цикл дизеля.











 4.1.1 Блок цилиндров дизелей Д65Н, Д65М

Блок 22 (см. рис. 16) цилиндров служит остовом дизеля, в котором установлены и закреплены отдельные механизмы и детали дизеля. Блок цилиндров представляет собой механическую обработанную отливку из чугуна. В расточках блока установлены четыре гильзы 2. Снизу в трех вертикальных перегородках, а также в передней и задней стенках блока расположены постели коренных подшипников коленчатого вала,, которые образуются блоком цилиндров и соответствующими крышками (бугелями).

Постели коренных подшипников блока расточены совместно с бугелями, поэтому замена и перестановка бугелей не допускается. На передней стенке блока имеется площадка для крепления водяного насоса 1. Ниже на блоке выполнены фланец для крепления крышки 36 щита распре-деления и отверстие для запрессовки пальца, на котором вращается промежуточная шестерня.

К заднему торцу блока цилиндров прикреплен болтами картер 23 маховика. На левой стенке блока выполнены фланцы для крепления центробежного масляного фильтра и крышки полости толкателей. В нижней части с этой же стороны выполнено отверстие для монтажа масломера. К нижней плоскости блока прикреплен масляный картер 27.









Рис. 16. Дизель (продольный разрез):
1 — водяной насос; 2 — гильза цилиндра; 3 — шатун; 4 — поршневой палец; 5 — поршень; -6 — термостат; 7 — выпускные клапаны; 8 — впускные клапаны; 9 — направляющая втулка клапана; 10 — патрубок отвода воды в радиатор; 11 — рукоятка рычага управления декомпрессионным механизмом; 12 — тарелка пружины клапана; 13 — сухари клапана; 14 — наружная и внутренняя пружины клапана; 16 — валик декомпрессионного механизма; 16 — крышки головки блока цилиндров; 17 — валик коромысел; 18 — стойка валика коромысел; 19 — распорная пружина коромысел клапана; 20 — коромысла клапанов; 21 — головка блока цилиндров, 22 — блок цилиндров; 23 — картер маховика; 24 — распределительный вал; 25 — масляный насос; 26 — пробка отверстия для слива масла; 27 — масляный картер; 28 — крышка второго коренного подшипника; 29 — шестерня привода масляного насоса; 30 — промежуточная шестерня; 31 — шестерня коленчатого вала; 32 — коленчатый вал; 33— шкив коленчатого вала; 34 — храповик;

35 — промежуточная шестерня; 36 — крышка щита распределения

























содержание   . .  1  2  3  4  5  6  7   ..





Характеристики, описание и особенности двигателя Д 65

Просмотров: 5823

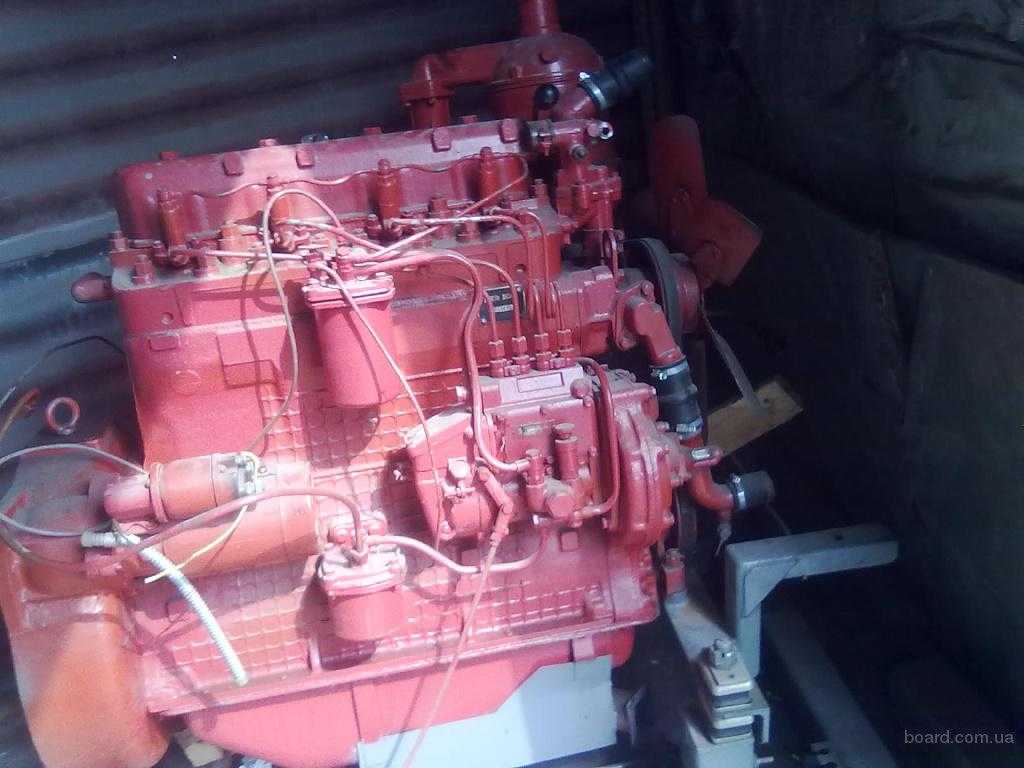

Характеристики, описание и особенности двигателя Д 65

Дизельные двигатели серии Д 65 (всего в серии несколько десятков всевозможных модификаций) в свое время устанавливались на дорожную, строительную и сельскохозяйственную технику отечественного производства. Выпуском моторов занимался Рыбинский авиационный завод.

Учитывая, что двигатель производились на оборонном предприятии, качество проектировки и сборки было очень высоким, и эти дизельные установки по праву считаются одними из самых надежных, производительных и беспроблемных в плане технического обслуживания и ремонта.

Самой распространенной можно считать модификацию Д 65Н. Этот двигатель устанавливался на тракторы ЮМЗ-6 производства Южного машиностроительного завода. Спецтехника несколько раз признавалась лучшей техникой года. И во многом это заслуга выносливого и производительного мотора.

На какую технику устанавливались двигатели Д 65

Агрегаты этой серии можно встретить на:

  • всевозможных тракторах,
  • тягачах,
  • экскаваторах,
  • бульдозерах.

В зависимости от этого мотор маркируются следующим образом:

  • Спецтехника ЮМЗ — Д 65Н, Д 65М, Д 65Н1, Д 65НТ, Д 65МТ, Д 65 НД и т.д.
  • Спецтехника ЗТМ — Д 65МТ-1.
  • Спецтехника ЛТЗ — Д 65М-1Л.

Модификации имеют практически одинаковую конструкцию и различаются незначительными деталями. Некоторые модификации являются взаимозаменяемыми.

Описание дизельного Д 65

Четырехцилиндровый дизельный мотор Д 65 является четырехтактным и имеет рядное расположение цилиндров. Конструкция двигателя предусматривает непосредственный впрыск топлива в цилиндр. Рабочий объем — 5 л. Производительность составляет 60 л.с.

Моторы Д 65М для запуска оснащены электрическим стартером. У агрегатов модификации Д 65Н для этих целей служит пусковой мотор.

При работе с навесками тракторы, оснащенные двигателями Д 65, расходуют в среднем 9 л/час. Учитывая, что объем топливного бака составляет 90 л, запаса солярки хватит для непрерывной работы в течение 10 часов.

Ремонтопригодность

В целом двигатели отличаются высокой надежностью и неприхотливостью. Многие моторы Д 65 «проходили» 500 тыс. км без капитального ремонта. Обычно требуется каждые 25 тыс. км заменять моторное масло и менять фильтры.

Для профилактики или ремонта можно поставить новые поршневые группы — ассортимент представлен тут https://motor-dizel.com.ua/. Также нужно проверять декомпрессионную систему (она есть не во всех модификациях Д 65).

Из недостатков моторов Д 65 можно отметить то, что их невозможно ремонтировать на месте. Для ремонта и обслуживания приходится демонтировать двигатели с тракторов и другой спецтехники.
