Железобетонный ригель: особенности бетонных изделий, размеры

Один из вариантов строительного ригеля — армированная железобетонная конструкция. Его применяют для соединения колонн, стен, подвесов и других вертикальных опор. В этом случае железобетонный ригель начинает нести вертикальную нагрузку, если на них установлены любые горизонтальные элементы, в том числе, металлические плиты.

На фото — ригеля разных форм из железобетона

Подробнее об элементе

Чаще всего у него жесткое крепление, однако, есть случаи, когда в некоторых сооружениях используют шарнирное соединение. Зависит это от предназначения объекта.

Однополочный вариант железобетонной конструкции

Нередко можно слышать, что строительные ригели называют железобетонными балками конструктивного назначения, которые представляют собой горизонтальный или наклонный профильный брус.

Размеры железобетонного ригеля могут быть различными, в том числе:

• сечение;
• форма;
• площадь;
• длина;
• способ закрепления, зависящий от характера его назначения.

На самом деле это не совсем так, поэтому о том, чем они отличаются между собой, поговорим в последней части статьи. А сейчас рассмотрим, какие материалы применяются для производства ригеля.

Элемент служит опорой для перекрытий

Материал и параметры

1. Данная конструкция изготавливается из тяжеловесного бетона, класс которых расположен в диапазоне В 22,5-40. Их выходная прочность должна составлять в теплый период не менее 75%, в холодный — 85%, кроме того, они должны обладать строгими параметрами водонепромокаемости и морозоустойчивости.

В производстве строительного элемента применяется тяжелый бетон

2. Для усиления надежности устройства, во время производства используют армирование стальной арматурой высокого класса одного из двух видов:

• горячекатаную;
• укрепленную термомеханическими воздействиями.

Бетонные ригеля — части каркасного строительства

3. При изготовлении данного строительного элемента используют ГОСТ на железобетонные ригели, где жестко предусмотрены возможные несоответствия от установленных правил. Например, при монтаже ригелей не разрешается, чтобы технологические пробоины были более 0,1 мм.

Двухполочный сборный элемент

Предназначение элемента

Конструкция может изменяться в соответствии от параметров и ее использования. Сегодня есть 3 разновидности:

Однополочный	Предназначен для поддержки плит одной стороной. В качестве примера можно привести:лестничную клетку; крайние пролеты помещений. Цена зависит от размеров.
Двухполочный	Изделие предназначено для создания опоры плит с 2-х сторон. Применение — при монтаже средних пролетов.
Бесполочный	Имеет прямоугольное сечение, используется для перекрытия из плит указанного вида.

Бесполочный строительный элемент для перекрытий

Рассмотрим функциональность элемента:

• соединяет части несущих вертикальных конструкций;
• создает пространственную твердость всей арматуры;
• позволяет гарантировать геометральную стабильность строения;
• своевременно передает нагрузки с балки на опорный механизм;
• увеличивает поверхность и прочность бетонного фундамента;
• поддерживает элементы ж/б конструкции.

Особенности применения

Сферы использования ригелей чрезвычайно обширны:

• с их помощью можно возводить сооружения собирательной планировки, особенно таких, где предполагаются высокие стены и длинные коридоры;
• актуальны они в процессе монтажа модульных сооружений;
• ЖБИ ригели для жилых и многоэтажных общественных зданий способны создавать оконные комиссуры или ограды;

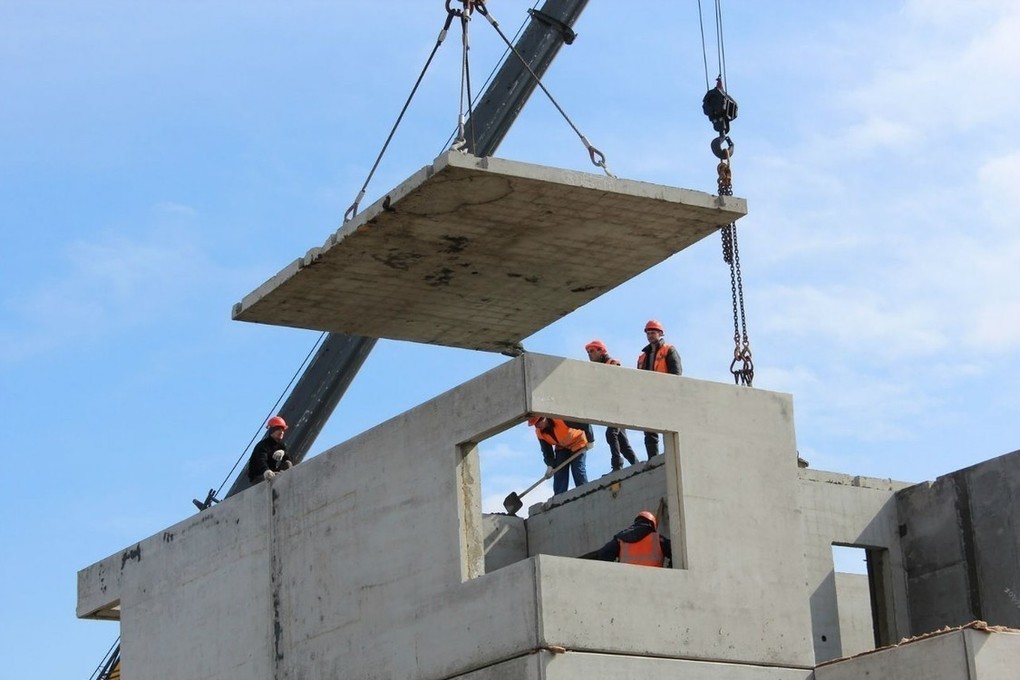

Применение в строительстве – создание многоэтажных конструкций

• задействуют их и как стойки в ЛЭП, из-за чего увеличивается площадь несущего основания, что дает возможность передавать нагрузки горизонтально, повышая способности опоры.

Совет: для очень больших многоэтажных зданий, а также в качестве опоры для крупногабаритных сооружений лучше всего применять 12-метровые ригели из железобетона.
Их конструкция позволяет лучше выдерживают огромные нагрузки и давление, превосходя сталь обычного размера.

Особенности

Главное отличие и особенность в том, что элемент способен выдерживать мощные нагрузки в разных направлениях. К примеру, работать на изгиб как обычная балка, которая составляет часть будущего здания в целом. Обычно такие конструкции применяют при строительстве чердачных помещений.

Если у элемента Т-образное сечение с нижней полкой, их используют для опор настилов перекрытий. Это дает возможность уменьшить размер части конструкции, который неизбежно будет выступать в интерьер на толщину перекрытия.

Отличие ригеля от балки

Строительная индустрия развивается активно, что увеличивает количество новых терминов с каждым днем. Их правильное применение зависит в большей мере не от того, как мы их понимаем, а чем названия отличаются между собой в практическом применении.

Двутавровый ригель для опалубки перекрытий

Очень жаль, что не только люди, далекие от строительной сферы, но и инженеры часто попадают в тупик, особенно в том случае, когда их спрашивают о разнице между балкой и ригелем. Она действительно есть и нельзя на это закрывать глаза. Данный раздел раскроет ответ на этот сложный технический вопрос.

Что это такое

Выше мы узнали, что ригелем называют горизонтальный опорный элемент. К нему пристраиваются другие несущие конструкции, и его основной функцией является распределение нагрузки стропил на балки. Он может быть изготовлен из разных материалов, в том числе и из железобетона, от чего в итоге и зависит его форма.

Ригель считается основой будущего каркаса

Балкой называют конструкционный строительный элемент, главной функцией которой является работа на изгиб. Она является несущей конструкцией, которую чаще всего изготавливают из древесины или металла.

Двутавровая металлическая балка

Давайте сравним

Итак, мы выяснили понятия, теперь давайте определим, в чем же собственно разница между ними и почему категорически нельзя заменять одно другим.

Совет: готовя проект строительных сооружений очень важно правильно использовать термины, потому что от этого напрямую зависит понимание процесса всеми работниками.

Вы можете ригель назвать балкой, однако примите во внимание то, что он станет несущим элементом, установленным горизонтально.

Тем самым у вас он станет несущей балкой, являющейся основой будущего каркаса, который возводится именно с помощью балок.

Использование ригеля в качестве несущего элемента

Так как они работают на изгиб, с их помощью возводят не только чердачное помещение, но и межэтажные перекрытия. В этом и есть одно из отличий, так как ригель является стержнем строительной конструкции, в то время как балка используется для создания каркаса.

Поэтому сфера использования первого гораздо шире, из-за того, что он считается основным элементом строительного процесса. Балки же применяют лишь как элемент покрытия или перекрытия. Данная особенность еще связана с тем, что они могут быть только металлическими или деревянными, а вот ригель – еще и из железобетона. Это существенно расширяет сферу его применения.

Следует также отметить, взяв за основу процесс строительства и его терминологию, что балка все таки самостоятельный конструкционный элемент, размеры которого при проектировании тщательно рассчитываются. Ригель же часть рамы, жестко связанной со стойками, так что в процессе проектирования расчет не производится.

Если брать во внимание данные сведения, понятие балки предстает перед нами в более широком свете, а вот назначение ригеля определено четко и не изменяется в зависимости от условий.

Мы подошли к тому, что можем сказать:

• балка – широкое понятие;
• ригель – является балкой, но выполняет узкоспециализированную функцию.

Изготовленный своими руками ригель выполняет функцию балки

Подытожим наши исследования:

Ригель	1. Является балкой, которая выполняет опорную функцию.2. Его можно устанавливать только горизонтально. 3. Является частью опорной рамы, которая тесно связана со стойками. 4. У него широкая сфера применения. 5. Изготавливается из дерева, металла и железобетона. 6. Стержень любой конструкции.
Балка	1. Основная работа — на изгиб.2. Ее назначение — перекрытие строительных конструкций. 3. Это – самостоятельный расчетный и строительный элемент. 4. Бывает из металла и дерева. 5. Основа для создания каркаса.

Как сделать ригель

1. Изготовьте опалубки под низ монолитного элемента. Обычно используется металлическая пространственная опалубка для бетона с фанерными листами. Под последние в 2 ряда укладываются перпендикулярно друг другу двутавровые доски. Следите за уровнем опорной плоскости.

Установка опалубки

2. Армирование или вязка каркаса производится на земле, а затем устанавливается в опалубку, или прямо в ней.
   Требования:

• нельзя стыковать нижнюю продольную арматуру на участке средней трети пролета;
• не стыкуйте верхнюю продольную арматуру на участке первой четверти пролета.

Здесь возникают самые большие растягивающие усилия.

Совет: сварочные стыки желательно проверять прибором на просвет.

Изготовление арматурного каркаса

3. Установка боковых граней опалубки. Главное добейтесь правильных геометрических размеров. Поможет установка ребер жесткости.

Монтаж боковых граней для монолитной конструкции

4. Проведите бетонирование .Поле укладки бетонную смесь сразу необходимо загладить мастерками.Не забудьте про уход за ним.
5. Демонтаж опалубки. Спустя три дня уберите боковые щиты, а вот подпорки оставьте и не трогайте ни в коем случае не менее 28 суток. Инструкция рекомендует их оставлять и после уборки нижней опалубки через месяц, чтобы не было трещин.

Вывод

В данной статье нам удалось расширить понятие ригеля, что позволит в дальнейшем уберечь вас от строительных ошибок. Данный конструкционный элемент считается стержнем любого сооружения и может воспринимать нагрузки в любых плоскостях, чего нельзя сказать о балке, с которым его часто путают.

Во время строительных работ нельзя этого допускать, так как весь процесс может пойти не так, как задумывалось. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

Опалубка плоского перекрытия

• 20.03.2014 09:02

Если необходимо создать пролеты плоского перекрытия длинной до 6 м, то для опалубки лучше всего подойдут ригели и щиты. Перед сборкой элементов опалубки первым делом следует подготовить опорные площадки для ригелей. Для этого необходимо определить отметки поверхности.

В случае необходимости подлить опоры и приступить к установке прокладок. На опорных пластинах существуют гнезда, в которые необходимо установить ригели. У различных конструкций ригелей может быть различный шаг. Чаще всего встречаются конструкции ригелей с шагом 300 мм, 400 мм, 450 мм, 600 мм и 900 мм.

Согласно правил безопасного производства работ, щиты, из которых состоит опалубка, необходимо опирать не менее чем на 3 ригеля.

Актуальные цены 2022 года от поставщиков

Установка опалубки

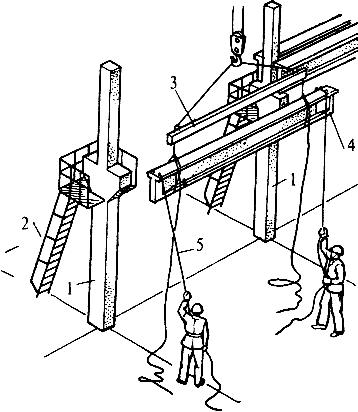

Установку ригелей так же как опалубку стен легче всего производить с помощью подставных лестниц, которые оборудованы площадками, или переставных вышек. Когда установка ригелей окончена, приступают к укладке щитов опалубки. Инвентарные щиты могут быть заменены досками, ДСП, фанерой или другими подходящими материалами.

После окончания процесса установки опалубки переходят к рихтовке и выверке поверхности. Для достижения ровной поверхности перекрытия следует особо тщательно подогнать щиты инвентарной опалубки между собой. Если используется настил из досок, то его следует покрыть влагостойкой фанерой или применить полиэтиленовую пленку.

На следующем этапе происходит бетонирование и армирование конструкции.

Демонтаж опалубки

Когда бетонная конструкция достигает заданной прочности, начинается процесс разборки, который происходит в определенной последовательности. Первым делом снимают один ригель. Перед демонтажем ригеля необходимо ослабить соединительный винт.

Затем ригель извлекают из опорного гнезда и относят в сторону или кладут на пол. Следующий ригель необходимо также ослабить, но его необходимо оставить в опорном гнезде. Прогиб этого ригеля в центрально части должен составить от 5 до 8 см. В следующем ригеле операция повторяется, но прогиб ригеля следует уменьшить.

Когда ригели будут освобождены, приступают к демонтажу щитов. Демонтаж щитов производится от центра опалубки в стороны. Оставленные ригели в гнездах позволяют удержать щиты опалубки на весу, а прогиб позволит оторвать щиты опалубки от застывшего бетона будущей конструкции.

Извлеченные щиты относят в сторону и отправляют на склад до следующего использования.
