Дэк 251 гусеничный кран – -251 (25 ) – ,

Содержание

ДЭК-251: технические характеристики

В процессе выполнения строительных и видов работ нередко применяется специализированная техника, например, гусеничный кран ДЭК 251. Технические характеристики подобного агрегата сделали его невероятно востребованным среди потребителей, обеспечили его повсеместное использование.

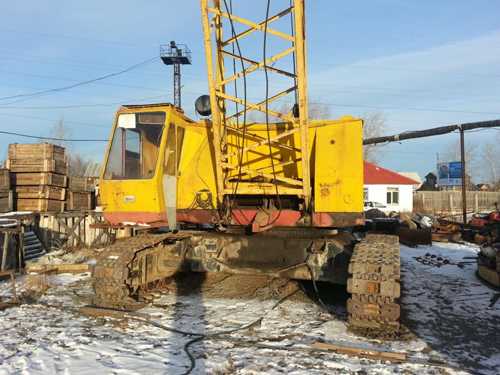

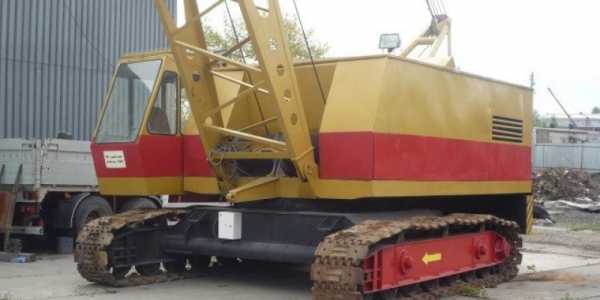

Описание стрелового дизель-электрического крана ДЭК-251, фото

Планируя узнать технические характеристики крана ДЭК 251, необходимо предварительно изучить основные особенности подобного приспособления. Данная модель представляется самым популярным агрегатом гусеничного типа на территории РФ и СНГ, поскольку она способна выполнять широкий спектр задач.

Среди основных преимуществ подобного устройства целесообразно упомянуть:

  • длинная стрела, позволяющая выполнять работы в труднодоступных местах;
  • возможность перемещения с грузом до 25 тонн;
  • адаптация основных узлов к эксплуатации в различных климатических условиях;
  • питание прибора может быть реализовано с помощью штатного дизельного генератора либо от внешнего источника питания;
  • кран гусеничный способен эффективно маневрировать в условиях ограниченного пространства, что особенно актуально для строительных площадок.

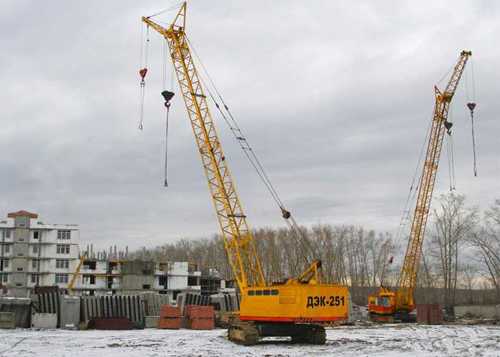

Кран обладает высокой маневренностью

Рабочие показатели подобного приспособления делают его идеальным вариантом для возведения жилых домов, коттеджных поселков и прочих видов сооружений. Рассматривая характерные особенности ДЭК, стоит упомянуть качественную тепло- и шумоизоляцию кабины, которая позволяет сделать работу более комфортной.

Модель предполагает возможность эксплуатации с минимальными затратами на обслуживание и ремонт, что обусловлено простой, надежной конструкцией, включающей только проверенные узлы. При этом управление полностью стандартизировано, что позволяет начать его использование без дополнительного обучения персонала.

Устройство крана

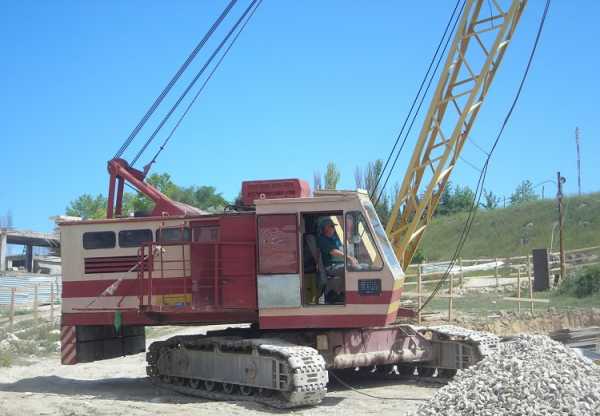

Как можно увидеть на фото, ДЭК 251 обладает продуманной конструкцией, которая включает сразу несколько важнейших узлов. Прежде всего это стрела-манипулятор, выступающая в роли основного рабочего органа изделия. Её длина составляет 32,5 м, а возможность установки дополнительных вставок-решеток позволяет увеличить это значение на 5-8,6 м.

Необходимо упомянуть наличие небольшого гуська на окончании стрелы, что также увеличивает её длину, делая выполнение работ в труднодоступных местах значительно проще и удобнее. Другими важными узлами являются:

  • шасси;
  • кабина оператора;
  • дополнительное оборудование.

Гусеничная основа этой спецтехники позволяет ей успешно преодолевать даже внушительные преграды, выполнять работы в условиях сложного рельефа, а также перевозить тяжелые грузы. Кабина оснащена слоем шумо- и теплоизоляции, кондиционирующим, обогревающим оборудованием, что делает комфортной работу в любых климатических условиях.

В качестве дополнительного оборудования может использоваться дополнительный крюк, грузоподъемный механизм на магнитной основе, а также двухчелюстной грейфер.

ДЭК предусматривает наличие системы безопасности, которая позволяет своевременно фиксировать падение рабочих показателей ниже нормы, а также сигнализирует о возникновении опасных ситуаций, например, при приближении к ЛЭП.

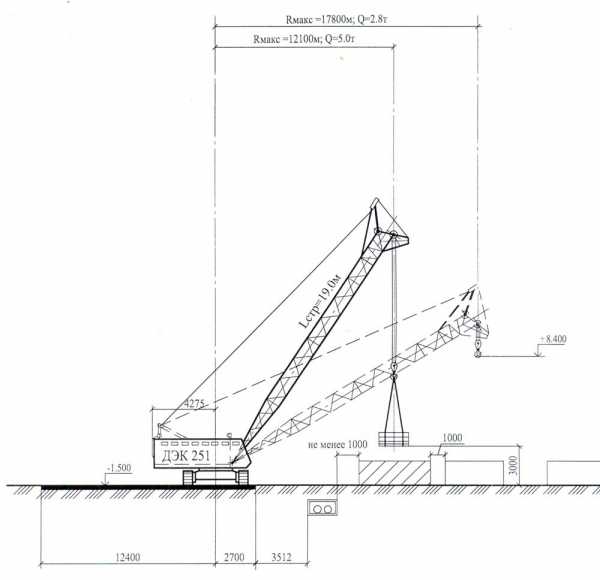

Схема ДЭК-251

Технические характеристики ДЭК-251

Параметры этого крана позволяют легко выполнять даже сложные задачи, что делает его универсальным и крайне востребованным агрегатом. Необходимо отметить, что скорость передвижения крана своим ходом довольно мала, составляет 1км/ч. В связи с этим целесообразно использовать альтернативные способы доставки крана к месту проведения работ.

Наиболее важными техническими параметрами представляются:

  • габариты (ДхШхВ) — 6,965х4,76х4,3 м;
  • длина стрелы — до 32 м;
  • грузоподъемность/длина гуська — 5 тонн/5 м;
  • грузоподъемность устройства —25 тонн;
  • максимальная высота при подъеме объектов — 36 м;
  • общий вес агрегата — 36,10 тонн;
  • мощность двигателя — 108 л.с.;
  • тип используемого топлива — электроэнергия, либо дизельный генератор на Д-108.

Стоит отметить, что низкая стоимость ремонта, обслуживания крана обусловлена доступной ценой на большинство запчастей, которые широко представлены в продаже на территории РФ, а также стран СНГ.

Заключение

Кран модели ДЭК-251 представляет собой универсальное, надежное спецсредство, которое отлично подходит для возведения различных сооружений. Благодаря гусеничному шасси устройство может передвигаться в условиях пересеченной местности, а возможность разворота делает агрегат оптимальным для работы в ограниченном пространстве.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Facebook

Twitter

Вконтакте

Google+

traktoramira.ru

технические характеристики, габариты, вес, грузоподъемность и особенности эксплуатации

Отечественный автокран на гусеничном ходу ДЭК-251, технические характеристики которого рассмотрим далее, является довольно популярной строительной техникой, широко используемой на различных объектах во времена СССР. Несмотря на его почтенный возраст, агрегат активно применяется и в современности. Такая востребованность обусловлена надежностью, практичностью и отличными параметрами приспособления, наряду с высокой ремонтопригодностью, хорошей производительностью и неприхотливостью в обслуживании.

Обзор техчасти и применение

Технические характеристики крана ДЭК-251 предоставляют ему огромный потенциал возможностей. Мощная стреловая машина проста в эксплуатации, ориентирована на функционирование в любую погоду на грунтах различной вязкости. Модель оптимально совмещает в себе хорошую мощность, компактность и функциональность с возможностью применения допоборудования.

Рассматриваемый агрегат предназначен для расширенного спектра работ во многих сферах. При этом модификация не требует дорогих запчастей и компонентов, работает на экономичном горючем, обладает рядом других преимуществ перед конкурентами.

Отрасли использования:

  • хозяйственные работы;
  • строительное направление (возведение зданий и конструкций) ;
  • выполнение погрузочно-разгрузочных манипуляций;
  • устранение последствий пожаров, завалов и разрушений.

Что касается строительства, то указанная техника способна осуществлять любые операции с нуля и до конечной стадии, включая строительство и установку сооружений любого уровня сложности (включая жилые объекты), транспортировку габаритных тяжелых грузов.

Гусеничный кран ДЭК-251: технические характеристики

Указанный агрегат функционирует от автономного источника питания, параметры которого составляют 380 В/50 Гц. Внедренная электрическая станция генерирует мощность порядка 60 кВт.

Ниже приведены основные параметры машины:

  • габаритные размеры по длине/ширине/высоте – 6,96/4,76/4,3 м;
  • вылет/длина стрелы по максимуму – 27/32 м;
  • радиус охвата – 4,44 м;
  • вес общий – 36,1 т;
  • рабочая скорость – 1 км/ч;
  • показатель грузоподъемности – до 25 т;
  • предельная рабочая высота – 36 м;
  • мощность дизельного мотора – 108 л.с.

Устройство

Технические характеристики крана ДЭК-251 настолько уникальны, что позволяют агрегату поворачиваться на 360 градусов. Перед большинством аналогов это объективное преимущество в плане маневренности и комфортности работы в ограниченных условиях. Машина в состоянии функционировать от главного или добавочного силового агрегата. Второй мотор выступает в качестве генератора и источника запасной энергии.

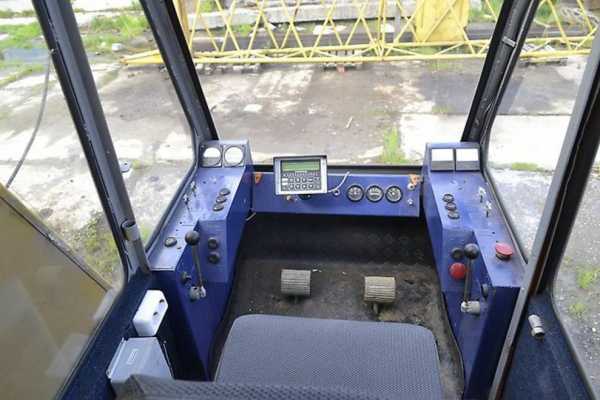

Кабина оператора многофункциональна, оборудуется тепловыми и шумоизолирующими слоями, уменьшающими вибрационное воздействие. В салоне автокрана имеется отопитель и вентиляционная система. Такое решение дает возможность задавать требуемый температурный диапазон, независимо от внешнего климата. В кабине находятся рычаги управления и переключатели, информационные мониторы, ориентированные на контроль подвижных приспособлений.

Конструкционные особенности

Согласно характеристикам гусеничного крана ДЭК-251, он комплектуется стрелой длиной до 32,5 метра. Добавочно к указанной конструкции подсоединяются решетчатые вставки по 5,0 и 8,6 м. Эти элементы фиксируются на главной стреле с помощью пальцевых креплений, что максимально удобно при сборке комплексным методом. На стреле предусмотрен статичный гусек, позволяющий увеличивать расчетную длину стрелы.

Рассматриваемая техника не требует обустройства специальной твердой площадки. Она оборудована продуманным шасси, которое способно преодолевать практически любые преграды. Гусеничная база устойчива на различном рельефе и полном бездорожье. Машина в состоянии перемещаться по труднопроходимым участкам с тяжелыми грузами.

Навесные и прочие приспособления

В соответствии с техническими характеристиками крана ДЭК-251 к нему можно подсоединять следующее оборудование:

  • добавочный крюк;

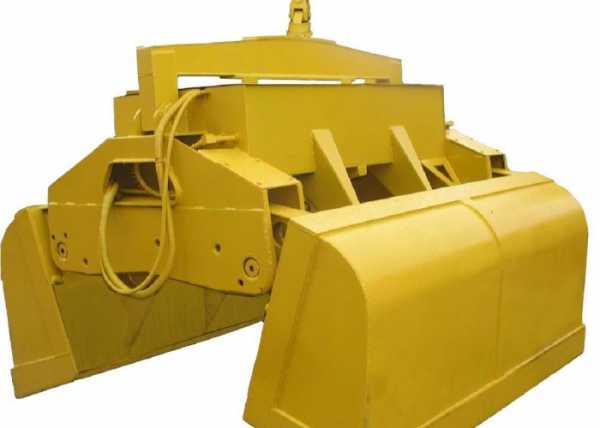

  • двухчелюстной грейфер;
  • электромагнит для работы со специфическими грузами из металла.

Агрегат оснащен специальной системой безопасности, которая отвечает за контроль важных и сопутствующих систем. При этом учитывается возможность перегрузки транспорта, снижение масляного давления, критическое повышение температуры. Кроме того, различные сигнализаторы и механизмы оповещают о приближении к линиям ЛЭП, способствуют координации перемещения в стесненных условиях. Самоходный кран ДЭК-251 передвигается уверенно, но медленно, но не более 1 км/ч. На длительные расстояния он перевозится на специальных трейлерах или грузовых железнодорожных платформах.

Правила и способы транспортировки

Рассматриваемая техника может транспортироваться по дорогам общего назначения. На малые дистанции перевозится со снятым стреловым оборудованием. Если требуется переброска на значительные расстояния, демонтируют кабину оператора, ходовые тележки, редукторы. При этом также снимают портал и часть контргруза.

Гусеничный кран ДЭК-251 перевозится на паре габаритных единицах автотранспорта и одной нестандартной трале. Также переброска указанной машины производится по железной дороге и по участкам с твердым покрытием на тележках подкатного типа. Для этой цели используются прицепы с тягачом. Допускается транспортировка модификации на автомобильном прицепе или самоходом в пределах обрабатываемого объекта.

В качестве железнодорожных перевозчиков используют пару специализированных платформ. При этом кран частично разбирают. С него демонтируют и закрепляют соответствующим образом следующие элементы:

  • гусеничные телеги с редукторами;
  • барабан для кабеля;
  • раму передвижную;
  • трап;
  • кабину машиниста.

При этом способе стрелу не снимают, если она короче 14 метров. Этот элемент опускают до максимального вылета таким образом, чтобы головка размещалась над второй платформой, не отсоединяясь от основного механизма. Барабан, тележки и кабина увязываются растяжками из подходящей проволоки на одном вагоне.

На второй платформе размещают гусек со стойкой, вставки, оттяжки, ящик с крепежом, кабину и трап. Грузоподъемность каждой ж/д платформы должна быть не менее 60 тонн, схема погрузки – 251.4-N СБ. Чтобы предотвратить при погрузочно-разгрузочных манипуляциях деформацию кузовной части, применяют специальные траверсные элементы или трубы-распоры.

В заключение

Кран ДЭК-251, технические характеристики, вес и прочие параметры которого рассмотрены выше, во многих сферах не имеет себе альтернативы. Он обладает большой грузоподъемностью и может работать на любых грунтах без специальной подготовки. Машина чаще всего задействуется при погрузочно-разгрузочных работах любой сложности, а также в строительной сфере.

labuda.blog

Аренда гусеничного крана Челябинец ДЭК-251, цены

  • Заявки
  • Продажа
  • Аренда
  • Запчасти
  • Компании
  • Ремонт
  • Перевозка
ПОДАТЬ ОБЪЯВЛЕНИЕ
  • Дилеры
  • Форум
  • Новости
РЕКЛАМА

+ 7 (499) 647-52-46

Вход Вход Прайс дня

×

  • Запчасти
  • Каталог компаний
  • Ремонт
  • Перевозка
  • Каталог дилеров
Разместить рекламу Экскаватор Ру первый экскаваторный
  • Заявки
  • Продажа
    • Землеройная техника
      • Экскаваторы4220
      • Драглайны экскаваторы31
      • Карьерные экскаваторы139
      • Колесные экскаваторы534
      • Траншейные экскаваторы53
      • Экскаваторы-погрузчики1230
      • Экскаваторы-планировщики32
      • Экскаваторы-амфибии40
      • Фронтальные погрузчики2204
      • Телескопические погрузчики333
      • Сваебойные установки200
      • Скреперы17
      • Установки для завинчивания свай7
      • Бульдозеры1610
      • Грейдеры592
      • Гусеничные экскаваторы2161
      • Земснаряды104
      • Погрузчики2537
    • Складская техника

exkavator.ru

Шкаф электрооборудования крана ДЭК-251 - Самые доступные цены. Звоните!

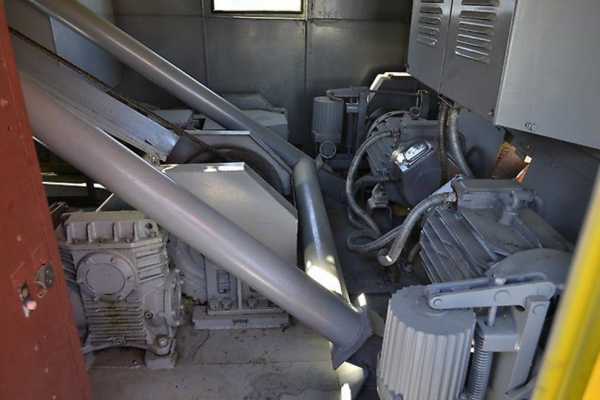

Совокупность электрических приборов, находящихся в специальном отделении


ДЭК 251 является монтажным гусеничным, поворотным, самоходным краном, с грузоподъемностью в 25 тонн и многомоторным дизель-электрическим приводом. Он оснащен индивидуальным электроприводом для всех механизмов. Даная техника установлена на ходовом устройстве, имеющем многокатковые гусеничные тележки  с поддерживающими катками, в количестве 3 штуки. Что касается опорно-поворотного устройства, оно однорядное, роликовое. Кран отлично подходит для монтажных и строительных работ, а также работ связанных с погрузкой и разгрузкой.

На гусеничный кран ДЭК 251 установлена стрела, длинной 14м, которую можно увеличить, при помощи решетчатых вставок (2 шт. по 5м) и пальцевых безрезьбовых соединений, которые обеспечивают быструю сборку. Есть возможность монтажа неподвижного гуська, имеющего длину 5м. На гуське есть крюк, поднимающий груз до 5т.

Данный кран, по просьбе заказчика, может комплектоваться следующими приспособлениями:

  • грузоподъемный электромагнит ЭМГ-117-ЗО/м-О.

  • духканатный двухчелюстной грейфер, вместимостью два с половиной куб метра.

  • установка для устройства буронабивных свай марки СО-2.

  • Электроснабжение на все устройства крана можно получить несколькими способами, а именно:

  • от дизель генератора на базе ЯМЗ-236, мощностью 60 или 100кВт (установлен на кране),

  • от внешней сети переменного трехфазного тока, напряжением 380 В.

Если заказчик проявит желание, дизель-генератор выполнится на базе другого двигателя (Д-160 и Д440). Такая дизель-генераторная установка способна работать от следующего перечня генераторов: ЕСС-5-93-4, ГС-100 и С-60.

На этом гусеничном кране есть предпусковой подогрев (ПЖД-30 (жидкостный подогрев) или ЭПД-305-220 (электроподогрев)), который просто незаменим, при работе в холодных климатических регионах. Крановая кабина имеет тепло- и шумоизоляцию, выполненную из изотона (современный материал). Оператору крана обеспечивается отличный обзор на всю рабочую зону, а также видимость зоны, где расположены грузовые лебедки. Если того захочет заказчик, кабину могут оснастить кондиционером КГТ-Э-1У1.

Кран имеет целый перечень устройств и приборов, которые обеспечивают безопасную работу, вот их перечень: ограничитель запрокидывания стрелы, ограничитель высоты, на которую может подняться крюковая обойма, ограничитель угла поворота стрелы, световой и звуковой сигнализацией и микропроцессорным ограничителем, контролирующим нагрузку крана.

ДЭК-251 может передвигаться с подвешенным к стреле грузом. Для того, чтобы данный кран начал работу, строительную площадку не нужно подготавливать. Благодаря гусеничному ходу, обеспечивается замечательная проходимость в любых, по сложности, условиях. Также возможно осуществлять разворот на месте и кривых любого радиуса, этому способствует конструкция и привод гусеничного хода. Если кран будет поставлен за рубеж, возможна экспортная комплектация данной техники, предназначенная для работ во влажном и сухом климатическом поясе, а также в умеренном поясе.

Технические характеристики (кран ДЭК-251)



Грузоподъемность (при базовой стреле 14 м), т:
при наименьшем вылете крюка25
при наибольшем вылете крюка4.3
Максимальный грузовой момент, тс·м118,75
Дизель, маркаД-108
Мощность дизеля, л.с.108
Установленная мощность электродвигателей, кВт85,5
Вылет крюка, м:
наименьший4,75
наибольший14
Высота подъема крюка, м:
при наименьшем вылете крюка13,5
при наибольшем вылете крюка7
Скорости:
подъема крюка, м/мин1; 10
частота вращения, об/мин0,3 - 1
передвижения крана, км/ч1
Удельное давление на грунт, кгс/см20,694
Масса крана, т36,12



Основным стреловым оборудованием является невыдвижная решетчатая стрела. Кран оснащается стрелой 14 м, которая в зависимости от условий эксплуатации может быть удлинена до 19; 22,75; 24; 27,75 и 32,75 м за счет вставок. Каждая из стрел может оборудоваться неподвижным гуськом длиной 5 м, к которому подвешивается крюк вспомогательного подъема. Грузоподъемность на стрелах с гуськом меньше, чем без гуська, на 0,5 - 1 т. На кране предусмотрено башенно-стреловое оборудование - башня длиной 22,5 или 27,5 м и маневровые гуськи длиной 10; 15 или 20 м.

Техническая характеристика крана ДЭК-251 при работе со сменным стреловым оборудованием



 Удлиненные стрелы от 19 до и 32,75 мОсновная и удлиненные стрелы с гуськом 5 м
Грузоподъемность, т, при вылете
наименьшем14,7 - 7,05,0 - 3,8
наибольшем2,8 - 1,21,8 - 0,8
Вылет, м:
наименьший5,4 - 7,99,9 - 13,1
наибольший18,0 - 20,015,8 - 35,0
Высота подъема крюка, м, при вылете
наименьшем18,5 - 31,815,8 - 35,0
наибольшем9,6 - 26,75,0 - 26,8



Основные грузозахватные органы - крановые подвески грузоподъемностью 25 и 5 т. В качестве сменного грузозахватного органа на стреле 14 м можно использовать грейфер вместимостью 2,5 м3.
На кране применяют канаты конструкции 6х19х1 диаметром 21 мм. Длина грузового каната основного подъема - 210 м, вспомогательного подъема - 165 м; стрелового каната - 85 м



Кран ДЭК-251
Габаритные размеры





Кран ДЭК-251

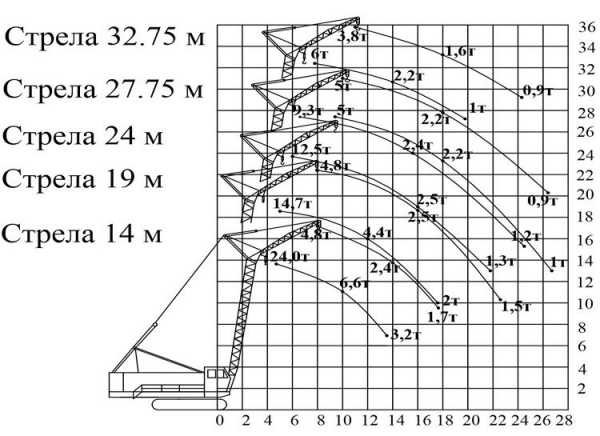

Диаграмма грузовых характеристик





Кран ДЭК-251
Схема запасовки канатов

Исполнительные механизмы расположены на поворотной платформе. Главная и вспомагательная лебедки унифицированы. Движение барабану передается через редуктор типа РМ-500. При основной стреле грузовой канат навивается на оба барабана; при удлиненных стрелах на один барабан навивается канат основного подъема, а на другой - канат вспомогательного подъема. На механизм поворота движение от электродвигателя передается через редуктор РЦД-350. Барабан стреловой лебедки получает вращение от двухступенчатой передачи, состоящей из редуктора Ч-160 с самотормозящейся червячной передачей и открытой цилиндрической передачей. Механизм передвижения состоит из двух четырехступенчатых цилиндрических редукторов, движение к каждому подается от своего электродвигателя. Все рабочие операции на кране - подъем и опускание груза, вращение поворотной части, подъем и опускание стрелы, передвижение - осуществляются соответствующими механизмами с индивидуальными электроприводами, допускающими совмещение операций.

Электрообудование крана ДЭК-251 питается трехфазным током напряжением 380 В от силовой установки или внешней сети. Напряжение цепей управления крана 220 и 12 В, сигнализации - 12 В. Силовая установка состоит из дизеля Д-108, синхронного генератора ЕСС5-92-6М101 трехфазного тока с самовозбуждением через встроенные кремневые выпрямители и стабилизирующее устройство. Схема предусматривает возможность работы электростанции на внешнюю сеть. Для привода механизмов крана применены электродвигатели переменного тока серий МТВК и АОС.

Характеристики электродвигателей (Кран ДЭК-251)

Управление электродвигателями осуществляется силовыми контроллерами и кнопками. Соединение электрических цепей поворотной частей крана выполнено посредством кольцевого токоприемника. Органы управления и контрольно-измерительная аппаратура расположены в кабине крана.

На кране ДЭК-251 установлены ограничитель грузоподъемности ОГП-1, ограничители высоты подъема груза и стрелы, кренометр, а также указатели грузоподъемности и вылета. По железной дороге кран перевозится в частично разобранном виде на двух четырехосных платформах.

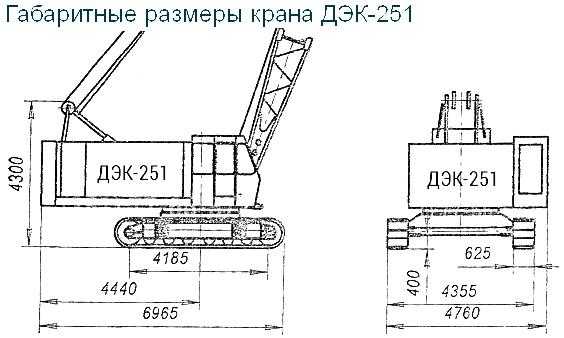

Габаритные размеры крана ДЭК-251



Радиус, описываемый хвостовой частью, мм4155
Габаритные размеры в транспортном положении, мм:
ширина:
по гусеницам4355
поворотной платформы4760
гусеничной ленты625
Длина гусеничной тележки4185
Просвет под ходовой рамой400
Высота по двуногой стойке4300
Длина крана (общая)6680



Так как кран ДЭК-251 выпускается довольно долгий период времени и постоянно совершенствуется, то есть различия в марках применяемых электродвигателей, редукторов и других механизмов. В данном описании все основные характеристики взяты для крана наиболее раннего года выпуска.



kran-rdk.ru

Кран гусеничный ДЭК-251 - описание, чертеж, технические характеристики, стоимость. В наличии кран после капитального ремонта. Доставка по всем городам России. ООО «Кран-Мастер »

Кран гусеничный ДЭК-251 "Челябинец" грузоподъемность 25 т производства ОАО "ЧМЗ" стрела 27,2

Компания реализует гусеничные краны Челябинец ДЭК-251 грузоподъемность 25 т б/у после капитального ремонта состояние отличное производства ОАО "ЧМЗ", также предлагаем к ним запчасти из наличия.

Наша компания реализует краны гусеничные ДЭК-251, ДЭК-321, ДЭК-361, ДЭК-401, ДЭК-631 производства (ОАО «Челябинский механический завод») с капитального ремонта по невысоким ценам, отлаженный комплекс мероприятий по контролю за качеством, позволяет выделяться нашим кранам из многих заводов, что доказывается невозвратом за все время нашей работы.

Вы можете купить кран гусеничный ДЭК-251 после капремонта, выполненного в заводских условиях. В ходе капитального ремонта востановленно 100 % моторесурса крана. Стоит отметить, что кран РДК-25 после ревизии стоит значительно дешевле, чем новое оборудование. Продажа кранов гусеничных ДЭК-251, МКГ-25БР, RDK-250, РДК-250 после проведения полного капитального ремонта на выгодных условиях! Лучшие цены на краны гусеничные представлены на нашем сайте.

Самоходный стреловой гусеничный кран ДЭК-251 является самой популярной маркой техники своего класса в России и бывших союзных республиках. ДЭК-251 используется в гражданском, частном и промышленном строительстве. Гусеничный кран применяется для всех этапов строительных работ, начиная с подготовки площадки и закладки фундамента и заканчивая возведением надземной части здания, укладкой перекрытий и кровельных работ. Несмотря на такую универсальность и широкий спектр работ, гусеничные краны ДЭК просты в эксплуатации, надежны и неприхотливы. Причина в простоте технических решений и хороших эксплуатационных характеристиках.

Дизель-электрический стреловой гусеничный кран ДЭК-251 предназначен для строительно-монтажных и погрузочно-разгрузочных работ на предприятиях и стройках, а также для перегрузки сыпучих материалов грейфером. Максимальная грузоподъемность крана— 25 г.



Описание ДЭК-251

ДЭК-251 купить можно для выполнения монтажных, строительных, погрузочных и разгрузочных работ. На кране установлен в качестве источника питания встроенная дизель-генераторная станция мощностью 60 кВт. Ее можно использовать как резервный источник питания для любой техники, запитывать от нее электроприборы и освещение на объекте. При необходимости можно переключить питание крана с встроенного дизельного генератора на внешнюю сеть 380 В. При подключении электропитания от внешней электросети снижается уровень шума при работе, отсутствуют выбросы в атмосферу, что может быть важно для работы в городских условиях. Может эксплуатироваться как в условиях крайнего севера, так и в теплом экваториальном, тропическом и субтропическом климате.

ДЭК - 251  — самый распространенный гусеничный кран в Росси и странах СНГ, — максимально эффективно применяется для строительства жилых районов, коттеджных поселков. Гусеничные краны ДЭК - 251  выполняют широчайший диапазон работ: от нулевого цикла строительства до полного возведения надземной части, — и не требуют специализированного подхода в эксплуатации. Простота технических решений сделала ДЭК - 251 максимально надежным при работе в любых условиях.

  • Основная стрела крана 14м, удлиняется до 32,75м решетчатыми вставками 5м и 8,75м при помощи безрезьбовых пальцевых соединений, что обеспечивает быструю сборку.
  • На кран может быть установлен жесткий (неподвижный) 5-метровый гусек, оснащенный крюком вспомогательного подъема грузоподъемностью 5тн.
  • Может перемещаться с грузом до 25тн на основной стреле или до 2,5тн на жестком гуське с максимальной скоростью 1км/ч по неподготовленной площадке.
  • Кран не требует специальной подготовки площадки для работы. При помощи гусеничного хода обеспечивается прекрасная проходимость в самых тяжелых условиях, а также надежная устойчивость при передвижении и работе с грузами.
  • Конструкция гусеничного хода и привод крана позволяют выполнять разворот на кривых любого радиуса и на месте.
  • ДЭК - 251  оборудован тепло- и шумоизолированной кабиной, обеспечивающей прекрасную видимость рабочего пространства и зоны расположения грузовых лебедок.
  • Кран  ДЭК - 251  широко применяется для строительно-монтажных и погрузочно-разгрузочных работ.
  • Питание крана возможно как от встроенного дизель-генератора мощностью 60кВт, так и от внешней электросети 380В 50Гц.
  • Дизель-генераторная станция крана может применяться для широчайшего спектра хозяйственных нужд — как дополнительный источник электроэнергии.
  • Возможность питания от внешней электросети обеспечивает экологичность и сравнительную бесшумность при работе в городской среде, а также существенную экономию на топливе.
  • Адаптирован для различных климатических поясов: от арктического до экваториального.
  • Быстрый ввод в эксплуатацию при минимальных трудозатратах.
  • Стандартизованное управление краном хорошо знакомо большинству операторов.



По заказу дополнительно комплектуется

  • Рабочим оборудованием: двухчелюстным грейфером или грузоподъемным электромагнитом.
  • Климатическим пакетом: предпусковым подогревателем дизельного двигателя и узлов топливной системы, а также отопителем или кондиционером в кабине оператора.



Система безопасности

Безопасность работы крана  ДЭК - 251  обеспечивается технологичным комплексом устройств, такими как микропроцессорный ограничитель нагрузки, осуществляющий защиту от опрокидывания и перегрузки, координатную защиту — от повреждений при работе в стесненном пространстве, защиту от высокого напряжения в зоне линий электропередач, а также запись и регистрацию нагрузок крана. Система безопасности соответствует всем требованиям Ростехнадзора.




Способы транспортировки крана  ДЭК - 251



Транспортировка по железным дорогам

По железным дорогам кран ДЭК-251 транспортируется в частично разобранном состоянии: на 2-ух ж/д платформах г/п по 60 тонн в соответствии с нормативными схемами погрузки 251.40.00.000-N СБ. При перевозке по железной дороге с него снимают гусеничные тележки в сборе с редукторами механизма передвижения, рама механизма передвижения, кабельный барабан, кабина управления и трап. Кран перевозится со стрелой 14 м. Стрела опускают так, что головка стрелы располагается над второй платформой, но от крана не отсоединяется.

Транспортировка по автодорогам

Краны ДЭК-251 можно транспортировать по дорогам с асфальтовым или бетонным покрытием на автоприцепах и низкорамных платформах. Для перевозки рекомендуется использовать трейлеры типа грузоподъемностью не менее 40 т. На трейлер кран въезжает своим ходом, при положении корневой секции стрелы сзади на максимальном вылете, при этом угол въезда не должен превышать 150. При перевозке таких негабаритных грузов, нужно правильно разместить их на трале и надежно закрепить груз с помощью такелажных креплений для самозаезда техники.

Транспортировка крана на подкатных тележках

При перевозке гусеничных кранов могут применяться автотягачи, подкатные тележки, сцепные устройства с шаровым шкворнем.Подкатная тележка несет основную часть нагрузки. На нее опирается ходовая рама крана. Верхняя часть присоединяется к опорно-сцепному устройству (шкворню) тягача. Для крана ДЭК-251 придаются два специальных кронштейна для соединения тележек с цапфами нижней рамы крана, специальная шаровая опора для соединения платформы крана с тягачом и два кронштейна для установки боковых фонарей.




Габаритные размеры крана ДЭК - 251





Почему имеет смысл покупать Кран гусеничный ДЭК-251 именно у нас?

Наша компания продает кран гусеничный ДЭК-251, Б/У и новые, по самым выгодным ценам. На сайте ООО «Кран-Мастер»можно приобрести любую тяжелую строительно-монтажную технику, буквально в один клик, достаточно нажать кнопку КУПИТЬ и вас сразу переведут на страницу оформления заказа. Если же у вас есть вопросы или нужно уточнить характеристики приобретаемой машины, совместимость в уже имеющимся рабочим оборудованием и т. п. можно позвонить нашим менеджерам или заказать обратных звонок, перейдя на соответствующую вкладку.

Помимо продажи тяжелой строительной техники ООО «Кран-Мастер» оказывает другие услуги:

  • подбор деталей и узлов для замены для повышения производительности или экономичности;
  • составление технических заданий для модернизации тяжелой строительной техники;
  • ремонт спецтехники, в том числе с выездом на предприятие заказчика;
  • монтаж/демонтаж любого оборудования, наладка и пробный пуск, а также монтаж и демонтаж самой техники (например, башенных или козловых кранов).

Кроме этого наши сотрудники могут помочь высококвалифицированной консультацией по вопросам совместимости деталей, устранения неполадок, наладки оборудования и т. п. Наши технические специалисты имеют огромный опыт обращения с отечественной и импортной спецтехникой и постоянно совершенствуют свои навыки, в том числе, знакомясь с техническим новиками.

Доставка техники осуществляем в города Челябинск, Екатеринбург, Москва, Санкт-Петербург, Уфа, Казань, Пермь, Тюмень, Омск, Сургут, Сочи, Ростов-на-Дону, Нижний Новгород, Новосибирск, Сургут, Усть-Кут, Красноярск, Самара, Владивосток, Хабаровск, Астана, Усть-Каменогорск, Тараз, Караганда, Актобе, Талдыкорган, Кызыл орда, Кустанай, Павлодар, Шымкент, Уральск, Петропавловск, Кокшетау, Актау, Атырау по России и СНГ (Казахстан, Белоруссия, Украина)

Работа с компанией ООО "Кран-мастер" ― залог успеха Вашего бизнеса! Позвоните нам и мы начнем сотрудничать.

74kran.ru

ДЭК-251

Кран ДЭК-251 с основной стрелой 14 метров грузоподъемностью 25 тонн предназначен для строительно-монтажных и погрузочно-разгрузочных работ, а также для перегрузки сыпучих грузов грейфером.

По желанию заказчика кран комплектуется дополнительным стреловым оборудованием : вставками L=5м (2шт) и L=8,75м (1 шт), жестким гуськом L=5м (1шт).

Работает от собственной электростанции или от внешней сети трехфазного переменного тока напряжением 380В. В электростанции может быть применен двигатель Д440 (Алтайдизель), ЯМЗ-236, Д-160 (ЧТЗ) в исполнении со стартером или пусковым двигателем.

Кран производится как в крюковом, так и грейферном (2,5 куб.м) исполнении. Возможна работа с электромагнитом.

Длина стрелыГлавный подъем Вспомогательный подъем
Вылет от оси вращения Допускаемая грузоподъемность Высота подъема крюка Вылет от оси вращения Допускаемая грузо-
подъемность
Высота подъема крюка
без гуська на стреле с гуськом на стреле
14 м4,75 м
9,5 м
13,6 м
25 т
8,1 т
4,3 т
24 т
7 т
3,1 т
13,7 м
11,5 м
7,1 м
8 м
14 м
17,6 м
5 т
3 т
1,8 т
17,2 м
13,8 м
9,7 м
19 м5,2 м
11,7 м
17,8 м
14,7 т
4,9 т
2,8 т
14,7 т
4,7 т
2 т
18,8 м
16,1 м
9,9 м
8,4 м
16,1 м
22,7 м
5 т
3 т
1,1 т
22,4 м
18,5 м
10,5 м
22,75 м5,8 м
13,7 м
20,8 м
13,5 т
4,5 т
1,8 т
13 т
4 т
1,4 т
22,5 м
19,2 м
12,2 м
9 м
18 м
25,7 м
5 т
2,5 т
1 т
26 м
21,7 м
12,8 м
24 м6 м
13,8 м
21,8 м
12,5 т
4,4 т
1,8 т
12,5 т
3,6 т
1 т
23,7 м
20,7 м
12,9 м
9,3 м
18 м
26,8 м
5 т
2,2 т
1 т
27,3 м
23,3 м
13,1 м
27,75 м6,7 м
15,7 м
24,7 м
10,9 т
3,3 т
1,2 т
9,3 т
2,5 т
-
27,4 м
23,9 м
15,2 м
10 м
20 м
26,7 м
5 т
1,7 т
1 т
30,9 м
26,4 м
20,4 м
32,75 м7,6 м
14,7 м
19,8 м
7 т
3,1 т
1,2 т
6 т
2,3 т
1 т
32,3 м
30,1 м
27,3 м
10,9 м
18,7 м
24,2 м
3,8 т
1,6 т
0,8 т
36,0 м
32,9 м
29,5 м

Технические характеристики

Грузоподъемность максимальная 25 т
Длина стрелы основная 14 м
Длина стрелы максимальная 32,75 м
Грузоподъемность на гуське 5 т
Длина гуська 5 м
Высота подъема максимальная 36 м
Скорость подъема-опускания 5 м/мин
Скорость передвижения 1 км/ч
Частота вращения поворотной части 0,3 – 1 об/мин
Радиус поворота хвостовой части 4,44 м
Емкость грейфера 2,5 м3
Масса крана (с основной стрелой) 36,5 т
Вылет максимальный 27,2 м
Вылет минимальный 4,75 м
Максимальный грузовой момент 118,75 тм
Двигатель Д440-30 (70 кВт)
Генератор МССА 83-4 (50 кВт)
Габариты крана с основной стрелой
в транспортном положении:

Длина 20000 мм
Ширина 4760 мм
Высота 4300 мм
Гарантия 18 месяцев

www.chzts.ru

Гусеничный кран ДЭК-251: технические характеристики, цена

Монтажный кран «Челябинец» ДЭК-251 – самоходный полноповоротный механизм грузоподъемностью 25 т. Он оснащен дизель-электрическим приводом, используется в строительстве, производстве погрузочно-разгрузочных операций. Высокие эксплуатационные свойства и технические характеристики крана ДЭК-251 сделали его самым востребованным в России. Перемещение на гусеничном ходу позволяет применять кран на сложных площадках, обеспечивая его полную проходимость.


Стреловое оборудование

Техническое решение, заложенное в конструкции, предполагает удлиняющуюся стрелу. Основная стрела выполнена невыдвижной, длиной 14 м, решетчатого типа. Исходя из потребностей эксплуатации, она может удлиняться путем монтажа решетчатых вставок. При этом возможны 3 дополнительные позиции длин от 19 м до 24 м. Максимальное значение длины, которые может принимать стрела ДЭК-251, составляет 32,75 м.

Крюк может быть подвешен как к основной стреле, так и к неподвижному 5-метровому гуську. Использование гуська снижает грузоподъемность агрегата на 0,5-1 т. Управление ведется оператором из башни длиной 22,5 м (в другой модификации – 27,5 м). Башенно-стреловое оборудование включает маневровые гуськи по 10, 15, 20 м длиной. В качестве грузозахватных органов используются основные (крановые подвески на 25 и 5 т, работающие в совокупности с канатами 6×19×1) и сменные, устанавливаемые на 14-метровой стреле (грейфер на 2,5 куб.м).

Цена гусеничного крана ДЭК-251 зависит от степени оснащения его средствами автоматизации. Целый ряд приборов и устройств предназначен для обеспечения безопасности оператора и работников на площадке. Это кренометр и различные ограничители: грузоподъемности ОГП-1, запрокидывания стрелы, высоты подъема крюка, угла поворота стрелы. Нагрузку контролирует бортовой микропроцессор, информацию о процессе подают световые и звуковые сигналы. Человек также получает данные о грузоподъемности и вылету стрелы – за их величинами следят специальные указатели.

Силовые агрегаты и исполнительные механизмы крана

Дизельный двигатель Д-108 силовой установки запускается от синхронного трехфазного генератора. Принятая схема допускает работу электростанции на внешнюю сеть. В управлении крана задействованы цепи в 220 и 12 В. Управление производится контроллерами и кнопками, которые вместе с контрольно-измерительной аппаратурой размещены в кабине. Расположение агрегатов обеспечивает удобный доступ и ремонт ДЭК-251.


Рабочие операции: подъем груза или стрелы (и опускание), вращение платформы, передвижение – осуществляются механизмами. Для каждой предусмотрен свой электропривод в виде двигателей переменного тока. Такое устройство допускает одновременное выполнение нескольких операций. На поворотной части находятся исполнительные механизмы: две унифицированные лебедки и редуктор. Движение от электродвигателя передается на механизм поворота посредством редуктора РЦД-350. Вращение барабана стреловой лебедки осуществляет двухступенчатая передача.

Грузоподъемность ДЭК-251 составляет 25 тонн, поэтому он поставлен на мощное ходовое устройство. Оно представляет собой гусеничные тележки с тремя катками. В пределах стройплощадки кран передвигается своим ходом; на большие расстояния перевозится на ж/д платформах или автоприцепом.

Кран превосходит многие модели по грузовысотным характеристикам. Его габаритные размеры (без учета стрелы) – 6,96×4,76×4,3 м, масса 36, 5 тонн. В качестве преимуществ нужно также указать быстрый монтаж крана и стандартное управление.

Технические характеристики ДЭК-251


Грузоподъемность (при базовой стреле), т
при наименьшем вылете крюка25
при наибольшем вылете крюка4,3
Максимальный грузовой момент, тс·м118,75
Марка дизеляД-108
Мощность дизеля, л.с.108
Мощность электродвигателей, кВт85,5
Вылет крюка, м
наименьший4,75
наибольший14
Высота подъема крюка, м
при наименьшем вылете крюка13,5
при наибольшем вылете крюка7
Скорости
подъема крюка, м/мин1; 10
частота вращения, об/мин0,3 - 1
передвижения крана, км/ч1
Удельное давление на грунт, кгс/см²0,694
Масса крана, т36,12

Гусеничный кран ДЭК-323

Гусеничный кран ДЭК-323 — современный строительно-монтажный кран, обладающий возможностью самостоятельной сборки. Может работать как от внешней сети, так и от автономной дизельной электростанции. Грузоподъемность – 32 т.

Гусеничный кран ДЭК 361

Гусеничный кран ДЭК 361 с гидравлическим приводом соответствует мировым стандартам. Бесступенчатое регулирование операциями и большая грузоподъёмность обеспечивает высокую эффективность и удобство работы.

komunalteh.ru
