Cs56 caterpillar: Характеристики дорожного катка, виброкатка Caterpillar CS56

Содержание

Аренда катка CATERPILLAR CS 56 в Москве и Московской области

Технические характеристики Caterpillar CS56:

Двигатель

Cat C6.6

Мощность

116 кВт

Скорость

11.4 км/ч

Частота вибрации

31.9 Гц

Амплитуда вибрации

1.8/0.9 мм

Центробежная сила

282/141 кН

Толщина стенок вальца

30 мм

Длина

5860 мм

Длина с отвалом

6390 мм

Ширина

2300 мм

Рабочая ширина

2130 мм

Диаметр вальца

1524 мм

Высота

3070 мм

Колёсная база

2900 мм

Радиус поворота (внешний)

5810 мм

Радиус поворота (внутренний)

3680 мм

Эксплуатационная масса

12500 кг

Вес на переднем вальце

6702 кг

Вибрационный уплотнитель Caterpillar CS56 применяется для прессования и дробления почты, а также для ремонта и строительства асфальтовых дорог.

Техника отличается эффективностью и надежностью. Механизированные узлы гарантируют отличное уплотнение, максимальную производительность и высокую скорость обработки грунтовых пород.

Дизельный двигатель марки Cat C6.6 содержит мощность 116 кВт. Рабочая скорость составляет 11 км/ч. За счет инновационных технологий гарантируется минимальных расход горючего. Большой объем топливного бака (242 литра) позволяет долгое время работать без дозаправки. Моторное оборудование оснащено устройством быстрого запуска, что позволяет эксплуатировать каток в разных климатических условиях и при любых температурных режимах.

Капсюльный эксцентриковый противовес применяется для качественного уплотнения грунтовых пород. Максимальная частота вибрационного диапазона достигает 1830 виб/мин. Ширина вальца составляет 2130 мм.

Насосы катка оснащены двумя контурами гидросистемы. Благодаря такой конструкции гарантируется оптимальный расход гидравлического масла, что увеличивает силу тяги. Такие характеристики позволяют машине преодолевать крутые спуски, подъемы и т.

д.

Аренда катков CATERPILLAR CS56 (12 тонн) в Москве и области

Аренда катков CATERPILLAR CS56 (12 тонн) в Москве и области

Заказать звонок

Мы можем позвонить вам
абсолютно бесплатно!


Марка Caterpillar
Вес 12 т
Тип двигателя Дизельный
Модель двигателя Caterpillar C 6. 6
Рабочая ширина
2100 мм
Мощность двигателя 157 л.с.
Габаритные размеры 6300x2300x3100 мм
Принцип действия Вибрационный
Вид вальцов Гладковальцовый
Тип передвижения Самоходный
Количество вальцов Одновальцовый
Сфера применения
Грунт

Вибрационный уплотнитель предназначен для дробления и прессования почвы. Применяется при строительстве грунтовых дорог. Основные механизированные узлы обеспечивают максимальную производительность, скорость обработки и максимальное уплотнение. Агрегат характеризуется надежностью, эффективностью. Оснащен дизельным двигателем одноименного производителя мощностью 117 киловатт (157 лошадиных сил). Эксплуатационная масса с кабиной 11500 килограмм. Максимальная скорость хода 11,4 километров. Объем топливного бака двести сорок два литра.

Особенности

Спецтранспорт снабжен мощным моторным оборудованием на дизельном топливе. Благодаря инновационным технологиям обеспечивается минимальный расход солярки и понижение токсичных выбросов в атмосферу. Усовершенствованный маслоохладитель снижает деформацию эмульсии и загрязнение внутренних деталей. Прочный композитный блок цилиндра уменьшает уровень шума. Двигатель экипирован устройством быстрого запуска, эффективен при низких температурах.

Вибросистема:

Для максимального уплотнения грунта в виброустройстве используется капсюльный эксцентриковый противовес. Высокая динамическая энергия позволяет добиться необходимой плотности за минимальную величину цикла. Минимальная и максимальная частота вибрационного диапазона – 23,3-30,5 Гц (1400-1830 виб/мин).

Гидравлика:

Насосы Катерпиллар СS56 оснащаются двумя контурами гидросистемы, что обеспечивает оптимальный расход гидравлического масла, что увеличивает силу тяги. Благодаря этому спецтехника имеет высокие показатели маневренности, преодоления зон повышенной сложности (подъемы, крутые спуски).

Техническое обслуживание

  • Легкий доступ к элементам ежедневного осмотра и двигателю, благодаря покатой конструкции капота;
  • Наружная установка системы охлаждения для удобной очистки;
  • Свободный подход к элементам гидрооборудования, сборочным узлам для замены смазки;
  • Большой выбор станций то.

Требуется прокат данной модели, закажите звонок прямо сейчас. Оставьте заявку в форме обратной связи или позвоните менеджерам фирмы по контактным телефонам. Мы рассчитаем общую цену с учетом доставки, количества рабочих часов.

Отзывы

Подать заявку на резервирование спецтехники

Цена за смену от 11 500 ₽

Аренда спецтехники предоставляется с водителем

Минимальный срок аренды -1 смена (8 часов)

Сопровождение крупногабаритного груза

Доставка спецтехники

Доставка тралом (вес до 400 тонн)
Доставка на эвакуаторе (вес до 4,5 тонн)

Оплата

Безналичный расчет с НДС
Безналичный расчет без НДС
Наличный расчет
Банковская карта

Наши преимущества

Ваша заявка
успешно отправлена

Менеджер перезвонит Вам в ближайшее время

CATERPILLAR CS56 – Катки дорожные (CAT CS56 – CATERPILAR CS56 – CATERPILLAR CS56 – CATERPILLER CS56 – CS56 – КАТ CS56 – КАТЕРПИЛЕР CS56 – КАТЕРПИЛЛAР CS56 – КАТЕРПИЛЛЕР CS56 – Каток дорожный CATERPILLAR CS56 – Каток дорожный CS56 – САТ CS56) – Технические характеристики CATERPILLAR CS56 – Габаритные размеры CATERPILLAR CS56 – Двигатель CATERPILLAR CS56

Документ энциклопедии Стройтех, Категория: Катки дорожные





CAT CS56
|
CATERPILAR CS56
|
CATERPILLAR CS56
|
CATERPILLER CS56
|
CS56
|
КАТ CS56
|
КАТЕРПИЛЕР CS56
|
КАТЕРПИЛЛAР CS56
|
КАТЕРПИЛЛЕР CS56
|
Каток дорожный CATERPILLAR CS56
|
Каток дорожный CS56
|
САТ CS56






+ добавить объявление

CATERPILLAR CS56 – продажа:

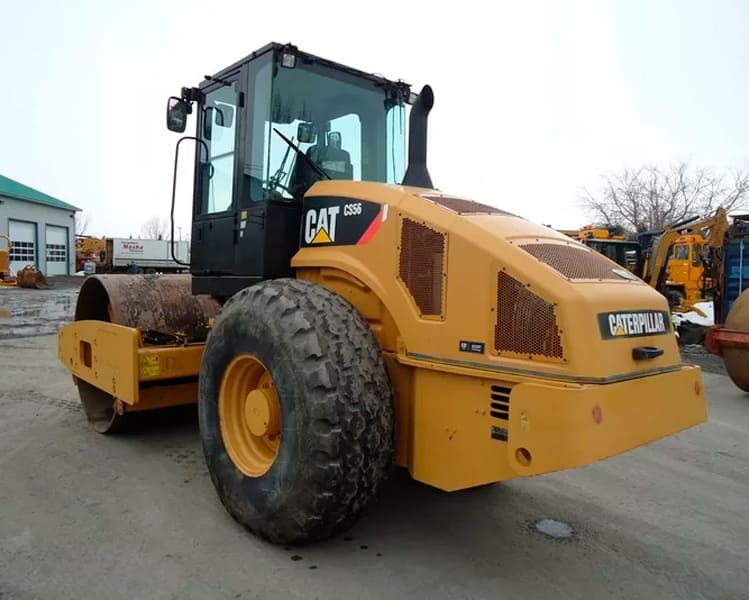

1. Caterpillar CS56
Каток дорожный
2012 г.
19.06.2020
ООО “Вираж Трак” (официальный дилер KRONE, Kässbo
г. Санкт-Петербург
4 850 000 РУБ
2. Грунтовый каток Caterpillar CS563E
Каток дорожный
2006 г., 6384 ч.
31.08.2019
28 800 EUR
3. Kомбинированный каток Caterpillar CS563
Каток дорожный
2005 г., 3836 ч.
24.02.2019
39 000 EUR
4. Caterpillar CS56
Каток дорожный
2009 г., 7275 ч.
24.05.2018

г. Москва
3 400 000 РУБ
5. Caterpillar CS56
Каток дорожный
2012 г., 4294 ч.
08.04.2018
Вираж 4 850 000 РУБ
6. Caterpillar CS563E
Каток дорожный
2003 г., 7000 ч.
05.04.2018

г. Москва, Дзержинское шоссе дом 7 корп. 4
2 800 000 РУБ
7. Caterpillar CS56 B
Каток дорожный
2014 г., 50 ч.
02.04.2018
Caterpillar 6 980 000 РУБ
8. Caterpillar CS56
Каток дорожный
2009 г.
02.11.2017
3 300 000 РУБ
9. Каток грунтовый гладковальцовый Caterpillar CS56
Каток дорожный
2013 г., 2490 ч.
15.05.2017
Цеппелин Русланд
г. Москва
4 600 000 РУБ
10. CATERPILLAR CS56, виброкаток
Каток дорожный
1950 г., 5200 ч.
17.04.2017
Частное лицо
г. Владивосток
цена по запросу


Энциклопедия СтройТех является открытой справочно-информационной системой.
Любой посетитель может свободно просматривать, копировать и изменять документы.
Информация предоставляется «как есть» и не может гарантировать правильность приведённых в ней данных.

• Увидели неточность – смело вносите свои правки.
• Не нашли нужного документа – добавление займет пару минут.

Команда Стройтех открыта для всего нового и улучшения старого – форма отправки предложений.

На правах рекламы:

Новый виброуплотнитель грунта Cat CS56 в аренду в Мичигане

Гири

Эксплуатационная масса с кабиной
27571 фунтов

Эксплуатационная масса с ROPS/FOPS
26850.0 фунтов

Вес — барабан с кабиной
14775 фунтов

Вес на барабане с ROPS/FOPS
14586,0 фунтов

Эксплуатационная масса — с конструкцией ROPS/FOPS
26850 фунтов

Вес — барабан с ROPS/FOPS
14586 фунтов

Эксплуатационные характеристики

Ширина уплотнения
84 в

Дорожный просвет
21,1 в

Статическая линейная нагрузка — с кабиной
175.9 фунтов/дюйм

Статическая линейная нагрузка — с ROPS/FOPS
173,6 фунта/дюйм

Скорость движения — максимальная
6,9 миль в час

Радиус поворота — внутренняя кромка барабана
21,1 в

Скорость движения – максимальная
6,9 миль/ч

Двигатель

Полная мощность
156.0 л.с.

Полная мощность
156 мм вод. ст.

Модель двигателя
Кат C6.6

Модель двигателя
Размеры

Диаметр барабана
60,0 в

Ширина барабана
84,0 в

Высота — с ROPS/FOPS или кабиной
10.08 футов

Дополнительная высота отвала
27 в

Общая длина
19,25 футов

Общая длина — с опцией отвала
7.5 футов

Общая ширина — с опцией отвала
8,25 футов

Колесная база
9,5 футов

Диаметр барабана
60 в

Ширина барабана
84 в

Общая длина
19. 25 футов

Общая ширина
7,5 футов

Колесная база
9,5 футов

Шины

Шины
23.1 × 26 8-слойная флотация

Шины
23,1 × 26 8-слойная флотация

Запасные емкости для обслуживания

Емкость топливного бака
91,0 галлона

Емкость топливного бака
91 галлон (США)

Вибрационная система

Центробежная сила – Максимум
63300 фунтов

Центробежная сила — минимум
31600 фунтов

Номинальная амплитуда – Высокая
0,035 дюйма

Диапазон опций переменной частоты
23,3–31,9 Гц (1400–1914 об/мин)

Частота вибрации — стандарт
1914.0 об/мин

Номинальная амплитуда — высокая
0,07 в

Номинальная амплитуда — низкая
0,035 дюйма

Диапазон опций переменной частоты
1914 В/м

2012 Caterpillar CS56 Вибрационный каток с гладкими вальцами BigIron Auctions

Описание предмета (последнее обновление: 7 сентября 2021 г.)

Категория
Строительство
Год
2012
Сделать
Гусеница
Модель
CS56
часов
2992 часа Отображение
лошадиных сил
156 л. с.

2012 Caterpillar CS56 Вибрационный каток с гладкими вальцами, показ 2992 часов, 156 л.с., Caterpillar C6.6 Дизель, двигатель с водяным охлаждением, электрический запуск, механическая коробка передач, передние шины 23.1-26, ширина вальца 84 дюйма, вибрация переднего вальца, диаметр вальца 60 дюймов, ширина 7,5 фута, высота 10,08 фута, вес 27 571 фунта, кабина, обогреватель, кондиционер , радио, серийный номер: CAT0CS56TC5S01238

Особые условия

**Отказ от ответственности: BigIron не гарантирует фактическое количество часов/миль; Мы сообщаем, что отображается на счетчике во время листинга.**

Отказ от ответственности
Этот элемент не был функционально протестирован, и BigIron не дает никаких гарантий относительно его состояния или работоспособности. Участник торгов обязан осмотреть предмет до подачи заявки и сделать собственную оценку состояния предмета и его пригодности для использования. Все продается «как есть и где есть». BigIron не несет ответственности за какие-либо заявления о товаре, сделанные Продавцом.

Поставщики услуг

Уплотнители грунта Caterpillar CS56

Poids
Poids en ordre de Marche – каюта Avec 12506 кг
Poids en ordre de Marche – с ROPS/FOPS 12179 кг
Poids – тамбур с ROPS/FOPS 6616 кг
Poids – тамбур с кабиной 6702 кг
Функциональные характеристики
Большой компактный 2134 мм
Статическая линейная зарядка с кабиной 31. 4 кг/см
Солнечная охрана 537 мм
Vitesse перевода: максимальный 11,1 км/ч
Статическая линейная зарядка — с ROPS/FOPS 31 кг/см
Район де Бракаж – Внутренний двор борд дю цилиндр 3,68 м
Мотор
Мощный зверь 116 кВт
Моторная модель С6.6 кат.
Размеры
Диаметр тамбура 1524 мм
Паттерн 2,9 м
Hauteur – с ROPS/FOPS или кабиной 3,07 м
Большие закуски 2,3 м
Большой тамбур 2134 мм
Longueur hors tout – avec lame en option 6. 39 м
Закуски больших размеров – с хромой и опцией 2,5 м
Длинные закуски 5,86 м
Hauteur de lame en option 680 мм
Система вибрации
Силовая центрифуга: максимальная 282 кН
Plage d’options de frequences переменных 23,3–31,9 Гц (1 400–1 914 об/мин)
Номинальная амплитуда: бас 0.9 мм
Силовая центрифуга: минимальная 141 кН
Номинальная амплитуда: élevée 1,8 мм
Частота вибрации – стандарт 31,9 Гц
Пнеус
Пнеус Portance 23,1 x 26 8 пл
Предоставление услуг для посетителей
Содержание резервуара карбюратора 345 л

Компания Caterpillar представляет виброуплотнители грунта производственного класса

Компания Caterpillar Inc. объявляет о выпуске новых виброуплотнителей грунта производственного класса. Ассортимент виброуплотнителей грунта производственного класса включает 11 моделей, отличающихся проверенной в отрасли производительностью и надежностью, которые сделали предыдущую серию E предпочтительным выбором для землеройных подрядчиков по всему миру. Есть много новых функций и улучшений, которые делают новый производственный класс еще более производительным, надежным и долговечным.

Ассортимент вибрационных катков грунта включает гладкие вальцы CS54, CS56, CS64, CS74, CS76 и CS76 XT.Модели с кулачковыми опорами включают CP54 (не предлагается в Северной Америке), CP56, CP64, CP74 и CP76. Грунтовые катки производственного класса имеют эксплуатационную массу от 10,5 до 19 метрических тонн (11,6–21 тонна США) и оснащены эксклюзивной системой хода с двумя насосами Cat ® , которая обеспечивает превосходную преодолеваемость подъемов и производительность отвала. Система хода с двумя насосами обеспечивает раздельный гидравлический поток на задние колеса и вальец для исключительного тягового усилия в условиях мягкого грунта или на крутых склонах, а также обеспечивает превосходный контроль на уклоне при движении вперед и назад.

Самые большие изменения повышают производительность и надежность. Новые модели оснащены новым двигателем, который обеспечивает повышенную эффективность, удобство обслуживания, большую мощность, меньший уровень шума и низкий уровень выбросов. Доступен также ряд опций, в том числе AccuGrade ® Compaction, интеллектуальное решение для уплотнения, которое сопоставляет измерения уплотнения с координатами GPS для создания подробных карт уплотнения рабочей зоны.

Модель для любого применения

Модели с гладкими вальцами
Эксплуатационная масса (с кабиной ROPS/FOPS и кондиционером)

Модели кулачковых вальцов
Эксплуатационная масса (с кабиной ROPS/FOPS и кондиционером)

CS54

10 840 кг

23 898 фунтов

СР54

11 530 кг

25 419 фунтов

CS56

11 741 кг

25 885 фунтов

СР56

11 687 кг

25 765 фунтов

CS64

14 470 кг

31 901 фунт

СР64

14 543 кг

32 062 фунта

CS74

15 687 кг

34 584 фунта

СР74

15 565 кг

34 315 фунтов

CS76

16 990 кг

37 457 фунтов

СР76

17 127 кг

37 759 фунтов

CS76 ХТ

18 843 кг

41 542 фунта

Новый C4. 4 и C6.6 имеют более толстый блок цилиндров и более прочные компоненты. Эта улучшенная конструкция делает двигатели более надежными и помогает им работать тише. Улучшенная конструкция воздушного потока двигателя отводит тепло двигателя в заднюю часть машины. Конструкция помогает предотвратить выдувание выхлопными газами мусора с уровня земли или тепловое воздействие на оператора.

Высокое тяговое усилие, особенно полезное на крутых склонах и толстых подъемах, способствует увеличению производительности и расширяет область применения моделей производственного класса.Двойная насосная система обеспечивает отдельный сбалансированный поток к двигателю задней оси и приводному двигателю вальца. Эта система обеспечивает превосходное тяговое усилие как в прямом, так и в обратном направлении. Задний мост также включает дифференциал повышенного трения для плавной и бесшумной передачи крутящего момента.

Рабочее место оператора просторное и удобное. Регулируемая рулевая колонка позволяет оператору установить рулевое колесо в желаемое положение. Дополнительный планировочный отвал управляется правой ногой оператора, что обеспечивает простое одновременное управление функциями движения, поворота и отвала.

Доступен навес ROPS/FOPS с болтовым креплением или кабина ROPS/FOPS. Низкий уровень шума как на рабочем месте оператора, так и на уровне земли обеспечивает повышенный комфорт оператора и меньший уровень шума в окружающей среде.

Превосходный обзор для оператора и удобный доступ для обслуживания обеспечиваются улучшенной конструкцией заднего капота. Наклонный капот обеспечивает улучшенный обзор по бокам машины и позволяет оператору видеть препятствия размером 1 метр (3″ 3″) в высоту и 1 метр (3″ 3″) сзади машины.Вариант с кабиной теперь имеет больше заднего стекла кабины для лучшего обзора задней части машины.

В катках грунта производственного класса

используется запатентованная система эксцентриковых грузов Cat с двумя гнёздами внутри барабана. Обслуживание вибрационной системы намного проще благодаря конструкции в виде гондолы. Поддон можно заменить, пока барабан остается в горизонтальном положении. Просто удалите старый стручок и замените его новым.

Из-за снижения риска загрязнения и использования синтетического масла интервал замены масла для смазки подшипников составляет 3 года/3000 часов, а отбор проб масла в вибрационной системе больше не требуется.

AccuGrade Compaction GPS Mapping and Measurement доступен в качестве опции для моделей CS56, CS64, CS74, CS76 и CS76 XT. Система помогает оператору определить уровень уплотнения материала и отображает результаты с помощью картографических систем AccuGrade GPS. Система включает в себя дисплей с подсветкой, GPS-приемник и мачту, радиотранспондер, процессор, датчики и кабели. Программное обеспечение AccuGrade Office доступно в качестве опции. Это программное обеспечение упрощает использование данных, собранных системой AccuGrade Compaction.

Уплотнитель, оснащенный системой AccuGrade Compaction, может записывать измерения уплотнения и сопоставлять их с трехмерным планом работ, предоставляя контрольную запись для каждого квадратного фута (метра) проекта. Это важно, учитывая, что затраты на тестирование и требования времени затрудняют проведение более одного теста качества на каждые 100 000 квадратных футов (9290 квадратных метров). Возможность создания контрольных валков во время работы машины обеспечивает экономию времени и предупреждает оператора о проблемных местах, которые могут потребовать немедленной доработки.

Эта возможность позволяет уплотнителю определить пригодность работы, выполненной подрядчиком (Контроль качества, или КК), и предоставляет владельцу проекта документацию на основе индивидуального тестирования (Обеспечение качества, или КК).

Доступен ряд опций, повышающих производительность и универсальность грунтовых катков производственного класса или обеспечивающих повышенный комфорт оператора.

Доступ для обслуживания прост и удобен на катках производственного класса.Все регламентные работы проводятся с правой стороны машины. Прочный цельный капот из стекловолокна быстро и легко откидывается вперед, обеспечивая удобный доступ к двигателю и системе охлаждения.

Другие особенности, упрощающие обслуживание этих машин, включают герметичные гидравлические фитинги с торцевым уплотнительным кольцом, порты для проверки давления, клапаны S¢O¢SSM и экологические дренажи.

Увеличен интервал замены гидравлического масла до 2 лет/2000 часов. Это обеспечит более низкие расходы на владение и эксплуатацию, а также повысит производительность за счет меньшего времени простоя машины.

Гидравлические шланги надежно фиксируются полиуретановыми направляющими блоками. Блоки разделяют шланги, предотвращая их трение друг о друга.

Жгуты проводов в нейлоновой оплетке защищают 24-вольтовую электрическую систему, а все провода имеют цветовую маркировку и нумерацию для удобства обслуживания. Всепогодные разъемы используются для обеспечения высокой надежности системы.

Масляный радиатор также имеет шарнир в нижней части, чтобы его можно было наклонить в сторону от радиатора для облегчения доступа и очистки.

Вибрационные катки грунта производственного класса были разработаны в соответствии с действующими нормами OSHA.

Векторный рисунок Caterpillar CS56

Все чертежи автомобилей выполнены в масштабе 1:25; большинство чертежей самолетов выполнены в масштабе 1:72, 1:100, 1:250 и 1:500; остальные чертежи в различных масштабах: это всегда указано на чертеже в левом нижнем углу.

Файлы Illustrator создаются с помощью Adobe Illustrator CS3, CS4, CS5, CS6 и CC; если вы работаете в более ранней версии Illustrator, я могу экспортировать файл в устаревшем формате для вас.

Размеры на векторных чертежах автомобилей указаны в единицах СИ и, следовательно, в миллиметрах.

Caterpillar CS56 очерчивает
Caterpillar CS56 шаблоны
Caterpillar CS56 CAD чертежи
Caterpillar CS56 BluePrints
Caterpillar CS56 чертежей
Caterpillar CS56 чертежи
художник, рисующий вывески Caterpillar CS56 виниловый шаблон
Caterpillar CS56 по темам
Caterpillar CS56 винил графика
Caterpillar CS56 фольги шаблон

Caterpillar CS56 bestickering
Caterpillar CS56 belettering
Caterpillar CS56 autobelettering
Caterpillar CS56 fahrzeugbeschriftung
Caterpillar CS56 autobeschriftung
Caterpillar CS56 werbegrafik
Caterpillar CS56 werbebeschriftung
Caterpillar CS56 fahrzeugwerbung
Caterpillar CS56 marquages ​​publicitaires

Caterpillar CS56 ENSEIGNE VEHICULE
Caterpillar CS56 marquages ​​VEHICULES
Caterpillar CS56 ENSEIGNES
Caterpillar CS56 autocollant
Caterpillar CS56 Création publicitaire
Caterpillar CS56 sinalização
Caterpillar CS56 Comunicacao визуальный
Caterpillar CS56 rótulos
Caterpillar CS56 personalização де frotas

Caterpillar CS56 personalização де veículos
Caterpillar CS56 envelopamento де veículos
Caterpillar CS56 letreiros
Caterpillar CS56 Serigrafia
Caterpillar CS56 rotulacion
Caterpillar CS56 letreros
Caterpillar CS56 señaleticas
Caterpillar CS56 autoadhesiva
Caterpillar CS56 bildekor
Caterpillar CS56 bilreklame
Caterpillar CS56 bilreklamer

Caterpillar CS56 очертания
Caterpillar CS56 получить очертания
Caterpillar CS56 signelements
Caterpillar CS56 vecteezy
Caterpillar CS56 mr клипарт
Caterpillar CS56 ccvision
Caterpillar CS56 арт станция

CATERPILLAR Комплект вкладышей – Caterpillar – CS563E / CS56 – #

3 CATERPILLAR Комплект вкладышей – Caterpillar – CS563E / CS56 – #3 – Smitma перейти к содержанию

Главная Запчасти Комплект вкладышей для кулачков — Caterpillar — CS563E / CS56 — #3

Комплект кулачковых вкладышей — Caterpillar — CS563E / CS56 — № 3

Часто задаваемые вопросы

  • Из деталей, представленных на нашем веб-сайте, прямо со склада доступны только определенные типы деталей. Тем не менее, мы работаем со стратегическими партнерами по всему миру, чтобы обеспечить надежную и быструю доставку и предложить широкий ассортимент продукции.

  • Да, у нас есть оба варианта. Если вы хотите узнать об альтернативах для конкретной детали или если вы имеете в виду конкретную деталь, которая (пока) не указана на нашем веб-сайте, не стесняйтесь обращаться к нам в любое время. Мы более чем рады за вас.

  • К сожалению, наши детали предлагаются без гарантии.Это не значит, что мы не собираемся помогать, когда возникает проблема. Если у вас возникнут какие-либо проблемы с нашими деталями, мы, конечно же, будем более чем рады придумать решение.

  • У нас есть сильная и надежная сеть перевозчиков, которые позволяют нам доставлять наши машины и детали по всему миру. Будь то контейнеры, поддоны или авиаперевозки, мы можем доставить заказ к вашему порогу в зависимости от желаемого вида транспорта.

  • Наша политика гласит, что перед отправкой необходимо внести полную предоплату. После подтверждения оплаты мы отправим запчасти.

  • Мы понимаем потенциальные риски международных перевозок. Ваши детали будут упакованы таким образом, чтобы мы могли гарантировать их сохранность во время транспортировки. Кроме того, мы будем рады помочь вам в процессе доставки и держать вас в курсе обновлений вашего отправления.

  • Качество гарантировано и подтверждено нашей командой преданных своему делу инженеров.

  • Всегда лучшее оборудование на складе.С 1960 года лучший сервис.

  • Каждый день доступен для помощи, обслуживания и контакта. Доставка по всему миру.

Что ты ищешь?

Руководство по запасным частям виброуплотнителя грунта Caterpillar CS56/CP56 (версия от сентября 2007 г.)


Руководство по запчастям
виброуплотнителя грунта Caterpillar CS56/CP56 C5P1-Up (машина)
C5S1-Up (машина)
C6E1-Up (Двигатель)

Тип машины: Вибрационный уплотнитель грунта
Номер печати: KEBP0315, сентябрь 2007 г.
Язык и формат: английский/PDF
Мгновенная загрузка после оплаты.Пожалуйста, убедитесь, что ваш адрес электронной почты правильный.

В этом Руководстве по запасным частям содержатся подробные иллюстрации и официальные номера деталей для вашего виброуплотнителя грунта Caterpillar CS56/CP56. Настоящее руководство содержит каталожный номер или код каждой части, содержит все части машины.

__________________
Содержание:
ОБЩИЕ СВЕДЕНИЯ
ВАРИАНТЫ РЕМОНТА
ДОПОЛНИТЕЛЬНЫЕ ПРИСАДКИ К ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
ДЕТАЛИ ДЛЯ ОБСЛУЖИВАНИЯ
УКАЗАТЕЛЬ

РАСПОЛОЖЕНИЕ МАШИНЫ
ШАССИ AR
ОБЩАЯ AR
МАШИНА AR

УСТРОЙСТВО ДВИГАТЕЛЯ
ДВИГАТЕЛЬ AR-ПЕРВИЧНЫЙ

Базовый двигатель
Адаптер GP-вспомогательный привод
CAMSHALL GP
Крышка GP-клапана Механизм GP-клапана
Crankshaл GP
Блок цилиндров Crankshaл GP
Как
Цилиндр Block GP
Головка цилиндров на
GP
Сливная GP-моторное масло
привод GP-вентилятор
GP-насос
Mywheel GP
Жилье GP-Mywheel
Жилье GP-Front
Подъемный GP-Engine
Монтаж GP-Engine
Монтаж GP-Engine Гибкий
Pan GP-масло
Piston & Rod GP
Plug GP-Engine
Player GP -КОЛЕНЧАТЫЙ ВАЛ
КООРОМЫЛЬ GP
КЛАПАННЫЙ МЕХАНИЗМ GP

СИСТЕМА СМАЗКИ
НАПОЛНИТЕЛЬ GP-МОТОРНОГО МАСЛА
ФИЛЬТР GP-МОТОРНОГО МАСЛА
НАСОС GP-МОТОРНОГО МАСЛА
КЛАПАН GP-ОТБОРА ЖИДКОСТИ

СИСТЕМА ОХЛАЖДЕНИЯ
ОХЛАДИТЕЛЬ GP-FLTR БАЗОВОЕ И ДВИГАТЕЛЬНОЕ МАСЛО
ВЕНТИЛЯТОР И ДВИГАТЕЛЬ GP
КОРПУС И РЕГУЛЯТОР GP
ЛИНИИ GP-ВОДА
НАСОС GP-ВОДА
РАДИАТОР И ОХЛАДИТЕЛЬ ГИДРАВЛИЧЕСКОГО МАСЛА GP
РЕКУПЕРАЦИЯ
ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ

ВПУСКНАЯ И ВЫПУСКНАЯ СИСТЕМА
ВОЗДУХООЧИСТИТЕЛЬ GP
ЛИНИИ GP-AIR
КОЛЛЕКТОР GP-ВПУСКНОЙ
ГЛУШИТЕЛЬ GP
ТУРБОКОМПЕНСАТОР GP

ТОПЛИВНАЯ СИСТЕМА
ФИЛЬТР GP-ВТОРИЧНОЕ ТОПЛИВО
ФИЛЬТР GP-ВОДА SEP & FUEL
ДАТЧИК GP-УРОВЕНЬ ТОПЛИВА
ИНЖЕКТОР GP-FUEL
ЛИНИИ GP-FUEL
НАСОС GP-ТОПЛИВА
GP-TANK2 GP-FUEL 1 TANK & MTG ТОПЛИВО
ВОДЯНОЙ И ТОПЛИВНЫЙ НАСОС GP

Электрическая и стартовая система
Аварийный сигнал GP
Генератор GP-зарядки
батарея и проводки GP
Converter GP-электрика
Electrical AR
Cветить GP-Envize Electrical AR
GP GP-двигатель
GP PLOWPLUG GP
лампа GP-потока
лампа GP-предупреждение Beacon

ОСВЕЩЕНИЕ GP-ПРЕДУПРЕЖДАЮЩИЙ МАЯК
СТАРТОВЫЙ ДВИГАТЕЛЬ GP-ELECTRIC
ВЫКЛЮЧАТЕЛЬ GP-DISCONNECT
ВЫКЛЮЧАТЕЛЬ GP-MAGNETIC
ПРЕДУПРЕЖДЕНИЕ GP-BACKUP
ПРОВОДКА GP-CAB
ПРОВОДКА GP-CONSOLE
ПРОВОДКА
GP-01 ПРОВОДКА

Power Train
Axle & MTG GP-накопитель
Axle GP-привод
дифференциальный GP
привод GP-барабан
барабан AR-AR-AR-THE
барабан GP-привод и вибрация
барабан GP-накопитель
барабан GP-гладкий
фланцевый
КОРПУС GP-AXLE
УСТАНОВКА GP-БАРАБАН
ЛИНИИ GP-PROPEL
ДВИГАТЕЛЬ И MTG GP-PROPEL
ПЛАНЕТАРНАЯ GP-КОНЕЧНАЯ ПЕРЕДАЧА
СИЛОВАЯ ПЕРЕДАЧА AR
НАСОС И MTG GP-PROPELTG
MHEEL
MHEEL SHELL & 90GPD2ED WELL
ПРИВОД
КОЛЕСА И ШИНЫ GP

кадр и тело

бампер AR
Bumper GP-фронт
преобразование AR-FREE
корпус GP-Engine
рама ГП-фронт
рама ГП-задний
GP-трансмиссия GP-трансмиссия
Handrail GP
HICH GICH GP-ARTICALCULL & OSC

СКРЕБОК GP-БАРАБАН С ПОДКЛАДКОЙ
СКРЕБОК GP-ГЛАДКИЙ БАРАБАН
ЩИТ GP-МОТОРНОГО ОТСЕКА
СТУПЕНЬ GP

Тормозная система
Lines GP-Tromake & Shift
Рулевое управление
Control GP-рулевое управление
Цилиндр и MTG GP-рулевое управление
Рулевая ГП-рулевое управление
Линии GP-рулевое управление
Линии GP-рулевого цилиндра
Насос и MTG GP-рулевое управление

гидравлическая система
цилиндр GP-гидравлический
Filter & MTG GP-гидравлический
Гидравлический AR
Гидравлический AR-вспомогательный
линии GP-вспомогательный гидравлический
линии GP-Blade
линии GP-фильтр
линии GP-гидравлический масляный охладитель
ВЕНТИЛЯТОР
ДВИГАТЕЛЬ GP-ПОРШЕНЬ
НАСОС И MTG GP-ПОРШЕНЬ И ШЕСТЕРНЯ
НАСОС GP-ШЕСТЕРНЯ
НАСОС GP-ПОРШЕНЬ
ВРАЩАЮЩИЙСЯ GP-МОТОР
БАК И MTG GP-ГИДРАВЛИЧЕСКИЙ
БАК GP-ГИДРАВЛИЧЕСКИЙ 9 МАССОВЫЙ
GP-КЛАПАН КЛАПАН И MTG GP-CONTROL
КЛАПАН GP-БАЙПАС
КЛАПАН GP-CONTROL
КЛАПАН GP-ПРОМЫВКИ

ИНСТРУМЕНТЫ
ОТВАЛ AR
ОТВАЛ GP-LEVELING

Вибрационная система

ГП-поддержка и вибрация
Жилье ГП-эксцентриковый вес
Гидравлические AR-вибраторы
Линий ГП-вибрация
Мотор и MTG GP-вибрационный насос
насос и MTG GP-вибрационный
вал GP-Excentrical

Операторская станция
аккумулятор GP-хладагент
кондиционер GP
CAB AR
CAB GP
компрессор GP-хладагент
Condenser & MTG GP-хладагент
Condenser GP-инструмент
Control GP-Blade
Control GP-направление и скорость
Control GP -РУЧКА
УПРАВЛЕНИЕ GP-PROPEL
ЦИЛИНДР И MTG GP-TILT
ДВЕРЬ GP-CAB
КАНАЛ GP-CAB ВОЗДУХ
ФИЛЬТР GP-CAB ВОЗДУХ
НАПОЛЬНЫЙ КОВРИК GP-CAB
ДАТЧИК GP-ВИБРАТОРНЫЙ
GP-VIBRATORY
РУЧНАЯ ЗАЩИТА 6M-912 GP-912 GUALIS GUARDIS MTG GP-CAB
ОБОГРЕВАТЕЛЬ GP-CAB
СИГНАЛ GP-ELECTRIC
УСТАНОВКА GP-RADIO
ЛАЙНЕР GP-CAB
ЛИНИИ GP-КОНДИЦИОНЕР ВОЗДУХА
ЛИНИИ GP-ОБОГРЕВАТЕЛЬ
GP-CAB ОБОГРЕВАТЕЛЬ
СОЕДИНЕНИЕ GP
INDOWTOR1 INDOWTOR 9 GP0REARVIEW
Монтаж GP-CAB
Оператор AR
Панель GP-Инструмент
Platform GP-оператор
ROPS GP
ROPS GP-CHARED
Экран GP-SUN
Сиденье и монтаж GP
GP-подвеска
GP-Windowwasher
Visor GP- CAB
WINDOWGP-ДВЕРЬ
WINDOWGP- ЗАДНИЙ
СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ GP-ОКНА
СТЕКЛООЧИСТИТЕЛЬ GP-ОКНА

СЕРВИСНОЕ ОБОРУДОВАНИЕ И ПРИНАДЛЕЖНОСТИ
ПЛЕНКА GP
ПЛЕНКА GP-INTERNATIONAL
ПЛЕНКА GP-U.
