Бульдозер ЧТЗ Б10м технические характеристики

Бульдозер ЧТЗ Б10М предназначен для расчистки территории строительной площадки, путем разрыхления и перемещения грунта 1-4 категории, а также мерзлого грунта и растрескавшихся скальных пород. Агрегат может функционировать в тропическом, умеренном и холодном климате, на высоте 3 км над уровнем моря, в следующем температурном диапазоне – от -50 до +40 градусов Цельсия.

Справляется с разными типами грунта – с легкой глиной, гравием, песком. Поэтому эту спецтехнику используют в горной и лесной промышленности, в гражданском и военном строительстве, в газовой и нефтяной отрасли.

Важно. Компания ДиПи Транс предоставляет в аренду бульдозеры различных моделей. Подробный каталог смотрите по ссылке.

Устройство бульдозера ЧТЗ Б10М

Над устройством агрегата работала команда квалифицированных специалистов Челябинского тракторного завода. Машина получила 10-й тяговый класс. Вся ее силовая часть установлена на амортизационную систему, поэтому удается избежать вибраций и излишнего шума даже при интенсивной работе. За счет этого обеспечивается высокий уровень комфорта водителю. Также имеется свободный доступ к мотору за счет современной компоновки данного отсека (удобство технического обслуживания).

Отвал машины имеет новую форму, поэтому она работает более производительно на грунтах разной плотности по сравнению с другими моделями. Более детальные сведения о каждой узловой группе бульдозера ЧТЗ Б10М представлены ниже.

Двигатель

Установлен ЯМЗ 236HE-51, мощность которого составляет 180 лошадиных сил (132 кВт). Приводится в действие за счет электрического стартера или пускового привода П-23У. Имеет 4 цилиндра с рабочим объемом 14,48 литра. Их диаметр равен 150 мм (это не общий показатель, а отдельный – у каждого цилиндра такой диаметр). Ход поршня составляет 205 мм. Эти показатели позволяют экономно расходовать топливо и развивать скорость до 12,5 км/ч.

Трансмиссия и управление

Оснащена механической трансмиссией на базе трактора Т10М, которая подразумевает использование до 8-ми скоростей при управлении спецтехникой. При этом поворотный механизм регулируется специальным гидросервером.

Также можно заказать бульдозер с гидромеханической трансмиссией. У нее присутствует всего три скорости. Сама коробка переключения передач реверсивная, планетарная. Оба типа трансмиссии имеют повышенный эксплуатационный ресурс. Они легко поддаются ремонту при необходимости и выдерживают большие нагрузки при использовании бульдозера в экстремальных условиях.

Относительно управления – чтобы повернуть агрегат, нужно задействовать бортовые фрикционы с металлокерамическими дисками. Они должны быть замкнутыми постоянно. Тормоза управляются сервированным методом.

Кабина оператора

Бульдозер ЧТЗ Б10М оснащен герметичной кабиной, которая не пропускает влагу. Поэтому можно комфортно находиться в ней даже при сильных атмосферных осадках (дождь, снег). В передней и задней части установлены двойные окна. Они дополнительно защищены металлической решеткой. Это позволяет минимизировать вероятность их поломки даже в условиях непогоды.

Другие удобства для водителя – мягкой кресло, система, защищающая от опрокидывания (называется ROPS-FOPS), отопление «Зенит 8000».

Гидравлика спецтехники и основные технические характеристики

В агрегате установлены гидроцилиндры с длинным ходом штока. Они уменьшают давление на 40% по сравнению со стандартными гидравлическими цилиндрами. А также увеличивают ресурс эксплуатации узла. У водителя бульдозера также есть возможность автоматически управлять скоростью вращения вала и крутящим моментом (бесступенчатым методом). Такая функция стала доступной благодаря специальному гидравлическому трансформатору. Теперь о технических характеристиках спецтехники:

частота вращения	1250 оборотов в минуту
башмак гусеницы	имеет ширину 0,5 мм
клиренс при расположении бульдозера на твердом грунте	0,435 м
емкость топливного бака	300 литров
расход топлива за час работы	28,5 литров
жидкость в гидравлической системе находится под давлением	20 Мпа
общая масса агрегата составляет	15,475 тонн
масса при установке отвала и при полном баке	19,57 тонн
длина с рыхлителем и отвалом	6,867 м

Спецтехника может до оснащаться кирковщиками, сцепкой МПУ/ или ЖП/У, гидравлической ЛТ-лебедкой, отвалом и другим навесным оборудованием. Поэтому считается универсальной машиной, способно выполнять разные задачи с одинаково качественным результатом.

Отвалы могут устанавливаться разные – сферические для погрузки/разгрузки сыпучих материалов, полусферические и прямые, поворотные для выполнения планировочных дорожных работ.

Модификации бульдозера

Специально для слабых грунтов специалисты из ЧТЗ разработали болотоходную модель. Вообще существует более 80-ти модификаций этого бульдозера. Вот наиболее популярные из них — Б-10М.0101-1Е с полусферическим отвалом, Б-10М.0111-1Е с пятикатковой тележкой, Б-10М.0101-ЕН с однозубым рыхлителем, Б10М.0111-ЕР и др.

технические характеристики, габариты, расход топлива, вес, фото, видео

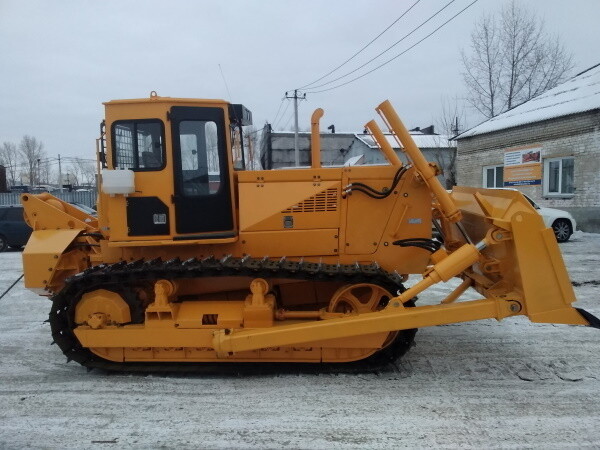

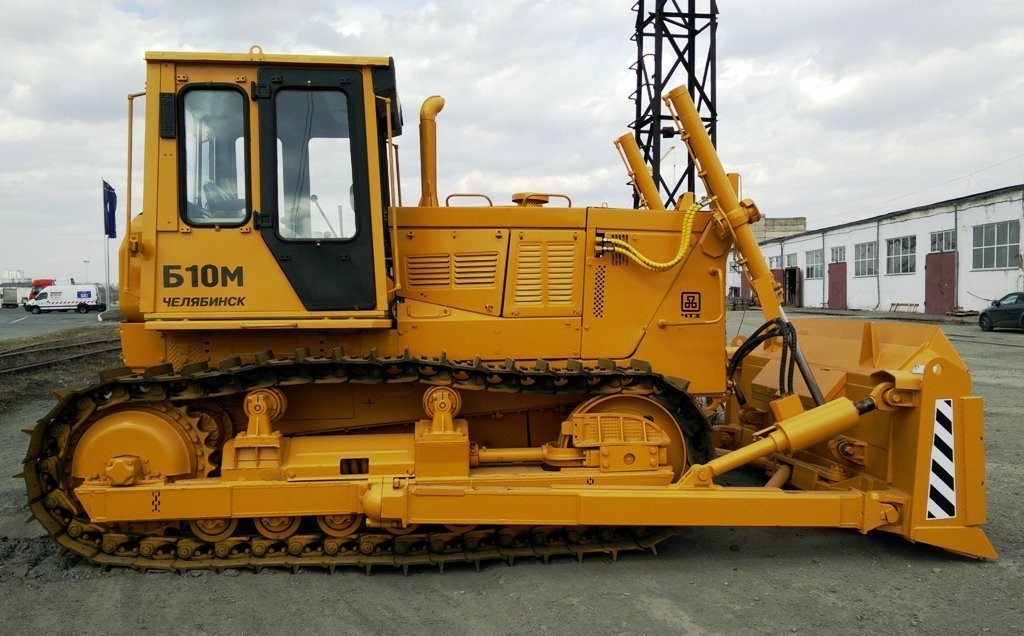

Фото бульдозера Б10М

Ни одна крупная строительная компания не променяла технику специального назначения на лом, лопату и дешевую рабочую силу в целях экономии. Такие виды работ, как копание ям и расчистка территорий лучше выполнять при помощи тракторов или бульдозеров. Это классика жанра, поэтому рассмотрим популярный и известный Б10М.

Чтобы узнать, какие имеет бульдозер Б10М технические характеристики, рассмотрим его более подробно.

Содержание

Назначение

Данную модель выпустил тракторный завод в Челябинске. Рассчитан бульдозер ЧТЗ Б10М на выполнение работы с грунтами I-III категорий без изначального разрыхления, IV категории – с разрыхлением, для работы с горными каменными породами, с промерзлой почвой до 5 градусов ниже нуля. Техника является незаменимым помощником, т.к. может работать в высоком температурном диапазоне – от +45 до -50 градусов, при высоте 3000 м над уровнем моря и в условиях тропиков.

Устройство

Бульдозер Б10М стал лучше своего предшественника, из-за измененной топливной системы и более мощного мотора.

Трактор ДТ 75 и ДТ 54, их преимущества.

Читайте тут про трактор Булат 120.

Двигатель

Двигатель бульдозера Б10М стал мощнее, чем у Б170. При этом сократился расход топлива. Запуск мотора можно осуществлять двумя вариантами: электростартерной системой или специальным пусковым механизмом.

Техника работает на различных видах топлива: на дизеле, керосине или конденсате. Примерный расход топлива у бульдозера Б10М 28,5 л/час.

Трансмиссия

В тракторе ЧТЗ два вида трансмиссии. В одном случае коробка передач механическая, реверсивная, рассчитана на восемь передач. Поворотное устройство управляется при помощи гидросервера. А в другом – гидромеханическая КПП, вид планетарный, три скорости.

Управление

Для быстрого и плавного вхождения в поворот конструкция состоит из бортовых фрикционов, которые находятся в постоянно закрытом состоянии. Диски из металлокерамики. Тормоза ленточного типа, износоустойчивые.

Ходовая система

Тележка с трехточечной подвеской, с подрессоренной балансирной балкой. Гусеницы шарнирные, уплотненные.

Гидросистема

Система раздельноагрегатная с гидронасосом шестеренного вида мощностью 180 л/мин. Оборудована трехзолотниковым четырехпозиционным гидрораспределителем вида Р160.

Кабина оператора

Кабина Б10М

Новая кабина Б10М

У кабины бульдозера Б10М хорошие характеристики. Она прекрасно защищает от нелетной погоды, в ней комфортно и тепло работать. Никакие холода не страшны водителю т.к. мощное отопление. Двойные стеклопакеты спереди и сзади оснащены оградительной решеткой.

Габариты

Пояснение к рисунку о габаритах трактора модели Б10М описаны в таблице 1.

Таблица 1 — Габариты бульдозера Б10М

Гусеничная база (длина), м	2,88
Гусеничная база (ширина), м	1,88
Длина, м	4,29
Ширина, м	2,48
Ширина ковша, м	3,31
Длинна с навесным оборудованием (макс), м	6,76
Высота, м	3,18

Вес бульдозера Б10М: отдельно трактор – 15475 кг, агрегат с механизмами отвала и рыхлителя – 19570 кг.

Технические характеристики

В таблице ниже приведены основные параметры техники.

Таблица 2 — Технические характеристики Бульдозера Б10М

Силовой агрегат	Д-180
Мощность, л. с., кВт	180, 132
Частота вращения, об/мин.	1250
Коэффициент крутящего момента, %	25
Бак, л	300
Давление жидкости в гидросистеме, МПа	20
Скорость, км/час	10,38
Дорожный просвет, м	0,435
Колея, м	1,88

Информацию о новой спецтехнике данной модели можно узнать из буклета.

Модификации

В связи с разными видами отвалов есть различные комплектации: с прямым отвалом (тип В), поворотным (тип Д), сферическим (тип К) и полусферическим (тип Е, Е1). Дорожные и планировочные работы производятся с помощью отвалов поворотного типа. Сферический подходит для работ с сыпучими материалами. Полусферический удобнее в использовании, чем прямой из-за своей формы.

Все модификации бульдозеров выполняют те же функции, что и базовая модель, но у некоторых есть свои особенности:

1. Бульдозер Б10М. 0111-1Е. Этот тип целесообразно использовать при планировке строительных площадок, для рытья котлованов, для засыпания оврагов и траншей.
2. Бульдозер Б10М.0101-ЕН. Может легко и аккуратно справиться со снятием верхнего плодородного слоя почвы, с разработкой карьеров, при создании насыпей.
3. Бульдозер Б10М.0001-ЕН. Выполняет те же функции, что и предыдущий, а так же расчищает дороги от снега и заносов.
4. Бульдозер Б10М.0111-ЕН. Применяется в сельском хозяйстве, в нефтяной и газовой промышленности, в коммунальных службах.
5. Бульдозер Б10М.0111-ЕР. Чаще используется коммунальными службами для уборки снега и мусора.

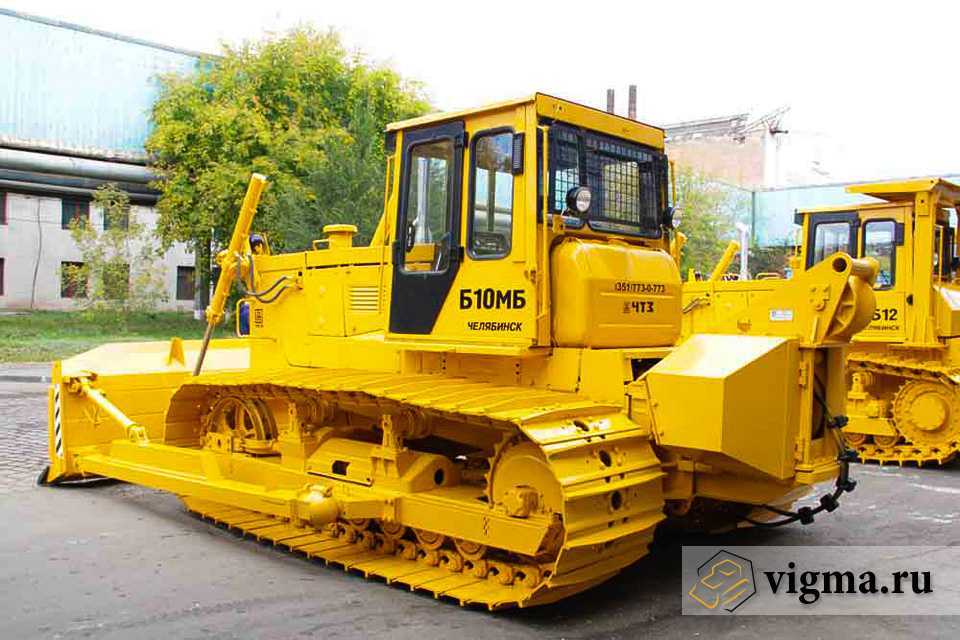

6. Бульдозер Б10МБ.0121-2В4. Еще называется «болотоход». Вариант при работе с мягкой и рыхлой землей, на болотах, на оледенелой земле.

Технические характеристики в модификациях схожи.

Таблица 3 — Технические характеристики модификаций Б10М

Силовой агрегат	Д-180
Система пуска двигателя	П-23У
Мощность, кВт	132
Расход горючего, г/кВт	218
Объем бака, л	310
КПП	механическая
Ширина башмака гусеницы, м	5
Дорожный просвет, м	4,35
Масса базы, кг	15475
Масса с оборудованием, кг	19905

Руководство по эксплуатации Б10М можно посмотреть по этой ссылке.

Уралец: описание, особенности, преимущества, цены, видео, отзывы.

Узнайте больше о тракторе МТЗ 80.

Смотрите здесь про трактор Т25 новейшее интересное видео.

Вывод

Техника стала мощнее, т.к. уменьшилось давление в цилиндрах и увеличился резерв. Увеличилась скорость и точность. Продуктивность повысилась на 20% из-за нового строения отвала.

Видео

На видео представлена данная модель бульдозера в работе.

технические характеристики, описание, размеры и отзывы

Отечественный бульдозер Б10М относится к десятому тяговому разряду, выпускается на Челябинском комбинате по производству тракторов (ЧТЗ). Машина создана на базе Т10М того же производителя, оснащена простой и надежной трансмиссией с гидравликой и механикой. Несколько модификаций (в том числе и болотная) расширяют область применения агрегата.

Трактор удобен в эксплуатации, конструкция рассчитана на максимально возможную вибрацию. Это достигается за счет установки силового агрегата на амортизатор. Смазочные детали трансмиссии и гидропривода управления совместимы с аналогичными элементами предшественника, что значительно упрощает обслуживание и эксплуатацию.

общая информация

Бульдозер Б10М оснащен гусеницами из прочной стали, которые закреплены на специальном болтовом креплении. Ходовые элементы прочные, легко заменяемые, в подшипниках скольжения опорного ролика комплектующие выполнены из бронзы. Срок службы оборудования дополнительно увеличивает уплотнение Duo Cone самостоятельного типа. На рессорах установлена ​​жесткая уравновешивающая балка.

Техника применяется в различных отраслях промышленности, работает с различными грунтами до третьей категории (песок, гравий, суглинок, глина). Если почва разрыхлена, трактор справится с покрытием четвертого класса (тяжелая глина, мерзлый грунт).

Бульдозер Б10М, характеристики которого приведены ниже, подходит для ликвидации крупных снежков, не боится перепадов температур в диапазоне от -50 до +40 градусов. Ему не страшна чрезмерная влажность, пыль, высокогорные условия.

Характеристики базового плана

Представленный агрегат выпускается с двумя типами двигателей, характеристики которых различаются несущественно. Прежде чем купить ту или иную модификацию, следует ознакомиться с нюансами моторов, что позволит подобрать оптимальный вариант для эксплуатации.

Итак, рассмотрим бульдозер Б10М, технические характеристики которого указаны в таблице.

Т 10М-000	Т 10М-6000
Силовая установка: Д-180	Двигатель: ЯМЗ-326Н-3
Устройство баллонов – четыре, расположенных в ряд	Шесть штук (расположены V-образно)
Мощность – 180	190
Количество оборотов в минуту 1250	1800
Расход топлива на 100 км – 16 литров	16,2 л
Пуск агрегата – стартер	Аналогично
Фильтрация – центробежная с бумажным элементом	то же

Двигатель ЯМЗ мощнее и легче заводится, но расход топлива выше. Этот тип мотора в эксплуатации дороже, ремонт и монтаж выполнить сложнее.

Другая информация

Бульдозер Б10М комплектуется стандартной механической коробкой передач (три скорости, планетарного типа с реверсом). Крутящий момент обеспечивает редуктор с цилиндрическими шестернями (двухступенчатое исполнение), суммарное передаточное значение 14,7. Основной механизм ходовой части — зубчатый узел с секторами. Ступицы монтируются с помощью шлицевого запирания.

В рассматриваемом тракторе установлена ​​жесткая рама из металла. Из основных достоинств в нем можно отметить отличный круговой обзор. К другим особенностям рабочего места можно отнести следующее:

• Имеется система обогрева с несколькими режимами, что позволяет комфортно работать на северных территориях.
• В некоторых моделях для экстремально низких температур доступен дополнительный масляный нагреватель.
• Сиденье водителя выполнено по типу PILOT (удобное, с защитой от вибрации).

По специальному заказу возможна установка специальной внешней защиты водителя от падения обрабатываемых материалов, что имеет немаловажное значение при рубке леса, строительных работах.

Оборудование

Бульдозер Б10М, технические характеристики которого позволяют установить лебедку, способен работать при следующих условиях:

• Выполнять буксировочные манипуляции, что удобно при прокладке элементов внутригрунтовые коммуникации.
• Проведение ликвидации засоров и засоров.
• Используется для рубки деревьев и других подобных операций.
• Участие в восстановлении железнодорожного движения.

Управление координируется дополнительными рычагами, установленными в кабине. Специальная гидравлика не оказывает чрезмерного усилия при включении/выключении лебедки.

Характеристики силовой установки

Бульдозер Б10М с двигателем ЯМЗ-326Н-3 имеет следующие показатели:

• Трансмиссия чисто механическая.
• Общее количество опорных катков — семь.
• Двигатель запускается электростартером.
• Подъемное маятниковое устройство приводится в действие в задней части.
• Спереди навесной прямой неповоротный вал (тип “В”).

Визуально бульдозер Б10М отличается от своего предшественника только наличием навесного оборудования, входящего в стандартную компоновку.

Отзывы

Как свидетельствуют отзывы владельцев рассматриваемой техники, бульдозер Б10М за всю историю своего существования зарекомендовал себя только с положительной стороны, что еще больше доказывает его популярность в различных сферах строительства и промышленности. Стоимость зарубежных аналогов, которые по производительности не превосходят агрегат челябинского производства (за некоторыми исключениями), выше в 2-2,5 раза. При этом сложность ремонта трактора в разы ниже, а запчасти на бульдозер Б10М дешевле.

При правильном обслуживании этого оборудования, независимо от работающей силовой установки, оно будет работать на соответствующем уровне. Главное помнить, что б/у агрегат следует тщательно проверить на исправность гидравлики и элементов, которые связаны с основным функционалом машины.

Заключение

Купить новый бульдозер 10 класса с двигателем Д-180, МКПП и шестивагонной тележкой можно в лизинг, что удобно для небольших строительных фирм и частных предпринимателей. Техника с полусферическим отвалом, высокоходовыми гидроцилиндрами, жестким прицепным устройством и пусковым стартером востребована в различных отраслях народного хозяйства и применима в различных климатических районах.
