Четырехосный урал – Грузовой автомобиль УРАЛ 532301: характеристики

Грузовой автомобиль УРАЛ 532301: характеристики

Наряду с трехосными капотными вездеходами УРАЛ-4320, автозавод в Миассе вот уже несколько лет выпускает бескапотные автомобили УРАЛ-532301 с колесной формулой 8х8. С одной из таких машин мы свели короткое знакомство во время поездки на АЗ “УРАЛ”. К разработке такого автомобиля приступили еще в конце 60-х годов, однако первый образец полноприводный 4-х осник УРАЛ-395 появился только в 1972 году. Дальнейшая судьба машины оказалась очень сложной. Для нее требовалась бескапотная кабина и силовой агрегат, ни то, ни другое серийно не выпускалось. Соответственно разработка попала в “долгий ящик”.

С приходом рынка завод получил возможность самостоятельно решать что выпускать, а что нет, а расширение модельного ряда стало одним из важнейших факторов выживания в конкурентной борьбе. И старая разработка оказалась очень уместной, став основой УРАЛ-5323. При его проектировании перед конструкторскими службами завода стояла задача: создать новый полноприводный автомобиль с грузоподъемностью, увеличенной до 9-10 тонн за счет применения четырехосной схемы при достижении максимальной проходимости. На первых экспериментальных образцах 4-х осника стоял опытный 10-ти цилиндровый V-образный двигатель ЯМЗ-741, который проектировался для КамАЗа.

При втором рождении машина получила серийную камскую “восьмерку”, правда, в наддувном варианте КамАЗ-740.3, развивавшую 260 “лошадей”, и камскую же кабину. Ей и был присвоен индекс УРАЛ-5323. В начале 90-х годов этот автомобиль изготавливался малыми партиями. Пожар на моторном заводе в Набережных Челнах в 1993 году внес свои коррективы. Четырехосный “УРАЛ” стал комплектоваться наддувным ЯМЗ-238Б с 8-ми ступенчатой коробкой передач ЯМЗ-238М. Быстрое решение проблемы силового агрегата стимулировалось тем, что эксплуатация таких автомобилей в районах со слаборазвитой дорожной сетью и военными выявила солидный спрос.

Тормозом для увеличения выпуска УРАЛ-5323 стала кабина – камазовская оказалась не самой подходящей для уральской машины. СП IVECO-УралАЗ, созданное в 1994 году, проблему кабины для УРАЛ-5323 решило, и производство автомобиля 8х8 стало конвейерным. Правда, автомобили 2000 года могли иметь только короткую кабину, но с 2001 года в производство пошли машины с кабиной, имеющей спальное место. Именно такой автомобиль – УРАЛ-532301 – был предоставлен на редакционный тест руководством АЗ “УРАЛ”. Это бортовой автомобиль грузоподъемностью 10 тонн, способный работать в составе автопоезда полной массой до 34 тонн.

Одновременно со стандартной машиной нам удалось попробовать и спортивный вариант уральской 4-х осник, предназначенный для соревнований по трак-триалу. Кстати, этот автомобиль стал Чемпионом Европы в 2002 году в категории С5. Итак, на улице -35oС, но это даже интереснее, поскольку согласно паспортным данным “УРАЛы” могут эксплуатироваться при температуре от -50 до +50oС и в районах, расположенных на высоте до 4000 метров над уровнем моря. Заводится автомобиль без проблем, поскольку оснащен предпусковым подогревателем ПЖД-30. А вот размещение его блока управления под радиаторной решеткой вызвало бурные споры.

Одним такое решение нравится, другим нет. Первым нравится, что в промерзшую кабину залезать не надо, вторые считают, что даже в такой кабине теплее, чем на улице. Мы же приходим к простому убеждению: это вопрос вкуса. УРАЛ-5323 с основной серийной моделью завода УРАЛ-4320 унифицирован примерно на три четверти, а с перспективными УРАЛ-6361 почти на 90%. Это намного упрощает потребителям решение вопросов ремонта и обслуживания. Кабина СП IVECO-УралАЗ органично вписывается в экстерьер УРАЛ-532301. Она хорошо смотрится даже на трак-триаловской машине, обвешанной каркасом безопасности. И на том, и на другом автомобиле установлены дневные кабины.

Благодаря подвесной нижней ступеньке вход в кабину серийной машины довольно удобен. На спортивной версии такой ступеньки нет. Регулируемое водительское сиденье стандартного автомобиля имеет пневмоподрессоривание. Регулируется и рулевая колонка. В отличие от многих отечественных грузовиков, рулевое колесо удобно и по своему диаметру и толщине обода. Удачно расположены рукоятки замков дверей и стекло-подъемника. Во всяком случае, чтобы добраться до них не нужно просовывать руку между нижней подушкой сиденья и внутренней панелью двери.

Панель с достаточно лаконичной комбинацией приборов – как на импортной технике, правда, не новейшей. Она удобнее и выглядит лучше тех, что имеются в отечественных грузовиках. И вообще, в кабине сразу прослеживается привязка к импортной технологии: интерьер скромнее, чем у современных импортных машин, но гораздо лучше, чем у отечественных. Рычаг управления коробкой передач, на наш взгляд, длинноват, хотя расположен удобно. Можно даже положить на него руку для отдыха. Ходы на рычаге как раз то, что надо – и не очень короткие, и не очень длинные. Да и выборка достаточно точная для интенсивной работы передачами на неровной дороге.

Порадовало отопление салона: за бортом -35oС, а в кабине приходится теплую куртку снимать, иначе запаришься. Интерьер трак-триаловского УРАЛ-532301 подготовлен под спорт. Анатомические сиденья Sparco типа “ковш” нерегулируемые, и жестко выставлены под водителя и снабжены ремнями безопасности “Пилот”. Панель приборов дополнена продольным и поперечным креномерами. Кроме того, в салоне установлено переговорное устройство для общения между членами экипажа во время соревнований и всякие мелкие приспособления в соответствии со спортивными техническими требованиями.

На стандартном 4-х оснике установлен дизель с турбонаддувом ЯМЗ-238Б Euro-1 мощностью 300 “лошадей”. Сегодня предусмотрена также установка двигателя ЯМЗ-236НЕ2, отвечающего уже стандарту Euro-2. В трансмиссии с 8-ми ступенчатой коробкой ЯМЗ-238М работает двухступенчатая усиленная раздаточная коробка. Для монтажа спецоборудования на шасси четырехосного уральского полноприводника предусматривается возможность установки коробок отбора мощности, как на коробке передач, так и на раздаточной коробке. Шины ОИ-25 размером 14.00-20 с регулируемым давлением великолепно зарекомендовали себя за десятилетия работы на “УРАЛе”. Они идут на автомобили полной массой около 22 тонн, а на более тяжелые машины полной массой 26 тонн устанавливаются шины Кама-1260 размером 425/85R21.

Система регулирования давления воздуха в шинах позволяет изменять его во всех колесах сразу или отдельно в колесах передней и задней тележек в интервале от 0,1 до 0,54 МПа. Во время теста разница в движении на шинах накачанных и приспущенных ощущалась вполне реально. Серийный автомобиль без снижения давления по снежной целине шел немного быстрее, а от сильной тряски спасало водительское кресло с пневмоподвеской и оригинальная конструкция подвесок. У спортивной версии при снижении давления в шинах прыти становилось заметно меньше, но зато плавность хода… Ощущение такое, что передвигаешься на большом, большом легковом автомобиле.

Единственно, что было неприятно, так это звуковая сигнализация о работе системы регулирования на спортивном “УРАЛе”. Во всяком случае, забыть ее отключить будет просто невозможно. Помянув плавность хода, нужно рассказать и о подвеске четырехосного автомобиля. Она здесь балансирная не только на задней, но и на передней тележке. Конструкция передней балансирной подвески несколько сложнее, чем раздельные пары рессор для каждого моста, характерные для большинства четырехосных машин других автостроителей (например, КамАЗ-6550 или МЗКТ-6515).

Но при этом балансиры дают равномерную нагрузку на грунт, обеспечивают меньшие перемещения рамы при переезде крупных неровностей, имеют большие хода и лучше приспосабливаются к неровностям грунта. Достоинства передней балансирной подвески хорошо ощущались во время движения по специальной испытательной трассе, проложенной рядом с автозаводом. Автомобиль, плавно перекатываясь, преодолевал все неровности. Приятно удивило, насколько легким оказалось рулевое управление таких тяжелых машин. Конечно, оно снабжено гидроусилителем. Как впрочем, и рулевое управление четырехосных МЗКТ или даже Scania, но усилие на руле УРАЛ-532301 оказалось гораздо меньше.

Еще один оригинальный узел этого автомобиля – рама. Она на УРАЛ-532301, в отличие от традиционных лонжеронов трехосных автомобилей “УРАЛ”, выполнена из профиля постоянной высоты. На автомобилях и шасси полной массой 22 тонны усилители установлены только в зоне балансирных тележек, а на 26-ти тонных машинах для обеспечения необходимой прочности в лонжероны установлен сплошной усилитель. Левый и правый лонжероны связаны между собой трубчатыми поперечинами.

Такая конструкция, по словам начальника КБ четырехосных автомобилей Управления главного конструктора НТЦ ОАО АЗ “УРАЛ” В.Дмитриева, обеспечивает исключительно надежную работу рамы в любых условиях, в том числе при переезде рвов шириной до 1,2 метра и преодолении вертикальных стенок высотой до 0,55 метра. Четырехосный полноприводный УРАЛ-532301 традиционно для уральских машин оснащается лебедкой с тяговым усилием 7-9 тонн с рабочей длиной троса 60 метров и с выдачей его назад. Сейчас автомобиль активно обрастает разными вариантами и модификациями. В частности, уже есть первый (пока единственный) образец вахтового автобуса на его базе.

Это штабной автомобиль трак-триаловской команды ОАО АЗ “УРАЛ”. Разумеется, находясь в гостях, мы не могли выполнить обычные для нашей тест-команды замеры. Именно поэтому статья идет в рубрике “Блицтест”. В дальнейшем мы постараемся получить независимые характеристики машины на полигоне 21 НИИИ. А пока поделимся субъективными впечатлениями. УРАЛ-532301 понравился. Есть в нем свои недостатки и свои достоинства, но в целом – очень хороший автомобиль.

©. Автор фотографий: Vitaly V Kuzmin, Boristal.

Оцените статью: Поделитесь с друзьями!

truck-auto.info

Многоножка из Миасса (Урал-532301) – Основные средства

М. Раллиев, фото автора

Наряду с трехосными капотными вездеходами «Урал»-4320, автозавод в Миассе вот уже несколько лет выпускает бескапотные автомобили «Урал»-532301 с колесной формулой 8х8. С одной из таких машин мы свели короткое знакомство во время поездки на АЗ «Урал».

К разработке такого автомобиля приступили еще в конце 60-х годов, однако первый образец полноприводной четырехоски «Урал»-395 появился только в 1972 г. Дальнейшая судьба машины оказалась очень сложной. Для нее требовалась бескапотная кабина и силовой агрегат, ни то, ни другое серийно не выпускалось. Соответственно разработка попала в «долгий ящик».

С приходом рынка завод получил возможность самостоятельно решать что выпускать, а что нет, а расширение модельного ряда стало одним из важнейших факторов выживания в конкурентной борьбе. И старая разработка оказалась очень уместной, став основой «Урал»-5323. При его проектировании перед конструкторскими службами завода стояла задача: создать новый полноприводный автомобиль с грузоподъемностью, увеличенной до 9 – 10 т за счет применения четырехосной схемы при достижении максимальной проходимости.

У серийного автомобиля нет защиты силового агрегата

На первых экспериментальных образцах четырехосника стоял опытный десятицилиндровый V-образный двигатель ЯМЗ-741, который проектировался для КамАЗа. При втором рождении машина получила серийную камскую «восьмерку», правда, в наддувном варианте КамАЗ-740.3, развивавшую 260 л.с., и камскую же кабину. Ей и был присвоен индекс «Урал»-5323. В начале 90-х годов этот автомобиль изготавливался малыми партиями.

Пожар на моторном заводе в Набережных Челнах в 1993 г. внес свои коррективы. Четырехосный «Урал» стал комплектоваться наддувным ЯМЗ-238Б с восьмиступенчатой коробкой передач ЯМЗ-238М. Быстрое решение проблемы силового агрегата стимулировалось тем, что эксплуатация таких автомобилей в районах со слаборазвитой дорожной сетью и военными выявила солидный спрос.

Тормозом для увеличения выпуска «Урал»-5323 стала кабина – камазовская оказалась не самой подходящей для уральской машины. СП IVECO-УралАЗ, созданное в 1994 г., проблему кабины для «Урал»-5323 решило, и производство автомобиля 8х8 стало конвейерным. Правда, автомобили 2000 г. могли иметь только короткую кабину, но с 2001 г. в производство пошли машины с кабиной, имеющей спальное место.

Владимир Дмитриев – начальник КБ четырёхосных автомобилей АЗ «Урал»

Именно такой автомобиль – «Урал»-532301 – был предоставлен на редакционный тест руководством АЗ «Урал». Это бортовой автомобиль грузоподъемностью 10 т, способный работать в составе автопоезда полной массой до 34 т. Одновременно со стандартной машиной нам удалось попробовать и спортивный вариант уральской четырехоски, предназначенный для соревнований по трак-триалу. Кстати, этот автомобиль стал Чемпионом Европы в 2002 г. в категории С5.

Итак, на улице –35оС, но это даже интереснее, поскольку согласно паспортным данным «Уралы» могут эксплуатироваться при температуре от –50 до +50°С и в районах, расположенных на высоте до 4 000 м над уровнем моря. Заводится автомобиль без проблем, поскольку оснащен предпусковым подогревателем ПЖД-30. А вот размещение его блока управления под радиаторной решеткой вызвало бурные споры. Одним такое решение нравится, другим нет. Первым нравится, что в промерзшую кабину залезать не надо, вторые считают, что даже в такой кабине теплее, чем на улице. Мы же приходим к простому убеждению: это вопрос вкуса.

Регулируемая рулевая колонка

«Урал»-5323 с основной серийной моделью завода «Урал»-4320 унифицирован примерно на три четверти, а с перспективными «Урал»-6361 почти на 90%. Это намного упрощает потребителям решение вопросов ремонта и обслуживания.

Кабина СП IVECO-УралАЗ органично вписывается в экстерьер «Урал»-532301. Она хорошо смотрится даже на трак-триаловской машине, обвешанной каркасом безопасности. И на том, и на другом автомобиле установлены дневные кабины. Благодаря подвесной нижней ступеньке вход в кабину серийной машины довольно удобен. На спортивной версии такой ступеньки нет. Регулируемое водительское сиденье стандартного автомобиля имеет пневмоподрессоривание. Регулируется и рулевая колонка.

В отличие от многих отечественных грузовиков, рулевое колесо удобно и по своему диаметру и толщине обода. Удачно расположены рукоятки замков дверей и стеклоподъемника. Во всяком случае, чтобы добраться до них не нужно просовывать руку между нижней подушкой сиденья и внутренней панелью двери.

И инструмент, и аккумуляторы надежно защищены

Панель с достаточно лаконичной комбинацией приборов – как на импортной технике, правда, не новейшей. Она удобнее и выглядит лучше тех, что имеются в отечественных грузовиках. И вообще, в кабине сразу прослеживается привязка к импортной технологии: интерьер скромнее, чем у современных импортных машин, но гораздо лучше, чем у отечественных.

Рычаг управления коробкой передач, на наш взгляд, длинноват, хотя расположен удобно. Можно даже положить на него руку для отдыха. Ходы на рычаге как раз то, что надо – и не очень короткие, и не очень длинные. Да и выборка достаточно точная для интенсивной работы передачами на неровной дороге. Порадовало отопление салона: за бортом –35°С, а в кабине приходится теплую куртку снимать, иначе запаришься.

Интерьер трак-триаловского «Урал»-532301 подготовлен под спорт. Анатомические сиденья Sparco типа «ковш» нерегулируемые, и жестко выставлены под водителя и снабжены ремнями безопасности «Пилот». Панель приборов дополнена продольным и поперечным креномерами. Кроме того, в салоне установлено переговорное устройство для общения между членами экипажа во время соревнований и всякие мелкие приспособления в соответствии со спортивными техническими требованиями.

Задок «Урала» смотрится весьма современно

На стандартном четырехоснике установлен дизель с турбонаддувом ЯМЗ-238Б Euro-1 мощностью 300 л.с. Сегодня предусмотрена также установка двигателя ЯМЗ-236НЕ2, отвечающего уже стандарту Euro2. В трансмиссии с 8-ступенчатой коробкой ЯМЗ-238М работает двухступенчатая усиленная раздаточная коробка. Для монтажа спецоборудования на шасси четырехосного уральского полноприводника предусматривается возможность установки коробок отбора мощности, как на коробке передач, так и на раздаточной коробке.

Шины ОИ-25 размером 14.00-20 с регулируемым давлением великолепно зарекомендовали себя за десятилетия работы на «Урале». Они идут на автомобили полной массой около 22 т, а на более тяжелые машины полной массой 26 т устанавливаются шины Кама-1260 размером 425/85R21. Система регулирования давления воздуха в шинах позволяет изменять его во всех колесах сразу или отдельно в колесах передней и задней тележек в интервале от 0,1 до 0,54 МПа.

Во время теста разница в движении на шинах накачанных и приспущенных ощущалась вполне реально.

Доступ к агрегатам под радиаторной решеткой вполне свободный

Серийный автомобиль без снижения давления по снежной целине шел немного быстрее, а от сильной тряски спасало водительское кресло с пневмоподвеской и оригинальная конструкция подвесок. У спортивной версии при снижении давления в шинах прыти становилось заметно меньше, но зато плавность хода... Ощущение такое, что передвигаешься на большом, большом легковом автомобиле. Единственно, что было неприятно, так это звуковая сигнализация о работе системы регулирования на спортивном «Урале». Во всяком случае, забыть ее отключить будет просто невозможно.

Помянув плавность хода, нужно рассказать и о подвеске четырехосного автомобиля. Она здесь балансирная не только на задней, но и на передней тележке. Конструкция передней балансирной подвески несколько сложнее, чем раздельные пары рессор для каждого моста, характерные для большинства четырехосных машин других автостроителей (например, КамАЗ-6550 или МЗКТ-6515). Но при этом балансиры дают равномерную нагрузку на грунт, обеспечивают меньшие перемещения рамы при переезде крупных неровностей, имеют большие хода и лучше приспосабливаются к неровностям грунта.

Элемент передней балансирной подвески с ручным приводом лебедки

Достоинства передней балансирной подвески хорошо ощущались во время движения по специальной испытательной трассе, проложенной рядом с автозаводом. Автомобиль, плавно перекатываясь, преодолевал все неровности. Приятно удивило, насколько легким оказалось рулевое управление таких тяжелых машин. Конечно, оно снабжено гидроусилителем. Как впрочем, и рулевое управление четырехосных МЗКТ или даже Scania, но усилие на руле «Урал»-532301 оказалось гораздо меньше.

Еще один оригинальный узел этого автомобиля – рама. Она на «Урал»-532301, в отличие от традиционных лонжеронов трехосных автомобилей «Урал», выполнена из профиля постоянной высоты. На автомобилях и шасси полной массой 22 т усилители установлены только в зоне балансирных тележек, а на 26-тонных машинах для обеспечения необходимой прочности в лонжероны установлен сплошной усилитель. Левый и правый лонжероны связаны между собой трубчатыми поперечинами. Такая конструкция, по словам начальника КБ четырехосных автомобилей Управления главного конструктора НТЦ ОАО «АЗ «Урал» Владимира Дмитриева, обеспечивает исключительно надежную работу рамы в любых условиях, в том числе при переезде рвов шириной до 1,2 м и преодолении вертикальных стенок высотой до 0,55 м.

Направляющие троса лебедки

Четырехосный полноприводный «Урал»-532301 традиционно для уральских машин оснащается лебедкой с тяговым усилием 7 – 9 т с рабочей длиной троса 60 м и с выдачей его назад.

Сейчас автомобиль активно обрастает разными вариантами и модификациями. В частности, уже есть первый (пока единственный) образец вахтового автобуса на его базе. Это штабной автомобиль трак-триаловской команды ОАО «АЗ «Урал».

Разумеется, находясь в гостях, мы не могли выполнить обычные для нашей тест-команды замеры. Именно поэтому статья идет в рубрике «Блицтест». В дальнейшем мы постараемся получить независимые характеристики машины на полигоне 21 НИИИ. А пока поделимся субъективными впечатлениями. «Урал»-532301 понравился. Есть в нем свои недостатки и свои достоинства, но в целом – очень хороший автомобиль.


os1.ru

Автомобили военного назначения на шасси «Урал-53236» » Военное обозрение

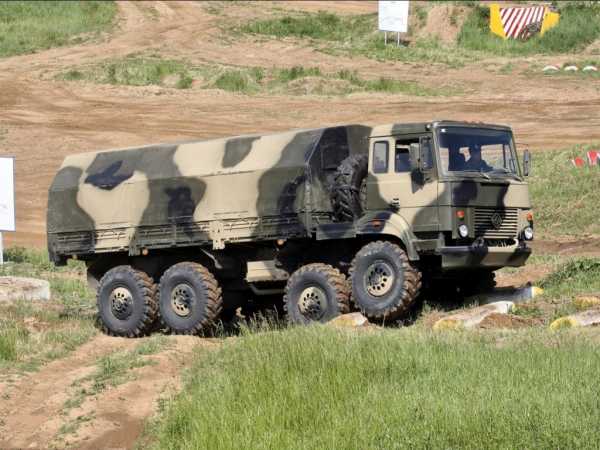

Урал-5332 — грузовой автомобиль повышенной проходимости с колесной формулой 8х8/4, выпускающийся на Уральском автомобильном заводе, расположенном в городе Миассе (Россия), в том числе для использования в частях российской армии в составе унифицированных семейств «Суша» (до 1998 года) и «Мотовоз». Автомобиль построен по компоновочной схеме «кабина над двигателем» (за исключением модификации Урал-532365), которая обеспечивает оптимальное распределение полного веса машины по мостам и максимальное использование габаритов грузовика для размещения на его базе различных платформ и установок при сохранении невысокой снаряженной массы.

Высокая проходимость и плавность хода данного грузового автомобиля достигаются за счет использования двойной балансирной подвески (для передней и задней тележек). Имеющийся объем топлива обеспечивает запас хода до 1000 км, что позволяет автомобилю в совокупности с высокой проходимостью работать вдали от развитой сети автомобильных дорог. Основными потребителями таких грузовиков помимо российских военных являются предприятия лесозаготовительной и нефтегазовой отрасли.


В 1998 году за создание и внедрение в производство серии грузовых автомобилей двойного назначения коллектив работников Уральского автозавода был удостоен государственной премии РФ. В конце 1990-х годов семейство грузовых автомобилей Урал-5323 было принято на вооружение российской армии в составе следующих вариантов: бортовой, многоцелевое шасси для монтажа вооружений, длиннобазовое шасси для установки инженерной техники, седельные тягачи и первый в России грузовой автомобиль Урал-532303 со сварной цельнобронированной кабиной противопульного исполнения.

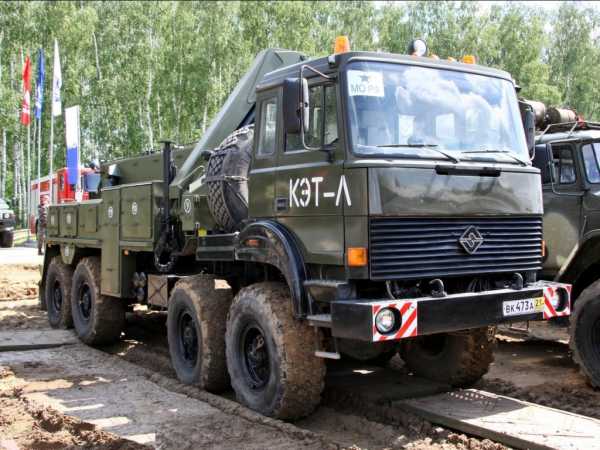

Позднее на основе Урал-5323 были созданы ремонтно-эвакуационная машина РЭМ-КЛ, водомётный автомобиль специального назначения «Лавина-Ураган». Помимо этого шасси Урал-5323 входит в состав некоторых автомобилей военного назначения. В частности речь идет о зенитном пушечно-ракетном комплексе «Панцирь-С1» (опытный образец), зенитно-ракетном комплексе Тор-М1ТА, самоходной гаубицы МСТА-К (опытный образец) и инженерной техники — понтонных парков ПП-91 и ПП-2005.

По информации сайта предприятия изготовителя, данные грузовые автомобили «Урал», благодаря уникальным возможностям: высокой проходимости, способности преодолевать различные препятствия, простоте техобслуживания, могут решать самые разные задачи. Грузовые автомобили в состоянии преодолевать рвы шириной до 1,2 метра, передвигаться по снежной целине глубиной до 1 метра, преодолевать броды глубиной до 1,75 метра, а также переезжать вертикальную стенку высотой до 0,55 метра. При этом производитель гарантирует работу автомобилей при температурах окружающего воздуха от -50 до +50 градусов Цельсия. Помимо всего прочего грузовые автомобили, построенные на шасси Урал-5323, рассчитаны на безгаражное хранение. Совокупность этих характеристик способствует тому, что на шасси «Урал» было установлено несколько сотен видов спецтехники.

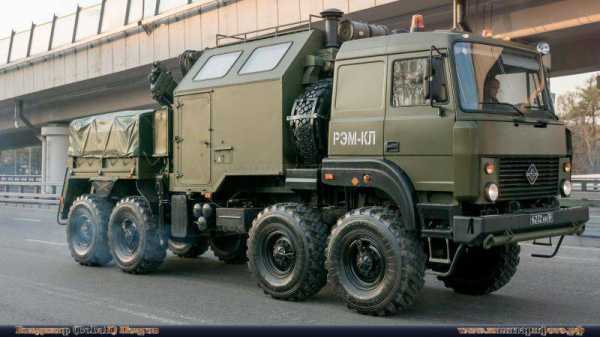

Ремонтно-эвакуационная машина РЭМ-КЛ

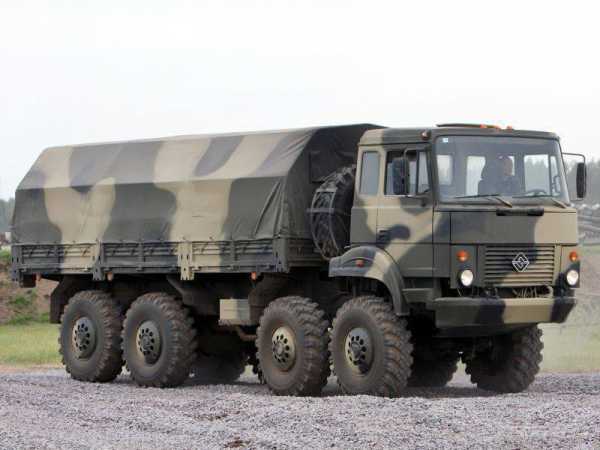

Урал-53236 представляет собой СИВ — специализированное автомобильное шасси с удлиненной колесной базой, предназначенное для монтажа средств инженерного вооружений (СИВ), различных специальных установок, военной техники и кузовов-фургонов при эксплуатации на всех видах дорог и отдельных участках местности. На этом шасси были созданы образцы различной военной техники, в частности ремонтно-эвакуационная колесная машина РЭМ-КЛ.

Данная машина была построена на шасси «Урал-532362-0001042» (колесная формула 8х8). Основное предназначение данной машины — текущий ремонт, оказание помощи водителям в техобслуживании и эвакуации армейской автомобильной техники многоцелевого назначения, военной техники и вооружений на ее базе и автомобилей хозяйственного назначения, полная масса которых не превышает 16 тонн. Для эвакуации армейской автомобильной техники РЭМ-КЛ может использовать штатную лебедку с гидроприводом и такелажным комплектом. Длина троса лебедки составляет 60 метров.

Ремонтно-эвакуационная машина РЭМ-КЛ может транспортировать автотехнику полупогрузкой на специальном устройстве или просто осуществлять ее буксировку на жестких буксирах, буксирных тросах с максимальной скоростью до 30 км/ч по грунтовым дорогам и до 50 км/ч по дорогам с твердым покрытием. Для проведения техобслуживания и оказания помощи военным водителям автомобиль РЭМ-КЛ был оборудован специальным кузовным фургоном, который представляет собой рабочий отсек. В этом отсеке содержится необходимый набор оборудования и специнструмента. Также на машине имеется кран-манипулятор ИМ-95, обладающий максимальной грузоподъемностью до 2,83 тонны и высотой подъема крюка над поверхностью земли 9,8 метра. Для питания установленного на автомобиле специального ремонтного оборудования на нем имеется электрогенератор. Агрегаты и запасные части машин могут разместиться на грузовой платформе. Кузов-фургон автомобиля оснащен фильтровентиляционной установкой и отопителем. Снаряженная масса ремонтно-эвакуационного автомобиля РЭМ-КЛ — 18,3 тонны.

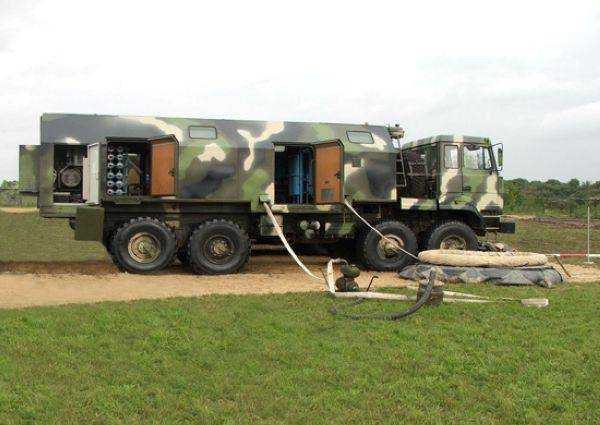

Станция очистки воды СКО-10К на базе «Урала»


На базе четырехосного автомобиля «Урал» была создана и станция очистки воды СКО-10К. Станция очистки воды размещается в кузове-фургоне грузового автомобиля «Урал-532361» с колесной формулой 8х8 и трехместной кабиной. Данные автомобили призваны обеспечить подразделения российской армии качественной питьевой водой и могут использоваться в различных климатических зонах и в любых погодных условиях. Такие станции начали поступать на службу в конце 2011 года. Они призваны заменить устаревшие образцы подобной техники в российских частях, которыми они располагают с 1960-80 годов. Станция предназначена для очистки воды не только от естественных загрязнений, но и отравляющих, бактериальных, радиоактивных и сильнодействующих ядовитых веществ и проведения опреснения воды. Станция включает в свой состав блоки очистки, опреснения и обеззараживания воды, электронасосы, различное вспомогательное оборудование. Производительность по очистке воды до 8-10 м3 в час, по опреснению — до 5 м3 в час.

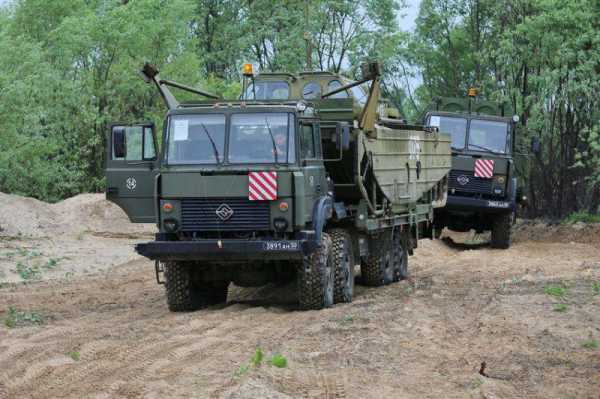

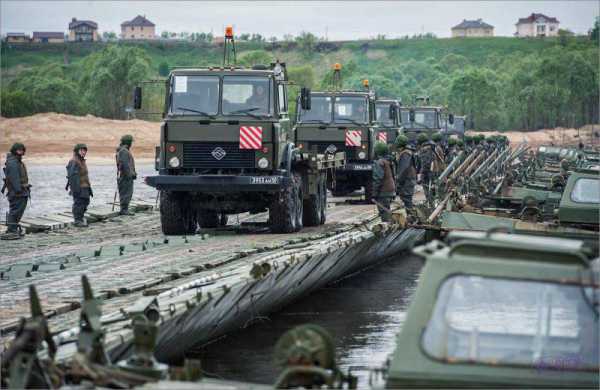

Понтонные парки ПП-91 и ПП-2005

ПП-91 — понтонный парк, который был создан на базе ППС-84. При этом он был уменьшен до батальона и вместо катеров БМК-460 в его составе появились моторные звенья МЗ-235 и буксирно-моторные катера БМК-225. Из материальной части данного понтонного парка могут быть оборудованы мостовые переправы грузоподъемностью 60, 90 и 120 тонн, а также паромные переправы грузоподъемностью от 90 до 360 тонн. Каждый комплект состоит на вооружении понтонно-мостового батальона в составе двух рот. Данный парк пришел в армию на замену понтонных парков ПМП.

Также на вооружении российской армии находится понтонный парк ПП-2005. Он предназначен для устройства паромных и мостовых переправ через водные преграды на путях движения частей российской армии. Данный парк включает в свой состав береговые и речные звенья, моторные звенья МЗ-330, буксирно-моторные катера БМК-225, выстилки и различные вспомогательные комплекты. Комплект данного парка перевозится на специальных понтонных автомобилях на шасси Урал-53236. При помощи данного понтонного парка можно создавать наплывные мосты грузоподъемностью 60-120 тонн, грузоподъемность паромов — 55-190 тонн. Максимальная длина моста из комплекта парка составляет 135-284 метра. Время наводки моста — 30-40 минут. При этом предельные условия эксплуатации ограничиваются следующими условиями — ветровым волнением до 2 баллов и скоростью течения до 3 м/с.

Тактико-технические характеристики шасси Урал-53236:

Производитель — ОАО «Автомобильный завод «Урал».
Класс — грузовой автомобиль повышенной проходимости.
Колесная формула — 8х8.
Габаритные размеры: длина — 9,1 м, ширина — 2,5 м, высота — 3,19 м.
Клиренс — 400 мм.
Эксплуатационная масса — 25 700 кг.
Грузоподъемность — 14 300-14 700 кг.
Двигатели — ЯМЗ-238.
Мощность двигателя — 300 л.с.
Максимальная скорость — 80 км/ч.
Расход топлива при скорости 60 км/ч — 40 литров на 100 км.
Объем топливного бака — 300 +210 литров.

Источники информации:
http://www.arms-expo.ru/news/armed_forces/novoy_avtomobilnoy_tekhnikoy_popolnilis_voyska_zapadnogo_voennogo_okruga
http://www.uralaz.ru
http://stat.mil.ru
http://dic.academic.ru/dic.nsf/ruwiki/1312415

topwar.ru

Секреты советских КБ: экспериментальные Уралы — сухопутные и плавающие

Фото из архива С. Г. Орлова

Мы продолжаем серию публикаций о секретных и малоизвестных разработках советских конструкторских бюро. В прошлый раз мы говорили об экспериментальных вездеходах ГАЗ, теперь же посмотрим, что интересного в 60-80-е годы разрабатывали на «Урале» и сколько проектов так и не дошло до конвейера.

С началом серийного выпуска грузовика Урал-375 Министерство обороны СССР выдало Уральскому автозаводу заказ на проектирование его достойной замены — семейства дизельных машин, включая плавающие версии, которые в целях маскировки и повышения скрытности не должны были отличаться от обычных автомобилей. С 1966 года в соответствии с техническими условиями 21 НИИИ по теме Чадра, их разработкой занималось заводское СКБ под руководством главного конструктора Анатолия Ивановича Титкова. Так последовательно стали появляться опытные сухопутные и плавающие грузовики серии Урал-379/395 и двух семейств Суша, долгое время носившие гриф «совершенно секретно».

Семейство Урал-379/395 (1969 – 1973 гг.)

На Уральском заводе первым в июле 1969 года был собран пятитонный односкатный капотный автомобиль Урал-379Б с доработанной кабиной от гражданского Урала-377. В ноябре появился бескапотный вариант Урал-379А со стеклопластиковой кабиной, полностью разработанной и изготовленной в Миассе. Обе машины оснащались опытным 200-сильным дизелем Урал-2Э640 V8 и цельнометаллическими кузовами с ровным полом.

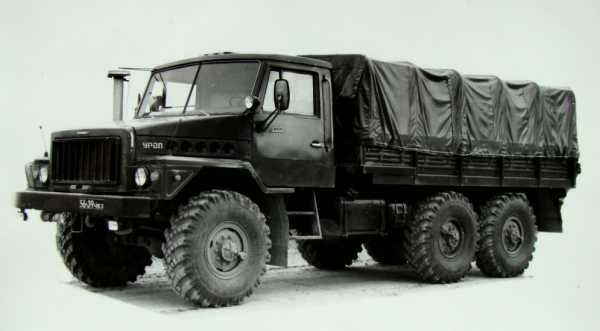

Опытный пятитонный капотный «Урал-379Б». 1969 год (из архива 21 НИИЦ)

Макетный образец Урал-379Б с гражданской кабиной (из архива автора)

Автомобиль Урал-379А с пластиковой кабиной (из архива В. Дмитриева)

Испытания грузовиков Урал-379А и Урал-379Б. 1970 год (из архива В. Дмитриева)


Сравнительные заводские испытания трехосных автомобилей доказали концептуальное превосходство второй версии, но военные потребовали оснастить ее более прочной стальной кабиной. Она появилась только в 1972-м, но после очередных испытаний обновленный грузовик практического развития не получил.


Урал-379А с цельнометаллической кабиной. 1972 год (из архива 21 НИИЦ)


Параллельно на заводе разрабатывали четырехосный 8,5-тонный автомобиль Урал-395 с армейской цельнометаллической кабиной над двигателем и опытным мотором ЯМЗ-741 V10 мощностью 260 л. с., созданным для будущего поколения Камазов. Его испытания продолжались до конца 1973 года. Главной же заслугой обеих опытных сухопутных машин стало создание на их базе экспериментальных плавающих грузовиков, не имевших иностранных аналогов.

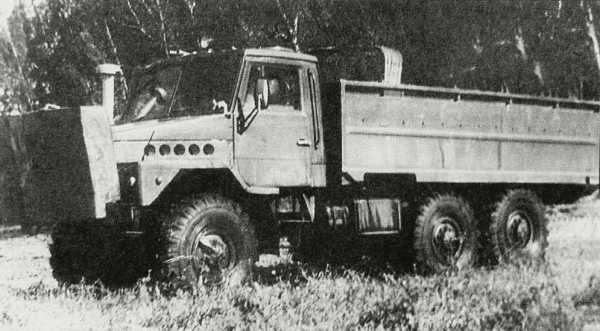

Бескапотный грузовик Урал-395 с двигателем V10. 1972 год (из архива 21 НИИЦ)

Испытания 260-сильного грузовика Урал-395 (из архива С. Орлова)

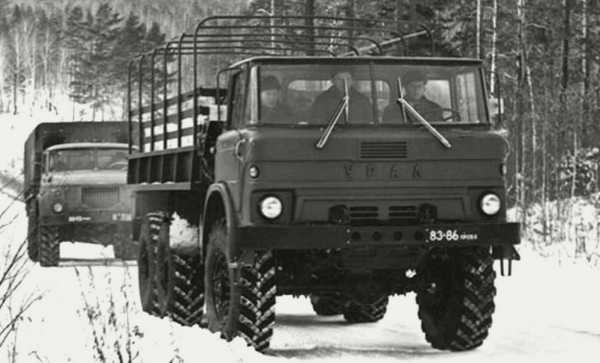

Зимние полигонные испытания автомобиля Урал-395 (из архива 21 НИИЦ)


Самой интересной и строго засекреченной страницей истории военных грузовиков марки Урал стал короткий период разработки и испытаний армейских амфибий, внешне не привлекавших к себе особого внимания, но способных вплавь форсировать реки и небольшие водоемы. Проектирование и изготовление первых уникальных плавающих версий относится к началу 1970-х годов, когда их основой стали опытные трех- и четырехосные автомобили Урал-379 и Урал-395. Их водоплавающие версии, получившие неофициальные обозначения Урал-379П и Урал-395П, были приспособлены к доставке по воде грузов массой 4–7 т и могли развивать скорость на плаву 4–6 км/ч.

На этих амфибиях впервые в мире был реализован принцип использования обычного военного грузовика, на котором при минимальных доработках монтировали два гребных винта, расположенных под задней частью кузова. Плавучесть им обеспечивали объемные герметизированные кабины и вместительные цельнометаллические кузова с высокими неоткидными бортами. При движении на плаву дополнительное тяговое усилие создавали вращавшиеся колеса с высоким протектором шин. Для облегчения выхода на мокрый песчаный и илистый берег служили лебедка и централизованная система, на ходу снижавшая внутреннее давление воздуха во всех шинах.


Урал-379П в сухопутном транспортном положении. 1972 год (из архива 21 НИИЦ)

Уникальный Урал-379П, подготовленный для плавания (из архива 21 НИИЦ)

Четырехосный Урал-395П для форсирования водных преград (из архива 21 НИИЦ)


В 1972 – 1973 годах амфибии были опробованы на суше и на ближайших водоемах. Официальных отчетов по результатам испытаний не сохранилось, но с современной точки зрения понятно, что они оказались слишком тяжелыми и неустойчивыми на плаву с недостаточной проходимостью в прибрежной полосе. Несмотря на это, работы по плавающим грузовикам были продолжены в новом семействе Суша.

Семейство Суша (Урал-4322/5323) (1978 – 1993 гг.)

Первое семейство Урал-4322/5322

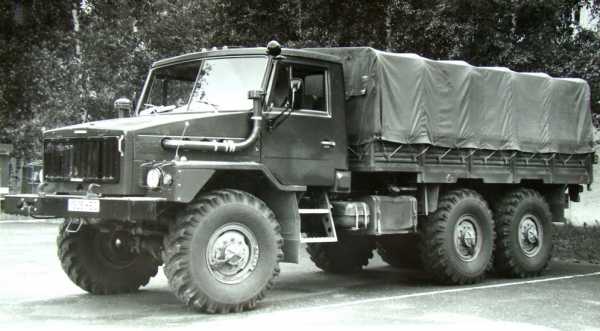

Первый трехосный 5,5-тонный капотный автомобиль Урал-4322 с военным индексом «Суша» был собран в 1978 году и от серийной продукции отличался обновленной кабиной и передней облицовкой с вертикальной сварной решеткой радиатора. В отличие от серийного Урала-4320 с 210-сильным дизелем Камаз-740.10, на нем применялись пневматический усилитель в коробке передач и герметизация основных агрегатов.


Испытания грузовика Урал-4322 семейства Суша. 1978 год (из архива С. Орлова)

Автомобиль Урал-4322 с 210-сильным дизелем V8 (фото автора)

Грузовик Урал-4322А с доработанной кабиной Камаз (из архива 21 НИИЦ)

Бескапотный Урал-4322А с тентованным кузовом (из архива 21 НИИЦ)


Одновременно завод собрал опытный бескапотный вариант Урал-4322А с доработанной кабиной от Камаза, задней лебедкой и грузовой платформой на 30 солдат. Длиннобазная модель Урал-4322Б служила для перевозки 33 военнослужащих. В семейство входили также седельные тягачи Урал-4422 и Урал-44221, а в 1980-м к ним добавилось короткое шасси 43224 для войсковых кузовов.


Длиннобазный бортовой Урал-4322Б, 1978 год (из архива 21 НИИЦ)

Короткобазное спецшасси Урал-43224, 1980 год (из архива 21 НИИЦ)


В том же 1978 году появились образцы четырехосного девятитонного автомобиля-тягача Урал-5322. Конструктивно он являлся модернизацией Урала-395 и оснащался опытным двигателем Камаз-741 V10 260 л. с., новой балансирной подвеской и кабиной от грузовиков Камаз с несколькими вариантами облицовки. Его доработки продолжались до 1984 года, но неразрешимые проблемы с доставкой на конвейер 10-цилиндрового дизеля поставили точку в истории этой машины.

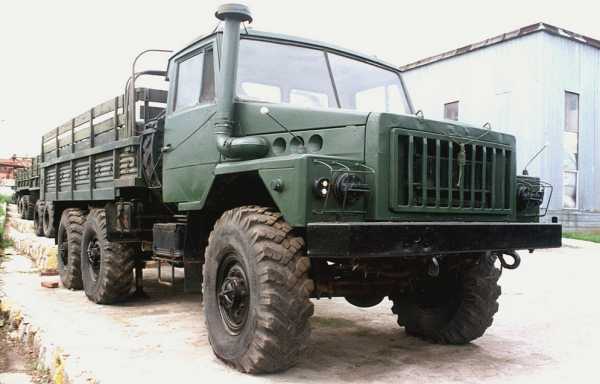

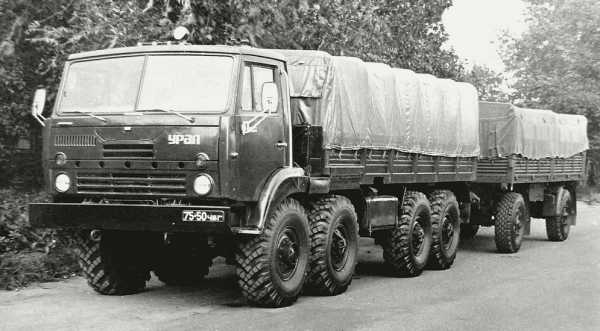

Четырехосный прототип Урал-5322 с дизелем V10, 1978 год (из архива 21 НИИЦ)

Второй образец Урал-5322 с новой облицовкой кабины (из архива 21 НИИЦ)


По результатам проведенных в 1980 году испытаний основные версии получили рекомендацию по принятию на вооружение. Несмотря на это, по ряду причин ни один грузовик первого семейства Суша никогда серийно не выпускался и в рядах Советской армии не состоял. Эта же участь постигла и уникальное семейство военных амфибий, созданных в опытных образцах на каждом сухопутном базовом шасси.

В трехосной капотной серии Урал-4322 плавающей являлась четырехтонная машина Урал-43221 с лебедкой, способная двигаться по шоссе со скоростью обычных грузовиков (80–85 км/ч). Внешне она тоже почти не отличалась от сухопутных версий, но ее выдавал высокобортный герметизированный кузов, обеспечивавший плавучесть. В отличие от амфибий серии Урал-379/395, эти машины получили два задних гребных вала с приводом от трансмиссии автомобиля. Для эксплуатации при небольшом волнении и исключения попадания воды в моторный отсек перед радиатором устанавливался съемный полый волноотражающий щит с воздуховодом для охлаждения силового агрегата.


Плавающий грузовик Урал-43221 в транспортном положении (из архива 21 НИИЦ)

Вид сзади на амфибию Урал-43221 с двумя гребными винтами (из архива 21 НИИЦ)

Машина Урал-43221 в подготовленном к плаванию состоянии (их архива 21 НИИЦ)

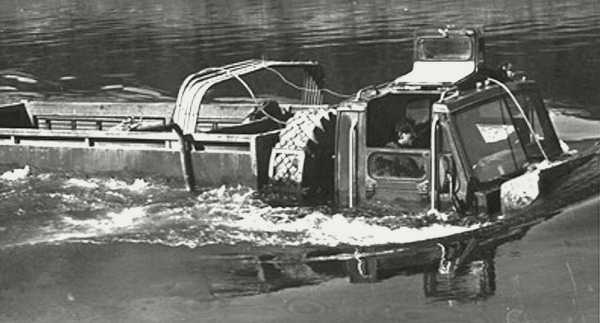

Форсирование водной преграды при штилевой погоде (из архива С. Орлова)

Выход на берег автомобиля Урал-43221 (из архива С. Орлова)


Аналогичные изменения произошли и в плавающей бескапотной амфибии Урал-43221А, но, в отличие от «капотников», ее доработанная герметизированная кабина снабжалась двумя узкими двухсекционными откидывавшимися боковыми окошками. При переходе на воду нижние секции устанавливали вертикально, чтобы препятствовать попаданию воды внутрь кабины, а верхние откидывались на крышу, позволяя водителю и командиру экипажа наблюдать за движением грузовика на плаву. Как и на капотной машине, здесь также применялся массивный волноотражающий щит-воздуховод, укрепленный непосредственно перед лобовой панелью кабины.


Опытный бескапотный плавающий грузовик Урал-43221А (из архива 21 НИИЦ)

Урал-43221А в подготовленном к плаванию состоянии (из архива С. Орлова)

Спецкабина с откидными боковыми окнами и волноотражающим щитом (из архива С. Орлова)

На плаву бескапотная четырехтонная амфибия Урал-43221А (из архива С. Орлова)


Одновременно с легкими машинами была создана уникальная бескапотная четырехосная семитонная амфибия Урал-53221 с еще более вместительным грузовым отсеком и герметичной кабиной, идентичной трехосной машине.


Четырехосный плавающий грузовик Урал-53221 (из архива С. Орлова)

На плаву амфибия Урал-53221 с люками в крыше кабины (из архива С. Орлова)


В сентябре 1979 года амфибии поступили на полигон 21 НИИИ, затем проходили заводскую проверку на озере Тургояк. Очевидно, результаты испытаний вновь оказались отрицательными, и впоследствии в СССР такой техникой больше не занимались.

Второе семейство Урал-43223/5323

В 1980-е годы развитием первого семейства Суша стал шеститонный длиннобазный капотный грузовик Урал-43223. Его оборудовали двигателем Урал-744.10 V8 воздушного охлаждения мощностью 234 л. с., который по лицензии немецкой компании Deutz начал собирать Кустанайский дизельный завод (КДЗ) Казахской ССР. Внешне эти автомобили отличались вторым воздухозаборным патрубком системы охлаждения с левой стороны кабины. Первые выпуски сохранили сварную решетку радиатора, на серийных машинах применялась штампованная облицовка передка.


Урал-43223 с дизелем воздушного охлаждения V8, 1987 год (из архива 21 НИИЦ)

Вид сзади на пятиметровый цельнометаллический кузов Урала-43223

Урал-43223 на показе новой военной техники. 1992 год (из архива 21 НИИЦ)

Многоцелевой Урал-43223 с новой облицовкой (из архива Л. Шугурова)


На основе базовой модели были созданы специальные шасси Урал-43222 и Урал-43225 для монтажа обитаемых кузовов К-4322 и К2-4320, а также самосвалы 55223 и 55224 двойного назначения.

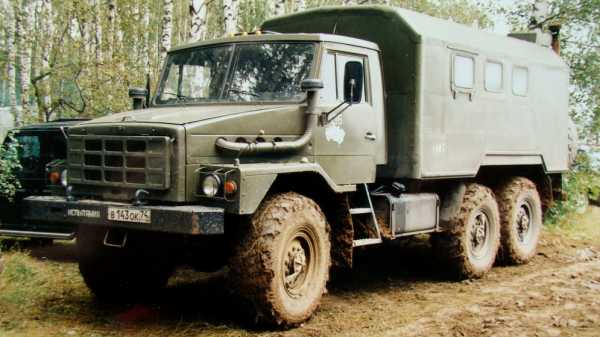

Шасси Урал-43225 с обитаемым военным кузовом К-4322 (фото автора)

Самосвал «Урал-55223» двойного назначения (из проспекта УралАЗа)


Только в 1992 году КДЗ приступил к промышленному изготовлению дизелей Урал-744 для базовой версии Урал-43223. Почти одновременно с этим событием распалось и прекратило свою деятельность совместное предприятие с компанией «Дойц», оставшееся на территории Казахстана. В этот короткий период для армии успели выпустить седельные тягачи Урал-4422 с двигателем Камаз, работавшие с 10-тонными полуприцепами ОдАЗ-9350.


Последняя машина семейства Суша — тягач Урал-44223 (из архива Л. Шугурова)


Одним из последних автомобилей в этом ряду в 1993-м стал тягач Урал-44223 с удлиненной кабиной, который должен был буксировать 15-тонный полуприцеп Урал-9516. Грузовики серии Урал-4322, успевшие поступить в Российскую армию, были сняты с вооружения в сентябре 1998 года.

К семейству Суша относился также девятитонный Урал-5323, наследник неудавшейся модели Урал-5322. На этот раз его оборудовали 260-сильным дизелем Камаз-7403.10 V8 с турбонаддувом и унифицированной с продукцией Камаза кабиной. Его доработки и испытания привели к выпуску первой пробной партии в 1989 году. Серийный выпуск развернулся в 1990-е годы, но это были модернизированные автомобили с новым силовым агрегатом.


Прототип Урал-5323 с 260-сильным дизелем V8, 1985 год (из архива 21 НИИЦ)

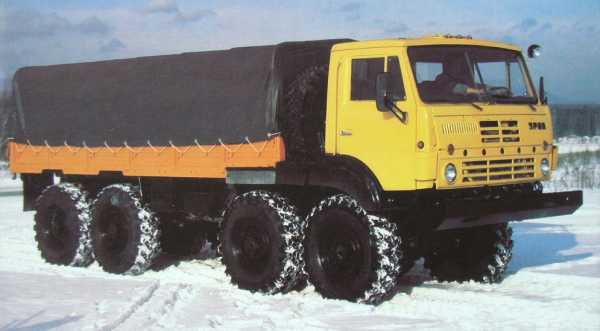

Предсерийный девятитонный грузовик Урал-5323, 1989 год (из проспекта УралАЗа)


Одной из немногих спецмашин того периода на шасси Урал-5323 стала опытная самоходная гаубица Мста-К калибра 152 мм, построенная в 1983-м в двух образцах, но малая прочность шасси не позволила продолжить ее доработку.

Что дальше?

На Уралах рассказ об экспериментальных советских вездеходах не окончен. На следующей неделе мы расскажем о разработках Кременчугского автозавода из УССР, который, как выясняется, собирал отнюдь не только устрашающие Лаптежники. Оставайтесь с нами!


Читайте также:


www.kolesa.ru

Oshkosh по-уральски — Авторевю

Группа ГАЗ не любит афишировать наличие военной техники в своей гамме. Но шила в мешке не утаишь: мы получили хорошие фотографии уже рассекреченного в прошлом году седельного тягача Урал Торнадо-У 8х8 — и можем сделать некоторые выводы.

Бронетехника становится все более массивной: если знаменитая «тридцатьчетверка» весила с экипажем и боекомплектом около 35 т, то современные зарубежные аналоги тяжелее почти в два раза! Американский Abrams и немецкий Leopard — около 62 т, израильская Merkava Mark IV — вообще до 70 т.

Российские танки не столь тяжелы, но все равно Т-90 в различных модификациях весит порядка ­46—48 т, модернизированный Т-72 с оснащением для боев в городе — 50 т, перспективная Армата Т-14, по данным производителя, — «менее 55 т». И даже боевая масса машины огневой поддержки Терминатор, где нет ни полноценной башни, ни пушки, — 47 т.

А всю эту груду стали надо ­перевозить с места на место, и не только по асфальтовым дорогам, но и по пересеченной местности. Логично, что для транспортировки тяжелой бронетехники в мире используются мощные тягачи-тяжеловозы, зачастую с полным приводом.

Основной танковоз США — Oshkosh HET А1, он же M1070А1. Полная масса автопоезда — 107320 кг, снаряженная масса тягача — 20638 кг, двигатель — Caterpillar C18 (700 л.с.)

Самый известный и эффектный среди них — американский Oshkosh HET (Heavy Equipment Transporter), который выпускается уже не первый десяток лет. Современная модель существует в двух вариантах — «всемирном» Global HET (колесная формула 6х6) и чисто американском HET А1, он же М1070А1 (8х8). При этом задняя тележка HET A1 — трехосная, типа Tridem, что встречается нечасто, тем более на армейских грузовиках.

Полная версия доступна только подписчикамПодпишитесь прямо сейчас

я уже подписан

autoreview.ru

Грузовик Урал-532301

В. Вальданов, фото К. Ушанова

Мало кто знает, что спортсмены ОАО "АЗ "Урал", принимая участие в Чемпионате Европы по классическому трак-триалу, несколько раз становились победителями и призерами именно на Урале-532301 с колесной формулой 8х8. Разумеется, на спортивной его модификации. Заезды этого восьмиколесного гиганта из уральского Миасса – зрелище, надо сказать, весьма впечатляющее. Но автоспорт – автоспортом, а нашей редакционной тест-группе для испытаний нужен был обыкновенный гражданский Урал-532301...

Квалификация: водитель-гимнаст

Что стоящий перед нами автомобиль создан, что называется, не для прогулок, стало ясно с первых минут "знакомства". Посадка в него требует не столько усилий, сколько осторожности, ведь к этой операции вполне применимы правила техники безопасности при работах на высоте. А в кузов не заглянешь даже подпрыгнув. С конструкторской точки зрения для облегчения посадки в кабину использованы все возможности, остается только лифт. Хотелось бы отметить даже некоторую оригинальность. Четыре поручня оставляют ощущение, что предыдущий раз ты садился в кабину по-другому. Возникает резонный вопрос: не проще ли установить два цельных поручня по торцам дверного проема? Причем, как со стороны водителя, так и со стороны пассажира.

Разглядывая кабину Урала, мы обратили внимание на металлическую полочку и накладку на бампере. Оказывается, это "подставки" для водителя, на случай, если он решит почистить лобовое стекло. Соседи уральского автозавода СП "IVECO-УралАЗ", цеха которого расположены буквально за забором, в своей производственной программе имеют идентичный автомобиль. Только таких "подставок" у его кабины нет. Зато под бампером находится очень удобная подвесная лесенка, которая, в случае необходимости, может отстегиваться от днища. Удобно и практично. Впрочем, на испытуемом нами Урале водитель никогда не наберет лишний вес, поскольку гимнастические упражнения ему обеспечены.

Не очень легко и не очень быстро

И снег, и грязь были бы нипочем...

Итак, приступаем к дорожным испытаниям. Важный момент: наш автомобиль с осени простоял в испытательном корпусе. Заводим и прогреваем двигатель. С удивлением отмечаем, что нет никакого видимого дыма, и даже в закрытом помещении не слезятся глаза – преимущества двигателя "Евро–2" очевидны.

Начинаем выезжать задним ходом и вдруг, когда задняя тележка уже оказалась на улице, а передняя еще оставалась на бетонном полу, случилось непредвиденное. Передача включена, двигатель работает, а автомобиль стоит на месте. Колосс оказался на глиняных ногах? Как учат в армии, если что-то непонятно - читай Устав. Берем руководство по эксплуатации и начинаем разбираться. А руководство, надо отметить, соответствует автомобилю - 230 страниц текста. "Ахиллесова пята" определена - это пробуксовка колес. По одному колесу каждого моста задней тележки, попавшей на лед, начали буксовать, дифференциал раздаточной коробки в рабочем положении разблокирован и, соответственно, крутящий момент на мосты передней тележки не передается, даже если они стоят на бетоне. Блокировки межколесного дифференциала ведущих мостов ТУ на автомобиль не предусмотрено, хотя эта опция входит в список дополнительных, устанавливаемых по желанию заказчика. А зря!

Система герметизации

Получается, что Урал-532301 лишается самого главного преимущества – проходимости. В качестве опции можно предлагать все, что угодно, но только не межколесную блокировку. Она для такого автомобиля должна быть в стандартной комплектации. Так "королю бездорожья" и до "паркетника" не далеко. Наверное, целесообразнее было бы отдать приоритет элементам, повышающим проходимость, а опции типа "Евро" и АБС устанавливать по желанию заказчика.

Для повышения потребительских качеств на автозаводе была проведена модернизация серийной продукции с доведением ее уровня до современных требований сертификации. Она предусматривает, в частности, установку двигателей, отвечающих требованиям "Евро-2" и АБС. Что мы и увидели на нашем УРАЛ-532301.

В движение автомобиль приводится 6-цилиндровым двигателем ЯМЗ-7601.10 с индивидуальными головками цилиндров. Первоначально же машины оснащались 8-цилиндровыми моторами ЯМЗ-238Б с "Евро-0". По мощности оба двигателя одинаковые - 300 л.с., но развивается она на разных оборотах. У ЯМЗ-7601.10 это 1900 об/мин, а у ЯМЗ-238Б - 2000 об/мин. Кроме того, "шестерка" превосходит восьмицилиндровый агрегат по крутящему моменту на 8% и легче его на 170 килограммов.

Панель управления раздаточной коробкой и регулировки давления шин

"Тандем тандемов" ведущих мостов на балансирной подвеске - закономерное продолжение традиций конструкторских разработок 50-х годов, которые отмечены самостоятельностью подхода и оригинальностью решения задач. Стоит подробнее рассмотреть новое рулевое управление колес двух мостов. В принципе, его конструкция довольно проста: от "баранки" через рулевой механизм посредством тяги сошки усилие передается на маятниковый рычаг, расположенный на левом лонжероне между мостами. Он соединен продольными тягами с рычагами поворотных кулаков левых колес передних мостов, которые в свою очередь тягами рулевых трапеций соединены с рычагами поворотных рычагов правых колес. К маятниковому рычагу так же подсоединен усилительный гидроцилиндр. Вызывает интерес устройство рулевого механизма: он состоит из винта, по которому перемещается шариковая гайка-рейка, соединенная посредством зубчатого зацепления с поворотным сектором вала сошки, а полукруглые винтовые канавки на винте и гайке-рейке образуют резьбовой канал, заполненный шариками. Управление усилительным гидроцилиндром осуществляется через распределитель, через который так же происходит соединение винта рулевого механизма и вала рулевой колонки посредством шлицевого соединения с боковым зазором и торсиона. В момент поворота рулевого колеса происходит закручивание торсиона, благодаря чему в первый момент создается усилие на нем, одновременно происходит выборка зазора в шлицевом соединении и смещение золотника, управляющего гидроцилиндром.

Вещевой ящик впечатляющей вместимости

Движение автомобиля в обычных условиях предполагается с разблокированным дифференциалом раздаточной коробки, и мы уже с некоторой осторожностью выезжали на заснеженную дорогу для оценочного определения расходов топлива. Но наши опасения быстро рассеялись. Урал-532301 обладает очень хорошей стартовой динамикой, а в движении он ведет себя уверенно и легко управляем в поворотах. Сидения, как водителя, так и пассажира, всего лишь подрессоренные, но вместе с подвеской кабины, включающей четыре гидравлических амортизатора и стабилизатор поперечных колебаний, обеспечивают достаточный уровень комфорта.

В целом кабина IVECO оставила самые приятные впечатления, никак не верилось, что мы едем на "УРАЛе", но место расположения ручного насоса гидросистемы опрокидывания кабины (над лонжероном между колесами) выбрано явно неудачно. Доступ и работа с ним затруднены даже при условии чистоты шин.

Над моторным отсеком расположены панели кранов пневмоуправления раздаточной коробкой (блокировка дифференциала, включения нейтрали, низшей передачи и коробки дополнительного отбора мощности), коробкой отбора мощности и давления воздуха в шинах (которое для колес передней и задней тележек различно), а также два манометра для его контроля.

Подвеска сиденья с набором регулировок

На нашем автомобиле установлена 9-ступенчатая коробка передач ЯМЗ вместо 8-ступенчатой ЯМЗ-238У, которая поставляется в стандартной комплектации. Она отличается увеличенным максимальным входящим моментом и дополнительной понижающей передачей, а по передаточным числам основного ряда эти агрегаты очень близки.

Есть, правда, один момент, которому мы не нашли объяснения: на автомобилях "УРАЛ" с колесной формулой 8х8 используются раздаточные коробки с более высокими передаточными числами, особенно низшей передачи (в пределах одной ступени коробки передач). Является ли это компенсацией увеличения расхода топлива в результате установки четвертого моста, или высокая проходимость обеспечивается конструктивной схемой? Автомобиль нам достался со многими странностями, но показатели расхода топлива у него нормальные, удовлетворяющие контрольным точкам, применительно к данным дорожным и погодным условиям.

Автомобиль "УРАЛ-532301" обладает тем же потенциалом для борьбы с "непроходимостью", как и его предшественники. Такая формулировка кажется более правдивой, чем предложенная изготовителем: "автомобиль для движения по всем видам дорог и местности".

Элементы АБС

Чтобы соответствовать этим громким словам, машине нужны как минимум система герметизации, система регулирования давления воздуха в шинах и лебедка. Они не влияют на основные показатели грузовика, являясь при этом весьма сложными изделиями со всеми вытекающими последствиями, однако именно эти "мелочи" могут оказаться последней надеждой в критической ситуации. Принципиально новых идей, направленных на укрепление традиций завода в этом направлении, на автомобиле УРАЛ-532301 мы не обнаружили.

Ехать по ровной дороге, а тем более в режиме ИГД на восьмиколесном вездеходе скучно, если не кощунственно. Непреодолимое чувство любопытства заставило нас съехать с наезженной дороги и направить "Урал" на снежную целину. Сначала нашли ровную площадку с глубиной снега 35-40 см. Автомобиль продвигался тяжело на пониженной передаче - лишний раз убеждаемся в огромном сопротивлении движению, оказываемом снежным покровом. Двигаемся вперед, задним ходом и в повороте. Затем пробуем преодолеть снежный бруствер высотой уже больше дорожного просвета автомобиля, не сразу, но с нескольких попыток это удалось. Далее ситуация, как в анекдоте: и бруствер побольше, и добились, чего добивались, два колеса с одного борта передней тележки и два с другой задней буксуют, в результате автомобиль беспомощен. А вместе с ним и мы - нет "трактора-рояля" в кустах.

Разнообразие поручней

И пока конструкторы АЗ "Урал" для подобных случаев не изобрели электролопат, берем в руки обыкновенные, совковые. Но вера в успех ниже минимальной. После первого перекура нам открылся пятый элемент повышенной проходимости - человек с лопатой в руках. К большому удивлению удалось выехать буквально со второй попытки... Все-таки в вопросах преодоления бездорожья человеческий фактор по-прежнему остается одним из основополагающих...

Резюме

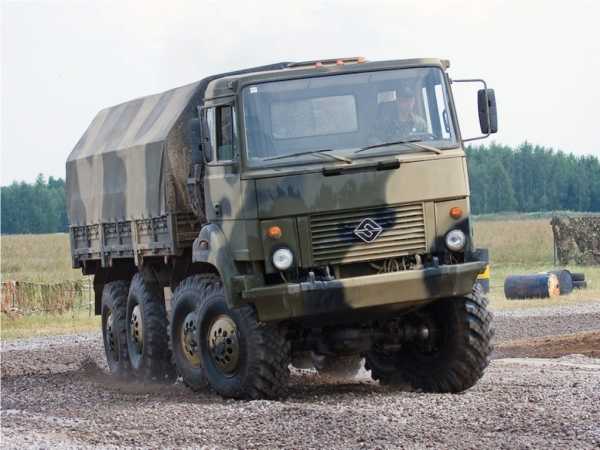

Года три тому назад, когда о журнале "Грузовик Пресс" еще только начинали мечтать, другому проекту нашего издательства – журналу "Основные средства" было уже около десяти лет, тест-группу пригласили в Миасс на испытания тогда новой модели четырехосного автомобиля с бескапотной кабиной IVECO Урала-532301. В паре с ним нам предоставили возможность опробовать и трак-триаловскую машину. Где мы только на них не ездили: и на снежной целине в поле, причем как на шинах с нормальным давлением, так и на приспущенных, колесили по асфальту и лазили по буеракам в карьере. В то время Урал-532301 представлял собой действительно шаг вперед ОАО "АЗ "Урал".

Начинка под передней облицовочной панелью

Сегодня уральские автостроители тоже сделали шаг вперед. Они создали принципиально новые дорожные автомобили Урал-6363 и Урал-63645 ("ГП №3, 2005 г.). Т.е. конструкторская мысль на уральском автозаводе на месте не стоит. А как же быть с автомобилями текущего производства? С тем же самым Урал-532301? При всей своей надежности, неприхотливости (завод, все-таки, оборонный), хорошим мотором и комфортабельной кабиной, этот грузовик не лишен изъянов. Это касается не столько гидроподъемника кабины или вынужденной эквилибристики, демонстрируемой водителем при обслуживании лобового стекла, но, прежде всего, отсутствия межколесной блокировки в стандартной комплектации. Если бы она существовала не в опции, то вряд ли бы нам пришлось махать лопатами. А ведь автомобиль позиционируется как внедорожник...

Отдел испытаний благодарит руководство ОАО "АЗ "Урал", Управление главного конструктора за предоставленный автомобиль.

www.gruzovikpress.ru

В Омске построили интересный четырехосный вездеход Урал-Иртыш для настоящего бездорожья

Омская компания «Техно-Сервис» построила интересный четырехосный полноприводный вездеход под названием Урал-Иртыш. Очередная российская новинка, созданная на базе легендарного автомобиля Урал-375, предназначена для работы на тяжелом бездорожье.

На внедорожник установлен четвертый управляемый ведущий мост. Для установки дополнительной ведущей оси специалистам пришлось сдвинуть вперед передний мост Урала, что позволило увеличить колесную базу на 10 см. За счёт этого нагрузка на кузов распределяется равномерно и это даёт существенный плюс к перемещению по бездорожью.

От бензинового двигателя пришлось отказаться в пользу его дизельного собрата. Бензиновый силовой агрегат ЗИЛ-375 заменили на дизель ЯМЗ-236 мощностью 180 л.с. Коробка передач - 5-ступенчатая механическая от МАЗ. Все узлы ходовой части от Урал-375. Привод двух передних мостов сделан отключаемым. В кузове расположено два топливных бака емкостью 450 литров и запасное колесо. Без дозаправки Урал-Иртыш может проехать до 1800 километров. С учётом расхода дизельного топлива в условиях бездорожья, полных баков хватит на 20 часов хода.

Кабина автомобиля скомпонована совместно с салоном для перевозки 10 человек. Между отсеком и кабиной предусмотрен свободный проход. Раскладывающиеся сидения позволяют комфортно отдыхать до 4 человек. Внутри имеется как дровяная печка, так и автономный дизельный обогреватель.

carakoom.com
