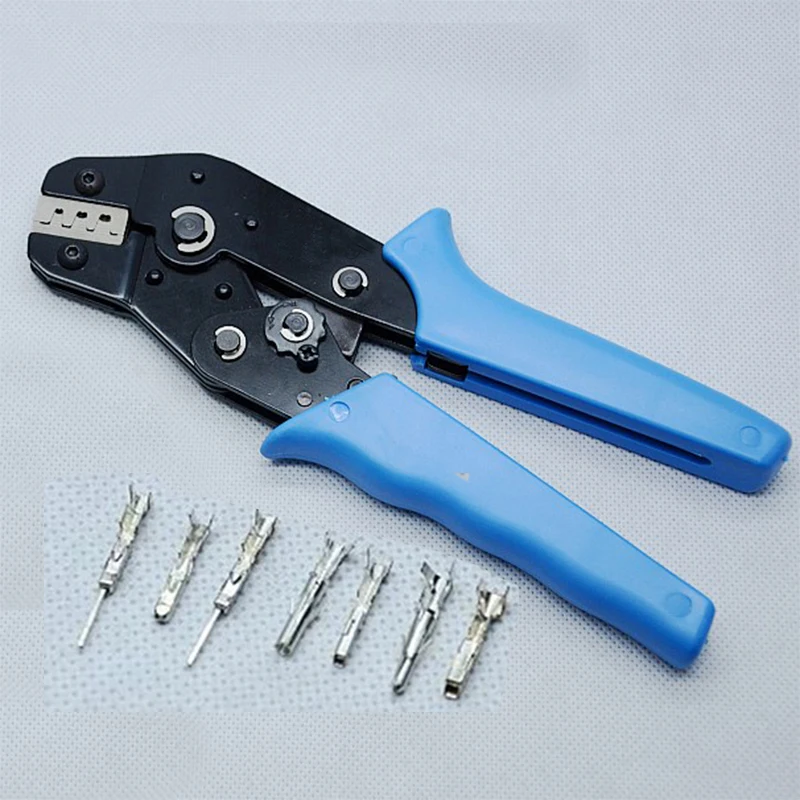

Пресс клещи для обжима авто клемм и других наконечников. Набор инструмента с сменными матрицами Meterk JX-1601

Приехал набор для обжима клемм. Обжимает автоклеммы на провода от 0.5 мм² до 6 квадратов и все, которые обжимаются по этому же принципу; изолированные клеммы трех цветов-размеров и концевики НШВИ (НШВИ2).
Кому интересно что получится, если смешать пункт 18, несколько десятков правильно и неправильно обжатых клемм и уйму времени читаем дальше.

Упаковка

Клещи приходят в обычном сером пакете без пузырей. Они и не нужны, содержимое посылки можно уничтожить лишь целенаправленно, просто методами нашей почты повредить его сложно.
Никакой заводской упаковки, типа блистера или коробки, нет, почтовый пакет давно потерян и фотографировать его смысла нет. На подарок пойдет. И вообще, не люблю обзоры распаковки.

Внешность

Прямоугольная сумка из плотной ткани, форму придает видимо два куска картона внутри. Размеры 28*14*4 см. Немного меньше листа бумаги А4. Есть хвост для переноски. Молния снаружи по трем сторонам сумки.

Смотрим что внутри.

Внутренность

Внутри находятся сами пресс-клещи, отвертка, сменные матрицы и запасные винты.
Первая меньшая (0.5-1.5мм²) матрица для обжима автоклемм уже установлена в пресс-клещах.

Отвертка хранится под резинками на боковой стенке сумки.
Отвертка двухсторонняя, на одной стороне крестик размера Ph2 для регулировки усилия срабатывания храповика. На другой стороне шестигранник размера 3мм для смены матриц. Отвертка не магнитная, стержень фиксируется в ручке с помощью подпружиненного шарика.

Еще три матрицы лежат в кармашках сумки. Там же лежат и 4 запасных винта для смены матриц.
Винты с полукруглой головкой под внутренний шестигранник, резьба обычная М4, заменить не проблема.

Кармашки закрываются на липучки. Лайфхак — можно положить все матрицы и винты в один кармашек — вполне входят — а остальные три занять мешочками с клеммами разного типа. Или матрица + клеммы для этой матрицы в этом кармашке. Наверное я так и поступлю.
Сумка универсальная, в ней еще есть два свободных места. Одно место предназначено для клещей снятия изоляции, второй предназначен для ключей разъемов MC4 солнечных батарей.

Например такой лот www.tomtop.com/p-e2083.html

Клещи

Клещи сделаны из металлических пластин толщиной около 2 мм.

Ручки из пластика с резиновыми вставками. Ручки не шатаются, снять обычным усилием не удалось — ручки защелкнуты в фиксаторы. Сползать не будут, приклеивать не придется. Металлическая основа идет до конца пластиковой ручки — магнит липнет и в конце ручек.


На резиновых вставках нанесены знаки ++++, я думал что на второй ручке будет знак —-, но на обоих нанесен ++.

Клещи собраны на заклепках и штифтах. Внутри можно увидеть две пружины, одна малая для механизма срабатывания храповика, вторая, большая, основная прикрыта крышкой.

На клещах есть зубчатое колесо, зафиксированное винтом. Поворачивая это зубчатое колесо, можно регулировать конечное положение сжатия матриц. То есть можно сделать так, чтоб храповик размыкался когда матрицы сходятся не полностью.

Винт на храповике можно открутить крестовым концом комплектной отвертки.
Там же возле храповика есть рычажок, потянув за который, можно прервать процесс обжима и разомкнуть губки матриц.

Матрицы

Ширина всех матриц для этих клещей в месте крепления винтами 4 мм.

Первая матрица JX 1601-08

обжимает автоклеммы от 0.5 мм² до 1.5 мм². Ширина первой матрицы в месте обжима 7 мм.

Внутри матрицы есть ступенька, по этому эта матрица обжимает клеммы в один проход — сразу и изоляцию и жилы.

Берем самую распространенную автоклемму, вставляем в матрицу и фиксируем на один щелчок храповика.
Зачищенный провод вставляется в клемму и обжимается одним нажатием до того, как сработает храповик.

Провод нужно зачищать так, чтоб жилы обжались в той части клеммы, где обжимаются жилы, а более узкие и длинные усы обжимают изоляцию.


Ну и сам процесс обжима в GIF. Полное в видео в конце.

Результат обжима клемма 6.3мм провод 1.5 мм², место в матрице 1.5

Я пробовал обжимать и другие клеммы, провод нужно подбирать под конкретную клемму.
Справа хорошо обжатые клеммы, слева клеммы для которых провод слишком толстый.

Клеммы и провод нужно подбирать, нельзя просто взять клемму, предназначенную для провода 1.5 мм² и обжать в ней провод 0.75 мм². Нужно или складывать провод в два раза или подбирать клемму с меньшим размером обжимных усов. Иначе провод не держится должным образом. Аналогично и с большим размером провода, при обжиме провода 2.5 мм² в клемме для 1.5 мм², в какой бы матрице не было обжато, провод будет обжат некачественно и края усиков не завернутся обратно в жилы и в изоляцию, им просто не хватит длины. Можно посмотреть например такой лот — https://aliexpress.com/item/store/product/100pcs-lot-431-6A-6mm-type-A-Dia-Copper-Circular-Splice-Terminal-Wire-Naked-Connector-For/1184839_32709214061.html
в нем шесть видов кольцевых неизолированных клемм под разные диаметры провода, в том числе и под эту матрицу. На картинке в клемму слева можно обжать провод сечением 0.3-1 мм² а в клемму справа 8-10 мм² а клеммы как бы одинаковые по размеру.

Размеры клемм и провода

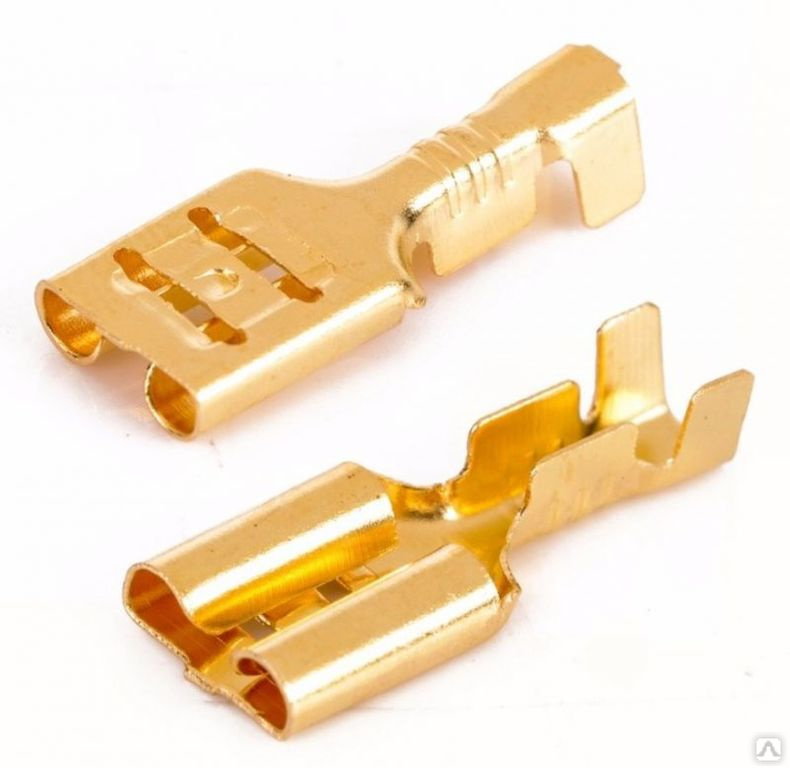

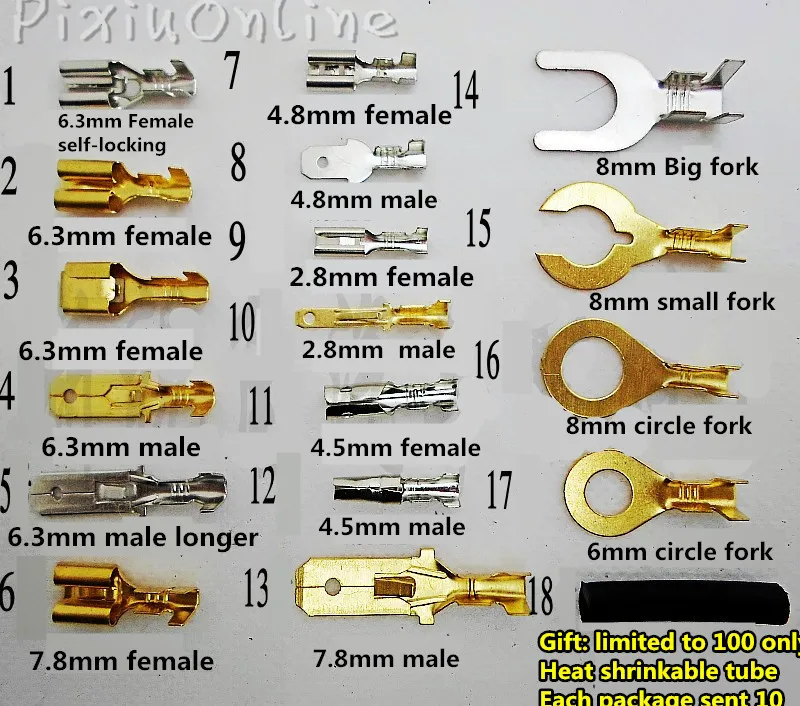

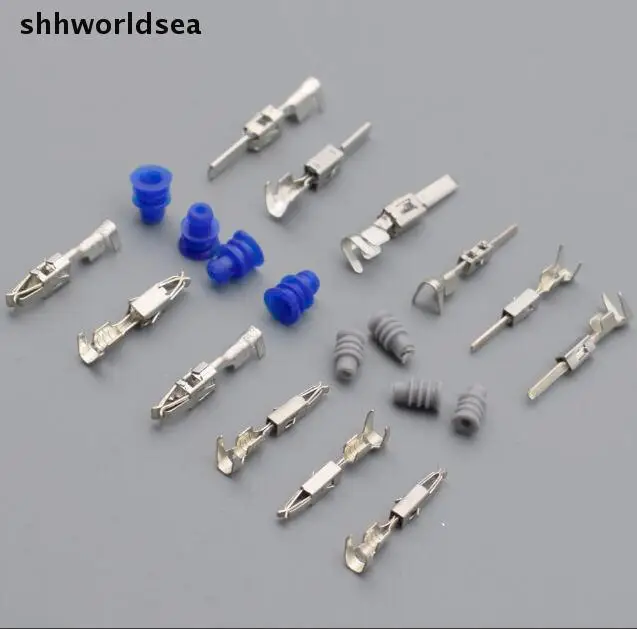

Примерно то же с плоскими авто клеммами. Например лот https://aliexpress.com/item/store/product/Free-shipping-100pcs-lot-7-8-C-2-1-4-mm2-the-plug-spring-terminals-inserted/1184839_32595356972.html

Одинаковые клеммы под разные размеры проводов.
Сложно найти продавца с таблицей размеров провода. Даже у этого продавца не на все клеммы есть описание, какой провод можно обжать. Приходится определять диаметр провода опытным путем. Кстати продавца рекомендую, приходит от него быстро.

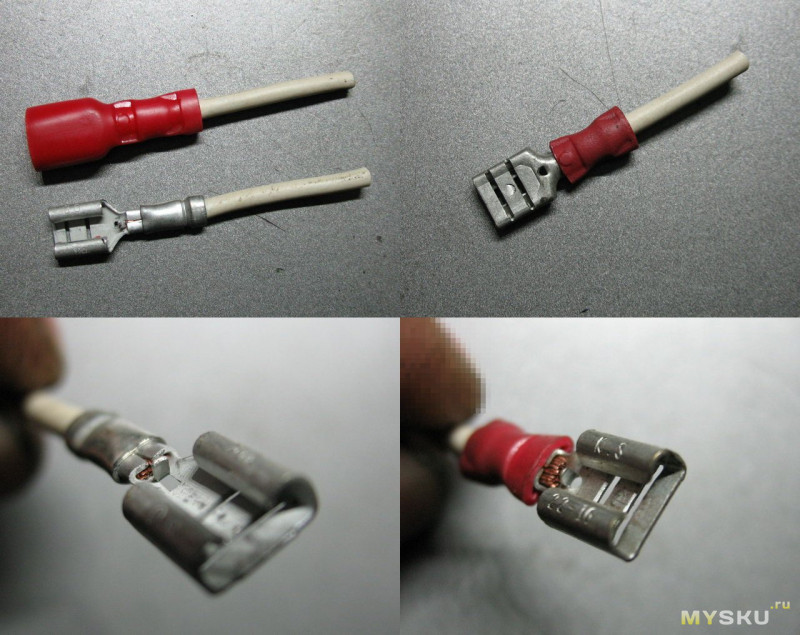

И интересная ссылочка на то, как правильно должна выглядеть обжатая клемма и какие возможны ошибки при обжиме. Все на английском, но с картинками все понятно даже без знания языка. www.etco.com/engineering-guides/

Вторая матрица JX2546 обжимает провода от 2.5 мм² до 6 мм².

Ширина матрицы в месте обжима 6 мм, более тонкая матрица может оказать большее давление на более толстый провод.

в ней нет ступеньки и обжимать нужно в два прохода — сначала жилы потом изоляцию.

Клемма так же вставляется в матрицу, фиксируется храповиком, вставляется провод и обжимаются жилы.

Потом клемма вставляется в больший размер и обжимается изоляция. На фото кольцевая клемма с проводом 2.5 мм² обжата в позиции 4мм — жилы и в позиции 6 мм — изоляция. Так что место обжима в клещах нужно подбирать под конкретное сечение провода и клемму.

Аналогично обжимается клемма 9.6мм на провод 6 мм² — жилы в позиции 6 мм и изоляция в этой же позиции не до щелчка. Изоляцию нужно было бы обжать в позиции 8 или 10, если бы она была, но так как матрица жмет максимум 6 то приходится обжимать изоляцию в позиции 6.

Ну и GIF обжима.

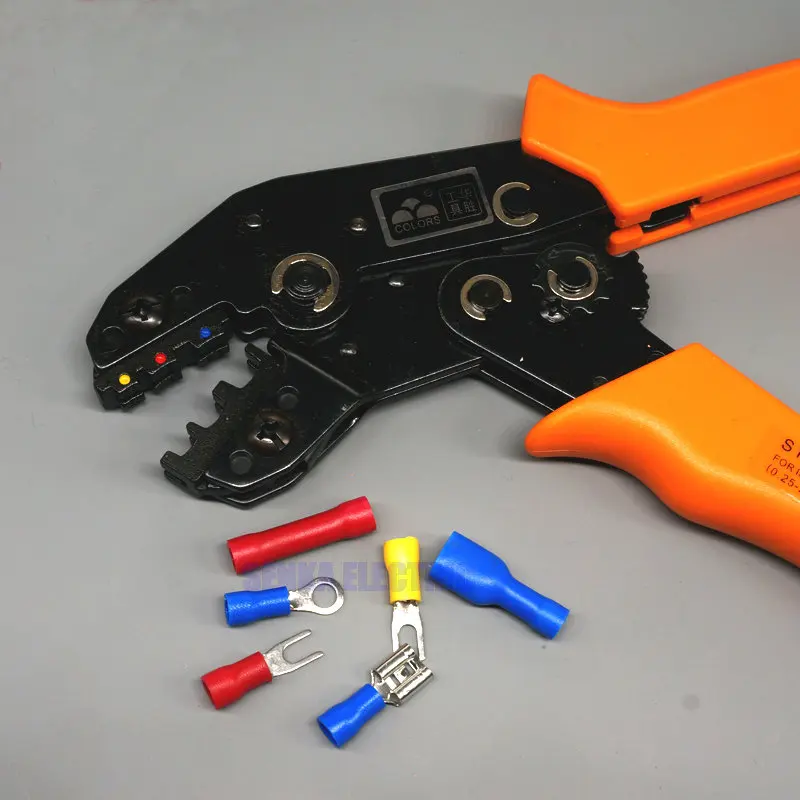

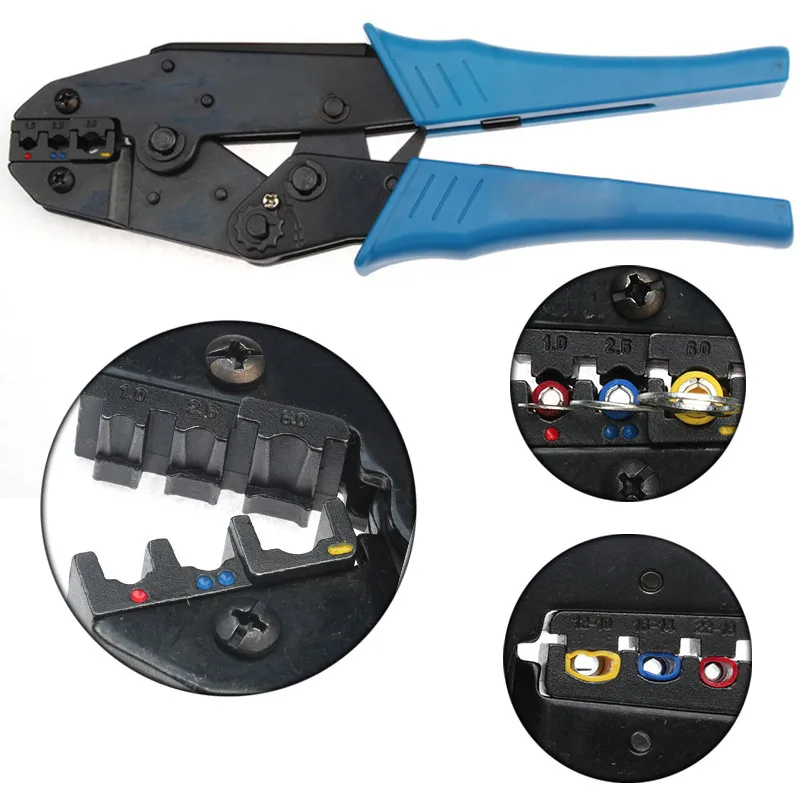

Третья матрица обжимает изолированные клеммы трех цветов.

Цвет позиции в матрице обозначает максимальный диаметр провода, который можно обжать. Синий самый большой, красный меньше и желтый самый маленький. Берем красную изолированную кольцевую клемму НКИ 1.25-3 и обжимаю на провод 2.5 мм².

Если провод не полностью заполняет отверстие в клемме, то нужно будет обжимать в позиции другого цвета.

Ну и процесс обжима в GIF как обычно

Четвертая матрица JX1601-06 обжимает наконечники НШВИ от 0.25 до 6 квадратов.

Обжимает вроде трапецией.

Наконечники НШВИ предназначены для того, чтоб сделать многожильный провод жестким, например для того чтоб вставить многожильный провод в клеммник.
В разных странах разные стандарты цветового обозначения сечения провода для наконечника НШВИ. Вот например таблица цветов и сечений провода, которые принято использовать у нас.
www.lebak.by/katalog/nakonechniki/nshvi-nshvi-2.html
Согласно этой таблице наконечники сечением 6 мм² имеют длину 12 или 18мм, ширина матрицы 12мм — то есть ширины хватает чтоб обжать наиболее часто используемые по длине наконечники. Удлиненные встречаются редко.

Обжимает просто — подбираем наконечник чтоб он плотно садился на жилы провода и жмем в месте с соответствующим обозначением в матрице, здесь ничего подбирать не пришлось. Обжал несколько наконечников, результат виден на фото.

Анимированная картинка обжима НШВИ

Видеоверсия обзора клещей:

Плюсы:

• Довольно универсальный набор, который может обжимать самые распространенные клеммы для многожильного провода.
• Сумка для хранения переноски, есть два пустых места под резинками и место без резинок — можно хранить запас клемм внутри сумки.

Минусы

• Цена набора, возможно купить такой же набор с съемником изоляции чуть дороже этого.
• Запасные винты не зря идут в комплекте, пока писал обзор менял матрицы раз 10-15, сорвал один винт, резьба в клещах целая.

Всем добра и хороших контактов в нужных местах!

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Обжим изолированных, кольцевых, вилочных наконечников и клемм

Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:

• Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.

• Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.

• И в третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Опрессовка или обжим проводов изолированными или неизолированными наконечниками стала очень доступна в последнее время. Данный процесс имеет даже ряд преимуществ перед лужением жил проводов:

• быстрее
• надежнее
• дешевле

При лужении провода и длительной его эксплуатации, из-за перепадов температур может произойти ослабление контакта. Это приводит к нагреву луженного соединения.

А так как температура плавления припоя низкая, то он беспрепятственно под нагрузкой выгорает или выплавляется, ослабляя и значительно уменьшая площадь контакта. Далее происходит искрение со всеми текущими негативными последствиями.

Зачем нужен обжим и опрессовка проводов

А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?

При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.

Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения.
Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению.
Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.

Как правильно подобрать провод и наконечник

Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем.
Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.

Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений.

После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник.

При этом категорически не нужно подкручивать жилы перед вставлением их внутрь наконечника.

У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.

Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.

И поэтому их фактическое сечение может быть меньше заявленного в номенклатуре. Соответственно из-за этого образуется слабина в прессуемой части наконечника, хотя как вам казалось вы и подобрали все по таблицам и вроде бы нигде не допустили ошибок.

Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.

Обжим моножильных проводов

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент.
Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь – выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода.
Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

Почему нельзя скручивать проводки?

Проводки внутри втулки обжимаются под очень высоким давлением, так что даже способны изменить свою первоначальную форму окружности, если лежат параллельно друг другу.
Из круга они превращаются в шестигранник, а это увеличивает площадь их контактной поверхности между собой. А когда вы их скрутите, то при обжиме, в тех местах где жилки пересекаются, они могут быть передавлены друг дружкой.

Материал наконечника

Еще один актуальный момент выбора наконечника – это материал изготовления. При покупке удостоверьтесь, что вам продают именно медные или луженные наконечники. Для этого достаточно предварительно приобрести один наконечник и надпилить его чем нибудь посторонним.

При медном материале изготовления, особенно если используется высококачественная медь, срез будет красноватого оттенка. Если же используются обычные медные сплавы, что чаще всего и встречается – то надрез будет бледно-желтоватого цвета.

При взаимодействии с воздухом медь может потемнеть и потерять качество контакта. Лужение меди это давно известный способ, который позволяет сделать контакт долговечным и надежным.

Плюсы обжатия проводов наконечниками

• обжатый наконечником конец провода считается воздухонепроницаемым
• гильза наконечника не позволяет отдельным проводкам повредиться или быть исключенными из контакта
• луженная поверхность наконечника – надежная защита от воздействия окружающей среды

Технические параметры

Основные типы и марки тонкостенных изолированных наконечников и клемм, широко представленных на нашем рынке следующие:

Наконечники кольцевые НКИ – все их данные и технические параметры приведены в начале статьи выше.

Наконечники вилочные изолированные НВИ:

Наконечники штифтовые плоские изолированные НШПИ:

Наконечники штыревые круглые изолированные НШКИ:

Разъемы – клеммы плоские изолированные “мама” РПИ-М:

Разъемы – клеммы плоские изолированные “папа” РПИ-И:

Ознакомиться с текущими ценами на инструмент для опрессовки подобных наконечников можно здесь.

Правила работы с изолированными наконечниками

• обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

• при выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

• изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

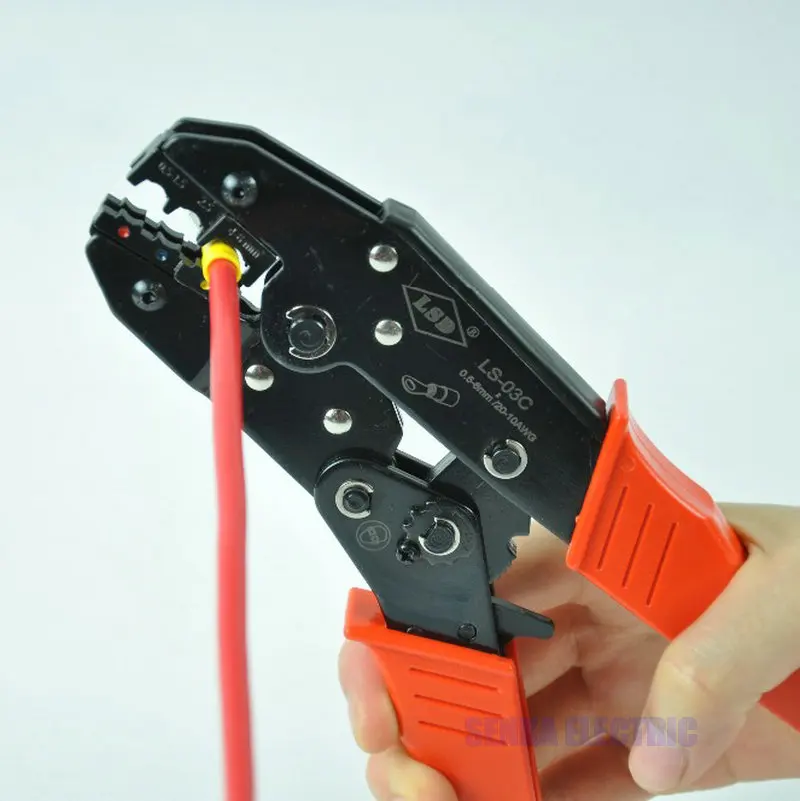

• при обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру

• соблюдайте цветовую маркировку на матрицах с цветами самих наконечников

• обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны

• если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы не правильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

Рекомендации по опрессовке втулочных наконечников НШВИ

Лайфхаки работы с наконечниками НШВИ

Как сделать из наконечника НШВИ простой НШВ? Как с подручных материалов изготовить удлиненный наконечник НШВИ? Несколько лайфхаков по работе с втулочными наконечниками можно узнать из видео ниже:

//youtu.be/gdxORC47Esk

Как снять обжатую клемму аккумулятора? (3 простых шага и способ замены)

Вам трудно снять обжатые клеммы автомобильного аккумулятора? Что ж, это означает, что обжатие было сделано хорошо.

Хотя это означает, что соединения надежно затянуты, вы все равно можете снять их, не повредив. Все, что вам нужно сделать, это следовать этому руководству о том, как снять обжатую клемму аккумулятора без особых хлопот.

Содержание

• Необходимые инструменты
• Как снять обжатые клеммы автомобильного аккумулятора
• Как заменить клеммы аккумуляторной батареи
• Часто задаваемые вопросы
• Заключение

Необходимые инструменты

Демонтаж:

• Общие – Перчатки, защита глаз
• Вариант 1 – Кусачки
• Вариант 2 — отвертка
• Вариант 3 – 2 разводных ключа (и еще один помощник)
• Вариант 4 – Резиновые перчатки, вода
• Вариант 5 — WD 40

Замена:

• Перчатки
• Защита для глаз
• В случае коррозии клемм – проволочная щетка, пищевая сода и водный раствор ИЛИ спрей для очистки клемм, антикоррозийный спрей, бумажные полотенца
• Соединительный датчик
• кабельный калибр
• Острые кусачки для кабеля
• Инструмент для зачистки кабеля
• Термоусадочная трубка
• Обжимной инструмент
• Тепловая пушка

Как снять обжимные клеммы автомобильного аккумулятора

Вот как снять обжатые клеммы аккумулятора:

Шаг 1.

Выключите автомобиль

Поскольку вы собираетесь снимать компоненты, вы должны выключить автомобиль. Это не только обезопасит вас, но и предотвратит повреждения. Помните: автомобильный аккумулятор с небольшим зарядом может выйти из строя при снятии его обжимных клемм.

Также не забудьте удалить все предохранители, подключенные к аккумулятору. Таким образом, вы не будете запускать электрические компоненты, пытаясь снять обжатую клемму.

Шаг 2. Осмотрите автомобильный аккумулятор

Также целесообразно осмотреть обе клеммы аккумулятора. Вы должны проверить на наличие трещин или повреждений, которые могут помешать вам безопасно выполнить этот проект.

Например, если видна металлическая часть вокруг конца кабеля, следует избегать использования кусачек. Вместо этого вы должны перейти к другим вариантам.

Шаг 3. Удаление обжатой клеммы

Существует 5 способов снятия обжимной клеммы аккумулятора:

• Вариант 1: с кусачками

Если вы не можете снять обжатую клемму с кабеля стартера или генератора, лучше всего использовать кусачки.

Если клемма кажется структурно прочной, вы можете отрезать клемму кусачками.

• Вариант 2: с отверткой

Если вам не нравится идея обрезать кабели, вы всегда можете использовать отвертку, чтобы отсоединить клемму.

Согласно этому видео, все, что вам нужно сделать, это поддеть клемму отверткой, пока она не освободится. При этом не забудьте потянуть за соединение, пока не сможете его удалить.

Эта процедура займет некоторое время, так что наберитесь терпения!

• Вариант 3: с разводным ключом

Работа с разводным ключом выполняется вдвоем. И, как только вы подготовите свой инструмент и товарища, вы можете приступить к следующим шагам.

1. Используйте гаечный ключ, чтобы удерживать трос на своем конце.
2. Приложите другой ключ к первому ключу, чтобы затянуть их.
3. Попросите коллегу повернуть ручку гаечного ключа. Что касается вашей части, вы должны держать ее крепко.
4. Обжим должен ослабнуть через несколько минут. Как только это произойдет, вы сможете без особого труда удалить терминал.

• Вариант 4: с резиновым раствором

Если кусачки для проволоки или разводной ключ не работают, или штыри батареи стали длиннее, можно использовать резиновые перчатки. Я имею в виду, вы можете использовать его внутренности, чтобы сделать раствор.

Для этого вам нужно:

1. Добавьте немного воды внутрь, чтобы образовалась жидкость, называемая перчаточным соком.
2. Нанесите этот раствор на обжимной контакт.
3. Медленно и осторожно потяните соединение, чтобы растянуть его. При правильном усилии клемма аккумулятора должна немедленно выскочить.

• Вариант 5: с WD-40

WD-40  это проникающее масло, которое действует как смазка, вытеснитель влаги и средство от ржавчины. И, учитывая множество применений, WD-40 также может помочь вам удалить обжатую клемму.

Использование WD-40 похоже на перчаточный сок. Вы должны:

1. Нанести WD-40 на обжимной контакт.
2. Аккуратно и сильно потяните соединение. При правильном натяжении вы сможете снять клемму после нескольких рывков.

Профессиональный совет: Этот метод, как и вариант с резиновым раствором, следует применять только в том случае, если вокруг клеммы аккумулятора нет коррозии.

Как заменить клеммы аккумулятора

Готов поспорить, что вы хотите снять обжатую клемму, потому что хотите заменить ее. Лучше всего выполнить следующие шаги:

Шаг 1. Очистите клеммы

Если на концах кабеля имеется незначительная коррозия, используйте проволочную щетку, чтобы нейтрализовать кислоту аккумулятора. Вы можете нанести на пораженные участки чистящий раствор с пищевой содой и водой или аэрозольный очиститель. Протрите очищенные клеммы бумажным полотенцем.

Профессиональный совет: Обязательно покройте клеммы антикоррозийным спреем.

Шаг 2. Определите правильный калибр разъема и кабеля

Оба калибра проштампованы или отпечатаны, что означает, что вам будет легко определить, что есть что.

Как видите, красные соединители подходят для датчиков от 16 до 22. Синие — от 14 до 16, желтые — от 10 до 12.

Шаг 3. Разрежьте кабель

Используйте острый материал, чтобы разрезать стол. Убедитесь, что конец находится на одном уровне.

Шаг 4. Зачистите кабель

Сделайте это таким образом, чтобы получить нужную длину (в идеале 1 дюйм). Точно так же не зачищайте кабель слишком долго, так как вы обнажите его большую часть. Эта «голая» область в конечном итоге подвергнется коррозии в долгосрочной перспективе.

Шаг 5. Поместите термоусадочную трубку

Термоусадочная трубка поможет предотвратить коррозию и одновременно ослабит натяжение. Кроме того, эта резиновая изоляция может помочь вам отличить отрицательную клемму аккумулятора от положительной.

Чтобы использовать это, вставьте трубку в кабель.

Шаг 6. Вставьте жилы кабеля в цилиндр

Убедитесь, что все жилы находятся внутри для обеспечения более прочного обжима. Даже если некоторые из них будут повреждены, их количество не повлияет на требуемую плотность обжима.

Шаг 7. Обожмите кабель

Установите обжимной инструмент так, чтобы его плашки совпадали с разъемом и кабелем. Поместите разъем в матрицу и полностью обожмите его.

Вы знаете, что сделали полный обжим, если ваш инструмент закрылся или зациклился. Помните: вы должны убедиться, что это происходит, так как неполный обжим не будет удерживать медный кабель на месте.

При осмотре обжим должен выглядеть обжатым или подвергнутым холодной штамповке. Внутри обжима не должно быть много места. Если есть, то значит не хватает кабелей.

Разъем же не должен быть слишком деформирован.

Профессиональный совет: Хотя обжим может показаться ослабленным, на самом деле это нормально. Обжим с острыми краями не рекомендуется, так как его края могут перерезать провода.

Шаг 8. Запечатайте термоусадочный кабель

Наденьте термоусадочный материал на ствол и с помощью фена быстро нагрейте его. Это должно зафиксировать трубку на месте.

Шаг 9. Проверка обжима

Попробуйте потянуть за разъем, чтобы убедиться, что обжим действительно надежный.

Обжим считается дефектным, если:

• Обжим мягкий или отсутствует
• Пряди или ушки отсутствуют
• Отсутствуют некоторые провода или клеммы
• Мусор попал в терминал
• Калибр провода несовместим
• Неправильное размещение

Шаг 10. Подсоедините кабель к аккумулятору

После того, как вы обжали клеммы, вы можете снова подключить их к соответствующим компонентам. Включите автомобиль, чтобы проверить, правильно ли вы подключили соединения.

Часто задаваемые вопросы

Каковы преимущества опрессовки?

Обжим, если он выполнен правильно, создаст давление, заставляющее металлы течь. Это помогает сварить разъем и провод, что делает клемму плотной и менее подверженной поломке.

Обжим также делает клемму устойчивой к воздействию окружающей среды, что защитит разъемы клемм батареи от коррозии с течением времени.

Обжим также выполняется быстрее, что идеально, если вы новичок. Все, что вам нужно сделать, это использовать обжимной инструмент — и все!

Что лучше – обжим или пайка кабеля аккумулятора?

Обжим считается лучше, чем пайка, которая представляет собой процесс использования нагретого металла для соединения клемм аккумулятора. Это потому, что этот металл со временем разрушается и повреждает соединение.

Обжим тоже проще. Нет необходимости в нагретом припое, так как все, что вам нужно, это обжимной инструмент для крепления клеммы аккумулятора.

Технически обжимные соединения более надежны. Впитывания нет, и сплав не используется. Этот металл ведь нужен для пайки проводов.

С точки зрения здоровья опрессовка считается более предпочтительной, чем пайка. Он не требует токсичных материалов, высоких температур и агрессивных методов очистки.

Вывод

Чтобы снять обжатую клемму аккумулятора, вы можете использовать:

• Кусачки
• Отвертка
• Разводной ключ
• Раствор резиновых перчаток
• ВД-40

Однако перед использованием этих материалов необходимо заглушить автомобиль и осмотреть аккумулятор на наличие признаков повреждения. Таким образом, вы можете предотвратить любые неблагоприятные происшествия при попытке удалить соединения.

Как видите, вы можете снять обжатую клемму аккумулятора, как профессионал. Но если вам нужна дополнительная помощь в процессе, не стесняйтесь задавать свои вопросы ниже.

• Фейсбук
• Твиттер

Самостоятельное изготовление кабелей для аккумуляторов

Перейти к содержимому

Выберите свой обжимной инструмент

FTZ 94284 и молотковый обжимной инструмент Ancor



TEMCO TH0005 и настольное крепление FTZ

КУПИТЬ ССТ 94284 ОБЖИМНОЙ ИНСТРУМЕНТ – BAY MARINE SUPPLY

КУПИТЬ FTZ HEAVY DUTY MARINE LOGS – BAY MARINE SUPPLY

ЧТО О ГИДРАВЛИЧЕСКИХ ОБЖИМНЫХ ИНСТРУМЕНТАХ?

В качестве платных профессионалов мы протестировали не менее 25 различных гидравлических инструментов. В поле мы их не используем. Почему?
1- Потому что они медленные, а время — деньги, когда вы оплачиваемый профессионал.
2- 98% этих гидравлических инструментов используют матрицы неправильного размера, несмотря на то, что они лгут и имеют штамп «AWG» на штампах.
3- Слишком много кубиков, чтобы их потерять

Есть ли гидравлический инструмент, который вы рекомендуете?

Единственный испытанный нами гидравлический инструмент, который хорошо работает и имеет матрицы правильного размера, — это TEMCO.

КУПИТЬ Обжимные станки TEMCO & FTZ — AMAZON

У нас есть молотковый обжимной станок Ancor и FTZ 94284 , а также многие другие. FTZ 94284 делает красивый обжим на 360 градусов, который является чрезвычайно прочным. В ходе испытаний, которые мы провели здесь, в Compass Marine Inc., обжим, изготовленный FTZ, превосходит спецификации US MIL! Полный обжим на 360 градусов обеспечивает по-настоящему холодное соединение между проводом и наконечником.

Мы показываем обжимной инструмент Ancor только в качестве примера инструмента для аварийного использования , похожего на запасное колесо. Хорошо иметь в качестве запасной части, которую вы можете взять с собой на случай чрезвычайной ситуации, но это далеко не качество обжимного станка с вращающейся матрицей FTZ. ЗСТ намного лучше за не такие большие деньги. Инструмент Ancor делает обжим с углублением , который может повредить проводники, но все же не обеспечивает наилучшее электрическое соединение. Когда вы обжимаете кабели, которые запустят дизель мощностью 800 л.с., для дешевого 9 просто не останется места.0346 инструмент для обжима углублений   в ящике для инструментов.

Я считаю инструмент Ancor аварийным , доберись до дома, инструмент . Приятно владеть, если у вас есть лишние деньги на лодке, но это не инструмент, который я бы когда-либо использовал для своей собственной лодки или профессиональной первичной проводки.

Marinco заявлено/заявления этот инструмент выполняет обжим UL. Однако, когда я позвонил и попросил их предоставить документацию по этому или любому другому тестированию, от них не поступало никаких данных. Я сделал три звонка и ничего не получил от Маринко.

Если кто-то может получить эту документацию UL или какие-либо законные данные испытаний этого инструмента от Ancor/Marinco, пожалуйста, пришлите их мне.

Как я всегда говорю; инструменты бесплатно, если вы делаете своими руками!

Когда вы подсчитали, что молотковый обжимной инструмент Ancor обойдется вам почти в 80 долларов, а экономия на аккумуляторном кабеле от такого места, как Genuinedealz.com, настолько велика, что высококачественный обжимной инструмент почти не требует дополнительных затрат. Это мужская математика в лучшем виде. Не запускайте этот сценарий с вашим супругом.. (усмехается)

FTZ 94284 , это версия без храповика этого обжимного инструмента. Это отличный «ценный» инструмент, который я широко использовал и тестировал.





 Рота-обжимные инструменты FTZ и AMP



 Так почему же я считаю, что инструмент для обжима наконечников FTZ 94284 представляет собой одно из лучших средств для домашнего мастера или даже профессионального электрика? Все просто, FTZ 94284 максимально близок к 9Промышленный золотой стандарт 0346  AMP Rota-Crimp 600850 изображен здесь с синими ручками.

 FTZ – это удивительно выгодное предложение, и никто другой не сделал инструмент, сравнимый с AMP Rota-Crimp по цене, близкой к той, по которой продается FTZ. Конечно, в испытаниях на растяжение инструменты AMP немного превзошли FTZ  , но FTZ превосходит все китайские или конкурентные обжимные инструменты, с которыми я тестировал их, используя мой цифровой датчик нагрузки на 5000 фунтов. Он превосходит даже требования к испытаниям на обжатие Mil-Spec.

 Все, что нужно сделать, это ввести быстрый поиск в Google; «AMP Rota-Crimp 600850», и вы поймете, почему FTZ 94284 — невероятно выгодное предложение.  Да, FTZ 94284 теперь производится в Китае, раньше он производился в США, но для обеспечения ценности FTZ перенесла производство за границу.

 Если вам нужна однородность обжима, прочность на отрыв, повторяемость и общее качество обжима, которые предлагает FTZ, вам понадобятся инструменты AMP/Tyco. Да, инструменты Rota-Crimp производятся в США, но по цене от 1200 до 2000 долларов США в зависимости от производителя. Ой!! Конечно, я люблю свои инструменты Rota-Crimp, и я дорого заплатил за них, и я чертовски ими пользуюсь и злоупотребляю, но FTZ совсем не дурак.

 На фото снизу вверх:

  FTZ 94284 (от 6GA до 4/0)
  AMP Rota-Crimp 600850 (от 8GA до 4/0)
  Amp Bantam Rota-Cr имп 601075 (от 8GA до 1 /0)
  Rennsteig Hand Hold Tool – Красный, синий желтый изолированный терминалы (только для сравнения по размеру)

 Выберите ваши выдульки



 Этот батарея –  Неправильный размер  для терминальной терминальной почты.

 A Правильная посадка



 Эта проушина  имеет правильный размер  для этой шпильки.

 Расширяющийся наконечник стартера и усиленный силовой наконечник



 Хорошо, вот тут-то и возникает путаница. Существует множество различных стандартов клемм   или   . Два наиболее распространенных для использования в морских и грузовых автомобилях обычно называются раструбной стартовой проушиной , , как видно слева, и усиленной силовой проушиной , , как видно справа.

 У разных производителей названия немного разные, но FTZ называет их  Power Lugs , а Quick Cable называет их  Magna-Lugs . Важно отметить, что наконечник слева предназначен для провода 4 GA, а наконечник справа также предназначен для провода 4 GA.

  ВАЖНО:  Эти две проушины используют  РАЗНЫЕ МАТРИЦЫ  . При покупке обжимного инструмента будьте очень внимательны при выборе правильного инструмента.  Существует много инструментов с маркировкой для проводов от 6 GA до 4/0 GA, которые не будут правильно работать с этими клеммами и не поставляются с соответствующими матрицами.

 Когда вы покупаете некачественный или неподходящий инструмент, вам остается  угадывать , какой инструмент использовать для развальцованных пусковых проушин, а какой инструмент для тяжелых проушин.

 Правильный инструмент будет иметь маркировку « Развальцовочные проушины для стартера » и « Силовые проушины для тяжелых условий эксплуатации ». Я знаю только два относительно доступных инструмента  , которые соответствуют этому стандарту обжима наконечников, и это инструменты FTZ и Quick Cable. Большинство других инструментов там сделаны для  промышленный наконечник стандарта  или сделанный оффшорными производителями для использования с метрической проволокой   .

  Силовые проушины для тяжелых условий эксплуатации  всегда будут маркироваться цветовым кодом   и иметь две буквы, выбитые или выбитые на проушине.  Если на ваших наконечниках  для тяжелых условий эксплуатации  нет этих цветов и букв, то, скорее всего, они не подходят по размеру для штампов.

 Многие люди спрашивали меня, где они могут получить наконечники FTZ. Ответ:  Bay Marine Supply —  Продукты FTZ (ССЫЛКА)

 Раструбные наконечники стартера и силовые наконечники



  Раструбные наконечники стартера  и  Силовые наконечники  сильно различаются. Сверхмощный наконечник справа значительно прочнее и имеет значительно более толстую медную стенку. На конце проушины для тяжелых условий эксплуатации нет расклешения, потому что они фактически скошены на станке. Из-за толщины силовых наконечников ему не требуется внешний раструб  , как это требуется для менее дорогих и менее прочных раструбных стартовых наконечников.

 Даже не измеряя эти выступы, можно увидеть, что невозможно применить штамп « универсальный для всех» к обоим из них.  Следует избегать использования инструментов, в которых не указан правильный выбор матрицы как для раструбных наконечников стартера, так и для тяжелых силовых наконечников.

 Настройки матрицы Power Lug



 Давайте посмотрим на настройки 1/0  Heavy Duty Power Lug , которые вы увидите обжатыми позже в этой статье. На диаграмме показано, что вы выбираете лаг с  ЧЕРНЫЙ  и отрегулируйте штампы на « E » и « A ».

  ПРИМЕЧАНИЕ:
  С проводом 2 GA и усиленным силовым наконечником выбираются матрицы «H» и «H» и розовый цветовой код.

 Настройки матрицы с развальцовкой для стартера



 Это настройки матрицы для « Стартерные бобышки ». На последнем изображении для силовых наконечников ,  провод 2 GA взял « H » и « H »/розовый. Здесь вы увидите, что провод 1/0, использующий развальцовку стартера, занимает « Н » и « Н ». Это происходит из-за меньшего наружного диаметра развальцованного пускового наконечника из-за более тонкой медной стенки, используемой для изготовления наконечника.  Та же проволока 1/0 против 1/0, но с разницей в два положения штампа. Будьте очень осторожны, чтобы не перепутать расклешенные проушины стартера с настоящими проушинами для тяжелых условий эксплуатации.

 Опять же, настоящие силовые наконечники  для тяжелых условий эксплуатации  будут иметь цветовую маркировку и штампованные штампы. Стартерные ушки  расширяется на конце  и просто маркируется калибром проволоки.

 Я лично  стараюсь использовать  силовые наконечники для тяжелых условий эксплуатации , когда могу , но есть некоторые приложения, где их более крупный и толстый форм-фактор не подходит. Есть хорошие применения как для расклешенных, так и для тяжелых условий эксплуатации. В среде с высокой вибрацией, например, в двигателе, проушина для тяжелых условий эксплуатации — , обычно  — лучший выбор.

 Маркировка/настройки на выступах и матрицах



 Стандартные обжимные устройства для аккумуляторных наконечников, такие как Amp Rota-Crimp, Quick Cable Tools и FTZ, имеют настройки штампа и количество необходимых обжимов, выбитых на самих обжимных инструментах.  Когда вы используете проушины Heavy Duty с маркировкой качества, такие как FTZ, Quick Cable и т. д., на них также будет четко указана вся информация.

 Дешевые наконечники и качественные наконечники



 Не все аккумуляторные наконечники одинаковы. Проушина на  левой  была куплена в магазине автозапчастей, она дешевая, тонкая и сделана из нелуженой меди.

 Проушина на  справа  изготовлена ​​компанией FTZ Industries, как правило, более высокого качества, из толстой луженой меди. Этот наконечник FTZ представляет собой сплошной соединитель  без полостей и отверстий  .

 Анатомия неудачного окончания



  Только на этой одной фотографии;


 Термоусадка без клея с термоусадкой

 Неизолированный медный провод

 Кабель аккумулятора, который не соответствует спецификации UL Marine для скручивания

 Окисление уже начинается, слишком много оголенной меди из-за зачистки проводов и

 Плохо выполненный обжим молоткового типа

 Обжим


 В то время как этот фитинг  сделал  и  работает  вопрос был бы для  как долго  , и когда, а не если бы он вас подвел? Этому кабелю было всего два сезона, он располагался в очень сухой части судна, но уже начал окисляться.

 Обжимные матрицы



 Это головка устройства для обжима наконечников FTZ. Он  сжимает наконечник по окружности  (360 градусов), уменьшая размер всего наконечника и, таким образом, создавая истинное холодноформованное соединение между проводом и наконечником.

 Надлежащие обжимы практически не создают сопротивления. Плохой изгиб может быть точкой сопротивления и тепловыделения.

 Головки также имеют буквенную маркировку. Каждая из этих головок вращается и есть плашки от 6GA до 4/0 провода.

 Проверка глубины зачистки



 Чтобы получить приблизительное представление о том, как глубоко зачищать провод, просто положите провод рядом с наконечником и отметьте его ручкой или карандашом.

 Сделать чистый срез



 Инструменты, которые продаются в морском магазине, часто скучны и дешевы. Это хорошая идея, чтобы очистить конец, прежде чем начать подключение. Я использовал свой кабельный резак Klein High-Leverage с номером по каталогу 63050, чтобы перерезать этот кабель 2 GA, и они отлично с этим справляются.

 Чистый рез



 Качественные инструменты обеспечивают хороший чистый рез.

 Этот инструмент также работает



 Не говорите жене, что я украл ее ножницы Fiskars Anvil из садового сарая. Смейтесь сколько хотите, но эти ножницы с наковальней прекрасно работают как для зачистки проволоки, если вы будете осторожны, так и для ее резки. Я нарезал до 4/0, но удобнее резать до 3/0 и меньше. Они стоят около $ 12,00 в Home Depot.

 Эти секаторы Fiskars Anvil очень часто являются моими инструментами для резки и зачистки большого кабеля аккумуляторной батареи GA. Я использую около двух пар в год, но в целом они стоят меньше, чем большие кусачки, которые также тупятся и нуждаются в замене. Основная причина, по которой они мне нравятся, заключается в том, что они также  аккуратно поместился в мою сумку для инструментов . Я нашел их в Интернете всего за 9 долларов…

 Зачистите провод


 Чтобы зачистить кабель аккумулятора, просто сомкните кусачки вокруг оболочки и сделайте круг.  Не нажимайте слишком сильно, иначе вы повредите провода. Если внимательно присмотреться, то можно увидеть, что ни один из них не был разрезан. Есть много способов зачистки кабеля аккумулятора, я просто нахожу этот, с небольшой практикой, самым быстрым и простым. Я думаю, что Fiskars лучше справляются со своей задачей, и именно их я использую чаще всего.

 Мое единственное предложение – использовать подходящие кусачки, подобные изображенным на фото, или использовать Fiskars. На этой фотографии я решил использовать мой Klein High-Leverage Cable Cutter, артикул № 63050. Они стоят около 20 долларов в Home Depot.

 Chanel-Lock также производит наборы, которые стоят немного меньше денег, но далеко не так точны, и они быстро затупляются.

 Инструменты Klein довольно высокого качества и сохранят остроту в течение длительного времени по сравнению с такими продуктами, как Chanel-Lock. Правильный инструмент для правильной работы всегда стоит затраченных средств, если, конечно, вы не обнаружите настоящую сделку, такую ​​как инструмент Fiskars. .

 Использование набора диагональных плоскогубцев   или  Dykes, , как их часто называют, не позволит сделать такой чистый и красивый разрез или полосу, как набор кабельных кусачек или Fiskars.

 Тестовая глубина = неправильная посадка



 Здесь я зачистил провод и вставил его до упора в наконечник. Я немного переборщил здесь для иллюстративных целей. Эта вставка из зачищенного провода просто слишком длинная.

 Тестовая глубина = правильная посадка



 Я отрезал часть провода кусачками Кляйна и снова вставил его. Глубина вставки , подходящая для , теперь готова к обжатию.

 Установите термоусадочную трубку



  СОВЕТ:   В зависимости от клеммы аккумулятора и размера провода выбранная вами термоусадочная трубка с клеевым покрытием  может не надеть  на клемму после ее обжатия. Просто наденьте термоусадочную трубку на провод  перед обжимом  . Обычно я обрезаю свою термоусадку примерно до 2,75 дюймов в длину, чтобы ее было достаточно для маркировки. .

 Положение обжима



 Этот наконечник батареи FTZ Industries имеет отраслевой стандартный код черного цвета для провода 1/0 и имеет тиснение буквами E-A, обозначающими настройки штампа.

 Это тиснение E-A указывает на то, какие матрицы следует использовать при опрессовке с помощью стандартных обжимных станков. Золотым стандартом  для обжима аккумуляторных наконечников является инструмент AMP Rota-Crimp. Несмотря на то, что не существует стандарта, который я мог бы найти для допусков на обжим наконечников, Amp является предпочтительным инструментом для многих профессионалов. К сожалению, этот инструмент стоит намного больше 1000 долларов, а мой находится где-то на дне залива Каско. О! По цене я заменил его на FTZ, но он отлично зарекомендовал себя, поэтому мне еще предстоит купить еще один AMP Rota Crimp.

 FTZ производит собственный инструмент, который стоит значительно меньше денег, чем AMP, но при этом использует тот же стандарт вращающегося штампа с теми же буквенными кодами, что и инструмент AMP.  Я обжимал наконечники Ancor, FTZ, Quick Cable и AMP с помощью обжимного станка FTZ, и он одинаково хорошо работает со всеми этими наконечниками.

 На фотографии две позиции, разделенные черными полосами, где ваш обжимной инструмент должен сделать  два отдельных обжима  . На этой картинке я в состоянии сделать первый обжим.

 Сделать обжим



  Технически  , с аккумуляторными наконечниками, первый обжим должен быть сделан на конце наконечника, ближайшем к проводу. Второй обжим делается ближе к отверстию. Я сделал это в обратном порядке, и у меня никогда не было проблем. Это обратный способ обжатия промышленных компрессионных наконечников. С промышленными наконечниками вы начинаете с конца отверстия для шпилек и продвигаетесь к проводу. Я даже видел некоторые клеммы аккумулятора с маркировкой  назад  и другие с маркировкой  вперед . Думаю, если индустрия не согласится  какое нам дело  .

 Причина, по которой сначала рекомендуется обжимать конец провода   наконечниками для батареи, состоит в том, чтобы не допустить отрастания оболочки провода от наконечника.  Вы применяете клейкую термоусадку, поэтому небольшой зазор не имеет большого значения.

 С помощью алмазного обжимного инструмента можно обработать  острых кромок  на незакругленной части штампа. Чтобы облегчить это, я проконсультировался как с FTZ, так и с Quick Cable и решил сделать по два обжима в каждом месте.

 Сделайте первый наконечник, параллельный обжимной головке, затем, как показано здесь, поверните его на 90 градусов или вертикально и сделайте еще один обжим в том же месте. Делаем это  закруглений со всех сторон , что позволяет получить очень аккуратный и аккуратный обжим под термоусадкой. Хотя это и не обязательно, но делает работу более аккуратной и профессионально выглядящей.

 Круглая сторона / Острая сторона



 Когда наконечник обжат  один раз , он имеет два красивых закругленных угла и два заостренных угла. К  перевернув его на 90 градусов и сделав второй обжим , теперь у вас есть четыре красиво закругленных угла на наконечнике.  Просто и легко..

 Первый обжим выполнен



 Вот первый обжим после  двойного обжима, поворота  и  скругления всех углов  .

 Готовый обжим



 Готовый обжим хорошо выполнен и хорошо сформирован. Обжимной инструмент FTZ фактически  уменьшает диаметр наконечника , как на  обжимной  стоячий такелаж. Обжимной молоток Ancor  просто перекашивает выступ и делает в нем углубление  .

 Красивый наконечник



 Опять же, положительный кабель и наконечник аккумулятора сделаны с помощью метода  вращения , поэтому все углы красиво закруглены. Вы можете видеть, как  физически уменьшает наружный диаметр проушины .

  ПРИМЕЧАНИЕ:  Этот инструмент делает такой идеально обжатый наконечник, что, когда я экспериментировал и пытался также припаять один, после обжима припой не вытекал за пределы первой обжимной ленты. Этот обжимной инструмент делает соединение полностью водонепроницаемым и непроницаемым для пайки.  В аэрокосмической отрасли это называют « газоплотный  ” обжим.

 Вставьте термоусадочную трубку на место



 Теперь термоусадочная трубка готова к нагреву.

 Клейкое покрытие



 При термоусадке аккумуляторного кабеля всегда лучше использовать изделие  с клеевым покрытием , предназначенное для тяжелых условий эксплуатации. Это обычно называют термоусадкой  с двойными стенками . Тем самым вы создаете герметичное соединение  , которое не позволит воде или влаге разъедать или повредить обжимной фитинг.

 Также необходимо убедиться, что клей расплавится с концов термоусадочного соединения. Если вы не видите, что клей  вытекает из , как на этом фото, продолжайте использовать фен, пока не увидите. Не забудьте прогреть равномерно..

 Готовый продукт



 Вот как будет выглядеть ваша работа после завершения.

 Инструмент низкого качества – гидравлический обжимной инструмент Harbour Freight



 После многочисленных просьб я добавил свой опыт работы с гидравлическим обжимным инструментом Harbour Freight.  Я могу подвести итог в двух словах,  очень плохой  ….. Читайте дальше, если вы хотите , почему  стоит за моим обзором…. (подмигнул)

 Пожалуйста, давайте не будем неверно истолковывать мой отзыв выше. Это не значит, что китайцы не могут делать что-то правильно,  они, конечно, могут  ,  и делают это каждый день  , но когда вы отправляете товар самым низким, самым низким покупателям, вы часто получаете то, за что платите, поскольку дело здесь.

 Этот инструмент стоил 59,99 долларов и стоил примерно столько же, сколько стоила его доставка в гофрированном ящике.0002 Давайте сделаем что-нибудь открыто, мне нравятся Harbour Freight Tools,  для некоторых вещей  . Я ни в коем случае не пренебрегаю всей их продукцией… Я недавно купил коробки с нитриловыми перчатками за 1/3 от того, за что я могу купить их в моем местном хозяйственном магазине, и они были точно такой же марки. Мне нравятся их наборы ключей, потому что я теряю много ключей и считаю их одноразовыми.  HFT хорош для  многих вещей , и они действительно служат своей цели. Этого у них не отнять.

  Однако этот инструмент не является их лучшим продуктом.

  1-  Размеры кристаллов, по-видимому, взяты из какого-то  мифического китайского стандарта . Это матрицы размером , а не  AWG. Повторяю, это матрицы размером , а не  AWG, несмотря на соответствующую маркировку. Это не только  вводящее в заблуждение  это наглая  ложь  . Они настолько плохи и так неправильно маркированы, что я подозреваю, что какой-то бедняга в грязной темной комнате, без подключения к Интернету, на самом деле сделал это после жалоб клиентов из США, что матрицы не имеют размера AWG?

  2-  Судя по всему, более ранние модели этого инструмента изначально имели маркировку в стандарте MCM. Я вижу встречу в HFT tools прямо сейчас; “  О да, мы можем исправить это, позволив просто перемаркировать матрицы MCM в AWG.  ». Извините, HFT, это так не работает…

  3-  Даже если вы найдете хорошо работающую матрицу, она имеет тенденцию выпадать из инструмента в трюм. Мой инструмент/матрицы  слегка магнитные , но недостаточно близко, чтобы предотвратить выпадение и потерю матриц. ВЧ  не будет  и  не может  получить вам замену. Я пробовал..

  4-  Матрицы  ужасно обработаны  , даже если обработаны по  мифическому выдуманному стандарту проволоки  …

  5-  Может кто-нибудь  ПОЖАЛУЙСТА 903 47 скажи китайцам что там  НЕТ ТАКОЙ провод  AWG, как 7 GA в реальном мире…….. WTF!

 Выступ 1/0. Матрица 1/0



 Итак, на этом изображении матрица с маркировкой HFT 1/0 с выступом 1/0. Ага, подходит….

 В этой демонстрации использовались все наконечники  для начинающих  или наконечники с самым маленьким наружным диаметром, которые подходят для проводов 1/0, 2GA или 4GA.  Это были не сверхмощные силовые проушины   .

 Усиленные проушины значительно больше по внешнему диаметру. На самом деле, сверхмощный наконечник 1/0 даже не поместится между губками этого обжимного инструмента, когда он широко открыт.

 Обжатие наконечника 1/0 на матрице 1/0



 Да, верно…..! Плохая посадка, неправильный размер, матрица с неправильной маркировкой, ничего хорошего…..

 Процеживание….



 Этот кубик с маркировкой 1/0 равен , так далеко от , что это даже не смешно.

 Ой………



 Прекрасное выравнивание верхней и нижней штампов. Должен ли я продолжать…….?

 ОБЖИМ!



 Это , а не , как должен формироваться обжим.  Чрезмерное обжатие  может привести к поломке проводов и резкому ослаблению наконечника. Переобжатие так же плохо, как и недообжатие.

 Таким образом, наконечник 1/0 стоил мне 3,30 доллара, а провод 1/0 — около 2,00 долларов, так что теперь я заработал до 65,30 долларов, пытаясь понять этот мифический стандарт HFT/китайского штампа…. . Блин…

 2GA Выступ в штампе 1/0..?



 Провод 1/0 и наконечники  с развальцовкой  не работают в кристалле 1/0 AWG, поэтому давайте попробуем пропустить сразу 1GA и перейти сразу к 2GA… два полных размера меньше, чем матрица 1/0 помечены как  …..

 Думаете, это сработает??

 А?



 И обжим……..

 Святый сверхобжимной Бэтмен!



 Даже наконечник и провод на два размера меньше, чем указано на обжимной матрице HFT, и этот инструмент, и я использую этот термин легкомысленно, по-прежнему  GROSSLY  чрезмерный обжим. Это  НЕ ХОРОШО  . Обжим никогда не должен выглядеть так, никогда….

 Итак, еще один наконечник за 3,30 доллара и провод за 1,85 доллара испорчены, и мы приближаемся к 70,00 доллара…………

 Возможно, наконечник 4GA в кубике 1/0?



 Я сейчас в отчаянии…. Итак, давайте попробуем  НА ТРИ РАЗМЕРА МЕНЬШЕ  ……

  Штамп для портовых перевозок 1/0 AWG

  1/0 = НЕ ПРОШЕЛ
  1 GA = НЕ ПРОШЕЛ 9008 7
  2GA = НЕИСПРАВНОСТЬ
  4GA = Посмотрим…….

 Это немного лучше



 Наконец, обжим, который  выглядит  несколько приемлемым. Единственная проблема заключается в том, что этот инструмент продается для обжима проводов  ДО  1/0, и он будет обжимать только до 4GA.

 My  RIP OFF ALERT  громко подает звуковой сигнал. 346 мифический китайский / стандарт AWG , поэтому учтите это в общей стоимости инструмента.

 Если вы хотите использовать силовые наконечники для тяжелых условий эксплуатации,  fagedaboutit  …..

 1/0, 2GA, 4GA, обжатые с матрицей 1/0



  Сверху вниз, используя матрицу 1/0, Я попробовал:

  1/0 = FAIL
  1GA = FAIL (Не нужно было физически проверять, я знал, что это не сработает.)
  2GA = FAIL
  4GA = Возможно сносно

 Что Черт возьми, провод 7GA?



 Они так сильно промахнулись, что фактически придумали новый размер провода.  (ухмыляется)

 Коммерчески доступный провод 7 AWG просто не существует в Северной Америке.

 Это стандартные размеры AWG, , которые действительно существуют,  это обжимной инструмент , заявленный  для работы с… 7
  4GA
  6GA
  8GA
  10GA
  12GA
  14GA

 Зачем кому-то нужен гидравлический обжимной инструмент   для обжима проводов 8GA – 14GA, мне непонятно.

 Хромированные штампы и штампы 7GA?



 Это какое-то довольно странное  хромовое  покрытие.? Также интересно отметить, что они полностью пропустили провод 1GA, , который легко доступен , но составили 7GA, которого нет.. Вау!!!!

 Пока HFT не разберется с размером кристалла AWG, я бы посоветовал  покупает инструмент у компании, которая действительно знает, о чем говорит , когда речь идет об обжиме проводов большого сечения.

 Хотя это может быть не самый плохой инструмент для размеров меньше 4GA, он не подходит для чего-то большего, чем 4GA, и это просто делает его очень плохой ценностью.

 Если вы решите купить этот инструмент, должен  БЕЗ ЗАЖИМА , когда наконечники обжаты. Все обжимные соединения должны выглядеть так, как показано на изображении 4GA.

 Ожидайте потратить около 30–40 долларов на провода и клеммы, чтобы выяснить, какие матрицы работают с какими проводами и наконечниками AWG и когда вы это сделаете  ЗАПИШИТЕ ЭТО  … Вы сами должны это выяснить. Я дал вам первый, , матрица 1/0 AWG работает со стартовыми наконечниками 4GA , но остальные оплачиваются вами. мой многолетний поиск, чтобы принести читателям лучшую ценность, чем обжимной инструмент FTZ, я думаю, что наконец сдался. Каждый из изображенных инструментов (а их было много, много) продавался как штампы AWG.  НИ ОДИН ИЗ НИХ НЕ СООТВЕТСТВУЕТ AWG  .. Итого  ВИНТОВАЯ РАБОТА  … Даже когда я покупаю у  предполагаемых американских компаний  , которые утверждают инструменты AWG, они не более чем переклеенные китайские инструменты.

 Все эти три инструмента делают  УЖАСНО ПЛОХИЕ ОБЖИМЫ , и ни одна из матриц не подходит по размеру для наконечников AWG, которые мы используем. На инструмент справа я возлагал больше всего надежд, так как это явная подделка инструмента, сделанного в США за 3500 долларов. Этот инструмент-подделка настолько ужасно несбалансирован в ваших руках, что буквально делает его почти непригодным для использования. Штампы, краска, подгонка и отделка абсолютно УЖАСНЫ. Ни одна матрица из набора из 10 матриц не подходила ни к одной из проушин AWG, которые я использую, несмотря на то, что стандарт США «9».Наклейка 0346 компании , сообщающая мне, что матрицы изготовлены по стандарту AWG. Я подозреваю, что парень из техподдержки понятия не имел, что такое AWG…?

 Суть в том, что вы можете потратить метрическую кучу денег, как я, экспериментируя с дешевыми таинственными стандартными инструментами для штампов, или потратить деньги и просто купить FTZ  или TEMCO TH0005 (если вам нужен гидравлический инструмент).
