Как обжать клемму на проводе в автомобиле

На чтение 2 мин. Просмотров 553 Обновлено

Соединение проводов в автомобиле при помощи клемм – самое надежное соединение. Кроме этого, провода можно легко рассоединить на время, например, ремонта. Как же обжать клемму на проводе?

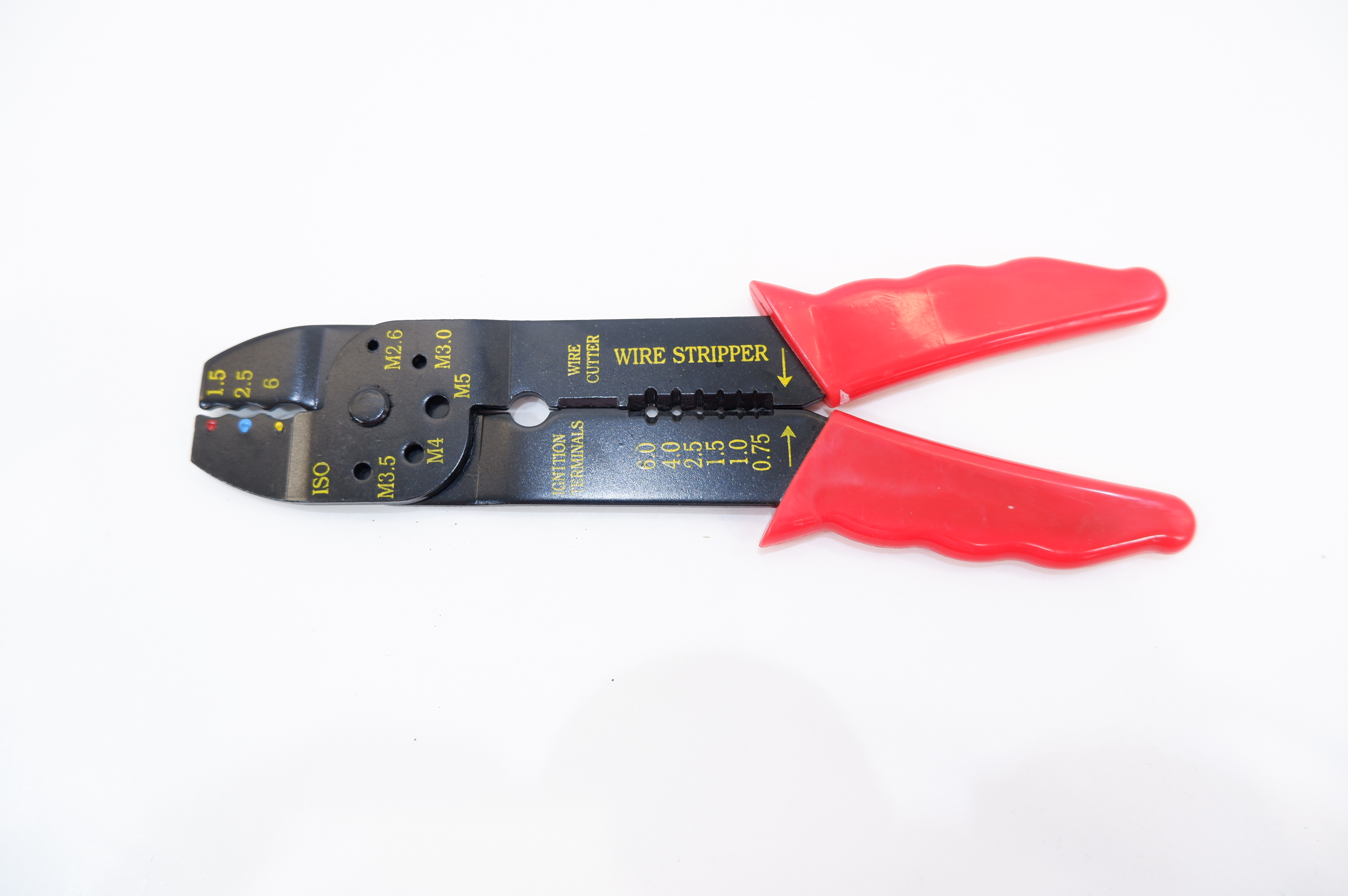

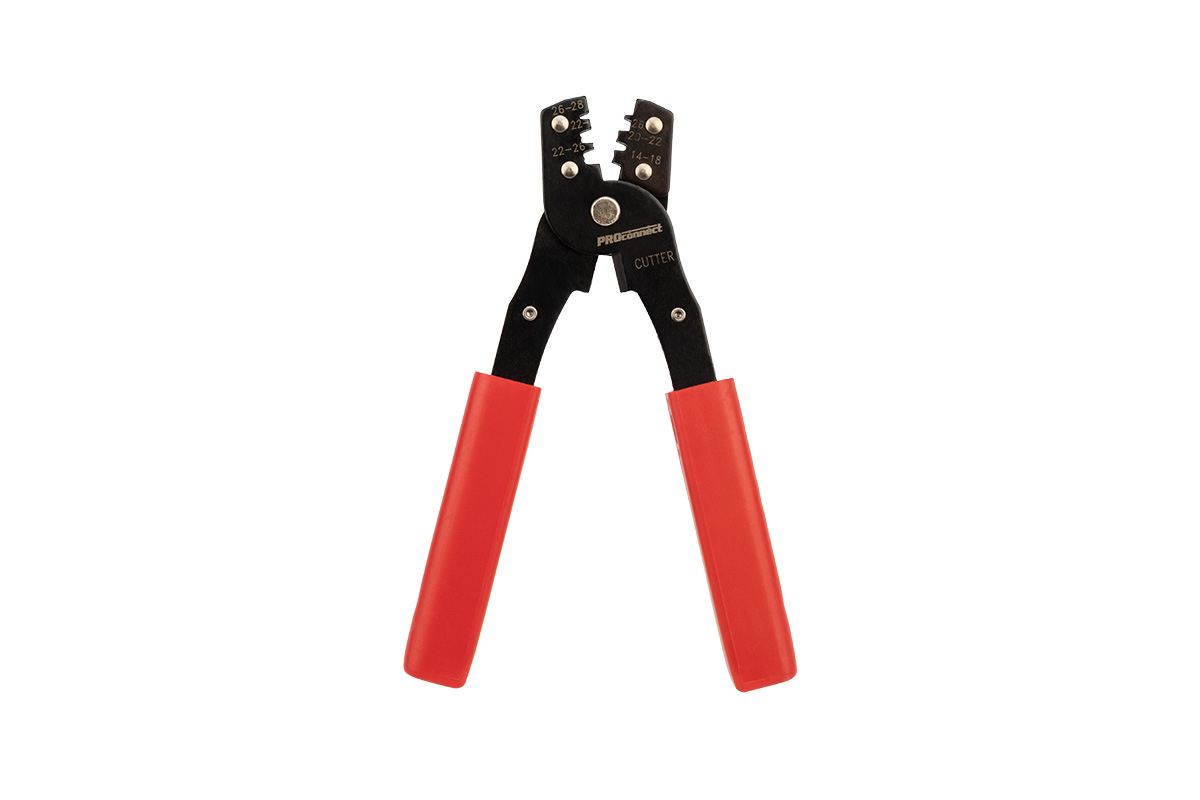

Для удобной и быстрой обжимки клемм существует специальный инструмент – кримпер. Но, если вы устанавливаете клемму на провод один раз в год, то смысла в покупке специализированного инструмента нет. Качественно обжать обычную автомобильную клемму можно и простыми плоскогубцами.

Для этого:

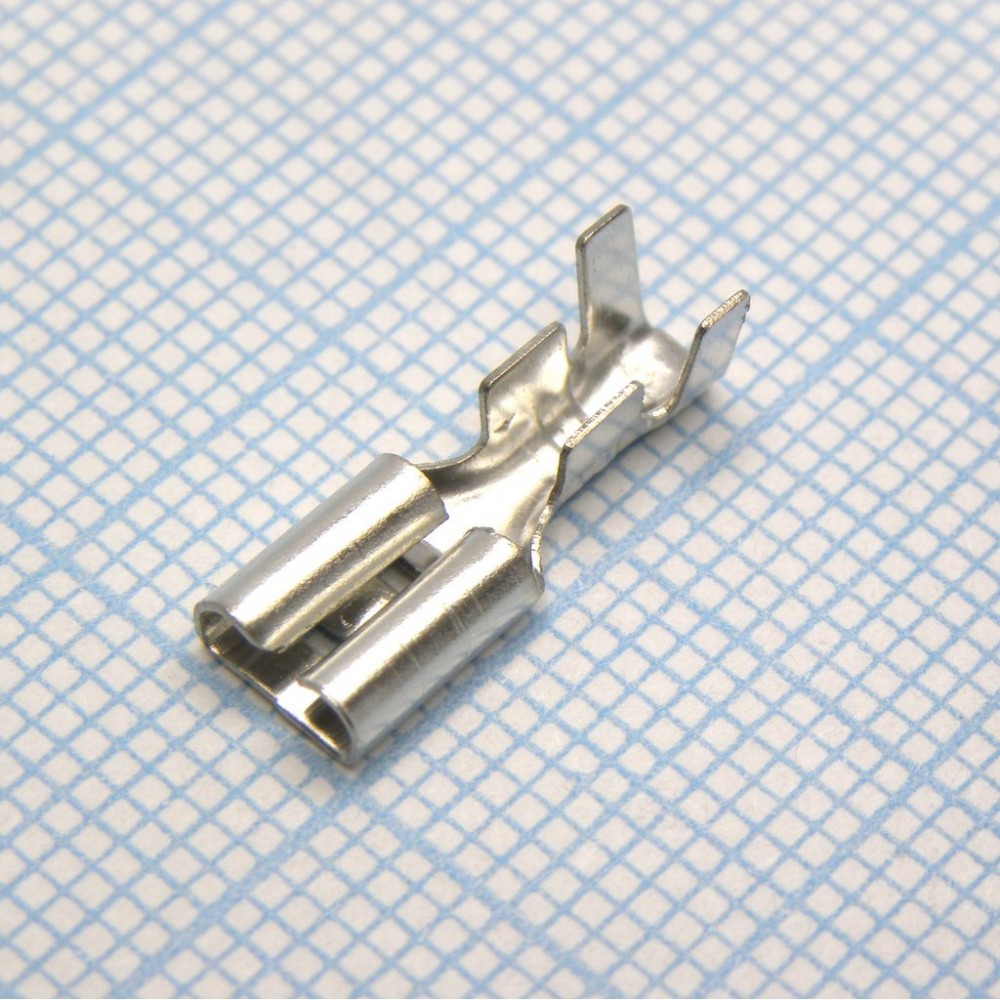

1. Берем нормальную автомобильную клемму (с отдельными лапками для фиксации изолированной и оголенной частей провода)

2. Плоскогубцами аккуратно поджимаем наружные лапки так, чтобы они начали сворачиваться, образуя кольцо. Диаметр кольца должен пропускать вовнутрь ваш провод и слегка зажимать его.

3. Зачищаем конец провода. Как зачистить провод в автомобиле.

4. Слегка скручиваем оголенный конец, чтобы жилки провода не топорщились.

5. Просовываем сквозь подготовленное кольцо провод таким образом, чтобы оголенная часть оказалась между внутренних лапок, а внутри кольца уже была изоляция.

6. Поджимаем кольцо для надежной фиксации клеммы на проводе.

7. Плоскогубцами зажимаем внутренние лапки. Делаем это крепко для надежного контакта клеммы с оголенным концом провода.

8. Проверяем качество обжима – все лапки должны быть зажаты ровно, крепко. Через внутренние лапки не должны торчать жилки провода.

После того, как клемма обжата на проводе, ее можно обмотать изолентой. Это спасает от короткого замыкания, да и выглядит вполне красиво. Таким образом, обжимаются стандартные российские автомобильные клеммы типа «мама», «папа» и «под ключ». При должном опыте, качество обжима практически не отличается от заводского, а обжать клемму можно всего за полминуты.

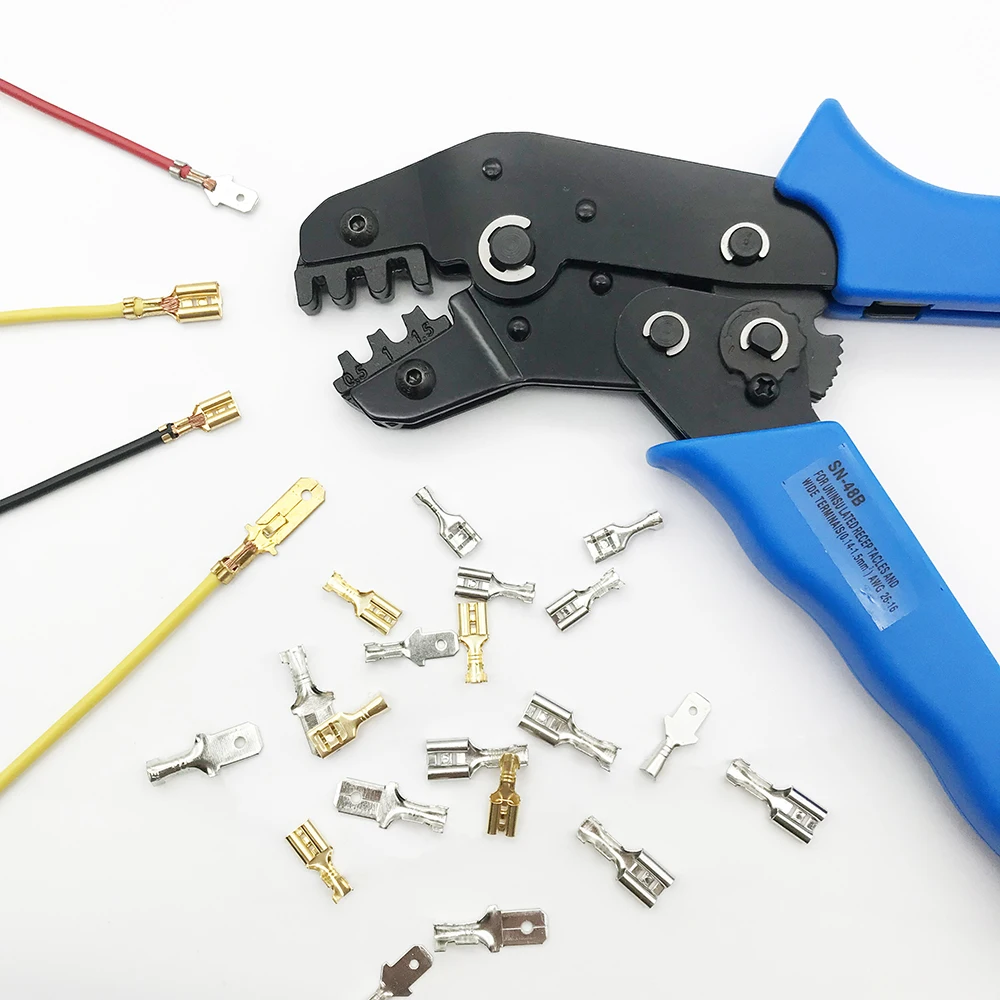

Кримпер для неизолированных клемм сечением 0.

5-1.5мм2. Об обманчивости первого впечатления У меня есть несколько обзоров клемм и прочих соединителей, и в КАЖДОМ мне задают вопрос «где взять хороший кримпер?»
Я экспериментировал — к сожалению не особо успешно, о чем тоже писал, в частности в недавнем обзоре алмазных буров, где я пробовал доработать матрицы от кримпера, чтобы они нормально обжимали. И вот наконец-то я получил кримпер, который и недорог и отлично обжимает клеммы. Краткое резюме — отличная штука, особенно как за 10 баксов. Для больших клемм и больших сечений проводов не подойдёт, нужно что-то другое, покрупнее. У меня, опять же, пока нет решения, ибо свой покупал давным-давно в оффлайне, а купленое в Китае как-то вообще не понравилось и к покупке рекомендовать нечего. Но для малых, типа «лиры» и меньших — обозреваемый незаменим.

Вначале, пожалуй, коротенечко о клеммах и обжимке как процессе.

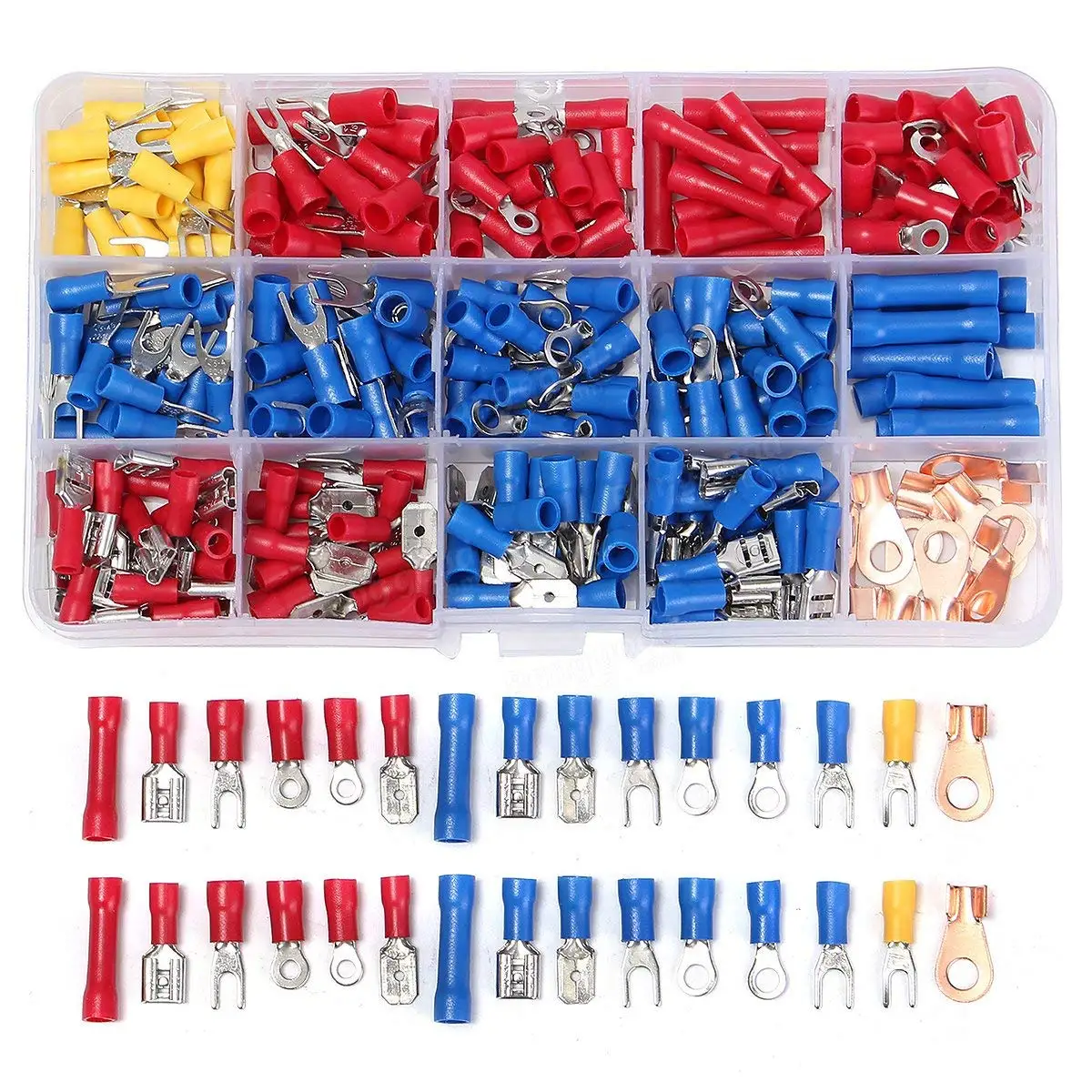

Автомобильные клеммы имеют просто бешеный ассортимент. Обжимная их часть, которая собственно зажимается на провод бывает под несколько сечений, то есть с разной длиной (или высотой) обжимных усов, И с разной шириной этих самых усов.

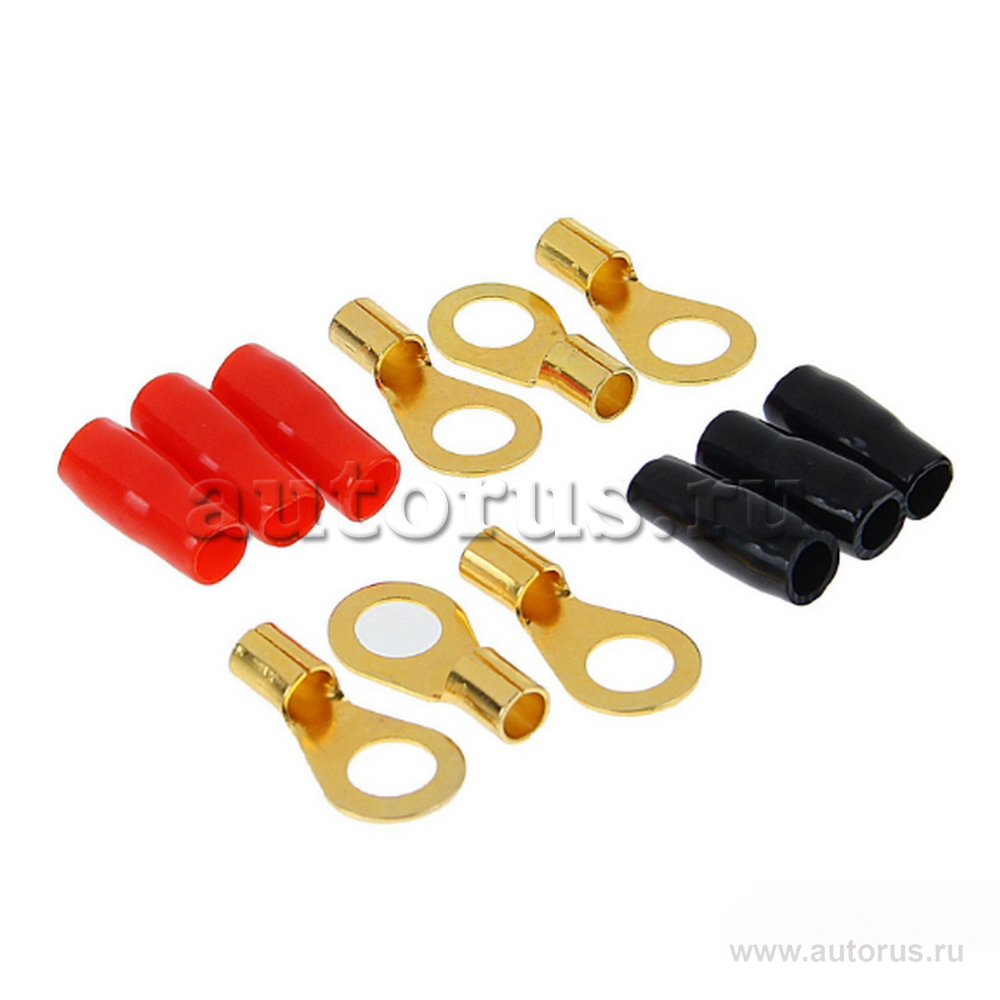

«Большие» клеммы, под большие сечения провода (от 1.5 мм2 и выше, до 4 примерно) имеют вид как на фото вверху, малые, для которых предназначен обозреваемый кримпер — внизу.

Хорошо видна разница в ширине обжимных усов.

Следующий слааайд… показывает разницу между клеммами для разных сечений. если не ошибаюсь это 1.5 и 2.5мм2. Есть небольшая разница и по ширине, но это возможно особенности конкретной модели конкретного производителя.

Есть еще много видов неизолированных клемм, но ИМХО для всех автомобильных под малое сечение провода подойдёт данный кримпер. А вот для Dupont, JST и прочих «компьютерно-электронных» нужен другой, еще более мелкий.

При этом нужно помнить: сечение провода, размер обжимной части клеммы и размер матрицы должны соответствовать друг другу, иначе не будет качественного обжима. Провод меньшего сечения можно сложить вдвое, хотя это и неправильно, но если очень хочется — то в принципе можно. Результат будет показан на фото в конце обзора.

Надеюсь, ввобдая часть достаточно наглядно пояснила для каких клемм нужна данная обжимка, а для каких не подойдёт, переходим к основной части.

Обозреваемый кримпер — родной брат моего старого и любимого, купленного на tinydeal много лет назад.

Брат, но не близнец. Отличаются они толщиной матриц. У старого — 4мм, у нового 6.5мм (или около того)



Это важный факт для подбора альтернативных матриц, но на качестве обжима он не сказывается НИКАК.

18.5см в длину, 350г вес. Трещотка, регулировка усилия, флажок разблокировки трещотки — всё то же самое, всё как у всех. Вообще изначально клещи произвели не самое приятное впечатление. На матрицах очевидны следы облоя. НО. Они, как оказалось, расположены в некритичных местах, и хотя я и сошлифовал их гравером и алмазными бурами — все клеммы на фото обжаты ДО этого.

Матрицы крупно:


Литьё (точнее, не фрезеровка), магнитятся. Поверхности обработаны достаточно чисто. На углах есть небольшое количество облоя, который испортил первое впечатление, но как оказалось — не влияет на качество обжима. Соединяются между собой плотно.

Ну и самая важная часть обзора — проверка кримпера в работе.

Участвуют два провода: синенький сечением 20awg (написано на проводе) и разноцветный предположительно сечением 1.5, но могу ошибаться, а толком измерить нечем, как и опыта определения сечения на глаз.

Клеммы: папы куплены в оффлайне, предположительно под сечение 1.5мм2, мамы из этого обзора (это НЕ лира, это аналог меньшего размера) предположительно под сечение 1.0, ну и автомобильная мама 6.3мм, предположительно под сечение 1.5.

Тонкий провод я обжал в мелкие мамы, и в папу, сложив вдвое. Толстый — в большие мамы и в эти же папы, без всяких лишних сложений. В большую маму чуть недовставил, простите. Обжимал меньшие клеммы в среднем гнезде, Большие — в бОльшем. меньших клемм для проверки самого маленького к сожалению не завалялось.

Результатом я крайне приятно удивлён и весьма доволен. Несомненно, к качеству обжимки можно придраться, но во-первых у меня и провод по сути неизвестного сечения, и клеммы взяты по большому счёту «от балды». И это всё — за менее 10 баксов.

Выводы: я КРАЙНЕ доволен качеством результата. Пожалуй, я этот кримпер отдам брательнику, а себе куплю такой же. А в свой поставлю матрицы для меньших сечений. Особенностью данных клещей является большая толщина матриц, что нужно учитывать при покупке сменных — либо ставить их через проставки для утолщения, которые иногда тоже продаются вместе с матрицами.

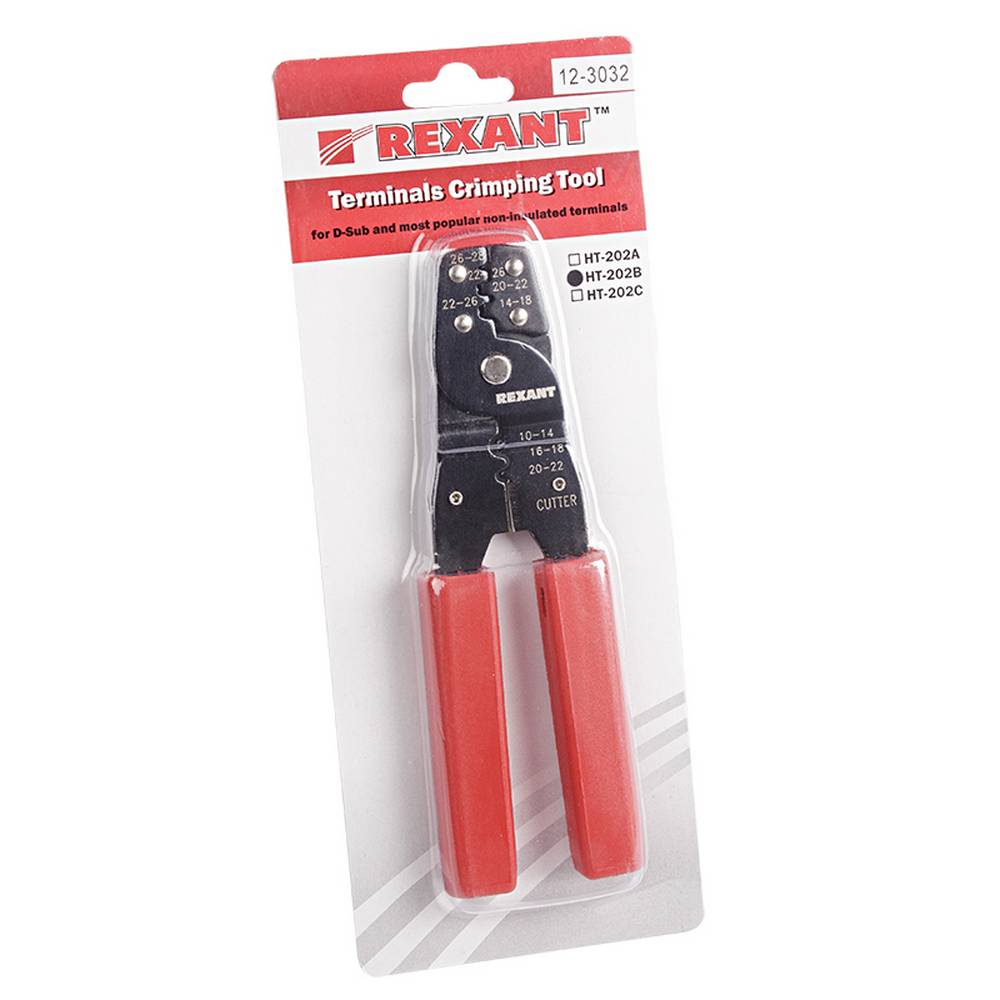

Еще один нюанс. Часто продаются кримперы «в наборе», с несколькими видами матриц. Это вроде бы отличное решение имеет один существенный минус: необходимость переставлять матрицы. А это и раздалбывание резьбы в том числе и в клещах (винты-то можно и поменять), и время на замену. Поэтому я сторонник использования клещей «в сборе», под каждый тип матриц — свои клещи. Да, это занимает много места, и много весит, если таскать в сумке на выезды, но это удобнее. поэтому если есть возможность — лучше покупать под каждую задачу свои клещи, а не матрицы. Исключение — необходимость уменьшить вес или крайне редкое применение какого-то типа матриц — раз в полгода можно и переставить.

Данные клещи, повторюсь, первоначально произвели несколько негативное впечатление, однако полностью реабилитированы по результатам работы. Однозначно рекомендую к покупке, и нет, это совершенно не потому что п.18 — это моё совершенно искреннее отношение к ним. Повторюсь, я рассматриваю покупку еще одних таких же.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Кримпер VSB-03B для “автомобильных” клемм. Simply the best

Я довольно давно ищу замену своему старому кримперу. На эксперименты потрачено уже довольно много денег, но до этого момента мне не удавалось найти что-то что меня бы устроило. Данный кримпер идеален, или максимально близок к идеалу. В лоте несколько инструментов, не перепутайте.


Начнем с того, что увидев данный кримпер на али я решил что он весьма интересен, и судя по всему неплох. Да и формфактора такого у меня не было еще. Получив посылку, я понял, что и так красиво упакованного кримпера у меня еще тоже не было 😉


Внешний вид:


Интересная особенность — за счет того что ось вынесена аж куда-то в ручку — матрицы открываются с минимальным углом и двигаются практически параллельно

Матрицы крупнее



Приятная мелочь — для самого малого размера сделана выборка глубиной 1мм, ведь такие клеммы короче.

Размеры матриц (первый видимо всё же 12.5мм)


Как входят клеммы

Ну и как он жмёт

Народная мудрость гласит, что прикопаться можно даже к столбу. К результату обжимки меньшей клеммы в принципе тоже. Но это нужно прям сильно захотеть докопаться. Можно докопаться и до «лиры», но тут есть нюанс — мне кажется что она для обжима с резинкой, так что тут так сказать my bad. С моей точки зрения обжимает он если и не идеально, то максимально близко к идеалу. Из всего многообразия кримперов что у меня есть или были — это реально один из лучших как по качеству изготовления, так и по качеству обжимки. Он заменит не только мой любимый большой кримпер, но и второй поменьше, и вообще говоря для большинства автомобильных клемм его будет достаточно.

Вот эти кримперы он заменит:

Ну а вот сравнение матриц с предыдущим эталонным кримпером

Подытоживая. Если для малых автомобильных клемм (до 1.5мм2) подойдёт SN28BS или SN48B, то для больших, до 6мм2 включительно — это первый вариант, который вот так вот нестыдно обжимает. Абсолютно все другие что я покупал как в виде готовых кримперов так и в виде матриц — либо просто погано обжимали, либо требовали доработки вообще сразу, чтобы хоть как-то начать работать. Тут из коробки имеем фактически идеал. При том что по цене предыдущие были не сказать чтоб принципиально дешевле. Однозначно маст хэв любого автоэлектрика.

* Товар куплен за свои, вопреки хейтерам п.18, и стоит каждого потраченного цента.

UPD1: в комментах подсказали, что сейчас у этого продавца есть другой лот с тем же кримпером, но более низкой стоимостью доставки

UPD2: теория и практика обжима

Дополнительная информация

Начнем с того, что сечение провода, размер клеммы и место в матрице кримпера где всё это будет обжиматься — должны соответствовать друг другу. Далее. У клемм есть две пары усов: которые обжимают изоляцию — поуже и подлиннее, и которые обжимают жилы — соответственно пошире и покороче. В кримпере соответственно «посадочные места» тоже отличаются по размерам:

Там же на фото можно увидеть примерную длину зачистки жил. Лайфхак: если провод имеет меньше сечение чем клемма, зачищаем вдвое длиннее и загибаем пополам.

Клемму можно вставить в матрицы правильно и неправильно. Можно перепутать даже часть для обжимки изоляции с частью для обжимки жил, но речь сейчас не об этом. Речь о том, что усы клемм должны максимально соответствовать форме матриц, то есть произвольно двигать клемму туда-сюда нельзя.

Примеры ниже, надеюсь всё понятно



После того как клемма вставлена — слегка придавливаем кримпер чтобы он её поджал и кламма не выпадала из кримпера, но еще не сжалась, вставляем провод на место и додавливаем до разблокировки.

Самодельные клещи для обжима клемм. Инструменты для обжима, опрессовки, пробивки отверстий

Для качественной коммутации электрической проводки и кабельных трасс с вводно-распределительными, заземляющими и другими устройствами важно использовать кабельные наконечники. Ими обжимают концы проводов. Делается это не голыми руками, а при помощи специального инструмента.

Кримперы, или клещи для обжима наконечников проводов, гарантируют качественный контакт и надежное соединение. Их можно применять для опрессовки наконечников различного типа – изолированных и неизолированных, втулочных и гильзовых. Также прибор позволяет обжать автомобильные клеммы.

Особенности обжимных клещей

Пресс-клещи различаются по размерам и форме матрицы, но имеют общее предназначение. Используют инструмент для закрепления нескольких проводников друг с другом или подготовки пучка токоведущих жил для последующей коммутации с клеммами на электрических приборах.

Зачастую необходимость опрессовки возникает при коммутации кабелей, состоящих из нескольких жил. Их нельзя помещать в клеммы без должной подготовки, поскольку из-за малых вибраций при движении электрического тока произойдет уплотнение некоторых жил. Это приведет к появлению свободного пространства и, соответственно, ослаблению контакта.

Именно это способствовало тому, что несколько десятилетий назад, когда не было кабельных наконечников, для монтажа силовой электрической проводки использовали исключительно одножильные провода. С появлением пресс-клещей все существенно изменилось.

Несмотря на рекомендацию по применению одножильного кабеля в силовой проводке, многожильные провода эксплуатировали и опрессовывали. Вместо клещей тогда (и сейчас) операция осуществлялась при помощи мощного пресса, создающего требуемое усилие. Принцип действия пресса напоминает автомобильный домкрат, а большинство моделей оборудования оснащено гидравлическим приводом. Сегодня громоздкие устройства применяют для качественной опрессовки толстого силового кабеля.

Процесс опрессовки до банальности прост: на конец зачищенного кабеля надевают специальную втулку, которая помещается в клещи для обжима с последующей фиксацией. Вспомните сетевой кабель, который вставляют в заднее гнездо системного блока: его обжимают при помощи пресс-клещей, а в роли втулки выступает прозрачный наконечник RJ45. Это не единственный возможный вариант: существуют двусторонние втулки, с обеих сторон которых вставляют концы разных кабелей. В результате имеем более качественную и надежную альтернативу обычным скруткам или пайке проводов.

Основные типы и разновидности клещей

Конструктивно обжимные клещи можно разделить на две основные разновидности – диафрагменные и те, что работают по принципу пассатижей.

Второй вариант считается более распространенным: при нажатии на рукоятки инструмент сдавливает втулку двумя рабочими плоскостями, но, в отличие от плоскогубцев, на краях имеются вырезы нужной формы, которые выполняют функцию направляющих. Данный прибор подходит для обжима наконечников П-образной формы.

Главное достоинство инструмента – универсальность, поскольку обжимать наконечники можно с любой стороны. Универсальность заканчивается тогда, когда речь заходит о размерах гильз: конкретные пресс-клещи предназначены для небольшого габаритного диапазона втулок.

Если вы часто выполняете опрессовку либо в настоящий момент работаете над крупным проектом по электропроводке, то с большей долей вероятности придется обжимать провода кабельными наконечниками и больших, и малых размеров. Таким образом, под рукой нужно держать несколько кримперов под разные втулки.

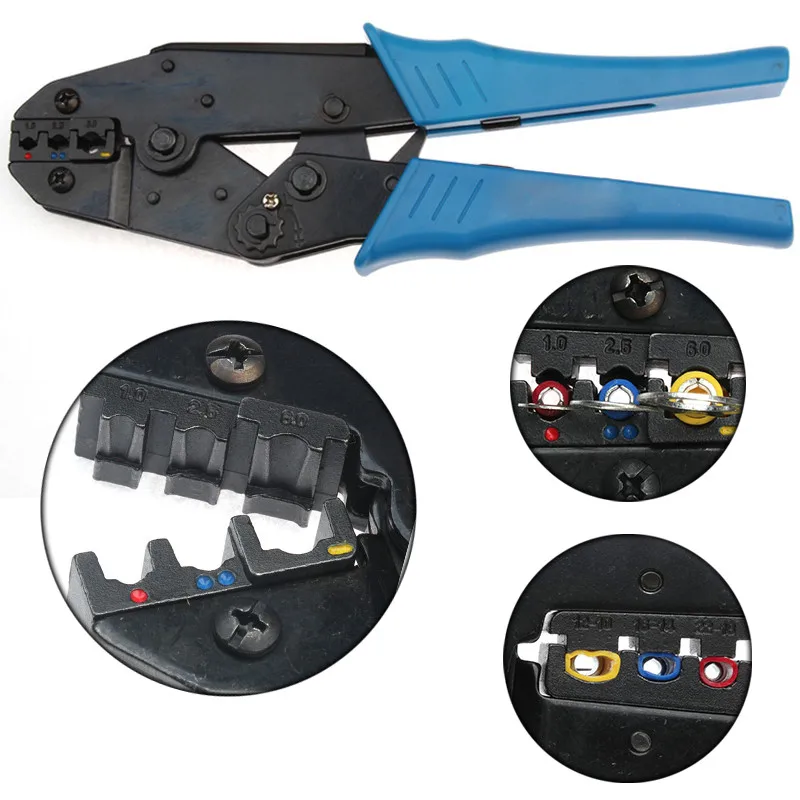

Есть отличная альтернатива: кримперы с набором съемных матриц, устанавливаемых на кассету. Для смены рабочую часть инструмента вставляют в отверстие кассеты, затем тянут «на себя», и матрица оказывается внутри. Остается вставить основание в отверстие с матрицей нужной формы. Вспомните качественные бритвенные станки со съемными лезвиями – срабатывает аналогичный принцип.

Что касается диафрагменных пресс-клещей, то они позволяют выполнять обжим с четырех или шести сторон. Точное количество зависит от механизма диафрагмы. Полный обхват втулки повышает качество соединения, обеспечивает максимальную плотность обжима. Кроме того, данный прибор в автоматическом режиме подстраивается под толщину используемой втулки, поэтому нет необходимости менять матрицы.

Но даже у такого инструмента есть недостаток – опрессовывать можно конец одного провода, поскольку с другой стороны находится замкнутая «рабочая головка». При помощи диафрагменных клещей нельзя создать обжим двух проводов вместо их скрутки.

Область применения

А теперь рассмотрим основные сферы использования пресс-клещей для оконцовки проводов. В зависимости от конкретной ситуации выбирают инструмент нужной формы и конструкции.

Для многожильных проводов и тонкостенных наконечников

Данные кримперы используют для обжима проводов малого сечения (начиная от 0,5 мм) со штыревыми втулочными кабельными наконечниками. Качественное оборудование производит компания IEK. Обжимка электрического кабеля выполняется до максимального усилия, чтобы сработал пружинный механизм.

Необходимость опрессовки многожильного кабеля возникает, когда его подключают в клеммы на автоматических выключателях, распределительных щитах, коробках и других устройствах. Наличие качественных втулок и инструмента исключает растрепывание жилок кабеля, поскольку происходит надежный обжим, обеспечивающий при коммутации непрерывную электрическую связь.

Без кабельных наконечников и последующего обжима останется либо скручивать, либо припаивать провода к клеммам распределительных и щитовых устройств. В таком случае будьте готовы к частым поломкам жилок, нарушению связи с последующими короткими замыканиями и перегревом оборудования. К слову, такой вариант все-таки допустим, но для кабеля с одной жилой.

Для многожильных проводов и толстостенных наконечников

Для качественного обжима силовых многожильных кабелей с толстыми наконечниками используют пресс-клещи других размеров. Каждый отдельный инструмент характеризуется уникальной рабочей зоной. Например, для пресс-клещей ПК-16 от КВТ их пять. Зоны обозначают специальными отметками на губках кримпера. К примеру, диапазон обжима может составлять 1,5-16 мм. После опрессовки на тыльной части втулки остается специальное клеймо.

Важно! Многие инструменты, включая ПК-16, используют для обжима исключительно многожильного кабеля. Если пытаться сделать это с одножильным проводом, то из-за чрезмерного усилия жила может преломиться.

Опрессовка начинается с подготовительного этапа. Для начала нужно зачистить концы кабеля, после чего вставить его до упора в гильзу, исключая свободное пространство внутри. Именно поэтому гильзы нужно подбирать под диаметр кабеля так, чтобы он свободно входил внутрь, но и не болтался там, как провалившаяся пробка в стеклянной бутылке. Это очень важно, поскольку от данного критерия зависит качество будущего обжима.

Все торчащие проводки нужно откусить. После выполняют изоляцию: для этого применяют термоусадочные трубки с феном. Для повышения надежности верхнюю часть обматывают изолентой. Но это совершенно необязательно: трубки будет достаточно.

Обратите внимание на то, что инструменты могут маркироваться с буквой «У» и без нее. Например, в случае с ПК-16-У храповый механизм размещен внутри рукоятки. Также будут разными усилия, прилагаемые при опрессовке с помощью ПК-16 и ПК-16-У. Во втором случае сил требуется меньше.

Для кабеля большого сечения

В случае с силовым проводом крупного сечения вместо пресс-клещей следует использовать большой гидравлический пресс. Такой обжимник появился намного раньше кримперов, но, как и в случае с ними, от его габаритов зависит то, какой высоковольтный кабель можно обжать. В бытовой сфере инструмент не применяют, поскольку обжимаемые втулки, наконечники и гильзы имеют немалые габариты. Такой вариант, к примеру, подходит при прокладке и коммутации силовых проводов в электрических щитах в подъездах домов и т. д.

Для сжатия матрицы нужно приложить большое усилие на рычаг. Если клапан немного приоткрыт, то шток начинает медленно отдаляться. Полностью открытый клапан обеспечивает быстрое удаление штока до самого упора. Во время полного сжатия матриц происходит блокировка. При этом нет вероятности образования избыточного давления, которое могло бы повредить механизм.

Поскольку матрицы подбирают в зависимости от габаритных размеров, то гидравлический пресс выпускают вместе с кассетой из нескольких матриц. Верхняя часть намагничена, поэтому автоматически возвращается в исходное положение. Меняется только нижний элемент пресса. Независимо от положения оборудования части не вылетают. На инструменте имеется прорезиненная рукоятка, повышающая электрическую безопасность.

Обжим двух проводов при помощи двусторонней втулки необходим в тех случаях, когда демонтируют электрический щит с последующим переносом в другое место. Возникает необходимость наращивания медных проводов сечением 6-12 кв. мм.

Для последовательного обжатия проводов

Данный вариант прекрасен тем, что исключает попадание воздуха внутрь гильзы. Это очень важно, если требуется последовательно соединить медный и алюминиевый провода, которые могут окисляться при воздействии кислорода.

Для обжимки компьютерных кабелей

Кримперы для обжима витой пары, используемой в качестве компьютерного LAN-кабеля, относятся к отдельной категории. Они работают аналогично клещам с двумя губками: вместо металлической втулки применяют матрицу специальной формы, позволяющую устанавливать на компьютерный или телефонный провод штекер RJ 45. Вместо обжима такой инструмент смещает контакты, прорезая изоляцию на отдельных проводках и плотно прижимая к жилам.

Как правильно работать обжимными клещами

Процесс опрессовки кабеля при помощи гильзы или наконечника интуитивно прост. Провод помещают внутрь одного из перечисленных элементов, к которым подводят матрицу клещей, сжимают рукояти и формируют качественный контакт. На практике все намного сложнее, чем кажется. Если вы впервые выполняете обжим проводов, то наверняка соединения будут далеки от идеала. Нередки случаи, когда, казалось, внешне хорошо сделанный контакт со временем ухудшался.

Если не выдерживается форма клемм

Причиной этого могут быть неправильные настройки при сдавливании двух губок матрицы. Прилагаемые усилия и форма подбираются в зависимости от обжимаемого провода и наконечников. Именно поэтому, как писалось выше, под рукой должно быть два и более инструмента, чтобы не иметь необходимости постоянно изменять настройки пружины под разные кабели и гильзы.

Качество выполняемых работ зависит от материала, используемого для производства гильзы, и толщины втулок и наконечников. Плотные клеммы намного проще обжать: они способны выдерживать форму лучше, чем при эксплуатации изделий из мягкого материала.

Также обратите внимание на важное требование, в соответствии с которым нужно правильно разместить наконечники П-образного сечения. Определенный перекос детали может выходить за пределы зоны погрешности.

Скручивание многопроволочных жил перед обжимкой

Опытные электрики, часто выполнявшие пайку и скрутку проводов, могут иметь привычку делать это даже перед процессом опрессовки. Это действие категорически запрещено при обжиме многопроволочных наконечников. Справедливость данного условия проверить очень просто: перекрестите друг с другом два многожильных провода, затем сожмите их плоскогубцами. Вы заметите, как деформируется проволока, будет перебита, поэтому электрическая связь на токоведущей жиле уменьшится.

Без скрутки проволока будет расположена параллельно, а в случае деформации жилы заполнят пустоты, при этом не произойдет передавливание.

Подводя итог, хочется вспомнить простое правило: для каждой работы необходим свой инструмент. Это обобщенное понятие, но в случае с пресс-клещами все намного сложнее. Если нет желания постоянно перенастраивать пружину, что делать очень непросто, то отдельный прибор подбирается в зависимости от типа обжимаемого провода. Окончательный выбор, какой инструмент покупать и сколько разновидностей использовать, сделайте в зависимости от количества ежедневной работы, связанной с опрессовкой.

Для качественных соединений различных проводов и кабелей с источниками и потребителями электроэнергии применяются металлические обжимные наконечники и гильзы. Их крепление на концах проводной продукции осуществляется с помощью пресс клещей для опрессовки наконечников.

Особенности обжимных клещей

Принцип действия инструмента похож на работу пассатижей. Отличием обжимных клещей для наконечников является сложный профиль прессовочных губок. Клещи обжимные или кримперы имеют различные размеры и форму посадочного ложа. Каждый вид инструмента предназначен для опрессовки проводов и кабелей с определённым сечением и количеством жил.

Инструменты для обжима наконечников проводов и жил кабелей позволяют быстро и качественно осуществить коммутационные связи между энергетическими узлами. Сам процесс обжимки для наконечников кабельных изделий довольно прост. На оголенный конец провода или многожильную скрутку одевают втулку. Её заводят в проём клещей. Усилием пальцев руки сжимают рычаги инструмента, и кримпер обжимает гильзу с проводом.

Основные типы клещей

Клещи обжимные подразделяют на два типа. Самый распространённый вид – это конструкция, работающая как пассатижи. То есть гильза сжимается с двух сторон. Другие клещи – это диафрагменные кримперы.

Пассатижный

Наконечник обжимают так, как плоскогубцы захватывают какую-либо деталь. Рабочая поверхность матриц имеет вырезы, в которые продевают хвостовик наконечника. Такая конструкция годится для тех креплений, которые не нуждаются в особой надёжности.

Для увеличения силы обжатия были изобретены гидравлические обжимные инструменты для наконечников. Благодаря этому усовершенствованию, клещи стали обладать большей эффективностью применения. В конструкции использованы цилиндры с поршнями, заполненные маслом, что создаёт большое давление матриц на гильзу наконечника.

Важно! Некоторые кримперы комплектуются несколькими видами съёмных матриц. Универсальность инструмента устраняет потребность в клещах под каждый размер сечения проводников.

Оригинальность конструкции диафрагменных обжимников заключается во всестороннем охвате хвостовика наконечника. Принцип действия схож с движением лепестков диафрагмы фотообъективов. Единственным недостатком таких устройств является невозможность заведения клещей в соединение двух концов проводов.

Обратите внимание! Диафрагменный инструмент используют как пресс для металлических наконечников штыревой или плоской формы. Всесторонний зажим намного эффективнее пассатижного типа охвата концевиков проводной продукции.

Область применения

Клещи для обжима наконечников проводов определённых конструкций применяются в зависимости от состава сечения кабельной продукции. Основные направления использования кримперов можно представить следующим перечнем:

  • многожильные провода и тонкостенные наконечники;
  • многожильные провода и толстостенные наконечники;
  • наконечники и электрический кабель большого сечения;
  • последовательное обжатие проводов;
  • обжимка компьютерных кабелей.

Многожильные провода и тонкостенные наконечники

Тонкостенные наконечники применяют для проводов малого сечения – от 0,5 до 3,5 мм2. Элементы имеют маркировку НШВИ. Аббревиатура расшифровывается следующим образом:

  • Н – наконечник;
  • Ш – штыревой;
  • В – втулочный;
  • И – изолированный.

НШВИ наконечники применяются для опрессовки медных многожильных проводов с последующей вставкой в гнёзда различных электронных приборов. Рукоятки кримперов сжимают до тех пор, пока не сработает пружинный механизм устройства.

Обратите внимание! Многоступенчатые матрицы клещей позволяют работать одновременно с проводами сечением в диапазоне, указанным выше. Этим исключается потребность в большом количестве скобообжимных ручных инструментов.

Пресс клещи создают крепкое и надёжное обжатие наконечников. Без них пришлось бы скручивать многожильные сердечники или заниматься пайкой клемм распределительных устройств. Применение отпрессованных концевиков полностью устраняет проблемы, связанные с ломкой тонких жилок, обрывом проводов, риском короткого замыкания.

Многожильные провода и толстостенные наконечники

Толстостенные хвостовики используются для опрессовки многожильных силовых кабелей. Их предельное сечение достигает 16 мм2. Пресс клещи ПК-16 применяют только для многожильных проводов. Инструмент может обжать гильзу настолько сильно, что легко переломит одиночную жилу.

Процесс опрессовки кабеля происходит в несколько этапов:

  1. На конце провода отмечают длину гильзы.
  2. Специальными кусачками удаляют изоляцию с отмеченного участка.
  3. Одевают отрезок термоусадочной трубки так, чтобы она не заходила на оголённый провод.
  4. Очищенный конец кабеля заводят внутрь гильзы. Вхождение провода должно быть плотным, но без усилия.
  5. Клещами делают обжим наконечника.
  6. Торчащие жилки обкусывают.
  7. Феном греют термоусадочную трубку, пока она плотно ни обхватит кабель.

Если в маркировке инструмента указана литера «У», то это означает расположение храпового механизма внутри рукояток, чем создаётся большое усилие на губках кримпера. Клещи ПК-16-У легче сжимаются во время опрессовки кабеля.

Наконечники и электрический кабель большого сечения

Обжимка для наконечников электрического кабеля большого сечения производится ручным гидравлическим прессом. Изначально клапан устройства приоткрыт, и шток медленно сдвигается в исходное положение. В начале хода поршня клапан открывается полностью, что обеспечивает сжатие матриц с большим усилием.

Во внутридомовом оборудовании кабели большого сечения мало встречаются. В основном гидравлические клещи используются для установки наконечников на высоковольтных кабелях для крепления их в щитах промышленных объектов. Обжимные гидравлические клещи для габаритных наконечников также применяются при прокладке и коммутации силовых кабелей в энергощитах подъездов жилых домов, административных сооружений и зданий гражданского назначения.

Гидравлический пресс комплектуется кассетами со сменными матрицами. Верхний рычаг оснащён магнитом, который после обжатия возвращает рукоятку в исходное положение. Рычаги оснащены прорезиненными оболочками, которые обеспечивают электрическую безопасность работы устройства. Обжим двух кабелей двусторонней гильзой производят при переносе электрического щита. Данные клещи для одновременного обжима двух проводов применяются также при наращивании медных жил диаметром 6-12 мм2.

Последовательное обжатие проводов

Такой способ применяется при соединении отрезков проводов в единое целое. Особенно это важно для последовательного обжатия проводников с жилами из разных металлов. Например, когда нужно сделать смычку алюминиевого и медного провода, используют обжимную втулку.

Дело в том, что скрутка из разноимённых металлов будет вызывать разрушительные процессы от их непосредственного контакта между собой. Соединительная гильза становится своеобразным мостиком между алюминием и медью.

Оголённые провода вставляют с двух сторон в гильзу. После этого втулку сдавливают клещами. Сжатая гильза не допускает попадания воздуха внутрь соединения, что препятствует возникновению окислительных процессов в металле проводов.

Обжимка компьютерных кабелей

Нередко встаёт вопрос обжимки кабеля интернета для подключения его к компьютеру или объединения нескольких ПК локальной сетью. Для этого используется кабель – витая пара. Провода расплетают и распределяют параллельно по отношению друг к другу. При этом соблюдают строгое цветовое расположение проводов.

В качестве наконечников используют пластиковые разъёмы RJ-45. Полимерные наконечники предназначаются для вставки в гнёзда хабов и сетевых адаптеров. Витая пара состоит из восьми проводов. Перевитые попарно изолированные жилы минимизируют помехи при прохождении в них электрических токов.

Для опрессовки концов кабелей применяют специальные кримперы. Разъём RJ-45 представляет собой пластиковую коробочку с проёмом под кабель с одной стороны и контактными клеммами с другой стороны.

Процесс установки разъёмов на сетевых кабелях происходит следующим образом:

  • снимают один сантиметр изоляции, для этого на клещах есть специальный разъём;
  • витые пары расплетают, выравнивают в определённом порядке;
  • кусачками ровно обрезают провода таким образом, чтобы сформировались оголённые торцы жил;
  • провода вставляют в разъём RJ-45, обрезанные провода своими жилами должны плотно примыкать к тыльной стороне клемм;
  • пластиковый коннектор вставляют в проём клещей, затем сжимают рукоятки инструмента.

Провода витой пары должны располагаться слева направо в следующем порядке (смотреть сверху со стороны входа в разъём):

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Зелёно-белый.
  4. Синий.
  5. Сине-белый.
  6. Зелёный.
  7. Бело-коричневый.
  8. Коричневый.

Как правильно работать обжимными клещами

Самостоятельное овладение опрессовочными клещами первоначально может сопровождаться созданием некачественного соединения гильзы или наконечника с проводом. Нередко бывает, что с виду надёжно выполненный обжим скрывает плохой контакт. Это может происходить по двум причинам.

Если не выдерживается форма клемм

Несовпадение размера наконечника или гильзы с проёмом между губками матриц может вызвать перекос сдавливаемого элемента. Прежде, чем приступить к обжимке, следует примерить наконечник к проёму в клещах. Также важно плотное вхождение оголённого конца провода в отверстия хвостовика или гильзы.

Пучок проводков или одиночная жила должна входить в соединительный элемент с лёгкой натяжкой. Если возникают какие-либо сомнения в надёжности крепления, стоит потренироваться на отдельных отрезках кабеля. После обжима усилием рук нужно проверить прочность соединения. При малейшем люфте обжим следует забраковать и возобновить опрессовку с другим концевиком.

Чрезмерный зажим может повредить жилы внутри гильзы. В сопроводительной документации клещей для обжима обычно указывают размеры поперечного сечения наконечников непосредственно для каждого проёма клещей. Следует избегать применения разъёмов из мягких металлических сплавов. Со временем наконечник может потерять прочность, и контакт станет ненадёжным.

Скручивание многожильных проводов перед обжимом

Ошибка может совершиться по привычке скручивания жил, которую производят перед изолированием или пайкой ручных соединений. Так делать категорически нельзя.

Проверить пагубность скрутки можно простым способом. Стоит сжать плоскогубцами скрутку многожильных кабелей, чтобы убедиться в деформации и повреждении целостности проводков.

Если при снятии изоляции с монтажного участка кабеля обнаруживаются скрученные жилы, то их надо распрямить. Только после этого жилы вставляют в проём наконечника или гильзы.

Цветовая маркировка наконечников

Маркировка цветом применяется для наконечников НШВИ. Цвет юбки коннектора соответствует определённому сечению провода:

  • чёрный – 1,5 мм2;
  • синий – 2,5 мм2;
  • серый – 4 мм2;
  • жёлтый – 6 мм2;
  • красный – 10 мм2.

Таблица цветовой маркировки наконечников НШВИ

Обжим проводов с помощью клещей по качеству и быстроте соединений не может сравниться с ручной скруткой или пайкой. Для любых соединений всегда можно подобрать нужную модель кримпера.

Видео

Здравствуйте, уважаемые читатели сайта «Заметки электрика».

В сегодняшней статье я поделюсь с Вами информацией об инструменте для опрессовки изолированных наконечников — это ручные пресс-клещи EGI-60 производства Италии. Еще их называют «кримперами». В конце статьи покажу на конкретном примере, как ими работать.

Немного истории. Итальянская фирма EGI начала свою деятельность еще в далеком 1973 году и по сей день занимается выпуском и производством профессионального инструмента для электромонтажа. Если честно, то сомнений в качестве этого инструмента у меня нет. Может кто и опровергнет мои мысли.

Вот упаковка.

Внешний вид.

EGI-60 предназначены для опрессовки изолированных:

  • кольцевых наконечников НКИ
  • вилочных наконечников НВИ
  • штыревых круглых наконечников НШКИ
  • плоских и штекерных разъемов РПИ-П, РПИ-М, РШИ-П, РШИ-М (мама и папа)

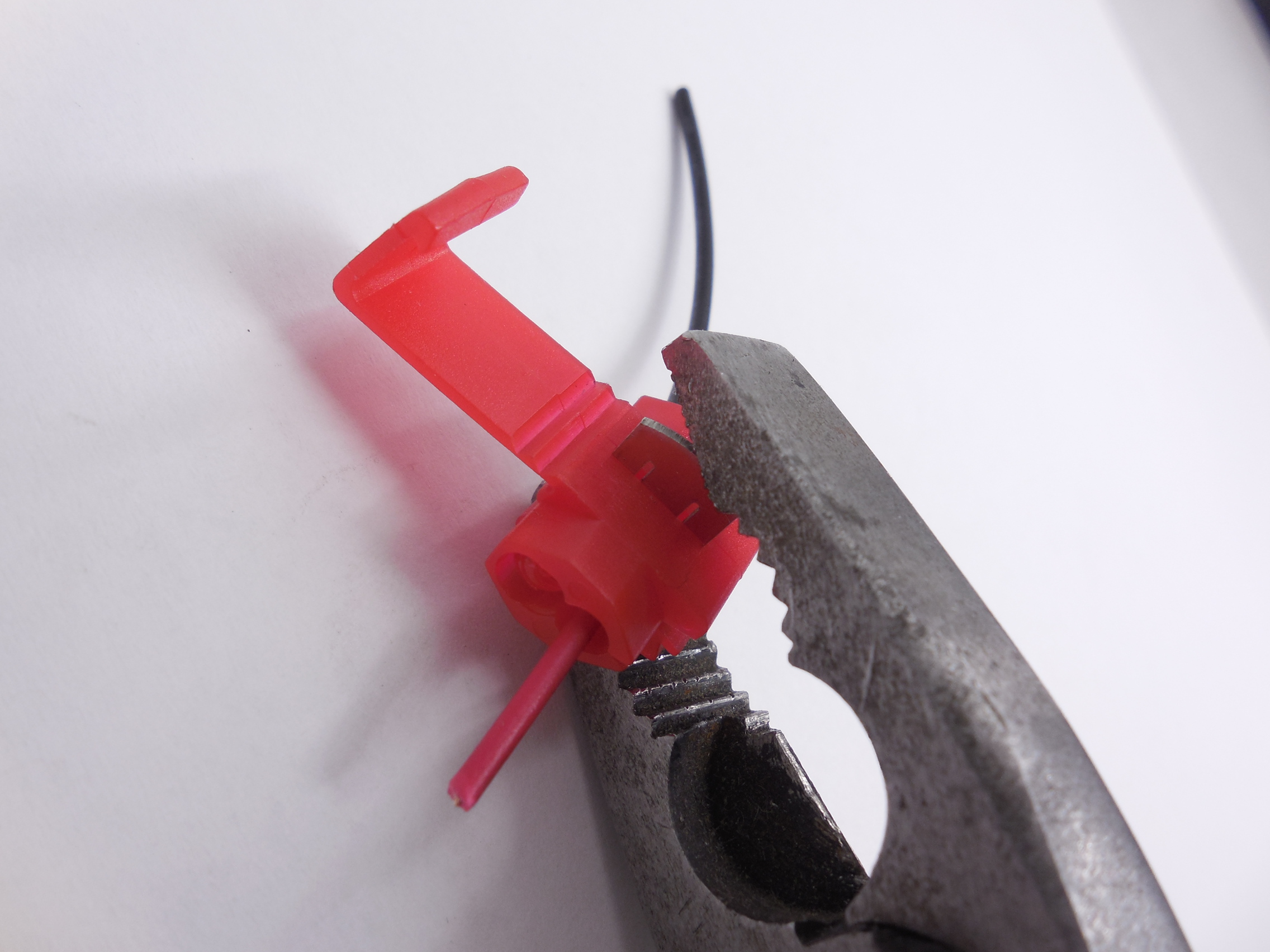

  • ответвителей прокалывающего типа ОВ
  • соединительных гильз ГСИ

Матрица (губки) у клещей EGI-60 позволяет опрессовать жилы сечением от 0,25 до 6 (кв.мм). Эти клещи в самый раз подходят для бытового применения, например, для опрессовки гибких многопроволочных жил проводов и кабелей при , УЗО, розеток, выключателей, люстр, светильников, счетчиков электрической энергии и т. п.

Для производственных целей у нас имеется гидравлический пресс, которым можно опрессовать жилы проводов и кабелей сечением от 16 до 240 (кв.мм). О нем я подробнее расскажу в своих следующих статьях. Подписывайтесь на рассылку.

Устройство и параметры пресс-клещей EGI-60

Клещи имеют усиленный трехшарнирный рычажный механизм.

Рукоятки выполнены из качественного пластика, а материал корпуса — из стали.

Длина рукояток составляет 15 (см), что позволяет опрессовывать двумя руками. Хотя и одной рукой не сложно справляться.

Рукоятки соединяются с губками с помощью штифтов со стопорными кольцами.

У EGI-60 имеется храповой механизм, который механическим путем блокирует разжимание рукояток до полного завершения цикла опрессовки.

Таким образом снижается риск «недопрессовки» по вине человека.

Если, вдруг, Вы выбрали наконечник или жилу не соответствующего сечения и уже начали опрессовку, то храповой механизм можно в любой момент разблокировать с помощью «собачки».

Регулятор усилия прижима матриц у данной модели отсутствует.

Вес этих клещей составляет порядка 500-600 (г).

На клещах установлена несъемная литая трехпозиционная матрица (или простыми словами «губки»).

В матрице расположены три стандартных обжима. Каждый обжим для наглядности выкрашен в соответствующий цвет:

  • красный — 0,25 — 1,5 (кв.мм)
  • синий — 1,5 — 2,5 (кв.мм)
  • желтый — 4 — 6 (кв.мм)

Производители изолированных наконечников, гильз, разъемов и ответвителей специально производят их в соответствии с этими цветами (покрашены изолирующие манжеты), потому что это очень удобно при монтаже и ускоряет процесс опрессовки.

При опрессовке каждый обжим наносит на корпус наконечника или гильзы клеймо со следующей буквой:

  • красный — I (1)
  • синий — G (2)
  • желтый — E (6)

Эти буквы настолько маленькие, что я с трудом их разглядел. И даже фотоаппарат не мог четко сфокусироваться на них. Так что не судите строго за фото.

Как пользоваться пресс-клещами при опрессовке изолированных наконечников

Опрессовка — это один из надежных способов контактных соединений. Про достоинства этого метода я подробно рассказывал в статье про — переходите по ссылке и читайте.

А теперь перейдем к примеру.

Запомните самые основные правила опрессовки!!!

1. Как выбрать марку провода?

Опрессовка изолированных наконечников и гильз возможна ТОЛЬКО на многопроволочных (гибких) медных проводах. Для однопроволочных (жестких) проводов нужно применять неизолированные наконечники.

В качестве примера рассмотрим опрессовку медного провода ПВ-3 1х2,5 кв.мм (новое обозначение у этого провода ПуГВ).

2. Какой тип и сечение наконечника выбрать?

Наконечники рассчитаны не на одно конкретное сечение провода, а сразу на несколько диапазонов. Согласитесь, очень удобно.

Таким образом, для рассматриваемого провода ПВ-3 1х2,5 кв.мм я выбрал кольцевой наконечник НКИ 2-6, предназначенный под сечение провода от 1,5 до 2,5 (кв.мм).

Наконечник можно было выбрать не только кольцевой НКИ, но вилочный — НВИ или штыревой — НШКИ. Это все зависит от условий эксплуатации и метода соединения.

3. Снятие изоляции

Снимаем изоляцию с жилы провода на длину, равную трубчатой части наконечника. Для снятии изоляции в последнее время я пользуюсь .

Именно трубчатая часть является местом контакта провода с наконечником — ее же можно назвать контактной частью.

Трубчатую (контактную) часть наконечника можно определить визуально. Ее диаметр несколько меньше, чем диаметр изолирующей манжеты.

После снятия изоляции, жилу провода необходимо немного скрутить, чтобы избежать возникновения загибов и сплетений отдельных ее проводников.

4. Одеваем наконечник на провод

Зачищенный провод должен выступать за изолирующую манжету не более, чем на 1 (мм), а лучше быть вровень с ее краем.

Изоляция провода ПВ-3 должна заходить внутрь изолирующей манжеты до упора с трубчатой частью.

Выбираем соответствующий обжим на матрице (в моем примере — это синий) и заводим провод с наконечником вот таким образом.


Т.к. обжим является двухконтурным (об этом я говорил в начале статьи), то следите за тем, чтобы один контур обжимал трубчатую (контактную) часть наконечника, а второй — изолированную манжету по изоляции провода.

6. Опрессовка наконечника

Придерживаем провод от выпадения из наконечника и начинаем сдавливать рукоятки клещей до тех пор, пока не разблокируется храповой механизм.

Опрессовка происходит путем вдавливания до определенной глубины медного наконечника НКИ в медный гибкий многопроволочный провод ПВ-3 по выбранному профилю обжима.

После опрессовки в обязательном порядке проверяем механическую прочность полученного соединения и целостность изолирующей манжеты.

На поверхности изолированной манжеты видно отпечатавшееся клеймо в виде буквы «G».

Вот, что получилось.

А это вид с обратной стороны.

P.S. Теперь Вы представляете себе, как производить опрессовку изолированных наконечников с помощью пресс-клещей EGI-60 и их аналогов. Спасибо за внимание.


Как правильно использовать обжимные клеммы

Проблемы с электрикой — одна из самых сложных проблем в автомобиле. Во многих случаях проблема носит периодический характер, когда иногда схема работает, а иногда нет, а это означает, что вы должны иметь возможность отслеживать проблему, пока она не работает. Чаще всего эти проблемы являются результатом плохого соединения. Как только вы определили проблему, вам нужно ее исправить.

Есть два способа ремонта проводов – пайка и обжимка клемм. В некоторых сценариях требуется обжим проводных клемм, таких как модульные клеммные соединения и съемные клеммы, в то время как с другими можно работать любым из этих способов. Обычно лучшим методом соединения двух проводов является пайка, но это не всегда возможно. Обжимные клеммы очень удобны для длительного ремонта, но они имеют плохую репутацию из-за постоянной некачественной установки. Существует несколько различных типов обжимных клемм, для которых требуются разные инструменты, и они всегда должны быть запломбированы.Мы составили список советов и рекомендаций по обжиму проводов. Используйте их, и вы никогда не ошибетесь.

Инструмент, подходящий для работы

Дешевые обжимные инструменты годятся только для того, чтобы создать кровяной волдырь, они не годятся для обжима проводов. Хороший набор обжимных щипцов для изолированных/неизолированных проводов обойдется вам всего в 15-20 долларов и прослужит вам вечно. Для специализированных клемм, таких как пакеты Weather/Metri, вам понадобится специальный обжимной инструмент. Они дороже, но вы можете купить мастер-инструмент со сменными матрицами, который будет работать со всеми типами клемм.

Разнообразные ручные инструменты для электромонтажа имеют решающее значение для правильного выполнения работы. Слева – обжимные клещи Metri-pack/Weather-pack (2 комплекта), изолированные и неизолированные обжимные клещи, универсальный инструмент.



ОДИН РАЗМЕР НЕ ПОДХОДИТ ДЛЯ ВСЕХ

Для каждого калибра проволоки существует правильный размер и соответствующая обжимная матрица. Изолированные клеммы подбираются по размерному ряду, отмеченному цветом изоляции.

Красный — калибр от 22 до 16

Синий — калибр 16–14

Желтый — калибр 12–10

Для любого провода больше 10 калибра требуется неизолированная клемма.Эти клеммы обычно поставляются с надеваемой силиконовой изоляционной втулкой, но не всегда.

Слева- 1/0, 4 га, 10-8 га, желтый, синий, красный.



Практика безопасного снятия изоляции

Для снятия изоляции с провода требуется пара хороших инструментов для зачистки проводов. Некоторые стриптизерши требуют, чтобы вы протянули через них провод, в то время как другие выполняют всю задачу одним движением. Автоматические стрипперы работают очень хорошо, но они немного дороже, начиная с 25 долларов, недорогой набор стрипперов стоит около 10 долларов.Ключом к хорошей заделке является достаточное количество проволоки в обжиме, не слишком много и не слишком мало. Конец провода должен быть заподлицо или слегка выдвинут через конец обжима. Некоторые клеммы имеют стопорную планку для провода, используйте ее в качестве ориентира. Изоляция должна касаться задней стороны корпуса клеммы (внутри изоляции, если используется изолированная клемма), на обоих концах обжимной втулки не должно быть оголенного провода.

Пара автоматических стрипперов — ваш лучший выбор для идеальной зачистки.



Идти ва-банк

Не оставляйте отставших висеть за пределами терминала. Убедитесь, что весь провод входит в клемму. Самый простой способ сделать это — сделать пару поворотов провода после снятия изоляции.

Убедитесь, что за пределами изоляции или зажима клемм нет незакрепленных жил. Пережать клемму сложно, но можно, в результате получается рвущийся напополам металл.Самая большая проблема — это половинчатый обжим, когда обжимной цилиндр сжимается, но не настолько, чтобы посадить провод. Результатом этого является неплотное соединение, которое вызовет всевозможные головные боли, и провод может даже выйти, что может быть опасно, если провод находится под напряжением. Это отличный способ вызвать пожар. Всегда проверяйте обжим, потянув за провод и клемму. Если он движется, отрежьте его и сделайте это снова.

Ориентация

Только одна сторона обжима должна быть сжата, а какая сторона зависит от клеммы.Для открытых терминалов, таких как погодные терминалы или терминалы Metri-pack, открытые ножки обжимаются. Для всех клемм бочкообразного типа, образующих полный круг, выемка для обжима идет к сплошной стороне, а НЕ к месту соединения двух концов.

Убедитесь, что провод полностью обжат в клемме.



В случае сомнений используйте большой молоток

Тонкие провода до 8-го калибра легко обжимаются плоскогубцами. Как только вы доберетесь до 4-го калибра и больше, вам понадобится лучшее решение. Провода калибра 4 и 1/0 используются в автомобилях для подключения аккумулятора и заземления, а также в некоторых пользовательских стереосистемах и электронных устройствах.Вы можете приобрести специальный инструмент для штамповки, который устанавливает обжим с помощью молотка, но есть и другой способ сделать это с помощью молотка и пробойника. Это тот же основной принцип, но без специального инструмента. Использование обжимного инструмента большого калибра лучше всего и имеет наименьший потенциал для раздавливания пальцев, но молоток и пробойник помогут вам починить.

Печать!

Несмотря на то, что это не критично для работы, хорошей идеей будет герметизация обжимных клемм, особенно если соединение подвергается воздействию элементов.Со временем открытый металл будет подвергаться коррозии, повышая сопротивление, что приведет к разомкнутой цепи. Негерметичные обжимные соединения имеют срок службы около 10 лет. Используйте изоленту хорошего качества, термоусадочную или жидкую изоленту для герметизации клеммы.

Используйте качественную изоленту 3M Super 33 или жидкий электроизоляционный герметик, чтобы не допустить проникновения влаги и проникновения электричества. на обочине дороги.Выполняйте работу правильно, используя правильные инструменты и правильный процесс, чтобы вам не пришлось делать это снова позже. Если вам нужна дополнительная помощь, посетите местный магазин автозапчастей NAPA.

Ознакомьтесь со всеми инструментами и оборудованием , доступными в NAPA Online, или доверьтесь одному из наших 17 000 центров NAPA AutoCare для планового технического обслуживания и ремонта. Чтобы получить дополнительную информацию об обычных обжимных клеммах, поговорите со знающим специалистом в местном магазине NAPA AUTO PARTS.

Самостоятельное изготовление кабелей аккумулятора

Инструмент низкого качества — гидравлический обжимной инструмент для грузовых перевозок

По многочисленным просьбам я добавил свой опыт работы с гидравлическим обжимным станком Harbour Freight. Я могу подвести итог в двух словах, очень плохой ….. Читайте дальше, если вы хотите , почему стоит за моим обзором…. (подмигнул)

Пожалуйста, давайте не будем неверно истолковывать мой отзыв выше. Это не значит, что китайцы не могут делать что-то правильно, они, конечно, могут , и делают это каждый день , но когда вы отправляете товар самым низким, самым низким покупателям, вы часто получаете то, за что платите, поскольку дело здесь.

Этот инструмент стоил 59,99 долларов и стоил примерно столько же, сколько стоила гофрированная коробка для его доставки.Поди разберись..

Давайте сделаем что-нибудь открыто, мне нравятся Harbour Freight Tools, для некоторых вещей . Я ни в коем случае не пренебрегаю всей их продукцией… Я недавно купил коробки с нитриловыми перчатками за 1/3 от того, за что я могу купить их в моем местном хозяйственном магазине, и они были точно такой же марки. Мне нравятся их наборы ключей, потому что я теряю много ключей и считаю их одноразовыми. HFT хорош для многих вещей, и они действительно служат своей цели. Этого у них не отнять.

Однако этот инструмент не принадлежит их лучшим продуктам.

1- Размеры кристаллов, по-видимому, взяты из какого-то мифического китайского стандарта . Это матрицы размером , а не AWG. Повторяю, это матрицы размером , а не AWG, несмотря на соответствующую маркировку. Это не только вводящее в заблуждение это наглая ложь . Они настолько плохи и так неправильно маркированы, что я подозреваю, что какой-то бедняга в грязной темной комнате, без подключения к Интернету, на самом деле сделал это после жалоб клиентов из США, что матрицы не имеют размера AWG?

2- Судя по всему, более ранние модели этого инструмента изначально имели маркировку в стандарте MCM.Я вижу встречу в HFT tools прямо сейчас; “ О да, мы можем исправить это, позволив просто перемаркировать матрицы MCM в AWG. ». Извините, HFT, это так не работает…

3- Даже если вы найдете хорошо работающую матрицу, она имеет тенденцию выпадать из инструмента в трюм. Мой инструмент/матрицы слегка магнитные , но недостаточно близко, чтобы предотвратить выпадение и потерю матриц. HFT не будет , а не сможет заменить . Я пробовал..

4- Матрицы ужасно обработаны , даже если обработаны по мифическому стандарту изготовленной проволоки

5- Может кто ПОЖАЛУЙСТА скажите китайцам что НЕТ ТАКОГО провода AWG как 7 GA в реальном мире…….. ВТФ!

Как обжимать: создание надежных электрических соединений в автомобилях и автоспорте

В этом посте подробно описан правильный метод выполнения автомобильных электрических соединений с использованием метода обжима. Это не авторитетное или всеобъемлющее руководство, а скорее введение в основные понятия, аппаратное обеспечение и методы, которые сослужили мне хорошую службу. Целевой аудиторией являются энтузиасты, которые не имеют никакого формального образования в этой области, но любят или предпочитают делать свои собственные проекты проводки, которые могут варьироваться от простой установки радар-детектора до полного изготовления шасси и жгута проводов двигателя.

Введение

Автомобильные электрические проблемы могут быть одними из самых неприятных для диагностики, частой причиной которых являются ослабленные или неисправные электрические соединения. После всего времени, денег и усилий, потраченных на гоночный уик-энд, проигрыш гонки из-за отказа электрического соединения невероятно расстраивает, и его почти полностью можно избежать. Имея немного ноу-хау и правильные инструменты, вы сможете быстро и безопасно создавать надежные соединения.

Несколько лет назад я установил топливный элемент с внутренним электрическим топливным насосом.Я добавил внешний разъем, чтобы можно было снять ячейку для удобства обслуживания, и припаял провода для обеспечения надежного соединения — по крайней мере, я так думал. Все было хорошо в течение нескольких недель, но затем у меня начались проблемы с отключением двигателя в ухабистом скоростном повороте на Pacific Raceways (T10). Я подозревал, что причиной была подача топлива, что в конечном итоге оказалось правдой, но конкретная проблема отнимала много времени и ее трудно было установить.

Пытаясь создать сверхнадежную электрическую цепь с помощью припоя, я пришел к прямо противоположному результату.Это пробудило во мне интерес к правильному способу выполнения надежных электрических соединений.

При тестировании нового топливного насоса я задел разъем, и насос забрызгал. Естественно, я обратил внимание на разъем и быстро обнаружил, что одно из паяных соединений не удалось. Пары проводников частично удерживались на месте корпусом разъема и термоусадкой, но потребовалось лишь небольшое встряхивание, чтобы прервать протекание тока. Проблему было легко решить, но это был долгий и мучительный путь.В своих попытках создать надежное электрическое соединение с помощью пайки я пришел к прямо противоположному результату. Это пробудило во мне интерес к правильному способу выполнения надежных электрических соединений.

Почему паять плохо

Обновление: Тема пайки или обжима часто обсуждается, и я получил комментарии к этому сообщению, в которых утверждалось, что пайка является предпочтительным методом. Я широко использовал оба метода и остаюсь при своем мнении, что опрессовка лучше пайки, и я нахожусь в хорошей компании в автомобильной, аэрокосмической, военной и медицинской промышленности.Оба метода могут обеспечить надежные соединения, если они выполняются правильно, но гораздо проще, быстрее и безопаснее создавать стабильно хорошие соединения с помощью метода обжима. С соответствующими инструментами опрессовка практически надежна. При работе с припоем требуется нагрев, правильная техника требует больше времени и навыков, образуются токсичные пары, и вы должны обязательно вымыть руки после работы с припоем.

Любой, кто брал металлическую вешалку для одежды и несколько раз сгибал ее туда-сюда, знает, что это быстрый и эффективный способ отломить кусок проволоки. Поступая таким образом, вы зацикливаете изношенную проволоку до точки разрыва. Как правило, более твердые и жесткие материалы могут выдерживать гораздо меньше циклов, чем мягкие и свободно изгибающиеся.

Ваша интуиция должна подсказать вам, что сгибание многожильного провода выдерживает гораздо больше циклов, чем одножильный провод. Если нет, попробуйте использовать многожильный и одножильный медный провод того же калибра. Вот почему автомобильный провод скрученный, в отличие от одножильного провода, используемого в домашнем строительстве. В отличие от домов, автомобили постоянно подвергаются ударам и вибрации, а также подвержены прокладке жгутов проводов и более частым нагрузкам при обслуживании компонентов.

Проблема с припоем заключается в том, что он может легко просочиться через клемму, если не соблюдать осторожность. Если это происходит, это ставит под угрозу целостность соединения, поскольку припой эффективно превращает многожильный провод в одножильный провод. Если после прочтения этого поста вы по-прежнему решите припаять свои соединения, убедитесь, что припой не просачивается через контактный штырь, и используйте крылья для снятия натяжения, чтобы провод не изгибался в той области, где был нанесен припой.

Проблема с припоем заключается в том, что он может легко просачиваться через клемму, эффективно превращая многожильный провод в одножильный провод.

По сравнению с обжимом, пайка также требует больше навыков и времени для правильного выполнения, а также увеличивает риск для здоровья. Даже квалифицированному специалисту требуется время, чтобы тепло проникло в провода и клеммы для надлежащего протекания припоя, что может добавить дни для крупных проектов. Для энтузиастов автомобильной работы электрические работы часто выполняются в опасных местах с плохим освещением и вентиляцией, например, под приборной панелью, под автомобилем и внутри моторного отсека. Такие условия создают дополнительные проблемы для правильного нанесения припоя и не имеют необходимой вентиляции, чтобы избежать вдыхания токсичных паров (или требуют времени для создания такой вентиляции). И, конечно же, обязательно мойте руки после работы с припоем!

Вы можете подумать, что современные автомобили используют припой при изготовлении своих электронных компонентов, так что это правильный путь. Это предназначено для подключения дискретных электрических компонентов к жестким плоским печатным платам, заключенным в электрический корпус, часто с виброизоляцией.Если вы внимательно осмотрите клеммы, используемые для подключения жгута проводов к этим же компонентам, вы обнаружите, что чаще всего они обжаты, а не припаяны.

Почему опрессовка лучше

Правильно выполненный обжим может быть таким же или прочным, как сам провод. Это также очень быстро, безопасно и легко выполнить правильный обжим с помощью правильных инструментов с минимальными навыками или вообще без них.

На рисунке ниже показан провод, правильно обжатый сплошным контактным штифтом.Там проволока удерживается штифтом через 8 точек обжатия, 4 из которых видны на рисунке. Поперечное сечение также показано на диаграмме ниже. Многожильный провод может свободно изгибаться у основания соединителя практически без усталости, а провода удерживаются на месте сжимающими силами, которые превышают прочность самого провода, что делает соединение прочным, долговечным и практически непроницаемым для вибрация. Потребовалось всего несколько секунд, чтобы сформировать это соединение с помощью надлежащих инструментов, используя надежную процедуру, описанную в этом посте.

Гнездо с прочным контактом, должным образом обжатое проводом, занимает всего несколько секунд. Это хороший обжим, но в идеале должен быть виден небольшой кусочек неизолированного провода, прежде чем он войдет в штырь разъема (примерно 1/2 диаметра провода). Тот же штырь, как показано выше, после приложения натяжения до точки отказа. . Визуальный осмотр показывает, что жилы провода порвались до того, как обжим не прошел, что подтверждает, что обжим сильнее, чем сам провод. Крупный план того же штифта показывает, что кончик провода виден через контрольное отверстие, что является еще одним доказательством того, что обжим сильнее чем сама проволока.

Представление о том, что обжим не подходит, может быть связано с обычным обжимным инструментом, который можно приобрести примерно за 10 долларов в местном магазине скобяных изделий, автомобилей или электроники. Этот инструмент не подходит для создания автомобильных электрических соединений, и если его использовать, добавление припоя, вероятно, улучшит соединение.

Этот дешевый обжимной инструмент для садовых проводов не подходит для создания надежных автомобильных соединений.

Ключом к надежному обжимному соединению является наличие подходящего инструмента для работы и умение им пользоваться.Правильный инструмент зависит от типа используемого разъема, которых существует множество. Даже обжимной инструмент аэрокосмического качества не будет работать или не даст должных результатов, если он используется с неправильным типом разъема. Некоторые магазины ограничиваются использованием небольшого количества типов соединителей, потому что они не хотят или не могут позволить себе покупать инструменты для каждого типа. Я неравнодушен к соединителям типа Deutsch DTM по причинам, изложенным ниже и подробно проиллюстрированным в этой статье. Для этих соединителей требуется обжимной инструмент, подобный показанному на рис. 5.Если вы выберете другой тип разъема, обязательно спросите у поставщика или изучите необходимые инструменты и узнайте, как правильно их использовать.

Надлежащий обжимной инструмент для автомобильных применений (Astro Tool M22520/1-01) для использования с разъемами, имеющими круглые контактные штыри типа Amphenol.

Я предпочитаю разъемы типа Deutsch DTM, но есть много хороших альтернатив, включая GM Weatherpack, Metripack и Deutsch Autosport. Методы, описанные в этом посте, обычно применимы ко всем типам соединителей, но вам необходимо настроить конкретные требования к инструментам, чтобы они соответствовали типу соединителя.

Соединитель Deutsch DTM

Я предпочитаю разъемы Deutsch DTM по нескольким причинам:

  • Круглые контактные штифты облегчают быстрый и надежный обжим.
  • Вставка Wedgelock фиксирует положение штифтов для плавного соединения.
  • Охватывает размеры манометра (16-22 AWG), подходящие для большинства требований к соединению.
  • Доступны варианты с 2-, 3-, 4-, 6-, 8- и 12-контактными разъемами.
  • Доступны встроенные и фланцевые крепления.
  • Позолоченные и никелированные детали легко доступны от нескольких поставщиков.
  • Штифты
  • легко снимаются для удобства обслуживания и повторного использования корпуса.
  • Все компоненты сборки можно приобрести отдельно, включая штифты.
  • Детали соединителя
Deutsch DTM состоят из штырей или гнезд (показаны гнезда), корпуса (показан узел штекера) и Wedgelock. Крупный план 4-контактного узла штекера с номером детали DTM06-4S. Не показана соответствующая сборка розетки, имеющая номер детали DTM06-4P. DTM, сплошной штифт. Источник: Deutsch Industrial Product Catalog. Чертеж сплошной муфты DTM.Источник: Каталог промышленных товаров Германии.

Я заказываю свои разъемы через Motec USA, потому что они никогда меня не подводили, а также они предлагают комплекты, которые немного упрощают заказ деталей (корпус, штифты и клин продаются вместе). Комплекты можно найти в каталоге Motec на их веб-сайте. Полный список дистрибьюторов в США и мире можно найти на веб-странице дистрибьюторов TE. Я нашел полный каталог разъемов Deutsch на веб-сайте LADD Industries. LADD является немецким дистрибьютором.

В дополнение к полной линейке продуктов, каталог Deutsch содержит много полезной информации, такой как обзор производственной линии, инструменты, электрические характеристики, допуски на условия эксплуатации и практические инструкции.

Вы должны выбрать конфигурацию корпуса, подходящую для вашего приложения. С разъемами DTM у вас также есть возможность выбрать тип контакта. Мне нравятся и я использую сплошные контакты, потому что их очень легко и практически невозможно обжать, поэтому я буду более подробно рассказывать об этом при описании процесса сборки. Если вы решите также использовать разъем Deutsch, я рекомендую прочитать разделы каталога, в которых подробно описаны сборка, электрические характеристики и допуски по условиям эксплуатации.

С соединителями DTM вы можете выбрать цилиндрические или штампованные штифты. Я предпочитаю штифты со сплошным бочонком, потому что они обеспечивают быстрый и практически надежный обжим. Эти штифты, показанные на иллюстрациях, относятся к цельному бочкообразному типу. Штампованные штифты имеют крылышки, которые загибаются на проволоку.Любой тип контакта подходит для большинства приложений. Просто имейте в виду, что есть два разных типа штифтов, для каждого из которых требуется свой обжимной инструмент. Дополнительную информацию см. в каталоге Deutsch.

Обжимной инструмент

Правильный инструмент имеет решающее значение для получения надлежащего обжима, иначе вы, вероятно, лучше припаиваете (как бы плохо это ни было). Обратитесь к производителю или дистрибьютору выбранного разъема за информацией о требованиях к инструментам. Для соединителя серии Deutsch DTM компания Tyco (производитель) рекомендует обжимной инструмент DMC MH860, который представляет собой обжимной инструмент с круглым вырезом, соответствующий стандарту MilSpec M22520.В его конструкцию входит револьверная головка, которую можно снять и заменить другой для различных типов контактов, что делает его универсальным обжимным устройством.

Обжимной инструмент MilSpec M22520 включает в себя сменную конструкцию револьверной головки, которая может использоваться с различными типами соединителей, такими как соединитель с байонетным замком MilSpec (MS3116F2041S), как показано здесь.

Для разъемов DTM я использую «большой обжимной инструмент MilSpec» M22520/1-01 производства Astro Tool (рис. 5), который также можно приобрести в Daniels Manufacturing Corporation (DMC).Они стоят около 250 долларов США новые. Вам также потребуется приобрести обжимную головку (также известную как «турель»), M22520/1-02 для большого обжимного инструмента и около 80 долларов США (рис. 9). В целом, будьте готовы заплатить около 330 долларов США за новый. Они также обычно доступны на eBay примерно за ½ стоимости, как я и купил свой. Звучит как много денег для обжимного станка, но его надежная конструкция сэкономит вам массу времени, и вы каждый раз будете получать идеальные обжимы. Я использовал несколько различных типов контактов и связанных обжимных инструментов, и это, безусловно, мой любимый, поэтому я ищу разъемы со сплошным круглым штырьком для всех моих проектов проводки, где это применимо.

Обжимной станок M22520/1-01 включает взаимозаменяемую обжимную головку (револьверную головку) для размещения различных конструкций контактов. Используйте M22520/1-02 для жесткого контакта Deutsch DTM. Каждое показанное калибровочное отверстие (12, 16 и 20) фактически соответствует диапазону размеров калибра, и регулировка для нужного калибра проволоки выполняется с помощью диска выбора размера проволоки, показанного на рисунке 11, и как указано на этикетке револьверной головки (следующее фото). ).Обжимная головка (револьверная головка) задает настройку селектора размера провода, используемого для провода калибра, обжимаемого к контакту.(На фотографии видна только часть этикетки.) Например, для провода 24 калибра поверните красное отверстие (20) в положение, как показано, и установите переключатель провода в положение 2. Колесико выбора размера провода настраивает обжимной инструмент. для определенного размера провода (калибра) для обжима. Как показано, инструмент сконфигурирован для проволоки 20 калибра.

Провод

Хотя это и не требуется для достижения хорошего обжима, я по возможности использую изолированный провод Tefzel. Это военная спецификация (MilSpec 22759), используемая конструкторами гоночных автомобилей F1 и планеров.Определенно излишество для установки стереосистемы и радар-детектора, но при сборке жгута проводов двигателя или шасси или прокладке проводов в суровых условиях (температура, масло, влажность и т. д.) я рекомендую вам подумать об этом, если желательна долговременная бесперебойная работа. Я без разбора использую проволоку Tefzel для всех своих работ, если у меня есть выбор.

Как и качественный обжимной инструмент, вы не найдете провод Tefzel в местном магазине скобяных изделий, электроники или автомобилей. Вам нужно будет заказать его онлайн, но есть много поставщиков.Я получаю свой от Pegasus Auto Racing Supplies.

Для использования в автомобиле всегда используйте многожильный провод для большей гибкости. Одножильный провод не имеет отношения к автомобилям.

Инструмент для зачистки проводов

Инструмент для зачистки проводов используется для снятия изоляции с конца провода, вставляемого в электрический контакт, подлежащий обжиму. При зачистке оставьте изоляцию с провода, покрывающую кончик провода, снятой, чтобы ее можно было легко снять рукой (), но чтобы она защищала жилы провода от износа на конце.Это поможет обеспечить плавную вставку в корпус разъема. Вы также хотите, чтобы длина полоски соответствовала обжимаемому контакту. Качественный инструмент для зачистки проводов поможет вам легко достичь этих целей.

Как показано на рисунках ниже, я использую инструмент для зачистки проводов Ideal Stripmaster. Это дорого, но абсолютно необходимо только при использовании провода Tefzel, в противном случае можно с успехом использовать менее дорогие съемники аналогичной конструкции.

Используйте инструмент для зачистки проводов, чтобы снять изоляцию с провода.Снимите изоляцию с провода, но держите наконечник закрытым до момента обжима, чтобы защитить жилы провода от износа. Идеальный инструмент для зачистки проводов Stripmaster для проводов MIL-W-22759/16 (26-16ga). Приблизительно 250 долларов США это очень дорого. Подходит для проводов калибра 16-24, но требуется только при зачистке изолированного провода Tefzel. В противном случае достаточно более дешевых стрипперов аналогичной конструкции, которые можно приобрести в местном хозяйственном магазине; тем не менее, его небольшой форм-фактор и точность работы заставят вас оценить его, даже если вы не используете Tefzel. Ideal Stripmaster включает в себя закаленные съемные матрицы, которые более точны, чем ваш садовый (более дешевый) инструмент для зачистки проводов, имеющий аналогичную конструкцию. Они необходимы для зачистки изолированного провода Tefzel. Более дешевые инструменты для зачистки не режут чисто изоляцию проводов Tefzel, в противном случае им не хватает точности, чтобы получить хорошую зачистку.

Пошаговая процедура

Наконец, я собираюсь описать, как выполнить правильный обжим с использованием сплошного круглого контакта для разъема Deutsch DTM. Разные типы контактов требуют разных инструментов, но общий процесс остается практически неизменным.

Зачистите конец провода с помощью инструмента для зачистки. Длина полосы зависит от типа штифта. Что касается цельного цилиндрического штифта, в идеале вам нужно, чтобы немного оголенного (неизолированного) провода было видно, когда кончик провода входит в цилиндр. прежде чем вы будете готовы обжимать. Это предотвратит изнашивание конца провода, что затруднит аккуратное вставление провода в корпус штыря. Вставьте зачищенный конец провода, который необходимо обжать, в цилиндрический конец штыря разъема.В идеале вы хотите, чтобы немного оголенного (неизолированного) провода было видно у основания штифта, так что это нормально, но не соответствует спецификации. Установите шкалу обжимной головки для используемого размера штифта. Я использую булавку калибра 20, поэтому здесь я установил ее на 20. Обратите внимание, что штифт калибра 20 подходит для калибров 20-26. Дисковый переключатель на раме инструмента настраивает инструменты для точного сечения провода, как показано ниже. Наклейка на боковой стороне обжимной головки (револьверная головка) указывает настройку переключателя для размера штифта и сечения провода, подлежащего обжиму. Поскольку я использую штифт 20-го калибра (размер контакта) и обжимаю провод 24-го калибра, моя настройка селектора должна быть 2.Используйте циферблат на обжимном инструменте, чтобы установить его на обжимной провод. Я обжимаю провод 24 калибра, поэтому я установил инструмент на положение селектора 2 в соответствии с таблицей, показанной на предыдущем шаге. Вставьте штифт и провод в инструмент, как показано на рисунке. Используя провод, вставьте контактный штифт в инструмент до упора. Приложите достаточное усилие нажима, чтобы кончик провода оставался заусенцем в гнезде ствола, затем обжимайте. Законченный обжим должен выглядеть примерно так. Опять же, в идеале у меня должен быть небольшой кусочек оголенного провода, показывающегося у основания контакта разъема.Есть смотровое отверстие, которое можно использовать для проверки того, что провод полностью вставлен. Если вы не видите провод через смотровое отверстие, отрежьте штифт и выбросьте его, а затем повторите попытку. (Смотровое отверстие здесь не видно, но видно снизу, где виден конец провода.) Выполните испытание на натяжение, чтобы убедиться в хорошем обжиме. Тестер, подобный показанному здесь, является излишним для автолюбителя, и у меня его нет, но вы должны, по крайней мере, хорошо потянуть (тяжелее для проводов большего сечения). Это займет всего секунду и может избавить вас от головной боли в будущем. Чтобы понять, насколько тяжело тянуть, обратитесь к таблице ниже. MIL-T-7928 указывает минимальные значения для испытаний на тягу. Если ваша жизнь зависит от надежной связи, следуйте ей. Если нет, то помните о значениях и руководствуйтесь здравым смыслом при выполнении случайного теста на вытягивание. Это действительно замедлило бы меня, если бы я действительно проверил каждую обжимку на соответствие спецификации, поэтому я этого не делаю. Все, что я делаю, — это быстрое и надежное натяжение. Здесь показана гофрированная проволока, испытанная на разрыв. Дело здесь в том, чтобы проиллюстрировать (снова), что это был хороший обжим, потому что, среди прочего, сам провод порвался, прежде чем он смог вырваться из обжима.Обратите внимание на небольшое количество оголенного провода относительно длины ствола. Еще одно свидетельство того, что обжим был сильнее, чем обжимной провод. Проволока была испытана на растяжение до отказа, но не выдергивалась, о чем свидетельствует наличие конца наконечника, все еще видимого через смотровое отверстие.

Следующие шаги относятся к разъему DTM и не имеют ничего общего с обжимом. На них показана вставка штифта и сборка корпуса разъема. Я использую другие провода (с изоляцией Tefzel), обжатые с предыдущей работы, так что не запутайтесь, почему не красные провода калибра 24, такие как обжатые выше.

LADD является немецким дистрибьютором.

Вставьте провода в корпус разъема DTM, проткните силиконовое уплотнение головкой булавки. Продолжая предыдущий шаг, вставьте провода до упора, пока они не встанут на место со щелчком. Если провод очень тонкий (18 калибра или больше), вам может понадобиться инструмент для вставки, чтобы помочь вставить штифт сзади. (Я просто использую маленькую отвертку для ювелирных изделий с плоским лезвием, но будьте осторожны, чтобы не надавить на проволоку, если вы сделаете то же самое.) После щелчка вы не сможете вытащить проволоку, используя только усилие натяжения, поэтому приложите быстрое усилие. буксир для проверки. После того, как все штифты будут зафиксированы, вставьте клиновидный замок. Он вставляется прямо в корпус и защелкивается, когда заподлицо. Клиновой замок — это то, что мне нравится в разъемах DTM по сравнению с некоторыми другими типами. Они удерживают контакты идеально выровненными и не двигаются при соединении двух половинок, поэтому нет необходимости складывать их вместе, как более дешевые разъемы. Полностью собранный разъем. Качественная работа, которая обеспечит долгие годы надежной службы даже в суровых условиях эксплуатации.

Обязательно задокументируйте назначение контактов и сохраните их в надежном месте.

Задокументируйте и сохраните свои назначения контактов, как я сделал здесь для недавней работы. Вы поблагодарите себя в будущем.

Маркировка проводов

Я также собираюсь обсудить маркировку проводов, хотя она не способствует надежности соединения, но тесно связана с темой и поэтому заслуживает упоминания.

Важно пометить провода для дальнейшего использования, если вы не используете провод с цветовой маркировкой. Наклейка, подобная показанной здесь, читается по всему проводу, что облегчает ее чтение под любым углом.Я использую устройство для изготовления этикеток Brady BMP21, как показано здесь. Он производит этикетки, подобные показанной выше. Он имеет множество приятных функций, включая дисплей с подсветкой, символы, различные размеры шрифта, маленькие и большие заглавные буквы и многое другое. Вы устанавливаете размер проводов, и он будет выдавать больше строк текста, чтобы вы могли полностью обернуть провод, чтобы текст проходил по всему проводу. Я очень рекомендую его, и я использовал его для всех своих электромонтажных работ, а не только для автомобилей. BMP21 включает в себя съемный картридж с лентой, который доступен с различной шириной ленты.Сама этикетка представляет собой прочную нейлоновую ткань, которая не размазывается даже после печати. ​​Этикетка показана в горячем состоянии после извлечения из принтера. Просто введите текст, нажмите «Печать», а затем отрежьте этикетку с помощью кнопки. Этикетку очень легко отделить от подложки, которая шире, чем часть этикетки. Не тратьте время зря, пытаясь разорвать этикетку и подложку, как это делают некоторые другие устройства для изготовления этикеток, которые я использовал. Чтобы прикрепить этикетку к проводу, начните с размещения ее на проводе, как показано на рисунке. Я стараюсь, чтобы верхний край проволоки совпадал с проволокой, чтобы, когда я начинаю оборачивать, не было перекрывающихся краев.Если это не имеет смысла, это произойдет после того, как вы попробовали это несколько раз. Не критично. Просто зависит от того, насколько вы ОКР. Оберните этикетку вокруг провода. Если вы указали провод большего сечения, чем у вас есть на самом деле, вы можете получить дополнительную обмотку или две, чем необходимо. В этом нет ничего плохого, но вы потратите материал на то, чего не видите. При необходимости нанесите прозрачную термоусадочную пленку, чтобы защитить этикетку от грязи и химикатов, которые могут быть трудночитаемыми после многих лет эксплуатации. Обязательно подумайте заранее, если вы это сделаете, и наденьте термоусадку до того, как закончится присоединение коннектора, иначе вы не сможете надеть термоусадку дальше коннектора.Применяйте тепло с помощью фена или фена для конечного продукта, что повышает долговечность соединения.

Демонстрация видео

Об изображении функции

Гоночный автомобиль E30 я подключил, используя методы, описанные в этом посте. ЭБУ – это ЭБУ Motec M600, а конструкция OEM с переработанной искрой была преобразована в катушку зажигания. Крепления рамы катушки изготовлены из алюминия и прикручены болтами к оригинальной клапанной крышке OEM.

Я хотел бы услышать ваши отзывы, хорошие или плохие.Пожалуйста, оставьте комментарии ниже.

проводных клемм | O’Reilly Auto Parts

Проводные клеммы | Автозапчасти О’Рейли

Сравнивать

Деталь №:
85464
Линия:
ИКТ
Проводные клеммы

Сравнивать

Деталь №:
84105
Линия:
ИКТ
Проводные клеммы

Сравнивать

Деталь №:
86420
Линия:
ИКТ
Проводные клеммы

Сравнивать

Деталь №:
85468
Линия:
ИКТ
Проводные клеммы

Сравнивать

Деталь №:
86422
Линия:
ИКТ
Проводные клеммы

Сравнивать

Деталь №:
86428
Линия:
ИКТ
Проводные клеммы

Сравнивать

Деталь №:
85549
Линия:
ИКТ
Проводные клеммы

Сравнивать

Деталь №:
85420
Линия:
ИКТ
Проводные клеммы

Сравнивать

Деталь №:
85422
Линия:
ИКТ
Проводные клеммы

Сравнивать

Деталь №:
85423
Линия:
ИКТ
Проводные клеммы

Сравнивать

Деталь №:
85425
Линия:
ИКТ
Проводные клеммы

Сравнивать

Деталь №:
85427
Линия:
ИКТ
Проводные клеммы

Сравнивать

Деталь №:
85429
Линия:
ИКТ
Проводные клеммы

Сравнивать

Деталь №:
84511
Линия:
ИКТ
Проводные клеммы

Сравнивать

Деталь №:
84512
Линия:
ИКТ
Проводные клеммы

Сравнивать

Деталь №:
86409
Линия:
ИКТ
Проводные клеммы

Сравнивать

Деталь №:
84102
Линия:
ИКТ
Проводные клеммы

Сравнивать

Деталь №:
86413
Линия:
ИКТ
Проводные клеммы

Сравнивать

Деталь №:
84106
Линия:
ИКТ
Проводные клеммы

Сравнивать

Деталь №:
86432
Линия:
ИКТ
Проводные клеммы

Сравнивать

Деталь №:
86433
Линия:
ИКТ
Проводные клеммы

Сравнивать

Деталь №:
86437
Линия:
ИКТ
Проводные клеммы

Сравнивать

Деталь №:
85481
Линия:
ИКТ
Проводные клеммы

Сравнивать

Деталь №:
85491
Линия:
ИКТ
Проводные клеммы

Обжимные и пайковые кабельные разъемы: что лучше?


Для соединения кабелей используются как опрессовка, так и пайка. Кабели Ethernet, например, обычно имеют на концах разъемы RJ-45. Чтобы добавить разъем RJ-45 к кабелю Ethernet, его можно либо обжать, либо припаять. Хотя оба метода могут обеспечить высокопроизводительные и долговечные кабельные соединения, они не обязательно являются одним и тем же

.

Что такое обжим?


Обжим включает использование специального инструмента, известного как обжимной инструмент, для установки разъема на конец кабеля. Чтобы установить разъем на кабель с помощью обжимного инструмента, вы помещаете разъем в инструмент.Затем вы вставляете оголенный провод на конце кабеля в разъем. Наконец, вы сжимаете ручку обжимного инструмента, после чего разъем будет присоединен к кабелю.

Что такое пайка?


Пайка, с другой стороны, представляет собой процесс, который включает соединение двух или более объектов с помощью нагретого металла, известного как припой. В отличие от сварки, объекты, в данном случае это кабель и разъем, не нагреваются. Скорее, пайка только нагревает присадочный металл.По мере того, как припой нагревается, он наносится между проводом и разъемом. После остывания припой затвердевает, соединяя кабель с разъемом.

Археологические данные свидетельствуют о том, что пайка существует уже тысячи лет, причем некоторые из первых известных примеров произошли в Месопотамии более 5000 лет назад. С тех пор он используется в самых разных областях, включая производство ювелирных изделий, ремонт компьютеров, создание витражей, кухонной посуды и кабельных соединений.

Почему опрессовка превосходит пайку для кабельных соединений


Для кабельных соединений опрессовка обычно превосходит пайку по нескольким ключевым причинам. В первую очередь кабельные соединения служат дольше в опрессовке, потому что они защищены от проникновения влаги, грязи и мусора. Обжимные инструменты предназначены для создания воздухонепроницаемого соединения между кабелем и разъемом. Поэтому влага, грязь и мусор не смогут попасть на обжатый кабель. Пайка, к сожалению, не обеспечивает такого же уровня защиты.

Обжим обеспечивает более прочное и надежное соединение, чем пайка. При пайке используется нагретый металл для соединения кабеля с разъемом. Со временем этот присадочный металл будет деградировать, что может привести к выходу соединения из строя.

Большинство электриков согласятся с тем, что обжим проще, чем пайка. Пайка не особенно сложна, но все же требует нагрева припоя и аккуратного размещения его между разъемом и кабелем.Обжим — еще более простой процесс, который включает в себя помещение кабеля и разъема в обжимной инструмент и сжатие рукоятки.

Нет тегов для этого поста.

Основы электрических разъемов

Электрические разъемы имеют решающее значение для функционирования почти всех транспортных средств, промышленного оборудования, а также электрических и электронных устройств. Важно, чтобы разъемы работали должным образом, чтобы предотвратить короткое замыкание и искрение, которые могут повредить ваше оборудование и привести к отказу.

Существуют различные типы разъемов для различных приложений. Зная, какой разъем использовать для вашего приложения, вы обеспечите надежное электрическое соединение. В долгосрочной перспективе это сэкономит вам время и деньги за счет сокращения времени простоя оборудования. Клеммы

Клеммы представляют собой основные соединители, соединяющие два или более проводов в одну точку контакта, передающие электрический ток от источника питания к устройству, использующему питание. Существует множество терминалов, предназначенных для различных приложений.

Двумя наиболее популярными типами электрических соединителей являются обжимные клеммы, для которых требуется обжимной инструмент для закрепления клеммы на проводе, и термоусадочные клеммы, которые полностью герметизируют соединение, чтобы защитить его от коррозии, которая может привести к отказу и простою. Термоусадочные клеммы доступны в различных формах: обжимные и термоусадочные; пайка и термоусадка; стили обжима, пайки и термоусадки.
  • Кольцевые клеммы названы так из-за кольца на одном конце. Ствол на другом конце обжимается или припаивается к проводу, а затем привинчивается или прикручивается болтами через кольцо, чтобы создать точку контакта.Кольцевые клеммы бывают разных размеров, обозначаемых цветовой маркировкой, в зависимости от сечения провода и диаметра крепежа. Кольцевые клеммы создают очень надежное соединение, так как не могут отделиться от клеммной колодки, пока не будет удален крепеж.
  • Как и кольцевые клеммы, лепестковые, защелкивающиеся, фланцевые и крючковые клеммы также крепятся к клеммным колодкам с помощью винтов, но они имеют открытую сторону для облегчения установки. Они имеют немного меньшую надежность, так как застежку не нужно полностью снимать, чтобы клемма вышла из зацепления.
  • Стыковые соединители легко создают новое электрическое соединение или ремонтируют его, соединяя провода вместе. Они также имеют цветовую маркировку в зависимости от размера, поэтому вы можете выбрать подходящий для вашего сечения проволоки.
При выборе клемм необходимо учитывать, какой материал лучше всего подойдет для ваших нужд. Термоусадочные клеммы идеально подходят для самых тяжелых условий эксплуатации, поскольку они предназначены для защиты от коррозии и воздействия окружающей среды, которые могут повредить соединение. Также доступны виниловые и нейлоновые клеммы.Нейлоновые клеммы более популярны и работают лучше, чем виниловые, но не обеспечивают такой защиты, как термоусадочные клеммы для соединений, подверженных воздействию элементов. Другие типы терминалов включают в себя:
  • Высокотемпературные клеммы. Предназначены для печей и печей, эти клеммы могут выдерживать постоянные температуры 900°F и кратковременные температуры до 1200°F.
  • Изолированные наконечники — используются для заделки многожильных проводов и предотвращения износа в винтовых соединениях. Они могут вмещать одиночные или двойные провода и требуют обжимного инструмента для надежного соединения.
  • Автомобильные клеммы. Эти клеммы состоят из штыревых и гнездовых частей, которые соединяются вместе. Некоторые зависят от марки автомобиля. Другие предназначены для подключения поворотников, радиоприемников, фар и многого другого.
  • Клеммы
  • Deutsch — Разработанные для электрических систем внедорожной строительной техники, внедорожных грузовиков и других тяжелых условий эксплуатации, клеммы Deutsch создают очень надежное герметичное соединение проводов или кабелей на двигателе или шасси, а также под капотом или такси.
Врезные соединители

Врезные соединители (IDC) полезны для многих приложений и не требуют обжима или пайки. Вместо этого они соединяются с изолированным проводом, проталкивая контакт через изоляцию, создавая соединение. Этот процесс устраняет необходимость зачистки провода.

Существуют разные типы IDC для разных типов соединений: пигтейл, отвод, встроенный или параллельный. Некоторые из них, такие как быстродействующий автоэлектрический соединитель Blue Scotchlok® 801, можно использовать для всех типов соединений. Некоторые из этих разъемов заполнены диэлектрической смазкой, что делает соединение полностью герметичным для надежности. Аккумулятор и кабельные соединители

Клеммы и соединители автомобильных аккумуляторов используются в автопарке и обслуживании транспортных средств. Наконечники и клеммы могут быть соединены пайкой, опрессовкой или скручиванием, в зависимости от их конструкции. Рельефная идентификационная маркировка позволяет быстро определить полярность и размер провода, чтобы обеспечить правильное подключение.

Промышленные аккумуляторные и кабельные соединители Safe-Mate используются в оборудовании и транспортных средствах с батарейным питанием, таких как тележки для гольфа, вилочные погрузчики, домкраты для поддонов, ножничные подъемники и подметальные машины, а также их зарядные устройства.Разъемы имеют цветовую маркировку, что позволяет легко определить правильный разъем для вашей системы. Выберите из 50, 175 или 350 ампер. Они доступны в обжимном или припаянном (сплавном) исполнении. Другие требуют, чтобы вы добавили тепло и вставили кабель аккумулятора. Промышленные соединители

Разъемные болтовые соединители предназначены для соединения проводов и кабелей медь-медь, медь-алюминий и алюминий-алюминий. Они представляют собой простой способ сращивания проводов и кабелей.

Механические наконечники бывают с прямыми и изогнутыми язычками и предназначены для соединения проводов и кабелей с шинами и клеммными колодками.Соединители пигтейлов двигателя бывают в виде штекерных и гнездовых компонентов, которые соединяются вместе для быстрой и легкой замены электродвигателей и трансформаторов. Благодаря надежным соединениям вы можете быть уверены, что ваше оборудование будет работать хорошо. Чтобы убедиться, что у вас есть разъемы и другие продукты, необходимые для выполнения новых соединений или ремонта электрооборудования,

Как обжать кольцевые клеммы

Кольцевые клеммы — это очень эффективные соединители, обеспечивающие надежное соединение. Эти устройства бывают различных конфигураций и бывают изолированными или неизолированными. Изоляция бывает виниловой и нейлоновой. При ремонте электропроводки или добавлении новых соединений установка кольцевых клемм имеет важное значение для всего процесса. Вот как эффективно обжимать кольцевые клеммы.

Шаг 1. Выбор кольцевой клеммы

Выбор неизолированных или изолированных кольцевых клемм зависит от ряда факторов. Для экономичных целей лучше всего подходят неизолированные типы.Существуют также неизолированные типы, которые предназначены для использования при высоких температурах. Изолированные типы обеспечивают защиту либо из винила, либо из нейлона. Винил более экономичен, но нейлон обеспечивает лучшее качество и долговечность. Термоусадочные кольцевые клеммы обеспечивают максимальную защиту от повреждающих элементов.

Шаг 2. Выберите обжимной инструмент

Обжимные инструменты не одинаковы. Обязательно выберите тот, который лучше всего подходит для калибра кольцевой клеммы, обычно обжимаемой. Обязательно читайте форумы и руководства по покупке, чтобы выбрать правильный тип обжимного инструмента для работы.

Шаг 3. Зачистите провод
