Caterpillar d10t фото: Бульдозер Caterpillar D10T технические характеристики, видео, фото, цена

Содержание

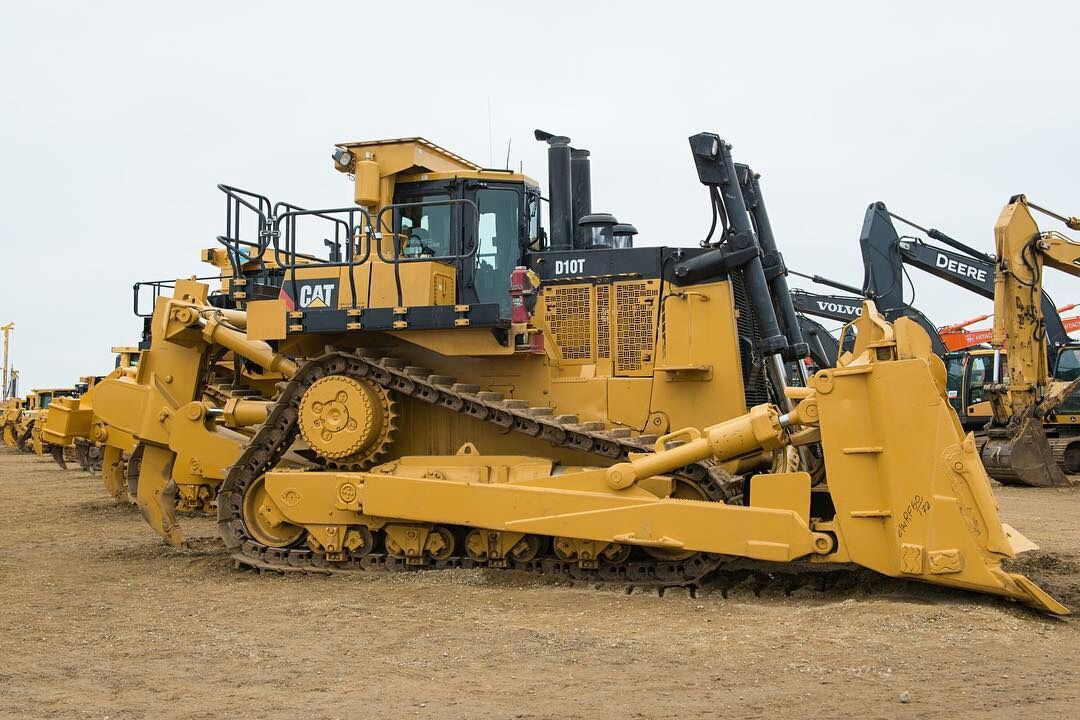

Бульдозер Caterpillar D10T

Двигатель



 Модель двигателя

 Cat C27 ACERT™

 Мощность на маховике

 433 кВт

 Полезная мощность — согласно DIN 70020

 601 л. с.

 Диаметр цилиндра

 137.2 мм

 Ход поршня

 152.4 мм

 Рабочий объем

 27 л

 Полезная мощность по 80/1269/EEC

 433 кВт

 Полезная мощность по SAE J1349/ ISO9249

 433 кВт

 Полезная мощность по SAE J1349/ ISO9249 (при минимальной частоте вращения вентилятора)

 450 кВт

 Полная мощность - ISO 14396

 471 кВт

 Полная мощность SAE J1995

 482 кВт

Масса



 Эксплуатационная масса

 66451 кг

 Масса при транспортировке

 48263 кг

Ходовая часть



 Тип башмака

 Для тяжелых условий эксплуатации

 Ширина башмака

 610 мм

 Башмаки/боковая сторона

 44

 Высота грунтозацепа

 93 мм

 Шаг обмотки

 260 мм

 Дорожный просвет

 615 мм

 Ширина колеи

 2550 мм

 Опорная длина гусеничной ленты

 3885 мм

 Площадь опорной поверхности

 4. 7 м2

 Опорные катки/боковые части

 8

 Количество поддерживающих катков

 1 с каждой стороны (по заказу)

Коробка передач



 1-я передача переднего хода

 4 км/ч

 2-я передача переднего хода

 7.2 км/ч

 3-я передача переднего хода

 12.7 км/ч

 1-я передача заднего хода

 5.2 км/ч

 2-я передача заднего хода

 9 км/ч

 3-я передача заднего хода

 15.8 км/ч

 1-я передача переднего хода - тяговое усилие на сцепке (1000)

 1000. 9 Н

 2-я передача переднего хода - тяговое усилие на сцепке (1000)

 556 Н

 3-я передача переднего хода - тяговое усилие на сцепке (1000)

 306.9 Н

Заправочные объемы



 Топливный бак

 1204 л

 Система охлаждения

 151 л

 Картер двигателя*

 76 л

 Трансмиссия

 193 л

 Бортовые редукторы (каждый)

 23 л

 Рамы катков (каждая)

 64 л

 Отсек оси качания

 33 л

Органы управления гидрооборудованием



 Тип насоса

 Зубчатое колесо

 Расход гидроцилиндра подъема

 404 л/мин

 Расход в гидроцилиндре перекоса

 112 л/мин

 Давление открытия предохранительного клапана бульдозерного отвала

 18790 кПа

 Давление открытия предохранительного клапана гидроцилиндра перекоса

 20340 кПа

 Давление открытия предохранительного клапана рыхлителя (контур подъема)

 18790 кПа

 Давление открытия предохранительного клапана рыхлителя (контур наклона)

 18790 кПа

 Емкость гидробака

 144 л

Бортовые фрикционы и тормоза



 Диаметр многодисковых муфт с гидравлическим включением

 392 мм

Рама гусеничной тележки



 Отклонение

 351 мм

Рыхлители



 Тип

 Одностоечный, с регулируемым параллелограммным механизмом

 Суммарная длина

 1760 мм

 Число гнезд

 1

 Максимальная высота подъема зуба над грунтом (до наконечника, палец в нижнем отверстии)

 1058 мм

 Максимальная глубина рыхления (со стандартным наконечником)

 1494 мм

 Максимальное усилие внедрения (зуб в вертикальном положении)

 205 кН

 Сила отрыва

 415. 3 кН

 Масса (без учета средств управления гидросистемой)

 7117 кг

 Общая эксплуатационная масса* (с полусферическим отвалом и рыхлителем)

 66451 кг

 Тип

 Многостоечный, с регулируемым параллелограммным механизмом

 Число гнезд

 3

 Суммарная длина

 1760 мм

 Общая ширина балки

 2920 мм

 Максимальная высота подъема зуба над грунтом (до наконечника, палец в нижнем отверстии)

 1045 мм

 Максимальная глубина рыхления (со стандартным наконечником)

 876 мм

 Максимальное усилие внедрения (зуб в вертикальном положении)

 205 кН

 Усилие вырыва (многозубый рыхлитель с одним зубом)

 415. 3 кН

 Масса (однозубый, без средств гидравлического управления)

 7968 кг

 Дополнительный зуб

 526.2 кг

 Общая эксплуатационная масса** (с полусферическим отвалом и рыхлителем)

 67302 кг

Отвалы



 Тип

 10SU

 Вместимость (согласно SAE J1265)

 18.5 м3

 Ширина (по боковым накладкам)

 4860 мм

 Высота

 2120 мм

 Глубина резания

 674 мм

 Дорожный просвет

 1497 мм

 Максимальный перекос

 993 мм

 Масса* (без учета средств управления гидросистемой)

 10229 кг

 Полная эксплуатационная масса** (с отвалом и однозубым рыхлителем)

 66451 кг

 Тип

 10U

 Вместимость (согласно SAE J1265)

 22 м3

 Ширина (по боковым накладкам)

 5260 мм

 Высота

 2120 мм

 Глубина резания

 674 мм

 Максимальный перекос

 1074 мм

 Масса* (без учета средств управления гидросистемой)

 10784 кг

 Полная эксплуатационная масса** (с отвалом и однозубым рыхлителем)

 67006 кг

Размеры



 Дорожный просвет

 664 мм

 Ширина колеи

 2. 5 м

 Ширина без подвески катков (стандартный башмак)

 3292 мм

 Габаритная высота (кабина с конструкцией FOPS — с защитой от падающих предметов)

 4098 мм

 Высота (до верха выхлопной трубы)

 4505 мм

 Высота тягово-сцепного устройства (по центру сцепной серьги)

 864 мм

 Опорная длина гусеничной ленты

 3872 мм

 Габаритная длина базового трактора

 5339 мм

 Длина базового трактора с лебедкой

 5545 мм

 Длина с однозубым рыхлителем

 7081 мм

 Длина с многозубым рыхлителем

 7241 мм

 Габаритная длина (с полусферическим отвалом/с однозубым рыхлителем)

 9158 мм
