Характеристики бульдозера Caterpillar D6N. Обзор бульдозера Caterpillar D6N
- 1. Технические характеристики Caterpillar D6N, масса
- 2. Двигатель
- 3. Трансмиссия Caterpillar D6N
- 4. Отделение оператора
- 5. Габариты
- 6. Силовые элементы
- 7. Ходовая часть
- 8. Техническое обслуживание
- 9. Модификации
- 10. Аналоги
- 11. Видео
Источник фото: zeppelin.uaФото Caterpillar D6N
Технические характеристики Caterpillar D6N, масса
Эксплуатационная масса | 15 586-17 722 кг |
Вместимость отвала | 3,16-4,28 куб.м |
Мощность | 108 кВт/145 л.с |
Экостандарт | EPA Tier 2, EU Stage II |
Двигатель
На данной модели установлен двигатель Caterpillar 3126В, конструкция которого включает систему прямого впрыска топлива с электронным управлением.
В распоряжении оператора бульдозера Caterpillar D6N – электросистема предпускового подогрева нагнетаемого воздуха, включаемая автоматически. Также присутствует турбокомпрессор и промежуточный охладитель наддувочного воздуха (система АТААС), которые хорошо согласованы с двигателем и призваны повысить его мощность.
Конструкторы отказались от традиционной схемы с 3-4 ремнями вентилятора системы охлаждения двигателя. Это стало возможным благодаря изготовлению клиновидного ремня из нового полимерного материала и наличию автоматической системы натяжения ремня. А более высокой теплоотдачи удалось добиться благодаря включению в конструкцию радиатора алюминиевых пластин.
Модель двигателя | Cat 3126В DITAAC |
Полезная мощность | согласно ISO 9249 – 108 кВт/145 л.с. |
согласно SAE J1349 – 107 кВт/143 л. | |
согласно EU 80/1269 – 108 кВт/145 л.с. | |
Диаметр цилиндра | 110 мм |
Ход поршня | 127 мм |
Рабочий объем | 7,2 л |
с.Трансмиссия Caterpillar D6N
В конструкции предусмотрены такие устройства, как Auto-Shift и Auto-Kickdown. Первое выполняет автоматическое переключение передач, второе – переключение на низкую передачу в случае значительного увеличения нагрузки (также в авторежиме).
Источник фото: zeppelin.uaУ модели бульдозера Cat D6N имеется два варианта органов управления поворотами
Присутствует одноступенчатый гидротрансформатор, предотвращающий ударные нагрузки на трансмиссию бульдозера Caterpillar D6N в тяжелых условиях эксплуатации. Коробка передач – планетарная, переключаемая под нагрузкой, с 3 передачами переднего и также 3 заднего хода.
Доступно два варианта органов управления поворотами: дифференциальная или “кончиками пальцев”.
В первом случае в процессе поворота гарантируется привод обеих гусеничных лент; операторы выполняют требуемые операции с помощью многофункционального рычага одной рукой.
Давление в муфтах регулируется электроникой (система ЕСРС).
Отделение оператора
Уровень шума в кабине бульдозера Caterpillar D6N составляет 79 дБ (А). Использован шумопоглощающий обивочный материал, звукоизолирующие панели из пенопласта, выполнено уплотнение окон и дверей. Кроме этого, присутствуют установленные на болтах мягкие опоры кабины.
Управление рабочим оборудованием производится с помощью гидравлических органов, характеризующихся малым усилием воздействия. А контролировать работоспособность систем бульдозера помогает система EMS III, которая информирует оператора об основных рабочих параметрах.

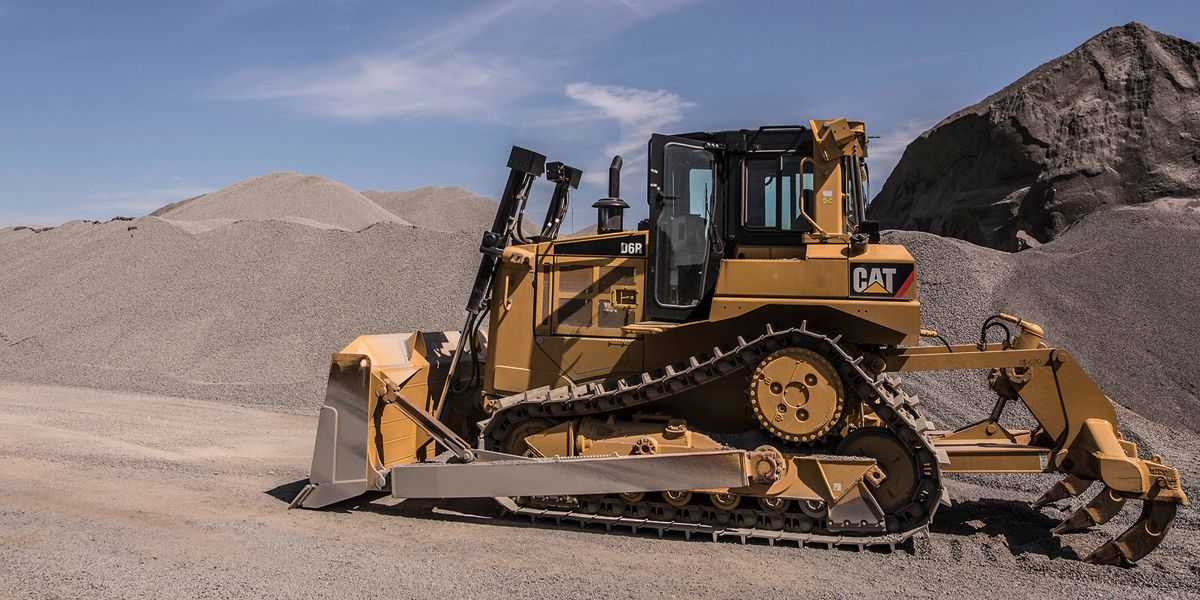

Источник фото: zeppelin.uaФото Cat D6N
Доступны лазерная и спутниковая системы нивелирования AccuGrade. Система кондиционирования входит в базовую комплектацию, а сиденье на пневпомодвеске устанавливается по спецзаказу.
Габариты
Ширина трактора (стандартные башмаки без отвала) | 2 492 (XL) или 3 022 (LGP) мм |
Высота машины (кабина с устройством ROPS) | 3 083 (XL) или 3 197 (LGP) мм |
Дорожный просвет (без учета высоты грунтозацепа) | 424 (XL) или 538 (LGP) мм |
Силовые элементы
Для производства отдельных элементов применена литая сталь и толстые стальные листы. Детали сварены в единую конструкцию рамы и корпуса, что обеспечивает высокую сопротивляемость ударным нагрузкам. А балансирный брус, закрепленный на шарнирах, позволяет рамам гусеничных тележек Caterpillar D6N изменять положение относительно вертикальной плоскости и тем самым повторять профиль опорной поверхности.
Ходовая часть
Конструкция SystemOneTM, являющаяся собственной разработкой Caterpillar, предполагает высокое расположение бортовой передачи.
Такое решение помогает изолировать устройство от контакта с землей и ударных нагрузок, передаваемых от рабочего органа.
Рамы гусеничных тележек выполнены трубчатыми, благодаря чему они лучше противостоят деформациям.
Существует несколько модификаций ходовой части бульдозера Caterpillar D6N: XL – удлиненная; LGP – с малым давлением на опорную поверхность.
Ширина башмака | 610 или 860 мм |
Количество башмаков на одну сторону | 40 или 46 |
Ширина колеи | 1 890 или 2 160 мм |
Давление на опорную поверхность | 32,4 – 50,8 кПа |
Техническое обслуживание
Благодаря системе Product Link владелец бульдозера Caterpillar может получить информацию о его состоянии, не выходя из офиса. А работу дилеров упрощает специальный диагностический разъем, к которому подключается прибор Cat ЕТ.
Все основные обслуживаемые узлы находятся в непосредственном доступе: отделение двигателя имеет навесные боковые дверцы, крышки доступа к местам ТО стали больше, усовершенствована конструкция топливного бака и т.д.
Источник фото: zeppelin.uaСуществуют две модификации ходовой бульдозера Cat D6N: XL и LGP
Модификации
Доступны следующие модификации бульдозера caterpillar d6n: DS-XL, DS-LGP, FTC-XL, FTC-LGP.
Аналоги
Исходя из основных технических характеристик к числу аналогов можно отнести следующие модели: Case 350B, Komatsu D65E-12E, Caterpillar D6R (серия II), Komatsu D61PX-12, Komatsu D61E-12, Caterpillar D6N LGP, John Deere 850J, Caterpillar D6R Series 3, Caterpillar D6R, Komatsu D61PX-23.
Видео
Видео – с канала Cat® Products
Технические характеристики Caterpillar D6N XL. Гусеничный трактор.
Эксплуатация
| Рабочий вес | 16605 кг |
| Объем топлива | 299 л. |
| Объем жидкости системы охлаждения | 35 л. |
| Объем жидкости гидравлической системы | 29.5 л. |
| Объем жидкости последней передачи | 7 л. |
| Рабочее напряжение | 12 В |
| Сила тока генератора | 70 амперы |
Ходовая часть
| Удельное давление на грунт | 51.6 кПа |
| Площадь соприкосновения с грунтом | 3. 2 м2 |
| Размер стандартного башмака | 610 мм |
| Количество башмаков на одной стороне | 40 |
| Количество подшипников качения с каждой стороны | 7 |
| Ширина колеи | 1890 мм |
Трансмиссия
| Тип трансмиссии | силовое переключение передач |
| Количество передних передач | 3 |
| Количество задних передач | 3 |
| Максимальная скорость вперед | 10. 1 км/ч |
| Максимальная скорость назад | 12 км/ч |
Стандартное лезвие
| Ширина | 3272 мм |
| Высота | 1244 мм |
| Объем | 3.2 м3 |
| Глубина среза | 520 мм |
Размеры
| Клиренс | 394 мм |
| Длина без лезвия | 3740 мм |
| Ширина между гусеничными лентами | 2500 мм |
| Высота до верхней части кабины | 3095 мм |
| Длина гусеничной ленты на уровне земли | 2581 мм |
Двигатель
| Производитель | Caterpillar |
| Модель | C6. 6 ACERT |
| Эффективная мощность | 108.1 кВт |
| Мощность измеренная при | 2200 об/мин. |
| Объем двигателя | 7.2 л. |
| Количество цилиндров | 6 |
Изображения
Ходовая часть
| 7. Ширина колеи | 1890 мм |
| 8. Размер стандартного башмака | 610 мм |
Размеры
2. Ширина между гусеничными лентами | 2500 мм |
| 3. Высота до верхней части кабины | 3095 мм |
| 4. Длина гусеничной ленты на уровне земли | 2581 мм |
| 5. Клиренс | 394 мм |
| 6. Длина без лезвия | 3740 мм |
Бульдозер CAT D6N XL | Heavy Equipment Rentals
Rentals » Categories » Dozers »
CAT
Details
Details
24″ Shoes / 6-Way Blade / Ripper
Engine Model | Cat C7. 1 | |
| Мощность на маховике | 166,0 л.с.0019 Стало | 5,3 В |
| Смещение | 433.0 в | |
| EMISSION | EPA EPA EPA TIE Maximum – At 2,200 rpm – ISO 14396 | 178.0 HP |
| Net Power – 1,800 rpm – ISO 9249/SAE J1349 (DIN) | 168.0 HP | |
| Engine Power – Maximum – At 2,200 rpm – ISO 14396 (DIN) | 180.0 HP | |
| Net Power – 1,800 rpm – ISO 9249/SAE J1349 | 166.0 HP | |
| Engine Power – Maximum – При 2200 об/мин – SAE J1995 | 182,0 л.с. | |
| Примечание (1) | Указанная полезная мощность представляет собой мощность, доступную на маховике двигателя, когда двигатель оборудован воздухоочистителем, глушителем, генератором переменного тока, охлаждением вентилятор на максимальной скорости. | |
| Примечание (3) | Все внедорожные дизельные двигатели Tier 4 Interim и Final, Stage IIIB и IV, а также корейские дизельные двигатели Tier 4 Final должны использовать только дизельное топливо со сверхнизким содержанием серы (ULSD), содержащее 15 частей на миллион. EPA/10 частей на миллион ЕС (мг/кг) серы или менее. Биодизельные смеси до B20 (20% смеси по объему) приемлемы при смешивании с серой 15 ppm (мг/кг) или менее ULSD. B20 должен соответствовать спецификации ASTM D7467 (базовая смесь биодизеля должна соответствовать спецификации биодизеля Cat, ASTM D6751 или EN 14214). Cat DEO-ULS™ или масла, соответствующие требованиям Cat ECF-3, API CJ-4 и ACEA E9.требуется спецификация. Проконсультируйтесь с вашим OMM для получения дополнительных рекомендаций по топливу для конкретной машины. | |
| Примечание (2) | Снижение номинальных характеристик не требуется на высоте до 3000 м (9840 футов), выше 3000 м (9840 футов) происходит автоматическое снижение номинальных характеристик. | |
| Примечание (4) | Жидкость для очистки выхлопных газов дизельных двигателей (DEF), используемая в системах селективного каталитического восстановления (SCR) Cat, должна соответствовать требованиям, изложенным в стандарте 22241 Международной организации по стандартизации (ISO). |
TRANSMISSION
| 1.0 Forward | 2.1 mile/h | |||||
| 1.5 Forward | 2.7 mile/h | |||||
| 2.0 Forward | 3.6 mile/ H | |||||
| 2.5 Вперед | 4,7 мили/ч | |||||
| 3.0 Вперед | 6,1 Миля/ч | |||||
| 1,0 MILE/H | ||||||
| 1,013 1,013 1,013 1,013 1,013 1,013 1,013 1,013 1,013 1,013 1,013 1,013 1,013 1,013 1,013 1,0.0014 | 2.5 mile/h | |||||
1. 5 Reverse | 3.4 mile/h | |||||
| 2.0 Reverse | 4.4 mile/h | |||||
| 2.5 Reverse | 5.9 mile/h | |||||
| 3.0 Reverse | 7.6 mile/h | |||||
| 0.7 Forward | 1.7 mile/h | |||||
| 0.5 Reverse | 1.9 mile/h | |||||
| 0.5 Forward | 1.6 mile/h | |||||
| 1.0 Forward (EU) | 1.9 mile/h | |||||
| 0.5 Forward (EU) | 1.5 mile/h | |||||
| 2,7 Вперед | 5,2 мили/ч | |||||
1,7.0018| 1.7 Reverse | 3.7 mile/h | | ||||
| Maximum Drawbar Pull – 3.0 Forward | 25403.0 lbf | |||||
Maximum Drawbar Pull – 1. 0 Forward | 71939.0 lbf | |||||
| 0.7 Обратный (ЕС) | 1,9 мили/ч | |||||
| 2,7 Реверс | 6,5 мили/ч | |||||
| 0,5 Обратный (EU) | 0,5 Обратный (EU) | 0,5 Обратный (EU) | 0,5.1.8 mile/h | |||
| Maximum Drawbar Pull – 2.0 Forward | 44512.0 lbf | |||||
| 1.0 Reverse (EU) | 2.2 mile/h | |||||
| 0.7 Reverse | 2.1 mile/ H |
Сервисные способности пополнения
| Топливный бак | 73,2 Гал (США) |
| .0019 10.6 gal (US) | |
| Engine Crankcase | 4. 5 gal (US) |
| Power Train | 42.3 gal (US) |
| Final Drive – Each | 1.8 gal (US) |
| Hydraulic Tank | 7.8 gal (US) |
| DEF Tank | 5.0 gal (US) |
WEIGHTS
| Operating Weight | 36943.0 lb |
| XL SU – Blade | 5732.0 lb |
| XL VPAT Landfill | 2912.0 lb |
| Multi-Shank Ripper – With 3 хвостовика | 2959,0 фунтов |
| XL VPAT Складной | 2762,0 фунтов |
| 0 Эксплуатационная масса0019 36943.0 lb | |
| Shipping Weight – XL | 36153. 0 lb |
| XL VPAT Blade | 2341.0 lb |
| Shipping Weight – XL Waste Handler | 40029.0 lb |
| Эксплуатационная масса — погрузчик для отходов XL | 40818,0 фунтов |
| Транспортировочный вес — XL Fine Grading | 37373,0 фунтов |
| Эксплуатационный вес — XL Fine Grading | 38162,0 фунта |
| Примечание (2) гидравлический клапан, 5% топлива и сиденье с пневматической подвеской серии Cat Comfort. | |
| Примечание (1) | Эксплуатационная масса: включает EROPS, кондиционер, фары, бульдозер VPAT, трансмиссию, дышло, кожух двигателя, 3-клапанную гидравлику, 100% топливо и сиденье Cat Comfort Series с пневматической подвеской. и оператор. |
UNDERCARRIAGE
| Note (1) | *ISO 16754 | |||
| Shoes/Side – XL | 40 | |||
| Ground Pressure – XL* | 6,7 PSI | |||
| Зона контакта заземления* – XL | 5518,0 в² | |||
| На земле – XL | 102. 6 In | 102.6.0018 | Обработка трека – XL | 74,4 в |
| grouser Height – XL | 2,6 в | |||
| . | 24,0 дюйма | |||
| Гусеница на грунте — XL — Мелкое профилирование | 122,4 дюйма | |||
| Ground Pressure* – XL – Fine Grading | 5.8 psi | |||
| Track Rollers/Side – XL – Fine Grading | 8 | |||
| Shoes/Side – XL – Fine Grading | 46 | |||
| Высота Grouser – XL – Fine Grading | 2,6 В | |||
. 0027 Ширина башмака — XL — мелкозернистая | 24,0 дюйма | Примечание (2) | Все размеры с ходовой частью SystemOne. | |
BLADES
| Width – XL VPAT | 10.75 ft |
| Capacity – XL VPAT | 4.3 yd³ |
| Width – XL SU | 10.33 футов |
| Capacity – XL SU | 5.6 yd³ |
RIPPER
| Maximum Clearance Raised – Shank Tip | 24.5 in |
| Weight – With Three Shanks | 3444,0 фунта |
| Максимальная сила проникновения — XL | 20,2 дюйма |
| Максимальная сила проникновения — XL | 4 11600. 0 lbf |
| Shank Gauge | 6.6 ft |
| Pocket Spacing | 3.3 ft |
| Maximum Pry-out Force – XL | 47480.0 lbf |
| Shank Секция | 73 мм × 176 мм (2,9 дюйма × 6,9 дюйма) |
| Каждый дополнительный хвостовик | 172,0 фунта | Тип
| Fixed Parallelogram | |
| Number of Pockets | 3 |
| Overall Beam Width | 86.7 in |
| Beam Cross Section | 216 mm × 254 mm (8.5 in × 10.0 в) |
ВИНЧ
| Максимальный голый барабан – Скорость линии | 141,0 FT/мин | ||||||||
. 0014 | 217.0 ft/min | ||||||||
| Rope Diameter – Recommended | 0.875 in | ||||||||
| Maximum Full Drum – Line Pull* | 44410.0 lb | ||||||||
| Maximum Bare Drum – Line Pull* | 69200,0 фунтов | ||||||||
| Winch Drive | Mechanical | ||||||||
| барабанная способность – 22 мм (0,88 дюйма) | 288.75.75.75.75.75.75.75.75.75.75.75.75.75.75.75 | 8.75.75.75.75.75.75 | 8.75.75.75.75.75.75.75.75.75 | 8.75 | 8.75.75 | 28.75 | 8.75 | 28.75 | 28.75.0027 |
| Общая ширина | 38,4 дюйма | ||||||||
| Размер кабельного наконечника — Н.Д. × Length | 54 mm × 67 mm (2.13 in × 2.63 in) | ||||||||
| Winch Model | PA55 | ||||||||
| Winch Case – Width | 38. 4 in | ||||||||
| Control | Электрический | ||||||||
| Примечание (1) | *Вес: включает насос, органы управления, масло, монтажные кронштейны и прокладки. | ||||||||
| Примечание (2) | Доступны медленные и стандартные лебедки. | ||||||||
| Weight* | 2814.0 lb | ||||||||
| Oil Capacity | 19.55 gal (US) | ||||||||
| Winch and Bracket Length | 45.1 in | ||||||||
| Drum Diameter | 10,0 дюймов | ||||||||
| Ширина барабана | 12,4 в | ||||||||
| Диаметр фланца | 19,8 в |
