Карьерный самосвал Cat 773E: описание, характеристики, цены

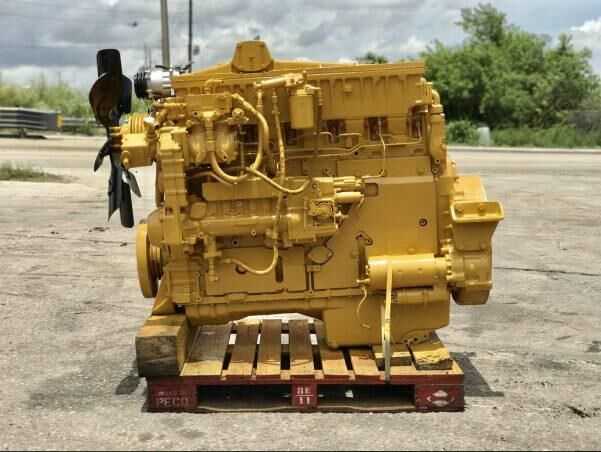

ДВИГАТЕЛЬ

Модель двигателя

Cat® 3412E

Номинальная частота вращения двигателя

2000 об/мин

Полная мощность согласно SAE J1995

530 кВт

Полезная мощность согласно SAE J1349

501 кВт

Полезная мощность — согласно стандарту Cat

501 кВт

Мощность на маховике

501 кВт

Полезная мощность в соответствии со стандартом ISO 9249

501 кВт

Полезная мощность — 80/1269/EEC

501 кВт

Полезная мощность — согласно DIN 70020

681 PS

Число цилиндров

12

Запас крутящего момента

40%

Диаметр цилиндров

137 мм

Ход поршня

152 мм

Рабочий объем двигателя

27 л

Максимальное значение крутящего момента

3434 Н·м



МАССА — ПРИБЛИЗИТЕЛЬНО

Расчетная полная эксплуатационная масса машины

99 300 кг

Масса шасси

30 200 кг

Масса кузова

9 210 кг



ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Номинальный класс грузоподъемности (100%)

55. 5 т

Максимальная скорость с грузом

62.2 км/ч

Вместимость кузова — геометрическая

26.6 м³

Вместимость кузова — SAE 2:1

35.2 м³

Время подъема

9.5 Секунды

Время опускания

12.5 Секунды



КОРОБКА ПЕРЕДАЧ

1-я передача переднего хода

9.9 км/ч

2-я передача переднего хода

13.9 км/ч

3-я передача переднего хода

18. 8 км/ч

4-я передача переднего хода

25.2 км/ч

5-я передача переднего хода

34.1 км/ч

6-я передача переднего хода

45.9 км/ч

7-я передача переднего хода

62.2 км/ч

Задний ход

13.1 км/ч



БОРТОВЫЕ РЕДУКТОРЫ

Передаточное отношение главной пары

3,64:1

Передаточное отношение бортового редуктора

4,8:1

Общее передаточное отношение

17,48:1



ТОРМОЗА

Площадь поверхности тормозов — передние тормоза

1 395 см²

Площадь поверхности тормозов — задние тормоза

61 269 см²

Тормозная система соответствует требованиям стандарта

ISO 3450:1996



МЕХАНИЗМЫ ПОДЪЕМА КУЗОВА

Производительность насоса — высокие обороты холостого хода

491 л/мин

Давление открытия предохранительного клапана — подъем

17225 кПа

Давление открытия предохранительного клапана – опускание

3445 кПа

Время подъема кузова — высокие обороты холостого хода

9.

5 Секунды

Время опускания кузова — под действием собственного веса

12.5 Секунды

Время принудительного опускания кузова в режиме высоких оборотов холостого хода

17.51 Секунды



ВМЕСТИМОСТЬ ДВУСКАТНОГО КУЗОВА ПРИ 100% КОЭФФИЦИЕНТЕ НАПОЛНЕНИЯ

Геометрическая

26.6 м³

Вместимость с “шапкой” 2:1 (SAE)

35.2 м³

Вместимость с “шапкой” 3:1

32.4 м³

Вместимость с “шапкой” 1:1

43.3 м³

ПОДВЕСКА



Рабочий ход поршня цилиндра — передняя подвеска

234 мм

Рабочий ход поршня цилиндра — задняя подвеска

149 мм



ЗАПРАВОЧНЫЕ ОБЪЕМЫ

Топливный бак

700 л

Система охлаждения

122 л

Дифференциалы и бортовые редукторы

155 л

Гидробак контура рулевого управления

34 л

Система рулевого управления (включая гидробак)

60 л

Гидробак гидротрансформатора/тормозной системы и системы подъема кузова

133 л

Система подъема кузова/тормозная система (включая гидробак)

307 л

Гидротрансформатор/коробка передач (включая картер)

72 л

Гидротрансформатор и коробка передач

53 л

Картер двигателя

68 л



ШИНЫ

Стандартные шины

24. 00-R35 (E4)



КОНСТРУКЦИЯ ROPS

Стандарты ROPS/FOPS

Соответствует стандартам SAE J1040 от мая 1994 года и ISO 3471:1997

ЗАЩИТА ОТ ШУМА



Стандарты, регламентирующие уровень шума

Соответствует стандарту SAE J88 от апреля 1995 года



ПРИБЛИЗИТЕЛЬНЫЕ ЗНАЧЕНИЯ МАССЫ — ДВУСКАТНЫЙ КУЗОВ

Шасси

30200 кг

Кузов

9210 кг

Стандартная футеровка

3900 кг

Задний мост — без груза

52. 7 %

Задний мост — с грузом

66.7 %

Передний мост — без груза

47.3 %

Передний мост — с грузом

33.3 %

Полная масса машины

99300 кг



РУЛЕВОЕ УПРАВЛЕНИЕ

Габаритный диаметр поворота

25 м

Диаметр поворота — передние колеса

22 м

Угол поворота

31 градусы

Диаметр поворота переднего колеса

22 м

Соответствие системы рулевого управления стандартам

Система рулевого управления соответствует стандартам SAEJ1511 от февраля 1994 года и ISO 5010:1992



Запчасти для карьерного самосвала Caterpillar 773E

Запчасти для карьерного самосвала Caterpillar 773E

Caterpillar 773E сконструирован для достижения высоких технических показателей, рассчитан для удобства эксплуатации и построен для длительной работы. Разработанный специально для высокопроизводительных горных разработок и строительных предприятий, самосвал для горных работ 773E может перевозить большое количество материалов, обеспечивая снижение удельных затрат. Благодаря применению усиленной конструкции, удается создать долговечную машину. Благодаря удобству обслуживания грузовика 773E, обеспечивается высокая надежность и долговечность при низких эксплуатационных расходах. Кабины внедорожных самосвалов Caterpillar 773E с конструкцией защиты от опрокидывания и защиты от падающих объектов (ROPS/FOPS) имеют электрический стеклоподъемник, рычаг электрогидравлического подъемника, сиденье для инструктора, выключатель переднего тормоза, светодиодную подсветку номеров передач и систему обогрева и кондиционирования воздуха, которая устанавливается по дополнительному заказу. Рычаг подъемника оснащен кнопками и электрогидравлической системой, что обеспечивает плавное опускание кузова. Четырехтактный длинноходный двигатель обеспечивает более полное сгорание топлива и максимальный КПД. Большой рабочий объем двигателя и меньшая номинальная скорость обеспечивают более долгий срок службы двигателя и соответствуют китайскому стандарту по токсичности выхлопных газов для внедорожной техники China Nonroad Stage II. Электронное управление двигателем и коробкой передач повышает эффективность их работы, снижает производственные расходы и продлевает срок службы машины. Компания “СибТехПартс” предлагает полный спектр услуг по подбору, продаже и поставке запчастей Caterpillar. Обратившись к нам, Вы сможете приобрести все необходимые запчасти в точно указанные сроки. Наши менеджеры ответят на все интересующие Вас вопросы. Мы предлагаем выгодные условия долгосрочного сотрудничества. Мы занимаемся поставкой запчастей по всей России. Обычно сроки поставки составляют от 2 дней до 3 недель. Вы можете сделать заказ, позвонив нам по телефону. Мы готовы к сотрудничеству и ждем Вас!

Технические характеристики

Модель двигателя

Рабочий объем

Полная масса машины

Максимальная вместимость геометрическая(по SAE)

Топливный бак

Колесная база

797b карьерный самосвал Autocad

797b Caterpillar – DFBAY

Free CAD Blocks Caterpillar 797B Drawings in AutoCAD 2007 for free download DWG models Free DWG Buy Registration Login • • • AutoCAD files: 1163 result DWG file viewer Projects For 3D Modeling Buy AutoCAD Plants new! Caterpillar 797B free free Caterpillar 797B Texture Mod Caterpillar 797B Texture Mod 100 Download Share JJxORACLE Donate with All Versions 100 (current) 1,029Caterpillar 797B — карьерный самосвал, производимый компанией Caterpillar До появления следующей модификации 797F являлся самым грузоподъёмным и тяжёлым автомобилем в мире среди автомобилей с механической передачей БелАЗ75710Caterpillar 797B 3D Cars 3D Motor Bikes 3D TrucksCaterpillar 797B — карьерный самосвал, производимый компанией Caterpillar До появления следующей модификации 797F являлся самым грузоподъёмным и тяжёлым автомобилем в мире среди автомобилей с механической передачейCaterpillar 797B WikiwandУзнайте технические характеристики Caterpillar 797B полный каталог спецификаций и оперативный поиск необходимой информации карьерного самосвалаГорнодобыча Карьерный самосвал Caterpillar 797BКарьерный самосвал Caterpillar 797B г/п 360 т выпускался на протяжении семи лет (с 2002 по 2009 гг) Ему на смену пришла модель 797F, которая производится до сих пор Поговорим о технических характеристикахХарактеристики Caterpillar 797B 20022009 Обзор

Caterpillar 797B rugooglinfo

Caterpillar 797B карьерный самосвал, производимый компанией Caterpillar До появления следующей модификации 797F являлся самым грузоподъёмным и тяжёлым автомобилем в мире среди автомобилей с механической передачей БелАЗ75710Free CAD Blocks Caterpillar 797B Drawings in AutoCAD 2007 for free download DWG models Free DWG Buy Registration Login • • • AutoCAD files: 1163 result DWG file viewer Projects For 3D Modeling Buy AutoCAD Plants new! Caterpillar 797B free free Caterpillar 797B Texture Mod Caterpillar 797B Texture Mod 100 Download Share JJxORACLE Donate with All Versions 100 (current) 1,b Caterpillar – DFBAYCaterpillar 797B — карьерный самосвал, производимый компанией Caterpillar До появления следующей модификации 797F являлся самым грузоподъёмным и тяжёлым автомобилем в мире среди автомобилей с механической передачейCaterpillar 797B WikiwandКарьерный самосвал Caterpillar 797B г/п 360 т выпускался на протяжении семи лет (с 2002 по 2009 гг) Ему на смену пришла модель 797F, которая производится до сих пор Поговорим о технических характеристикахХарактеристики Caterpillar 797B 20022009 ОбзорУзнайте технические характеристики Caterpillar 797B полный каталог спецификаций и оперативный поиск необходимой информации карьерного самосвалаСтроительная техника Карьерный самосвал Caterpillar 797B

Caterpillar 797B — Википедия

Caterpillar 797B — карьерный самосвал, производимый компанией CaterpillarДо появления следующей модификации 797F являлся самым грузоподъёмным и тяжёлым автомобилем в мире среди автомобилей с механической передачейCaterpillar 797B карьерный самосвал, производимый компанией Caterpillar До появления следующей модификации 797F являлся самым грузоподъёмным и тяжёлым автомобилем в мире среди автомобилей с механической передачей БелАЗ75710Caterpillar 797B rugooglinfo01/01/2021· Caterpillar 797B — карьерный самосвал, производимый компанией Caterpillar До появления следующей модификации 797F являлся самым грузоподъёмным и тяжёлым автомобилем в мире среди автомобилей с механической передачей БелАЗ75710Caterpillar 797B — карьерный самосвал, | Горный ИнженерКупить Генератор Карьерные самосвалы Caterpillar 793F 797F OE: 2721889 из категории ‘Генератор’ на сайте запчастей спецтехники АльтестаГенератор Карьерные самосвалы Caterpillar 793F 797F OEТакже Caterpillar 797B по праву считается одним из самых напичканных электроникой карьерных самосвалов Центральный блок контролирует сотни параметров и в зависимости от внешних условий, корректирует работу двигателя, тр�Карьерные самосвалы обзорная статья Статьи и советы

РЕЙТИНГ ГИГАНТОВ(4 САМЫХ БОЛЬШИХЛУЧШИХ

23/08/2013· РЕЙТИНГ ГИГАНТОВ(4 САМЫХ БОЛЬШИХЛУЧШИХ )САМОСВАЛОВ В МИРЕ: Самые большие автомобили — грузовые А для перевозки самых больших грузов нужны просто огромные автомобили Эти гиганты — карьерные самосвалы! Им неFree CAD Blocks Caterpillar 797B Drawings in AutoCAD 2007 for free download DWG models Free DWG Buy Registration Login • • • AutoCAD files: 1163 result DWG file viewer Projects For 3D Modeling Buy AutoCAD Plants new! Caterpillar 797B free free Caterpillar 797B Texture Mod Caterpillar 797B Texture Mod 100 Download Share JJxORACLE Donate with All Versions 100 (current) 1,b Caterpillar – DFBAYCaterpillar 797B — карьерный самосвал, производимый компанией CaterpillarДо появления следующей модификации 797F являлся самым грузоподъёмным и тяжёлым автомобилем в мире среди автомобилей с механической передачейCaterpillar 797B — ВикипедияCaterpillar 797B — карьерный самосвал, производимый компанией CaterpillarДо появления следующей модификации 797F являлся самым грузоподъёмным и тяжёлым автомобилем в мире среди автомобилей с механической передачейCaterpillar 797B — Википедия Что такое Caterpillar 797BУзнайте технические характеристики Caterpillar 797B полный каталог спецификаций и оперативный поиск необходимой информации карьерного самосвалаСтроительная техника Карьерный самосвал Caterpillar 797B

Caterpillar 797B — карьерный самосвал, | Горный Инженер

01/01/2021· Caterpillar 797B — карьерный самосвал, производимый компанией Caterpillar До появления следующей модификации 797F являлся самым грузоподъёмным и тяжёлым автомобилем в мире среди автомобилей с механической передачей БелАЗ75710Карьерный Самосвал CAT 797B Фото, видео, описание, характеристики Другие модели от производителя 769D 771D 773E 775D 777D 785D 789D 793C 797B Карьерный Самосвал других производителей БелАЗ TEREX HITACHI Komatsu Liebherr Технические характеристикиКарьерный Самосвал CAT 797B Фото, видео, описаниеНо в конце 1990х компания Caterpillar решила разработать карьерный самосвал невиданной ранее грузоподъемности (345 т) pinterest Специально для Cat 797B компания Michelin разработала 63дюймовые шины Впрочем, по грузоподъемности CaterГигантские шины для карьерных самосваловТакже Caterpillar 797B по праву считается одним из самых напичканных электроникой карьерных самосвалов Центральный блок контролирует сотни параметров и в зависимости от внешних условий, корректирует работу двигателя, тр�Карьерные самосвалы обзорная статья Статьи и советы04/04/2015· Следует отметить, что американский Caterpillat 797B, в тот же момент,является самым компьютеризированным самосвалом в мире Уже сейчас предприятие, выпускающее данную модель карьерного грузовика, активно разрабатывает искОбзор карьерных самосвалов

РЕЙТИНГ ГИГАНТОВ(4 САМЫХ БОЛЬШИХЛУЧШИХ

23/08/2013· РЕЙТИНГ ГИГАНТОВ(4 САМЫХ БОЛЬШИХЛУЧШИХ )САМОСВАЛОВ В МИРЕ: Самые большие автомобили — грузовые А для перевозки самых больших грузов нужны просто огромные автомобили Эти гиганты — карьерные самосвалы! Им не

Резюме Механик по ремонту (РММ), Шарыпово, 120 000 руб.

в месяц

Профессиональные навыки:

Навыки и достижения: ПК на уровне продвинутого пользователя знание, прикладных программ: Microsoft Word, Microsoft Excel, Outlook Express Английский язык базовый, немецкий язык базовый знаю и умею: – устав автомобильного транспорта (Фз № 259) – знаю федеральные нормы и правила в области промышленной безопасности “ПРАВИЛА БЕЗОПАСНОСТИ ОПАСНЫХ ПРОИЗВОДСТВЕННЫХ ОБЪЕКТОВ, НА КОТОРЫХ ИСПОЛЬЗУЮТСЯ ПОДЪЕМНЫЕ СООРУЖЕНИЯ”(533 приказ ростехнадзора) – основы транспортного законодательства; – основы трудового законодательства; – постановления, распоряжения, приказы вышестоящих органов, нормативные документы по вопросам организации учета и хранения авто материалов, шин и подвижного состава; – технические характеристики, конструктивные особенности, методы диагностики неисправностей машин и механизмов отечественного и импортного производства – порядок составления и ведения паспортов, журналов, ведомостей, спецификаций и других нормативных документов; – обеспечение контроля за бесперебойной и технически правильной эксплуатацией машин и механизмов; – организация разработки планов (графиков) осмотров, испытаний и профилактических ремонтов оборудования; – контроль согласования планов (графиков) с подрядными организациями, привлекаемыми для проведения ремонтов, ТО, своевременность постановки техники на ТО; – организация работы по учёту наличия и движения оборудования, составления и оформления технической и отчётной документации; – организация работы по проведению плановых ремонтов и межремонтной эксплуатации оборудования; – участие в проведении инвентаризации производственных основных средств; – порядок технического обслуживания и ремонта подвижного состава автомобильного транспорта; – нормы расхода горюче-смазочных материалов, нормы пробега автомобилей между техническим обслуживанием и ремонтом, а автомобильных шин – до сдачи их в ремонт; – основы экономики, организации труда и организации производства и управлением коллективом; – правила и нормы охраны труда, техники безопасности, производственной санитарии и противопожарной защиты; – знание проведения технического обслуживания и ремонта механотехнологического оборудования, правил устройства и эксплуатации сосудов работающих под давлением, Организовывал и консультировал ремонт: – легкового транспорта: ВАЗ, ГАЗ, УАЗ и импортных авто «mitsubishi», «toyota» – Автобусов: КавЗ, ПАЗ, ЛАЗ и импортных авто «ikarus. karosa» Отечественной грузовой техники; КамАЗ, Супер Маз, Урал; – спец. техники: – Автобетоносмеситель, автокран “Ивановец” 32т и КДМ на шасси Камаз-6520, автокран “Челябинец” 25т на шасси Урал-4320 и автокран ” Ивановец” 25т, на шасси Камаз-43118 – Мобильные буровые установки: УРБ-2Д3 на шасси Камаз-43118. А-50 на базе КрАЗ – 256 МБУ-100 на базе БАЗ 69096 – Экскаватор “Cat” 330, 326, 374 “Hyundai-200.210.290.300.320,380,450,500”. “Comatsu”-PC130.200.300.400, Volvo, Liebherr, ЭКГ-5А, драглайнов ЭО – 4112 и НКМЗ ЭШ-6/45, – фронтального погрузчика XCMG – LW500KN, “Comatsu”, “Cat”, STALLONA VOLA; импортного производства например: – самодвижуйщийся кран KATO 70т, и автокран TADANO 110т. – Манипулятор Г-образный, Z-образный – погрузчик “Bobcat”; ;- Бульдозер “ЧТЗ”т-130, т-170, Б-10М, “Четра” Т-25, “cat” d8.d9. “shantui” sd16, TYS165, “Comatsu” D-63, -85, -155.-355, -375 – Самосвал “Volvo”, «Scania», «Shaanxi-MAN”. – Сочлененные самосвалы “Volvo”, “Cat” Автогрейдеры ДЗ-180, ДЗ-98, сельхоз техники; Т-40, МТЗ-80, -82, -82. 1, К-702М; и импортного производства, например: – Асфальтовый каток НАММ; Bomag; – Дорожно-строительный комбайн WIRGENT – Карьерная техника: сочлененные самосвал “Volvo” А-35, А-40, сочлененные самосвал “САТ”730С, 740В, Внедорожный самосвал Cat 773E – Чтение гидравлических схем, замена РТИ гидроцилиндров, ремонт гидрораспределителя и т. п. – Диагностика и ремонт топливной аппаратуры, ремонт и регулировка ТНВД на стенде, проверка форсунок на стенде и т. п. – Чтение электрических схем, диагностика и устранение неисправностей в электропроводки. – Опыт самостоятельного ремонта сельхоз., погрузочной, дорожно-строительной, спецтехники

Caterpillar 773E Rock Truck – характеристики, размеры, вес

Технические характеристики

Информация о размерах

Полноразмерная машина

30,21 фута в

Полноразмерная машина

14,63 фута в

Полная высота автомобиля:

14,52 фута в

Длина колесной базы (расстояние между передними и задними колесами)

13,75 фута в

Дорожный просвет

2. 19 футов в

Высота полного дампа:

28,93 фута в

Высота подъема самосвала

2,19 фута в

Дамп

Грузоподъемность вилочного погрузчика: – Struck

34,8 ярда3

Грузоподъемность вилочного погрузчика: – С шапкой

46,04 ярда3

Номинальная грузоподъемность:

119622,82 фунта

Технические характеристики

Характеристики двигателя

Марка

2236

Модель

3412Е

Очистить мощность двигателя

671 л.с.

Полная мощность двигателя

710 л.с.

оборотов в минуту

2000 об/мин

Крутящий момент, Н·м

2532.8 фунтов на фут

Объем двигателя

1649 у.е. в

Функциональные характеристики

Стандартный объем топливного бака

185 галлонов

Емкость охлаждающей жидкости:

40 галлонов

Сколько масла нужно автомобилю:

18 галлонов

Емкость жидкости дифференциала и главной передачи

41 галлон

Емкость системы рулевого управления

16 галлонов

Емкость тормозной/подъемной системы

81 галлон

Спецификации колес

24. 00-R35 (Е4)

Характеристики коробки передач

Количество передач – вперед

7

Количество передач — задний ход

1

Максимальная скорость:

41,1 мили в час

Гири

Пустой вес

66500 фунтов

Вес в снаряженном состоянии

219000 фунтов

Распределение веса спереди — пустой

47,3%

Распределение веса сзади — пустой

52,7%

Распределение веса спереди — с грузом

33.3%

Распределение веса сзади — с грузом

66,7%

Дилер CAT в Западной Африке

рабочие характеристики

Класс номинальной грузоподъемности (100%)55,5 тонн

Максимальная скорость — загружено62.2 км/ч

Вместимость кузова в сжатом состоянии 26,6 м3

Угол поворота 31,0 градуса

Диаметр поворотного круга 25,0 м

Вместимость кузова — SAE 2:135. 2 м3

Диаметр поворота — передний 22,0 м

Время подъема 9,5 секунды

Нижнее время 12,5 секунды

двигатель

Модель двигателяCat® 3412E

Номинальная частота вращения двигателя 2000.0 об/мин

Полная мощность — SAE J1995530,0 кВт

Полезная мощность — SAE J1349501,0 кВт

Полезная мощность — Cat501,0 кВт

Маховик Power501.0 кВт

Полезная мощность — 80/1269/EEC501,0 кВт

Полезная мощность — ISO 9249501,0 кВт

Полезная мощность — DIN 70020681 PS

Количество цилиндров12

Повышение крутящего момента40.0 %

Отверстие 137,0 мм

Ход 152,0 мм

Рабочий объем 27,0 л

Пиковый крутящий момент3434. 0 Н·м

гири приблизительно

Целевая полная эксплуатационная масса машины 99300,0 кг

Вес шасси 30200,0 кг

Масса тела 9210,0 кг

вместимость двойной наклон 100% коэффициент заполнения

Поражено26.6 м3

С шапкой 2:1 (SAE) 35,2 м3

С шапкой 3:132,4 м3

С шапкой 1:143,3 м3

распределения веса приблизительно

Передний мост – Пустой47.3 %

Передний мост — с нагрузкой 33,3 %

Задний мост — пустой 52,7 %

Задний мост — с нагрузкой 66,7 %

коробка передач

Вперед 19.9 км/ч

Вперед 213,9 км/ч

Вперед 318,8 км/ч

Вперед 425,2 км/ч

Вперед 534. 1 км/ч

Вперед 645,9 км/ч

Вперед 762,2 км/ч

Задний ход13,1 км/ч

бортовые редукторы

Дифференциальный коэффициент3.64:1

Планетарное число 4,8:1

Общее передаточное отношение 17,48:1

тормоза

Тормозная поверхность — передняя 1395,0 см2

Тормозная поверхность – задняя61269.0 см2

Тормозные стандартыISO 3450: 1996

сервисные заправочные емкости

Топливный бак 700,0 л

Система охлаждения 122,0 л

Дифференциалы и бортовые передачи155.0 л

Бак рулевого управления 34,0 л

Система рулевого управления (включая бак) 60,0 л

Гидравлический бак гидротрансформатора/тормоза/подъемника 133,0 л

Тормозная/подъемная система (включая бак)307. 0 л

Гидротрансформатор / система трансмиссии (включая поддон) 72,0 л

Картер 68,0 л

Гидротрансформатор/система трансмиссии53,0 л

подъемники кузова

Подача насоса — высокий холостой ход491.0 л/мин

Настройка предохранительного клапана — повышение 17225,0 кПа

Настройка предохранительного клапана — нижняя 3445,0 кПа

Время подъема кузова — высокий холостой ход9,5 секунды

Время опускания кузова — Float12.5 секунд

Body Power Down – High Idle17,51 Seconds

подвеска

Рабочий ход цилиндра — передний 234,0 мм

Эффективный ход цилиндра — задний149,0 мм

Колебание заднего моста8.1 градус

примерный вес двойной наклон

Шасси 30200,0 кг

Кузов 9210,0 кг

Стандартный вкладыш 3900,0 кг

Передний мост – пустой47. 3 %

Передняя ось – с нагрузкой 33,3 %

Задний мост – пустой 52,7 %

Задний мост – с нагрузкой 66,7 %

Полная масса автомобиля 99300.0 кг

рулевое управление

Диаметр поворота Колея передних колес 22,0 м

Диаметр поворота — передний 22,0 м

Стандарты рулевого управления Стандарты рулевого управления Соответствует SAEJ1511 FEB94 и ISO 5010:1992

Угол поворота31.0 градусов

Диаметр поворотного круга 25,0 м

размеры

Высота — верхняя часть ROPS4000,0 мм

Общая длина корпуса 8535,0 мм

Внутренняя длина кузова 6400.0 мм

Общая длина 9120,0 мм

Колесная база 4191,0 мм

От заднего моста до хвоста 2782,0 мм

Дорожный просвет591. 0 мм

Клиренс отвала 676,0 мм

Высота загрузки — пустая 3773,0 мм

Внутренняя глубина корпуса — макс. 1805,0 мм

Общая высота с поднятым кузовом8787.0 мм

Рабочая ширина 5076,0 мм

Ширина передней шины по средней линии 4275,0 мм

Защитный кожух двигателя Клиренс 667,0 мм

Общая ширина фонаря5398.0 мм

Внешняя ширина корпуса 4910,0 мм

Внутренняя ширина корпуса 4658,0 мм

Высота переднего навеса 4424,0 мм

Клиренс заднего моста591.0 мм

Ширина задней двойной шины по средней линии 3927,0 мм

Общая ширина шины 5457,0 мм

шины

Стандартная шина 24.00-R35 (E4)

стропы

ROPS/FOPS StandardsStandards Соответствует SAE J1040 May94 и ISO 3471:1997

звук

Стандарты звука

Соответствует SAE J88 APR95

Внедорожник 773E

Дата:


Тема: Предложение по 773E

Прежде всего, мы благодарим вас за ваш запрос и интерес к приобретению продукции CATERPILLAR.

В дополнение к нашим обсуждениям, мы рады направить наше предложение.


# ОПИСАНИЕ ЦЕНА ЗА ЕД. КОЛ-ВО ВСЕГО
1 773Е 1.00
2 GST @ 18%
3 ТКС @ 0,75%
4 Общая стоимость с учетом всех налогов

Все цены указаны в индийских рупиях (INR). Данная цитата действительна в течение 30 дней с даты котировки.
Пожалуйста, убедитесь, что предложение действительно на момент размещения заказа. Другие положения и условия см. на стр. 2.


Мы заверяем вас в наших лучших услугах и надеемся на ваше долгосрочное сотрудничество с нами.

С уважением,
Гммко Лимитед

Условия продажи

Тип продажи:

Машина продается на складе и на условиях продажи.Окончательная цена по счету будет включать базовую цену машины
и применимые налоги.
Налоги и сборы:

Цены указаны по текущим ставкам GST. Если есть какие-либо изменения в налогах и пошлинах на момент
покупки, разница в цене должна быть оплачена покупателем.

Сбор налогов у источника (TCS):

W.e.f. 06.01.2016 дополнительный налог в размере 1% по категории налога, взимаемого у источника, был наложен в размере
на колесное оборудование, стоимость которого превышает десять лакхов рупий.

Регистрация машины в RTO:

Расходы, понесенные при регистрации машины в RTO, будь то временная или постоянная, будут зачислены на счет покупателя
.

Условия оплаты:

Покупатель должен обеспечить 100% оплату стоимости оборудования вместе с налогами и пошлинами
до отправки оборудования.

Страхование и транспорт:

Покупатель должен организовать страхование своего оборудования, а также транспортировку оборудования со склада
GMMCO на место покупателя.

Доставка машины:

Машина будет доставлена ​​в течение 2-4 недель с момента коммерческого оформления заказа.
Обратите внимание, что сроки доставки могут меняться при наличии внешних форс-мажорных обстоятельств.

Ввод машины в эксплуатацию:

Машина будет проверена во время предпродажной инспекции и введена в эксплуатацию на месте покупателя
обученными и опытными сервисными инженерами GMMCO.

Гарантия:

На машину распространяется гарантия сроком на 1 год или 3000 часов, в зависимости от того, что наступит раньше
с даты ввода машины в эксплуатацию на месте, при условии, что машина будет введена в эксплуатацию в течение
7 дней после машины доставка на месте. Если машина будет введена в эксплуатацию позже, гарантия
будет отсчитываться с даты поставки.

Электронная почта: [email protected] Веб-сайт: www.gmmco.in

(Зарегистрированный офис: 9/1, RN Mukherjee Road, Калькутта 700 001) КИН У35202ВБ1966ПЛК026980
Бесплатный номер: 1800 425 2546

Дилер CAT в Буркина-Фасо

рабочие характеристики

Номинальный класс полезной нагрузки (100%)55.5 тонн

Максимальная скорость — с нагрузкой 62,2 км/ч

Вместимость кузова в сжатом состоянии 26,6 м3

Угол поворота 31,0 градуса

Диаметр зазора поворотного круга25.0 м

Объем кузова — SAE 2:135,2 м3

Диаметр поворота — передний 22,0 м

Время подъема 9,5 секунды

Нижнее время12. 5 секунд

двигатель

Модель двигателяCat® 3412E

Номинальная частота вращения двигателя 2000,0 об/мин

Полная мощность — SAE J1995530,0 кВт

Полезная мощность — SAE J1349501.0 кВт

Полезная мощность — Cat501,0 кВт

Мощность маховика 501,0 кВт

Полезная мощность — 80/1269/EEC501,0 кВт

Полезная мощность — ISO 9249501.0 кВт

Полезная мощность — DIN 70020681 PS

Количество цилиндров12

Повышение крутящего момента 40,0 %

Отверстие 137.0 мм

Ход 152,0 мм

Рабочий объем 27,0 л

Пиковый крутящий момент 3434,0 Н·м

гири приблизительно

Целевая полная эксплуатационная масса машины99300. 0 кг

Вес шасси 30200,0 кг

Масса тела 9210,0 кг

вместимость двойной наклон 100% коэффициент заполнения

Удар 26,6 м3

С шапкой 2:1 (SAE)35.2 м3

С шапкой 3:132,4 м3

С шапкой 1:143,3 м3

распределения веса приблизительно

Передний мост — пустой 47,3 %

Передний мост – Loaded33.3 %

Задний мост — пустой 52,7 %

Задний мост — с нагрузкой 66,7 %

коробка передач

Вперед 19,9 км/ч

Вперед 213.9 км/ч

Вперед 318,8 км/ч

Вперед 425,2 км/ч

Вперед 534,1 км/ч

Вперед 645.9 км/ч

Вперед 762,2 км/ч

Задний ход13,1 км/ч

бортовые редукторы

Дифференциальное отношение 3,64:1

Планетарное передаточное число4. 8:1

Общее передаточное отношение 17,48:1

тормоза

Тормозная поверхность — передняя 1395,0 см2

Тормозная поверхность — задняя 61269,0 см2

Тормозные стандартыISO 3450: 1996

сервисные заправочные емкости

Топливный бак700.0 л

Система охлаждения 122,0 л

Дифференциалы и бортовые передачи 155,0 л

Бак рулевого управления 34,0 л

Система рулевого управления (включая бак)60.0 л

Гидравлический бак гидротрансформатора/тормоза/подъемника 133,0 л

Тормозная/подъемная система (включая бак) 307,0 л

Гидротрансформатор / система трансмиссии (включая поддон) 72,0 л

Картер68.0 л

Гидротрансформатор/система трансмиссии53,0 л

подъемники кузова

Подача насоса — высокий холостой ход 491,0 л/мин

Настройка предохранительного клапана — повышение 17225,0 кПа

Настройка предохранительного клапана — нижняя 3445. 0 кПа

Время подъема кузова — высокий холостой ход9,5 секунды

Время опускания кузова — Float12,5 секунды

Body Power Down – High Idle17,51 Seconds

подвеска

Эффективный ход цилиндра — передний234.0 мм

Эффективный ход цилиндра — задний149,0 мм

Колебание заднего моста 8,1 градуса

примерный вес двойной наклон

Шасси 30200,0 кг

Кузов9210.0 кг

Стандартный вкладыш 3900,0 кг

Передний мост – пустой 47,3 %

Передняя ось – с нагрузкой 33,3 %

Задний мост – пустой52.7 %

Задний мост – с нагрузкой 66,7 %

Полная масса автомобиля 99300,0 кг

рулевое управление

Диаметр поворота Колея передних колес 22,0 м

Диаметр поворота – Front22. 0 м

Стандарты рулевого управления Стандарты рулевого управления Соответствует SAEJ1511 FEB94 и ISO 5010:1992

Угол поворота 31,0 градуса

Диаметр поворотного круга 25,0 м

размеры

Высота – Верх ROPS4000.0 мм

Общая длина корпуса 8535,0 мм

Внутренняя длина корпуса 6400,0 мм

Общая длина 9120,0 мм

Колесная база4191.0 мм

От заднего моста до хвоста 2782,0 мм

Дорожный просвет 591,0 мм

Клиренс отвала 676,0 мм

Высота загрузки — пусто3773.0 мм

Внутренняя глубина корпуса — макс. 1805,0 мм

Общая высота с поднятым кузовом 8787,0 мм

Рабочая ширина 5076,0 мм

Ширина передней шины по средней линии4275. 0 мм

Защитный кожух двигателя Клиренс 667,0 мм

Общая ширина фонаря 5398,0 мм

Внешняя ширина корпуса 4910,0 мм

Внутренняя ширина кузова4658.0 мм

Высота переднего навеса 4424,0 мм

Клиренс заднего моста 591,0 мм

Ширина задней двойной шины по средней линии 3927,0 мм

Общая ширина шины5457.0 мм

шины

Стандартная шина 24.00-R35 (E4)

стропы

ROPS/FOPS StandardsStandards Соответствует SAE J1040 May94 и ISO 3471:1997

звук

Стандарты звука

Соответствует SAE J88 APR95

Загрузить руководство в формате PDF Бесплатно Руководство для внедорожного грузовика Caterpillar 773e pdf

Если вы искали руководство по эксплуатации для внедорожного грузовика Caterpillar 773e в формате pdf, то вы попали на нужный веб-сайт. Мы представляем полную версию этой книги в форматах PDF, txt, DjVu, ePub, doc. Вы можете прочитать руководство Caterpillar для внедорожников 773e онлайн или скачать. В дополнение к этой электронной книге на нашем веб-сайте вы можете читать руководства и другие электронные книги по искусству онлайн или скачать их. Мы хотим обратить ваше внимание на то, что наш веб-сайт не хранит саму книгу, но мы предоставляем URL-адрес веб-сайту, где бы вы ни скачивали или читали его в Интернете. Так что, если вам нужно загрузить инструкцию по эксплуатации Caterpillar 773e 773e в формате pdf, то вы попали на верный сайт.У нас есть руководство по эксплуатации Caterpillar для внедорожников 773e в форматах ePub, doc, DjVu, PDF, txt. Будем рады, если вы вернетесь снова.

Руководство по ремонту дизельных двигателей тяжелых грузовиков Caterpillar
Скидка до 75 % Руководство по ремонту дизельных двигателей Caterpillar Руководства по ремонту тяжелых грузовиков, проводка Caterpillar GMC Truck с двигателем CAT

Руководство по ремонту дизельных двигателей тяжелых грузовиков Caterpillar
До 75 Скидка % Руководства по обслуживанию дизельных двигателей Caterpillar Руководства по ремонту тяжелых грузовиков, электропроводка Caterpillar Грузовик GMC с двигателем CAT

б/у Caterpillar 773e Watercart внедорожные грузовики
Внедорожники. Сделать. ГУСЕНИЦА. Модель. 773E ВОДЯНАЯ КОРЗИНА. Тип листинга. Использовал. Место нахождения.

Caterpillar 773e самосвал – tradetrucks.com.au
CATERPILLAR 773E САМОСВАЛ для продажи Грузовики / Внедорожники. CATERPILLAR 773E САМОСВАЛ: Марка: CATERPILLAR: Цена:

гусеница 773e на продажу | торговые землеройные машины,
CATERPILLAR 773E: Марка: CATERPILLAR: Цена: 16 500 австралийских долларов, вкл. НДС: Тип листинга: Б/у: Инвентарный номер: DTB001: Refcode: TA359222: Категория: Грузовики / внедорожные грузовики

внедорожный самосвал cat 725 – youtube
21 июня 2011 г. Некоторые внедорожные самосвалы

2 внедорожных грузовика Cat 773e – andtrucks.com
2 Внедорожные грузовики CAT 773E. Цена: 1 доллар США. Больше информации и фотографий: Пожалуйста, прокрутите вниз

результаты аукциона для грузовиков Caterpillar 773e (от
Результаты аукциона для грузовиков Caterpillar 773E (внедорожный) 2005 Caterpillar 773E внедорожный самосвал; Часы работы: 2001 CATERPILLAR 773E за 140 000 долларов США.

новый высококачественный генератор переменного тока Caterpillar для бездорожья
Новый высококачественный генератор переменного тока Caterpillar для внедорожных и карьерных самосвалов 773E 775F для автомобилей, внедорожных и карьерных самосвалов Caterpillar 773E Caterpillar 3412 27.0л Дсл. 2001-2006

б/у Caterpillar 773e на продажу (up12704) – off
б/у внедорожные грузовики. CATERPILLAR: Модель: 773E: Серийный номер: 0BDA00178: Моточасы: 20 500: Год выпуска: 2002: Цена: 330 000 долларов: ОБОРУДОВАН. CAT 773E OFF HIGHWAY

подержанные гусеничные грузовики – братья Кливленд
У нас есть много коммерческих грузовиков для продажи, чтобы соответствовать вашим потребностям и бюджету. Внедорожники Cat идеально подходят для использования в горнодобывающей промышленности. CATERPILLAR: 773E:

777d внедорожные грузовики – cat | продукты и услуги
777D Внедорожный самосвал Тормозная система Cat с масляным охлаждением обеспечивает надежную работу и управляемость на самых суровых дорогах Кузова самосвалов Cat

используются внедорожные самосвалы — Cleveland Brothers
У нас есть много коммерческих грузовиков для продажа в соответствии с вашими потребностями и бюджетом. Внедорожники Cat идеально подходят для использования в горнодобывающей промышленности, CATERPILLAR: 773E:

2011 гусеница 773e для продажи | торговые грузовики,
2011 CATERPILLAR 773E: Марка: CATERPILLAR: Цена: 325 000 австралийских долларов + налог на товары и услуги: Тип листинга: Б/у: Грузовики / Внедорожники. Резерфорд, Новый Южный Уэльс Код ссылки: TA595157; Категория

Безопасность внедорожных самосвалов — продукт компании Caterpillar Trucks
Подпишитесь на нашу бесплатную рассылку новостей по электронной почте и получайте последние новости о Cat Truck и о том, что происходит в отрасли профессиональных грузовиков.

каталог Caterpillar 773d тягач (охт)
КАТАЛОГ CATERPILLAR 773D HAUL TRUCK 773E Trucks Off-Highway. Руководства Caterpillar просты в использовании и помогают полностью окупить вложения в оборудование.

Caterpillar djb d350b внедорожный грузовик – youtube
31 мая 2011 г. Caterpillar DJB D350B внедорожный грузовик, серийный номер 35DB5828, часы 38,427, шины 26,5×25, местоположение VA. ЦЕНА $14 500,00 Номер по акции A223. Call Mark,

Caterpillar 773e для продажи | Австралазийский
CATERPILLAR 773E для продажи – ознакомьтесь с характеристиками и ценами.продать свой грузовик; подписаться на АТН; Новости отрасли Новости о продуктах. Логистика. Отзывы

Caterpillar 773e – поиск новых и подержанных Caterpillar
Off Road 4x4s; Утес; Грузовые автомобили; Самосвал; Самосвалы CAT 773E Доступно 2 шт. Модели 2004 г. 9200 WESTRAC PTY LTD 2006 г. CATERPILLAR 773E ВНЕДОРОЖНИК. AIR

caterpillar: home
Джессика Полинер — региональный менеджер в Панаме, а также региональный менеджер Caterpillar в Панаме.

2004 Внедорожный самосвал Caterpillar 773e в
Подержанный Внедорожный самосвал Cat 773E в Варуна, Западная Австралия
CATERPILLAR Внедорожники, Caterpillar 773E TRUCK ASK -Service Caterpillar 773E TRUCK BDA -Service (мастерская) Руководства,

Caterpillar б/у запчасти : cat б/у часть : новый вторичный рынок
Caterpillar Off Дорожный грузовик 35W 769 99F 769B 99F 769C 01X 769D 5SS 769D BBB 770 BZZ 772 RLB 773 63G 773B 63W 773D 7CS 773D 7ER 773D NBJ 773E ASK 773E BDA 973F

7 запчасти внедорожный


Caterpillar (CAT) Оригинальные излишки, запасные части для внедорожного оборудования специализируется на оригинальных запасных частях OEM, но также предлагает один из самых больших вариантов качества:

руководства по эксплуатации грузовиков – Truckmanuals. com
РУКОВОДСТВА ПО ГРУЗОВЫМ МАШИНАМ ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ О НАС КОНТАКТЫ ОБЩАЯ ИНФОРМАЦИЯ ДОСТАВКА. Руководства Эллисон; Руководство по обслуживанию Caterpillar; Caterpillar Off-Road / Industrial / Power

Caterpillar 773e для продажи – продавец техники
CATERPILLAR 773E для продажи на MachineryTrader.com. CAT 773E 2004 г., CAT 773E 2003 г., Грузовики с наименьшим часовым ресурсом этого возраста, доступные В МИРЕ! 1/2 часа: 8 158

внедорожные грузовики безопасность: 773 – caterpillar
Приобретите полную версию Руководства по эксплуатации и техническому обслуживанию онлайн: Caterpillar 769 и 773 Руководство по эксплуатации грузовиков Выдержка: 45.7m 773E Off-Highway

Caterpillar Cat 776 тракторный угольный самосвал 777 off
776 угольный самосвал и 777 внедорожный самосвал Руководство по обслуживанию. Внедорожный самосвал CAT Caterpillar 777 $44,00 Купить сейчас Бесплатная доставка

Внедорожные самосвалы Cat для горнодобывающей промышленности
Внедорожный самосвал Cat 772 грузоподъемностью 50 тонн/45,3 тонны предназначен для земляных работ и карьерных работ. Как и все самосвалы Cat, брошюра о модели 773E .

карьерные, грузовые автомобили – внедорожники для продажи на онлайн-аукционе
Подержанные грузовики – внедорожники для продажи на онлайн-аукционе, проверенные и с гарантией.Техника Caterpillar, тяжелая техника и многое другое!

Самосвал CATERPILLAR 773E –
CATERPILLAR 773E САМОСВАЛ для продажи – ознакомьтесь с характеристиками и ценами. Соревнования; Финансы; Страхование; Подписаться; Продажа

Caterpillar Cat 776B трактор 777b внедорожный самосвал
Caterpillar CAT 776B трактор и 777B внедорожный самосвал Запчасти Руководство в бизнесе и промышленности, Caterpillar CAT 776B трактор и 777B внедорожный самосвал

продажа | торговля
Грузовики / Внедорожники.Твит отправить другу. Название: 2004 CATERPILLAR 773E: Марка: CATERPILLAR: Цена: 420 000 австралийских долларов плюс налог на товары и услуги: Тип листинга: Б/у: Складской номер

б/у Caterpillar 773e 2004 г. в. .com, ваш источник подержанной тяжелой техники. Подержанный Внедорожный Самосвал > Подержанный Caterpillar:

2006 Caterpillar 773e watercart на продажу | сделок
Грузовики / Внедорожники. Твит отправить другу.Название: 2006 CATERPILLAR 773E WATERCART: Марка: CATERPILLAR: Цена: 300 000 австралийских долларов. Перечень

2005 г. внедорожный грузовик Caterpillar 773e – общедоступный
2005 г. CATERPILLAR 773E ВНЕДОРОЖНЫЙ ГРУЗОВИК: Детали. Категория: Внедорожник: Марка: Caterpillar: Модель: 773E: Год: 2005: Моточасы: 11316: Двигатель: CAT 3412, 12cyl.turbo 758 л.с. для продажи в Австралии на farmmachinerysales.com.au, внедорожные велосипеды; квадроциклы; Ферма; Тащить; Посмотреть все; производители;

2006 Внедорожный самосвал Caterpillar 773e в
Подержанный Внедорожный самосвал Cat 773E в Варуне, Западная Австралия, Австралия, для продажи на онлайн-аукционе, проверенный и с гарантией. Камера заднего вида,

Результаты аукциона для внедорожной техники Caterpillar 773e
Результаты аукциона для внедорожной техники Caterpillar 773E. Описание: Внедорожный самосвал Caterpillar 773E 2005 года выпуска; Часы: 23631; Серийный номер: #CAT0773ECBDA00920;

2 внедорожных грузовика Cat 773e подержанных на продажу –
2 внедорожных грузовиков CAT 773E подержанных на продажу, CAT 773E Rock Truck Specs.Продажа самосвалов и самосвалов (2) Внедорожники CAT 773E 2005 г. ПРОДАЕТСЯ ТОЛЬКО ПАРОЙ

Китай Производитель автогрейдеров с дорожным катком, Колесный погрузчик Экскаватор-погрузчик Бульдозер, Экскаватор Мини-экскаватор Мини-погрузчик с бортовым поворотом поставщик

ВВЕДЕНИЕ КОМПАНИИ:

Zhengzhou Mega Machinery Co., Ltd расположена в городе Чжэнчжоу, который является столицей и экономическим и культурным центром провинции Хэнань. известные «Брюс Ли» и «Храм Шаолиня».С момента основания Zhengzhou Mega Machinery Co., Ltd мы ориентируемся на взаимовыгодное сотрудничество и реализуем наш корпоративный дух «Создать большую ценность для клиентов» и расти вместе с нашими клиентами. Zhengzhou Mega Machinery Co., Ltd уже экспортировала машины во многие страны, получила много похвал от наших клиентов и установила хорошие дружеские отношения благодаря бизнесу.

Поскольку Китайский интернационализированный промышленный парк строительной техники окончательно обосновался в городе Чжэнчжоу, Чжэнчжоу становится одним из высококачественных и интернационализированных центров производства и закупок строительной техники, который объединяет производство и продажу машин, производство запасных частей, логистический центр, комплексное обслуживание как единое целое. тело.Zhengzhou Mega Machinery Co., Ltd, воспользовавшись этим шансом и преимуществом, развивалось очень быстро, основываясь на требованиях рынка, мы уже расширили сотрудничество с партнерами, поэтому мы уверены, что можем предоставить клиентам более широкий выбор и лучшее обслуживание.

АССОРТИМЕНТ ПРОДУКЦИИ:

Дорожная техника: дорожный каток, автогрейдер, асфальтоукладчик, асфальтоукладчик;

Землеройные машины: колесный погрузчик, экскаватор-погрузчик, бульдозер, экскаватор;

Подъемное оборудование: автокраны, вездеходные краны, автокраны, башенные краны;

Экологическое и санитарно-техническое оборудование: разбрызгиватель воды, подметальная машина, компактор мусора;

Специальные транспортные средства: автополивальные машины, полуприцепы, транзитные миксеры, бетононасосы, мусоровозы, подъемники;

Сельскохозяйственная техника: Колесный трактор, Колесно-гусеничный комбайн, Рассадопосадочная машина риса

НАШИ ПРЕИМУЩЕСТВА:

Удобное транспортное сообщение: Международный аэропорт Чжэнчжоу Синьчжэн является крупнейшим и самым современным международным аэропортом в провинции Хэнань, железнодорожный вокзал Чжэнчжоу является крупнейшим железнодорожным вокзалом в Азии. и транспортный узел, кроме того, это также одна из важных частей железнодорожных перевозок по наземному мосту Евразии, есть еще один вариант для перевозки грузов, помимо океанской линии.

Профессиональная команда по продажам: Zhengzhou Mega Machinery Co., Ltd владеет квалифицированной командой по продажам, многие из нас имеют более чем 5-летний опыт работы в области строительной техники, мы можем предоставить необходимый план строительства на основе вашего подробного проекта и выбрать подходящую машину для удовлетворения ваших потребностей. требование.

Надежное послепродажное обслуживание: у нас есть эксперт по обслуживанию, который даст вам рекомендации и решит проблему с машиной в режиме 24X7, чтобы обеспечить надежную работу машины, для каждой проданной машины мы предоставим гарантию и обслуживание для них.

Внедорожник Caterpillar 773E, векторный рисунок

Все чертежи автомобилей выполнены в масштабе 1:25; большинство чертежей самолетов выполнены в масштабе 1:72, 1:100, 1:250 и 1:500; остальные чертежи в различных масштабах: это всегда указано на чертеже в левом нижнем углу.

Файлы Illustrator создаются с помощью Adobe Illustrator CS3, CS4, CS5, CS6 и CC; если вы работаете в более ранней версии Illustrator, я могу экспортировать файл в устаревшем формате для вас.

Размеры на векторных чертежах автомобилей указаны в единицах СИ и, следовательно, в миллиметрах.

Чертежи внедорожных грузовиков Caterpillar 773E
Шаблоны внедорожных грузовиков Caterpillar 773E
Внедорожные грузовики Caterpillar 773E Чертежи CAD
Чертежи внедорожных грузовиков Caterpillar 773E
Чертежи внедорожных грузовиков Caterpillar 773E
Вывески Caterpillar-Highway 773
Виниловый шаблон для внедорожного грузовика Caterpillar 773E
Клип-арт для внедорожного грузовика Caterpillar 773E
Виниловый рисунок для внедорожного грузовика Caterpillar 773E
Шаблон из фольги для внедорожного грузовика Caterpillar 773E

Caterpillar 773E Off-Hawway Truck Restickering
Caterpillar 773e Off-Haighway Truck Belterntering 9739 Caterpillar 773e Off-Haighway Truck Autobeletter 9739 CATERPILLAR 773E Truck Truce Fahrzeugbeschriftung 9739 Caterpillar 773E Off-Hawway Truck Autobeschriftung
Caterpillar 773e Off-Hawway Truck Werbegrafik
Caterpillar 773e Внедорожный самосвал werbebeschriftung
Caterpillar 773E Внедорожный самосвал fahrzeugwerbung
Caterpillar 773E Внедорожный самосвал

Caterpillar 773E Off-Hawway Truck Enseige Vehicle
Caterpillar 773e Off-Haighway Groub Marquage Vehicules 9739 Caterpillar 773E Off-Hawway Truck Enseignes 9739 Caterpillar 773e Off-Havyway AutoCoollant
Caterpillar 773e Off-Hawway Création Créationalitaire
Caterpillar 773E Off-Hawway Truce Sinazação
Caterpillar 773E Off-Highway Truck comunicação visual
Caterpillar 773E Off-Highway Truck rótulos
Caterpillar 773E Off-Highway Truck personalização de frotas

Caterpillar 773E Off-Hawway Truck Personalização de Veículos
Caterpillar 773e Off-Hawway Truck Envollesame de Veículos
Caterpillar 773e Offilway Truck STETREIROS
Caterpillar 773E Out-Hawway Truck Serigrafia
CATERPILLAR 773E Off-Hawway Truck Rotulacion
CATERPILLAR 773E letreros
Caterpillar 773E Off-Highway Truck señaleticas
Caterpillar 773E Off-Highway Truck autoadhesiva
Caterpillar 773E Off-Highway Truck реклама
Caterpillar 773E Off-Highway Truck реклама
Caterpillar 773E Off-Highway Truck

Внедорожник Caterpillar 773E очертания
Внедорожник Caterpillar 773E получить очертания
Внедорожник Caterpillar 773E signelements
Внедорожник Caterpillar 773E vecteezy
Внедорожник Caterpillar 773E mr клипарт
Truck3cc3Highway-Highway 7
Художественная станция Caterpillar 773E Off-Highway Truck

.
