Case cx210b технические характеристики: Характеристики Case CX210B. Обзор гусеничного экскаватора CX210B

Содержание

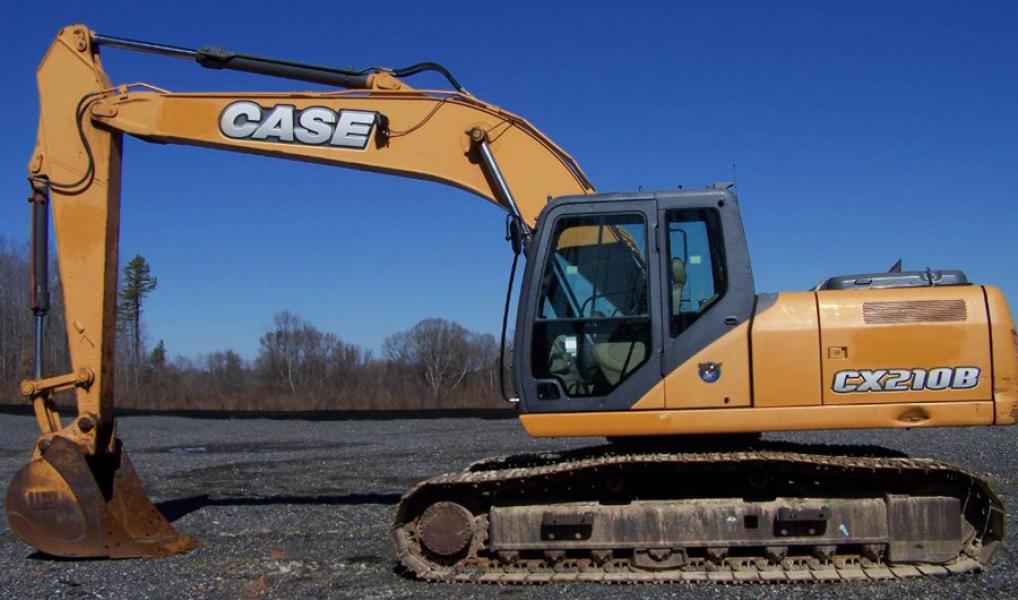

Гусеничный экскаватор CASE Благовещенск Чита Нерюнгри Якутск Иркутск

Артикул: CX210B

Описание
Технические характеристики
Комментарии

Двигатель

Апробированный 4-цилиндровый двигатель с топливной рампой Common Rail превосходит требования экологического стандарта Tier III. Конструкция двигателя с лестничной рамой, весом, примерно равным предшествующему 6-цилиндровому двигателю, обладает огромной прочностью и повышает долговечность всех компонентов машины. Низкие обороты двигателя способствует снижению уровня шума на 5% и снижению расхода топлива на 20%. Большой мощный глушитель и низкооборотный вентилятор системы охлаждения с увеличенным диаметром еще больше снижают шум двигателя.

Охладитель топлива снижает потребление, а конструкция двигателя с четырьмя клапанами на цилиндр и верхним распределительным валом наряду с рециркуляцией выхлопных газов (EGR), снижают загазованность выхлопа.

Новейший двигатель, разработанный Case, уже подготовлен к переходу на экологический стандарт EURO IV.

Гидравлика

СХ210В предлагает дальнейшие усовершенствования в конструкции гидравлики с использованием высокоэффективных поршневых насосов для максимизации давления и гидропотока. Система регулирования крутящего момента гидравлического насоса переменного расхода поддерживает обороты двигателя на оптимальном уровне для работы гидравлики, обеспечивая высокую производительность, благодаря практически мгновенному отклику на управляющие воздействия оператора.

Используется высокоэффективный фильтр сверхтонкой очистки на основе синтетического волокна, который гарантирует высокую защиту компонентов от загрязнений и обеспечивает долгий срок службы. Теперь нет необходимости использовать дополнительные фильтры, если экскаватор работает с гидравлическим молотом. Для лучшей защиты новые клапаны безопасности устанавливаются теперь позади основных подъемных цилиндров.

Приборная панель, дроссельная заслонка двигателя

Центральная компоновка переключателей проста в использовании. Полностью регулируемая правая консоль включает в себя орган управления дросселем двигателя, который определяет выбор рабочего режима. Консоль оснащена датчиком яркости, который обеспечивает четкость и легкость считывания информации при ярком солнечном свете. Короткие рычаги джойстиков очень удобны для работы оператора и обеспечивают уникальную управляемость для оператора.

В памяти компьютера гидравлической системы хранится до 10 настроек гидравлического потока, что позволяет использовать до 10 видов сменного оборудования без ручной регулировки в гидравлическом контуре. Оператор может менять настройки гидропотока и давления навесного оборудования с молота на ножницы, не выходя из кабины.

Кабина оператора

Новая кабина с более узкими стойками и увеличенной на 60% площадью остекления включает цельное стекло с правой стороны, что обеспечивает улучшенный круговой обзор и повышает безопасность. Лобовое стекло оснащено складным козырьком от солнца, который можно поднять сложить при необходимости. Увеличение жесткости конструкции кабины на 30% наряду с улучшенными креплениями кабины обеспечивают более низкий уровень шума и вибрации. Более длинные направляющие сидения, регулируемый наклон сидения, увеличенное пространство для ног и кондиционер с множеством вентиляционных отверстий обеспечивают комфортные условия для любого оператора в течение рабочего дня.

В кабине расположены часы, большой отсек позади сидения оператора, держатели для бутылок и банок, встроенная холодильная/обогревающая камера, использующая воздух системы кондиционирования для регулировки внутренней температуры.

Обслуживание

Сгруппированные в одном месте фильтры и могут заменяться с уровня земли, что значительно сокращает время обслуживания и максимизирует готовность к работе. Топливный бак снабжен сливным вентилем и съемной пластиной для обслуживания, что обеспечивает легкую очистку в случае использования низкокачественного топлива. Слив моторного масла не наносит ущерба окружающей среде, поскольку отсутствует опасность разлива масла в процессе слива. Вся электрика расположена внутри кабины позади сидения оператора, что позволяет поддерживать ее в процессе эксплуатации в условиях нормальной влажности и чистоты. Топливный насос высокой производительности обладает функцией автостопа, что облегчает процесс перекачки топлива.

Двигатель

Модель – ISUZU
Тип – AI-4HK1X
Общая топливная магистраль, турбокомпрессор, интеркулер, охладитель топлива, EGR (рециркуляция выхлопных газов) – Есть
Прямой впрыск – С электронным управлением
Число цилиндров – 4
Диаметр – ход поршня – 115 х 125 мм
Объем – 5193 см3
Мощность ЕЕС80/1269 – 117 кВт при 1800 об/мин
Макс, крутящий момент – 628 Нм при 1500 об/мин

Гидравлическая система

Максимальный выход – 2 х 211 л / мин при 1800 об/мин
Два аксиально-поршневых насоса переменного расхода – Есть
Навесное оборудование / Макс, мощность – 343/368 бар
Разворот башни – 294 бар
Движение – 343 бар
Фильтрация масла – 6 микрон
Тип масляного фильтра – Синтетическое волокно с супертонкой фильтрацией

Разворот

Максимальная скорость разворота башни – 11,5 об/мин
Крутящий момент разворота – 6400 дНм

Движение

Максимальная скорость движения – 5,6 км/час
Низкая скорость движения – 3,4 км/час
Автоматическое понижение передачи – Есть
Преодоление наклона – 70% (35°)
Тяговое усилие – 18920 дН

Электрическая система

Контур – 24 В
Аккумуляторы – 2 х 12 В – 92 А/час
Контур оснащен водонепроницаемыми разъемами – Есть
Генератор – 24 В – 50 А

Ходовая часть

Верхние ролики – 2
Нижние ролики – 8
Количество звеньев гусениц – 49
Тип башмаков – Тройной грунтозацеп
Ширина звена гусеницы LС/NLС – 600 мм / 500 мм
Ограждение гусеницы – Впереди и 1 в центре

Емкости контуров и компонентов

Топливный бак LС/NLС – 410 л/320 л
Гидравлический резервуар LС/NLС – 147 л/127 л
Гидравлическая система – 240 л
Редуктор движения (на каждую сторону) – 4,5 л
Редуктор разворота – 5 л

Двигатель (включая замену фильтра) – 23,1 л
Система охлаждения двигателя – 25,6 л

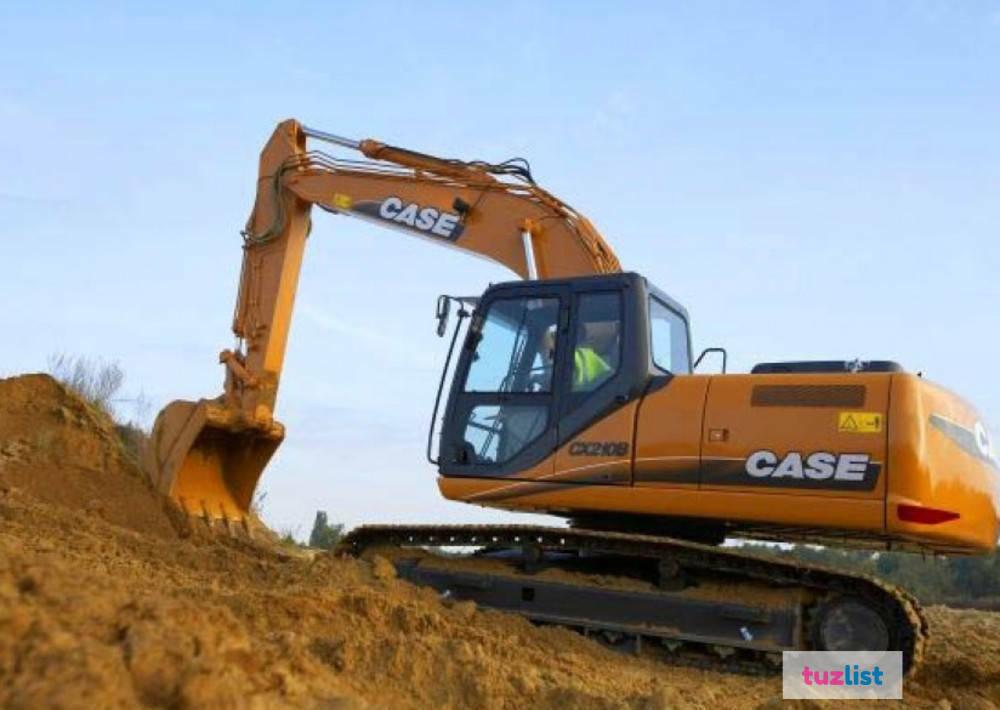

Экскаватор гусеничный CASE CX210B NLC габарит(ковш 1,25 куб.

м, гусеницы 500) в Самаре (Экскаваторы)

Россия
Самара
Машины и оборудование для земляных работ
Экскаваторы

Цена: 5 600 000 ₽

за 1 шт

м, гусеницы 500)”>Описание товара

Описание

Экскаватор Case CX 210 B, является аналогом модели Case 1188)

Габаритные размеры
CX210B со стандартной моноблочной стрелой 5,70 м

Длина рукояти

2,40 м

AГабаритная высота (с оборудованием), м

3,19

BВысота по верхнему краю кабины, м

2,94/2,96

CГабаритная длина (с оборудованием), м

9,48

DГабаритная длина (без оборудования), м

4,96

EШирина башни, м

2,77

FЗазор между башней и землей, м

1,04

GРадиус поворота по заднему краю, м

2,72

HГабаритная длина гусеницы, м

4,47

IРасстояние между осями ведущей и ведомой звездочек, м

3,66

JШирина колеи, м

2,39

KШирина стандартных башмаков гусеницы, мм

600

LШирина по гусеницам , м

с башмаками 600 м

2,99

с башмаками 700 мм

3,09

с башмаками 800 мм

3,19

NДорожный просвет, м

0,46

Масса, кг

Давление на грунт, Бар

Стальные башмаки 600 мм

20900

0,43

Стальные башмаки 700 мм

21400

0,38

Стальные башмаки 800 мм

21700

0,34

Объем ковша, м³

1,25

Максимальная глубина копания, м

6,65

Усилие копания с Power Boost, даН

13200

Усилие отрыва, даН

15200

Рукоять

2,40 м

A Максимальный вылет при копании, м

9,42

B Максимальный вылет на уровне земли при копании, м

9,24

C Максимальная глубина копания, м

6,10

D Глубина копания- 2,44 м, ровное дно, м

5,90

E Максимальная высота разгрузки, м

6,62

F Полная высота вылета, м

9,44

G Минимальный радиус разворота-оборудование, м

3,60

H Глубина вертикальной прямой стенки при копании, м

5,50

Технические характеристики
Двигатель

Двигатель соответствует стандартам 97/68/EC TIER 3
Модель – ISUZU
Тип – AI-4HK1X
Общая топливная магистраль, турбокомпрессор, интеркулер, охладитель топлива, EGR (рециркуляция выхлопных газов)

Прямой впрыск – С электронным управлением
Число цилиндров – 4
Диаметр – ход поршня – 115х125 мм.
Объем – 5193 см3
Мощность EEC80/1269 – 117 кВт/ 157 л.с. при 1800 об/мин
Максимальный крутящий момент – 628 Нм при 1500 об/мин

Гидравлическая система

Макс. выход – 2х211 л/мин при 1800 об/мин
Два аксиально-поршневых насоса переменного расхода
Навесное оборудование/Макс. мощность – 343/368 бар
Разворот башни – 294 бар
Движение – 343 бар
Тип масляного фильтра – Синтетическое волокно с супертонкой фильтрацией

Разворот

Максимальная скорость разворота башни – 11,5 об/мин
Крутящий момент разворота – 6400 кНм

Движение

Контуры движения оснащены аксиально-поршневыми моторами переменного расхода.
Максимальная скорость движения – 5,6 км/ч
Низкая скорость движения – 3,4 км/ч
Изменение скорости производится с приборной панели.
Автоматическое понижение передачи – Есть
Преодоление наклона – 70% (35^о)

Электрическая система

Контур — 24 В
Аккумуляторы – 2х12В – 92А/ч
Контур оснащен водонепроницаемыми разъемами — Есть
Генератор – 24В — 50 А

Ходовая часть

Верхние ролики – 2
Нижние ролики – 8
Количество звеньев гусениц – 49
Тип башмаков – Тройной грунтозацеп
Ширина звена гусеницы LC/NLC – 600 мм/ 500 мм
Ограждение гусеницы – Впереди и 1 в центре

Емкости контуров и компонентов

Топливный бак LC/NLC – 410л / 320 л
Гидравлический бак LC/NLC – 147 л / 127 л
Гидравлическая система — 240 л
Редуктор движения (на каждую сторону) – 4,5 л
Редуктор разворота – 5 л
Двигатель (включая замену фильтра) – 23,1 л
Система охлаждения двигателя – 25,6 л

Характеристики экскаватора гусеничного CASE CX210B NLC габарит(ковш 1,25 куб.

м, гусеницы 500)

— Производитель: Case
— Страна производитель: Япония
— Тип назначения: Строительные экскаваторы
— Тип ходовой экскаватора: Гусеничные

Товары, похожие на Экскаватор гусеничный CASE CX210B NLC габарит(ковш 1,25 куб.м, гусеницы 500)

Не нужно ждать, оставьте заявку на «Экскаватор гусеничный CASE CX210B NLC габарит(ковш 1,25 куб. м, гусеницы 500)» от организации «ООО РБА-Самара» на нашем портале BizOrg. Цена составляет 5600000 ₽ при минимальной заявке в 1 шт.

Плюсы «ООО РБА-Самара»:

гарантия качества и четкое выполнение взятых на себя обязанностей;
удобные способы оплаты;
для пользователей торговой площадки BizOrg.Su организация «ООО РБА-Самара» предоставляет особенные условия;
компания «ООО РБА-Самара» работает с известными брендами.

Позвоните в компанию уже сегодня – не стоит ждать!

Ответы на популярные вопросы

Информационное описание не актуально, контактный номер телефона не доступен и т.д.
Если у вас появились cложности с «ООО РБА-Самара», то сообщите нам идентификационные данные фирмы (3202) и услуги или изделия (2006130). Наше отделение поддержки пользователей займется разрешением данной трудности.
Как оформить заявку
Хотите «Экскаватор гусеничный CASE CX210B NLC габарит(ковш 1,25 куб.м, гусеницы 500)»? Спишитесь с компанией «ООО РБА-Самара» по контактам, которые указаны в правом верхнем углу страницы.
Не забудьте указать, что нашли фирму у нас – на площадке БизОрг.
Как можно найти еще больше информации о предприятии «ООО РБА-Самара»
Чтобы найти еще больше информации о фирме, кликните в правом верхнем углу на ссылку-название организации, после этого кликните на нужную страницу с описанием.

Служебная информация

«Экскаватор гусеничный CASE CX210B NLC габарит(ковш 1,25 куб.м, гусеницы 500)» можно найти в следующих категориях: «Строительная техника, строительное оборудование, вентиляция», «Машины и оборудование для земляных работ», «Экскаваторы»;
Дата создания предложения – 30.08.2013, дата последнего обновления – 03.04.2020;
С начала размещения предложение было просмотрено 175 раз.

Обращаем ваше внимание на то, что торговая площадка BizOrg.su носит исключительно информационный характер и ни при каких условиях не является публичной офертой.
Заявленная компанией ООО «РБА-Самара» цена товара «Экскаватор гусеничный CASE CX210B NLC габарит(ковш 1,25 куб. м, гусеницы 500)» (5 600 000 ₽) может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании ООО «РБА-Самара» по указанным телефону или адресу электронной почты.

Телефоны:

+7 (927) 722-08-14

Купить экскаватор гусеничный CASE CX210B NLC габарит(ковш 1,25 куб.м, гусеницы 500) в Самаре:

пос. Мехзавод, Московское шоссе 23км, Территория Самарского УТЭП, Самара, 443028, Россия

Условия доставки из другого региона:

Доставка в страны:
– Россия

КОРПУС CX210 B | Wescan Rentals

	Ежедневно	Еженедельно	Ежемесячно
Рег.	$725	2900 долларов США	9 300 долл. США
Корпоративный	600 долларов	2500 долларов США	8 500 долларов США

Мы соблюдаем самые низкие ставки на все долгосрочные аренды.

Описание
Технические характеристики

Аренда готовых к сносу экскаваторов : На некоторых машинах доступны защитные кожухи и гидравлические пальцы.

Мощность : Izuzu 4HK1X — двигатель с турбонаддувом мощностью 157 л.с. при 1800 об/мин. Он сертифицирован по стандарту Агентства по охране окружающей среды США Tier 3 и имеет доохлаждение наддувочного воздуха.

Универсальный: Экскаватор CX210B в аренду — это средний класс серии CX B от Case Construction. Он подходит как для больших, так и для небольших работ, и его лучше всего использовать на сайтах, где требуются и то, и другое.

Комфорт : Новая кабина серии B на арендуемом экскаваторе CASE CX210B чрезвычайно удобна и спроектирована с учетом эргономики. Кроме того, экскаваторы серии B компании CASE известны как самые тихие машины на рынке даже при полной нагрузке.

Снос больших коммерческих или жилых построек
Выкопать канализационные трубы или электропроводку
Разбейте большие площади бетона с помощью насадки-молота
Обратная засыпка траншей
Копать траншеи
Подготовка территории к озеленению
Удаление мусора со строительных площадок
Удаление больших деревьев или пней
Загрузка песка и гравия

Мы обеспечиваем быструю доставку при аренде экскаваторов и компактных гусеничных погрузчиков по всему нижнему материку Большого Ванкувера, долине Фрейзер и острову Ванкувер: Ванкувер, Бернаби, Поко, Порт-Коквитлам, Порт-Муди, Суррей, Уайт-Рок, Лэнгли, Нью-Йорк. Вестминстер, Дельта, Коквитлам, Ладнер, Цаввассен, Ричмонд, Северный Ванкувер, Западный Ванкувер, Питт-Медоуз, Мейпл-Ридж, Миссия, Эбботсфорд, Чилливак, Уистлер, Виктория, Нанаймо. Смотрите наши тарифы на доставку для более подробной информации.

Марка/модель двигателя	ИСУЗУ 4ХК1С
Полезная мощность при об/мин	157 л.с. (117 кВт) при 1800 об/мин
Пиковый крутящий момент при об/мин	463 фунт-фут (628 Н·м) при 1500 об/мин
Цилиндры / рабочий объем	4 / 317 куб. дюймов (5,2 л)
Аспирация	Турбо-доохлаждение
Максимальная скорость движения, вперед	3,5 мили в час (5,6 км/ч)
Тяга дышла	42 534 фунт-сила (189,2 кН)
Ширина башмака	31,5 дюйма (800 мм)
Башмак давления на грунт	5,2 фунта на кв. дюйм (36 кПа)
Общий расход основных насосов	2 x 55,7 гал/мин (2 x 211 л/мин)
Давление сброса, главный	4975 фунтов на кв. дюйм (34,3 МПа)
Давление сброса, наддув	5337 фунтов на кв. дюйм (36,8 МПа)
Скорость поворота	11,5 об/мин
Максимальная глубина копания	21 фут 10 дюймов (6 650 мм)
Досягаемость на уровне земли	31 фут 11 дюймов (9 730 мм)
Досягаемость на глубине 8 футов	21 фут 2,0 дюйма (6 470 мм)
Высота разгрузки	22 фута 4,0 дюйма (6 810 мм)
Подъем над концом 10 футов (3050 мм)	19 000 фунтов (8 618 кг)
Подъемник 20 футов (6100 мм)	14 500 фунтов (6 577 кг)
Подъемник через борт 10 футов (3050 мм)	19 000 фунтов (8 618 кг)
Подъемник через борт 20 футов (6100 мм)	8 850 фунтов (4 014 кг)
Длина стрелы	18 футов 8,0 дюймов (5 700 мм)
Длина плеча	9’ 8,0” (3040 мм)
Усилие отрыва рычага	24 728 фунтов силы (110 кН)
Транспортная ширина	10 футов 6 дюймов (3 200 мм)
Транспортная длина	30 футов 10 дюймов (9 400 мм)
Транспортная высота	9 футов 9 дюймов (2 970 мм)
Радиус поворота задней части	9 футов 0,0 дюйма (2 750 мм)
Минимальный дорожный просвет	18,0 дюймов (460 мм)
Рабочий вес	47 400 фунтов (21 500 кг)
Топливный бак	108,3 галлона (410 л)
Система охлаждения	6,77 галлона (25,6 л)
Гидравлическая система	63 галлона (240 л)
