Росгеология приобрела новую буровую установку для глубокого разведочного бурения районах Крайнего Севера

Буровая установка имеет грузоподъемность до 400 т и способна бурить скважины глубиной до 6000 м

Москва, 15 дек – ИА Neftegaz.RU. Росгеология приобрела отечественную буровую установку БУ УСПК 6000/400 ЭРА Таймыр-Р1, предназначенную для глубокого разведочного бурения на нефть и газ в районах Крайнего Севера.
Об этом Росгеология сообщила 15 декабря 2020 г.

БУ УСПК 6000/400 ЭРА Таймыр-Р1 разработана и произведена Урало-Сибирской промышленной компанией (УСПК), которая выпускает полнокомплектные буровые установки, предназначенные для кустового и стационарного бурения с 2005 г.
Приобретенная Росгеологией буровая установка является новой разработкой УСПК, созданной на основе БУ 6000/400 ЭК-БМЧ Уралмаш НГО Холдинг.
Это современная буровая установка с электрическим частотно-регулируемым приводом переменного тока с цифровой системой управления выполнена в блочно-модульном исполнении.


Буровая установка спроектирована специально для работы в Арктике с расчетом на сильные ветровые нагрузки в условиях низких температур.
Контрольная сборка буровой установки УСПК была завершена в г. Буланаше на машзаводе в конце сентября 2020 г.
Основные принципиальные технические показатели БУ УСПК 6000/400 ЭРА Таймыр-Р1:

  • условная глубина бурения 6000 м,
  • допускаемая нагрузка на крюке 400 т,
  • электрический частотно-регулируемый привод переменного тока,
  • цифровая система управления,
  • блочно-модульная компоновка,
  • вышка башенного типа, блочная,
  • полное укрытие БУ, включая вышку,
  • обеспечение экологически безопасной эксплуатации.

Преимущества буровой установки.

  • блочно-модульная конструкция – сокращает сроки перевозки и монтажа БУ.
  • 2-эшелонная компоновка
        • позволяет установку дополнительных блоков,
        • минимизирует занимаемую площадь БУ и влияние на окружающую среду,
        • снижает затраты на отсыпку.
  • расположение приемного моста и стеллажей для работы с трубами в составе эшелона позволяет производить перемещение всего комплекта установки внутри куста в едином комплексе;
  • полное укрытие буровой установки, включая вышку, приемный мост и рабочие зоны:
        • позволяет эксплуатировать оборудование при аномально низких температурах и силе ветра до 33,5 м/сек.,
        • повышает энергоэффективность эксплуатации;
        • обеспечивает максимально комфортные условия труда.
  • применение системы фильтрации для очистки воздуха от паров нефтепродуктов, а так же конструктивных приспособлений для сбора утечек бурового раствора – позволят исключить загрязнение окружающей среды.
  • возможность применения метода горизонтального бурения – позволяет:
        • разрабатывать сложные участки горных пород;
        • получать доступ к трудноизвлекаемым запасам (ТрИЗ).
  • оборудование БУ новейшей системой контроля параметров бурения – позволяет вести дистанционный мониторинг состояния оборудования и контроль за технологическими параметрами бурения.
Приобретение новой БУ осуществлено:
  • на условиях лизинга при участии лизинговой компании ЗЕСТ, дочкой банка Россия.
  • в рамках инвестпрограммы Росгеологии по модернизации оборудования, что является одним из направлений стратегии холдинга, направленной на повышение операционной эффективности и конкурентоспособности производственных кластеров.
Напомним, что в 2017 г. Росгеология получила льготный заем от Фонда развития промышленности (ФРП) для финансирования приобретения буровых установок производства Уралмаш НГО Холдинг.
Последовательная модернизация парка бурового оборудования позволит Росгеологии качественно и своевременного выполнять госконтракты по параметрическому бурению, а также успешно конкурировать на коммерческом рынке разведочного бурения.
В настоящее время действующий парк бурового оборудования НПЦ Недра, дочки Росгеологии, включает:
  • 5 буровых установок;
  • 3 подъемника для проведения испытания скважин.
Средний возраст оборудования – 6,8 лет.

Бурение параметрической скважины Канандинская 278

Новая буровая установка приступит к работе в 1м полугодии 2021 г.
БУ УСПК 6000/400 ЭРА Таймыр-Р1 будет доставлена и смонтирована на площадке параметрической скважины Канандинская 278 в восточной части Эвенкийского района Красноярского края.
Росгеология планировала бурение скважины Канандинская 278 еще в 2017 г.
Но только в июне 2020 г. Росгеология была признана победителем тендера на выполнение 1го этапа бурения параметрической скважины Канандинская 278 и заключила госконтракт с ФГБУ ВНИГНИ.
Контракт предусматривает, что в 2021-2022 гг. скважина Канандинская 278 будет пробурена до глубины 3700 м до девонского горизонта, и будут созданы условия для ее углубления до 5400 м.
Работы выполняют специалисты НПЦ Недра.
В рамках 2го этапа работ скважина должна достичь тэтэрской свиты венда, что позволит геологам исследовать характеристики ордовик-кембрийских и вендских потенциально продуктивных горизонтов, в т.ч. геолого-геофизические параметры кембрийских рифогенных массивов, выделяемых по данным сейсморазведки, и установить предпосылки их нефтегазоносности.

Буровая установка БУ-3Д-86-1М

НАЗНАЧЕНИЕ:

Предназначена для разведочного и эксплуатационного бурения нефтяных и газовых скважин в районах с умеренным климатом исполнение У категории I по Гост 15150-69

Конструктивные особенности:

– Привод лебедки, ротора и одного бурового насоса групповой от 3-х силовых агрегатов с дизелями типа АСД-1Ш-500-КП-ЯСУ500-У2, АСД-2Ш-500/580-ЯСУ500-У2

Привод второго насоса индивидуальный от 2-х силовых агрегатов с дизелями типа

АСД-1Ш-500-ЯСУ500-У2, АСД-2Ш-500/500-ЯСУ500-У2

Вспомогательный тормоз – электромагнитный типа УТГ-1450

Источником питания и распределения электроэнергии напряжением 380/220 В. переменного тока, служат два дизель-электрических агрегатов типа АД-100С-Т400 и АД-200С-Т400-1Р мощностью 100кВт каждый.

– Все наставляемое оборудование имеет технологическую обвязку и поставляется заказчику с полной или частичной заводской сборкой (в зависимости от последующих транспортировки буровой установки).

– для защиты обслуживающего персонала и оборудования от воздействий применяются укрытия и по просьбе заказчика система обогрева.

– 1М обозначает модернизацию БУ с 2010 года. До модернизации буровой установки синхронизация работы силовых приводов проводилась практически вручную путем регулирования рычагов и тросов. Теперь благодаря микропроцессорной системе управления ЭСУПД на базе контроллера ID DCU Marine (ComAp, Чехия) оператору буровой установки достаточно просто нажать кнопку пуска: синхронизация и распределение нагрузки происходят автоматически. Такая автоматизация значительно упрощает работу технического персонала, повышает надежность установки и увеличивает ресурс двигателей.

В паспорте при заполнении будет дописано не достающее в наименовании и в номере БУ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование параметров

Величина параметров

Допускаемая нагрузка на крюке, кН

Условная глубина бурения, м

Скорость подъема крюка при расхождении колонн (ликвидации аварий), м/с не менее

Скорость установившегося движения при подъеме элеватора (без нагрузки), м/с не менее

Расчётная мощность, развиваемая приводом на входном валу подъемного агрегата, кВт, не менее

Диаметр отверстия в столе ротора , мм, не менее

Расчётная мощность привода ротора, кВт, не более

Мощность бурового насоса, кВт

Диаметр талевого каната, мм

Высота основания (отметка пола буровой), м

3200

5000

0,16

1,43

690

700

218

600± 10%

6х7

32

6,5

350

КОМПЛЕКТАЦИЯ:

Обозначение

Наименование

Кол-во

1

ВБ-53×320М. 00.00.000

Вышка ВМА 45-320 Грузоподъемность 320т. Высота 44,8м.

1

2

44015.66.000

Эвакуатор верхового рабочего

1

3

14040.88.000

Кронблок УКБ 7х400

1

4

14040.89.050

Крюкоблок УТБК 6х320

1

5

14016.45.110-02

Ротор Р700 с ПКР 560М-ОР

1

6

4062.45.450

Вкладыш роликовый направляющий

1

7

4045.45.500

Комплект упоров ротора

1

8

14040.72.700

Лестницы, площадки и ограждения

1

9

4092. 46.100

Вертлюг УВ-320

1

10

14040.90.010-01

Лебедка ЛБУ-1200Д-1

1

11

14020.90.600

Вал карданный

2

12

14040.81.200

Механизм управления ленточным тормозом

1

13

14040.95.060

Пост бурильщика

1

14

14040.32.000

Передача на ротор

1

15

14030.66.050

Пневмораскрепитель

1

16

4076.59.000

Механизм крепления каната

1

17

АКБ-3М2

Ключ буровой автоматический АКБ-3М2

1

18

14077. 44.000

Лебедка вспомогательная ЛВ-50В

1

19

14040.71.300

Ограничитель подъема талевого блока

1

20

14040.73.000-3

Основание вышечного блока ОБ53М нагрузка – 357т. Высота пола – 8 м; размер базы – 14,47х13м, масса – 63т.

1

21

14040.74.000

Основание лебедочного блока

1

22

14040.74.050-1

Основание приводного блока

1

23

14042.72.000

Мост приемный со стеллажами

1

24



Желоб наклонный

1

25

14021.29.500-1

Каркас укрытия насосно-приводной части

1

26

14020. 29.000

Каркас укрытия приводного блока

1

27

14040.29.500

Каркас укрытия лебедочного блока

1

28

14016.53.250

Насос буровой двух поршневой

УНБТ-950А (правое р. шк. Ø 1400)

1

29

14016.53.250-01

Насос буровой двух поршневой

УНБТ-950А (левое р. шк. Ø 1400)

1

30

4081.35.220

Кран консольно-поворотный г.п. 0.5 Тн

2

31

14040.37.000-1

Ограждение привода насоса

1

32

14040.37.500-1

Ограждение насоса

1

33

14040.37.600-1

Ограждение насоса

1

34

14040. 37.450

Кожух

1

35

14020.10.000

Коробка передач КПЗ-900Д

1

36

РК4982СБ

Агрегат силовой АСД-1Ш-500-ЯСУ500-У2

1

37

РК4980СБ

Агрегат силовой АСД-2Ш-500/500-ЯСУ500-У2

1

38

РК4974СБ

Агрегат силовой АСД-1Ш-500-КП-ЯСУ500-У2

1

39

РК4983СБ

Агрегат силовой АСД-2Ш-500/580-ЯСУ500-У2

2

40

14040.68.100

Управление топливными насосами дизелей

1

41

КП 3,2 АИР 90L4У3

Кран КП 3,2М

1

42

КП 2 АИР 90 L4У3

Кран КП 2

1

43

4095. 92.000

Агрегат трансмиссии ротора

1





Блок циркуляционной системы



44

БУ 001.000.002

Модуль емкости Р

5

45

БУ 001.000.003

Модуль емкости В

1

46

БУ 001.000.007

Емкость

1

47

БУ 001.000.005

Модуль Ш 1

1

48

БУ 001.000.006

Модуль Ш 2

1

49

БУ 001.000.009

Емкость долива

1

50

БУ 001.000.010

Емкость долива

1

51



Вибросито СВ 1 ЛМ

2

52



Гидроциклон ГЦК – 360

2

53



Дегазатор «Каскад 40. 02»

2

54



Механический перемешеватель ПБРТ-5,5

11

55



Насос шламовый 6Ш8-2

4

56



Смеситель эжекторный СМ-100

1

57



Илоотделитель ИГ -45М

1

58



Таль ручная передвижная г\п 0,5тн.

1

59



Таль электрическая г\п 2,00 тн.

1

61

4062.05.050СБ

Комплект деталей трубопровода топливоподачи

1

62



Комплект деталей воздухопровода

1

63

4062. 34.400

Основание нососное

1

64

14040.88.090

Шкив вспомогательный

1

65

19212.80.000

Емкость водяная

1





Прочие изделия



66

МБ 2У 00.00.000

Манифольд буровой МБ-2У

1

67

АД-100С-Т400

Дизель-генератор АД-100С-Т400

1

68

АД-200С-Т400-1Р

Дизель-генератор АД-200С-Т400-1Р

1

69

БКК-13/10-2

Компрессорная станция с воздухосборником

1

70



Осушитель сжатого воздуха ОСВ 30\8

1

71



Ремень техстропный Е(Д)-10000 ГОСТ 1284. 1-89

32

72



Ремень техстропный Е(Д)-5600 ГОСТ 1284.1-89

48

73



Ремень техстропный С(В)-6300Т ГОСТ 1284.1-89

5

74



Ремень техстропный А 2800Т

2

Набор бурового оборудования укомлектован монтажным устройством вышки ПВЛ-60.

ПЕРВАЯ БУ ДЛЯ РОСНЕФТИ — УРАЛМАШ ХОЛДИНГ

«Уралмаш НГО Холдинг» изготовил первую из 15 буровых установок для Роснефти

       21 декабря 2015 г

       На площадке контрольной сборки компании «Уралмаш НГО Холдинг» в Тюмени собрана первая буровая установка БУ 5000/320 ЭК-БМЧ для ООО «РН-Бурение» (входит в ОАО «НК «Роснефть»). Всего по условиям контракта «Уралмаш НГО Холдинг» поставит заказчику в течение следующего года 15 таких буровых установок.
Основная их особенность — оснащение современной отечественной системой верхнего привода СВП 320 ЭЧР производства «Уралмаш НГО Холдинг». Летом этого года привод успешно прошёл эксплуатационные испытания и производится серийно.
«Заказчик получает буровую установку, отвечающую высочайшим международным стандартам. «Уралмаш НГО Холдинг» доказал на деле, что в России способны производить самую технологически сложную, интеллектуальную часть буровой установки – систему верхнего привода. СВП — ключевой и важнейший элемент буровой установки, на котором теперь тоже написано: «Сделано в России». Мы продолжим и дальше замещать импортные узлы и системы буровых установок конкурентоспособным оборудованием собственного производства», — сказал заместитель генерального директора по маркетингу и продажам ООО «Уралмаш НГО Холдинг» Владимир Раптанов.

       Справка:

       ООО «Уралмаш НГО Холдинг» и ООО «РН-Бурение» подписали контракт на производство 15 современных буровых установок БУ 5000/320 ЭК-БМЧ, оснащенных отечественным СВП 320 ЭЧР.
Данные буровые установки предназначены для кустового бурения нефтяных и газовых скважин глубиной до 5000 м. Основные механизмы буровой установки имеют электрические частотно-регулируемые приводы переменного тока с цифровой системой управления позволяющей буровикам применять все современные технологии бурения скважин. Компоновка буровых установок обеспечивает перемещение всего комплекса по направляющим балкам от скважины к скважине вместе с приемным мостом и комплектом бурильных труб, установленным на подсвечниках.
ООО «Уралмаш НГО Холдинг» — ведущий российский производитель буровых установок для эксплуатационного и глубокого разведочного бурения.
Основная задача Холдинга — удовлетворять текущие и перспективные потребности нефтегазовой отрасли России в буровом оборудовании с учетом самых жестких требований к инжинирингу, качеству, срокам поставки и сервисному обслуживанию.
Основные заказчики «Уралмаш НГО Холдинга»: ОАО «Сургутнефтегаз», ООО «Газпром бурение», ООО «РН-Бурение», ООО «ОБК», ОАО «ВТБ Лизинг», ЗАО «Инвестгеосервис», ООО «СБК», ЗАО «Удмуртнефть-Бурение», ООО «БК «Евразия», ООО «Эриэлл Нефтегазсервис», ЗАО «ССК», ООО «Интегра-бурение», ПО «Белоруснефть», «Туркменнефть», «Туркменгаз». С 2010 года им отгружено более 100 комплектов современных высокоэффективных буровых установок и наборов бурового оборудования.
При активном содействии стратегического партнёра Холдинга — Газпромбанка в «Уралмаш НГО Холдинге» реализуется масштабная программа модернизации производственных мощностей и инжиниринга.



Буровая установка БУ-3000 ЭУК: технические характеристики

Буровая установка ЭУК 3000 — уникальная разработка отечественного инженера Плешкова П.П. Благодаря оригинальной конструкции и выходным техническим данным, установка нашла широкое применение в промышленной сфере, а ее разработчик удостоился престижной государственной премии.

Буровые установки 3000 ЭУК: описание

Модельный ряд буровых установок БУ-3000 ЭУК состоит из следующих классов машин:

  • стационарные буровые установки;
  • установки для бурения кустовым способом;
  • мобильные установки;
  • комплексные машины.

Уникальным решением стало использование нескольких конструктивных элементов, позволяющих собрать установку любого типа из унифицированных деталей. Созданные таким образом машины широко используются в области промышленного бурения. Благодаря универсальности получаемых технологических скважин, БУ-3000 ЭУК стали применяться:

  • в инженерно-разведывательном бурении;
  • в нефтегазодобыче;
  • в добыче сопутствующих ископаемых.

Конструктивно установка состоит из электрических и механических узлов, а также самостоятельных машин. Возможна установка техники на любых твердых поверхностях и ее использование в рамках любого промышленного направления.

Особенности устройства буровой установки БУ-3000 ЭУК

Машина 3000 ЭУК производится на челябинском заводе Уралмаш. С момента первого запуска и по сей день техника сохранила следующие ключевые особенности:

  1. возможность использования для бурения скважин кустовым способом;
  2. возможность использования в условиях пониженных температур и при резких температурных перепадах обеспечена надежностью технических узлов и агрегатов;
  3. элементы обособлены по блочному типу, что позволяет использовать их вместе или в отдельности. Применяются лебедочный, циркуляционный, насосный, компрессорный и распределительный блоки;
  4. каждый блок располагается на рельсах, как вагоны поезда. ЭУК 3000 относится к классическим представителям эшелонной техники.

Блочная конструкция

Конструктивно буровая установка ЭУК 3000 состоит из:

  • вышечно-лебедочного блока. На основании из соединенных между собой несущих рам устанавливается роторный механизм, привод, лебедка, система фиксации каната. В тыльной части основания устанавливается буровая лебедка с проводами. На продольную раму монтируется буровая вышка. Подъемная система и механизм крепления устанавливаются вместе с вышкой. Для защиты блок укрывают металлическими листами;
  • насосного блока, установленного на рамах и площадках. На фронтальной площадке монтируется поворотный кронштейн, на задней — стационарные кронштейны для доставки тяжеловозов. Здесь используется два буровых насоса, снабженных электрическими компрессорами и защищенных металлическим укрытием;
  • циркуляционного блока, который используется для налива бурового раствора, реагентов, воды;
  • резервуарного блока, включающего топливные баки;
  • компрессорного блока с двумя независимыми компрессорами;
  • распределительного блока, представленного системой узлов и агрегатов, рационализирующих распределение топливных и технических жидкостей в установке.

Буровая установка ЭУК 3000: технические характеристики

  • мощность — 700 л.с.;
  • максимальная глубина бурения — 3200 м;
  • усилие на крюке — 1700 кН;
  • скорость подъема — 0,2-1,7 м/сек;
  • высота основания — 7,2 м;
  • просвет монтажа — 5 м;
  • диаметр каната — 28,32 мм.

Ротор

  • мощность роторного механизма — 160 кВт;
  • диаметр роторного отверстия — 700 мм;
  • усилие на роторе — 250 кН.

Насос

  • модель бурового насоса — УНБ-600;
  • мощность — 600 кВт;
  • давление — 25 МПа;
  • максимальная производительность — 50,9 л/сек.

Лебедка

  • модель буровой лебедки — ЛБУ-1200К;
  • мощность — 690 кВт;
  • усилие натяжения каната — 225 кН;
  • тип тормоза — ленточный.

Компрессор

  • модель компрессорного блока — КСЭ-5М;
  • число компрессоров — 2 шт.;
  • максимальное давление — 0,8 МПа.

Прочие характеристики

  • грузоподъемность вертлюга — 250 тонн;
  • диаметр буровых труб — 114/127/140/146/147 мм;
  • диаметр утяжеленных буровых труб — 178/203 мм;
  • диаметр насосно-компрессорных труб — 63/73 мм;
  • диаметр обсадных труб — 139,7/146/168/245/324/426 мм;
  • диаметр замковых соединений — 178 мм;
  • ступени очистки — 3.

Буровая установка БУ-3000 ЭУК поставляется по индивидуальному заказу. От комплектации зависит окончательная стоимость машины. Несмотря на появление более современных устройств, 3000 ЭУК остается пригодной для использования и сохраняет продуктивность даже в климатических условиях Западной Сибири.

Получите выгодное предложение от прямых поставщиков:

Вам будет интересно

Буровая установка бу-2500дгу | Монтаж и эксплуатация бурового оборудования

Буровая установка имеет групповой трехдизельный привод на лебедку, ротор и буровые насосы. Мощность силовых агрегатов САТ-450 с турботрансформаторами суммируется цепным редуктором и через ШПМ-700 передается на коробку перемены передач (рис. 2). Выходной вал коробки соединен цепной передачей с барабанным валом лебедки через пневмокамерную муфту. В лебедке буровой установки применена новая оперативная пневмокамерная муфта ПКМ 1000X250, в которой крутящий момент передается непосредственно от колодок с фрикционными накладками через шпонки, минуя пневмокамеру. Это увеличивает долговечность муфты по сравнению с муфтой ШПМ-1070. Во внутренней полости муфты смонтирован вентилятор для подачи охлаждающего воздуха к шкиву и колодкам.

Коробка скоростей обеспечивает четыре прямых передачи на лебедку и ротор от основного привода и четыре прямых и обратных передач от вспомогательного электропривода. Обратные передачи осуществляются за счет реверсирования электродвигателя.

На каждой передаче от основного привода в определенных пределах происходит бесступенчатое изменение скоростей подъема крюка в зависимости от нагрузки за счет автоматического изменения оборотов выходного вала турботрансформатора.

Барабанный вал лебедки соединен с вспомогательным электромагнитным тормозом ТЭП-4500 через муфту ШПМ-1070.

Вспомогательный привод лебедки от электродвигателя А02-81-4 соединен с входным валом коробки передач через понижающий редуктор, муфту 2ШПМ-500 и цепную передачу.

Привод ротора осуществляется от встроенного в коробке передач углового редуктора через муфту ШПМ-500, карданный вал, вертикальную цепную передачу и второй карданный вал. Цепная передача введена в кинематику из-за разных уровней расположения коробки передач и ротора.

Привод буровых насосов осуществляется также от цепного редуктора через карданные валы и муфты 2ШПМ-500.

Оборудование установки скомплектовано в следующие блоки: вышечно-лебедочный, приводной, насосный, дизель-генераторный, блоки циркуляционной системы. Кроме этого основное оборудование монтируется на металлических рамах в секции: лебедочную (лебедка со вспомогательным тормозом и коммуникациями), приводную (коробка передач, вспомогательный привод) дизельную, трансмиссионную (цепной редуктор, два компрессора), воздухосборников и две насосные. На рамах секций кроме оборудования заводом смонтированы коммуникации.

Social Like

Буровые установки группы компаний ingeos.ru

Буровая установка Кол-во,
шт.
Буровые
насосы
СВП т / л.с. Грузо-
подъемность, т
Мощность буровой
лебедки, л.с.

Эшелонная

БУ 10000/600 ЭК 1 3 х 1600 680 / 1350
БУ 6500/450 ЭЧРКБМ 2 3 х 1600 455 / 1100
БУ Арктика 6000/400 ЭКБМЧ 4 2 х 1600 455 / 1450
БУ 5000/320 ЭКБМЧ 2 2 х 1600 455 / 1200
ZJ-50DBS 7 2 х 1600 455 / 1100
БУ 4500/270 ЭКБМ 1 2 х 1600 455 / 900
3000 ЭУК1М 2 2 х 1600 315 / 750
19
БУ 10000/600 ЭК
Кол-во, шт. 1
Буровые насосы 3 х 1600
СВП т / л.с. 680 / 1350
Грузо- подъемность, т 600
Мощность буровой лебедки, л.с. 3000
БУ 6500/450 ЭЧРКБМ
Кол-во, шт. 2
Буровые насосы 3 х 1600
СВП т / л.с. 455 / 1100
Грузо- подъемность, т 450
Мощность буровой лебедки, л.с. 2500
БУ Арктика 6000/400 ЭКБМЧ
Кол-во, шт. 4
Буровые насосы 2 х 1600
СВП т / л.с. 455 / 1450
Грузо- подъемность, т 400
Мощность буровой лебедки, л. с. 2000
БУ 5000/320 ЭКБМЧ
Кол-во, шт. 2
Буровые насосы 2 х 1600
СВП т / л.с. 2 х 1600
Грузо- подъемность, т 320
Мощность буровой лебедки, л.с. 2000
ZJ-50DBS
Кол-во, шт. 7
Буровые насосы 2 х 1600
СВП т / л.с. 455 / 1100
Грузо- подъемность, т 315
Мощность буровой лебедки, л.с. 1500
БУ 4500/270 ЭКБМ
Кол-во, шт. 1
Буровые насосы 2 х 1600
СВП т / л. с. 455 / 900
Грузо- подъемность, т 270
Мощность буровой лебедки, л.с. 1500
3000 ЭУК1М
Кол-во, шт. 2
Буровые насосы 2 х 1600
СВП т / л.с. 315 / 750
Грузо- подъемность, т 225
Мощность буровой лебедки, л.с. 1000

Стационарная

БУ Полярис 6000/400 Д 1 2 х 1600 2 х 1600
3Д-76 2 2 х 1600
3
БУ Полярис 6000/400 Д
Кол-во, шт. 1
Буровые насосы 2 х 1600
СВП т / л.с. 2 х 1600
Грузо- подъемность, т 400
Мощность буровой лебедки, л.с. 2000
3Д-76
Кол-во, шт. 2
Буровые насосы 2 х 1600
СВП т / л.с.
Грузо- подъемность, т 320
Мощность буровой лебедки, л.с. 1200

Мобильная

МБУ-280 Медведь 1 2 х 1600 250 / 750
ZJ-40Т 4 2 х 1600 225 / 750
ZJ-20 1 2 х 880
МБУ-140 3 2 х 1300
МБУ-125 1 2 х 800
10
МБУ-280 Медведь
Кол-во, шт. 1
Буровые насосы 2 х 1600
СВП т / л.с. 250 / 750
Грузо- подъемность, т 280
Мощность буровой лебедки, л.с. 1000
ZJ-40Т
Кол-во, шт. 4
Буровые насосы 2 х 1600
СВП т / л.с. 225 / 750
Грузо- подъемность, т 225
Мощность буровой лебедки, л.с. 1000
ZJ-20
Кол-во, шт. 1
Буровые насосы 2 х 880
СВП т / л.с.
Грузо- подъемность, т 158
Мощность буровой лебедки, л. с. 615
МБУ-140
Кол-во, шт. 3
Буровые насосы 2 х 1300
СВП т / л.с.
Грузо- подъемность, т 140
Мощность буровой лебедки, л.с. 600
МБУ-125
Кол-во, шт. 1
Буровые насосы 2 х 800
СВП т / л.с.
Грузо- подъемность, т 125
Мощность буровой лебедки, л.с. 450

Подъемники

УПА 60/80 3
3
УПА 60/80
Кол-во, шт. 3
Грузо- подъемность, т 80
Мощность буровой лебедки, л.с. 200

32 Буровые
установки

Уникальная буровая установка БУ 6000/400 ЭК-БМЧ «Арктика» – блочно-модульная с двухэшелонным расположением блоков-контейнеров, спроектированная для бурения скважин в условиях Крайнего Севера России. Установка полностью укрыта от кронблока до приемного моста, имеет систему комбинированного обогрева, что позволяет осуществлять ее непрерывную эксплуатацию практически при любых метеоусловиях в арктическом регионе.

Буровая установка на машину массой 7-15т БУ-20,0

Буровая установка предназначена для бурения круглых отверстий в немерзлом грунте Ι – ΙV категории по ГОСТ 30067-93.

Буровая установка является навесным оборудованием для коммунально-строительных машин и фронтальных мини-погрузчиков.



Рис. 1 Буровая установка:

1 – буровой инструмент; 2 – болт; 3 – гидровращатель;

4 – шарнирный кронштейн; 5 – крепежная панель; 6 – шнек;

7 – бита; 8 – быстроразъемные гидравлические соединения;

9 – опора; 10 – масленка.

Буровая установка (рис. 1) состоит из гидровращателя 3, шарнирного кронштейна 4, крепежной панели 5 для навешивания на машину с соответствующим быстрозажимным устройством или адаптером. Гидровращатель 3 оснащён шестигранным наконечником для крепления бурового инструмента  1.

Буровой инструмент, установленный на вал гидровращателя фиксируется в осевом направлении болтом 2  Гидровращатель 3 соединен с крепежной панелью 5 с помощью шарнирного кронштейна 4. Такая схема позволяет производить вертикальное бурение даже при наклоне самой машины.    Буровой инструмент состоит из шнека 6 с закрепленной на нем с помощью болтового соединения битой 7. Бита служит для лучшего центрирования и разрыхления слоёв грунта при бурении.

Врезающиеся рабочие поверхности шнека и биты усилены твёрдосплавными напайками. Между валом гидровращателя и буровым инструментом возможна установка удлинителя, который увеличивает глубину бурения. Подача рабочей жидкости в привод осуществляется при помощи рукавов высокого давления с установленными на них быстроразъемными соединениями 8  В транспортном положении буровая установка ставится на крепежную панель и на опоры 9.

Техническая характеристика:

Глубина бурения,м


                 – при установленном удлинителе  до 2,0
                 – без удлинителя  до 1,1

Диаметры изготавливаемых отверстий, мм

150; 200; 300

Максимальная скорость вращения бурового инструмента, об/мин

120

Максимальный крутящий момент на буровом инструменте, Нм

570

Масса без инструмента, кг

160

Масса инструмента диаметром, кг


                 – 150 мм (поставляется отдельно) 22
                 – 200 мм  24
                 – 300 мм  32
                 – 400 мм ( поставляется отдельно)  36

Масса удлинителя, кг

16

Климатическое исполнение по ГОСТ 15150-69

УХЛ1

Параметры потока гидравлической жидкости:


Максимальное давление в гидросистеме, МПа 25

Возможность работы при включении гидравлики машины в режиме “Hi-Flow”

нет



Введение в морское бурение на нефть и газ

При поиске нефти и природного газа под океаном используются три основных типа буровых установок. Самоподъемная буровая установка представляет собой плавучую баржу с буровым оборудованием на палубе и длинными опорами и используется на мелководье до 300 футов (90 метров). Полупогружная буровая установка является наиболее распространенным типом морской буровой установки, используемой для бурения в водах глубиной более 300 футов (90 метров). Полупогружные суда представляют собой плавучие суда, поддерживаемые большими понтоноподобными конструкциями, погруженными в воду под поверхностью моря.Полупогружные аппараты крепятся ко дну океана с помощью прочных цепей или проволочных тросов. Вдали от берега специально разработанные буровые установки, установленные на кораблях, могут бурить скважины в водах глубиной более 10 000 футов (3050 метров). Эти буровые установки плавают и могут быть прикреплены к морскому дну с помощью традиционных систем швартовки и якоря, или они сохраняют свое положение с помощью подруливающих устройств для противодействия ветрам, волнам и течениям.

Каждая буровая система спроектирована таким образом, чтобы выдерживать широкий спектр сил ветра и волн, включая сильные зимние штормы и ураганы. Ниже приводится описание 7 наиболее распространенных типов платформ.

Стационарная платформа (FP) состоит из кожуха (высокая вертикальная секция, состоящая из трубчатых стальных элементов, поддерживаемых сваями, вбитыми в морское дно) с расположенной сверху палубой, обеспечивающей место для помещений экипажа, буровой установки и производства. удобства. Стационарная платформа экономически целесообразна для установки на глубине до 1500 футов (455 метров).

Башня (CT), соответствующая стандарту , состоит из узкой гибкой башни и свайного фундамента, который может поддерживать обычную площадку для бурения и добычи.В отличие от фиксированной платформы, податливая башня выдерживает большие боковые силы, выдерживая значительные боковые отклонения, и обычно используется на глубине от 1000 до 2000 футов (от 305 до 610 метров).

A Мини-платформа с натяжными опорами (Mini-TLP) или Sea Star (SStar) представляет собой плавучую мини-платформу с натяжными опорами относительно низкой стоимости, разработанную для разработки небольших глубоководных запасов, добыча которых была бы нерентабельной с использованием более традиционные глубоководные системы добычи. Его также можно использовать в качестве полезной, спутниковой или ранней производственной платформы для крупных глубоководных открытий. Первая в мире мини-ТЛП была установлена ​​в Мексиканском заливе в 1998 году.

A Плавучие добычные системы (FPS) — это полупогружная буровая установка, содержащая оборудование для добычи нефти, а также буровое оборудование. Корабли также могут использоваться в качестве плавучих производственных систем. Платформы можно удерживать на месте с помощью больших тяжелых якорей или с помощью системы динамического позиционирования, используемой на буровых судах.В плавучей системе добычи устье скважины после завершения бурения фактически прикрепляется к морскому дну, а не к платформе. Добытая нефть транспортируется по стоякам от этого устья к производственным объектам на полупогружной платформе. Эти производственные системы могут работать на глубине до 6000 футов (1830 метров).

Платформа с натяжными опорами (TLP) состоит из плавучей конструкции, удерживаемой на месте вертикальными натянутыми связями, соединенными с морским дном шаблонами, закрепленными на сваях. Натянутые сухожилия позволяют использовать ТЛП в широком диапазоне глубин воды с ограниченным вертикальным перемещением. Более крупные TLP были успешно развернуты на глубине до 4000 футов (1220 метров).

Подводная система (SS) расположена на морском дне, а не на поверхности. Как и в плавучей производственной системе, нефть добывается на морском дне, а затем «привязывается» к уже существующей производственной платформе. Скважина бурится передвижной буровой установкой, и вместо строительства производственной платформы для этой скважины добытый природный газ и нефть транспортируются по райзеру или даже по подводному трубопроводу на ближайшую добывающую платформу.Это позволяет одной стратегически расположенной производственной платформе обслуживать множество скважин на достаточно большой территории. Подводные системы обычно используются на глубине 7000 футов (2135 метров) и более и не позволяют бурить, а только извлекают и транспортируют.

A Spar Platform (SP) — крупнейшая из используемых морских платформ. Эти огромные платформы состоят из большого цилиндра, поддерживающего типичную стационарную буровую платформу. Цилиндр не доходит до морского дна, а вместо этого привязан ко дну серией тросов и тросов.Большой цилиндр служит для стабилизации платформы в воде и позволяет при движении поглощать силу потенциальных ураганов. Первая платформа Spar в Мексиканском заливе была установлена ​​в сентябре 1996 года. Ее цилиндр имел длину 770 футов (235 метров) и диаметр 70 футов (20 метров).

• Мировое количество нефтяных и газовых буровых установок по регионам 2021

• Мировое количество нефтяных и газовых буровых установок по регионам 2021 | Статистика

Пожалуйста, создайте учетную запись сотрудника, чтобы иметь возможность отмечать статистику как избранную.Затем вы можете получить доступ к своей любимой статистике через звездочку в шапке.

Зарегистрироваться

Пожалуйста, авторизируйтесь, перейдя в «Мой аккаунт» → «Администрирование». Затем вы сможете пометить статистику как избранную и использовать оповещения о личной статистике.

Аутентификация

Сохранить статистику в формате .Формат XLS

Вы можете загрузить эту статистику только как пользователь Premium.

Сохранить статистику в формате .PNG

Вы можете скачать эту статистику только как Премиум пользователь.

Сохранить статистику в формате .PDF

Вы можете скачать эту статистику только как Премиум пользователь.

Показать ссылки на источники

Как пользователь Premium вы получаете доступ к подробным ссылкам на источники и справочной информации об этой статистике.

Показать подробности об этой статистике

Как пользователь Premium вы получаете доступ к справочной информации и подробностям о выпуске этой статистики.

Статистика закладок

Как только эта статистика обновится, вы немедленно получите уведомление по электронной почте.

Да, сохранить как избранное!

…и облегчить мою исследовательскую жизнь.

Изменить параметры статистики

Для использования этой функции требуется как минимум одиночная учетная запись .

Базовая учетная запись

Знакомство с платформой

У вас есть доступ только к базовой статистике.
Эта статистика не включает в ваш аккаунт.

Однозначный аккаунт

Один аккаунт

Идеальная учетная запись входа для индивидуальных пользователей

    0 Мгновенный доступ до 1M Статистика 3
  • Скачать в XLS, PDF & PNG-формат
  • Подробные ссылки

$ 59 $ 39 / месяц *

в первые 12 месяцев

Корпоративный счет

Полный доступ

Корпоративное решение со всеми функциями.

* Цены не включают налог с продаж.

Самая важная статистика

Самая важная статистика

Самая важная статистика

самая важная статистика

Самая важная статистика

Дополнительная смежность

Темы

нефтедобывающая промышленность

Узнайте больше о том, как Statista может поддержать ваш бизнес.

Бейкер Хьюз. (5 ноября 2021 г.). Количество нефтегазовых буровых установок в мире по состоянию на октябрь 2021 г. по регионам и типам [График]. В Статистике. Получено 25 января 2022 г. с https://www.statista.com/statistics/326727/global-gas-and-oil-rig-numbers-by-region/

Baker Hughes. «Количество нефтегазовых буровых установок в мире по состоянию на октябрь 2021 года по регионам и типам». Диаграмма. 5 ноября 2021 г. Статистика. По состоянию на 25 января 2022 г. https://www.statista.com/statistics/326727/global-gas-and-oil-rig-numbers-by-region/

Baker Hughes. (2021). Количество нефтегазовых буровых установок в мире по состоянию на октябрь 2021 года по регионам и типам. Статистика. Statista Inc.. Дата обращения: 25 января 2022 г. https://www.statista.com/statistics/326727/global-gas-and-oil-rig-numbers-by-region/

Baker Hughes. «Количество нефтегазовых буровых установок в мире по состоянию на октябрь 2021 года по регионам и типам». Statista, Statista Inc., 5 ноября 2021 г., https://www.statista.com/statistics/326727/global-gas-and-oil-rig-numbers-by-region/

Baker Hughes, Число нефтегазовых буровых установок по всему миру по состоянию на октябрь 2021 г., по регионам и типам Statista, https://www.statista.com/statistics/326727/global-gas-and-oil-rig-numbers-by-region/ (последнее посещение 25 января 2022 г.)

Морские буровые установки — AAPG Wiki

Справочное руководство по геологии разработки
Серия Методы исследования
Часть Методы на буровой площадке
Глава Морские буровые установки
Автор Байрам Рид
Ссылка Веб-страница
Магазин Магазин AAPG
Полупогружная буровая установка West Aquarius, недалеко от Санкт-Петербурга. John’s, Ньюфаундленд, в 2013 г. пробурила месторождения легкой нефти Harpoon и Bay du Nord компании Statoil. Предоставлено Statoil ASA и AAPG Explorer. Подробнее см. в проводнике AAPG.

Морская буровая установка представляет собой крупное сооружение на воде или в воде с оборудованием для бурения скважин, добычи и переработки нефти и природного газа, а также для временного хранения продукции до ее доставки на берег для переработки и продажи. Во многих случаях платформа также содержит помещения для размещения рабочей силы.

Морские буровые установки аналогичны наземным буровым установкам, но имеют несколько дополнительных функций для адаптации к морской среде.Эти функции включают

  • Вертодром
  • Жилые помещения
  • Краны
  • Подступенки

Вертодром , также известный как вертолетная площадка, представляет собой большую палубу, расположенную высоко и сбоку от морских буровых установок. Это важная особенность, поскольку вертолеты часто являются основным транспортным средством. Жилые помещения обычно включают спальни, столовую, комнату отдыха, офисные помещения и лазарет.Спасательные катера обычно располагаются возле жилых помещений.

Краны используются для перемещения оборудования и материалов с рабочих лодок на буровую установку и для перемещения грузов на буровой установке. Большинство буровых установок имеют более одного крана, чтобы обеспечить доступ ко всем зонам. Райзер используется для удлинения устья скважины от линии корыта до поверхности. На платформах и самоподъемных буровых установках противовыбросовые превенторы (ПВО) монтируются над уровнем моря. На поплавках ПВО устанавливаются на морском дне.

Типы морских буровых установок

  • Рисунок 1  Стационарные производственные платформы. От Уиттакера. [1]

  • Рисунок 2 Самоподъемные буровые установки. [1]

  • Рисунок 3  Полупогружные буровые установки, (a) полупогружные понтонного типа. (b) Полупогружной корабль с двойным корпусом. От Уиттакера. [1]

  • Рис. 4  Буровое судно с динамическим позиционированием.От Уиттакера. [1]

Различные типы морских буровых установок включают баржи, подводные аппараты, платформы, самоподъемные устройства и плавучие средства (последние из которых включают полупогружные и буровые суда).

Баржи

Буровая установка предназначена для работы на мелководье (глубина менее 20 футов6,096 м
240 дюймов). Буровая установка доводится до места бурения, а нижний корпус погружается на морское дно. Большая площадь поверхности нижней части корпуса предотвращает погружение буровой установки в мягкий буровой раствор и обеспечивает устойчивую буровую платформу.

Подводные лодки

Погружная буровая установка — это баржа, предназначенная для работы в более глубоких водах (до 50 футов 15,24 м
600 в глубине). У него есть удлинители, которые позволяют ему поднимать верхнюю часть корпуса над уровнем воды.

Платформы

Платформы используют кожух (стальной трубчатый каркас, закрепленный на дне океана) для поддержки наземного производственного оборудования, жилых помещений и буровой установки (рис. 1). С платформы бурят несколько наклонно-направленных скважин с помощью буровой установки с подвижным основанием.Буровая установка устанавливается над предварительно установленным устьем скважины путем поддомкрачивания опорных балок. После того, как все скважины пробурены, буровая установка и кварталы снимаются с платформы. На небольших платформах для бурения скважин используется самоподъемная установка.

Домкраты

Домкраты аналогичны платформам, за исключением того, что опорные стойки не прикреплены к морскому дну постоянно (рис. 2). Массы буровой установки достаточно, чтобы удержать ее на месте. Ноги буровой установки можно опускать для бурения и поднимать для перемещения в новое место.При буксировке домкрат поддерживает плавучий корпус. Вышка консольно закреплена сзади, чтобы при необходимости можно было установить ее на предварительно установленные стояки.

Поплавки

Морские буровые установки, которые не прикреплены к морскому дну и не покоятся на нем, называются поплавками . Эти буровые установки могут бурить на большей глубине, чем самоподъемные платформы или платформы. У них есть несколько специальных функций, облегчающих это:

  • Они удерживаются на месте с помощью якорей или динамического позиционирования.
  • Бурильная колонна и райзер изолированы от волнового движения компенсаторами движения.
  • Устья скважин и противовыбросовые превенторы находятся на дне океана и соединены с буровой установкой стояком для обеспечения циркуляции бурового раствора.

Плавучие средства бывают двух категорий: полупогружные и буровые.

Полупогружные

Полупогружные суда (также называемые полупогружными ) обычно закрепляются на месте (Рисунок 3). Хотя некоторые полуприцепы являются самоходными, большинство из них требуют буксировки. Поскольку поплавки подвержены волновому движению, их буровой аппарат расположен в центре, где волновое движение минимально.Полуприводы затапливаются на буровую осадку, при которой нижние понтоны находятся ниже основания активной волны, тем самым стабилизируя движение.

Буровые суда

Буровая установка на буровом судне установлена ​​в центре корабля над лунным бассейном , который представляет собой усиленное отверстие в днище корабля, через которое поднимается и опускается бурильная колонна (рис. 4). Корабль можно поворачивать против встречного ветра или течения для лучшей устойчивости, и он может работать в воде, слишком глубокой для якорей.

См. также

Каталожные номера

  1. 1,0 1,1 1,2 1,3 Уиттакер А., изд., 1985, Учебное пособие для полевых геологов: Бостон, Массачусетс, IHRDC, 291 с.

Внешние ссылки

найти литературу по
Морские буровые установки

eTool: Бурение и обслуживание нефтяных и газовых скважин – Глоссарий терминов – D

ежедневный отчет о бурении
n: ежедневный отчет об операциях на работающей буровой установке, который традиционно передается по телефону, факсу, электронной почте или радио в офис буровой компании и, возможно, оператору каждое утро.

демпфер
n: устройство подачи воздуха или инертного газа, которое сводит к минимуму скачки давления в выходной линии бурового насоса. Иногда его называют демпфером перенапряжения.

дневной тур
(произносится как «башня») сущ.: в районах, где отрабатываются три восьмичасовых тура, дежурство на буровой установке начинается в светлое время суток или около него. Сравните вечернюю экскурсию, утреннюю (кладбищную) экскурсию.

дневной тур
(произносится как «башня») n: в районах, где работают два 12-часовых тура, период 12 часов, обычно в дневное время, работает буровая или ремонтная бригада, когда оборудование работает круглосуточно. .

крайний срок
n: линия бурения от шкива кронблока до анкера, названная так потому, что она неподвижна. Сравните быструю линию.

якорь крайний срок
n: см. якорь крайний срок крепления.

шкив крайнего срока
n: шкив на кронблоке, над которым нарезается крайний срок.

Крайний швартовочный анкер
n: устройство, к которому крепится крайний, надежно закрепленное на мачте или основании деррика.Также называется якорем крайнего срока.

палуба
n: (морской) этаж.

дегазатор
n: оборудование, используемое для удаления нежелательных газов из жидкости, особенно из бурового раствора.

плотность
n: масса или вес вещества в единице объема. Например, плотность бурового раствора может составлять 10 фунтов на галлон, 74,8 фунта на кубический фут или 1198,2 килограмма на кубический метр. Удельный вес, относительная плотность и плотность в градусах API являются другими единицами измерения плотности.

каротаж плотности
n: специальный каротаж радиоактивности для исследования в открытом стволе, который реагирует на изменения удельного веса пластов. Это контактная диаграмма (т. е. каротаж прижимается к стенке скважины). Он испускает нейтроны, а затем измеряет вторичное гамма-излучение, которое возвращается к детектору в приборе. Каротограмма является отличным прибором для измерения пористости, особенно для глинистых песков. Некоторые торговые названия: Formation Density Log, Gamma-Gamma Density Log и Densilog.

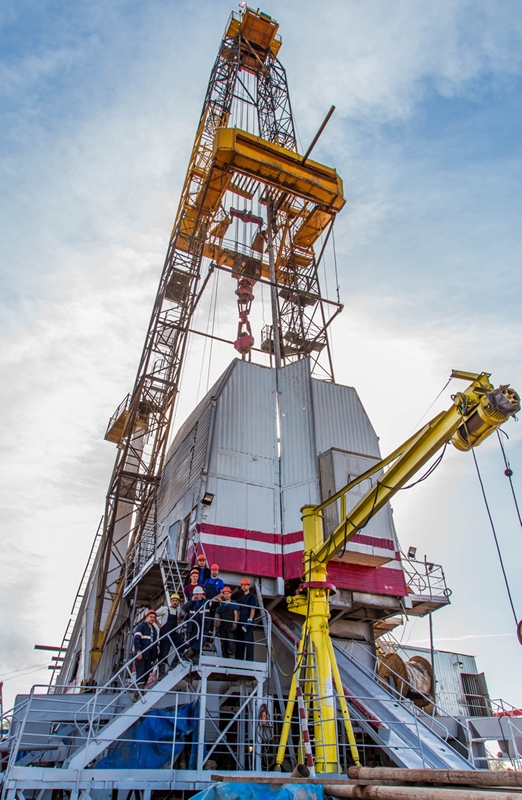

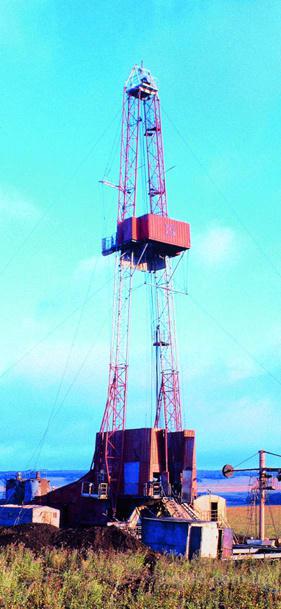

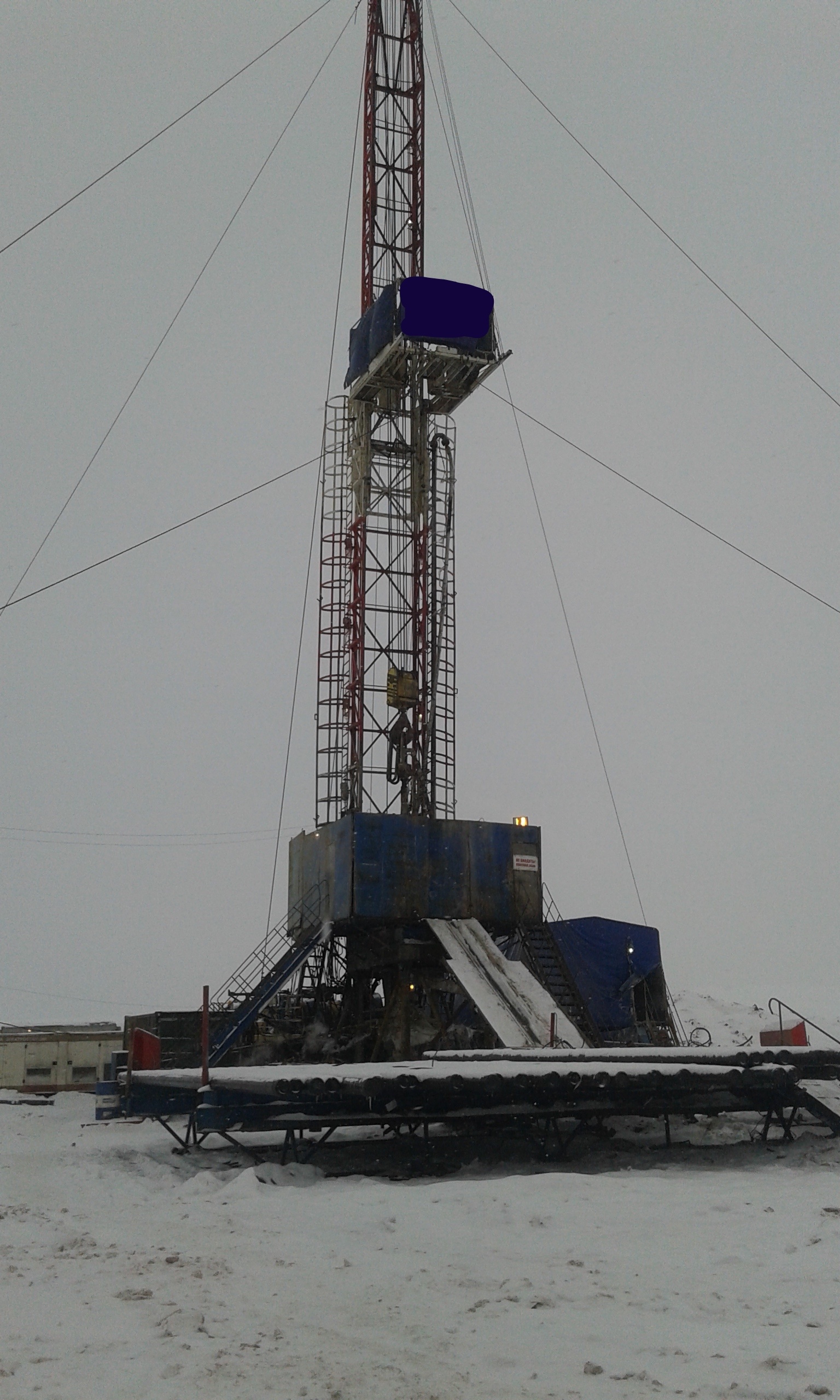

вышка
n: большая несущая конструкция, обычно с болтовой конструкцией. При бурении стандартная вышка имеет четыре опоры, стоящие по углам основания и доходящие до кронблока. Подконструкция представляет собой сборку тяжелых балок, используемых для подъема вышки и обеспечения места для установки противовыбросовых превенторов, оголовков кожухов и т. д.

пол вышки
n: также называется полом буровой.

бурильщик
n: член бригады, который манипулирует верхним концом бурильной колонны, когда ее поднимают из скважины или опускают в нее.На буровой установке он или она может нести ответственность за циркуляционное оборудование и кондиционирование бурового или ремонтного раствора.

бурильщик
сущ.: см. бурильщик.

пескоотделитель
n: центробежное устройство для удаления песка из бурового раствора для предотвращения истирания насосов. Он может работать механически или с помощью быстро движущегося потока жидкости внутри специального конусообразного сосуда, и в этом случае его иногда называют гидроциклоном.

Илоотделитель
n: центробежное устройство, похожее на пескоотделитель, используемое для удаления очень мелких частиц или ила из бурового раствора с целью снижения количества твердых частиц в растворе.

алмазное долото
n: буровое долото, в режущую поверхность которого встроены мелкие промышленные алмазы.

штампы
n: инструмент, используемый для придания формы, формы или отделки других инструментов или металлических изделий. Например, резьбонарезная плашка используется для нарезания резьбы на трубе.

вставка матрицы
n: съемная зубчатая деталь из твердой стали, которая вставляется в губки ключей и прочно удерживает корпус бурильной трубы, утяжеленных бурильных труб или обсадной трубы, когда ключи свинчивают или развинчивают трубу. трубка.

дизель-электроэнергия
n: мощность, подводимая к буровой установке дизельными двигателями, приводящими в действие электрические генераторы.

дизельный двигатель
n: двигатель внутреннего сгорания с высокой степенью сжатия, широко используемый для привода буровых установок. В дизельном двигателе воздух всасывается в цилиндры и сжимается до очень высокого давления; воспламенение происходит, когда топливо впрыскивается в сжатый и нагретый воздух. Сгорание происходит внутри цилиндра над поршнем, а расширение продуктов сгорания придает поршню мощность.

Топливо дизельное
n: смесь легких углеводородов для дизельных двигателей; он имеет диапазон кипения чуть выше, чем у керосина.

журнал угломера
n: см. обзор угломера.

угломерная съемка
n: метод исследования нефтяной скважины, который определяет направление и угол наклона пласта по отношению к стволу скважины. Он записывает данные, которые позволяют вычислить как величину, так и направление падения пласта относительно оси скважины и, таким образом, предоставляют информацию о геологической структуре пласта. Также называется журналом уклономера или журналом наклона.

наклонно-направленное бурение
н: 1. преднамеренное отклонение ствола скважины от вертикали. Хотя стволы скважин обычно бурят вертикально, иногда необходимо или целесообразно бурить под углом к ​​вертикали. Управляемое наклонно-направленное бурение позволяет достичь участков недр, удаленных в поперечном направлении от точки, где долото входит в землю.

наклонно-направленная скважина
n: ствол скважины, намеренно пробуренный под углом к ​​вертикали.См. направленное бурение.

вытесняющая жидкость
n: при цементировании скважин жидкость, обычно буровой раствор или соленая вода, которая закачивается в скважину после закачки в нее цемента для вытеснения цемента из обсадной трубы в затрубное пространство.

растворенный газ
n: природный газ, растворенный в сырой нефти в резервуаре.

привод растворенного газа
n: источник естественной пластовой энергии, в котором растворенный газ, выходящий из нефти, расширяется, заставляя нефть проникать в ствол скважины. Также называется приводом раствор-газ. См. механизм привода резервуара.

собачья будка
n: небольшой загон на полу буровой, используемый как офис и/или склад для мелких предметов. Также любое небольшое здание, используемое в качестве офиса или склада.

изгиб
n: 1. резкое изменение направления ствола скважины, часто приводящее к образованию шпонки. 2. резкий изгиб, постоянно вставленный в объект, такой как труба, проволочный канат или строп из проволочного каната.

двойной
n: отрезок бурильной трубы, обсадной трубы или насосно-компрессорной трубы, состоящий из двух соединений, свинченных вместе.

забойный
прил., нареч.: относящийся к стволу скважины.

забойный двигатель
n: буровой инструмент, установленный в бурильной колонне непосредственно над долотом. Это заставляет долото вращаться, в то время как бурильная колонна остается неподвижной. Чаще всего используется в качестве отклоняющего инструмента при наклонно-направленном бурении, где его заводят между долотом и изогнутым переводником (или, иногда, изгибают корпус самого двигателя).Двумя основными типами забойных двигателей являются объемный двигатель и забойный турбинный двигатель.

лебедка
н: механизм подъемный на буровой установке. По сути, это большая лебедка, которая наматывает или захватывает буровой канат и, таким образом, опускает или поднимает буровую штангу и долото.

тормоз лебедки
n: механический тормоз лебедки, который может замедлить или предотвратить движение барабана лебедки.

барабан лебедки
n: цилиндр в форме катушки в лебедке, вокруг которого наматывается или наматывается буровой канат.

бур
v: для бурения скважины в земле, обычно для поиска и удаления подземных пластовых флюидов, таких как нефть и газ.

разбуриваемый
прил. : относящийся к пакерам и другим инструментам, оставляемым в стволе скважины для последующего разрушения буровым долотом. Разбуриваемое оборудование изготавливается из чугуна, алюминия, пластмассы или другого мягкого, хрупкого материала.

разбуриваемый пакер
n: несъемный пакер, который можно удалить только путем высверливания.

сверлить вперед
v: продолжить бурение.

буровое долото
n: режущий или буровой элемент, используемый при бурении нефтяных и газовых скважин. Большинство долот, используемых при вращательном бурении, представляют собой шарошечные долота. Долото состоит из режущих элементов и циркуляционного элемента. Циркуляционный элемент обеспечивает прохождение бурового раствора и использует гидравлическую силу потока жидкости для повышения скорости бурения.

утяжеленные бурильные трубы
n: тяжелая толстостенная труба, обычно стальная, используемая между бурильной трубой и долотом в бурильной колонне, используемая для придания жесткости буровой компоновке и придания веса долоту, чтобы долото могло бурить .

Переводник для утяжеленных бурильных труб
n: переводник, установленный между бурильной колонной и утяжеленными бурильными трубами и используемый для обеспечения правильного соединения бурильной трубы и утяжеленной бурильной трубы.

бурильщик
n: сотрудник, обычно отвечающий за конкретную (туристическую) буровую или ремонтную бригаду. Основной обязанностью бурильщика является эксплуатация бурового и подъемного оборудования, но он также может нести ответственность за состояние скважины, работу скважинного инструмента и замеры труб.

место бурильщика
n: область непосредственно вокруг пульта бурильщика.

пол буровой установки
n: также называется полом буровой вышки или полом буровой вышки. См. пол буровой.

бур в
v: для вскрытия продуктивного пласта после установки и цементирования обсадной колонны в верхней части продуктивной зоны.

контракт на бурение
n: соглашение между буровой и эксплуатационной компаниями о бурении скважины.Обычно в нем устанавливаются обязательства каждой стороны, компенсация, идентификация, метод бурения, глубина бурения и так далее.

буровая бригада
n: бурильщик, рабочий буровой установки и два или более помощника, которые управляют буровой или капитально-ремонтной установкой на один выезд в день.

буровой двигатель
n: двигатель внутреннего сгорания, используемый для привода буровой установки. Эти двигатели используются на роторной установке и обычно работают на дизельном топливе, хотя также могут использоваться сжиженный нефтяной газ, природный газ и, очень редко, бензин.

инженер по бурению
n: инженер, специализирующийся на технических аспектах бурения.

буровой раствор
n: циркулирующая жидкость, одной из функций которой является подъем шлама из ствола скважины на поверхность. Он также служит для охлаждения долота и противодействия пластовому давлению в скважине.

буровой крюк
n: большой крюк, установленный в нижней части талевого блока и на котором подвешен вертлюг.

буровой раствор
n: специально приготовленная жидкость, циркулирующая по стволу скважины во время роторного бурения. См. буровой раствор, буровой раствор.

бурильная труба
n: тяжелая бесшовная труба, используемая для вращения долота и циркуляции бурового раствора. Стыки труб обычно имеют длину около 30 футов и соединяются вместе с помощью замковых соединений.

бурильная штанга
n: все элементы узла, используемого для вращательного бурения, от вертлюга до долота, включая ведущую трубу, бурильную трубу и бурильные замки, утяжеленные бурильные трубы, стабилизаторы и различные специальные элементы.Сравните бурильную колонну.

Испытание бурильной колонны (DST)
n: метод испытания пласта. Базовый инструмент для испытания бурильной колонны состоит из пакера или пакеров, клапанов или портов, которые можно открывать и закрывать с поверхности, и двух или более устройств для регистрации давления. Инструмент опускается на бурильной колонне в контролируемую зону. Пакер или пакеры устанавливаются для изоляции зоны от столба бурового раствора.

пульт бурильщика
n: панель управления, на которой бурильщик управляет буровыми работами.

буровой канат
n: канатный подъемный канат, запасенный на шкивах кронблока и талевого блока (фактически блок и полиспас), основное назначение которого состоит в подъеме или опускании бурильной трубы или обсадной трубы из или в колодец.

разбуривание
n: операция во время процедуры бурения, когда цемент выбуривается из обсадной колонны.

бурильная колонна
n: колонна или колонна бурильных труб с прикрепленными бурильными замками, которая передает жидкость и вращающую силу от ведущей трубы к утяжеленным бурильным трубам и долоту. Часто этот термин применяется в широком смысле и включает как бурильную трубу, так и утяжеленную бурильную трубу.

ведущая втулка
n: см. втулку ведущей втулки.

приводная цепь
n: цепь, посредством которой машина приводится в движение.

вбивная установка
n: самоходная переносная буровая установка для обслуживания или капитального ремонта, использующая энергию подъемных двигателей. Кабина водителя и рулевое колесо установлены на том же конце, что и опора мачты; таким образом, установка может двигаться прямо вперед, чтобы достичь устья скважины.

приводная трубка
n: см. кожух проводника.

барабан (веревочный)
n: вращающийся цилиндр с боковыми фланцами, на который наматывается проволока или другой канат, используемый при работе машины.

сухая скважина
n: любая скважина, которая не дает нефти или газа в коммерческих количествах. Из сухой скважины может течь вода, газ или даже нефть, но не в количествах, достаточных для оправдания добычи.

двойное заканчивание
n: одиночная скважина, которая добывает одновременно из двух отдельных пластов.Добыча из каждой зоны разделяется путем спуска двух колонн насосно-компрессорных труб с пакерами внутри одной колонны эксплуатационной колонны или путем спуска одной колонны насосно-компрессорных труб с пакером через одну зону, а другая – через затрубное пространство. При миниатюрном двойном заканчивании две отдельные обсадные колонны спускаются и цементируются в одном и том же стволе скважины.

желонка для самосвала
n: черпильное устройство с выпускным клапаном, обычно дискового или откидного типа, используемое для размещения или распределения материала (например, цементного раствора) на дне колодца.

текущих действующих буровых установок – декабрь 2021 г.

21 декабря 2021 г.
