Бурильно-сваебойная машина БМ-831 | Алтайский тракторный завод «Гранд»

Предназначена для бурения скважин в грунтах до IV категории по СНиП IV-2-82, включая вечномерзлые, а также высоконасыщенные влагой, с наличием плывунов и линз, установки и забивания железобетонных и металлических свай при строительстве свайных фундаментов зданий и сооружений, линий электропередачи и пр.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИВОЗМОЖНОСТИ И ПРЕИМУЩЕСТВА

Базовое шасси (гусеничное) ТСН-4
Максимальная глубина бурения с непрерывной подачей
бурильного инструмента, м
8
Диаметр бурения, м 0,36; 0,40; 0,45
Тип основного бурильного инструмента снаряд буровой шнековый
Угол бурения, градусов 80-95
Тип привода подачи бурильного инструмента гидравлический
Тип привода вращения бурильного инструмента гидравлический
Время бурения скважины диаметром 0,36 м на глубину 8 м
(немерзлом грунте III категории), мин
15
Максимальный крутящий момент на бурильном инструменте, Нм 14700
Расчетная максимальная осевая нагрузка на бурильном инструменте при заглублении, кН 98
Расчетная максимальная осевая нагрузка на бурильном инструменте при выглублении, кН 68,6
Частота вращения бурильного инструмента, об/мин 32,5-80
Максимальное продольное перемещение мачты, м 0,6
Грузоподъемность, кг
– лебедки подъема сваи 3000
– лебедки подъема дизельного молота 3000
Максимальная высота подъема грузового крюка, м 10
Максимальная допустимая длина устанавливаемой сваи, м 8
Масса забиваемой сваи, кг
– БМ-831-01, БМ-831-03 1200
– БМ-831-02, БМ-831-04 3000
Габаритные размеры в транспортном положении, мм 10600x2800x3800
Габаритные размеры в рабочем положении, мм 13600x2800x3800
Масса, тн 25
  • Позволяет получить несколько скважин с одной установки машины, не меняя позиции, за счет поворота и перемещения бурильного оборудования.
  • Позволяет забивать в пробуренные отверстия сваи без переоборудования и не меняя позиции.
  • Способность бурения скважин глубиной до 8 метров за один проход непрерывным шнековым буром (7-8 минут по мерзлому грунту III категории).
  • Способность бурения скважин на участках, в которых встречаются плывуны и «линзы».
  • Позволяет получить чистую и идеально ровную скважину, с достижением давления на забой до 10 тн.
  • Оснащена отапливаемой кабиной оператора, двумя планетарными лебедками грузоподъемностью 3 тн каждая, и легко демонтируемым дизель-молотом.
  • возможность комплектации машины бурами для работы в грунтах до 6 категории включительно.

tt-4.ru

Сваебой копер БМ-831 гусеничный, буровая-

Базовое шасси

Гусеничный трактор ТТ-4М

Максимальная глубина бурения (телескопическим шнеком) с непрерывной подачей бурильного инструмента, м

8 (15)

Диаметр бурения, м

0,15*; 0,20*; 0,25*; 0,36; 0,40; 0,45; 0,50

Тип основного бурильного инструмента

снаряд буровой шнековый

Угол бурения, градусов

80…95

Тип привода подачи бурильного инструмента

гидравлический

Тип привода вращения бурильного инструмента

гидравлический

Угол поворота платформы, градусов

180

Время бурения скважины диаметром 0,36 м на глубину 8 м (немерзлом грунте III категории), мин

15

Максимальный крутящий момент на бурильном инструменте, Нм

14700

Расчетная максимальная осевая нагрузка на бурильном инструменте при заглублении, кН

98

Расчетная максимальная осевая нагрузка на бурильном инструменте при выглублении, кН

68,6

Частота вращения бурильного инструмента об/мин

32,5 — 80

Максимальное продольное перемещение мачты, м

0,8

Грузоподъемность, кг



– лебёдки подъёма сваи

3000

– лебедки подъема дизельного молота

3000

Максимальная высота подъема грузового крюка, м

10

Максимальная допустимая длина устанавливаемой сваи, м

8 (12)

Масса забиваемой сваи, кг



– БМ-831-01, БМ-831-03

1200

– БМ-831-02, БМ-831-04

3000

Преодолеваемый уклон в транспортном положении, градусов



– продольный

25

– поперечный

20

Габаритные размеры в транспортном положении, мм



– длина

13600

– ширина

2800

– высота

3700

Габаритные размеры в рабочем положении, мм



– длина

10400

– ширина

4500

– высота

13800

Масса общая (в комплектации бурильная машина), кг

25000

sp-49d.ru

831 – бурильно-сваебойная машина с диаметром бурения от 150 до 500 мм

Базовое шасси Гусеничный трактор ТТ-4М
Максимальная глубина бурения (телескопическим шнеком)с непрерывной подачей бурильного инструмента, м 8 (15)
Диаметр бурения, м 0,15*; 0,20*; 0,25*;0,36; 0,40; 0,45; 0,50
Тип основного бурильного инструмента снаряд буровой шнековый
Угол бурения, градусов 80…95
Тип привода подачи бурильного инструмента гидравлический
Тип привода вращения бурильного инструмента гидравлический
Угол поворота платформы, градусов 180
Время бурения скважины диаметром 0,36 м на глубину 8 м (немёрзлом грунте III категории), мин 15
Максимальный крутящий момент на бурильном инструменте, Нм 14700
Расчетная максимальная осевая нагрузка на бурильном инструменте при заглублении, кН 98
Расчетная максимальная осевая нагрузка на бурильном инструменте при выглублении, кН 68,6
Частота вращения бурильного инструмента об/мин 32,5 — 80
Максимальное продольное перемещение мачты, м 0,8
Грузоподъемность, кг
– лебёдки подъёма сваи 3000
– лебедки подъема дизельного молота 3000
Максимальная высота подъема грузового крюка, м 10
Максимальная допустимая длина устанавливаемой сваи, м 8 (12)
Масса забиваемой сваи, кг
– БМ-831-01, БМ-831-03 1200
– БМ-831-02, БМ-831-04 3000
Преодолеваемый уклон в транспортном положении, градусов
– продольный 25
– поперечный 20
Габаритные размеры в транспортном положении, мм
– длина 13600
– ширина 2800
– высота 3700
Габаритные размеры в рабочем положении, мм
– длина 10400
– ширина 4500
– высота 13800
Масса общая (в комплектации бурильная машина), кг 25000

www.aist-yar.ru

Бурильно-сваебойная машина БМ-831. АЗСМ ПРОГРЕСС +7(3852) 59-25-60



Бурильно-сваебойная машина БМ-831 на базе трелевочного трактора МСН-10 (аналог ТТ-4М) предназначена для бурения скважин в грунтах до IV категории по СНиП IV-2-82, включая вечномерзлые, а также высоконасыщенные влагой, с наличием плывунов и линз, установки и забивания железобетонных и металических свай при строительстве свайных фундаментов зданий и сооружений, линий электропередачи и пр. Возможности и преимущества сваебоя БМ-831:

  • Позволяет получить несколько скважин с одной установки машины, не меняя позиции, за счет поворота и перемещения бурильного оборудования.
  • Позволяет забивать в пробуренные отверстия сваи без переоборудования и не меняя позиции.
  • Способность бурения скважин глубиной до 8 метров за один проход непрерывным шнековым буром (7-8 минут по мерзлому грунту 3 категории).
  • Способность бурения скважин на участках, в которых встречаются плывуны и “линзы”.
  • Позволяет получить чистую и идеально ровную скважину, с достижением давления на забой до 10 тонн.
  • Оснащена отапливаемой кабиной оператора, двумя планетарными лебедками грузоподъемностью 3 тонны каждая, и легко демонтируемым дизель-молотом.
  • Возможность комплектации машины бурами для работы в грунтах до 6 категории включительно.

Заказать звонок



Заказать обратный звонок



Наши видеоролики

Расчет расстояний



xn--80aopt.xn--p1ai

Бурильно сваебойная машина БМ 831 — там где обычным копрам не место

Строительство фундаментов свайного типа предусматривает бурение скважин с дальнейшей забивкой металлических опор. Для решения таких задач оптимально подходит бурильно сваебойная машина БМ 831 на базе гусеничного трактора МТЧ-4. Установку успешно применяют для бурения скважин в песке, мерзлой почве, в строительстве газо- и нефтепроводов, при прокладке дорожного полотна, линий электропередач и линий связи. Это мощная, надежная техника с хорошей ремонтопригодностью. Посредством такой установки можно производить сложные работы разного объема при любых погодных условиях.

Машины серии БМ применяют в основном для бурения скважин с дальнейшей установкой железобетонных, деревянных, металлических свай. С помощью бурильно-сваебойной установки можно делать отверстия под опоры в вечномерзлых грунтах, насыщенных влагой, с наличием плывунов, в песчаных почвах. Эта модель может использоваться в разных регионах при температуре от -40 до +40ºС, поскольку не требовательна к условиям эксплуатации.

Назначение

Установка обладает уникальными эксплуатационными характеристиками, поэтому способна выполнять множество задач в любых условиях. Машина способна забивать сваи без переоборудования, бурить скважины глубиной до 15 метров в один проход.

На фото — универсальная бурильно-сваебойная машина БМ-831

Машина комплектуется бурами для работы в грунтах различной категории. В данной установке упрощена схема компоновки гидроагрегатов, исполнено ручное управление гидрораспределителями, что значительно облегчает ее эксплуатацию, особенно в северных регионах.

Возможности спецтехники:

На фото — установка БМ-831 в сложенном состоянии

  • Перемещается по обычным дорогам, не требуя оформления особых разрешений;
  • Делает одновременно 2-3 скважины, не изменяя положения, за счет поворота и перемещения оборудования для бурения;
  • Забивает сваи в подготовленные отверстия без переоснащения;
  • Позволяет производить отверстия глубиной до 8 метров за один проход сплошным шнековым буром; идеально ровную и чистую скважину с давлением на забой до 10 тонн;
  • Возможность бурения отверстий под опоры в местах, где грунт насыщен плывунами и «линзами».

Сваебойная машина, особенности

Поворотная платформа размещена на мобильной раме. Благодаря этому, увеличена рабочая зона и возможность делать скважины в определенном расположении. Устойчивость бурильной установки обеспечивается опорами, которые разработаны с учетом массы, мощности, условиями работы для разных типов грунта. Рама прочно соединена с шасси, оптимально распределяя нагрузку всего автомобиля. Мачта сваебойной машины может одновременно выполнять функции копра и бурильного инструмента, благодаря особенностям конструкции.

На фото — транспортировка установки БМ-831

Подъем сваи осуществляет грузовая лебедка. Погружение опор в почву производится посредством трубчатого дизель-молота, перемещаемым тросовым механизмом.

Подвижный вращатель передает крутящий момент прямо на бурильное оборудование, что позволяет минимизировать потери мощности. В технике используются шнеки с телескопическим удлинением, благодаря чему можно осуществлять бурение скважин глубиной 15 метров одним шнеком, длиной 8,6 метра. Для установки и снятия шнеков предусмотрена крановая лебедка. Все важные узлы и агрегаты расположены снаружи, что является оптимальным условием для проведения технического обслуживания машины и осуществления ремонтных работ.

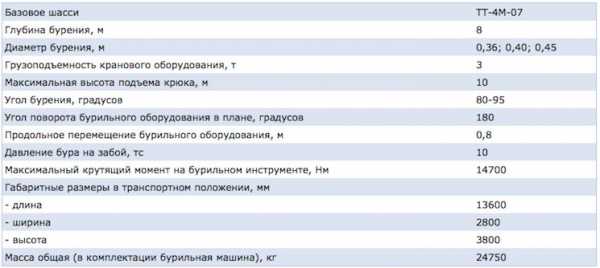

 Технические характерисики установки БМ 831

Установка оборудована:

  • Отапливаемой кабиной;
  • Планетарными лебедками (2 шт) грузоподъемностью 3 тонны каждая;
  • Дизель-молотами серии СП74А и СП75А.

На фото — установка БМ-831 в развернутом положении

Достоинства спецтехники:

  • Высокая проходимость шасси автомобиля;
  • Хорошая маневренность;
  • Точность обозначения шнековой колонны и дизельного молота;
  • Возможность бурить сразу нескольких скважин;
  • Надежность гидравлической системы обеспечивается оборудованием европейских производителей.

www.svaisnab.ru

Особенности бурильно-сваебойной машины БМ 831 | СвайПром

На фото выше — бурильно-сваебойная машина БМ 831

При строительстве свайных фундаментов необходимо осуществить бурение скважин и забивку металлических опор. Для данной цели выпущена бурильно-сваебойная машина БМ 831, базой которой выступает гусеничный трактор МТЧ-4. Машина с успехом используется при прокладке линий связи и электропередач, дорожного полотна, в строительстве нефте-и газопроводов, для бурения скважин в мерзлой почве и песке. Данная техника отличается мощностью, ремонтопригодностью и надежностью. С ее помощью можно совершать сложные работы вне зависимости от их объема и условий окружающей среды.

Используются машины серии БМ для бурения скважин и установкой свай (металлических, деревянных, из железобетона). Бурильно-сваебойная установка позволяет производить под опорами отверстия во влажных или вечномерзлых грунтах, в песчаных почвах и грунтах, имеющих плывуны. Данная модель применяются при температуре ± 40 градусов в различных регионах, поскольку не является требовательной к условиям использования.

Назначение

Бурильно-сваебойная машина БМ 831

Данная установка выполняет свою работу вне зависимости от внешних условий, поскольку имеет уникальные эксплутационные характеристики. Она бурит скважины в один проход до 15 метров, а также забивает сваи, не требуя переоборудования.

В комплектацию машины входят буры, предназначенные для работы в грунтах, которые относятся к различным категориям. Установка обладает облегченной схемой гидроагрегатной компоновки и управлением гидрораспределителями вручную, что упрощает ее использование — в частности, в регионах Севера.

Перечислим, какими возможностями обладает данная спецтехника.

  • Установку можно перемещать по дорогам без оформления разрешений.
  • Она не требует переоснащения для забивания свай в предварительно подготовленные отверстия.
  • Техника без изменения положения совершает до 3 скважин одновременно, что достигается за счет перемещения и поворота оборудования.
  • Можно делать отверстия до 8 метров за проход, используя сплошной шнековый бур, а также скважину, которая будет чистой и ровной, с давлением до 10 тонн на забой.
  • Можно бурить отверстия под опоры на участках, грунт на которых содержит «линзы» и плавуны.

Особенности сваебойной машины

Технические характеристики установки БМ 831

Размещение поворотной платформы осуществляется на мобильной раме, вследствие чего можно создавать скважины в установленном расположении, а площадь рабочей зоны увеличена. Опоры, разработанные с учетом условий работы для различных грунтов, мощности и массы, обеспечивают высокую устойчивость бурильной установки. Для равномерного распределения нагрузки проведено прочное соединение рамы с шасси. Вследствие конструктивных особенностей мачта сваебойной установки выполняет функции бурильного инструмента и копра в одно и то же время.

Подъем сваи происходит за счет грузовой лебедки. С помощью трубчатого дизельного молота, который перемещается посредством тросового механизма, опоры начинают погружаться в почву.

Крутящий момент с помощью подвижного вращателя передается на бурильное оборудование, и это уменьшает потери мощности. В технике нашли свое применение шнеки, имеющие телескопическое удлинение, в результате чего можно бурить скважины до 15 м. одним шнеком до 1 м. Чтобы установить и снять шнеки, используется крановая лебедка. Располагаются агрегаты и узлы снаружи, что очень удобно при ремонтных работах и техническом обслуживании машин.
В оборудование данной установки входит:

  • кабина (отапливаемая)
  • дизельные молоты СП75А и СП74А;
  • 2 планеторные лебедки, каждая из которых имеет грузоподъемность в 3 тонны.

Данная спецтехника имеет следующие преимущества:

  • отличная маневренность;
  • бурение нескольких скважин одновременно;
  • повышенная проходимость автомобильного шасси;
  • оборудование европейских производителей, которое обеспечивает надежность гидросистемы.

svaiprom.ru

Бурильно-сваебойная машина БМ-831

Технические параметры
Базовое шасси

Гусеничный трактор ТТ-4М

Максимальная глубина бурения с непрерывной подачей бурильного инструмента, м

8

Диаметр бурения, м

0,36; 0,40; 0,45

Тип основного бурильного инструмента

снаряд буровой шнековый

Угол бурения, градусов

80-95

Тип привода подачи бурильного инструмента

гидравлический

Тип привода вращения бурильного инструмента

гидравлический

Время бурения скважины диаметром 0,36 м на глубину 8 м (немёрзлом грунте III категории), мин

15

Максимальный крутящий момент на бурильном инструменте

14700 Нм

Расчетная максимальная осевая нагрузка на бурильном инструменте при заглублении, кН

98

Расчетная максимальная осевая нагрузка на бурильном инструменте при выглублении, кН

68,6

Частота вращения бурильного инструмента об/мин

32,5 — 80

Максимальное продольное перемещение мачты, м

0,6

Грузоподъемность, кг
– лебёдки подъёма сваи

3000

– лебедки подъема дизельного молота

3000

Максимальная высота подъема грузового крюка, м

10

Максимальная допустимая длина устанавливаемой сваи, м

8

Масса забиваемой сваи, кг
БМ-831-01 , БМ-831-03

1200

БМ-831-02 , БМ-831-04

3000

Преодолеваемый уклон в транспортном положении, градусов
– продольный

25

– поперечный

20

Габаритные размеры в транспортном положении, мм
длина

10600

ширина

2800

высота

3800

Габаритные размеры в рабочем положении, мм
длина

13600

ширина

2800

высота

3800

Масса общая (в комплектации бурильная машина), кг

25000
