Gomaco GHP 2800. Технические характеристики, цены и устройство | Техника для бетона

Бетоноукладчики относятся к сложным строительным видам техники и представляют собой комплекс агрегатов, способных выполнять определенный цикл работ. Машина бетоноукладчик представляет собой самоходную раму, с встроенным бункером для материалов и ленточным конвейером. Техника используется на специальных формовочных постах для изготовления железобетонных изделий размером от 1200 до 3600 мм по ширине.

Особенности модели Gomaco GHP-2800

Новый бетоноукладчик гусеничный GHP-2800 может работать на укладке бетона по полосам шириной не более 7-ми метров. Процедура укладки бетонной смеси происходит за счет натянутой, подвижной ленточки, которая крепиться с двух концов рамы. С помощью поступательных движений, уложенный бетон разравнивается и принимает заданную форму.

Главные технические характеристики:

  1. двигатель – дизель, компании Caterpillar 3306B, мощностью 223,8 кВт;
  2. ширина укладки бетонной смеси – 7000 мм;
  3. ширина гусеничного башмака – 400 мм;
  4. тип привода – электромеханический привод на гусеничное шасси;
  5. номинальный расход топлива – от 8-ми литров в час;
  6. габаритные размеры – 5880 мм х 3660 мм х 3020 мм;
  7. производительность – 37 м/минуту;
  8. общий вес – 31752 кг.

Дополнительно на бетоноукладчик может монтироваться съемный бак (резервуар) для воды и топлива, а также мощное освещение.

Принцип действия оборудования

Бетоноукладчики предназначены для подачи, распределения и разравнивания бетонных смесей. Некоторые модели позволяют также уплотнять раствор.

Выпускаются и укладчики, оборудованные запрессовщиками арматурных стержней. Также производятся машины, которые способны укладывать двухслойное покрытие за один проход.

Укладчик бетонной смеси представляет собой транспортное средство, расположенное на устойчивой раме, которое имеет приемную и раздаточную секции, связанные друг с другом.  Подача бетонной смеси осуществляется из смесителя или раздаточного бункера. За ее распределение несут ответственность поворотные воронки, установленные над питателем.

Основной узел машины — питатель, который отвечает за выдачу бетонной смеси. Конструкцией установки также должно быть предусмотрено устройство для водной пластификации смеси бетона.

Застой бетонного раствора в вибробункере практически исключен. Если это произошло, необходимо в срочном порядке предпринять меры по устранению проблемы, которая может привести к задержкам в работе оборудования.

Важно! Требования к бетоноукладчикам обозначены в действующих стандартах: ГОСТ 13531-74, ГОСТ ISO 16039-2014.

Основные направления, где требуется применение укладчиков бетона — монтаж дорожного покрытия  и производство сборочных изделий из бетона и железобетона, применяемых в строительстве. Без такой техники не обойтись при устройстве дорог, изготовлении фундаментов и полов в зданиях, аэродромных взлетных и посадочных полос, там, где требуется непрерывный процесс бетонирования оснований.

Основные технические параметры установок, которые обычно содержит паспорт на оборудование:

  • Ширина укладки.
  • Толщина бетонного слоя.
  • Мощность оборудования.
  • Эксплуатационный вес машины.
  • Скорость передвижения укладчика.
  • Количество и емкость бункеров.
  • Габаритные размеры.
  • Вид привода техники.

Важно! Машина может передвигаться вдоль формовочного поста или используется стационарная установка оборудования, а изготовление продукции осуществляется перемещением специальных матриц.

Иллюстрирует работу бетоноукладчиков видео в этой статье.

Виды бетоноукладчиков

Сегодня на рынке представлены модели бетоноукладчиков зарубежного и отечественного производства. Они относятся в виду техники с узкой специализацией и видов машин выпускается не так много.

Производятся как универсальные типы бетоноукладчика, способные заливать, укладывать и разглаживать бетонную смесь и специализированные, необходимые для выполнения определенных функций (производство изделий конкретного размера).

Они могут производить бетонирование непрерывно или циклично. Управление машинами может осуществляться своими руками, дистанционно, автоматически или использоваться смешанный принцип.

Для передвижения рабочих органов используются механический, гидравлический, пневматический или электрический типы приводов. Рассмотрим основные типы бетоноукладчиков, в зависимости от некоторых важных их особенностей.

Конструкция

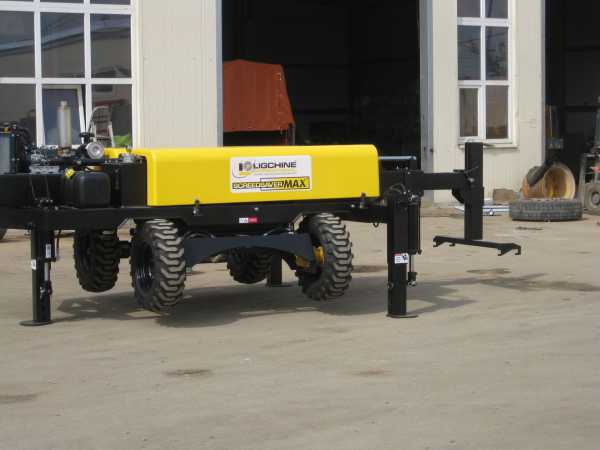

  • Телескопический лазерный. Такой бетоноукладчик оснащен четырьмя ведущими колесами. Для управления машиной, как указывает инструкция к оборудованию, достаточно одного человека, который находится в месте с наилучшей обзорностью. Для укладки бетона применяется платформа с установленной стрелой телескопического вида, способной поворачиваться на 360 градусов. На конце стрелы расположен рабочий блок укладчика с рейкой и шнеком, которые распределяют смесь по уровню, и вибрирующей балкой для уплотнения материала.

  • Ручной. Такие машины чаще всего устанавливаются на двухколесной базе.

  • Нетелескопический. Поскольку телескопической стрелой установка не оборудована, для проведения укладки машине приходится двигаться назад, с опущенным на требуемый уровень рабочим блоком.

Применение лазерной технологии позволят значительно ускорить процесс укладки смеси, повысить качество бетонной поверхности, минимизировать использование рабочей силы. Но целесообразно использовать подобное оборудование лишь при значительных объемах работ.

Способ передвижения

  • На гусеницах.
  • Колесный.
  • Передвигающийся по рельсам.

Тип питателя

Бетоноукладчики с ленточным питателем относятся к наиболее универсальным и позволяют производить укладку бетонной смеси на ширину от 2 до 6 м.

Эти машины используются для бетонирования конструкций шириной не более 2000 мм. Как правило, они применяются для изготовления плит из железобетона.

Распределительный рабочий орган

  • Лопастные укладчики.

  • Шнековые модели.

Техника для укладки бетонных смесей различных производителей

Выбирая модель бетоноукладчика, следует ориентироваться на репутацию компании-изготовителя, а также уровень сервиса непосредственно в регионе, где техника будет эксплуатироваться.

На нашем рынке пользуется популярностью техника следующих производителей:

  • «Строммашина» (Самара). Этот завод производит оборудование для строительной и дорожной отраслей более 70 лет. Для укладки бетона выпускаются постовые (стационарные) модели СМЖ 69А, 69Б, 166, 166В, 528.
  • «GOMACO». Американский производитель является лидером в сегменте техники для укладки бетона. Он специализируется на выпуске моделей для устройства дорожного полотна из цементобетонной смеси, строительства магистралей, а также различных элеме

spectechzone.com

Аренда бетоноукладчика GOMACO, цены

  • Заявки
  • Продажа
  • Аренда
  • Запчасти
  • Компании
  • Ремонт
  • Перевозка
ПОДАТЬ ОБЪЯВЛЕНИЕ
  • Дилеры
  • Форум
  • Новости
РЕКЛАМА

+ 7 (499) 647-52-46

Вход Вход Прайс дня

×

  • Запчасти
  • Каталог компаний
  • Ремонт
  • Перевозка
  • Каталог дилеров
Разместить рекламу Экскаватор Ру первый экскаваторный
  • Заявки
  • Продажа
    • Землеройная техника
      • Экскаваторы3988
      • Драглайны экскаваторы28
      • Карьерные экскаваторы140
      • Колесные экскаваторы520
      • Траншейные экскаваторы56
      • Экскаваторы-погрузчики1173
      • Экскаваторы-планировщики32
      • Экскаваторы-амфибии39
      • Фронтальные погрузчики2153
      • Телескопические погрузчики339
      • Сваебойные установки180
      • Скреперы17
      • Установки для завинчивания свай

exkavator.ru

GOMACO: Canals (Russian)

• Для любого из бетоноукладчиков GOMACO с четырех- гусеничными шасси возможна установка скользящих форм для устройства каналов.

• Комплектация канального бетоноукладчика дополнительным оборудованием осуществляется в соответствии с техническими условиями заказчика.

• Собственная разработка фирмы GOMACO - программа управления бетоноукладчиком G+ на английском и на русском языках.

• Установленная на бетоноукладчике система профилирования позволяет срезать неровности до 50мм.

• Система распределения бетона с винтовым распределительным шнеком, монтируемая в передней части бетоноукладчика позволяет равномерно распределять подаваемый бетон по ширине укладываемого полотна.

• Возможна доставка по заказу продольных и поперечных шовонарезчиков.

• Бетоноукладчики работают с лыжей, задающей продольный профиль дорожного покрытия, струнной копирной системой и бескопирной системой управления.

• Возможность вставки в подвижную бетонную смесь гидроизоляционных элементов.

• На бетоноукладчике может быть установлено и снова демонтировано оборудование для работы на склонах и укладки плоского покрытия, что обеспечивает универсальность машины.

Оборудование фирмы GOMACO произведено с учетом всех требований безопасности эксплуатации и гарантирует долгие годы надежной и безотказной работы. На всех стратегически важных узлах оборудования установлены кнопки аварийного останова. Такие кнопки есть на пульте оператора и на углах машины, а также могут быть расположены в различных точках машины, обеспечивая оптимальное использование специализированных функций. Среди других средств обеспечения безопасности - защитные щитки гусениц, предупреждающие надписи и рисунки, руководство по эксплуатации для оператора и руководство по технике безопасности. Машины компании GOMACO спроектированы таким образом, чтобы оператор имел максимальный обзор выполнения всех операций по укладке дорожного покрытия, при этом рекомендуется выполнение всех мер по обеспечению безопасности эксплуатации данного оборудования.

www.gomaco.com

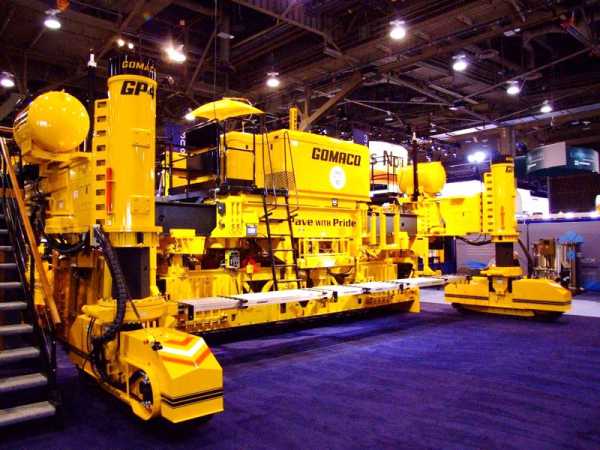

GOMACO GP4 - новая модель бетоноукладчика со скользящей формой - Gomaco - Мир Бетона - World of Concrete - Бетоноукладчик - GOMACO GP4

На выставке Мир Бетона (World of Concrete) 2016 компания GOMACO с большим успехом представила инновационный бетоноукладчик со скользящей формой GP3 с возможностью укладки дорожного покрытия шириной до 30 футов (9.1 м). Эта машина была первой из совершенно новой линейки бетоноукладчиков GOMACO с технологиями следующего поколения, поэтому она быстро завоевала уважение профессионалов в своей сфере.

В этом году на выставке CONEXPO-CON/AGG 2017 компания представила следующий бетоноукладчик GOMACO GP4 с возможностью укладки дорожного покрытия шириной до 40 футов (12.2 м). В данной модели применены все новейшие технологии GOMACO, в том числе «интеллектуальная» телескопируемая рама, система «интеллектуальных» поворотных тяг, сверхточная технология управления курсом и другие.

На стенде компании в центре внимания были новые и эксклюзивные технологии GOMACO, в том числе и новый бетоноукладчик со скользящей формой GP4. Он имеет роликовую раму с «интеллектуальными» цилиндрами и телескопированием в обе стороны для её точного уширения, а также автоматические параметры ширины для лёгкой и точной настройки курса.

Модульная роликовая рама раздвигается до 7 футов (2.1 м) с каждой стороны, таким образом, максимальная длина рамы составляет 14 футов (4.3 м). Бетоноукладчик GP4 оборудован системой «интеллектуальных» поворотных тяг для позиционирования опорных стоек, а также «интеллектуальной» системой управления гусеничными тележками.

Сверхточная установка курса, работающая совместно с системой управления G+®, позволяет G+ точно знать место расположения и позицию каждой из гусениц. Бетоноукладчик GP4 удобен в транспортировке. Оператор всего лишь переводит машину в режим транспортировки, перемещая в соответствующую позицию опорные стойки при помощи полноповоротных гусениц и редукторов на поворотных рукоятях. Система G+ автоматически переключается в режим транспортировки (“Transport”) для полного контроля процессов, когда в это положение переведены опорные стойки.

Система G+ Connect позволяет с лёгкостью сопрягать с бетоноукладчиком GOMACO «интеллектуальные» аксессуары и системы нивелирования. Просто подключите 3D-систему нивелирования, систему погружения стержней IDBI, систему вставки стержней в продольные швы (TBI), устройство изменения поперечного профиля (PTA), устройство для определения степени гладкости поверхности (GSI®) GOMACO и другие к бетоноукладчику GP4. С ним также можно сопрягать всю новейшую телематику и систему удалённой диагностики.

Удалённая диагностика GOMACO (GRD)
уже некоторое время используется на объектах. GRD – это нечто гораздо большее, чем просто телематика, позволяющая владельцу техники видеть как, когда и где используется его оборудование. Это очень мощное дополнение к существующим сервисным возможностям GOMACO. Такая система позволяет техническим специалистам проводить диагностическую оценку машины GOMACO, которая находится в ремонтной мастерской или на строительном объекте владельца, из головного офиса в Айда Гроув, штат Айова, США. Система GRD может отправлять настройки G+, историю настроек и неисправностей для мгновенной и полной диагностики. Кроме того, она позволяет обновлять программное обеспечение, управлять парком машин, следить за сервисными индикаторами и многим другим.


www.gomaco.ru 30 май 2017 06:38 | автор: Gomaco | просмотров: 3909 |

www.stroyteh.ru

Новый бордюроукладчик Gomaco 4400 - Gomaco 4400 - Gomaco - 4400 - Бордюроукладчик - Бетоноукладчик

Новый бордюроукладчик Gomaco 4400 будет впервые представлен на выставке CONEEXPO-CON//AGG 2011 c 22 по 26 марта в Лас Вегасе. Gomaco 4400 имеет совершенно новый дизайн конструкции, которая имеет возможность правосторонней и левосторонней укладки бетона. Новый пульт управления Glide может перемещаться из одной стороны машины в другую, обеспечивая превосходную видимость и максимальное удобство в управлении. На машине установлена собственная система управления Gomaco G+, которая проста в эксплуатации и может работать на нескольких языках.

Дизайн 4400 сконструирован таким образом, чтобы машина имела возможность правосторонней и левосторонней укладки, с симметричным рулевым управлением и минимальными изменениями настроек при переключении профиля из стороны в сторону. На машине установлена новая система Hook-and-Go, которая позволяет быстро устанавливать опалубки высотой до 1 м с любой стороны машины. Сама опалубка для барьеров сконструирована для надлежащей вибрации и консолидации материала, выполнена из эксклюзивной нержавеющей стали, и обеспечивает превосходную укладку.

Бетоноукладчик оборудован новым шнеком серии 4400, который специально сконструирован для транспортировки бетонной смеси. Шнек диаметром 406 мм имеет полиуретановые прокладки для дополнительной защиты. Шнек можно устанавливать с обеих стороны машины.


На машине 4400 установлен дизельный двигатель Cummins QSB3. 3,99 л.с. Tier 3. Двигатель оптимизирован для экономного потребления топлива, машина может непрерывно работать в течение 18 часов. Система охлаждения сконструирована для уменьшения уровня шума и обеспечивает самую тихую работу в промышленности. Система управления G+ координирует скорость гидравлического вентилятора с двигателем и регулирует температуру гидравлического масла.

Уникальная U-образная платформа оператора с виброизоляцией гарантирует отличный комфорт и обеспечивает обзор на все 360 градусов. U-образная платформа и перемещающаяся панель управления позволяют производить заливку с левой и правой стороны. Безопасность – самая важная особенность продукции Gomaco. На модели 4400 гусеницы оборудованы защитой и имеется система аварийной остановки, чтобы все, кто работает вокруг машины, находились в безопасности.

28 янв 2011 10:16 | автор: newsrelay | просмотров: 8878 |

www.stroyteh.ru

Интеллектуальный бетоноукладчик GOMACO GP3 на Bauma-2016 - Gomaco - Bauma-2016 - Bauma - баума - GOMACO GP3 Smart Paver - GOMACO GP3 - бетоноукладчик

На выставке Bauma-2016 GOMACO представит новую бетоноукладочную машину GP3 с функцией укладки бетона шириной до 9,14 м. Бетоноукладчик с функцией двойного телескопирования GP3 – первый бетоноукладчик, начинающий новую линейку машин следующего поколения. Данный бетоноукладчик включает функции: Smart Frame Widening (интеллектуального увеличения ширины рамы), Smart Leg Positioning (интеллектуального позиционирования опорных ног) и Smart Steering (интеллектуального контроля руления) всех движителей. Все управляется эксклюзивной цифровой контрольной системой GOMACO-exclusive G+®, что делает GP3 самым интеллектуальным бетоноукладчиком в мире. Экспозиция GOMACO находится на стенде 1210/3 на открытой площадке Munich Trade Fair Center в Мюнхене, Германия с 11 по 17 апреля 2016 года.

Новый бетоноукладчик GOMACO GP3 Smart Paver спроектирован с функцией легкого многократного изменения ширины. Рама бетоноукладчика обладает возможностью двойного телескопирования до 2, 13 метра с каждой стороны, общая возможность автоматического раздвижения рамы до 4, 26 метра. Двойные параллельные гидравлически выдвигающиеся части рамы машины в фронтальной и задней части главной рамы позволяют легко производить двойное телескопирование. Смарт цилиндры гидравлической системы позволяют производить точное расширение с автоматическим взаимодействием с управлением движения. Т – образная несущая балка инкорпорирована в структуру телескопирующейся рамы.

GP3’s Smart Leg Positioning – интеллектуальное позиционирование опорных ног машины включает в себя управляемые гидравлически поворачиваемые оборудованные датчиками движители на каждой из четырех опорных ног бетоноукладчика. Smart Pivots – интеллектуальная система поворота движителей опорных ног, работая с датчиками поворота движителей, предоставляет информацию в G+ контролирующую систему о угле поворота гусениц движителей, что позволяет точно удерживать направление движения движителей согласно операционных команд направления движения. Оборудованные датчиками гидравлические приводы движителей расположены на каждой опорной ноге, что позволяет вести высокоточное управление направлением движения. Smart Track Rotation - интеллектуальный поворот движителя обеспечивает контрольную систему G+ control system точной информацией о расположении и направлении гусеничного движителя, что позволяет бетоноукладчику GP3 с использованием Smart Leg Positioning интеллектуальной системой позиционирования опорных ног и Smart Track Rotation интеллектуальной системой поворота движителей легко входить в радиусы поворотов, работая с G+ и автоматически контролируя направление, скорость во время прохождения радиусов.

Новый бетоноукладчик спроектирован для облегчения транспортировки с объекта на объект. Бетоноукладчик легко переводится в Transport Mode транспортную позицию с использованием функции полностью управляемых движителей опорных ног. После полного перевода ног в транспортное положение, система G+ travel переключается в положение «Транспортировка» для обеспечения полного контроля. Машина оборудована задвигающейся консолью управления оператора машины, что позволяет уменьшить транспортную ширину машины. Минимальная транспортная ширина машины 2, 59 метра, минимальная транспортная длина машины 10, 15 метра.

Бетоноукладчик GP3 спроектирован с учетом облегчения работы оператора с системой G+ и комфортабельным обзором всей рабочей площади. Управление вибраторами расположено удобно на платформе оператора для легкого доступа к управлению и наблюдения за работой. Контрольная система G+ позволяет оптимизировать работу машины с целью уменьшения шума, распределения нагрузок в гидравлической системе для максимизации производительности и экономии топлива. На бетоноукладчике установлена изолированная платформа оператора, которая снижает передачу вибраций и шума для более комфортной работы оператора во время долгих часов укладки бетона. Многопозиционные безопасные поворачиваемые на разный градус лестницы позволяют оператору иметь легкий доступ к платформе управления. Для прохождения бетоноукладчиком узких проходов лестницы могут быть вертикально закреплены с плотным прилеганием к платформе бетоноукладчика.

G+ Connect позволяет легко интегрировать все необходимые приложения и системы 3Д позиционирования с легким прочтением интерфейса. Просто соедините 3Д (бесструнную) систему задания отметок, систему погружения стержней IDBI, систему вставки стержней продольных швов TBI, распределитель мощностей PTA, индикатор точности соблюдения отметок, ровности поверхности свежеуложенного бетона с функцией коррекции в режиме работы во время укладки GOMACO Smoothness Indicator (GSI®) и другое к бетоноукладчику GP3. GP3 также оборудован новейшими функциями удаленного доступа и диагностики.

Полностью обновленный 3300 с двигателем Евро 4 для укладки бордюров и водостока, опалубкой расположенной как с правой, так и с левой стороны, будет представлен на стенде GOMACO. GOMACO 4400, машина для укладки барьера как с правой, так и с левой стороны, и машина GT-3600 также будут представлены на стенде. Коммандер 3 в комплектации три ноги будет демонстрировать свою многофункциональную платформу с представлением опалубки для укладки поверхности с канальцами. GOMACO «маленький» Curb Cadet, бордюрная машина, будет завершать представленную на стенде Баумы 2016 линейку машин GOMACO. Дополнительно к бетоноукладочному оборудованию, на стенде будет представлен GOMACO Smoothness Indicator (GSI®) как инструмент мониторинга точности соблюдения отметок и ровности поверхности в режиме укладки.

Корпорация GOMACO (www.gomaco.com) мировой лидер в производстве оборудования для укладки бетона с головным офисом в Ida Grove, Iowa. Оборудование корпорации GOMACO используется при строительстве дорог, улиц, взлетно-посадочных полос, бордюров, водостоков, дорожек, разделительных барьеров безопасности, парапетов мостов, ирригационных каналов. Дополнительное оборудование включает в себя: триммеры, распределители бетона, машины для нанесения текстурного и защитного покрытия. Корпорация также предлагает машины финишеры для наклонных поверхностей и мостов. GOMACO консультирует своих клиентов по уникальным, сложным, большим проектам укладки бетона. Оборудование GOMACO предлагается через широкую международную сеть дистрибьютеров с предоставлением всего спектра услуг по месту в т.ч. запчасти, сервисная, экспертная поддержка.


www.gomaco.ru

www.stroyteh.ru

GOMACO GP-2600 - Бетоноукладчики (GOMACO GP-2600 - GP-2600 - Бетоноукладчик GOMACO GP-2600 - Бетоноукладчик GP-2600 - ГОМАКО GP-2600) - Технические характеристики GOMACO GP-2600 - Габаритные размеры GOMACO GP-2600 - Двигатель GOMACO GP-2600

Документ энциклопедии Стройтех, Категория: Бетоноукладчики

  • Производитель:GOMACO

Технические характеристики GOMACO GP-2600

  • Эксплуатационная масса:39 917,00 кг
  • Эксплуатационная мощность:171,60 кВт
  • Скорость:-

Габаритные размеры GOMACO GP-2600

  • Длина:10 670,00 мм
  • Ширина:2 950,00 мм
  • Высота:2 970,00-3 100,00 мм

Двигатель GOMACO GP-2600

Эксплуатационные характеристики GOMACO GP-2600

  • Толщина укладки покрытия:-
  • Ширина укладки покрытия:3 660,00-5 640,00 мм
  • Тип движителя:Гусеничный
  • Длина гусеничного следа:2 410,00 мм
  • Ширина гусеничного башмака:400,00 мм
  • Скорость укладки покрытия:16,09 м/мин





GOMACO GP-2600
|
GP-2600
|
Бетоноукладчик GOMACO GP-2600
|
Бетоноукладчик GP-2600
|
ГОМАКО GP-2600






Энциклопедия СтройТех является открытой справочно-информационной системой.
Любой посетитель может свободно просматривать, копировать и изменять документы.
Информация предоставляется «как есть» и не может гарантировать правильность приведённых в ней данных.

• Увидели неточность - смело вносите свои правки.
• Не нашли нужного документа - добавление займет пару минут.

Команда Стройтех открыта для всего нового и улучшения старого - форма отправки предложений.
