Бетононасос ручной: технология изготовления по шагам, принцип работы

Содержание

Бетононасосы от компании Стройпарк в СПБ

\ \

Бетононасос (стационарный)

Бетононасосы используются для приемки и транспортировки свежеприготовленной бетонной смеси. Услуги бетононасоса необходимы, чтобы переместить смесь от бетонотранспортных средств к месту укладки, подавая ее в горизонтальном или вертикальном направлении.

Виды бетононасосов

Установки для перекачки бетона могут быть как стационарными, так и мобильными (в том числе мини-бетононасосы и бетононасосы автомобильные). Стационарный бетононасос (цена его выше, чем у мобильного) — более мощный, но не имеет стрелы для подачи смеси. Из-за достаточно высокой стоимости стационарный бетононасос купить — достаточно накладно, поэтому широко распространена аренда бетононасоса стационарного.

Кроме этого, насосы могут поршневыми и вакуумными.

В первых бетон продавливается сквозь систему с помощью двух поршней, а во вторых — путем создания вакуума среды в приемном лотке.

Оснастка

Современные бетононасосы оснащаются электронными блоками, обеспечивающими контроль процесса работы и программирующими ее режимы. Такие запчасти для бетононасов — дорогие, поэтому желательно сразу приобретать оборудование известного производителя. Рабочая зона и сам бетононасос освещаются, а также работает автономная система промывки.
На бетононасосе может быть установлена звуковая сигнализация и предусмотрена возможность регуляции зазоров бетоно-распределительного узла и комплектации бетонораздаточными стрелами. Очень часто в комплекте идет порядка 80 метров бетонопровода. Дизельные двигатели бетононасосов ведущих мировых производителей соответствуют экологическим стандартам ЕВРО-4.

Бетононасосы, продажа которых организована компанией «Стройпарк», надежны в работе, имеют гарантии производителей. Купить бетононасос, цена которого вас порадует — очень легко.

Надо всего лишь оформить заказ на нашем сайте.

все для работы с бетоном. +7 423 200-22-86

Компания «БетононасосС» специализируется на поставке техники и оборудования для работы с бетоном. Основное внимание уделено следующим направлениям:

  • Бетонные заводы;
  • Стационарные бетононасосы;
  • Автобетононасосы;
  • Бетонораздающие стрелы;
  • Запчасти для бетононасосов;
  • Инструменты для работы с бетоном (отъбойные молотки, виброрейки,шлифовальные машины, нарезчики швов, глубинные вибраторы).

Расскажем подробнее, что именно может компания «БетононасосС»



Бетонные завод

Мы имеем опыт поставки в Россию бетонных заводов китайского производства. Нами были поставлены и смонтированы несколько бетонных заводов, на территории Дальнего Востока России. Сейчас мы предлагаем бетонные заводы следующей производительностью 50, 75, 100, 150 и 200 кубических метров в час.

В разным количеством силосов, для разных фракций. Так же хочется отметить, что мы можем поставить бетонный завод для большинства технологических площадок, главное, знать ее характеристики и Ваши пожелания к заводу

Стационарные бетононасосы

Поставляем стационарные бетононасосы Корейских и Китайских производителей, таких как Everdigm, Zoomlion, TrueMax и LuiGong. Эти производители известны не только в России но и широко за ее пределами. Все стационарные бетонные насосы имеют поршневой тип, разделяются по типу двигателя (электрический или дизельный) и мощности (от 15 до 90 кубических метров в час). Стационарные насосы, комплектуются бетоноводом и бетонораздающей стрелой для раздачи бетона непосредственно на объекте.

Автобетононасосы

Автобетононасосы позволяют без долгого монтажа бетоновода приступить к прокачке бетона к месту назначения, они мобильны, оперативны и удобны в виду наличия стрелы.  Хотя их так же можно использовать, как стационарный бетононасос. Наша компания «БетононасосС» предлагает  Вам автобетононасосы известных корейских производителей со стоянок во Владивостоке, так и под заказ и Ю.Кореи.

Бетонораспределительная стрела

Бетонораспределительные стрелы используются на строительных объектах зачастую вместе со стационарными  бетононасосами. Чаще всего это монолитные многоэтажные дома. Бетонораспределительная стрела используется «как гибкий» бетоновод позволяющий достать до нужного места заливки бетона. Стрелы бывают 12, 15  и 18 метров в радиусе действия. Возвышаются на 5 метров. Сама конструкция проста. Это башня и стрела, в конце которой находится концевой резиновый шланг.

Бетононасос Putzmeister P 715 – Компактный прицепной насос для подачи мелкозернистого бетона с S-образным шибером

Описание

Компактный, легкий и мощный прицепной насос для подачи смесей с ангидридом, цементом и цементитом, жидких растворов для устройства стяжек, а также мелкозернистого бетона с фракцией до 16 мм. Идеален для торкретирования бетона, прессования раствора и бетонирования с фракцией до 16 мм.

S-образный шибер с автоматической степенью уплот- нения позволяет нагнетать в насосе давление до 68 бар и сохранять герметичность даже при работе со шламом и водой. Автоматическое кольцо S-образного шибера самостоятельно компенсирует износ.

Технические характеристики

Модель P 715TD P 715SD P 715TE P 715SE
Тип машины прицепной насос стационарный насос прицепной насос стационарный насос
Насос 2 – цилиндровый поршневой насос с гидравлическим приводом
Объем подачи теор. * 4 – 17,4 м3/ ч 4 – 18,2 м3/ ч
Давление подачи * 68 бар
Диаметр цилиндра 150 мм
Диаметр плунжера 700 мм
Мин. ход 27
Диаметр приводного цилиндра 80/ 45 мм
Приводной двигатель 3-цил. дизельный двигатель Deutz F3M 2011, 34,5 кВт
электродвигатель 30 кВт, 400 В, 50 Гц
Объем бункера TS 323 (250 л/280 л с резиновой накладкой воротникового типа)
Ходовая часть T-образная ходовая часть 1 900 кг, с тормозной системой полозья с захватом для автопогрузчика T-образная ходовая часть 1 900 кг с тормозной системой полозья с захватом для автопогрузчика
Вес 1 850 кг 1 700 кг 1 800 кг 1 650 кг
Длина 4 200 мм 3 067 мм 4 200 мм 3 067 мм
Ширина 1 510 мм 1 393 мм 1 510 мм 1 395 мм
Высота 1 600 мм 1 395 мм 1 600 мм 1 395 мм
Высота загрузки
1 180 мм 973 мм 1 180 мм 973 мм
Макс. фракция 16 мм
Напорный патрубок SK 4,5″
Артикул 111 591.010 111 591.080 111 591.060 111 591.070

* – с уровня земли

Особенности

  • дизельный и электрогидравлический привод в сталь- ной раме
  • буксирная проушина DIN (грузовые автомобили) с инерционным тормозом и максимальной допустимой скоростью до 80 км/ ч или с полозьями в стационарной версии
  • пластиковый капот и ручка TARGA
  • бункер для бетона со смесителем и резиновой насадкой воротникового типа
  • откидная защитная решетка 30 мм с вибратором 1В
  • гидравлический выключатель аварийного останова смесителя
  • донный клапан для слива раствора и очистки
  • откидная насадка бункера
  • 2-цилиндровый поршневой насос с подающими цилиндрами с твердым хромированием и расположенным между приводными и подающими цилиндрами резервуаром для воды для очистки поршней и охлаждения тяг
  • замена поршней возможна через резервуар для воды
  • гидравлический привод насоса и S-образного шибера
  • бесступенчатая ручная регулировка объема подачи насоса
  • наружный орган переключения макс. давления насоса на 40 или 68 бар.
  • центральная смазочная полоса на бункере


Простота управления. Все наглядно и доступно.
Просто откинуть воронку в сторону, и доступ к смесителю открыт,  что позволяет удобно проводить любые работы.
Обеспечен очень удобный доступ ко всем точкам технического и сервисного обслуживания, например,  для проверки уровня масла.

Стандартная комплектация

Поршневой насос, патрубок очистки 4,5″ SK, продольно-свертная муфта с уплотнением, дополнительное оснащение для очистки и инструмент, защитная каска (желтый цвет), руководство по эксплуатации, список запчастей и вибратор.

Другая информация из этого раздела:

Пневматические бетононасосы PX 660, PX 800

Бетононасос ПНЕУМИКС®  РХ 660 (800) производится с применением новейших технических знаний и правил безопасности. Его обслуживание является простым, логичным и безопасным. Установка оснащена защитой от перегрузки, а также короткого замыкания в электроразводке. Напорный резервуар располагает всеми элементами безопасности отвечающим стандартов для напорных резервуаров.

Бетононасос предназначен для производства и подачи жестких и полужестких бетонных смесей и жароупорных бетонов. Он применяется в металлургии, в производстве сырого железа, для бетонирования выпусков и желобов, в производстве стали для бетонирования сталелитейных ковшей, люков и т.п.. Бетононасос можно также применять в строительстве, для бетонирования фундаментов строек, полов и размерных бетонных площадок. Производительность бетономешалки и подачи смеси в среднем около 10 м3/ч. Для того, чтобы облегчить бетонирование люков и/или желобов, у бетононасоса вспомогательное поворотоспособное плечо, уровень которого можно устанавливать при помощи ручной лебедки.



Технические характеристики:

Ед. изм.

Модель РХ 660

Модель РХ 800

Объем напорного резервуара

л

660

800

Производительность

м3/час

10

12

Дальность подачи смеси:

– по горизонтали

– по вертикали

м



100

40



100

40

Мощность электродвигателя

кВт

22

30

Габаритные размеры:

– длина

– ширина

– высота

мм



2880

1400

1850



3080

1400

1850

Вес

кг

1740

1940

Как работает бетононасос 👑 Принцип работы

Основное назначение установки – подать бетонное тесто по трубам к месту укладки. Обеспечивается непрерывное поступление массы при заливке больших площадей. Это технологичнее, чем выгрузка бетона в бадью с последующей ручной укладкой. Первыми идею опробовали немецкие инженеры Гисе и Гелле. Они организовали непрерывную подачу от узла замеса на расстояние 120, высоту 38 метров в 1927 году. Первый бетононасос на колесном шасси был создан компанией Putzmeister только в 1968 году.

Предназначение, принцип работы бетононасоса

Проходящая через насос бетонная смесь имеет выверенный состав. Размер компонентов подбирается с учетом особенностей перекачивающего агрегата, Для лучшего скольжения в замес добавляется пластификатор. Смесь подается по трубам диаметром 6 -12 см, поэтому фракционный состав не превышает 2-4 см в сечения. Для легкой перекачки размер зерен должен быть в 3 раза меньше сечения бетоновода.

Бетононагнетатель включает:

  • монтажную раму, для закрепления оборудования:
  • загрузочный бункер с мешалкой непрерывного действия
  • главный двигатель;
  • узел нагнетания массы к точке отбора;
  • бетоноотводное устройство – рукав, колено, замок с резиновым уплотнителем, линию промывки.

Система сложная, с гидравликой, регулирующими клапанами, приборами контроля. Применяют насосы разного типа.

Станции бывают стационарными, на прицепном колесном шасси, автобетононасосы и пневмонагнетатели. Бетононасос стационарный входит в технологическую линию ЖБИ по изготовлению литых прямых и фасонных изделий.

Мобильный бетононагнетатель, установленный непосредственно на строительной площадке используют для заливки:

  • плитных фундаментов;
  • монолитных стен;
  • мостов и плотин;
  • подача раствора или бетона для заливки межэтажных перекрытий при монументальном строительстве.

Строительная смесь с РБУ доставляется миксерами, выгружается в бункер автобетононасоса на колесном шасси.

Пневмонагнетатель – подача готовой или смешанной в бункере смеси по путепроводу под давлением компрессора. Подходит для перекачки полусухих смесей.

В бетононасосе нет линии всасывания, только нагнетание. Подобный принцип действия характерен для поршневых, роторных или шнековых механизмов.

Поршневые системы

Изначально бетононасосы строились как одноцилиндровые поршневые агрегаты, приводимые в движение кривошипно-шатунным механизмом. Движущийся по гильзе поршень захватывал и выталкивал порцию цементной пульпы в трубу. При этом поток на выходе пульсировал, удерживать бетоновод было сложно. Первые установки Putzmeister имели длину цилиндров до 3 метров, внутренний диаметр камеры 23 см, производительность до 125 м3/час.

Современный поршневой бетононасос представляет сложную систему с электронным управлением процессом. Два и более поршня работают в противорежиме, уменьшая пульсацию массы на выходе из трубы. Двигаются поршни за счет гидравлического привода от электрического двигателя или дизельного мотора. Процесс подачи бетона регулируется шиберами, установленными на линии нагнетания и выходе из бункера.

Принцип работы поршневой системы:
  1. Бункер с перемешивающим устройством соединяется с цилиндром поршня. Между ними установлен отсекающий шибер.
  2. Поршень отходит об бункера (обратный ход), в гильзе вакуум. Шибер открывается, пустота заполняется, происходит захват массы.
  3. Поршень на наибольшем отдалении – шибер бункера закрывается, заслонка на трубе нагнетания открывается.
  4. Прямым ходом поршень выталкивает массу в трубу.

Второй поршень работает в противофазе, уменьшая пульсацию бетоновода.

Бетонная масса не должна расслаиваться или находиться в бункере длительное время – снизится прочность бетона. Поэтому в бункере работает мешалка. Смесь подвозится, исходя из расхода. Если рабочие успевают уложить 5 кубов за час, значит столько должно поступать бетона в бункер.

Современный поршневой бетононасос в технической литературе часто называют гидравлическим. В насосе приводные, подающие и переключающие цилиндры работают от гидравлики. Масло в системе регулируется распределителем. Система управляется электроникой.

Достоинствами поршневого бетононагнетателя считают подачу массы с большим напором, обслуживание строительства высотных зданий и подачу на большие расстояния. Высокая производительность установок обеспечивает их востребованность.

К недостаткам системы относят:
  • сложность оборудования;
  • наличие дополнительного насоса давления;
  • интенсивный абразивный износ гнезда посадки шиберов;
  • неравномерность подачи раствора, приводящая к пульсации трубы.

Несмотря на недостатки, 75 % бетононасосов в мире используют принцип работы поршневой системы.

Беспоршневые роторные системы

Роторные и шнековые установки относятся к механическим. У них нет шиберов, бетононагнетатель приводится в движение электродвигателем. Оборудование рассчитано на разную производительность. Шнековый насос работает как мясорубка, отбирая раствор из бункера и направляя в бетонопровод. Агрегат характеризует невысокий расход, прокачивание полусухой смеси без пробок, с возможным реверсным ходом.

Роторный бетононасос устроен намного проще поршневого. Оборудование менее шумное, подача раствора равномерная, без пульсации. Разработка роторного двигателя завершилась в 1957 году.

Установка включает:
  • Монтажную раму или шасси.
  • Силовой привод.
  • Загрузочный бункер с мешалкой или принимающий рукав от миксера.
  • Роторную напорную камеру.
  • Бетоновод.

Ротор в переводе означает трехгранный вал. На нем закреплены обрезиненные, толкающие ролики. Они динамично обжимают армированный резиновый рукав сечением 125 мм с бетонной массой. Труба проходит сквозь корпус насоса. Ротор катается по рукаву при помощи пары: зубчатое колесо – неподвижная шестерня. Смесь в шланге передвигается за счет ее выдавливания обжимом.

Роторный бетоносмеситель используют как мобильный, с доставкой на строительную площадку. Этим типом оборудования комплектуют автобетононасосы. Стоимость агрегатов значительно ниже поршневых.

Недостатками оборудования считают:
  • Быстрый износ части ботонопровода, находящегося внутри камеры. Вставка относится к расходникам, разработан алгоритм быстрой замены.
  • Не работает на массе с инертными включениями больше 10 мм сечением.
  • При непрерывной работе перегревается, работа останавливается на 3-4 часа.

Система простая, компактная, невысокой производительности, но с возможностью перекачки тяжелой густой строительной смеси. Насос плавно подает содержимое бункера под небольшим напором. В некоторых случаях это важно для целостности опалубки или при малых ячейках армирующей сетки. Производительность установки 60-80 м3 в смену.

Классификация бетононасосов по мобильности

Бетононагнетатель представляет систему, предназначенную для перемещения раствора под давлением к месту применения. Характер производства диктует, какой тип станций перекачки бетона использовать.

На заводе ЖБИ установка вмонтирована в технологическую линию, стационарна. На строительную площадку ее доставляют транспортом и оставляют на время производства работ. Для одноразовой заливки больших объемов используют автобетононасос. Нужен малый объем раствора – можно заказать миниустановку или арендовать специальные аппараты.

Автомобильное оборудование

Неограниченная мобильность установки подачи бетона возможна, если оборудование скомпоновано на базе шасси грузового автомобиля. В таких установках главное – надежность и простота в обслуживании. Предпочтения отдают роторным бетононасосам. В них не образуется воздушных пробок.

Распределительная стрела в форме секционной складной трубы общей длиной 10-100 метров с гибким шлангом- хоботом позволяет подать продукт на нужное удаление и высоту. Линейные автобетононасосы (АБН) оснащают гибкими шлангами создающими телескопическую трубу.

Автобетононасос может работать в отдаленных районах, перемещаться в любой район строительной площадки при соблюдении требований СНиП 12-04-2002, 12-03-2001 по безопасной работе ГПМ и соблюдению ППБ.

Применение АБН оправданно, когда объем работ невелик, объекты расположены на площадке с удалением. Мобильные бетононасосы обслуживают объекты, не подключенные к энергосетям. Техника используется для укладки бетона на дорогах, при возведении мостов и эстакад. Оборудование применяют в работах по заливке плитного фундамента и подачи бетона для возведения зданий небольшой этажности.

Преимущества АБС:
  • возможность подачи строительной смеси на высоту 70 или расстояние 200 метров;
  • маневренность и компактность станции;
  • производительность установки до 90 м3/час;
  • возможность подавать смесь в разные горизонты, насколько позволяет вылет стрелы;
  • энергетическая независимость.
Недостатки:
  • высокая стоимость оборудования или его аренды;
  • препятствия в зоне перемещения стрелы мешают, создают опасность.
  • требуется свободное место для разворота или маневра.

Прошло чуть более полувека с создания первого бетононасоса на автомобильном шасси. Сегодня техника представлена отечественными и зарубежными производителями в широком ассортименте.

Автомобильные бетононасосы выбирают, руководствуясь сравнением характеристик, представленных в паспорте:

  • Определяющий показатель – тип насоса, расход и напор на линии нагнетания.
  • Объем двигателя и расход горючего.
  • Грузоподъемность шасси.
  • Размер стрелы.

В России 95 % АБН на колесном шасси представлены зарубежными производителями. Туймазинский завод автобетоновозов ставит на шасси КамАЗов агрегаты производства немецкой компании Liebherr, создавая модель TZA- Liebherr. Цена установки дешевле, спрос выше. В Набережных Челнах завод «Колуман Рус», (российско- турецкое производство) ведет сборку автобетононасосов, применяя шасси Mercedes, корейскую надстройку JUNLIN с гидравлическим насосом Rexroht hydromatik. Разработано 5 моделей в средней ценовой категории, рассчитанных на разную производительность.

Продаются по умеренной цене бетононасосы на колесном шасси KCP, Kyunwon, Dongyang южнокорейских компаний. Китайские производители, поглотив немецкие компании, поставляют их продукцию под брендами Zoomloin, Sany. Пользуются спросом итальянские колесные бетононасосы компаний CIFA, Mecbo.

Стационарные бетононасосы

Оборудование по перекачке бетона к месту закладки делят на мобильное и стационарное. Если техника собрана на колесном или гусеничном шасси, движется к месту работ своим ходом, установка мобильная.

Большая часть бетононагнетателей устанавливается на раму или прицеп. Установки доставляются тягачами к месту применения или входят в технологическую линию ЖБИ. Их устанавливают в зоне, удобной для подъезда миксера и обслуживания бетоноводов.

Если строительная площадка подключена к энергоносителям, есть источник водоснабжения, стационарный бетононасос выгоднее мобильного. В сборке используется мощная поршневая станция, позволяющая обслуживать строительство с высоким расходом бетонной смеси. Бетононагнетатель подает раствор на расстояние до 300 и высоту до 100 метров.

Достоинства станции перекрывают неудобства, связанные с отсутствием мобильности и риском случайно повредить проложенные шланги.

Станция собрана компактно, насос помещается рядом с основанием стрелы и приемным бункером. Стрела в виде металлической трубы на шарнирной стойке разворачивается по горизонтали. К ней крепится бетоновод длиной 4-8 м с резиновым наконечником. Трубы можно наращивать, но резиновый наконечник должен завершать конструкцию. Шланг под напором невозможно удерживать и направлять, поэтому он крепится к опоре специальными хомутами.

Требования для обеспечения бесперебойной работы бетононасоса:

  • Перед запуском агрегата бункер должен быть заряжен специальной пусковой смесью, которая промазывает все поверхности для лучшего скольжения.
  • Необходима ровная площадка для выставления опор, наличие источника воды и места для слива отработки.
  • Место выгрузки может находиться выше или ниже района заливки.
  • Важно, чтобы при заливке в бетоне не получилось воздушных пузырей. Применяются глубинные вибраторы или выполняется послойная заливка.
  • Пока не выработается масса из бункера, насос должен работать без перерыва, чтобы внутри системы не образовались пробки.
  • Бетон подается под напором, требуется дополнительное укрепление арматурной сетки.

Гибкая труба позволяет подать раствор сверху вниз и снизу вверх. Проложить бетоновод можно по земле, поднять его краном на высоту или заливать нижний котлован по трапу. Протянуть гибкую трубу быстрее, чем установить ленточный транспортер к точке обслуживания.

Специальные бетононасосы

Бетононасосы на колесном шасси в комплектации миксерами представляют гибридную технику, предназначенную для транспортировки и заливки бетона в подготовленную опалубку. Такая техника сложнее в управлении, дороже, но вполовину снижает трудозатраты и ускоряет заливку. Но использовать ее можно для подачи раствора не выше 30 метров.

Разновидностью АБН служат комплексы Truck-mikser-pulp. Совмещение мощного бетононагнетателя и смесителя позволяет подать пульпу на высоту до 100 метров. Примером такой техники служат мобильные системы АБН Cifa серии Carbotech. Последние звенья сборной трубы выполнены из углепластика. Это облегчает конструкцию и увеличивает надежность стрелы. Другое направление этого же производителя – упрочнение стрелы за счет двустенных стальных труб в агрегатах серии Long Life Pipes.

Мобильные гибридные установки находят применение, когда строительство ведется в отдалении от РБУ. Длинное транспортное плечо укорачивает время, отведенное на укладку раствора. Принцип работы гибридной техники – бетонная масса непрерывно перемешивается, не давая бетону загустеть. Лопасти мешалки подталкивают раствор к заслонке, поршень его выталкивает через клапан на линии нагнетания.

Выгодные условия применения спецтехники:

  • Заказанное количество раствора доставляется за один рейс при малоэтажном строительстве.
  • Бетонирование путепроводов и тоннелей, мостов, дорожное строительство.
  • Когда укладка раствора недоступна на высоте изнутри помещения, нет лесов снаружи.
  • На строительной площадке несколько точек приема, подготовленных к дозированной укладке бетона.

Выбирая тип транспортирования бетонной смеси следует учитывать , стоимость работы гибридной техники выше, чем АБС.

Другой тип специального оборудования – бетононасос, установленный на гусеничные траки. Не станут преградой перемещению лужи, вязкая почва и болотистая местность. Поэтому для буровой техники, в бездорожье и на горных склонах нет альтернативы оборудованию размещенному на гусеничной платформе.

Еще одной разновидностью бетононасосов являются стационарные установки, предназначенные для напыления бетона на стены. Один агрегат в смесителе готовит раствор, перекачивает его в трубу и распыляет в стреле, потоком воздуха от компрессора.

Передвижные мини-станции

Техника, применяемая для укладки бетона сложна и стоит недешево. Чтобы оправдать покупку и выйти на прибыль, она должна работать с максимальной загрузкой. На больших стройках большегрузная производительная АБС себя оправдывает. В малоэтажном строительстве лучше воспользоваться типом оборудования категории мини.

Выбирая оборудование, обратите внимание на технические возможности малогабаритных установок. Самоходные агрегаты обладают высокой маневренностью, что важно для узких улиц районов старой застройки.

Если АБН на платформе КамАЗ требует площадки для разворота 10-12 м2, для малогабаритной техники нужно в 2 раза меньше. Учитывая, что высота конструкции не превышает 6 метров, минитехнику можно установить внутри помещения на закрытой производственной площадке.

Техника многофункциональна, может работать на готовом бетоне, залитом в бункер или готовить в нем строительную смесь из сухих компонентов, если в комплекте предусмотрен миксер.

Для обслуживания АБН требуется 5-6 вспомогательных рабочих, мини станцию обслуживает водитель и рабочий.

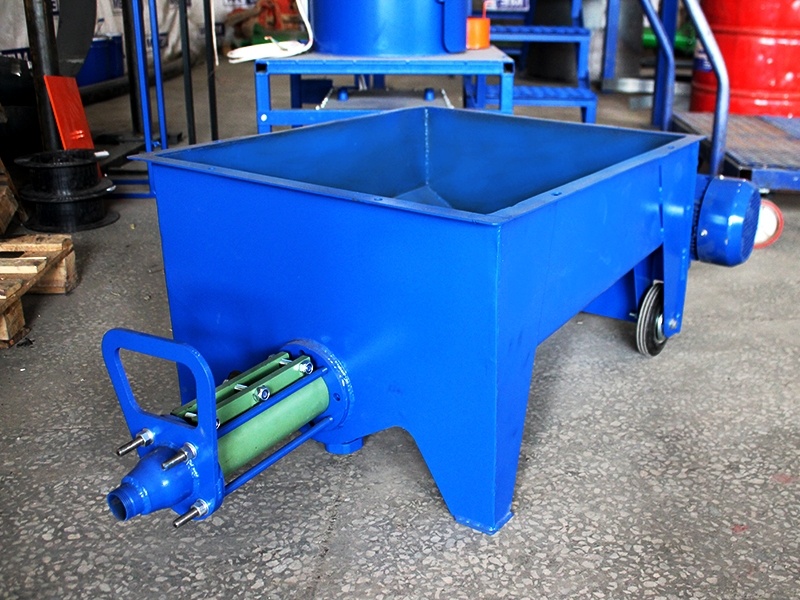

Технические характеристики минибетононасосов:

  • Типы насосов – роторный и поршневой.
  • Стационарные и мобильные станции перекачки пульпы.
  • Двигатель дизельный или электрический.
  • Максимальное расстояние прокачки по горизонтали 150 метров.
  • Максимальная высота закачки 50 метров.
  • варианты производительности 5-62 м3/час.
  • Высокая маневренность.

Зачастую возможностей подобной техники оказывается достаточно для строительства малоэтажных зданий. Есть особенность – все процессы перекачки должны уложиться в 20 минут, после чего требуется промывка лабиринтов под давлением.

Средний вес стационарного агрегата около тонны, его можно доставить на место малотоннажным транспортом. Стоимость аренды или покупки минибетононасоса окупается в течение 6-8 месяцев при условии полной загрузки. Выбирая оборудование, нужно помнить, что поршневой насос в 2 раза производительнее роторного. Однако роторный работает с малой шумностью и прокачивает густую массу без пульсации, равномерно.

Пусковая смесь для бетононасосов

Строителям известно, что даже в движении бетон начинает оседать на стенках и твердеть. Чтоб этого не случилось в лабиринтах агрегата, непреложное правило – запуск оборудования начинается с прокачки пусковой смеси в качестве смазки.

Смесь жидкая, напоминает молочко, готовится из органических полимерных составов и минеральных солей. Состав экологически чистый, повышает скольжение бетона по стенкам, уменьшает абразивный износ. В России на практике используют цементное молочко – сухую смесь, поставляемую с цементного завода в мешках или самодельную, изготовленную на площадке.

Водный раствор в расчетном количестве заливают в бункер, смешивают и включают насос, смазывая весь трубопровод жидкостью. Специалисты считают, специальные составы, в отличие от самодельных, не влияют на качество и консистенцию товарного бетона. Их применение продлевает срок службы шиберов и других контактирующих с бетоном поверхностей.

Рекомендации по выбору бетононасосов

В первую очередь нужно решить, будет техника приобретаться в собственность или аренду. У вас крупная строительная компания, работы по бетонированию – основной технологический процесс – стационарные бетононагнетатели на колесном прицепе – лучшее оборудование. Строительные объекты малоэтажные, разбросанные – вам в помощь АБН.

Для строительства отдельных объектов, невозможности обеспечить постоянную загруженность технике, выгодно взять бетононасос в аренду.

Специализированные магазины реализуют новую и б/у технику от разных производителей. Для вас важно подобрать бетононасос под запрос. АБС стоит дороже – оборудование несъемное, установлено на шасси грузового транспорта.

Важные критерии выбора:

  • тип бетононасоса – поршневой или роторный;
  • мощность силовой установки или двигателя;
  • напор и расстояние прокачки бетонной смеси;
  • производительность по раствору;
  • давление в трубе;
  • производитель.

Уточните, какой допустимый размер гранул производитель заложил в технические характеристики, климатические и другие особенности эксплуатации оборудования.

Брать технику в аренду выгоднее. Если агрегат не подошел, его можно заменить. За обслуживание, управление и устранение неисправностей обычно отвечает арендодатель.

Потенциальные проблемы при работе

Дорогая сложная техника окупает себя только при правильной эксплуатации. Подача бетона к месту укладки под давлением должна быть технически подготовлена. Не зная особенностей процесса можно получить бракованный монолит, который придется выдалбливать.

  1. Труба подачи бетона пульсирует, но ее необходимо направить так, чтобы бетон проходил сквозь сетку, ложился плотно и равномерно – организовать уплотнение массы вибрацией.
  2. Если нет глубинной вибрации, заливку ведут послойно, с уплотнением.
  3. Трудно удержать шланг в руках – его нужно фиксировать нескольким работникам или заказывать агрегат со стрелой.
  4. Сетчатый арматурный каркас дополнительно укрепляют – бетонная масса под давлением может сместить прутья и сетки.
  5. Образовалась пробка в трубе – удалить ее нужно тотчас, пока бетон внутри не начал застывать. Можно включать реверс, чистить вручную.
  6. От момента включения насоса до полной выработки бункера насос должен работать с минимальными перерывами. 15-20 минут простоя приведут к пробкам.
  7. Бункер пустой, бетон закончился, но его ждут. Включать насос каждые 10 минут, чтобы не забить трубы.

После каждого цикла бетонирования станцию отмывают от цементной смеси водой под давлением. Для этого используют любой центробежный насос со шлангом. Работу выполняет подсобный рабочий под контролем машиниста.

Смотрите также


Зачем строителю бетононасос? | ГК Славяне

Смешивать воду, цемент и песок прямо на стройплощадке непрактично, потому что это влияет на качество и замедляет работы. Поэтому готовый раствор привозят к месту заливки в бетоновозах.Далее необходимо организовать подачу раствора в нужное место, при этом сама площадка для заливки может быть расположена на значительной высоте над землей. Бетононасос решает задачу подачи бетонного состава  быстро и экономично.

Из-за отсутствия асфальтовых подъездных путей при возведении постройки может возникнуть проблема подвоза смеси на машине. В этой ситуации есть два варианта – использовать для транспортировки механизированное средство или организовать подачу вручную. Почему лучше заказать бетононасос? Потому, что процесс ручной перевозки совершенно непрактичен:

  • смесь выливают на площадку неподалеку от здания, на воздухе она начинает застывать;
  • рабочие вручную заливают стройматериал в тачки и везут к месту укладки. Это долго и трудоемко;
  • раствор за время перевозки на тачках начинает твердеть раньше времени и охлаждается. Из-за этого в дальнейшем стяжка или шов могут пойти трещинами.

Зато насосная техника для транспортировки бетона свободно проедет по грунтовой дороге и подвезет уже готовую, по всем правилам замешанную смесь.

Чем различаются бетононасосы

Они бывают мобильными (на автомобильном шасси) и стационарными. Для перевозки немобильных насосов используют прицепы. Стационарная техника отличается большей мощностью по сравнению с мобильной — ее применяют для строительства крупных объектов.

По способу подачи строительные насосы для бетона подразделяются не несколько видов:

  • поршневые – раствор выдавливается с помощью одного или двух поршней;
  • вакуумные – выдавливание смеси происходит за счет вакуума в приемном бункере;
  • шиберные – подают раствор через шиберный клапан;
  • шторочные – подающий механизм отделен от бетоновода шторками.

Такую спецтехнику применяют не только при возведении небольших домов и коттеджей, но и при строительстве подземных конструкций и многоэтажных домов. При заказе необходимо учитывать высоту подъема бетона и объем работ. Самые востребованные бетононасосы – с выносом стрелы от 28 до 50 м.

Интересный факт

После аварии на Чернобыльской АЭС требовалось быстро забетонировать саркофаг. Для этого из Европы пригнали самые мощные бетононасосы и установили их на несколько платформ. Чтобы подать смесь к месту заливки, руководители строительных работ использовали коленчатые трубы для монолитного строительства. Так автобетононасосы внесли вклад в ликвидацию последствий радиоактивной аварии и спасли строителей от больших доз радиации.

Надеемся, вашу строительную бригаду ни от чего спасать не нужно. Но если на площадку нужно срочно вызвать бетононасос, телефон для связи с диспетчером + 7 (4012) 76-77-79.

Аренда автобетононасоса, цена на услуги бетононасоса

  • Аренда автобетононасосов


Аренда автобетононасоса или заливка вручную?

Сегодня вместо ручного труда выгоднее использовать бетононасос аренда которого в итоге окупается многократной экономией времени и средств.

  1. Бетононасос полностью решает вопрос оперативной подачи бетона в труднодоступные места и на большую высоту. Бетононасос сокращает время выполнения работ во много раз.

  2. Бетононасос устраняет проблемы, связанные с «капризным» характером материала — смесь не успевает затвердеть, как это бывает при ручной укладке, снижается риск потерь бетона, соответственно, уменьшается итоговая стоимость работ.

  3. Бетононасос дает возможность быстро и равномерно заливать масштабные объекты, такие как объемные фундаменты, высокие сваи, полы, перекрытия и др.

Что важно знать при аренде

Автобетононасос имеет 2 основных характеристики — длину стрелы и производительность.
Компания  ООО «Высота» предоставляет услуги бетононасосов в Нижегородской области с длиной стрелы в диапазоне 24 — 52 м.
  • Длина стрелы отражает расстояние, на которое автобетононасос подает смесь по вертикали. Заказать автобетононасос можно вместе с дополнительным оборудованием – трассой, состоящей из труб, шлангов и рукавов для бетононасосов. Трасса увеличивает дальность подачи бетона и позволяет перекачивать смесь по горизонтали на расстояния, в несколько раз превышающие длину стрелы.
  • Производительность показывает объем смеси, который бетононасос перекачивает за 1 час. Производительность автобетононасосов компании ООО «Высота» составляет от 60 до 180 м. куб.

Позвоните по телефону +7 (831) 423-26-52, чтобы узнать, сколько стоит аренда бетононасоса и сделать заказ.

Высококачественный ручной бетононасос для продажи на рынке

Ручной бетононасос – это бетононасос, который используется для непрерывной транспортировки по трубопроводам. Как один из профессиональных производителей бетононасосов, Aimix производит различные виды ручных насосов, в том числе ручной дизельный насос и ручной электрический насос.

бетононасос ручной

Ручной дизельный бетононасос относится к насосу, в котором в качестве двигателя используется дизельный двигатель. По сравнению с электрическим типом, он обычно имеет большую мощность при одинаковых условиях.Производительность нашего дизельного насоса составляет от 40 кубометров в час до 80 кубометров в час. Он больше подходит для мест, где нет электричества.

ручной дизельный бетононасос

У нас для справки есть такие дизельные модели: ABT40C, ABT60C и ABT80C.

Артикул Квартир ABT40C ABT60C ABT80C
Макс. Тео. производительность по бетону (л. / ч) M 3 / ч 40/26 67/45 84/45
Макс.давление бетононасоса (H./L.) МПа 10 / 7,6 13/7 16/7
Распределительный клапан тип S Клапан S Клапан S Клапан
Диаметр бетонного цилиндра × ход мм Φ180 × 1300 Φ200 × 1650 Φ200 × 1800
Вместимость бункера x высота загрузки л / мм 400/1250 800/1400 800/1400
Выходной диаметр мм Φ150 Φ180 Φ180
Модель дизельного двигателя Wechai Wechai Wechai
Электротехника кВт 82 129 176
Скорость вращения об / мин 2200 2200 2200
Тип цепи Обрыв цепи
Давление в насосной системе МПа 32 32 32
Давление в системе смешивания МПа 6-8 6-8 6-8
Емкость масляного бака л 370 560 560
Макс. Теоретическое расстояние транспортировки по вертикали / горизонтали кв.м. 120/500 180/800 200/800
Макс. диаметр агрегата мм Гладкая осыпь / осыпь: 40/30 Пятно / осыпь: 40/50 Пятно / осыпь: 40/50
Внутренний диаметр подающей трубы мм Φ125 Φ125 Φ125
Размеры : длина × ширина × высота мм 4500x1850x1700 5800x2000x1750 6300x2100x2350
Общий вес кг 4500 6500 6900

Электрический ручной насос приводится в действие двигателем.Благодаря преимуществам концепции защиты окружающей среды и популяризации электричества, это действительно популярно на строительном рынке.

ручной электрический бетононасос

Когда дело доходит до ручного электрического бетононасоса, у нас есть другие модели на ваш выбор, включая ABT40D, ABT60D и ABT80D.

Артикул Квартир ABT40D ABT60D ABT80D
Макс. Тео.производительность по бетону (л. / ч) M 3 / ч 40 60/36 86/45
Максимальное давление бетононасоса (H./L.) МПа 10 13/7 16/9
Распределительный клапан тип S Клапан S Клапан S Клапан
Диаметр бетонного цилиндра × ход мм Φ180 × 1200 Φ200 × 1650 Φ200 × 1800
Вместимость бункера x высота загрузки л / мм 400/1100 800/1400 800/1400
Выходной диаметр мм Φ150 Φ180 Φ180
Электротехника кВт 45 90 110
Скорость вращения об / мин 1480 1480 1480
Тип цепи Обрыв цепи
Давление в насосной системе МПа 28 32 32
Давление в системе смешивания МПа 10 10 10
Емкость масляного бака л 370 560 560
Макс. Теоретическое расстояние транспортировки по вертикали / горизонтали кв.м. 120/500 160/800 200/800
Макс. диаметр агрегата мм Гладкая осыпь / осыпь: 40/30 Пятно / осыпь: 40/50 Пятно / осыпь: 40/50
Внутренний диаметр подающей трубы мм Φ125 Φ125 Φ125
Размеры : длина × ширина × высота мм 4500x1750x1600 5800x2000x1750 6300x2100x2250
Общий вес кг 3200 6000 6300

Далее давайте разберемся, почему клиенты привлекают такой насос.

Почему популярны ручные бетононасосы?

1. Эффективность перекачивания повышена за счет использования усовершенствованного распределительного клапана S. Клапан S состоит из изнашиваемой пластины и режущего элемента. Использование жестких и износостойких сплавов продлевает срок службы изнашиваемой пластины и врезного кольца. Кроме того, на клапане S имеется плавающее износостойкое кольцо, которое автоматически компенсирует его потери на трение и имеет хорошую герметичность.

2. Имеет функцию защиты от накачки, которая помогает бетону в конвейерном цилиндре вернуться в бункер.Таким образом можно уменьшить засорение.

3. Гидравлическая система использует систему открытого типа, что обеспечивает высокую скорость коммутации и высокую эффективность.

детали ручного насоса

4. Оснащен усовершенствованной системой воздушного охлаждения вместо системы водяного охлаждения. Таким образом, нет необходимости подключаться к источнику воды, что более удобно.

5. Благодаря центральной автоматической системе смазки обслуживание становится намного проще.

6.Он очень маневренный благодаря хорошей электрической системе управления. У нас есть удобное проводное дистанционное оборудование и импортный программный контроллер.

7. Благодаря высокому давлению нагнетания он может удовлетворить требования как высотного, так и дальнего строительства.

8. Благодаря высокому качеству устройства и стабильной работе он имеет низкую частоту отказов, что экономит затраты на последующее обслуживание.

Поскольку руководство Aimix имеет так много сильных сторон, его экспортировали во многие зарубежные страны.

ручной насос подает

Как работает ручной бетононасос?

Когда ручной насос готовой смеси перетаскивается на строительную площадку, вам необходимо установить трубопроводы. Потому что только с помощью трубопроводов бетон можно отправить на высотку. Так что же будет, когда насос заработает?

ручной бетононасос на стройплощадке

Сначала бетон всасывается в один из цилиндров подачи бетона. Когда бетонные поршни начинают двигаться, а затем S-клапан в бункере также начинает двигаться и выталкивать бетон из конвейерного цилиндра и заставлять его попадать в трубопроводы. Это первая очередь. После этого система автоматически меняет направление на противоположное, затем бетон всасывается в другой конвейерный цилиндр и запускается новый процесс перекачки.

После ознакомления с функциями и принципом работы нашей ручной бетононасосной машины, я думаю, у вас может возникнуть идея ее приобрести. Кроме того, у нас вы также можете приобрести портативный бетононасос. Не стесняйтесь обращаться к нам в любое время, и на ваш запрос ответят в течение двадцати четырех часов.

Насосы для цементации для тяжелых условий эксплуатации | Насосы для раствора

Главная> Насосы для цементного раствора для тяжелых условий эксплуатации

Компания Kenrich Products предлагает широкий выбор моделей ручных насосов для цементного раствора и пневматических насосов для приготовления цементного раствора практически для любых применений, связанных с перекачкой цементного раствора.

Запросите коммерческое предложение, чтобы разместить заказ на один из наших насосов для цементного раствора для тяжелых условий эксплуатации, или свяжитесь с нами, чтобы обсудить ваши конкретные потребности в насосе для раствора.

Характеристики и преимущества насоса Kenrich для раствора

  • Цементные – Насосы безусадочные цементные растворы на песчаной основе.
  • Heavy Duty – Насосы для раствора созданы для долговечности и долговечности.
  • Ручной или пневматический насос для затирки раствора – Разнообразие моделей, идеально подходящих для любого применения.
  • Низкое давление – Насосы Kenrich для цементного раствора с максимальным давлением 15 фунтов на квадратный дюйм подходят для работы там, где высокое давление не требуется.
  • Легкий и портативный – Возьмите насос для раствора в любом месте, где необходимо выполнить заливку раствора.
  • Простота эксплуатации – Требуется минимальное обслуживание.
  • Сделано в США – Изготовлено с гордостью в самом сердце Великого Тихоокеанского Северо-Запада.
  • Манометр – Опция, доступная для добавления к мощному насосу для цементного раствора при покупке, представляет собой манометр на 15 фунтов на квадратный дюйм. Для получения дополнительной информации о работе, очистке и техническом обслуживании манометра просмотрите видео о манометре.

Технические характеристики цементного насоса для тяжелых условий эксплуатации

Щелкните и проведите пальцем для прокрутки

Модель:

ГП-1

Модель:

ГП-2

Модель:

ГП-6

Модель:

ГП-7

Модель:

ГП-3А

ИСТОЧНИК ПИТАНИЯ:

С ручным приводом

ИСТОЧНИК ПИТАНИЯ:

С ручным приводом

ИСТОЧНИК ПИТАНИЯ:

С ручным приводом

ИСТОЧНИК ПИТАНИЯ:

С ручным приводом

ИСТОЧНИК ПИТАНИЯ:

с воздушным движением

ТИП НАСОСА:

Одиночная диафрагма

ТИП НАСОСА:

Одиночная диафрагма

ТИП НАСОСА:

Двойная диафрагма

ТИП НАСОСА:

Двойная диафрагма

ТИП НАСОСА:

Одиночная диафрагма

ВЫХОДНАЯ МОЩНОСТЬ *:

6 галлонов в минуту

ВЫХОДНАЯ МОЩНОСТЬ *:

6 галлонов в минуту

ВЫХОДНАЯ МОЩНОСТЬ *:

12 галлонов в минуту

ВЫХОДНАЯ МОЩНОСТЬ *:

5 галлонов в минуту

ВЫХОДНАЯ МОЩНОСТЬ *:

5 галлонов в минуту

ВЫХОДНОЕ ДАВЛЕНИЕ:

0-15 фунтов на кв. Дюйм

ВЫХОДНОЕ ДАВЛЕНИЕ:

0-15 фунтов на кв. Дюйм

ВЫХОДНОЕ ДАВЛЕНИЕ:

0-15 фунтов на кв. Дюйм

ВЫХОДНОЕ ДАВЛЕНИЕ:

0-15 фунтов на кв. Дюйм

ВЫХОДНОЕ ДАВЛЕНИЕ:

15 фунтов / кв. Дюйм

ОБЪЕМ БУНКЕРА:

1.9 галлонов

ОБЪЕМ БУНКЕРА:

4,6 галлона

ОБЪЕМ БУНКЕРА:

4,6 галлона

ОБЪЕМ БУНКЕРА:

4,6 галлона

ОБЪЕМ БУНКЕРА:

4,6 галлона

РАЗМЕЩЕНИЕ ШЛАНГА:

Внутренний диаметр 1 1/2 дюйма, длина 5 футов

РАЗМЕЩЕНИЕ ШЛАНГА:

Внутренний диаметр 1 1/2 дюйма, длина 5 футов

РАЗМЕЩЕНИЕ ШЛАНГА:

Внутренний диаметр 1 1/2 дюйма, длина 5 футов

РАЗМЕЩЕНИЕ ШЛАНГА:

1 1/2 “ID (X2) X 6 футов длиной

РАЗМЕЩЕНИЕ ШЛАНГА:

Внутренний диаметр 1 1/2 дюйма, длина 5 футов

РАЗГРУЗОЧНАЯ ГОЛОВКА:

Вертикальный подъемник 10 футов

РАЗГРУЗОЧНАЯ ГОЛОВКА:

Вертикальный подъемник 10 футов

РАЗГРУЗОЧНАЯ ГОЛОВКА:

Вертикальный подъемник 10 футов

РАЗГРУЗОЧНАЯ ГОЛОВКА:

Вертикальный подъемник 10 футов

РАЗГРУЗОЧНАЯ ГОЛОВКА:

Вертикальный подъемник 10 футов

РАЗМЕРЫ:

22 1/2 “X 10” X 14 1/2 “

РАЗМЕРЫ:

23 1/2 “X 12” X 23 “

РАЗМЕРЫ:

16 1/2 “X 25” X 24 “

РАЗМЕРЫ:

16 1/2 “X 25” X 24 “

РАЗМЕРЫ:

23 1/2 “X 12” X 23 “

ВЕС НЕТТО:

19 фунтов

ВЕС НЕТТО:

21 фунт

ВЕС НЕТТО:

32 фунта

ВЕС НЕТТО:

35 фунтов

ВЕС НЕТТО:

27 фунтов

ЗАМЕЧАНИЯ:

Наш самый маленький ручной насос для раствора с ручным управлением для тяжелых условий эксплуатации

ЗАМЕЧАНИЯ:

Наш самый популярный ручной насос среднего размера для тяжелых условий эксплуатации

ЗАМЕЧАНИЯ:

Наш самый большой ручной насос для раствора с ручным управлением для тяжелых условий эксплуатации

ЗАМЕЧАНИЯ:

Наш самый большой насос для раствора и узел стрелы дверной рамы

ЗАМЕЧАНИЯ:

Должно быть минимум 3 куб.непрерывный сжатый воздух.

* Это стандартные значения расхода. Мощность и производительность будут варьироваться в зависимости от частоты цикла, вязкости смеси и условий давления.

Перекачивание инертных материалов через насос Kenrich для тяжелых условий эксплуатации

Линия насосов Kenrich для тяжелых условий эксплуатации предназначена для перекачивания безусадочных цементных растворов на основе песка.

Однако, если вам необходимо накачать раствор с АГРЕГАТОМ, мы рекомендуем предварительно приготовить раствор для раствора в мешках с мелким гравием размером не более 3/8 дюйма.Щебень / камень размером 3/8 дюйма и более.

Не рекомендуется для неровных краев, хотя некоторые подрядчики заставляют это работать. Свяжитесь с нами или позвоните по телефону 503-281-6190 для получения дополнительной информации.

Инструкции по заказу металлических корпусов для насосов для цементации

  • Насос для раствора Комплекты для модернизации металлического корпуса Доступны комплекты модернизации для установки на существующие насосы для цементного раствора с пластиковым корпусом в полевых условиях (Примечание: требуется небольшая переделка узла зажимного кольца для правильного крепления на металлическом корпусе.)

Kenrich Products Распределители насосов для цементации

Наши насосы для цементного раствора для тяжелых условий эксплуатации представлены дистрибьюторами и подрядчиками в США, Канаде и во всем мире. Для получения более подробной информации свяжитесь с нами.

Насосы для тяжелых условий эксплуатации в наличии и готовы к отправке

Насосы для цементного раствора

Kenrich для тяжелых условий эксплуатации, детали и аксессуары для насосов для цементного раствора, а также насосы, цементы и растворы всегда в наличии и готовы к отправке.

Доставка

Все насосы для цементного раствора, детали, аксессуары и цемент отправляются UPS клиентам в США и Канаде.

Мы предлагаем наземную доставку на ночь / на следующий день, на второй или третий день. По запросу мы также можем работать с другими перевозчиками.

Международные продажи

Kenrich в настоящее время имеет клиентов на всех семи континентах, регулярно отправляя их в Сингапур, Японию, Австралию, Швецию и Европу.

Для продаж за пределами США и Канады клиентов просят согласовывать доставку с предпочтительным отправителем.

Свяжитесь с Kenrich Products для получения дополнительной информации о насосах для раствора для вашего применения

Свяжитесь с нами для получения дополнительной информации или запросите расценки, чтобы разместить заказ сегодня.

GP-2, одинарная диафрагма | Насос для раствора

Одиночная диафрагма, большой бункер на 4,6 галлона, надежный.

Наш самый популярный насос для цементного раствора – GP-2, модель с одинарной диафрагмой с ручным управлением и увеличенным бункером на 4,6 галлона. Способен перекачивать до шести галлонов в минуту с максимальным давлением на выходе 15 фунтов на квадратный дюйм. При весе всего 21 фунт GP-2 обеспечивает большую мобильность. Поставляемый стандартный шланг для заливки раствора имеет внутренний диаметр 1 ½ дюйма и длину 5 футов из прозрачной виниловой трубки с полированной внутренней частью и жесткой прямой стальной трубкой на конце.Дополнительные 1 ½-дюймовые шланги, доступные длиной 10, 15 и 20 футов. Популярные варианты включают наши комплекты шланговых редукторов ¾ и 1 дюйма, которые присоединяются непосредственно к выпускному отверстию насоса и используются вместо стандартного шланга 1 ½ дюйма. . Щелкните здесь, чтобы получить дополнительную информацию о нашей линейке обновлений, аксессуаров и ремонтных комплектов для цементного насоса GP-2.

Насос для раствора

Kenrich GP-2 – особенности и преимущества.

  • Насос для цементных растворов – Насосы для безусадочных цементных растворов на основе песка.
  • С ручным управлением – Нет электрического или воздушного источника энергии, нет проблем.
  • Низкое давление – 15 фунтов на кв. Дюйм макс. – Идеален везде, где не требуется высокое давление.
  • Heavy Duty- Надежность и долговечность
  • Легкий и портативный – Отнесите насос туда, где вам понадобится раствор.
  • Простота эксплуатации – Требуется минимальное обслуживание.
  • Создано с гордостью в США.
  • На складе / готов к отправке ИБП. У нас есть насосы для цементного раствора Kenrich, аксессуары и детали на складе, и мы готовы доставить UPS наземным транспортом, в течение 2 дней или в ночное время.

Щелкните и проведите пальцем для прокрутки

Технические характеристики насоса Кенриха

/ Модель GP-2:

Тип насоса Одиночная мембрана, самовсасывающий
Источник питания Ручной
Выходная мощность * 6 галлонов в минуту (48 куб.фут / час)
Давление на выходе от 0 до 15 фунтов на кв. Дюйм
Емкость бункера 0,62 кубических футов (4,6 галлона)
Размер установочного шланга Внутренний диаметр 1-1 / 2 дюйма, длина 5 футов, прозрачный виниловый шланг
Напорная головка Вертикальный подъемник 10 футов
Габаритные размеры 23-1 / 2 “x 12” x 23 “в высоту
Масса нетто 21 фунт

* Производительность и производительность будут зависеть от продолжительности цикла, вязкости цементной смеси и условий давления.

ОПЦИИ:

Комплекты переходников для шлангов: 3/4 “и 1” ID в наличии

Длина шланга с внутренним диаметром 1-1 / 2 дюйма:

5 ‘, 10’, 15 ‘, 20’ и 50 ‘длиной
Концы шлангов 1-1 / 2 “: Прямые, отводы на 90 и 180 градусов
Комплект бункера большой емкости Преобразует GP-1 в спецификации GP-2
Манометр 15 фунтов на кв. Дюйм, недоступен на вторичном рынке – см. Видео с манометром!

Перекачивание инертных материалов через насос для раствора Kenrich.

Линия насосов Kenrich для тяжелых условий эксплуатации предназначена для перекачивания безусадочных цементных растворов на основе песка. Однако, если вам нужно перекачивать раствор с АГРЕГАТОМ, мы рекомендуем предварительно приготовить раствор для затирки в мешках с мелким гравием размером не более 3/8 дюйма. Щебень / камень размером 3/8 дюйма и более, не рекомендуется делать с неровными краями, хотя некоторые подрядчики заставляют их работать. Для получения дополнительной информации позвоните в офис по телефону 1-503-281-6190.

Для получения дополнительной информации о насосе для цементного раствора модели GP-2 Heavy Duty от Kenrich Products перейдите к разделу «Обновления, аксессуары и ремонтные комплекты» и к руководству пользователя GP-2.

Насос для раствора

GP-3A | Пневматический насос для раствора

с пневматическим приводом, одинарная диафрагма, с емкостью 4,6 галлона. Бункер

Насос для затирки раствора GP-3A представляет собой пневматическую версию нашего насоса GP-2. Эта модель использует только 3 кубических фута в минуту сжатого воздуха при давлении 50 фунтов на кв. Органы управления на насосе включают регулятор давления и регулятор скорости.Максимальная производительность составляет пять галлонов в минуту, а вес нетто составляет всего 27 фунтов.

Поставляемый стандартный шланг для заливки цементного раствора имеет внутренний диаметр 1 ½ дюйма и длину 5 футов из прозрачной виниловой трубки с полированной внутренней частью и жесткой прямой стальной трубкой на конце. Дополнительные шланги диаметром 1 ½ дюйма доступны длиной 10, 15 и 20 футов. Популярные варианты включают наши комплекты шланговых редукторов ¾ “и 1”, которые присоединяются непосредственно к выпускному отверстию насоса и используются вместо стандартного шланга 1 ½ “. Нажмите здесь, чтобы получить дополнительную информацию о нашей линейке обновлений насоса для раствора GP-3A, Аксессуары и ремкомплекты.

Kenrich GP-3A Пневматический насос для затирки раствора – особенности и преимущества.
  • Насос для цементного раствора – Насос для безусадочных цементных растворов на основе песка.
  • Air Operated- требуется воздушный источник энергии.
  • Низкое давление – макс. 15 фунтов на кв. Дюйм. – Идеально подходит там, где не требуется высокое давление.
  • Heavy Duty- Надежность и долговечность
  • Легкий и портативный – Отнесите насос туда, где вам понадобится раствор.
  • Простота эксплуатации – Требуется минимальное обслуживание.
  • Создано с гордостью в США.
  • В наличии / готов к отправке UPS . У нас есть насосы для цементного раствора Kenrich, аксессуары и запчасти на складе, и мы готовы отправить UPS наземным транспортом в течение 2 дней или в течение ночи.
Технические характеристики насоса Кенриха

/ Модель GP-3A:

Модель Кенрих ГП-3А
Тип насоса Одиночная мембрана, самовсасывающий
Расход воздуха Не менее 3 куб. Футов в минуту
Источник питания Сжатый воздух
Управление насосом Переключатель пуска / останова, регулятор скорости, регулятор давления воздуха и манометр
* Выходная мощность 5 галлонов / мин (40 куб.фут / час)
Давление на выходе от 0 до 15 фунтов на кв. Дюйм
Емкость бункера 0,62 кубических футов (4,6 галлона)
Размер установочного шланга Внутренний диаметр 1-1 / 2 дюйма, длина 60 дюймов, прозрачный винил
Напорная головка Вертикальный подъемник 10 футов
Габаритные размеры 23-1 / 2 “x 12” x 23 “в высоту
Масса нетто 27 фунтов

* Производительность и производительность будут зависеть от продолжительности цикла, вязкости цементной смеси и условий давления.

ОПЦИИ:

Комплекты переходников для шлангов: 3/4 “и 1” ID в наличии

Длина шланга с внутренним диаметром 1-1 / 2 дюйма:

5 ‘, 10’, 15 ‘, 20’ и 50 ‘длиной
Концы шлангов 1-1 / 2 “: Прямые, отводы на 90 и 180 градусов
Комплект бункера большой емкости Преобразует GP-1 в спецификации GP-2
Манометр 15 фунтов на кв. Дюйм, недоступно на вторичном рынке – см. Видео с манометром!

Перекачивание инертных материалов через насос для раствора Kenrich.

Линия насосов Kenrich для тяжелых условий эксплуатации предназначена для перекачивания безусадочных цементных растворов на основе песка. Однако, если вам нужно перекачивать раствор с АГРЕГАТОМ, мы рекомендуем предварительно приготовить раствор для затирки в мешках с мелким гравием размером не более 3/8 дюйма. Щебень / камень размером 3/8 дюйма и более, не рекомендуется делать с неровными краями, хотя некоторые подрядчики заставляют их работать. Для получения дополнительной информации позвоните в офис по телефону 1-503-281-6190.

Для получения дополнительной информации о насосе для цементного раствора модели GP-3A Heavy Duty компании Kenrich Products перейдите к разделу «Обновления, аксессуары и ремонтные комплекты» и к руководству пользователя GP-3A.

Ручной и мини-насос для затирки

Описание продукта

  • Устанавливаемые на салазках и портативные устройства серии Mini идеально подходят для большинства предварительно расфасованных безусадочных растворов с соотношением песок / цемент до 2: 1.
  • Модель
  • Mini оснащена прочным 2-дюймовым поршневым насосом прямого вытеснения, который производит до 19 л / мин при давлении от 14 до 28 бар.
  • Все компоненты насоса легко доступны и разбираются без инструментов для быстрой и эффективной очистки.
  • Области применения:

    Дверные и оконные рамы, заполнение пустот, подъем плит, дюбели для тротуаров, ограждения свай, затирка основания машины и швов, гидроизоляция, стабилизация резервуара, трубные подгузники, откидные панели, тавровые соединения разделители трафика, свайные ограждения, сборные туннельные соединения, опорные элементы, бетонные полы / крыши.

    Загрузить спецификации PDF

    Ручной ручной насос CG-050M

    Самый мощный ручной насос в отрасли, 050M обеспечивает давление впрыска более 14 бар.

    Модель CG-050M для тяжелых условий эксплуатации – это простой в использовании ручной насос на салазках, предназначенный для небольших работ с использованием высоковязких суспензий и большинства предварительно упакованных растворов. Его прочная и легкая алюминиевая конструкция обеспечивает мобильность в местах, где нет источников воздуха или электроэнергии.Модель 050M имеет большой накопительный бункер на 5 галлонов и прочный поршневой насос размером 2 дюйма, обеспечивающий напор нагнетания более 150 футов (идеально для вертикального подъема). Поршневой насос прямого вытеснения с ручным приводом разбирается без инструментов за считанные минуты, что упрощает очистку и обслуживание.

    CG-050M

    Ручной ручной насос

    Насос

    2 ”поршневой

    Выход галлонов в минуту (7-11 л / мин)

    Давление

    200 фунтов на кв. дюйм (14 бар)

    Вес

    52 фунта151555

    Размеры ДхШхВ

    1118 мм x 686 мм x 787.5 мм

    CG-050 с пневматическим приводом

    Легкая алюминиевая конструкция обеспечивает удобство использования для работы в закрытых и труднодоступных местах

    Компактная и портативная модель ChemGrout CG-050 остается отраслевым выбором для эффективного заполнения небольших помещений . Разработанный для перекачивания цементных смесей, суспензий с высокой вязкостью и предварительно смешанных растворов, он обеспечивает скорость до 5 галлонов в минуту при давлении до 225 фунтов на квадратный дюйм (400 фунтов на квадратный дюйм гидравлическое). Как и вышеупомянутый CG-050M, в нем используется накопительный бункер на 5 галлонов и поршневой насос на 2 дюйма.Модель 050 разработана для минимального обслуживания и имеет всего три смачиваемые части и пять рабочих частей. Быстроразъемные муфты обеспечивают быструю разборку всего за секунды, что упрощает обслуживание и очистку. Безопасный привод сжатого воздуха особенно подходит для шахт, туннелей и удаленных объектов, где пары топлива опасны, а электричество недоступно. Работа одного человека экономит время и деньги.

    0

    900
    CG-050

    Воздух

    Гидравлический

    Насос

    2 ”поршень

    Выход

    5 галлонов в минуту (19 л / мин)

    5 галлонов в минуту (19 л / мин)

    Давление

    225 фунтов на кв. (28 бар)

    Вес

    55 фунтов (25 кг)

    95 фунтов (48 кг)

    Требуемая мощность

    15 куб.

    5 галлонов в минуту, 1000 фунтов на кв. Дюйм

    Размеры ДхШхВ

    1118 мм x 686 мм x 610 мм 90 003

    CG-550P с пневматическим приводом

    Бак для смеси емкостью 128 литров с насосом и накопительным бункером обеспечивает непрерывную непрерывную работу.

    Универсальный ChemGrout CG-550P – это комплексная система для цементирования, обеспечивающая непрерывную работу за счет сочетания высокоэффективного лопастного смесителя и проверенного на практике поршневого насоса CG-050 с 2-дюймовым вытеснением. Установленный на салазках 550P с пневматическим или гидравлическим приводом оснащен смесительным баком емкостью 34 галлона, оснащенным перегородками, прерывателями пакетов и высокоэффективной лопастью с регулируемой скоростью, которая обеспечивает быстрое и тщательное перемешивание. После смешивания материал попадает в накопительный бункер емкостью 5 галлонов через задвижку, специально разработанную для работы с самыми сложными материалами.Экономия труда достигается за счет использования одного оператора для управления смесителем и насосом, что увеличивает производительность. Прочная система со стальным каркасом выдерживает самые тяжелые условия на стройплощадке. 550P укомплектован, готов к быстрой мобилизации и легко транспортируется в пикапе.

    0

    900 5 галлонов в минуту (19 л / мин)

    CG-550P

    Воздух

    Гидравлический

    Насос

    2 ”поршень

    Лопастной смеситель

    34 галлона (128 литров)

    34 галлона (128 литров)

    Выход

    5 галлонов в минуту (19 л / мин) 20

    Давление

    225 фунтов на кв. Дюйм (16 бар)

    400 фунтов на кв. Дюйм (28 бар)

    Масса

    фунтов (136 кг)

    410 фунтов (186 кг)

    Требуемая мощность

    85 c fm, 10psi

    2 расходных материала ea / 5 галлонов в минуту, 1500 psi

    Размеры LxWxH

    1118 мм x 686 мм x 1194 мм

    9001 Группа насосов для бетона от Sale Бетононасос с ручным управлением

    отличается ручным управлением, хорошей маневренностью, экономичностью, доступностью и непрерывностью, что обеспечивает высокую долю рынка в строительной отрасли.Ручные бетононасосы имеют дополнительный ПЛК или ручное управление, что делает работу машины намного проще и удобнее. В общем, ручной цементный насос применим для крупномасштабных инфраструктурных строительных работ, таких как туннели, мосты, электростанции, шоссе, водоотведение и высотные строительные конструкции. Оптимизированная насосная система ручных цементных насосов обеспечивает эффективность перекачивания до 80%, а эффективность всасывания превышает 10-15% по сравнению с другими ручными бетононасосами.

    Горячие модели мини-бетононасосов:

    Бетононасос электрический 20 м3 / ч

    Модель: HBT-20
    Макс. Теоретическая пропускная способность (м3 / ч): 20
    Макс. Давление нагнетания (МПа): 10
    Объем бункера (м3): 0,35
    Макс. Теоретическое вертикальное расстояние транспортировки: 140 м
    Макс. Теоретическое горизонтальное расстояние транспортировки: 500 м
    Макс. Общий диаметр: Пятно / осыпь: 20


    HBT30

    Модель: HBT-30
    Макс.Теоретическая производительность (м3 / ч): 30
    Макс. Давление нагнетания (МПа): 11
    Объем бункера (м3): 0,4
    Макс. Теоретическое вертикальное расстояние транспортировки: 150 м
    Макс. Теоретическое горизонтальное расстояние транспортировки: 600 м
    Макс. Общий диаметр: Пятно / осыпь: 20/30


    Как известный производитель и поставщик высокотехнологичных ручных бетононасосов, наша компания руководствуется духом новаторства и руководящим принципом обеспечения высокого качества продукции и лучшего обслуживания.Имея многолетнюю историю производства, мы накопили богатый опыт в производстве высокотехнологичного оборудования. До сих пор у нас есть ряд ручных бетононасосов в продаже, и цена на наши ручные бетононасосы более разумная, чем у других поставщиков. Одобренные всемирно известными сертификатами, такими как CE, ISO и другие, наша продукция экспортируется во многие страны, такие как США, Индия, Африка, Таиланд, Индонезия и т. Д. Свяжитесь с нами в любое время, чтобы получить бесплатное предложение, если вы есть спрос.

    Характеристики и преимущества:

    1. Использование импортного интеллектуального контроллера мотора обеспечивает бесперебойную работу и хорошую производительность машины.
    2. Применение суперстойких материалов продлевает срок службы машины.
    3. Идеальное сочетание ручного управления и автоматического управления с помощью ПЛК делает эксплуатацию станка простой, безопасной и удобной.
    4. Наши ручные бетоносмеситель и насос имеют компактную конструкцию, разумную цену, стабильную работу, большую дальность подачи, низкий рабочий шум и высокую эффективность работы.

    Электрический бетононасос JBS

    Модель: JBS30-JZC350
    Макс.Теоретическая пропускная способность: 30 м3 / ч
    Тип распределительного клапана: Клапан S
    Электродвигатель: 37 кВт
    Макс. Теоретическое вертикальное расстояние транспортировки: 120 м
    Макс. Теоретическое горизонтальное расстояние транспортировки: 500 м
    Макс. Общий диаметр: Осыпь: 20 мм

    Дизель Модель:

    JB40R дизельный бетоносмеситель и насос

    Модель: JB30R-JZC350
    Макс.Теоретическая пропускная способность: 30 м3 / ч
    Тип распределительного клапана: Клапан S
    Модель дизельного двигателя: Weifang
    Макс. Теоретическое вертикальное расстояние транспортировки: 120 м
    Макс. Теоретическое горизонтальное расстояние транспортировки: 600 м
    Макс. Общий диаметр: Осыпь: 20 мм

    Технические характеристики:

    Товар HBT-20 HBT-30 HBT-40 HBT-50
    Макс.Теоретическая производительность (м3 / ч) 20 30 40 50
    Макс. Давление нагнетания (МПа) 10 11 13/11 12/13
    Максимальное вертикальное расстояние транспортировки (м) 140 150 150 150
    Максимальное расстояние транспортировки по горизонтали (м) 500 600 600 600
    Макс.Агрегатный диаметр (мм) 20 20/30 30/40 40/50
    Радиус подающей трубы (мм) 100 100 125 125/150
    Отверстие подающего цилиндра X Ход поршня (мм) Φ140 × 1000 Φ160 × 1200 Φ180 × 1200 Φ180 × 1300
    Объем бака гидравлического масла (л) 240 370 370 370
    Высота подачи (мм) 1100 1100 1100 1400
    Объем бункера (м3) 0.35 0,4 0,6 0,68
    Мощность (кВт) 37 45 45/56 75
    Размеры (длина × ширина × высота) (мм) 4000 × 1350 × 1550 4500 × 1750 × 1600 4600 × 1850 × 1770 5200 × 2000 × 2260

    Сверхмощный ручной насос для раствора

    Ручной насос с двойной диафрагмой, бункер 17,5 л

    Наша модель GP-6 представляет собой ручной насос с двумя диафрагмами для раствора.Этот насос имеет две отдельные диафрагмы, установленные бок о бок и соединенные вместе с помощью общих впускных и выпускных литых алюминиевых коллекторов. Одна рукоятка насоса управляет обоими насосами. Преимуществом двух диафрагм является более плавный выходной поток, а также эффективное удвоение выходного объема. Производительность составляет до двенадцати галлонов в минуту и ​​является популярным выбором для заполнения пустотелых бетонных блоков.

    Поставляемый стандартный шланг для заливки раствора имеет внутренний диаметр 1 ½ дюйма и длину 5 футов из прозрачной виниловой трубки с полированной внутренней частью и жесткой прямой стальной трубкой на конце.Дополнительные 1 ½-дюймовые шланги, доступные длиной 10, 15 и 20 футов. Популярные варианты включают наши комплекты шланговых редукторов ¾ и 1 дюйма, которые присоединяются непосредственно к выпускному отверстию насоса и используются вместо стандартного шланга 1 ½ дюйма. .

    Особенности и преимущества

    • Насос для цементного раствора – Насосит безусадочные цементные растворы на основе песка.
    • С ручным управлением – Нет электрического или воздушного источника энергии, нет проблем.
    • Низкое давление -15 psi макс.- Идеален везде, где не требуется высокое давление.
    • Heavy Duty – Создан для долговечности и долговечности
    • Легкий и портативный – Отнесите насос туда, где вам нужен раствор.
    • Простота эксплуатации – Требуется минимальное обслуживание.
    • Создано с гордостью в США.

    Технические характеристики

    • Тип насоса: двойная диафрагма, самовсасывающий
    • Источник питания: ручной
    • Выходная мощность *: 41 л / мин
    • Выходное давление: от 0 до 15 фунтов на кв. Дюйм
    • Вместимость бункера: 17.5 литров
    • Размер установочного шланга: внутренний диаметр 1-1 / 2 дюйма, длина 1,5 м, прозрачный виниловый шланг
    • Напорная головка: 3 м вертикальный подъем
    • Размеры: 420 мм x 635 мм x 610 мм высота
    • Вес нетто: 14,5 кг

    * Производительность и производительность будут зависеть от продолжительности цикла, вязкости цементной смеси и условий давления.

    Опции

    Комплекты редукторов для шлангов с внутренним диаметром 3/4 “и 1” Доступны
    Длина шланга 1,5 м, 3 м, 4,5 м, 6 м и длиной 15 м.
    1-1 / 2 “концы шланга прямые, 90 и 180 градусные колена
    Резиновое уплотнение порта, подходит для концов шлангов 1-1 / 2″

    Перекачивание агрегатных материалов через насос для раствора.
