Буровые установки Bauer (Бауэр): виды, характеристики

Содержание

Bauer – одна из ведущих фирм в сфере производства промышленных буровых устройств. Компания была основана в 1927 году, в Германии, однако первые машины для бурения попали в продажу лишь в 1976 году, до этого все устройства предназначались исключительно для внутреннего пользования.

За сорок лет, которые прошли с момента выхода фирмы на рынок, компания прошла путь от аутсайдера, до одного из самых известных и уважаемых производителей бурового оборудования.

Буровая установка Бауэр (Bauer) BG 40

На сегодняшний день Bauer обзавелась огромным количеством дочерних предприятий, которые функционируют в большинстве Европейских стран. На российском рынке фирма появилась лишь в 2006 году, но качество и эффективность её оборудования быстро сделали компанию одним из ведущих игроков в сфере бурения.

Виды буровых установок компании Bauer

Все буровые установки от компании Bauer обладают следующими достоинствами:

  • Оптимальное соотношение мощности и веса техники;
  • Высокая производительность;
  • Широкая базовая комплектация, которая позволяет работать в любых условиях;
  • Технические характеристики, не имеющие аналогов среди своей ценовой категории.

Среди разработок данной компании наибольшего внимания заслуживает буровые установки серии BG и MBG.

К особенностям серии BG относятся:

  • Дополнительный тяговый механизм, который увеличивает тяговое усилие лебедки;
  • Большой крутящий момент двигателя, что гарантирует максимальную эффективность бурения;
  • Удлиненная мачтовая конструкция;
  • Регулируемое пространство между буровыми осями.

Серия MBG в первую очередь примечательна раскладной мачтой телескопического типа, усовершенствованным механизмом для монтажа осадных столов, и минимальным весом всех машин.

Буровые установки Bauer поставляются на отечественный рынок уже порядка 10-ти лет, в России они появились в 2006 году.

За это время в каждой линейке определились лидеры, которые лучше всего подходят для работы в наших условиях: это Bauer BG 28, и BAUER MBG-24, о которых и пойдет речь в дальнейшем.

Буровая установка Бауэр (Bauer) BG28


к меню ↑

Установка модели Bauer BG 28

Буровая установка Bauer BG 28 – одна из самых удачных моделей немецкой компании

. Это машина с роторной буровой установкой, которая является идеальным вариантом для бурения скважин следующих типов:

  • Бурение обсадных скважин – за установку обсадной трубы отвечает вращательный привод, либо гидравлический осциллятор, которым укомплектована машина;
  • Бурение необсадных скважин – BG 28 выполняет стабилизацию скважин раствором, так что бурение может осуществляться на любую необходимую глубину;
  • Бурение по системе SOB – для этого используются специальные полые шнеки, которые оборудованы удлинителем Келли;
  • Работа по особым технологиям – бурение с вытеснением грунта, SMW (метод смешивания грунта), бурение VDW (создание отверстий минимальных диаметров).

Масса буровой установки в полностью укомплектованном состоянии составляет 96 тонн, высота – 26.47 метров.

Технические характеристики буровой установки:

  • Вращательный привод: крутящий момент при номинальном давлении в 300 бар – 275 кНм; максимальное число оборотов – 35 об\мин;
  • Система подачи: посредством лебедки\посредством гидравлического цилиндра;
  • Усилие подачи бура – 200 кН, тяговое усилие на извлечение – 330 кН;
  • Ход бура: система Келли – 10400\6 500 мм; система SOB – 19 300\17 800 мм;
  • Скорость движения бура: вверх – 7\3.5, вниз 7\7 метров в минуту;
  • Скорость при быстрой подаче: вверх – 8.5\20; вниз – 8.5\20 м. в минуту;
  • Основная лебедка:
  • Стандарт лебедки – T5\L3\M6;
  • Усилие тяги в первом положении: эффективное – 250 кН, номинальное – 317 кН;
  • Диаметр троса – 32 мм, длина троса – 90 метров;
  • Скорость движения лебедки – 80 м\мин;
  • Дополнительная лебедка:
  • Стандарт лебедки – T5\L3\M6;
  • Усилие тяги в первом положении: эффективное – 80 кН, номинальное – 100 кН;
  • Диаметр троса – 20 мм, длина троса – 60 метров;
  • Скорость движения – 74 м\мин.
  • Возможность наклона мачты: назад – 15 градусов, вперед – 5 градусов.

Буровая установка Бауэр (Bauer) BG24

Технические характеристики шасси BS 80B:

  • Двигатель мощностью CAT11 313 кВт, способный выдавать 1800 об\мин;
  • Бензобак на 800 литров;
  • Гидравлическая система: мощность на входе – 230 кВТ, номинальное гидравлическое давление – 320 бар; расход 2×320 л\мин и 1Х130 л\мин, при объеме гидробака в 900 литров;
  • Телескопическое шасси: класс B7; длина шасси – 568 см, скорость движения – 1.1 км\ч, тяговое усилие – 730 кН.

В целом, технические характеристики Бауер BG 28, делают её оптимальным вариантом буровой установки для создания скважин глубиной до 40 метров.

Стоимость новой установки составляет порядка полутора миллионов, а на вторичном рынке цена начинается с 700 тыс. долларов. Аренда машины с оператором для бурения оплачивается за глубину пробуренной скважины — так, один погонный метр обойдется вам примерно в 15 долларов.  Почасовая аренда начинается с 10 долларов в час.
к меню ↑

установка модели BAUER MBG-24

Эта установка является представителем нового поколения буровых машин, оборудованных штангой Келли.

Ямобур MBG-25, в сравнении с конкурентами по классу, обладает следующими достоинствами:

  • Высокопродуктивный двигатель;
  • Высокая ремонтопригодность;
  • Компактные габариты и минимальный вес;
  • Перемещение рамы не зависит от её горизонтального положения.

Технические характеристики буровой установки:

Буровая установка Бауэр (Bauer) BG25 в работе

  • Привод вращения – MDK 240: крутящий момент (350 бар) – 240 кН; максимальное вращение – 28 об\мин;
  • Вертикальный цилиндр подачи:
  • Сила тяги – 260 кН;
  • Скорость движения вниз – 6 м\мин, вверх – 6 м\мин.
  • Скорость быстрого хода: вверх – 25, вниз – 25 м\мин.
  • Максимальная высота подъема салазки – 121 см.
  • Основная лебедка:
  • Стандарт лебедки – T5\L3\M6;
  • Усилие тяги в первом положении: факт – 170, номинал – 210 кН;
  • Диаметр троса – 26 мм, длина троса – 75 м
  • Скорость движения – 60 м\мин.

Технические характеристики шасси UW 60M:

  • Двигатель CAT 3126B: мощность – 210 кВТ, обороты – 2.1 об\мин;
  • Бак для топлива на 520 литров;
  • Сила тяги шасси – 416 кН, скорость движения – 1.5 км\м
  • Гидравлическая система: двухконтурная, с мощностью в 158 кВТ, рабочее давление – 350 Бар. Емкость бака – 650 литров, при расходе 2×210 л\м +1×90 л\м.

Действительно выделяет MBG-25 среди аналогов малый вес – при полном оснащении установки он составляет 56 тонн.

При этом общая высота конструкции не превышает 21 метр. К недостаткам, ограничивающим её применение, можно отнести невысокую скорость вращения бура, максимальный показатель которой – 28 об\мин.

Стоимость новой установки BAUER MBG-24 начинается с 900 тыс. долларов. Аренда с оператором – 12-15 долларов за погонный метр, почасовая аренда – минимум 10 долларов в час.
к меню ↑

Установка Bauer MBG 12 в работе (видео)

 Главная страница » Буровые установки

byreniepro.ru

Аренда бурового станка для устройства свай BAUER, цены

  • Заявки
  • Продажа
  • Аренда
  • Запчасти
  • Компании
  • Ремонт
  • Перевозка
ПОДАТЬ ОБЪЯВЛЕНИЕ
  • Дилеры
  • Форум
  • Новости
РЕКЛАМА

+ 7 (499) 647-52-46

Вход Вход Прайс дня

×

  • Запчасти
  • Каталог компаний
  • Ремонт
  • Перевозка
  • Каталог дилеров
Разместить рекламу Экскаватор Ру первый экскаваторный
  • Заявки
  • Продажа
    • Землеройная техника
      • Экскаваторы4255
      • Драглайны экскаваторы31
      • Карьерные экскаваторы139
      • Колесные экскаваторы535
      • Траншейные экскаваторы53
      • Экскаваторы-погрузчики1252
      • Экскаваторы-планировщики31
      • Экскаваторы-амфибии40
      • Фронтальные погрузчики2185
      • Телескопические погрузчики334
      • Сваебойные установки202
      • Скреперы17
      • Установки для завинчивания свай7

exkavator.ru

Буровые установки Бауэр: виды, серии и характеристики

Фирма Bauer, производящая промышленные установки, вышла на рынок сорок лет назад и за это время стала известным производителем бурового оборудования.

Множество ее дочерних предприятий успешно работают во многих странах Европы. В 2006 году появилось представительство в РФ и налажено производство. Фирма быстро стала ведущей на российском рынке благодаря качеству и эффективности выпускаемого бурового оборудования.

Сферы применения

Установки бурения Bauer работают в самых различных областях:

  • строительство, в том числе бурение под свайные фундаменты,
  • бурение твердых пластов грунта,
  • бурение при добыче полезных ископаемых кроме руды,
  • бурение скважин для водозабора,
  • бурение скважин для производства взрывных работ на скальных и других твердых породах,
  • бурение с целью установки обсадной трубы на скважину способом вращения.

Виды буровых установок компании Bauer

Основные и наиболее востребованные модели буровых установок Bauer — установки для бурения серии BG и MBG.

Установки бурения серии BG обладают множеством технологий для бурения скважин. Они могут пробурить скважину глубиной до 100 метров, диаметром — до 3 метров.

Преимущества этой серии:

  • большой крутящий момент обеспечивается мощным дизельным двигателем, очень экономно расходующим топливо,
  • с применением дополнительного механизма на лебедке увеличивается тяга устройства,
  • большая длина мачтового устройства,
  • большой промежуток между осями для бурения.

Буровые установки серии М производят в России в городе Кургане под контролем представителей основного предприятия. Здесь выпускают модели MBG-12 и MBG-24.

Эти модели буровых устройств имеют следующие особенности:

  • оснащены раскладной мачтой с телескопическим механизмом,
  • производят монтаж обсадного стола с помощью усовершенствованного устройства.

Лидерами среди каждой линейки установок бурения являются BG-28 и МBG-24.

Наиболее востребованная роторная буровая установка BG-28 состоит из целого комплекса специального оборудования для бурения скважин. Комплектация буровой установки осуществляется в соответствии с условиями проведения работ. Установка может работать в любой географической зоне.

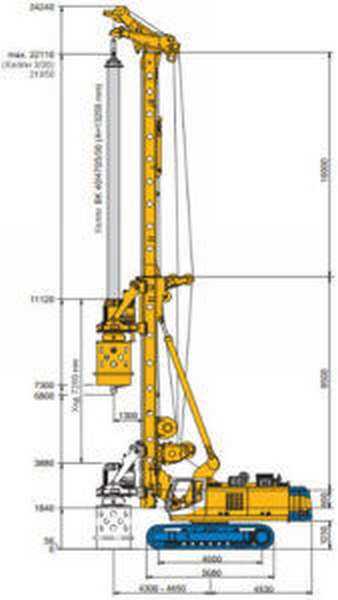

Основные характеристики буровой установки BG-28

Основные характеристики:

  • в полном комплекте весит 96 тонн,
  • высота 26,47 метра,
  • глубина бурения 71 метр,
  • диаметр скважины до 2,1 метра.

Буровая установка BG-28 имеет высокую производительность благодаря двигателю мощностью 354 кВт. Крутящий момент установки равен 270 кНм. Скорость движения лебедки — 80 м/мин.

Специальные редукторы увеличивают силу вращения бура почти в 10 раз. Потребность всех систем в электроэнергии обеспечивает установленный дополнительно электрический генератор мощностью 13 кВт.

Все системы имеют датчики, благодаря которым ведется контроль за рабочими процессами. Автоматика холостого хода не допускает перерасхода электроэнергии, ограничивая количество оборотов коленчатого вала двигателя.

В целях повышения безопасности буровых работ установка укрепляется при необходимости противовесами массой 5,3 т и 10,5 т.

Модель идеальна для бурения следующих скважин:

  • Обсадных. Обсадная труба устанавливается вращательным приводом или гидравлическим осциллятором.
  • Необсадных. В этом случае установка стабилизирует скважину раствором, что позволяет производить бурение на необходимую глубину.
  • Бурение c использованием системы SOB. Предусматривает применение длинных полых шнеков с удлинителем Келли.

Система SOB значительно увеличивает продуктивность работы. Напорная лебедка позволяет внедряться в любой твердый грунт, в том числе скальных пород. Стенки ствола подпираются шнеком, заполненным грунтом. Телескопическая келли-штанга передает на буровое устройство крутящий момент и продольное усилие подачи. Закачивание бетона производится с помощью насоса при извлечении полого ствола. Давление закачки регулируется на верхушке непрерывного шнека.

Технологии бурения

Бурение может выполняться и по особым технологиям:

  • С вытеснением грунта.
  • Система перемешивания грунта.
  • Бурение двойной головкой скважин с небольшим диаметром.

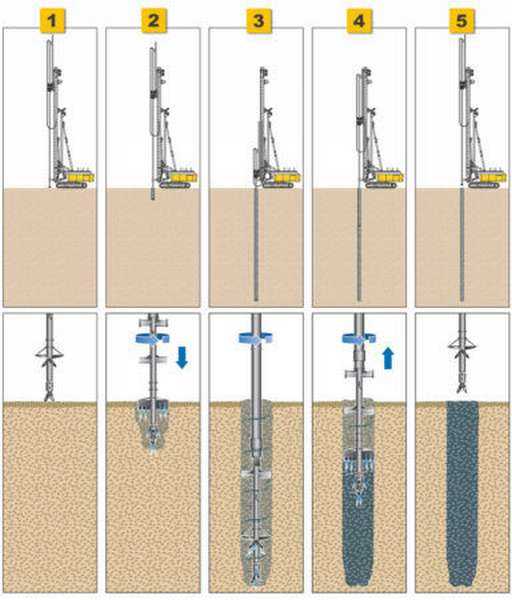

Технология вытеснения грунта

Грунт вытесняется на поверхность специальной головкой, укрепленной на буровой штанге снизу. При выводе ее на поверхность происходит выход грунта с уплотнением и заглаживанием боковых поверхностей скважины.

Забуривание и введение в грунт производятся с усиленной подачей и большим крутящим моментом. Одновременно с извлечением штанги со специальной головкой, вытесняющей грунт, производят закачку бетона через внутреннюю полость шнека.

Несущая способность сваи увеличивается благодаря такому эффективному способу.

Система перемешивания грунта (СПГ)

СПГ создает глухие и подпорные стенки путем смешения грунта с самоотвердевающим глинистым буровым раствором. Глинистый буровой раствор постоянно подается под давлением бурового агрегата в грунт одновременно с введением инструментов, разрушающих грунт.

Бурение двойной головкой скважин с небольшим диаметром

Такой способ предусматривает забуривание шнека и одновременно буровой обсадки. Приводы используются разные, вращение встречное. Грунт после взрыхления выбрасывается через затвор, поступая на поверхность по другому обсадочному шнеку. Одновременно с извлечением обсадной трубы во внутреннюю полость шнека закачивают бетон.

Буровая установка МBG-24

Впервые сошла с конвейера в России в 2006 году. Она относится к новой серии буровых установок и имеет следующие характеристики:

  • Компактность. Масса составляет 55,5 тонн при высоте 20,9 метра.
  • Крутящий момент в 240 кНм выгодно соотносится с весом в снаряженном состоянии. Мощность двигателя 205 кВт.
  • Глубина бурения достигает 51,47 метра с диаметром скважины 1,9 метра.
  • Возможность независимой регулировки положения мачты в горизонтальной и вертикальной плоскости.
  • Подвижная рама с ходом 400 мм под пятой мачты, закрепленной болтами.
  • Удобство обслуживания и ремонта.

Достоинствами этой модели является наличие раскладной телескопической мачты и современного механизма для монтажа обсадных столов

Преимущества оборудования Bauer

Все модели имеют следующие преимущества:

  • высокая производительность,
  • небольшая масса оборудования в сочетании с высокой мощностью,
  • простота обслуживания,
  • возможность работы в любых температурных условиях,
  • равномерная балансировка благодаря расположению главной лебедки в корме установки,
  • рама движется горизонтально, а мачта перемещается в двух направлениях.

Создатели позаботились и о безопасности на рабочем месте. Кабина оператора оснащена системой кондиционирования воздуха и обогревателями, что обеспечивает комфортные условия в любое время года.

Ночью включается яркое освещение на кабине и наверху буровой вышки.

Звуковой сигнал оповещает оператора о недопустимых нагрузках на тросы.

Для буровых установок большое значение имеют расходные материалы. Их своевременная замена продлевает срок службы механизмов и агрегата в целом, улучшает буровой шаг.

Видео по теме: Работа буровой установки Bauer MBG12
