Мобильный башенный кран JFYTСпецтехника и запчасти из Китая для дорожно-строительной техники — Группа компаний ООО «АмурСпецТехникс»

Описание

Мобильный башенный кран складной XJCM

Быстромонтируемый башенный кран

Быстромонтируемые краны – что они собой представляют

К быстромонтируемым гидравлическим башенным кранам относятся краны китайского концерна Xuzhou Jiufa Construction Machinery Co., Ltd (XJCM) , серии JFYT. Их установка и монтаж осуществляется посредством собственных гидравлических узлов и механизмов (маслостанции, гидроцилиндры и т.д.). Из вышесказанного можно сделать вывод, что купить быстромонтируемый кран целесообразно строительным организациям, специализирующимся на строительстве инфраструктурных объектов: школ, поликлиник, торговых центров, детских садов, малоэтажных административных зданий и т.д.

ПРЕИМУЩЕСТВА БЫСТРОМОНТИРУЕМЫХ КРАНОВ

Основными преимуществами, благодаря которым решение купить быстромонтируемый кран является оправданным и перспективным:

• Экономия времени и пространства: полный цикл монтажа составляет не более одной рабочей смены, а кран свободно помещается на площадке размером не более 6м. х 6м.;
• Минимальный расход ресурсов: такие механизмы отличаются небольшим умеренным потреблением электроэнергии;
• Простота и удобство эксплуатации;
• Удобство хранения и перемещения: в пределах строительной площадки кран передвигается с помощью транспортной тележки, а в разобранном виде занимает минимум места;
• Комфортный сервис – все механизмы, узлы и агрегаты доступны обслуживающему персоналу с земли;
• Надежность и безопасность эксплуатации. Краны оснащены системой защиты от перегруза (электрическая и механическая защита), а также современными системами координатной защиты, позволяющей ограничить зоны работы крана;
• Высокая скорость работы крана обеспечивается за счет использования высокоскоростных механизмов (грузовой, кареточный и поворотный двигатели), оснащенных частотными преобразователями.

Данные краны поставляются под заказ в срок 40-50 рабочих дней.

XJCM производит мини-башенные краны грузоподъемностью от 1 до 4 тонн, башенный кран подходит для небольших строительных проектов в ограниченном пространстве.

категория	проект		Ед. изм	JFYT2227-40
Параметры хостинга	Макс. высота подъема		м	22
	Макс.рабочий радиус		м	27
	Максимальный вес подъема		Кг	4000
	Общий вес		Кг	34800 кг
	Транспортный вес		Кг	21000 кг
	Скорость подъема (2 раза)			Грузоподъемность (кг)			скорость (м/мин)
				2000 г.			9
				2000 г.			36
				800			56
	Скорость подъема (4 раза)			4000			4,5
				4000			18
				1600			28
	Скорость подъема стрелы		м/мин	20/40
	Скорость поворота		об/мин	0,25/0,6
	Время возведения		мин	10
	Размах аутригеров		м	4,2х4,2
Параметры движения	Макс. скорость буксировки		км/ч	15
Гидравлическая система	Гидравлическая система		МПа	28
	Источник питания		380В/50Гц/3п
	Номинальная общая мощность		23,1 кВт
Таблица грузоподъемности	2 раза	Радиус (м)	9		12	16		20	27
		Подъемная нагрузка (кг)	2000 г.		2000 г.	2000 г.		1600	1200
	4 раза	Радиус (м)	9		12	16		20	27
		Подъемная нагрузка (кг)	4000		2900	2100		1600	1200



Быстромонтируемый кран SMK-5.

66 (аналог Potain)



Кран башенный быстромонтируемый SMK-5.66 – это новая уникальная разработка, соответствующая современным требованиям и задачам при проведении строительно-монтажных работ, является аналогом башенного крана Potain. Кран предназначен для эффективного и оперативного выполнения грузоподъемных операций при строительстве объектов малой этажности (логистические и торговые центры, коттеджные посёлки, спортивные сооружения и т. д.), а также в городах в условиях стеснённой застройки и ограниченного пространства. Быстромонтируемый кран SMK-5.66 уникальный кран, который соответствует современным требованиям при проведении строительно-монтажных работ.

Кран предназначен для выполнения грузоподъемных операций в сегменте малоэтажного строительства (логистические и торговые центры, коттеджные поселки, спортивные сооружения и т. д.). Кран SMK-5.66 (аналог башенного крана Potain) – эффективное решение для работы в условиях стесненной застройки и ограниченного пространства.

Особенности аналога башенного крана Potain – SMK-5.66:

• не требует дополнительной регистрации в Ростехнадзоре для запуска в работу при перестановке на другой объект;
• осуществление демонтажа/монтажа за 4 часа без использования дополнительной грузоподъемной техники;
• применение подкатной тележки позволяет в составе автопоезда перемещать кран со скоростью до 60 км/ч с помощью обычного тягача грузоподъемностью 20 тонн без специального разрешения ГИБДД;
• управление осуществляется с помощью радио-управления;
• система управления приводами подъема груза, поворота крана, передвижение тележки — частотно-регулируемая;
• бесшумная и экономная работа электродвигателей;
• автоматическое устройство натяжения каната грузовой тележки.

Сравнительная таблица с башенным крана Potain (Потайн)

ХАРАКТЕРИСТИКА	SMK-5.66	POTAIN IGO 36
Грузоподъемность мах, т	5	4
Вылет стрелы мах, м	43	32
Мах. вылет при г/п 5 т, м	13	–
Мах. вылет при г/п 4 т, м	16	13
Мах. вылет при г/п 3 т, м	20	15
Мах. вылет при г/п 2 т, м	28	19,5
Мах. вылет при г/п 1 т, м	43	32
Высота подъема мах, м
на горизонтальной стреле	27	22
на наклонной стреле (20°)	41,7	30,8
Скорость вертикального перемещения груза	30/60	33/60
Скорость поворота, об. /мин	0.1-1.0	0-0.8
размер опорного контура (длина/ширина), мм	4000/4000	4000/4500
Необходимость специального разрешения для перевозки	–	+
Минимальная температура эксплуатации, °С	– 40	-20

Французская компания «Potain» входит в тройку мировых лидеров производителей башенных кранов, которые не единожды отмечались потребителями как надежная, выносливая, долговечная и производительная техника.

Башенный кран Potain – пример идеального соотношения показателей цены и качества, техника высочайшего качества проектировки и сборки. Башенный кран Потайн ценится и в России благодаря своей комфортабельности и удобству эксплуатации. Несмотря на то, что данная техника производится во Франции, она идеально подходит для использования в Российских климатических условиях.

Именно башенный кран Potain послужил прообразом для создания одного из самых лучших кранов нашего производства – модели – SMK – 5.66. Мы взяли все лучшее, чем обладает французский башенный кран Потайн, перерабатывая и усовершенствуя уникальные технические решения в соответствие с требованиями отечественного потребителя.



Варианты исполнения

Исполнение	00		01		Оптимальный выбор Максимальный вылет 02
Кратность запасовки каната грузового	2/4
Грузоподъемность, т
Максимальная	5
При максимальном вылете	1,65		1,25		1,05
При максимальном вылете (при наклонной стреле)	1
Максимальный грузовой момент, тм	66		62		58,5
Вылет стрелы, м
Максимальный	34		40		43
Минимальный	2,8
При максимальной грузоподъемности	5
Масса конструктивная, т
Масса противовесов, т	34
Высота крана на опорах (стрела горизонтальная), м	21/27
Высота подъема, м
Высота свободностоящего крана, м	41
База опорной рамы, м	4
Колея х база	4
Задний габарит, м	2,3
Угол поворота, градусы	не ограничен
Скорость подъема/опускания, м/мин
При двукратной запасовке каната	30
При четырёхкратной запасовке каната	15
При двукратной запасовке и весе груза 1/2 от номин. грузоподъёмности	60
При четырёхкратной запасовке и весе груза 1/2 от номин. грузоподъёмности	30
Максимальная (холостой крюковой подвески)	60
Скорость передвижения тележки грузовой, м/мин
При номинальной грузоподъёмности	0-16
При весе груза 1/2 от номин. грузоподъёмности	0-16
Частота вращения крана, об./мин	1
Мощность, кВт
Суммарная	31
Грузовой лебёдки (основной)	18
Тележечной лебёдки	4
Механизма поворота	5
Система
Управления	частотное управление
Крана	А4
Механизмов	грузовая лебёдка – М5; лебёдка тележки грузовой – М3, лебедка стреловая – М3, поворота – М5		грузовая лебёдка – М5; лебёдка тележки грузовой – М3, лебедка стреловая – М3, поворота – М6		грузовая лебёдка – М5; лебёдка тележки грузовой – М3, лебедка стреловая – М3, поворота – М7
Температура работающего крана	-40+40С
Сейсмичность	1-6
Взрывоопасность	Взрывобезопасная
Пожароопасность	Пожаробезопасная
Ветровой район (без крепления к зданию)	I-V
Характеристики питания (напряжение, кВт)	380
Максимальная высота подъема при наклонной стреле до, м	–		–		41,7



График грузоподъемности



Конструктивные особенности

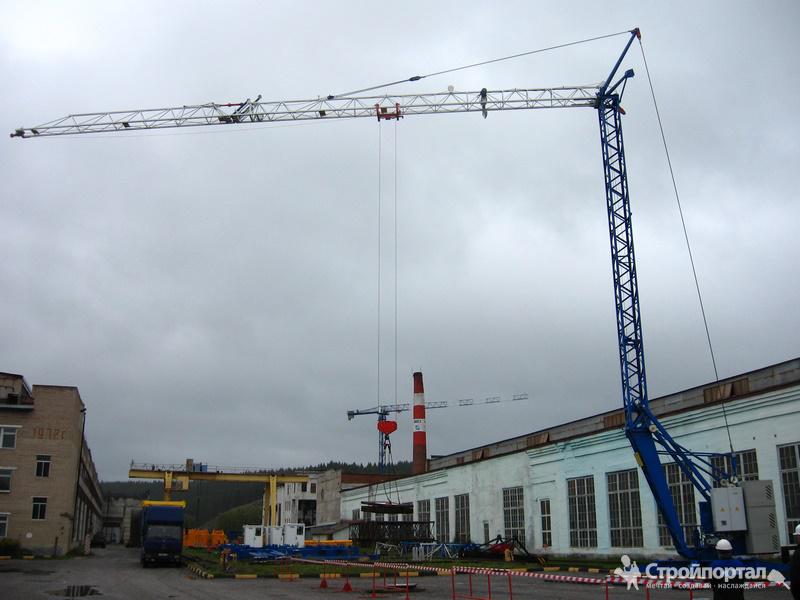

Основные конструктивные особенности быстромонтируемого крана КБ-314

Рабочая зона и габариты

Башня крана телескопируется, позволяя менять высоту подъёма грузов, и имеет два фиксированных положения: 21 м и 27 м. Развёртывание стрелы происходит над зёмлей при минимальном пространстве (см. диаграмму необходимого пространства при монтаже), что обеспечивает установку крана в стеснённых условиях. Вылет основной стрелы составляет 34 м; стрела удлиняется за счёт вставок 6 и 3 м до 40 и 43 м. Максимальная высота подъёма достигается установкой стрелы длиной 43 м под углом 20°, при этом грузоподъёмность на любом возможном вылете составляет 1 т. Для обхода препятствий существует возможность установки оголовка стрелы под углом 45°.



Электропривод и управление

Привод рабочих операций крана является электрическим с питанием от внешней сети переменного тока напряжением 380 В / 50 Гц. Это обеспечивает экономную работу и высокую производительность за счет потребления энергии только во время выполнения операций. Электродвигатели имеют большой ресурс и не нуждаются в обслуживании. Регулирование скорости осуществляется с помощью современных преобразователей частоты с обратной связью. Такая схема позволяет получить стабильные скорости крановых операций, не зависящие от массы груза. Доступные значения скоростей и ускорений задаются изготовителем и обеспечивают максимальную безопасность и эффективность строительных работ.

Управление краном осуществляется с выносного пульта по проводному каналу (до 25 м) или по радиоканалу (до 300 м).

Транспортировка и монтаж

Кран транспортируется в сложенном состоянии с демонтированными противовесами при помощи подкатных тележек и устройства сцепления с тягачом. Размеры и масса автопоезда удовлетворяют транспортному габариту, и для перемещения по дорогам общего назначения не требуется специального разрешения.



Конструкция крана обеспечивает полную готовность крана к работе в течение полутора часов с момента доставки на стройплощадку. При этом монтаж осуществляется двумя специалистами без применения дополнительной грузоподъемной техники.

Габариты транспортного положения
Схема монтажа крана
