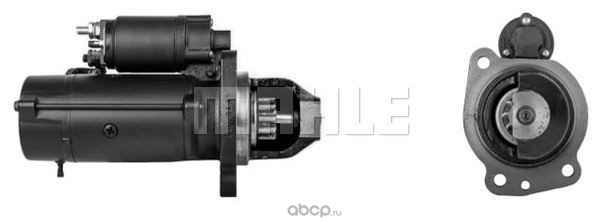

Azf 4581 стартер: AZF4581 (11.131.316) Стартер аналог AZF 4307 на МАЗ, ЯМЗ, EURO-2, 24В, 5,5 кВ, 10зуб.редукторный (“Искра-Словения”)
СТАРТЕР MS258 (АНАЛОГ:11.131.316,AZF-4581,STI4581SU,CT142T,М9Т.9122) К-700,701,744,МАЗ,УРАЛ,КРАЗ (двиг. ЯМЗ-656, 658, 236,238,7511) (редукторный) 24 В ISKRA 10 зуб
Стартер AZF 4581 предназначен для запуска двигателей ЯМЗ-236,238,240 на а/м КрАЗ, УРАЛ, ЗИЛ-6309, комбайнов ДОН, ЕНИСЕЙ, НИВА, тракторов КИРОВЕЦ, ХТЗ
РЕДУКТОРНЫЙ
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
Серийный номер вторичного рынка IS1155
Серийный номер производителя 11.131.316
Номинальное напряжение: В 24
Емкость аккум.батареи: А.ч. 190
Номинальная мощность: кВт 5,5
Направление вращения: Правое
Угол крепления фланца (α) 38 °
Число зуб. шестерни 10
Модуль 3,75 мм
Шаг зуба шестерни 18.82 мм
Внешний диаметр шестерни 46.9 мм
Посадочный размер 101 мм
Вылет бендикса (ZA) 44 мм
Посад. размеры HxDxd 1+3x142x13,2
Примечание С редуктором
Производитель Letrika
| Производитель | Трансп. средство | Модель трансп. средства | Двигатель | Объем | |
| AUTODIZEL | ENGINES | ENGINES YaMZ 236 | YaMZ 236 | 11. 2 | |
| AUTODIZEL | ENGINES | ENGINES YaMZ 238 | YaMZ 238 | 14.9 | |
| CHTZ | T12 | T12 | YaMZ 236 | 11.2 | |
| БЕЛАЗ | 3754 | 3754 4X2 | YaMZ 240 | 22.3 | |
| БЕЛАЗ | 3754 | 3754 4X2 | YaMZ 240 | 22.3 | |
| БЕЛАЗ | БЕЛАЗ | 3754 | ЯМЗ-240 | 22.3 | |
| БЗКТ | Шасси БЗКТ | ЯМЗ-238 | 14.86 | 12.01-12.01 | |
| Волжанин | Автобусы | Автобусы «Волжанин» | ЯМЗ-236 | 11.15 | 12.01-12.01 |
| КРаЗ | 7133 | 7133 8X4 | YaMZ 238 | 14.9 | |
| КРаЗ | КраЗ | 7133 | ЯМЗ-238 | 14.86 | |
| КРаЗ | 7133 | 7133 8X4 | YaMZ 238 | 14.9 | |
| КРаЗ | Автомобили КрАЗ | ЯМЗ-238 | 14. 86 | 12.01-12.01 | |
| ЛиАЗ | 5256 | 5256 4×2 | YaMZ 236 | 11.2 | |
| ЛиАЗ | Автобусы Лиаз | Автобусы | ЯМЗ-236 | 11.15 | 12.01-12.01 |
| ЛиАЗ | 5256 | 5256 4X2 | YaMZ 236 | 11.2 | |
| ЛиАЗ | Автобусы Лиаз | 5256 | ЯМЗ-236 | 11.15 | |
| МАЗ | МАЗ | 5551 | ЯМЗ-6581 | 14.9 | |
| МАЗ | МАЗ | 6303 | ЯМЗ-6582 | 14.9 | |
| МАЗ | Автомобили МАЗ | ЯМЗ-238 | 14.86 | 12.01-12.01 | |
| МАЗ | 5551 | 5551 4X2 | YaMZ 238 | 14.9 | |
| МАЗ | 6303 | 6303 6X4 | YaMZ 6582 | 14.9 | |
| МАЗ | 5433 | 5433 4X2 | YaMZ 6563 | 11.5 | |
| МАЗ | 5551 | 5551 4X2 | YaMZ 238 | 14. 9 | |
| МАЗ | 6303 | 6303 6X4 | YaMZ 6582 | 14.9 | |
| МАЗ | 5433 | 5433 4X2 | YaMZ 236 | 11.2 | |
| МАЗ | 5433 | 5433 4X2 | YaMZ 236 | 11.2 | |
| МАЗ | МАЗ | 5433 | ЯМЗ-238 | 14.86 | |
| МАЗ | 5433 | 5433 4X2 | YaMZ 6563 | 11.5 | |
| МАЗ | Автомобили МАЗ | ЯМЗ-236 | 11.15 | 12.01-12.01 | |
| МЗКТ | Шасси МЗКТ | ЯМЗ-238 | 14.86 | 12.01-12.01 | |
| МЗКТ | Шасси МЗКТ | ЯМЗ-236 | 11.15 | 12.01-12.01 | |
| МОАЗ | 1405 | 1405 | YaMZ 238 | 14.9 | |
| МОАЗ | Тракторы МоАЗ | 1405 | ЯМЗ-238 | 14.86 | |
| МОАЗ | 1405 | 1405 | YaMZ 238 | 14. 9 | |
| Неман | Автобусы «Неман» | ЯМЗ-236 | 11.15 | 12.01-12.01 | |
| Промтрактор | Тракторы «Промтрактор» | ЯМЗ-236 | 11.15 | 12.01-12.01 | |
| Промтрактор | Тракторы «Промтрактор» | ЯМЗ-238 | 14.86 | 12.01-12.01 | |
| Ростсельмаш | VECTOR | VECTOR | YaMZ 236 | 11.2 | |
| Ростсельмаш | ACROS | COMBINES ACROS 530 | YaMZ 236 | 11.2 | |
| Ростсельмаш | КОМБАЙНЫ | COMBINES VECTOR 420 | YaMZ 236 | 11.2 | |
| Ростсельмаш | Комбайны «Ростсельмаш» | Комбайны «Ростсельмаш» | ЯМЗ-236 | 11.15 | 12.01-12.01 |
| Ростсельмаш | ACROS | ACROS | YaMZ 236 | 11.2 | |
| Урал | 7133 | 7133 8X4 | YaMZ 238 | 14. 9 | |
| Урал | 7133 | 7133 8X4 | YaMZ 238 | 14.9 | |
| Урал | Атомобили «Урал» | ЯМЗ-238 | 14.86 | 12.01-12.01 | |
| Урал | Атомобили «Урал» | ЯМЗ-236 | 11.15 | 12.01-12.01 | |
| ХТЗ | Тракторы ХТЗ | ЯМЗ-236 | 11.15 | 12.01-12.01 | |
| ЧТЗ-Уралтрак | ЧТЗ | T12 | ЯМЗ-236 | 11.15 | |
| ЧТЗ-Уралтрак | Тракторы ЧТЗ | ЯМЗ-236 | 11.15 | 12.01-12.01 | |
| ЯМЗ | Двигатель | ЯМЗ-236 | 11.15 | 12.01-12.01 | |
| ЯМЗ | Двигатель | ЯМЗ-238 | 14.86 | 12.01-12.01 | |
| ЯМЗ | ЯМЗ | ЯМЗ | ЯМЗ-6563 | 11.5 | |
| ЯМЗ | YaMZ | YaMZ 236 | YaMZ 236 | 11.2 | |
| ЯМЗ | ЯМЗ | ЯМЗ | ЯМЗ-6582 | 14. 9 | |
| ЯМЗ | YaMZ | YaMZ 238 | YaMZ 238 | 14.9 | |
| ЯМЗ | ЯМЗ | ЯМЗ | ЯМЗ-6581 | 14.9 |

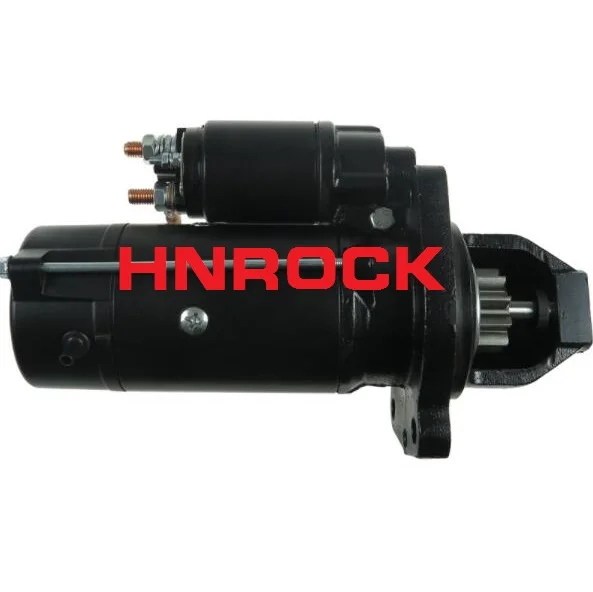

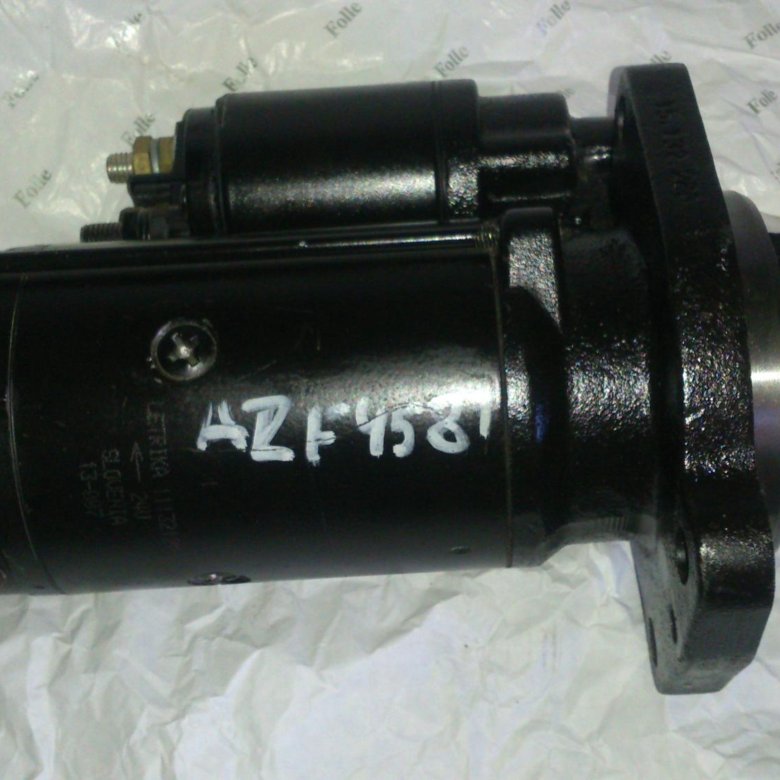

Cтартер AZF-4581 (11.131.316)
Ремонт стартера МТЗ, ЮМЗ, ХТЗ, Т-40, Т-16, Т-25, Т-150, КамАЗ, БелАЗ, МАЗ, КраЗ, ЗИЛ, Урал, МОАЗСтартер СТ142Б-3708000-10, Стартер КамАЗ
Вернуться к: Стартеры\генераторы
Стартер AZF-4581 (11.131.316) – редукторный стартер для запуска двигателей ЯМЗ-236, ЯМЗ-238, ЯМЗ-7511, ЯМЗ-240, ЯМЗ-656, ЯМЗ-658. Напряжение 24в, мощность 5,5 кВт, масса 11кг, количество зубъев 10шт. Устанавлявается на автомобили МАЗ, КРАЗ, БЕЛАЗ, УРАЛ, МОАЗ, ЗИЛ-6309, ХТЗ, К-700, МЗКТ.
+38 (097) 056-05-93
Задайте вопрос по этому товару
ООО “Искра АЕ”
Описание
Стартер AZF-4581 (11.131.316) представляет собой редукторный стартер для запуска дизельных двигателй внутреннего сгорания семейства ЯМЗ-236, ЯМЗ-238, ЯМЗ-7511, ЯМЗ-240, ЯМЗ-656, ЯМЗ-658.
Производитель стартера AZF-4581 рекомендует не запускать его более чем на 20 секунд, при этом перерыв между запуском должен составлять не менее 30 секунд.
Стартер AZF-4581 (11.131.316) устанавливается на двигатели ЯМЗ Ярославским моторным заводом с 2006 года, и нашел широкое приминение на различных видах техники, такой как: КРАЗ, МАЗ, МОАЗ, БЕЛАЗ, УРАЛ, МЗКТ, БЗКТ, МТЛБ, ЗИЛ-6309, трактор Кировец (К-700, К-701, К-702, К-703), тракторы ХТЗ (Т-150, Т-156), тракторы ЧТЗ, зерноуборочные комбайны (ДОН, Нива, Енисей, Полесье, Славутич, Ростсельмаш, Кубань, Херсонец), автобусы (Волжанин, Неман, ЛИАЗ, НЕФАЗ), железнодорожные краны, моторные платформы, дизель-электростанции, гусеничные транспортёры-тягачи, путеремонтные машины.
Как и улюбого другого стартера, AZF-4581 имеет аналоги, такие как: стартер 25.3708-21, стартер СТ-142Т, стартер 11.131.316 Iskra, стартер 11.132.124 Iskra, стартер 11.131.776 Iskra, стартер 9122.3708, стартер 8922.3708, стартер 5432.3708, стартер AZF-4307, стартер AZF-4201, стартер 1702.3778.
Технические характеристики стартера AZF-4581 (11.131.316)
| Тип запчасти | стартер |
| Состояние | Новый |
| Производитель | ISKRA (Letrika) |
| Страна производитель | Россия |
| Обозначение (Маркировка) | AZF 4581 |
| Серийный номер вторичного рынка | IS1155 |
| Серийный номер производителя | 11.131.316 |
| Номинальное напряжение | 24в |
| Емкость аккуммуляторной батареи | 190 а. ч |
| Номинальная мощность | 5,5 кВт |
| Направление вращения | Правое |
| Угол крепления фланца | (α) 38 ° |
| Число зубъев шестерни | 10 штук |
| Модуль шестерни | 3,75 мм |
| Шаг зуба шестерни | 18.82 мм |
| Внешний диаметр шестерни | 46.9 мм |
| Посадочный размер | 101мм |
| Вылет бендикса | 44мм |
| Посадочные размеры | HxDxd 1+3x142x13,2 |
| Масса стартера | 11кг |
| Частота вращения якоря на холостом ходу | 8000 об/мин |
| Напряжение включения реле-стартера | 16в |
| Гарантийный срок | 6 месяцев |
Видео обзор стартера AZF-4581 (11.
131.316)
Соответствие номеров Iskra (LETRIKA)
| Серийный номер вторичного рынка | OEM серийный номер (оригинальный номер) | Комментарий |
| IS1155 | стартер 11.131.316 AZF4581 (AZF-4581) | Действительный номер изделия в данный момент |
| IS1155 | стартер 11.131.776 AZF4201 (AZF-4201) | Старый номер, смотреть действующий по IS1155 |
| IS1155 | стартер 11.132.124 AZF4307 (AZF-4307) | Старый номер, смотреть действующий по IS1155 |
Запчасти (комплектующие) стартера AZF-4581 (11.11.131.316ms25824v55kvt10zub.mahle-500x500-product_popup.jpg)
131.316)
| Номер позиции | Наимнование | Серийный номер запчасти |
| 1 | Передняя крышка | 16.283.927 |
| 2 | Подшипник | 15.120.243 |
| 3 | Втягивающее реле | 16.670.546 |
| 4 | Привод стартера (бендикс) | 16.911.674 |
| 5 | Вилка | 16.908.492 |
| 6 | Редуктор | 16.904.832 |
| 7 | Якорь | 16.908.993 |
| 8 | Подшипник | 16.908.340 |
| 9 | Набор крепежа | 16.908.542 |
| Статор | 16.280.958 | |
| 11 | Щеткодержатель | 16. 908.994 |
| 12 | Комплект щеток | 16.908.995 |
| 13 | Задняя крышка | 16.283.643 |
