[thumb=left]В том, что автономный отопитель салона – вещь полезная, мы убедились на собственном опыте. А еще мы узнали, что установить его своими силами не так сложно, как может показаться на первый взгляд.

Установили мы автономный отопитель марки Eberspaecher на редакционный Great Wall еще весной. Но только с наступлением холодов смогли оценить его в полной мере. Действительно, греет он замечательно. И топлива «кушает» немного. Так что рекомендуем. К тому же установка автономного отопителя своими руками – дело несложное и не очень долгое. Так что можно все сделать так, как вам надо, а не как получится у сервисменов. Да еще и удовольствие от процесса усовершенствования машинки получить.

Главное – определить будущее расположение печки. Тут надо учесть, что вокруг корпуса обязательно должно быть свободное место, чтобы и забору воздуха не мешать, и теплый поток мог без помех поступать в салон.

Можно, конечно, врезаться в существующую систему распределения тепловых потоков от штатного отопителя, можно провести свою систему воздуховодов – кому что нравится. В нашем случае отопитель прячется в ящике, стоящем в багажном отделении. Крышка ящика во время работы печки должна быть открыта. Несмотря на отсутствие дополнительных воздуховодов, весь объем автомобиля прогревается великолепно.

РУКОВОДСТВО К ДЕЙСТВИЮ

Естественно, отопителю требуется питание. Во-первых, электричество. Подключается прибор к аккумулятору. Нужно прокинуть длинный жгут проводов, входящий в комплект, до моторного отсека и присоединить «плюс» и «минус». Все необходимые предохранители и реле уже установлены.

Во-вторых, топливо. Тут вариантов больше. Мы врезались в топливную магистраль с помощью пластикового тройника и опустили шланг питания отопителя прямо в бак. Если есть легкий доступ к лючку бензобака, можно запитаться через него (в комплект входит адаптер). Здесь мы рассматриваем наш вариант, а способ с лючком подробно освещен в инструкции.

Пульт управления лучше всего располагать как можно ближе к «спальным местам». В нашем случае «кровать» разместилась в багажнике, так что кнопку установили там же.

И вот через пару часов работы отопитель готов. Теперь в любой мороз в салоне нашего автомобиля будет тепло и уютно. И даже младенец сможет спать спокойно.

Благодарим компанию «Уют­авто», www.yutavto.ru,
за помощь в подготовке статьи

BMW X5 Diamond. Сити-тюнинг от «Клуба 4х4»

Автомобили

Максим Ракитин. Наверное я старею

Люди

Что нового в новом KIA Seltos?

Автомобили

В США появились роботы-шиномонтажники с искусственным интеллектом. Они меняют шины значительно быстрее

Новости

Meridian разрабатывает «виброаптический звук», который можно не только слышать, но и чувствовать

Новости

Альтернатива внедорожнику: Polaris Xpedition – могучая экспедиционная мышь

Новости

Страшноватый, но надёжный Munro MK_1 выйдет в версии пикапа

Автомобили

Новое шоу Роберта Дауни-младшего «Автомобили мечты», превратит классику в электромобили и гибриды

Новости

Знаменитый «Джаггернаут» 6х6 теряет два колеса, чтобы превратиться в «Супер Трак 4х4»

Автомобили

В Северной Америке начинаются продажи Ineos Grenadier.

По цене Land Rover Defender Новости

Автономные воздушные отопители салона автомобиля

Садясь в машину зимой, первым делом хочется согреться и почувствовать себя комфортно. Современные автомобили оборудуются штатными печками, которые работают от двигателя. Интегрированная система отопления удобна во время движения, но она имеет ряд недостатков, к которым относятся: невозможность предпускового прогрева и большие затраты на генерацию тепла во время стоянок.

Решить эти проблемы можно посредством автономного обогревателя, не связанного с работой двигателя. Такие отопители устанавливают на легковых автомобилях, автобусах, спецтранспорте, грузовиках. Нагрев салона зимой происходит эффективнее, а возможность дистанционного включения является приятным бонусом автономных обогревателей: вы сразу сядете в теплое кресло, без задержки заведете мотор, а замершие стекла не будут мешать начать движение.

Большой популярностью автономные устройства отопления пользуются у дальнобойщиков, междугородних перевозчиков, вахтовиков, геологов, строителей и других водителей-профессионалов, которые проводят в машине большую часть рабочего времени, часто за городом. Исходя из законов рыночной экономики, спрос рождает предложения. Автономные отопители салона автомобиля – это большой сегмент рынка, их выпускают многие компании, а представленные в продаже модели имеют разное устройство.

1. Что такое отопитель салона?

Одна из основных проблем зимней эксплуатации автомобиля – сложности с запуском силового агрегата. На морозе из-за большой тягучести масла мотор заводится плохо и нуждается в предпусковом прогреве. Штатный обогреватель не может справиться с этой задачей, так как сам включается только при работающем силовом агрегате.

Нерациональным является и использование печек, работающих от двигателя, во время продолжительных стоянок. Для этого требуется запустить мотор, что влечет за собой большой расход топлива: ведь даже на холостом ходу силовой агрегат грузового транспортного средства аналогичного КамАЗу «съедает» порядка 8 литров горючего в час. Неоправданна в этом случае и постоянная работа поршневой группы, которая приводит к ее преждевременному износу.

Еще одним аспектом проблемы является экологическая составляющая. Если водителю придется остановиться в городе или на коллективной стоянке, то шум работающего мотора и выхлопные газы вызовут много недовольства у окружающих.

Для российских шоферов все эти вопросы наиболее актуальны, ведь в большинстве регионов на холодный период приходится более 6 месяцев в году. Что уж говорить про Крайний Север, где времена СССР и дешевой «государственной» солярки дизельные двигатели зимой практически не глушили? Предотвратить такое варварское отношение к машинам в некоторой степени помогали установки предпускового подогрева, которые, в частности, монтировались на военную технику. Однако они не решали проблему отопления кабины.

В более теплой Западной Европе проблем с зимней эксплуатацией машин было значительно меньше, но именно оттуда пришла тенденция устанавливать на авто автономные отопители. Особенных успехов в этом деле добилась Германия, где законом запрещалось включать двигатель на стоянках. И пусть у немецких дальнобойщиков принято ночевать в комфортабельных мотелях, а не в грузовиках, да зимы значительно мягче, но несколько часов, проведенные на ветреном складе или таможне, заставляли задуматься об альтернативном решении проблемы. Так появилась идея обогрева воздушным феном. В СССР аналогичные устройства изготавливались Шадринским автоагрегатным заводом и устанавливались на «Запорожцы». Однако они были чрезвычайно капризны, ненадежны и часто вызывали возгорание. В большинстве своем отечественные водители продолжали пользоваться кустарными изобретениями вроде передачи тепла в салон по намотанной на выхлопную трубу медной проволоке. О том, что такое качественные отопители салона, они узнали только в период массового ввоза в страну иномарок, в том числе микроавтобусов. Эти устройства работали автономно в экономичном режиме и обеспечивали обогрев длительное время.

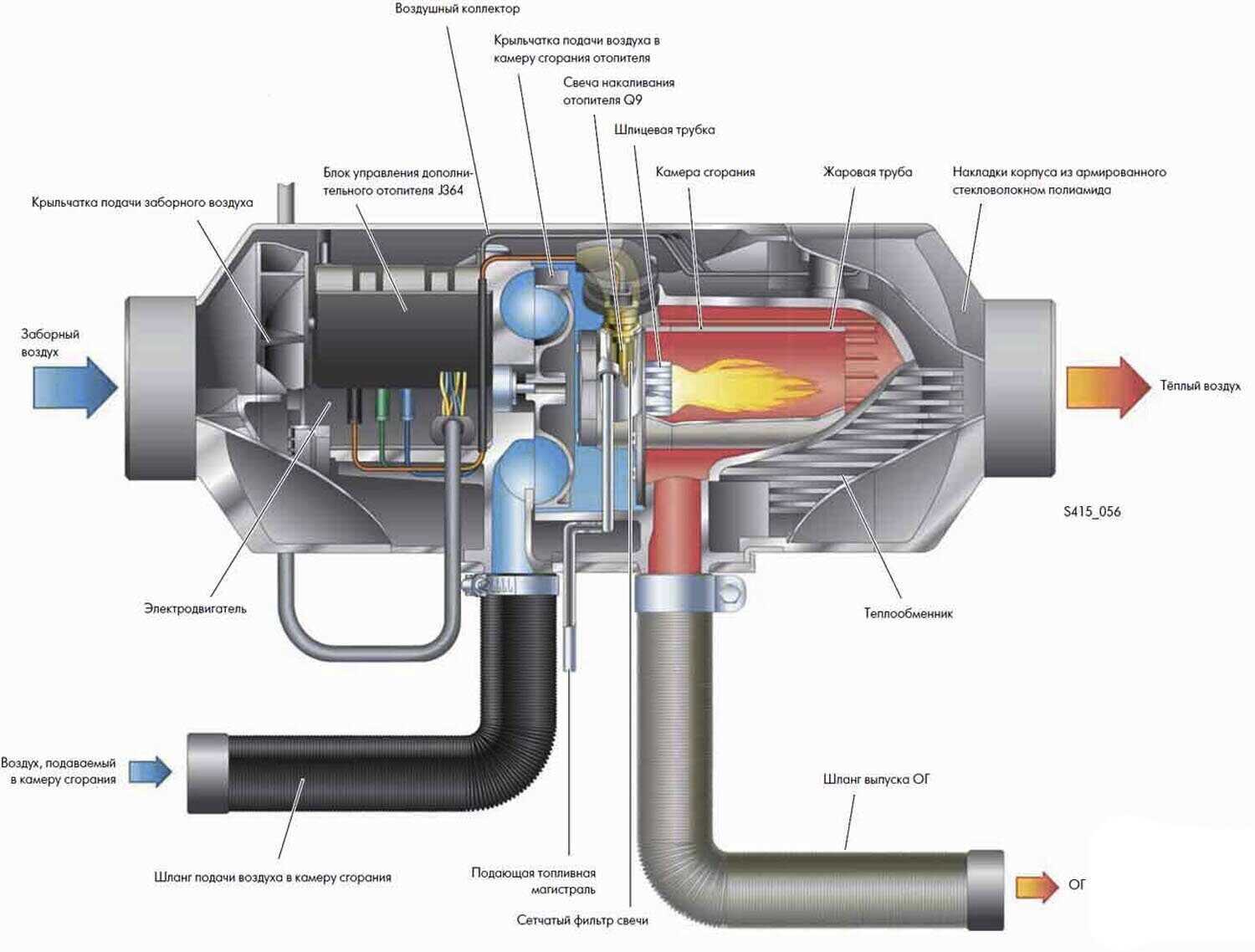

1. Схема отопителя салона

Конструктивно автономные обогреватели различны в зависимости от вида и модели.

Общая схема отопителя салона включает:

• камеру сгорания;
• теплообменник;
• вентилятор;
• в ряде моделях отдельный топливный бак;
• рукава подачи воздуха в камеру сгорания и отвода отработанных газов.

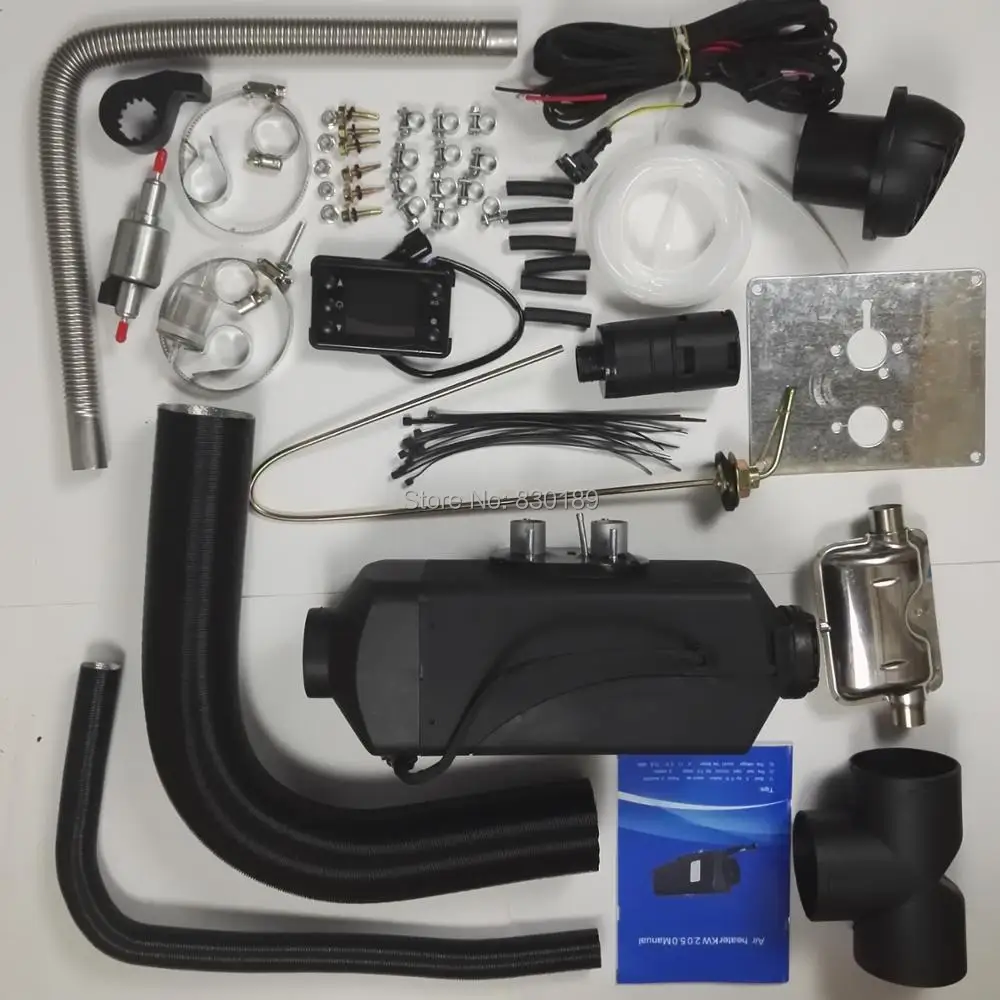

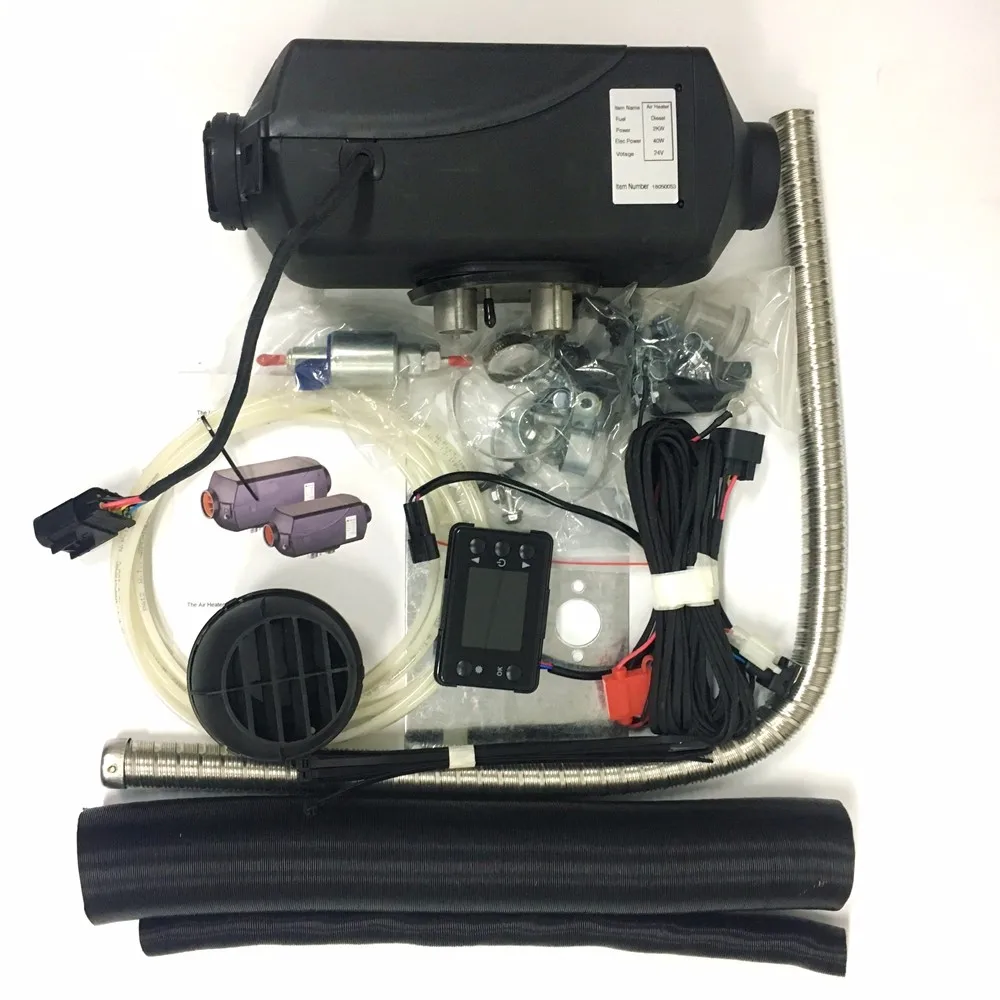

Комплект оборудования включает топливную трубку, насос топливопровода, провода, крепежные элементы.

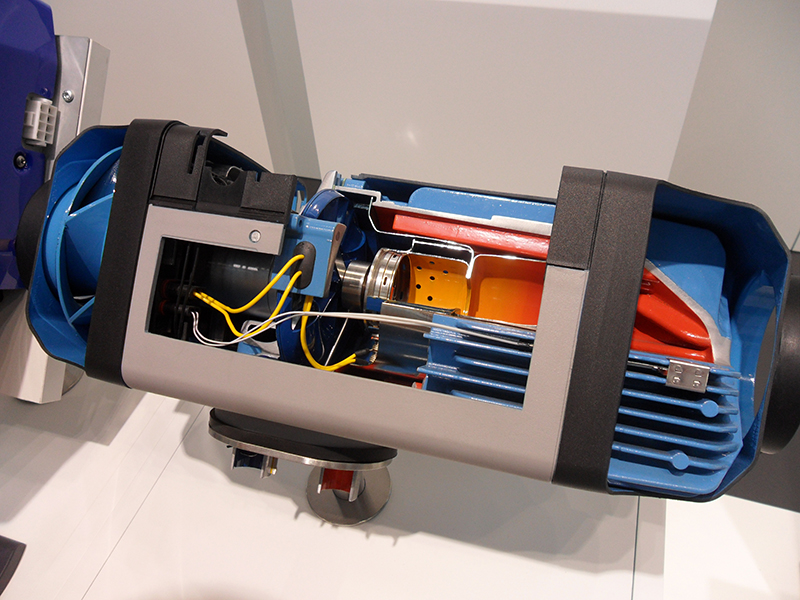

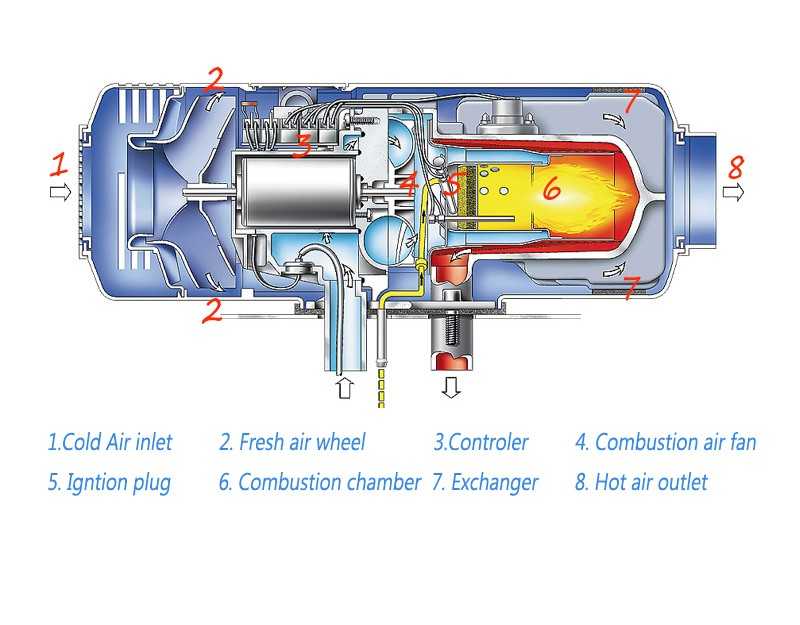

1. Как работает автономный отопитель?

Понять, как работает воздушный автомобильный отопитель, весьма легко:

• В камеру сгорания поступает топливо и разжигается.
• Холодный воздух из салона вентилятором нагнетается в зону жаровой трубы, где нагревается.
• Нагретые воздушные массы возвращаются в салон.
• Продукты сгорания удаляются из камеры через термостойкий рукав.

Устройства, выполняющие дополнительно функцию предпускового подогрева двигателя, имеют общий контур с системой охлаждения.

1. Как пользоваться автономным отопителем?

Перед тем как начать пользоваться автономным отопителем автомобиля, необходимо проверить его работоспособность. Диагностика выполняется автоматически, а сведения о неисправностях выводятся в виде кода на дисплей, например:

• 011 или 002 – низкое напряжение;
• 012 – перегрев.

Игнорировать эти сообщения не рекомендуется: при критических проблемах работа отопительного прибора будет заблокирована.

Если все в норме, происходит розжиг топлива и включение вентилятора. При появлении дыма нужно проверить состояние воздухоприемника, возможно его засыпало снегом. В худшем случае задымление вызвано поломкой блока управления. Вентилятор должен работать без скрипов: посторонние шумы – признак разбитых подшипников.

Автономка способна греть длительное время, но при падении напряжения она автоматически отключится, чтобы сохранить возможность запуска двигателя.

К общим рекомендациям относится использование только качественного горючего, в противном случае возможно его загустение, при котором устройство откажется работать.

Ежегодно перед наступлением холодов нужно выполнить пробный запуск и проверить состояние воздуховодов и фильтра. Сделать это лучше загодя, чтобы в случае обнаружения неисправностей успеть обратиться в автосервис, пока там не собралась очередь со схожими проблемами.

1. Виды отопителей салона

Все современные отопители салона классифицируются по видам на:

• воздушные;
• жидкостные;
• газовые;
• электрические.

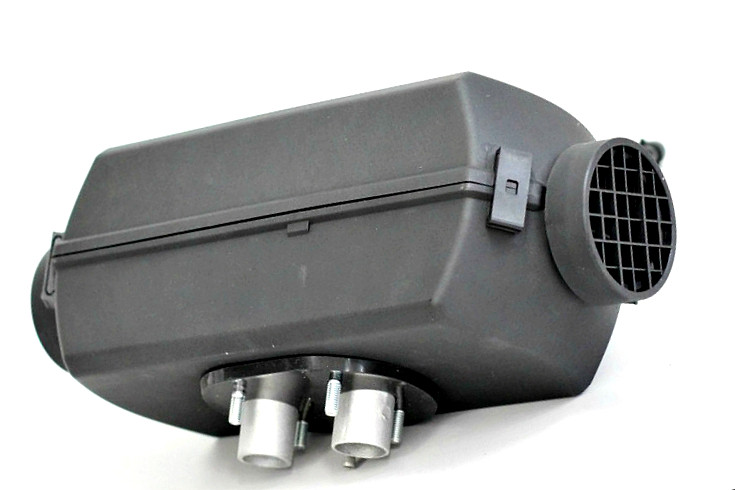

Воздушный отопитель салона

Первыми представителями автономных обогревателей салона стали воздушные отопители с принципом действия обычного фена. Воздушный поток пропускается через нагревательный элемент и подается в салон вентиляторами. В старых моделях функцию нагревательного элемента выполняла металлическая спираль, затем ее стали заменять керамикой, что позволило не сушить воздух и сохранять нормальную влажность.

Жидкостный отопитель салона

Обогреватели интегрируются в общую систему авто: питание подключается к штатному топливопроводу, а электрические компоненты – к электроцепи машины. При включении устройства происходит нагрев жидкости в системе охлаждения и ее прогон через двигатель и радиатор. По мере набора нужной температуры включается вентилятор, и теплый воздух поступает в салон. Прибор автоматически считывает показания с температурных датчиков, регулирует прокачку хладагента и интенсивность работы вентилятора.

Запуск работы жидкостного отопителя салона может осуществляться вручную либо в автоматическом режиме по точно заданному времени включения. Дистанционное устройство управления, входящее в комплектацию ряда моделей позволяет отдавать команды с расстояния до одного километра.

Газовый отопитель салона

Принцип действия газовых отопителей салона схож с жидкостными моделями, с той разницей, что они не подключаются к топливной системе автомобиля. В качестве горючего используется пропан, который подается отдельным редуктором. В камеру газ поступает через форсунку, которая распыляет его. Автоматика регулирует давление, силу впрыскивания и температурные показатели.

По эффективности газовые модели не уступают жидкостным, а по некоторым характеристикам превосходят их.

Электрический отопитель салона

Модели обогревателей, работающие от бытовой сети переменного тока напряжением 220 В нельзя отнести к автономным. Такими приборами для предпускового подогрева мотора и отопления салона удобно пользоваться на оборудованных розетками паркингах, однако, если остановка случилась в чистом поле или просто посреди улицы, то прока от электрического отопителя салона нет.

1. Типы отопителей салона по источникам питания

В зависимости от типа топлива автономные отопители бывают:

• электрические на 12 и 24 В;
• бензиновые;
• дизельные;
• газовые.

Отопитель салона 12 вольт

Это компактные мобильные отопители салона небольшой мощности (до 200 Вт), работающие от автомобильного прикуривателя на 12 В. Их функция ограничивается обогревом водительского кресла и лобового стекла. Такие приборы можно быстро установить и убрать самому.

Отопитель салона 24 вольта

Воздушные отопители салона на 24 В аналогичны предыдущим приборам, но используются преимущественно в грузовых авто. Вместо них можно использовать и 12-вольтовые модели с преобразователем тока.

Бензиновый отопитель салона

В отличие от воздушных, бензиновые отопители выполняют сразу 2 функции: отопление салона плюс предпусковой прогрев двигателя. Бензиновые модели эффективнее воздушных, но дороже и требуют сложного монтажа.

Дизельные отопители салона

Конструктивно дизельные отопители салона идентичны бензиновым. Их мощность достигает 5 кВт и более, а расход горючего составляет в среднем 0,4 литра в час, что в 40 раз меньше, чем при работающем двигателе.

1. Типы отопителей салона по виду транспортного средства

При выборе отопителя важно правильно рассчитать необходимую мощность. Многие владельцы АТС считают, что чем она больше, тем лучше. Однако это мнение ошибочно. Неоправданно высокая мощность обогревателя приведет к перерасходу топлива и преждевременному износу оборудования.

Воздушный отопитель для салона легкового автомобиля

Если нужно нагреть салон легкового автомобиля полностью, то достаточно установить жидкостную модель автономного отопителя мощностью до 2 кВт. Для обогрева одного водительского места можно воспользоваться «сухим феном».

Воздушный отопитель для салона грузового автомобиля

Выбор автономного отопителя грузового автомобиля зависит от габаритов транспортного средства и отапливаемой площади. Для обогрева водительского места можно воспользоваться «воздушкой», для небольшой кабины достаточно мощности 2 кВт. Если кабина высокая и оборудована спальным местом, то потребуется обогреватель до 4 кВт, а для отопления грузового отсека – 5 кВт и более.

Отопитель для салона микроавтобуса

Для обогрева салона микроавтобуса пассажировместимостью до 12 мест достаточно отопителя мощностью 3 кВт. На более крупные машины устанавливается оборудование 4-4,5 кВт.
