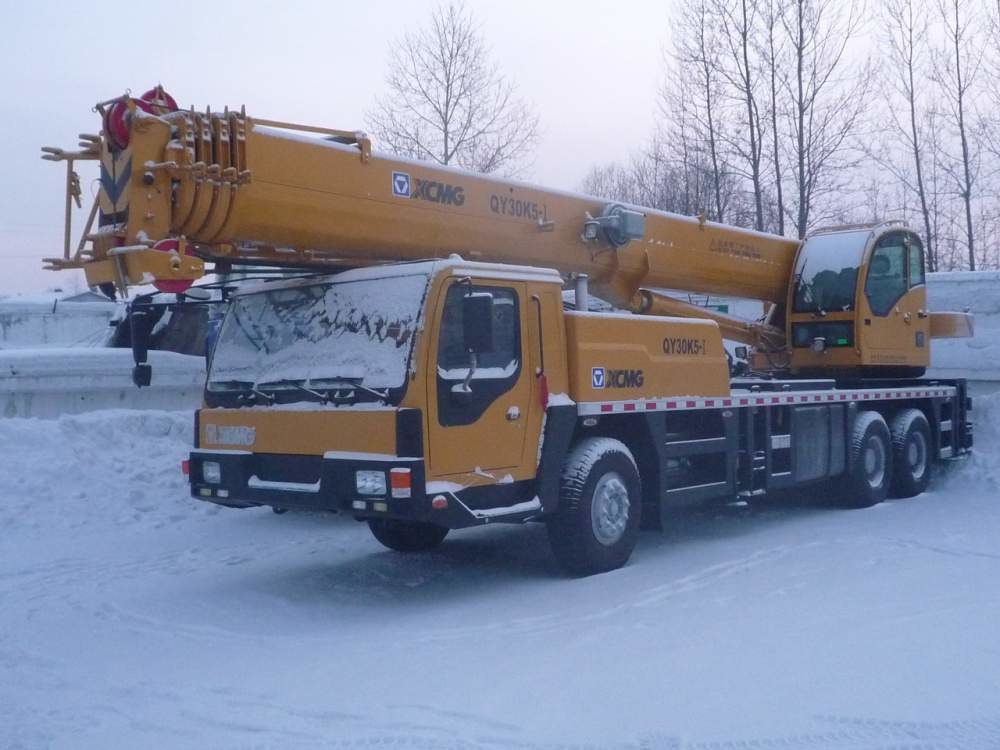

Автокран xcmg qy30k5: XCMG QY30KS лучшая цена на автокран 30 тонн и технические характеристики

Содержание

XCMG QY30KS лучшая цена на автокран 30 тонн и технические характеристики

Особенности крана QY30K5

  1. Специально спроектированный профиль стрелы (восьмиугольный) служит для оптимальной балансировки нагрузки, является более грузоподъемным и прочным.
  2. Прочные элементы конструкции, нижние ползунки с увеличенной поверхностью и телескопическая стрела увеличивают несущую способность и позволяют максимально точно выдвигать/убирать стрелу, а также предотвращают ее вращение при нагрузке сбоку.
  3. Механизм, отвечающий за выдвижение/втягивание стрелы, спроектирован тщательно. Для его работы используется высокопрочный надежный кабель – такой же применяется и для вращения резистентных канатов. Совместно с направляющим подшипником шкива этот механизм служит для стабильной работы (используются импортные компоненты).
  4. Качественная сварка, выполненная по передовым технологиям, используемая в элементах конструкций. Отличное качество продукции обеспечивает наличием сварочного аппарата (автоматического типа, с предварительной обработкой), служащего для ключа сварки.
  5. Обжимные наконечники в трубопроводах призваны увеличить надежность мест соединений, снизить утечку и увеличить герметичность.

Спецификация автокрана QY30K5

выдвижной стрелы крана: QY30K5 Наибольшая грузоподъемность: 30 тонн.

I. Руководство

1. Производитель

Кран создан и произведен фирмой XCMG, содержит широкую кабину, трехосный, тип привода/рулевого управления: 6 х 4 х 2.

1.1. Конструктив

Созданный и произведенный кран от компании XCMG соответствует структуре анти-кессона, изготавливается из стали высочайшего качества.Выносные опоры находятся между первой и второй осями, а также в задней части рамы. Также присутствуют передние/задние крюки для буксировки. Поверхность полностью противоскользящая.

1.2. Изготовитель двигателя
Производитель: Shanghai Diesel Engine Co., Ltd.
Модель: SC8DK280Q3 (разработка компании Dongfeng).
Тип двигателя: шестицилиндровый, рядный, присутствует водяное охлаждение (включает теплообменник), содержит щит управления двигателем (дизель).
Полное соответствие экостандарту Евро-3.
Вместительность бака с топливом: ~ 300 литров.
1.3. Приводная линия
1.3.1. КПП
Шестиступенчатая механическая КПП, рулевое управление задними осями.
1.3.2. Ось
Высоконадежные оси, неприхотливы к обслуживанию.
Первая ось: одна шина (отвечает за рулевое управление).
Вторая ось: сдвоенные шины (отвечает за движение).
Третья ось: сдвоенные шины (также отвечает за движение).
1.3.3. Вал привода

Зубчатый фланец крестообразной формы используется для стыковки приводного вала, балансировки передаточной силы и создания крутящего момента большей величины.

1.4. Подвеска

Спереди: пружины горизонтальные, пластинного типа (со стволом амортизатора).
Сзади: пружины горизонтальные, пластинного типа (балансировка по двум осям).

1.5. Рулевое управление

Рулевое управление механическое, включает в себя гидроусилитель устройств.

1.6. Колесо

Диагональная грузовая шина, типоразмер 12. 00-200, используется для грузовиков большого веса, является унифицированной. Стандартная комплектация уже содержит одну запаску.

1.7. Тормоз

Рабочий: педаль, приводимая в управление ногой; система с двумя контурами торможения, пневматического типа. Первый контур обеспечивает торможение колес первой оси, второй – торможение второй и третьей осей.Стояночный: действие этого тормоза обеспечивает торможение 2 и 3 осей, а также создает эффект камеры, наполненной воздухом (несколько подпружиненной) на каждую из осей.
Дополнительный тормоз: отвечает за вытыхание двигателя.

1.8. Кабина

Полностью обновленный дизайн кабины (тип «люкс»). Руль и сиденья в кабине имеют возможность регулировки. Присутствуют большие зеркала заднего вида, а также проигрыватель компакт-дисков. Также есть электроомыватель лобового стекла и электростеклоподъемники в двери.
Стандартная комплектация включает в себя обогреватель и систему кондиционирования.

1.9. Гидравлическая система

Четверной гидравлический насос соединенный с коробкой передач через вал отбора мощности обеспечивает рулевое управление краном, выносными опорами и подъемом стрелы.

1.10. Выносные гидроопоры

Гидроопоры типа H (состоят из 4-х точек поддержки, аутригерных балкок, а также домкратов гидравлического типа). Ручки управления располагаются слева и справа от сиденья. Датчик уровня, а также контрольный ускоритель находятся возле рычагов управления. Выносные опоры соединяются под домкратами при помощи шарниров.
Гнездо №5 находится на раме спереди. Выносная стрела может вращаться на угол 360 градусов.

1.11. Электрика

Постоянный ток напряжением 24В, отрицательное заземление. Две батареи. Электроосвещение соответствуют законам КНР в сфере безопасности дорожного движения (сюда входят обычные фары стандартные, противотуманки, а также лампа заднего хода).

1.12. Инструменты

В комплектацию входит комплект для проведения работ по обслуживанию крана.

2. Надстройка

2.1. Поворотное кольцо

Четырехконтактный соединительный узел поворотного кольца позволяет обеспечивать вращение в пределах 360 градусов, при этом обеспечивая пыле- и влагозащищенность.

2.2. Поворотный круг

Изготовленный из высокопрочной стали, поворотный круг с антипрокручивающейся системой имеет высокую допустимую нагрузку.

2.3. Система гидравлики

Гидравлический и пилотируемый многоканальные переключательные клапаны системы управления, а также основной операционный клапан зависят от нагрузки, пропорциональной многоканальному переключательному клапану, ударопрочные клапаны в каждой единице трехходовых клапанов, антикоррозионными клапанами оснащены основные и вспомогательные подъемные устройства. Система лебедки позволяет развивать повышенную скорости при маленькой нагрузке и медленную –при большой нагруженности.
Импортный пропорциональный клапан, призванный сбрасывать давление в случае необходимости, является также пилотным. Подвижный угол клапанной ручки зависит от выходного давления клапана. Сам клапан хода шпинделя служит также гидравлическим распределителем, пропорциональным силе давления на выходе клапана. Другими словами, ступенчатый способ управления применяется везде. Автоматическая дроссельная заслонка позволяет регулировать необходимые обороты двигателя без участия оператора. Лебедка может работать быстро в случае небольших грузов, при тяжелом подъеме скорость уменьшается. Незначительное падение в системе подъема оптимизировано, система является энергосберегающей. Отличный ступенчатый способ управление сочетаются с надежной работой.
Емкость масляного бака около: 658 л.

2.3.1. Масляный гидрорадиатор

Подключен последовательно к гидросистеме, имеет высокую мощность, а также возможность быстрого масляного охлаждения в гидросистеме.

2.4. Управление

Гидросистема – пилотного типа. Неприхотлива в обслуживании. Обеспечивает отличную управляемость в ступенчатом режиме, хотя поддерживает также бестолчковую регулировку скорости.

2.5. Основная и дополнительные подъемная системы

Обе системы приводятся в движение гидродвигателем, оборудованным планетарным редуктором, содержат нормально замкнутый тормоз, а также упорный резистентный канат. Базовая и дополнительные подъемные системы в состоянии работать раздельно.
Основная лебедка: сила тяги – 4000 кг, ширина троса – 14 мм, длина троса – 165 м.
Дополнительная лебедка: сила тяги – 4000 кг, ширина троса – 14 мм, длина троса – 105 м.

2.6. Система подъема

К одному цилиндру прикреплен клапан противовеса. Угол наклона подъема в пределах: -2~°80°.

2.7. Система поворота

Работает при помощи гидродвигателя, включающего в себя планетарный редуктор, а также нормально замкнутый тормоз. Есть возможность регулируемого скольжения, а также вращающаяся бестолчковая система управления скоростью.

2.8. Основная стрела

В ее состав входят базовая стрела и 4 секции, способные выдвигаться по телескопическому принципу. Стрела произведена из конструкционной стали высокого качества (в поперечном сечении используется восьмиугольник). В момент подъема обеспечивается большая надежность и устойчивость.
Ползунок, отвечающий за величину зазора, настраивается. Одиночный цилиндр содержит также телескопические канаты для одновременного выдвижения/убирания стрелы. Вершина стрелы оборудована пятью шкивами, являющихся стандартными.

2.9. Кабина оператора

Сконструирована удобная, функциональная, просторная кабина, отвечающая высоким стандартам комфорта и уровню безопасности. Оборудована противосолнечным козырьком и защитными рельсами. Дверь кабины открывается извне, сиденье снабжено механизмом регулирования. Положение необходимых элементов и контроллеров разработано с учетом видимости под широким углом зрения.
Стандартная комплектация включает в себя систему кондиционирования, а также обогреватель.

2.10. Система безопасности

Система содержит балансировочный и предохранительный гидроклапаны, гидроклапан двойного действия и иные клапаны для надежного и безопасного функционирования всей системы.
В отвечающей за нагрузки и ограничения системе Гиршман применяются продвинутые микротехнологии обработки, что позволяет экономить электричество, повысить мощность, использовать более тонкие настройки и легче эксплуатировать систему. Имеющаяся в наличии ЖК-панель позволяет отображать осуществляемые операций (величину момента, реальный и номинальный проценты нагрузки, вылет, угол наклона и длину стрелы, наивысшую высоту подъема, общее состояние, служебные, информационные коды и иные символы). Дисплей способен показывать полный перечень предупреждающих символов и опцию перегрузки выключателя, равно как и перегрузку памяти (т. н. черный ящик), а также, помимо этого, и опцию самостоятельного диагностирования поломок.
Ограничение окончания каната выполняется при помощи ворот (для предотвращения его падения).
Ограничитель высоты закрепляется на оголовке стрелы во избежание намотки каната.

2.11. Противовес

Утяжелитель прикреплен к задней части поворотной платформы, его вес составляет 5,2 т.

2.12. Гусёк.

Имеет решетчатую структуру, произведен из стали высокого качества. В длину он составляет 8 м. 30 см. Возможные углы смещения: 0, 15 и 30 градусов.
Гусёк может быть зафиксирован сбоку от стрелы, чтобы была возможность передвигаться на автокране по дорогам общего пользования.

2.14. Наибольшая производительность

Грузоподъемность вершины – та же, что у основной стрелы. Тем не менее, недопустим перегруз выше 2,8 т.

3. Цвет

Цвет системы крепления: черный.
Цвет надстройки и кабины водителя: желтый.

Технические характеристики автокрана QY30K5-I грузоподъемностью 30 тонн

Цену уточняйте у нашего менеджера

Технические характеристики крана в транспортном режиме

Категория Пункт   Значение
Размеры Наибольшая длина   12070 мм
Наибольшая ширина   2500 мм
Наибольшая высота   3390 мм
Масса Наибольшая масса в транспортном положении   32400 кг
Нагрузка на оси     Передние оси   7000 кг
Задние оси   25400 кг
Мощность Модель двигателя   SC8DK280Q3
Мощность двигателя при оборотах   206/2200 кВт/ об/мин
Крутящий момент двигателя при оборотах   1112/1400

Кгм/об/мин

Обороты двигателя   2200 Об/мин
Расход топлива   8,27 л
Транспортное положение Транспортная скорость   Максимальная   75 Км/ч
Минимальная   2,9 Км/ч
Диаметр разворота Минимальный   22 м
Минимальный по стреле   24,43 м
Клиренс минимальный   291 мм
Угол въезда   19 o
Угол съезда   13 o
Тормозной путь с 30 км/ч)   ≤10 м
Максимальный подъем   30 %
Расход топлива на 100 км/ч   <40 л

Технические характеристики в крановом режиме

Категория Пункт   Значения
Максимальная грузоподъемность   30 т
Минимальный рабочий вылет   3 м
Радиус по заднему габариту   3065 мм
Максимальный грузовой момент Основная стрела   1025 кНм
Полностью выдвинутая стрела   720 кНм
Полностью выдвинутая стрела + удлинитель   460 кНм
Опорный контур Продольный   5,85 м
Поперечный   6,0 м
Длина стрелы Основная стрела   10,1 м
Полностью выдвинутая стрела   40,4 м
Полностью выдвинутая стрела + удлинитель   48,7 м
Угол установки удлинителя   0, 15, 30
Время подъема/опускания стрелы из крайних положений   68 с
Время телескопирования стрелы Выдвижение   150 с
Втягивание   140 с
Максимальная скорость поворота   2,5 об. мин
Время установки выносных опор Выдвижение балок   35 с
Втягивание балок   30 с
Выдвижение опор   40 с
Втягивание опор   35 с
Скорости подъема при 1-й запасовке Лебедка главного подъема Полная нагрузка   75 м/мин
Без груза   120 м/мин
Лебедка вспомогательного подъема Полная нагрузка   75 м/мин
Без груза   120 м/мин

* Представленные материалы носят рекламно-информационный характер. Производитель оставляет за собой право вносить изменения без предварительного уведомления.

Онлайн-заказ

Оставить заявку на получение полной информации по стоимости, условиям оплаты и доставки автокранов Вы можете здесь:

Официальный дилер

Квалифицированные специалисты

Доставка

Выгодные условия доставки

Лизинг

Автокраны в лизинг без переплат

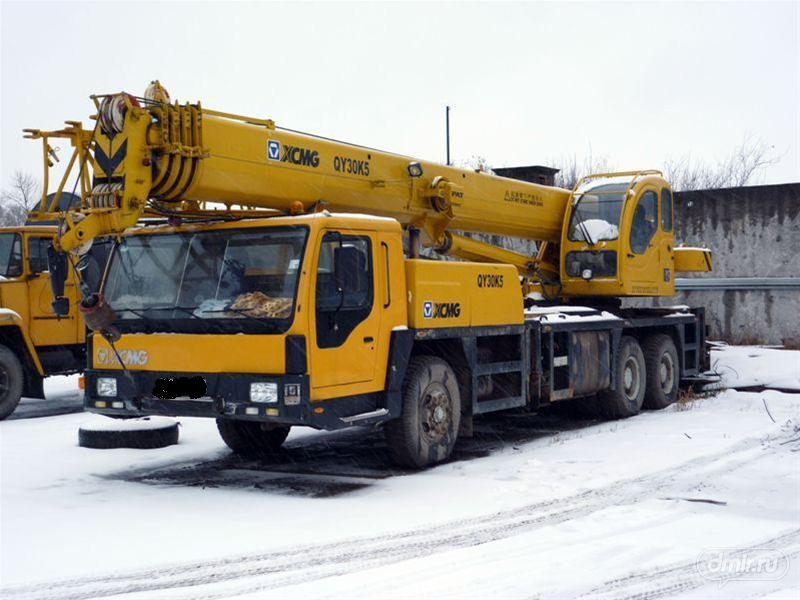

Автокраны – Автокран XCMG QY30K5

Характеристика Значение
Длина, мм 12 570
Ширина, мм 2 500
Высота, мм 3 390
Масса в рабочем состоянии, кг у XCMG QY30K5-1 32 400
Нагрузка на переднюю ось, кг 7 000
Нагрузка на заднюю ось, кг 25 400
Тип двигателя SC9DF290Q4
Ном. мощность двигателя, кВТ/(об./мин) у XCMG QY30K5-1 211/2200
Ном. крутящий момент двигателя, Нм/(об./мин) 1200/1400
Макс. скорость движения, км/ч 80
Мин. диаметр поворота, м 22
Мин. дорожный просвет, мм у XCMG QY30K5-1 291
Угол въезда, град 19
Угол съезда, град 13
Макс. подъемопреодолеваемость, % 40
Расход топлива, л/100км у XCMG QY30K5-1 40
Макс. номинальная общая грузоподъемность, т 30
Мин. номинальный рабочий вылет, мм 3 000
Радиус поворота хвостовой части поворотной плиты, м 3,065
Макс. момент подъема, кНм у XCMG QY30K5-1 1 025
Основная стрела, м 10,6
Вылет главной стрелы без гуська, м 40,4
Вылет главной стрелы с гуськом, м 48,7
Продольное расстояние выносных опор, м у XCMG QY30K5-1 5,85
Поперечное расстояние выносных опор, м 6
Время изменения вылета стрелы крана, сек 68
Время полного выдвижения стрелы крана, сек 150
Макс.
скорость поворота, об/мин у XCMG QY30K5-1
2,5
Макс. скорость главного подъемного механизма при нулевой нагрузке (одинарный канат), м/мин 120
Макс. скорость вспомогательного подъемного механизма при нулевой нагрузке (одинарный канат), м/мин 120

Автокран XCMG QY30K5 EURO 3 с джойстиковым управлением

Грузоподъемные характеристики

Грузоподъемность, кг

30000

Минимальный рабочий радиус, м

3

Количество секций стрелы

5

Макс. грузовой момент сложенной стрелы, кНм

1025

Макс. грузовой момент выдвинутой стрелы, кНм

460

Длина сложенной стрелы, м

10. 1

Длина выдвинутой стрелы, м

38.5

Длина выдвинутой стрелы и гуська, м

46.8

Длина гуська, м

8.3

Максимальная высота подъёма выдвинутой стрелы, м

38.5

Максимальная высота подъёма выдвинутой стрелы и гуська, м

47.6

Скорость работы

Время телескопирования стрелы, с

150

Время подъёма стрелы, с

68

Скорость поворота платформы, об/мин

2.5

Макс. скорость наматывания троса основной лебедки, под нагрузкой/без нагрузки, м/мин

75/120

Размеры и вес

Продольный размах аутригеров, мм

5850

Поперечный размах аутригеров, мм

6000

Радиус поворота противовеса, мм

3065

Внешние габариты (Д*Ш*В), мм

12070×2500×3390

Собственная масса, кг

32400

Нагрузка на 1 ось, кг

7000

Нагрузка на 2 и 3 ось, кг

25400

Расстояние между осями 1 и 2, мм

5025

Расстояние между осями 2 и 3, мм

1350

Двигатель

Двигатель

6СL280-2

SC8DK280Q3

Максимальная мощность, кВт/об. мин

206/2200

206/2200

Класс экологичности

Евро 2

Евро 3

Максимальная скорость движения, км/ч

75

Расход топлива на 100 км, л

40

Характеристики передвижения

Макс. преодолеваемый подъем, %

30

Минимальный радиус разворота, м

22

Минимальный дорожный просвет, мм

291

Угол переднего свеса, °

19

Угол заднего свеса, °

13

Тормозной путь (при 30 км/ч), м

10

Аренда автокрана XCMG 30 тонн в Москве и Московской области

Автокран 30 тонн XCMG пользуется большой популярностью для проведения погрузочно-разгрузочных работ, для строительно-монтажных операций на объекте. Техника способна поднимать грузы на высоту 7-8 этажа. Поэтому кран чаще всего эксплуатируется при строительстве малоэтажных частных домов.

Стрела автокрана имеет телескопическое строение и состоит из четырех секций. Максимальная длина стрелы составляет 40 метров. Кран может поднять любые грузы общей массой не более 30 тонн. За степенью безопасности подъема груза на заданную высоту следит специальная программа. Вкупе с опытным оператором автомобильный кран выполнит любую работу на строительной площадке качественно, безопасно и в срок.

Благодаря полному приводу, широкой колесной базе техника может передвигаться даже в условиях бездорожья. По ровному асфальтовому покрытию машина может ехать со скоростью в 80 км/ч. Такие характеристики позволяют оперативно транспортировать грузы от объекта к объекту.

Арендовать строительную технику намного выгодней, чем иметь собственный автопарк. Наша компания предлагает современные рабочие модели машин. Вся техника регулярно проходит техническое обслуживание.

Колёсная формула

6х4

Снаряженная масса машины

33950 кг

Максимально допустимая общая масса

34100 кг

Нагрузка на переднюю ось

8000 кг

Нагрузка на заднюю ось

26100 кг

Максимальная скорость движения

80 км/ч

Минимальный диаметр разворота

11 м

Угол подхода

19 град.

Угол отъезда

13 град.

Расход топлива на 100 км

39 л

Модель двигателя

SC9DF290Q4

Номинальная мощность

213/2200 кВт/об. мин.

Максимальный крутящий момент

1200/1400 нм/об. мин.

Максимальная грузоподъемность

30 т

Номинальный рабочий радиус

3.065 м

Максимальный момент груза на основной стреле

1025 кНм

Максимальный момент груза при полном вылете стрелы

460 кНм

Расстояние между аутригерами (продольный)

6850 мм

Расстояние между аутригерами (боковой)

6000 мм

Высота основной стрелы

10,6 м

Полный вылет стрелы

40,4 м

Полный вылет стрелы+гусёк

48,7 м

Время подъема стрелы

68 сек.

Время полного выдвижения стрелы

150 сек.

Главная лебедка, скорость подъема, полная нагрузка

75 м/мин.

Главная лебедка, скорость подъема, никакой нагрузки

120 м/мин.

Вспомогательная лебедка, скорость подъема, полная нагрузка

75 м/мин.

Вспомогательная лебедка, скорость подъема, никакой нагрузки

120 м/мин.



Запчасти для автокрана XCMG QY30K5, запчасти для дорожно-строительной техники в Москве, поставки по РФ

Автокран xcmg qy30k5 разрабатывался ведущими инженерами компании XCMG по передовым современным технологиям и с учётом требований российских стандартов и может эксплуатироваться в различных условиях проходимости и климата. Поэтому уже более 5 лет эта модель особенно популярна у российского потребителя.

Доступная стоимость, оптимальные технические характеристики и исключительные эксплуатационные преимущества для крановой техники со средней грузоподъёмностью – это качества, благодаря которым автокран xcmg qy30k5 является одним из наиболее популярных в своём классе и имеет высокие рейтинги оценки качества и безопасности.

Часто запрашиваемые запчасти на автокран XCMG: рессора, лист рессоры, запчасти для двигателя автокрана, поршневая группа, кольца, вкладыши, осветительные приборы, стоп-сигнал в сборе, фары.

Специалисты компании готовы быстро, точно и по лучшим ценам производить отгрузку продукции со склада, а также выполнять индивидуальные заявки. Компания ООО “СюйГун Ру” предлагает следующие запчасти на XCMG QY30K5:

Каталожный номер Код детали Полное наименование Модель техники Описание
131 110500003 QY16K. 01.12 ролик в сборе QY30K5-I запчасти QY30K5
132 800500021   подшипник комбинированный Φ100×4×140 QY30K5-I запчасти QY30K5
133 112100562   ролик в сборе QY30K5-I/QY50KS запчасти QY30K5
134 111501175   толстый трос Ⅰ QY30K5-I запчасти QY30K5
135 111501176   толстый трос Ⅱ QY30K5-I запчасти QY30K5
136 111500658   тонкий трос Ⅰ QY30K5-I запчасти QY30K5
137 111500659   тонкий трос Ⅱ QY30K5-I запчасти QY30K5
138 111500181   палец QY30K5-I запчасти QY30K5
139 110300567   ролик в сборе QY30K5-I запчасти QY30K5

Технические характеристики автокрана XCMG QY30K5-I

Подробности
Автор: Arenda_crana
Категория: XCMG Автокраны
Обновлено: 23 Октябрь 2021

Кран QY30K5-1, на базе специального самоходного шасси собственного производства, с пяти секционной стрелой с восьмиугольным оригинальным профилем. Кран QY30K5-1 имеет низкий центр тяжести, что способствует хорошей устойчивости при движении и работе крановой установки. обладает хорошей проходимостью. Он оснащен силовой установкой, которая использует мощный двигатель, отличными характеристиками, отвечающий современным требованием экологической безопасности Евро 3. Перед вами гармоничное сочетание крановой установки и шасси, кран практичен в использовании, в то же время имеет сбалансированный и приятный внешний вид.

На кране применена высокотехнологичная стреловая система новой конструкции с модернизированным оголовником стрелы и встроенными ползунами (слайдерами), что позволяет увеличивать места соединения секций стрелы, уменьшать деформацию стрелы и повышать поперечную жесткость стрелы. Cекции стрелы крана выдвигаются при помощи одного гидроцилиндра и блока полиспаса. Подъем стрелы осуществляется при помощи одного гидроцилиндра. Кран оснащен решетчатым удлинителем стрелы и дополнительным пятым аутригером расположенным под кабиной водителя крана, что увеличивает устойчивость и диапазон проводимых работ.

Главная лебедка на кране QY30K5-1, с системой двухступенчатого регулирования подъема груза, позволяет пропорционально регулировать скорость вращения лебедки барабана, уменьшать ее при работе с тяжелыми грузами и увеличивать при работе с легкими грузами, что позволяет экономить энергию. Конструкция главной и вспомогательной лебедок предусматривает возможность независимой работы, так и возможность одновременной.

Кабина крановщика полно размерная и имеет широкий обзор, что очень удобно для выполнения погрузо-разгрузочных работ. Для защиты от солнечных лучей имеется светозащитная шторка.

Применяемые при изготовлении современные конструкционные стали и сплавы позволяют минимизировать общую массу транспортного средства и повысить эффективность использования. Рама коробчатого сечения (рама из коробчатых профилей) имеет высокое сопротивление к скручиванию, различные режимы работы аутригеров, такие как режимы полностью/наполовину выдвинутые аутригеры, а также различные варианты запасовки грузового каната, улучшают устойчивость крана, расширяют рабочий диапазон крана при подъемных операциях.

Применяемая, на кране, поворотная свинг-система, с использованием функции свободного скольжения, автоматически регулируется, что позволяет выравнивать нагрузку и легко регулировать зазор зацепления.

Гидравлическая экспериментальная система управления крана точно понимает и передает на исполнительные органы все операции, даже при легком и мягком подталкивании двух джойстиков на подлокотнике кресла крановщика.

Применение уравновешивающего клапана, разработанного с применением международных технологии, масляного фильтра с анти кавитационным устройством, дополнительный гидравлический контур, делают подъемные операции более надежными.

Мобильный кран QY30K5-1 укомплектован высокоэффективной системой безопасности PAT, включающей в себя автоматический ограничитель момента груза, ограничитель предельного подъема груза и свободного хода троса, и другими элементами системы, которые делают крановые операции более безопасными и эффективными. По требованию заказчиков, кран может оснащаться многофункциональным прибором безопасности ОНК-140 или прибором нового поколения ОНК-160С.

Кабины водителя и крановщика эргономичны, хорошо продуманны, и соответствуют стандартам ISO. Просторная комфортабельная кабина водителя оснащена регулируемым сиденьем с амортизацией для уменьшения тряски водителя и снижения его утомляемости. Кабина крановщика обтекаемой формы, оснащена LCD дисплеем, для четкого контроля над подъемными операциями. Кабина водителя автокрана оснащена отопительной установкой работающей от силового агрегата шасси крана, а кабина крановщика оснащена автономной дизельной климатической установкой обеспечивающей комфортные условия.



Технические характеристики для грузоподъемных операций
Тип двигателя WD615.329 SC8DK280Q3
Крутящий момент двигателя N.m/(r/min)

1112/1400 1160/1400

Скорость движения км/г

80

Мощность двигателя kW/(r/min)

206/2200 213/2200

Підйомні характеристики крана КС-45717К-1
Максим. грузоподъёмность тон 30
Номинальный рабочий вылет mm 3000
Стрела м. 10,6
Длинная главная стрела м. 40,4
Длинная главная стрела+вспомогательная стрела 48,7
диаметр поворота м 22



Рабочая скорость
Полностью выдвижение/Полностью задвигание сек. 150
Максим.скорость поворота об/мин 2,5
Максим.скорость основной лебедки(один трос) 120
Максим.скорость вспомогательной лебедки(один трос) 120

Габаритный размер
Общая длина

12570

Общая ширина 2500
Общая высота 3390
Масса в рабочем состоянии кг 32400
Средняя цена аренды автокрана 25 тонн 22 м Киев, аренда крана Киев

Аренда крана в Киеве и в Киевской области т. +38068 1050905.

Услуги автокрана Киев Ирпень Гостомель Буча Вишневое



легкий кран тележки QY30K5-I деятельности XCMG 40 метров тележка крана 30 тонн

40 метров 30 тонн Умный и сейф XCMG Truck Crane

1. Подъемные характеристики производительности

Модель № QY30K5-I
Max.Lifting Load 30 тонн
Мин. расчетный рабочий радиус 3000 мм
Радиус поворота задней части поворотного стола 3065 мм
Макс.Момент нагрузки 1025 KN.M
BASE BOOM 10.6 M
Полностью расширенный BOOM 40,4 м
Полностью расширенный BOOM + Jib 48.7 м
AUPLIGHT Расстояние расстояния 5.85 M 5. 85 M
Authigger LATERAL DISAL SPAN 6 M
Boom Time Boom Time 68 S
Boom продлевает время 150 S
Макс.Скорость поворота 2,5 об/мин
Макс. скорость основной лебедки (один трос без нагрузки) 120 м/мин
Макс. скорость вспомогательной лебедки (1 2001 мин/9001 без нагрузки)

2. Характеристики мощности двигателя

.999

Engine Shangchai SC8DK280Q3 или Weichai WD615.329
Двигатель рейтинг выпуска 206/2200 или 213/2200 кВт (R / MIN)
Номинальный крутящий момент двигателя 1112/1400 или 1160/1400 Н.m (r / min)
3

3. Технические характеристики Travel

Макс. Макс. / H 80 км / ч
мин.
мин. 22 м
Min.ground Clearance 291 мм
Угол ансоха 19 градусов
Угол отъезда 13 градусов
MAX.Обраистимость 40%
Расход топлива на 100 км 40 л

4.Технические характеристики веса

Дедвой вес в Travel Counds 32400 кг

7000 кг

Задний ось нагрузки 25400
2

5. Размеры

Общий ЛЕГОЛЬ 12570 мм 12570 мм
2500 мм
Общая высота 3390 мм

6. Преимущества

* Инновационная система стрелы, эффективная и безопасная

* Эксклюзивная технология телескопирования, более безопасная работа

* Восемь платных технологий, эффективная, плавная, экономичная

* Интеллектуальная диагностика неисправностей, более точная и экономящая время

* Новый Большой гидравлический двигатель обеспечивает вторую безопасную операцию подъема

* Экономичный и удобный дизайн кабины

* Строгий контроль качества

* Расширение рабочего пространства и диапазона, увеличение грузоподъемности

7.Приложения

* City Construction

* CommunicationStranssortations

* Операция морского порта

* Bridge Construction

* Операция на нефтью

* Промышленность и минеральные предприятия

* Промышленность и минеральные предприятия

76 Теги продукта:

Легко Кран тележки КИ30К5-И деятельности СКМГ 40 метров тележка крана 30 тонн Изображений

Автокран XCMG QY30K5-I (Китайская торговая компания) – Строительная техника – Промышленные товары

Более высокая производительность
• Оптимизированная компоновка машины делает нагрузку на опоры коренных подшипников более приемлемой, а грузоподъемность выше, чем у продуктов с таким же тоннажем.
• Применяется зрелая техника стрелы, которая включает съемную головку стрелы, встроенный блок стрелы и специальный телескопический механизм, что делает стрелу более стабильной и надежной.
• Оптимизация расчета напряжения. Используйте выносные опоры коробчатого типа, которые имеют больший пролет, большую жесткость и лучшую устойчивость.

Более надежное качество
• Используйте классическую технику телескопирования стрелы серии K, работая безопаснее и надежнее.
• Создайте самую совершенную в отрасли систему устройств безопасности, обеспечивающую более безопасный и надежный подъем.
• Всесторонне модернизированная тормозная система использует двухконтурную конструкцию с давлением воздуха. Несколько систем обеспечивают безопасность торможения грузовика во время движения.
• В новом рулевом механизме с гидроусилителем используется конструкция с гидравлическим усилителем, что делает рулевое управление легким, гибким и точным, а также обеспечивает безопасность грузовика.
• Интенсивность и жесткость поворотного стола и конструкции рамы с высокой жесткостью полностью согласованы.
• Идеальная интеграция дизайна и структуры обеспечивает автоматизацию сварки, что делает ее более надежной.

Легче в эксплуатации
• Высокоэффективная и энергосберегающая гидравлическая система, чувствительная к нагрузке, чувствительна в работе и точна в управлении, имеет хорошую небольшую подвижность.
• Оптимизированы рычаги управления, что упрощает управление.
• В кабине используется ортодромное ветровое стекло, обеспечивающее более широкий рабочий обзор.

Легче в обслуживании
• Оптимизированная конструкция трасс трубопровода делает компоновку более научной и разумной, что значительно сокращает время демонтажа и монтажа трубопроводов и затраты на техническое обслуживание.
• Полностью обновить электрическую систему. Используйте соединительные зажимы с защитой от ползучести, что значительно продлевает срок службы деталей.
• Применяется технология защиты канатов серии K, повышающая эффективность подъема, снижающая трудоемкость и продлевающая срок службы стального каната.
• Телескопический стальной трос, ориентированный и защитный, предотвращает соскальзывание стального троса с рельсов и его поломку.
• Полностью закрытая подножка обеспечивает платформу для обслуживания и эффективно защищает части машины.

Более энергоэффективный и экологичный
• Использование двойного механизма управления промышленной автоматизацией, отличающегося высокой мощностью и энергоэффективностью.
• В экономичном режиме он может удовлетворить потребность в мощности двигателя при обычных подъемных работах. В режиме высокой мощности он может удовлетворить требования высокой сложности и высокой эффективности

.

грузоподъемные работы.
• Применение радиатора высокой мощности предотвращает плохое охлаждение системы, что приводит к проблеме перегрева масла и продлевает срок службы гидравлического масла.
• Использование усовершенствованной техники сопоставления, которая делает дизайн более научным. Это может снизить потребление механизма, продлить срок службы машины и имеет высокий остаточный

значение

.

30TOT XCMG Truck Crane QY30K5-I для горячей продажи

QY30K5-I

3

9000

мм

2 3

KN.M

2

м

10.6

Общая длина

мм

12570

Общая ширина

мм

2500

Общая высота

мм

3390

Вес



Общий вес в путешествиях

кг

кг

кг

7000 4

7000

Задняя моста нагрузки

кг

25400

Мощность

+
+

Модель двигателя

+

SC8DK280Q3

Номинальная мощность двигателя

кВт / (г / мин)

206 /2200

Номинальный крутящий момент двигателя

Н. m / (r / min)

1112/1400

Путешествия



Макс. скорость движения

км/ч

80

Мин. диаметр поворота

м

22

Мин. Наземное разрешение

мм

19

9001

Угол отъезда

°

13

Макс.оценка способности

%

40

Расход топлива на 100 км

L

40

Основные характеристики



Макс. номинальная общая грузоподъемность

т

30

Мин. Рейтинг Рабочий Рабочий Радиус

мм

мм

3000

9002

Радиус поворота на хвосте проигрывателя

M

3.065

Макс. Подъем крутящего момента

1025

10.6

Полностью расширенный BOOM

M

40.4

м

480014

48.7

Продолжительность продольного аутригана

M 4

5.85

Боковые аутригеров пролет

м

6

Рабочая скорость



стрелы с подъемной стрелой времени

с

68

Время полного выдвижения стрелы

с

150

4 4 4скорость поворота

об/мин

2,5

Макс. скорость основной лебедки (один трос) (без нагрузки)

м/мин

120

Макс. скорость доп. лебедка (одноканатная) (без нагрузки)

м/мин

120

30-тонный Qy30k5-i Поставщик гидравлического автокрана

XCMG 30-тонный автокран QY30K5-I

Характеристики
1.Специализированная стрела восьмигранного сечения отличается малым собственным весом, повышенной прочностью и большой грузоподъемностью.
2. Усовершенствованная встроенная головка стрелы, прочные конструктивные элементы и нижние ползуны с большей площадью способствуют лучшей несущей способности и более плавному телескопическому перемещению, а также эффективно предотвращают скручивание стрелы после боковой нагрузки.
3. Механизм телескопирования выполнен надежно. В телескопическом механизме как устойчивый к вращению канат, используемый для толстого троса, так и подшипник направляющего шкива являются импортными деталями и имеют надежную работу.
4. Отличная технология сварки элементов конструкции. Сварочный робот с передовым процессом, используемым для сварки ключей, производит надежную качественную продукцию.
5. Компрессионные соединения с наконечником используются для трубопровода, имеют характеристики надежного соединения, лучшую герметичность и меньшую утечку.

Широкая кабина
Пятисекционная стрела U-образной секции
Одноцилиндровая маховая стрела и двойная лебедка
Ручное механическое управление
Просторная и роскошная обтекаемая кабина
Система U-образной стрелы
Постоянно оптимизируйте секцию стрелы, полностью освобождая грузоподъемность пластин, что делает подъем более надежным и безопасным.
Компактный оголовок стрелы
Увеличьте длину стрелы, что позволит максимально увеличить рабочий радиус.
Гидравлический трубопровод
В трубопроводе используется высокоточная стальная труба для холодной вытяжки, соответствующая режущему наконечнику, которая хорошо выглядит и проста в обслуживании.
Операционная кабина
Просторная кабина с широким обзором. Рычаги управления и кнопки приборов находятся под рукой.
Ограничитель крутящего момента
Цветной ЖК-дисплей ограничителя крутящего момента может отображать всю важную рабочую информацию.
Двигатель
Разумное соответствие, энергоэффективность и защита окружающей среды, а также высокая мощность обеспечивают экономичную работу с требуемой мощностью.

Мощная грузоподъемность

Автокран имеет пятисекционную стрелу из высокопрочной стальной конструкции и оптимизированного П-образного поперечного сечения с максимальной грузоподъемностью 30 т, длиной стрелы в полностью выдвинутом положении 40,4 м, максимальной высотой подъема, включая стрелу 48,7 м, значительно снизить вес и повысить безопасность.

Эффективная и уникальная гидравлическая система

Тройной шестеренчатый насос, обратная связь по нагрузке и постоянный контроль мощности обеспечивают большую грузоподъемность и хорошую микромобильность. Уникальная конструкция рулевого буфера гарантирует плавное торможение.

Интеллектуальное электронное управление

Настроен контроллер собственной разработки SYMC специально для машиностроения. Внедрение полностью цифровой технологии управления сетью CAN-bus обеспечивает стабильный управляющий сигнал, простой жгут проводов и высокую надежность. Своевременная обратная связь с информацией о данных может обеспечить мониторинг общего рабочего состояния в режиме реального времени.

Ограничитель грузового момента

Оснащен комплексной интеллектуальной системой защиты, используется с точностью до 3%.Использование комплексной логики и системы блокировки обеспечивает более безопасную и надежную работу.

Дополнительные устройства безопасности

Основная и вспомогательная лебедки оснащены ограничителем перекатывания, предотвращающим перекатывание троса.

Концы стрелы и гуська оборудованы ограничителями высоты соответственно для предотвращения чрезмерного подъема троса.

Гидравлическая система оснащена балансировочным клапаном, перепускным клапаном, двухходовым гидравлическим замком и т. д. для обеспечения стабильной и надежной работы.

XCMG 30 тонн Truck Crane QY30K5_TRUCK CRANE_TRUCK CRANE_PRODUCT_JING KAIWEI TRALY CRANE_PRODUCT_JING KAIWEI TRADING CO., LTD

QY30KKY TRUCK CRANE

Advantage продуктов

Выделение I: подъемные характеристики и производительность движения, ведущие всесторонне

у него есть четыре раздела двенадцатиугольные стрелы большого круглого сечения с длиной стрелы 10,7–34 м и высокой грузоподъемностью, которая опережает продукты того же тоннажа в той же отрасли.Он использует четырехосное шасси автомобиля специального назначения и восьмиступенчатую коробку передач Shanchi с синхронизатором. Он имеет хорошие ходовые качества с максимальным преодолением подъемов, достигающим 40%.

Ключевой момент II: метод фильтрации в зависимости от нагрузки и более плавное управление верхней частью конструкции и в то же время уменьшить потребление энергии и нагрев гидравлической системы, продлевая срок службы гидравлической системы.

Выделение Ill: Технология сужения с двумя насосами, повышающая эффективность подъема стрелы, а также выдвижения и втягивания до 30% расширяющие и подъемные действия, что значительно повышает эффективность работы продукта.

Особенность IV: Применение двухсекционной телескопической стрелы IIB, имеющей более широкую рабочую зону и более удобное использование

Двухсекционная стрела коробчатого типа имеет длину 14 м и обладает лучшей в отрасли высотой подъема и грузоподъемностью.При выдвижении и втягивании стрелы используется вспомогательный метод установки без участия человека, а в режиме разбрасывания используется вспомогательный метод координации вторичного крюка, что повышает надежность и удобство использования стрелы.

Highlight V: Адаптивный дизайн и несколько вариантов конфигурации, которые лучше удовлетворяют требования пользователей в Юго-Восточной Азии типа и механического типа.Пилотная модель оснащена двигателями Commins и Shangchai, в то время как механическая модель оснащена только двигателем Shangchai.

Полноразмерная правосторонняя кабина, операционная с большой дугообразной изогнутой поверхностью, комфортным пространством в кабине и открытым обзором для манипуляций.

Наша история

История компании

В январе 2015 г. в городе Цзинин была основана компания Kaiwei

В ноябре 2015 г. Kaiwei стала официальным дилером XCMG, начав экспорт строительной техники и запасных частей в Филиппины 90 20 90 В 2016 году Kaiwei стал официальным дилером SANY

В 2017 году экспорт машин превысил 100 единиц, общий доход от продаж превысил 2 миллиона долларов

В 2018 году Kaiwei стал официальным дилером SANY TRUCKS, создав крупнейший региональный центр запчастей SANY TRUCKS в Китае.

в 2019 году, Kaiwei становятся одной из крупнейших строительных машин экспортер в Китае

9001

рынок

доход (предыдущий год)

Общий доход (%)

Южная Америка

Confidential 3

4. 0

40014

2,0

2,014

Юго-Восточная Азия

Конфиденциальный

87.0

6.0

40002

1.0

Наши услуги

* 1 год гарантия. (Двигатель имеет 3 года международной гарантии.)

* Круглосуточная техническая поддержка.

* Звонок или доставка от двери до двери.

* Поставка высококачественного продукта для вас по разумной цене.

* Примите ваши настройки.

QY30K5-I XCMG 30-тонный автокран (id: 7063726) Сведения о продукте – Посмотреть QY30K5-I XCMG 30-тонный автокран от Jinan Shanglong International Trade Co., Ltd

QY30K5-I XCMG 30-тонный кран Производитель Китай





Основные параметры крановой машины:



Размер

Блок

КИ30К5-И

Общая длина

мм

12570

Общая ширина

мм

2500

Общая высота

мм

3390

Вес

Общий вес в пути

кг

32400

Нагрузка на переднюю ось

кг

7000

Нагрузка на заднюю ось

кг

25400

Мощность

Модель двигателя



СК8ДК280К3

ВД615. 329

Номинальная мощность двигателя

кВт/(об/мин)

206/2200

213/2200

Номинальный крутящий момент двигателя

Нм/(об/мин)

1112/1400

1160/1400

Путешествие

Макс.скорость движения

км/ч

80

Мин. диаметр поворота

м

22

Мин. дорожный просвет

мм

291

Угол въезда

°

19

Угол съезда

°

13

Макс. способность ранга

%

40

Расход топлива на 100 км

л

40

Основное исполнение

Макс. номинальная общая грузоподъемность

т

30

Мин.номинальный рабочий радиус

мм

3000

Радиус поворота хвостовой части поворотной платформы

м

3,065

Макс. подъемный момент

кН.м

1025

Базовая стрела

м

10. 6

Полностью выдвинутая стрела

м

40,4

Полностью выдвинутая стрела+укосина

м

48,7

Продольный пролет аутригеров

м

5.85

Размах боковых выносных опор

м

6

Рабочая скорость

Время подъема стрелы

с

68

Время полного выдвижения стрелы

с

150

Макс. скорость поворота

об/мин

2,5

Макс. скорость главной лебедки (одинарный трос) (без груза)

м/мин

120

Макс. скорость доп. лебедка (одноканатная) (без груза)

м/мин

120

Мы ориентируемся на производство и экспорт автокранов XCMG в более чем 50 стран мира.Нашей основной продукцией являются автокраны XCMG, вездеходные краны и гусеничные краны.

В том числе QY8D QY12 QY16C QY16D QY20B QY25K QY25K5 QY30K5 QY35K QY40K QY50B QY50K QY60K QY70K QY80K QY100K QY130K дешевые крановые машины.

Связанная крановая машина для справки:



Добро пожаловать в любое время!

Адыян

Тел. :+86-15254123683

www.yanhaitao518.en.ec21.com

www.chn-truck.com

Спасибо и всего наилучшего.



Китай XCMG 30-тонный автокран Qy30K5 поставщиков, производителей – хорошая цена re предназначен для предоставления максимальной выгоды для 4000-галлонных цистерн, малых грузовиков с бортовой платформой, грузовых кранов-манипуляторов.Мы, как всегда, будем придавать большое значение надежности и стабильности наших продуктов и помогать нашим клиентам реализовать их практические потребности, взаимовыгодное сотрудничество и совместное создание ценности. Мы твердо верим, что превосходство в исполнении является гарантией успеха, поэтому мы относимся к каждой работе и задаче со строгостью и дотошностью. Наша компания собрала таланты во многих смежных областях, чтобы предоставить решения для удовлетворения потребностей клиентов, и способна превзойти ожидания клиентов с помощью высококачественных стандартных продуктов.

Мы глубоко признаны и высоко оценены нашими клиентами!

1. Модификация шасси автомобиля на заказ.

2. Мы поставляем реальный автомобиль Dongfeng с финансовым счетом Dongfeng Motors для каждого автомобиля.

3. Мы предоставляем руководство пользователя и каталог запасных частей на английском языке.

4. Список запасных частей, отмеченный точными номерами, поможет вам приобрести правильные детали для будущего обслуживания.

5. Мы всегда обеспечиваем запасные части в течение жизненного цикла транспортных средств.

6. Индивидуальное удаленное руководство от инженера, помощь в послепродажном устранении неполадок.


Серьезный кран-манипулятор RHOCT-C представляет собой более тяжелую крановую машину, переоборудованную на шасси тяжелого коммерческого грузовика. На грузовике есть грузовой бокс. Есть поворотный кран и телескопический кран на выбор.

Мы изготавливаем шасси грузовых автомобилей на заказ в соответствии с условиями использования конечного пользователя, тип привода шасси в основном имеет 6×4, 6×6, 8×4, 8×8 и т. д.Разные шасси подходят для разных дорожных условий. Когда вы обсуждаете с нами схему грузовика, мы можем сначала подтвердить тип шасси на основе вашего описания рабочего состояния. За исключением типа вождения, мощности двигателя, выбора коробки передач, модели рамы и даже дорожного просвета, мы все можем думать об этом, чтобы весь грузовик был в самом надлежащем состоянии.

С другой стороны, о грузоподъемности крана. Прежде чем мы обеспечим окончательное предложение, мы должны обеспечить требуемую грузоподъемность, расстояние между грузовиком и материалами, которые ждут крана.Мы рассчитаем данные для подтверждения грузоподъемности крана.

Это рабочее состояние поворотного крана широкое. Грейфер может быть оснащен крюком крана для работы с кирпичами, бревнами. В узком месте он работает лучше, чем телескопический кран. И еще одна особенность заключается в том, что грузоподъемность подъемного крана со складной стрелой больше, чем у прямых кранов. Диапазон грузоподъемности до 38 тонн и более. Вы можете получить подробную информацию после нашего подробного обсуждения.



Пожалуйста, загрузите каталог со страницы нашей продукции, чтобы получить больше стандартных данных.Настройка доступна.

С другой стороны, тележка с телескопическим краном широко используется на различных строительных площадках. Когда вы выбираете грузоподъемность крана, вам просто нужно сообщить нам рабочее состояние вашего грузовика и материалы, которые будут подниматься, и размер материалов. Наша профессиональная команда подберет подходящую модель, соответствующую вашим потребностям. Не только крановая машина, но и шасси. Как мы уже говорили, в соответствии с вашими запросами доступны обычные грузовые шасси и внедорожные шасси.
